在上篇分享中,管家给手上的影驰RTX 5080 HOF OC LAB Deluxe-X显卡做了游戏性能比对和显卡细节展示,经过这几天折腾,管家也把详细拆解部分给搞定了,顺带把理论性能和温度表现也肝出来了~希望大伙能点个赞支持一下~

~这是上篇的上手试玩和游戏性能篇~
显卡拆解部分
影驰RTX 5080 HOF OC LAB Deluxe-X(下文简称“RTX 5080 HOF Deluxe-X”)整卡采用影驰OC LAB非公版设计,元件堆料扎实且排布工整,PCB布局上为散热设计做了充分考量,热源分布上非常合理,配合自身豪华散热确保显卡在高频高负载场景下运行稳定。

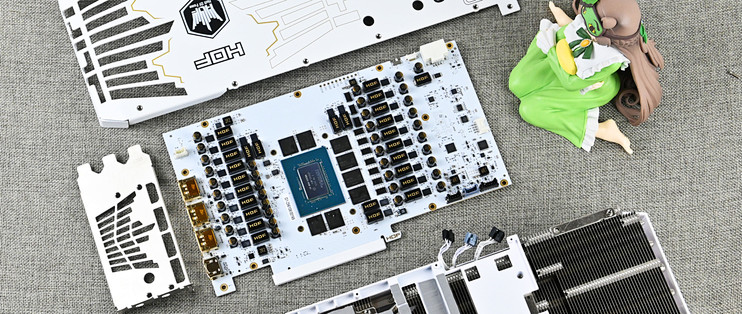

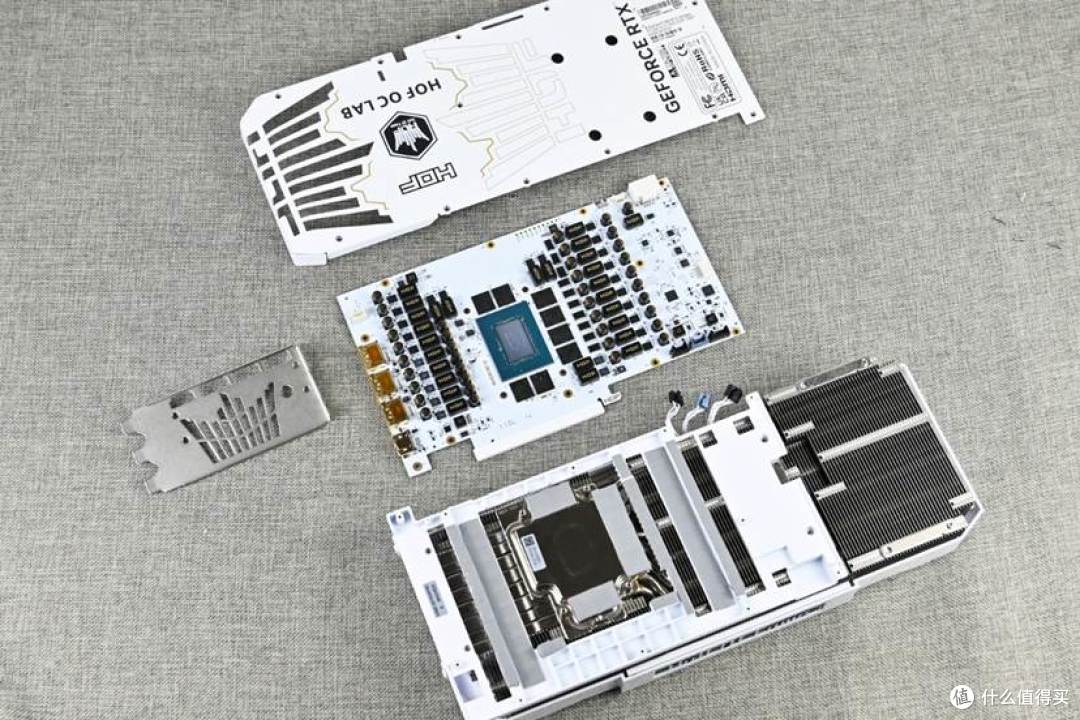

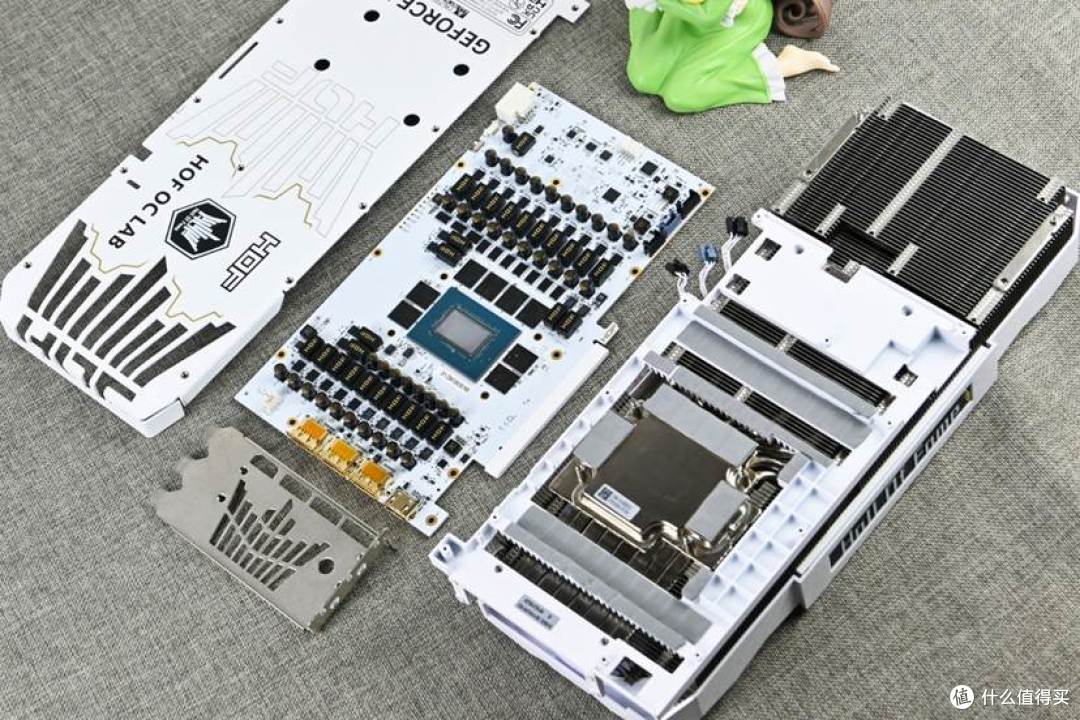

RTX 5080 HOF Deluxe-X拆解一览RTX 5080 HOF Deluxe-X采用纯白越肩式PCB设计,相比其他常规RTX5080要更高一些,PCB顶部带有影驰标志性电压测量点孔位,OC LAB在12V-2X6供电接口和视频输出插件引脚上进行了减短,并且PCB整版元件基本上采用贴片元件,这种堆料方式能有效减少插件元件背面带来的天线效应干扰,为提升频率提供更好的环境;值得肯定的是,显卡视频输出接口部分均做镀金处理,并且低通电路电容也比较齐全,做工细节无愧于旗舰定位。

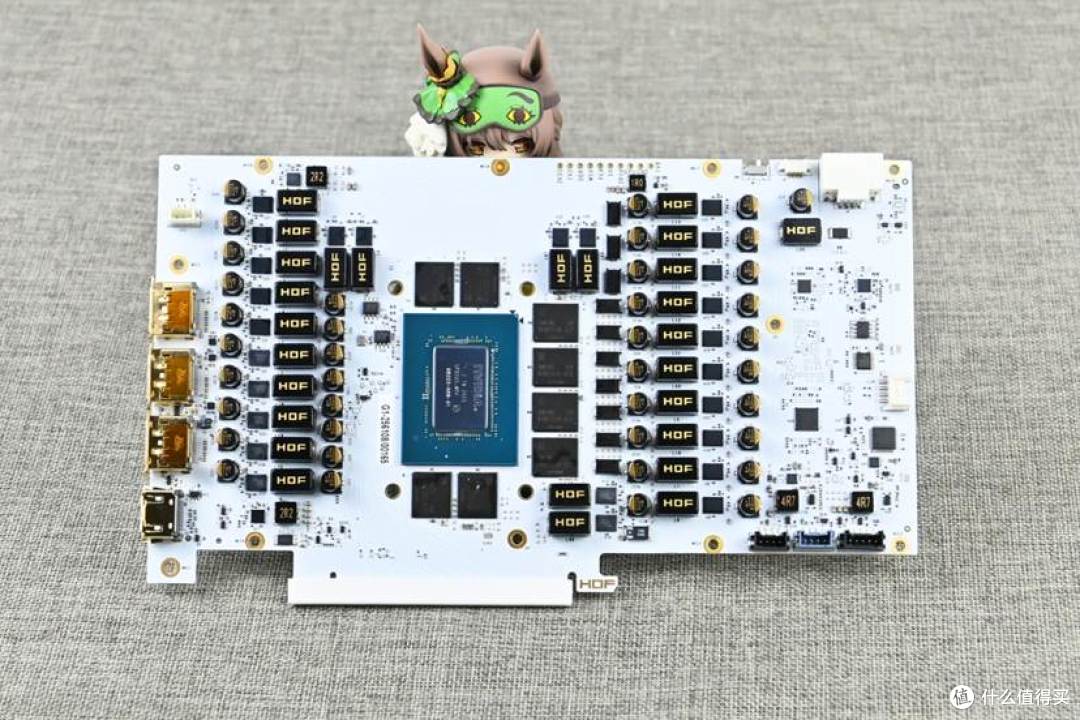

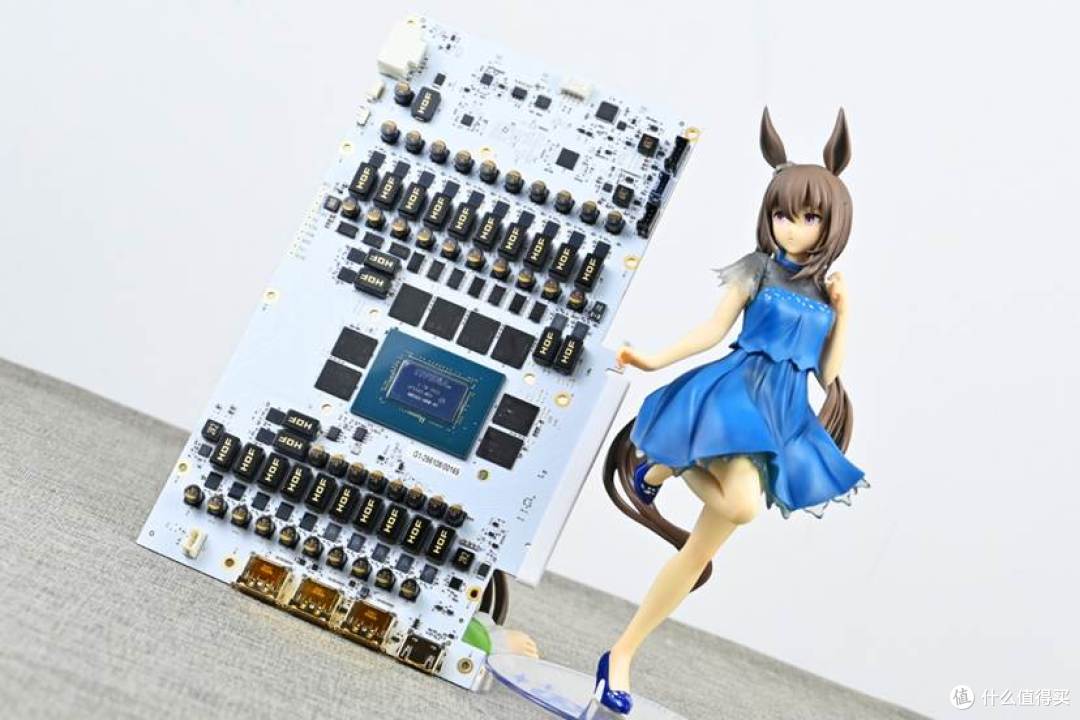

RTX 5080 HOF Deluxe-X PCB正面

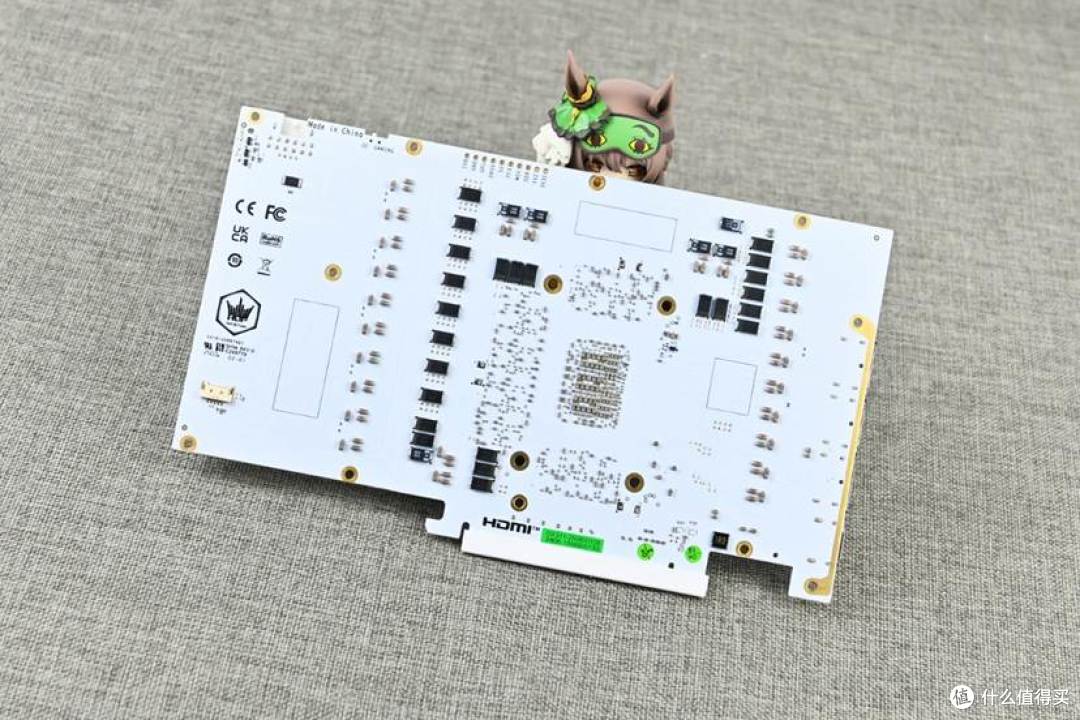

PCB背面

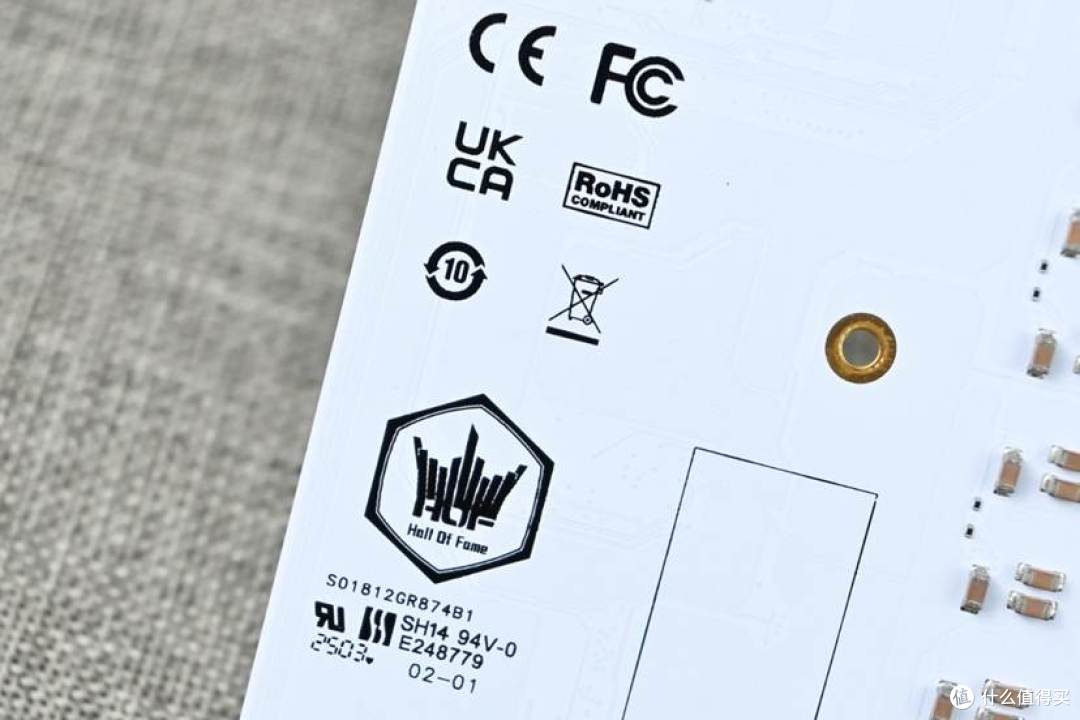

PCB生产周期为25年03周在显卡供电接口旁边设有双BIOS切换开关,分别为OC和GAMING两档,OC档boost频率达到2805MHz,相比一般RTX5080的360W功耗上限,OC档BIOS提供原始的400W功耗上限设定,这也就意味着即便玩家不进行额外手动超频也不用担心功耗墙带来的降频问题,让帧数曲线更加平稳。

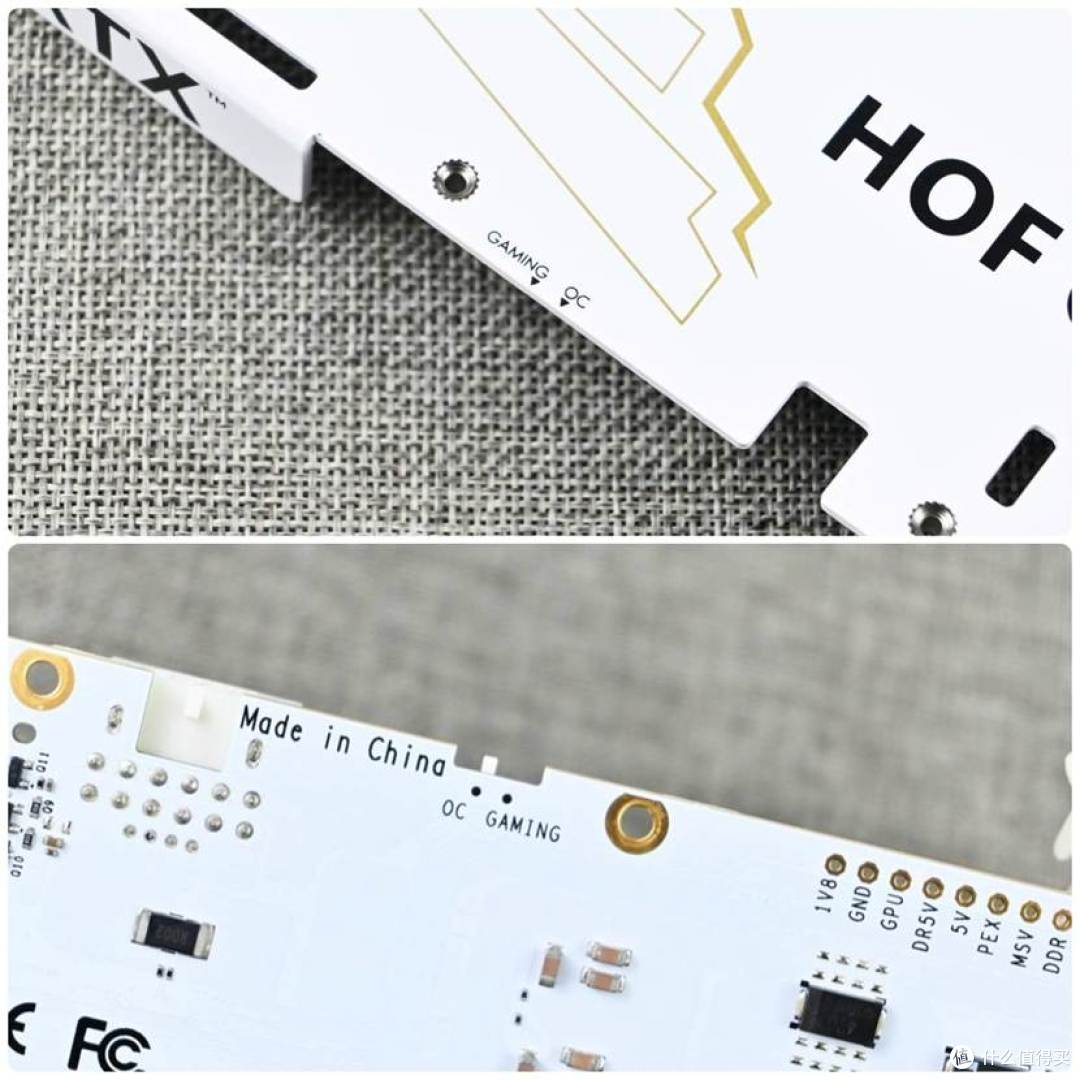

双BIOS切换开关

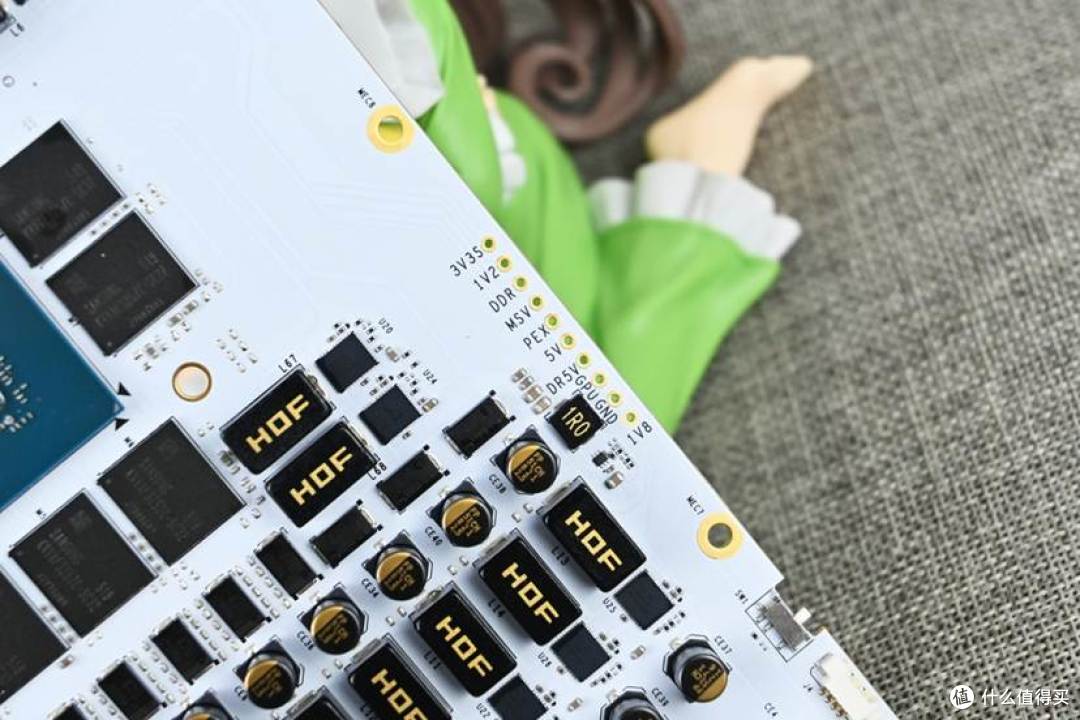

影驰显卡标志性电压测量点孔位

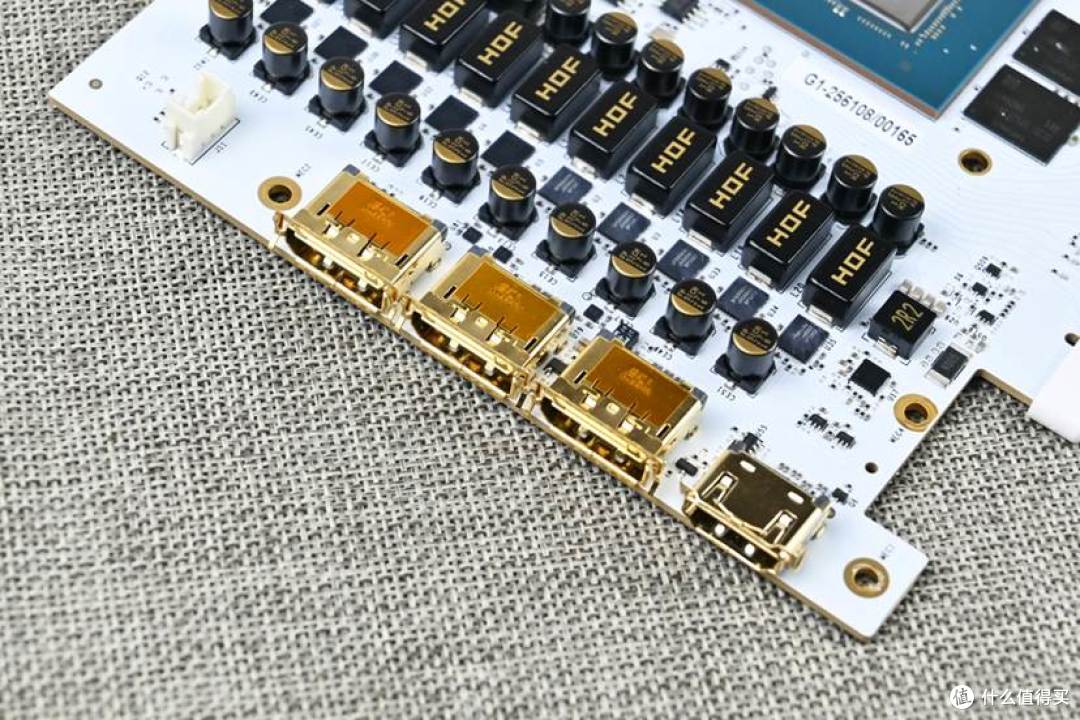

视频输出接口均做镀金处理管家手上这片RTX 5080 HOF Deluxe-X采用GB203-400-A1 GPU核心,5nm生产工艺,产地中国台湾,具体生产日期为2025年第23周;显存部分采用来自三星的GDDR7(K4VAF325ZC SC32),单颗显存容量16Gb(即2GB),单颗规格32bit/32Gbps,8颗共同组成256bit/16GB/32Gbps;显卡显存默认运行在30Gbps上,预留了相当可超空间。

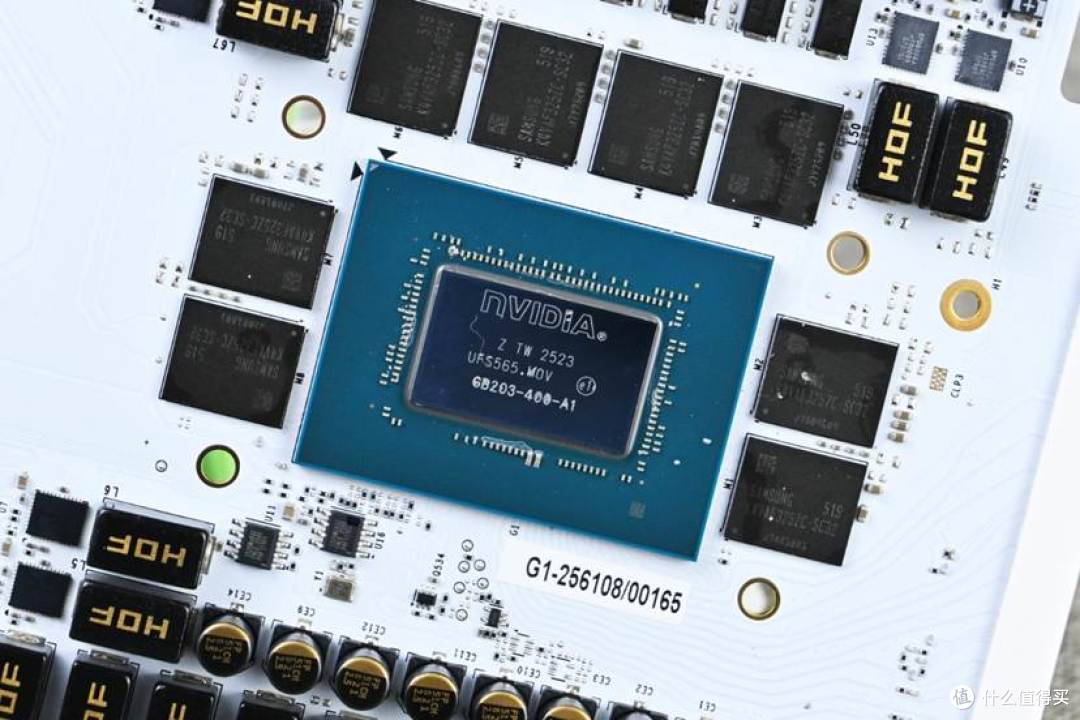

GB203-400-A1 GPU核心

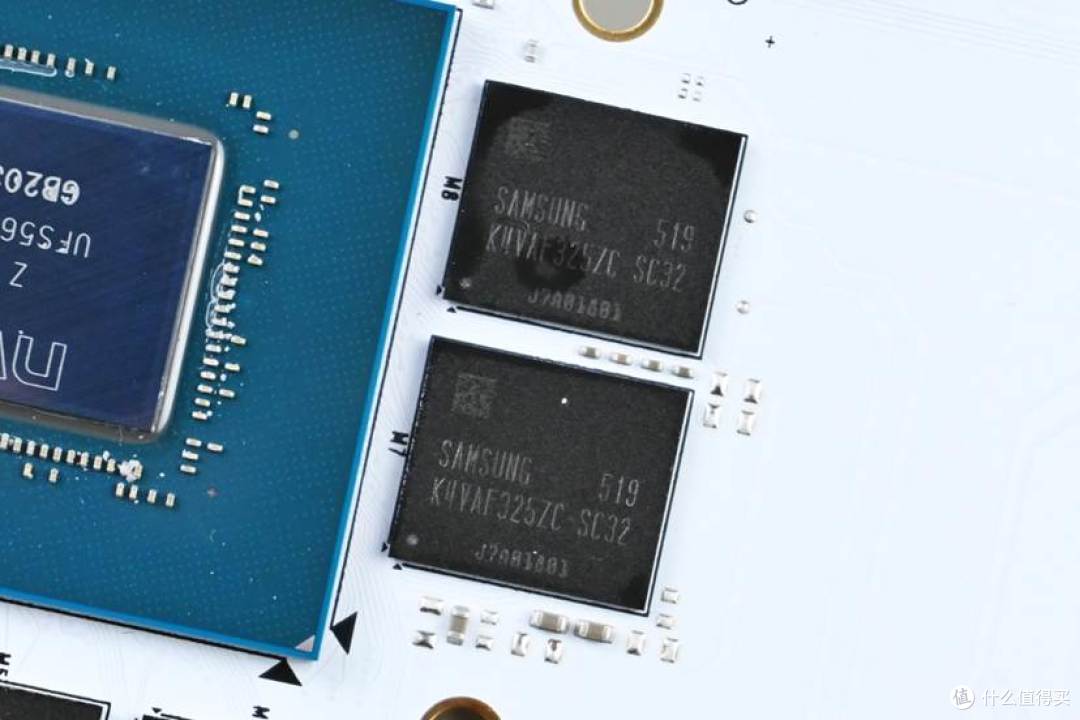

三星K3VAF325ZC-SC23 GDDR7显存颗粒管家手上这片RTX 5080 HOF Deluxe-X采用14+6+6相供电,整套供电方案来自晶丰明源Bright Power Semiconductor,核心部分使用来自Bright Power Semiconductor的BPD93136作为PWM,显存部分为Bright Power Semiconductor的BPD93204,而电源监控部分为安森美NCP45492。
该PWM方案较为新鲜所以管家简单介绍一下,BPD93136是一片使用7x7mm QFN封装的专为NVIDIA OVR16规范设计的16相多相双轨数字PWM控制器,具备PWMVID架构并兼容PMBus Rev1.3,其特性包括高集成与灵活性、高效瞬态响应以及全面保护机制。
BPD93204是一片使用4x4mm TQFN封装的专为NVIDIA OVR4-22规范设计的4相多相数字PWM控制器,具备PWMVID接口并兼容PMBus Rev1.3,其特性包括智能电流检测、灵活配置、快速瞬态响应以及全面保护机制。

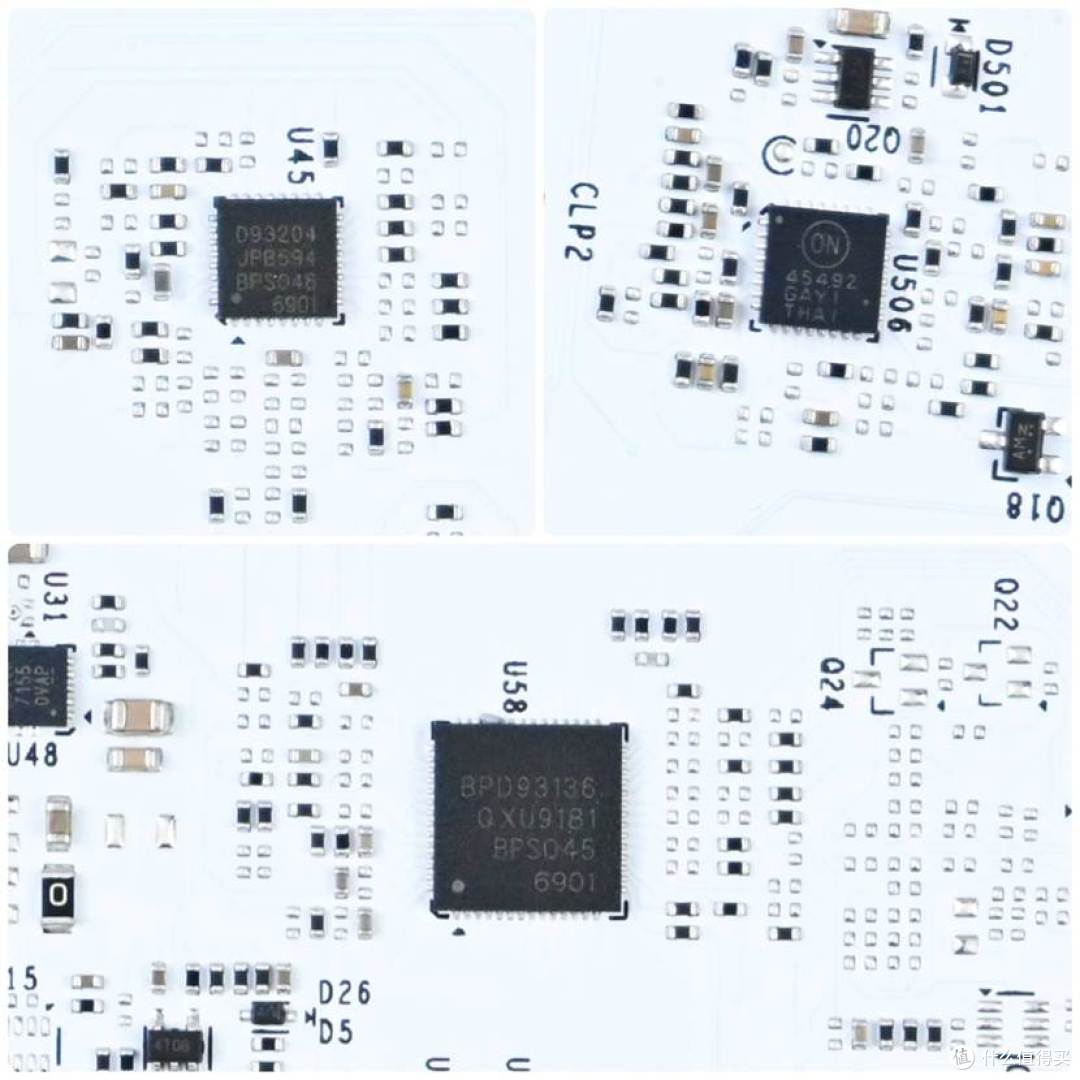

PWM方案一览元件区域,RTX 5080 HOF Deluxe-X均采用贴片固态电容和Bright Power Semiconductor的 BPD80690 DrMos(SPS);电感部分HOF定制贴片电感;全贴片除了减少干扰对频率提升有好处外,对于喜欢看堆料的老玩家来说,看着是真的赏心悦目。

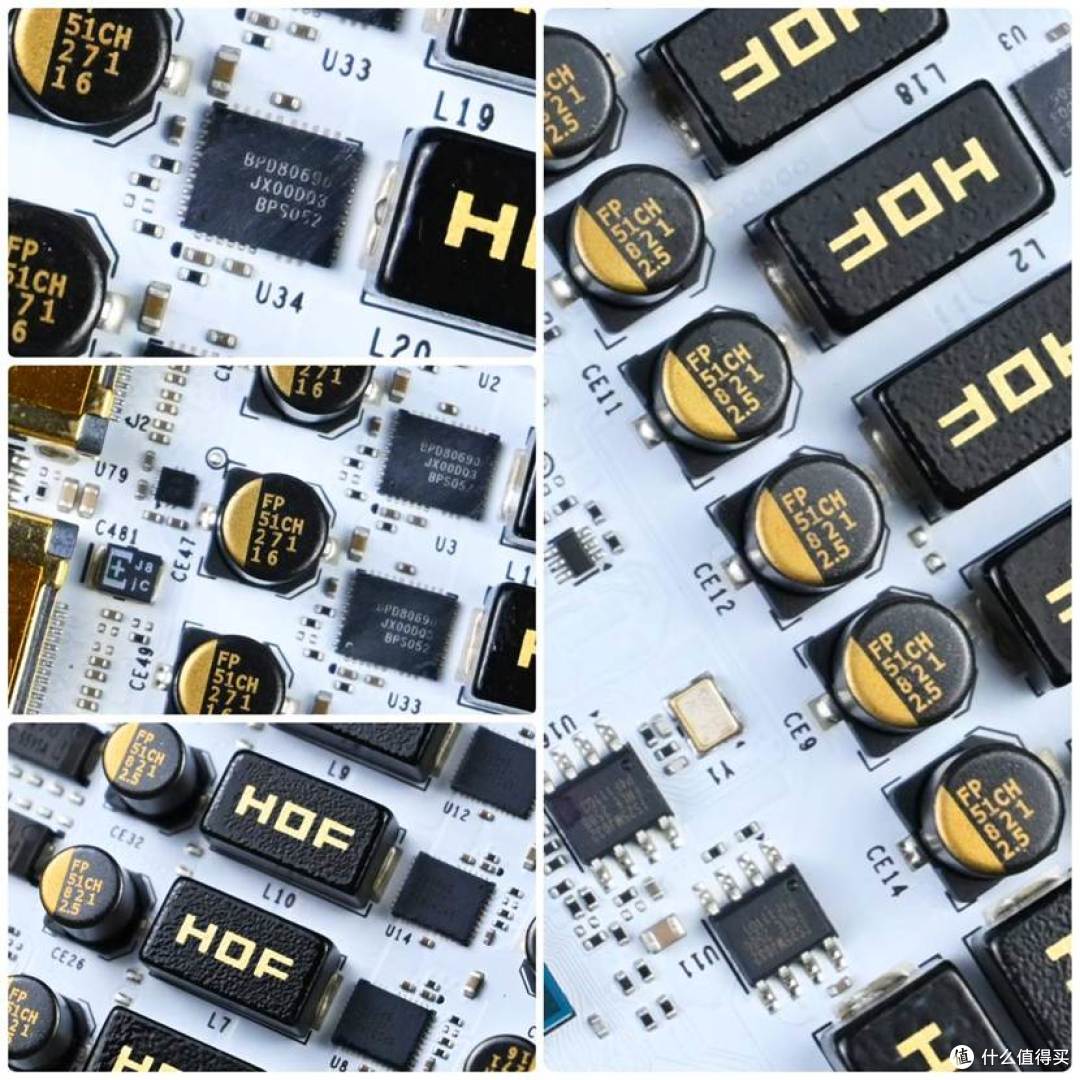

供电元件组合一览

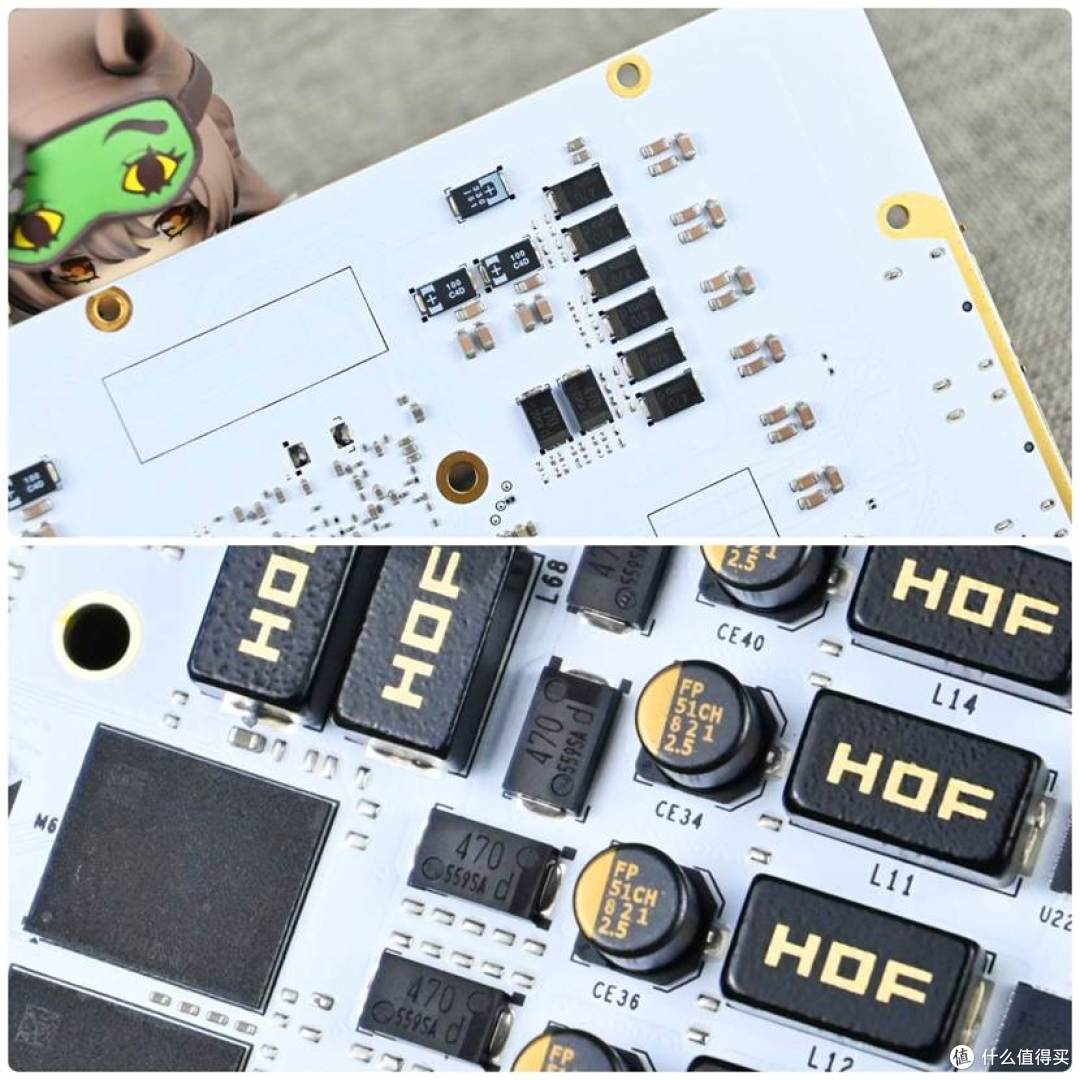

贴片电容细节特写晶丰明源Bright Power Semiconductor的BPD80690是一款高度集成的智能DrMos(SPS)元件,该芯片采用5x6mm TLGA封装,其本身优点非常明显,具备驱动IC、mos以及保护电路于一体(DrMos特性),优秀电气性能表现以及多重安全防护等特性,尤其是本身能支持125度高温稳定运行的特性。

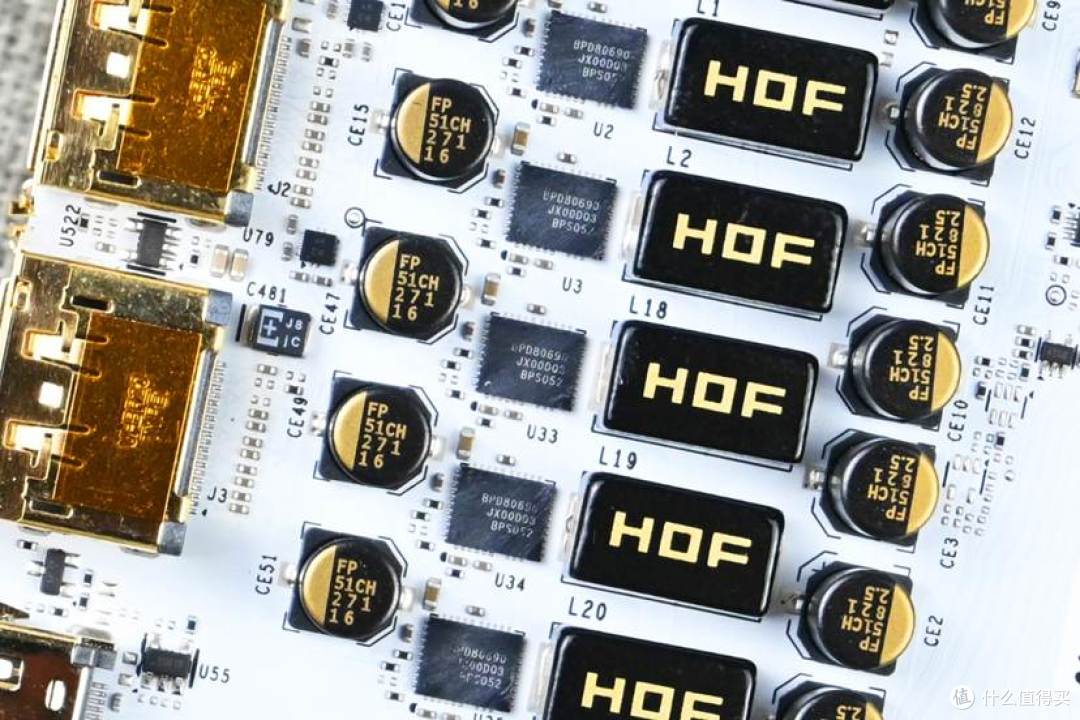

DrMos(SPS)BPD80690

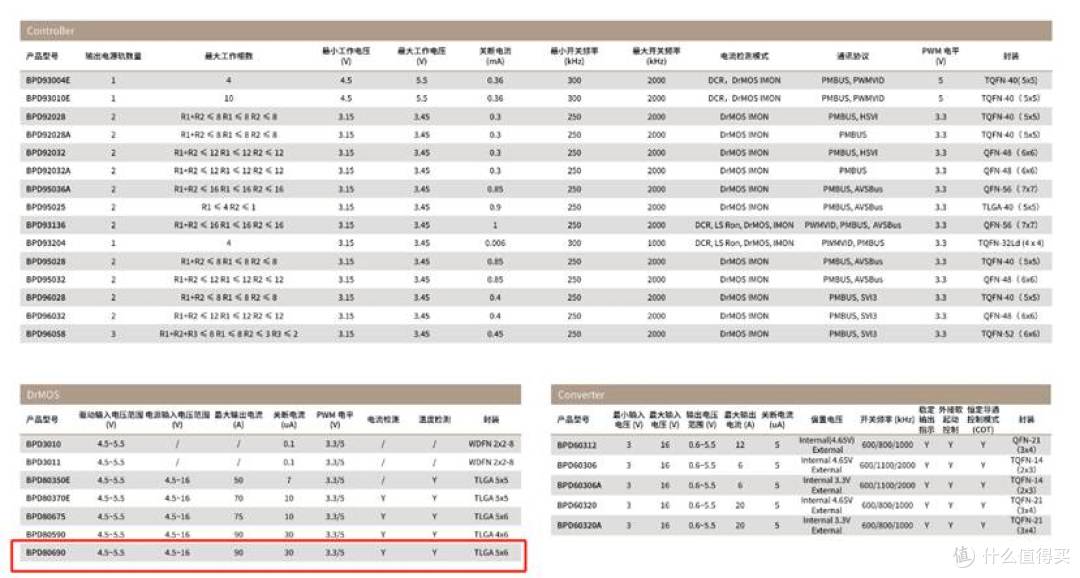

BPS元件资料在散热方面,RTX 5080 HOF Deluxe-X采用全新设计的“多维度”散热模组,散热主体采用大面积镀镍焊接均热板+4条8mm热管+4条6mm热管+回流焊工艺+三槽加厚大面积散热片,应对GB203核心的发热情况是绰绰有余的;需要进一步说明的是,均热板底座除了照顾到显存颗粒和GPU核心散热外,配合定制的特大压铸铝合金中框,完全覆盖PCB上DrMos和电感,散热更为全面。

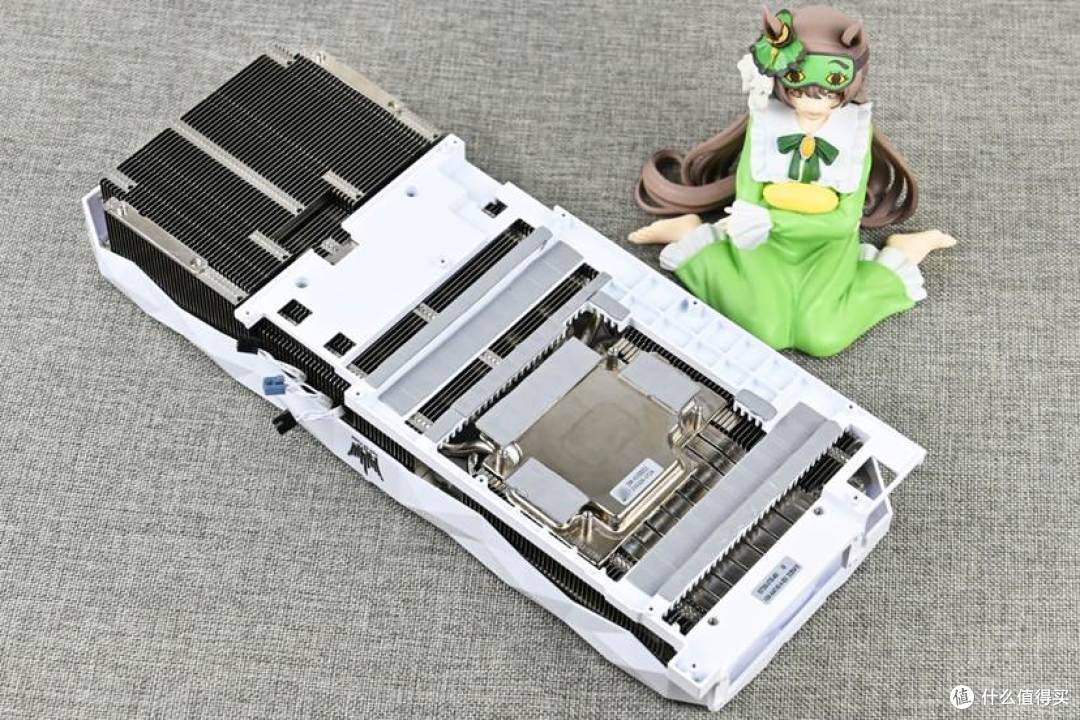

整套散热一览

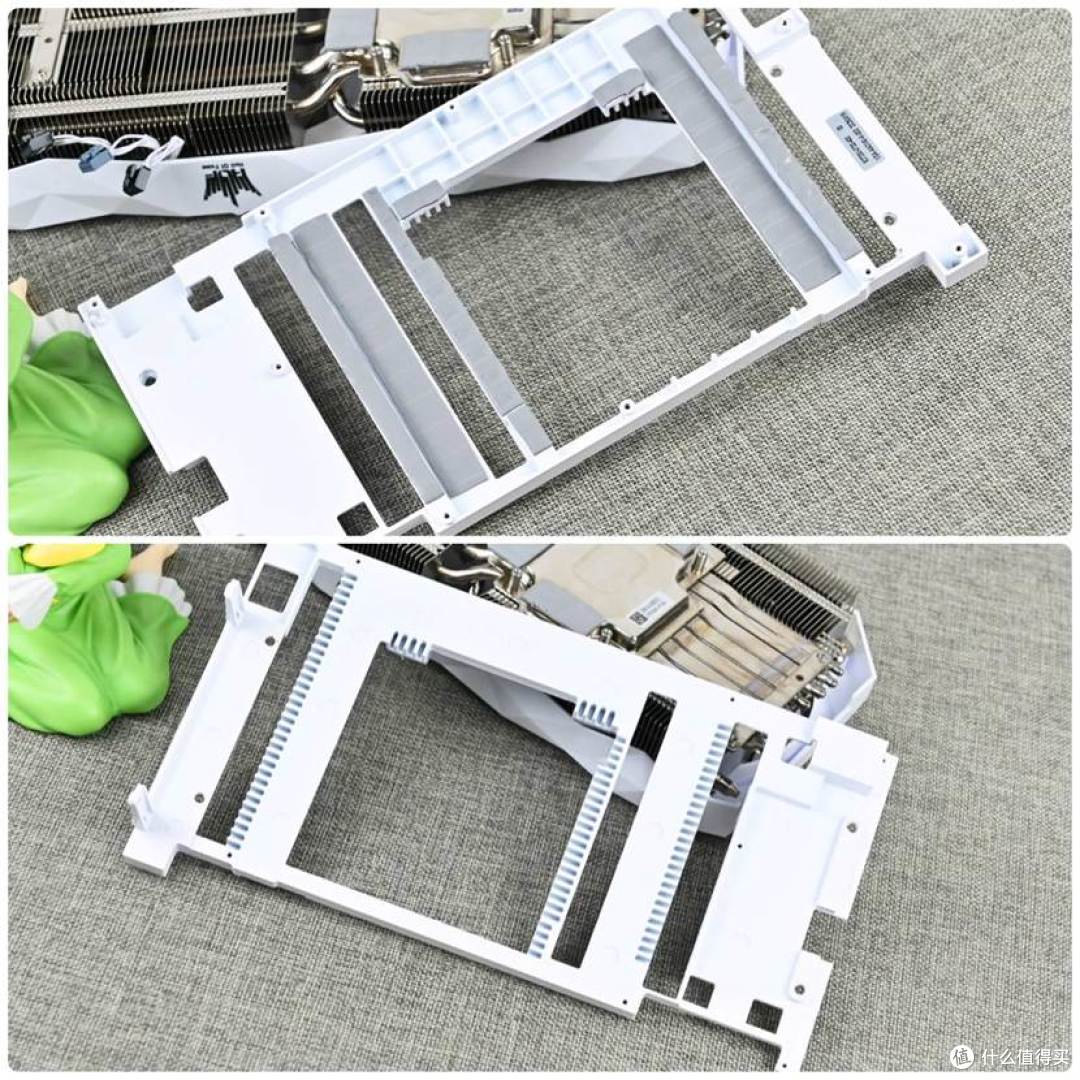

大面积压铸中框

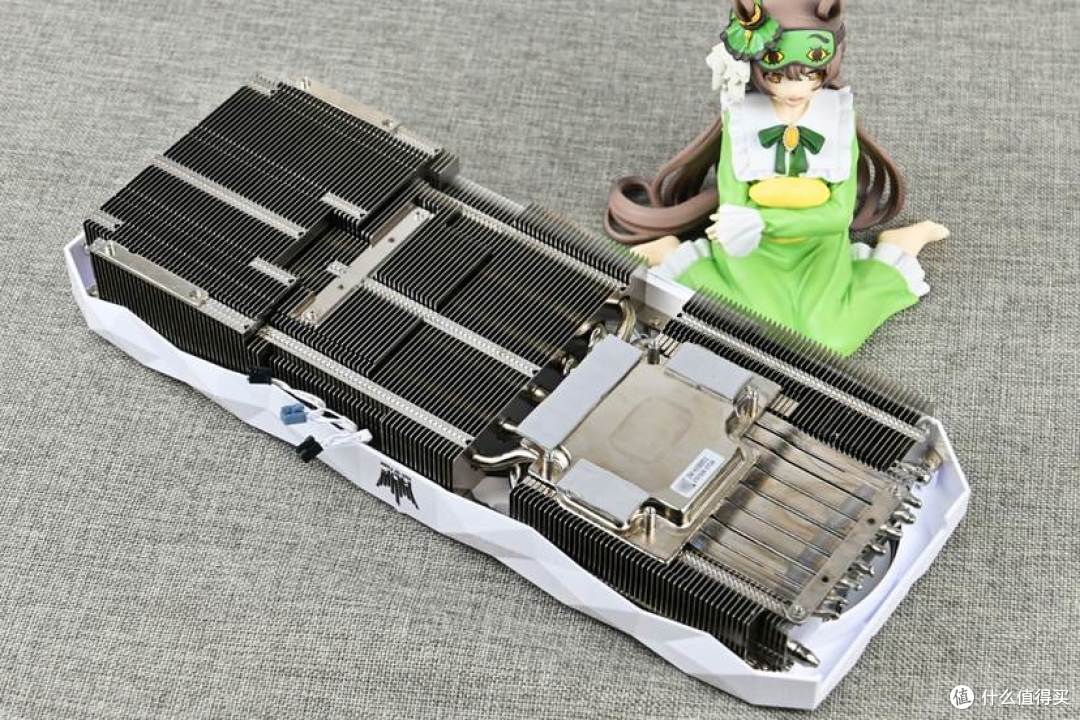

散热器本体RTX 5080 HOF Deluxe-X并没有采用过去时代的传统导热硅脂,而是PTM7950相变材料,除了更优秀的导热性能外,其本身也具备长寿低衰减的特性;如果是常规玩家的话管家个人是不建议拆解显卡,因为相变贴在拆解过程中容易损坏,而愿意放弃保修的老玩家在重涂硅脂时候也需要注意硅脂厚度,避免太薄。

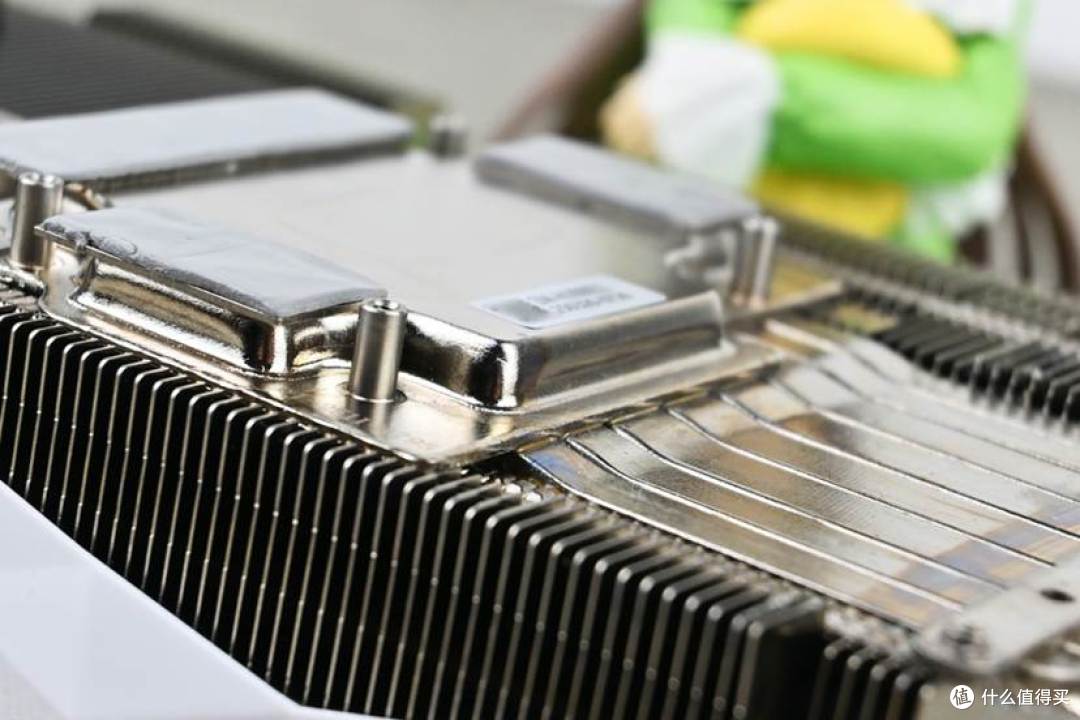

均热板细节

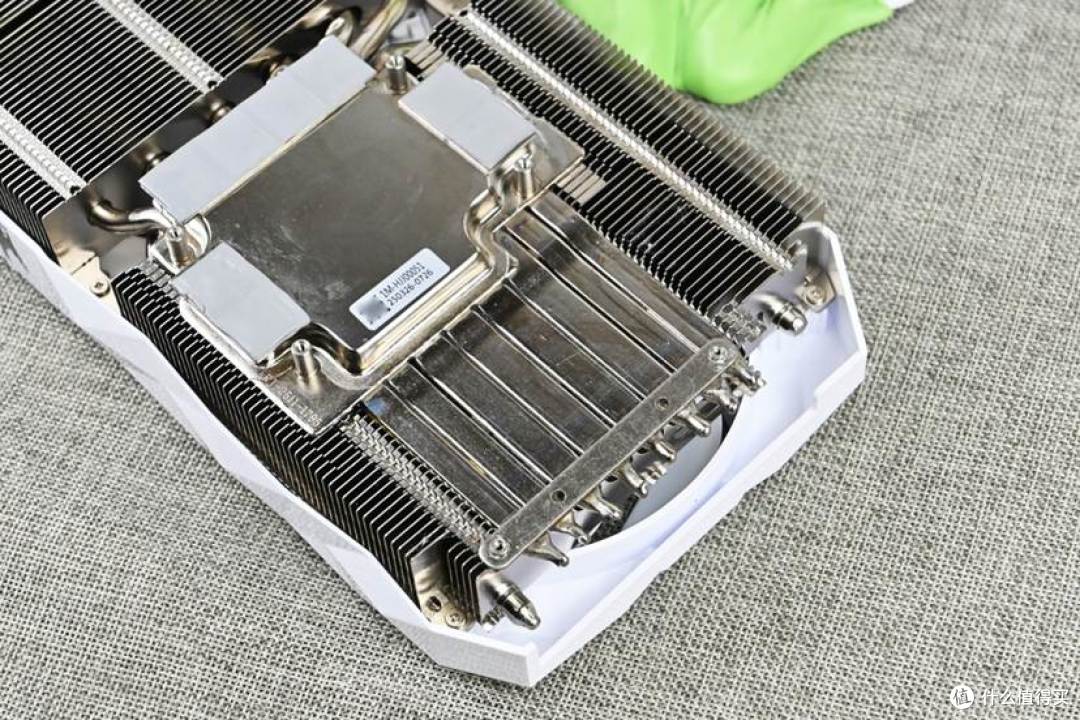

4 x 8mm+4 x 6mm镀镍热管+回流焊工艺

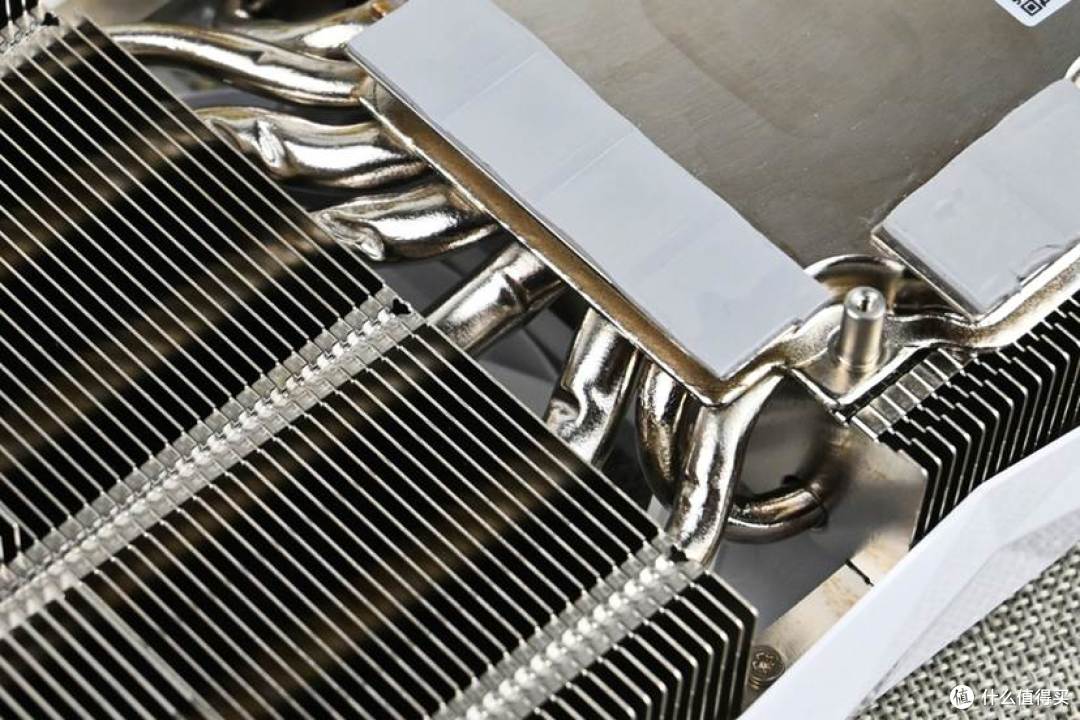

热管细节

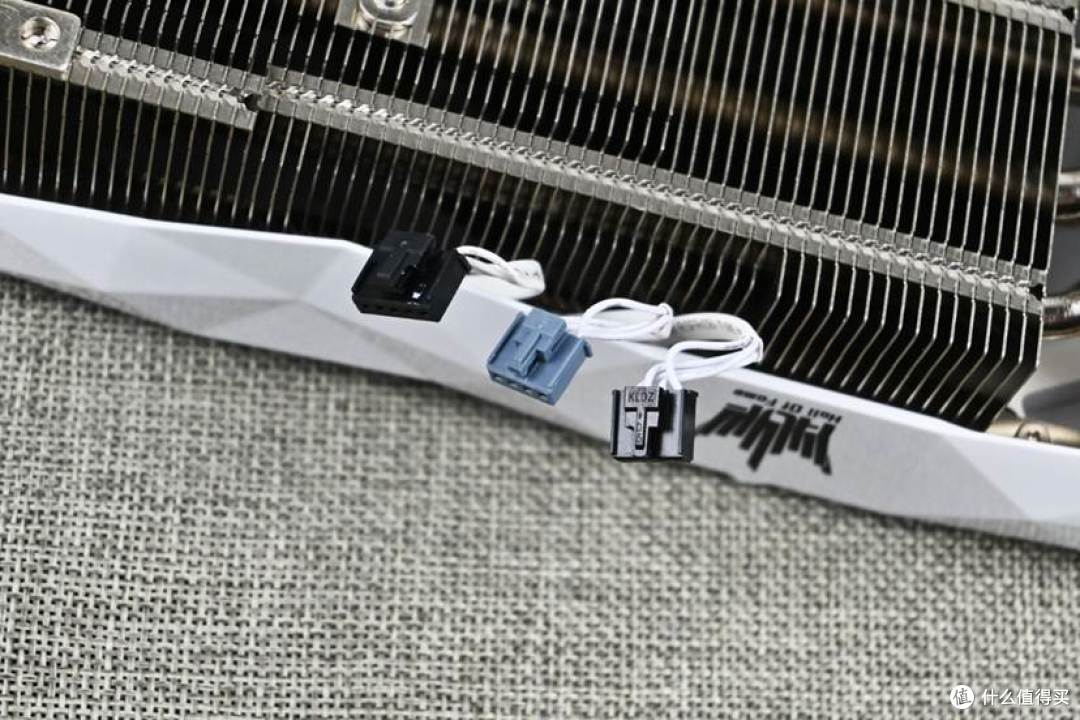

风扇PWM及灯效同步线显卡本体简单回顾与ARGB灯效展示
虽然但是,我还是得简单补充介绍一下RTX 5080 HOF Deluxe-X的基本特性,RTX 5080 HOF Deluxe-X为影驰OC LAB设计的非公版超频版次旗舰显卡,显卡本身为纯白配色+HOF皇冠主题设计,默认400W功耗上限+核心boost频率2805MHz的OC BIOS是其强悍性能的保证,搭配Hyper boost一键加速等功能则为超频玩家提供更多可玩性。

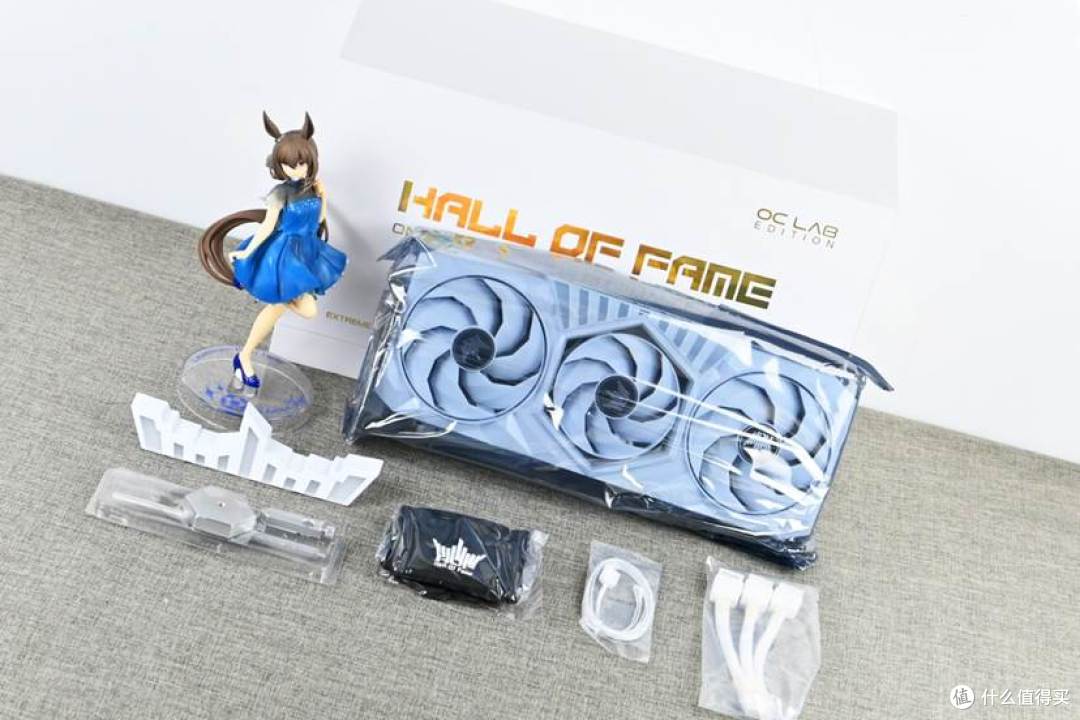

显卡全套附件

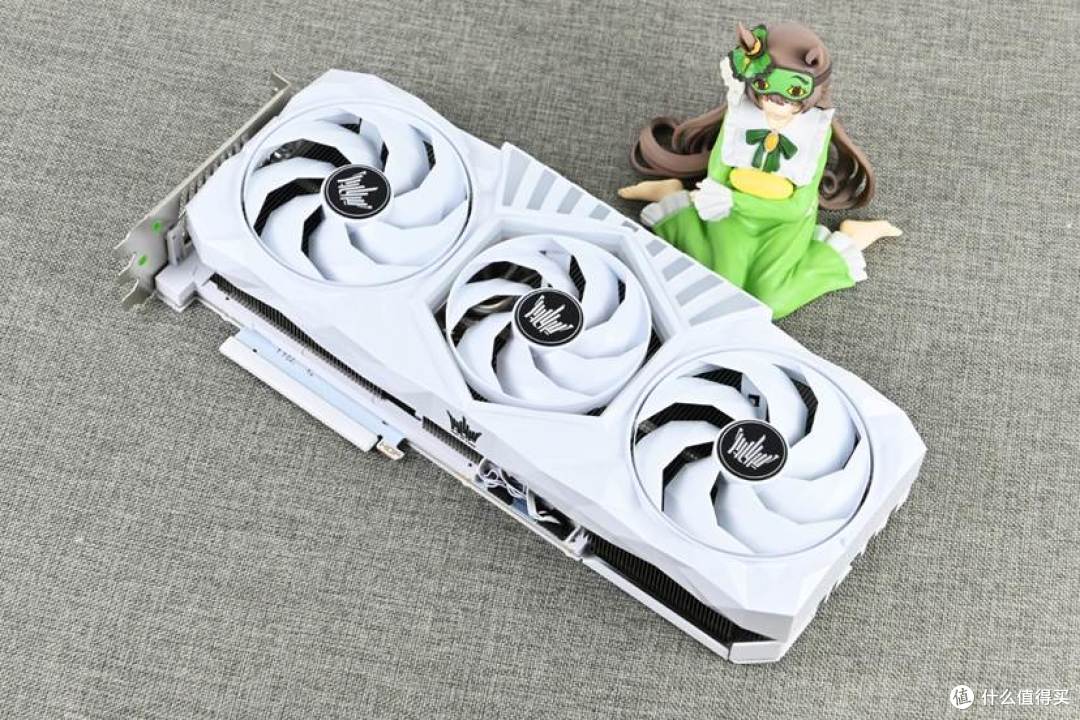

显卡本体正面

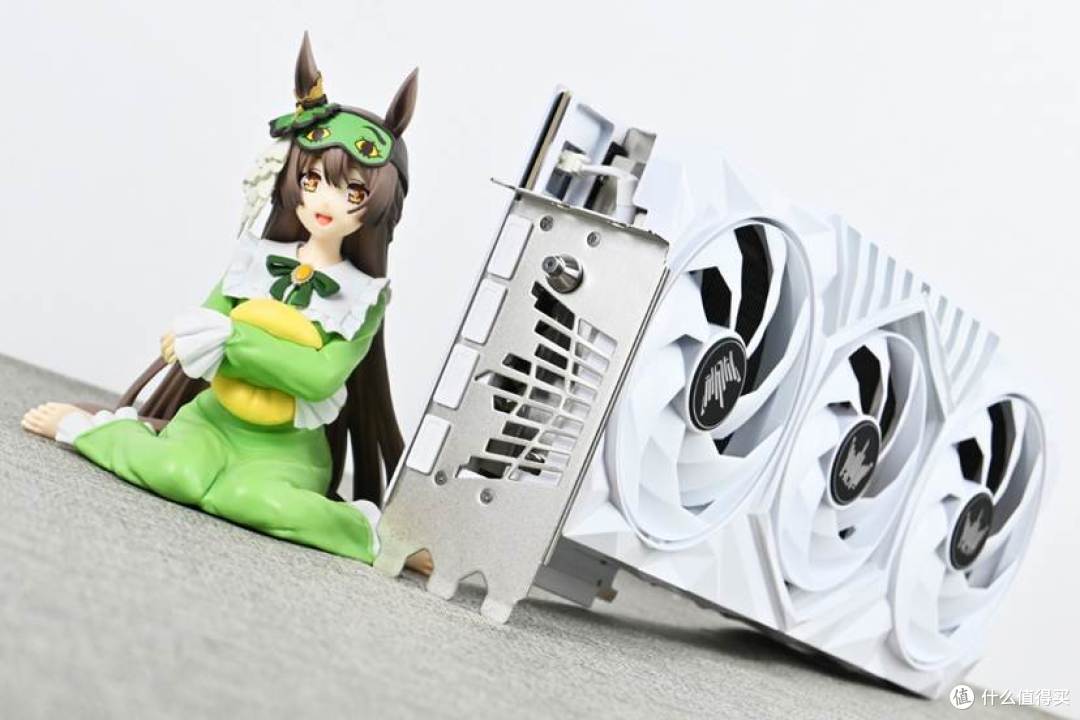

输出接口及Hyper boost一键风扇加速开关

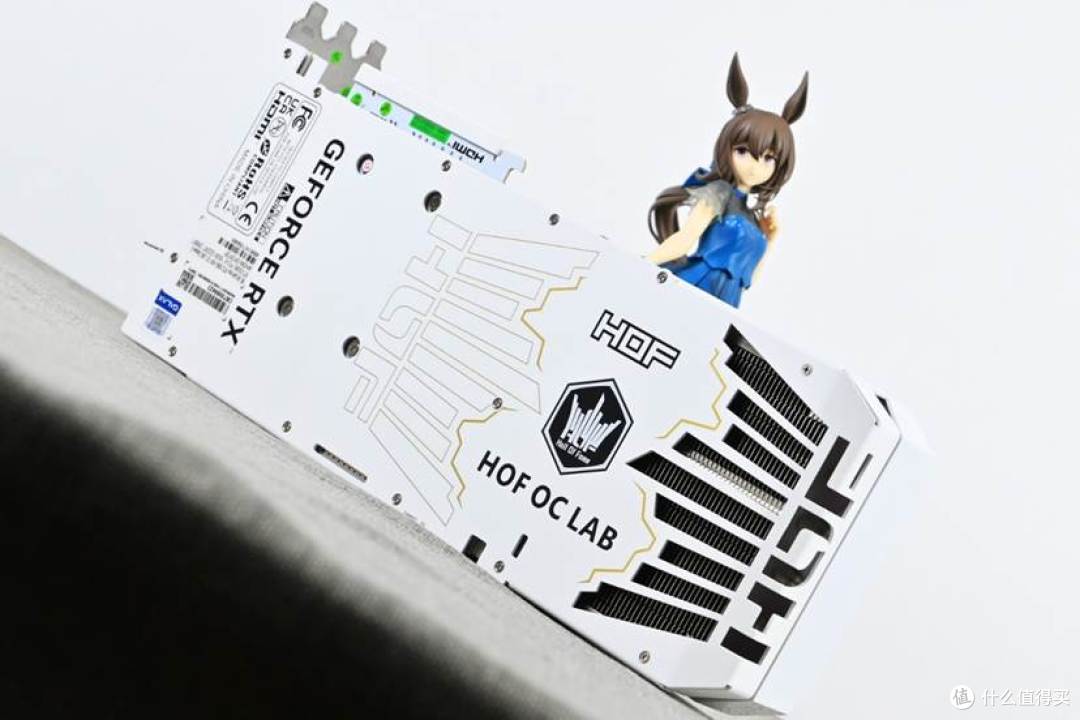

纯白定制金属背板

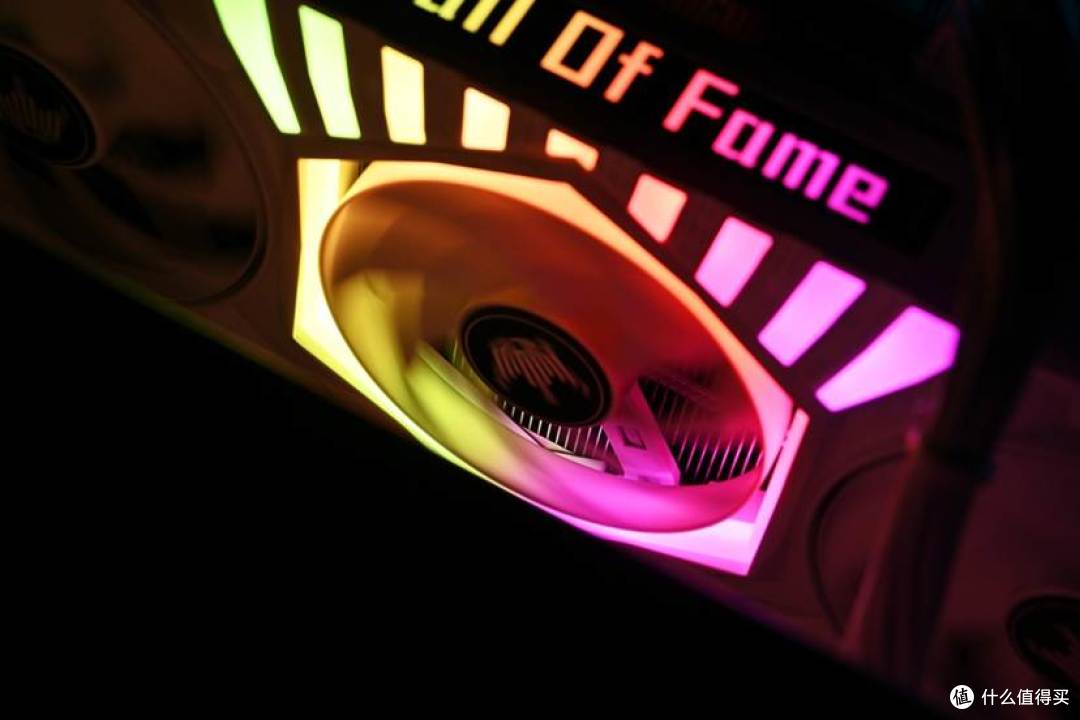

正面ARGB灯效

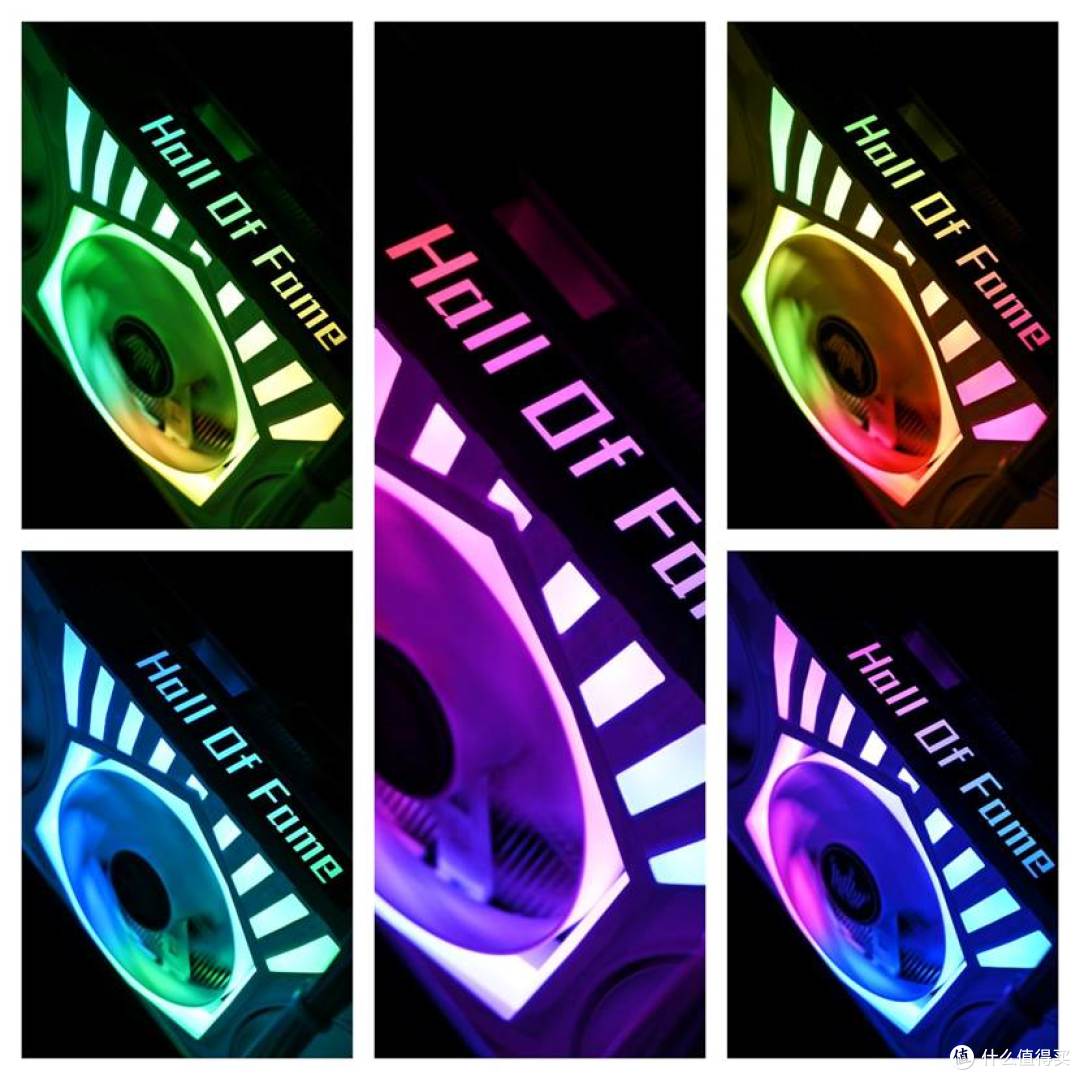

正面ARGB灯效集锦

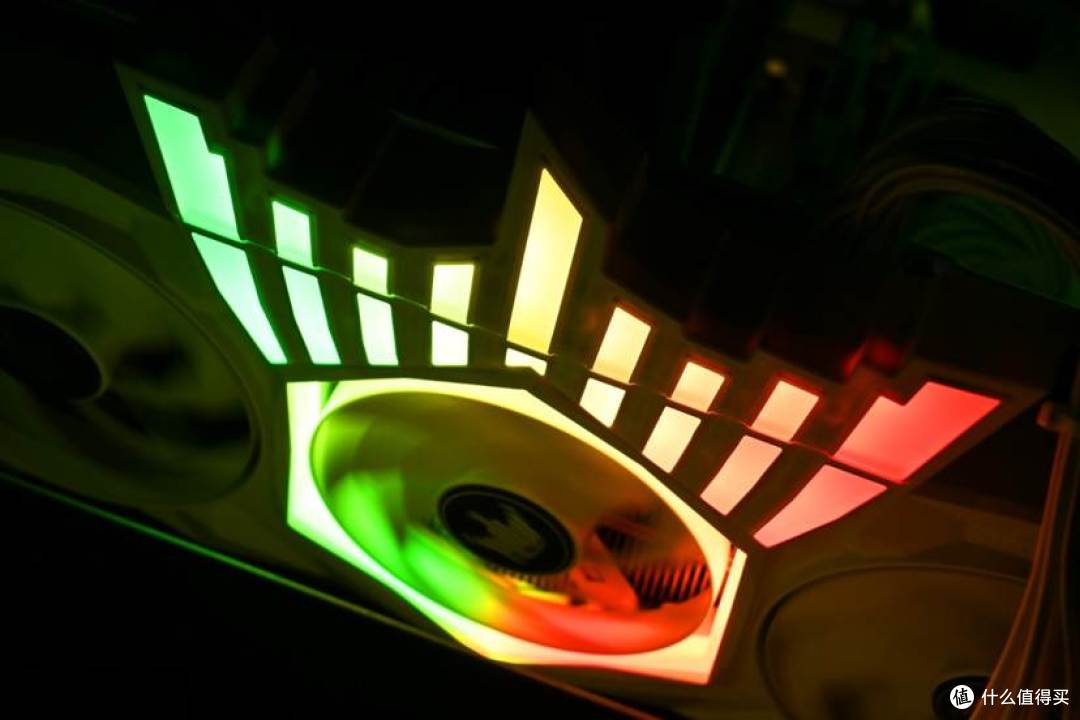

这皇冠有力气

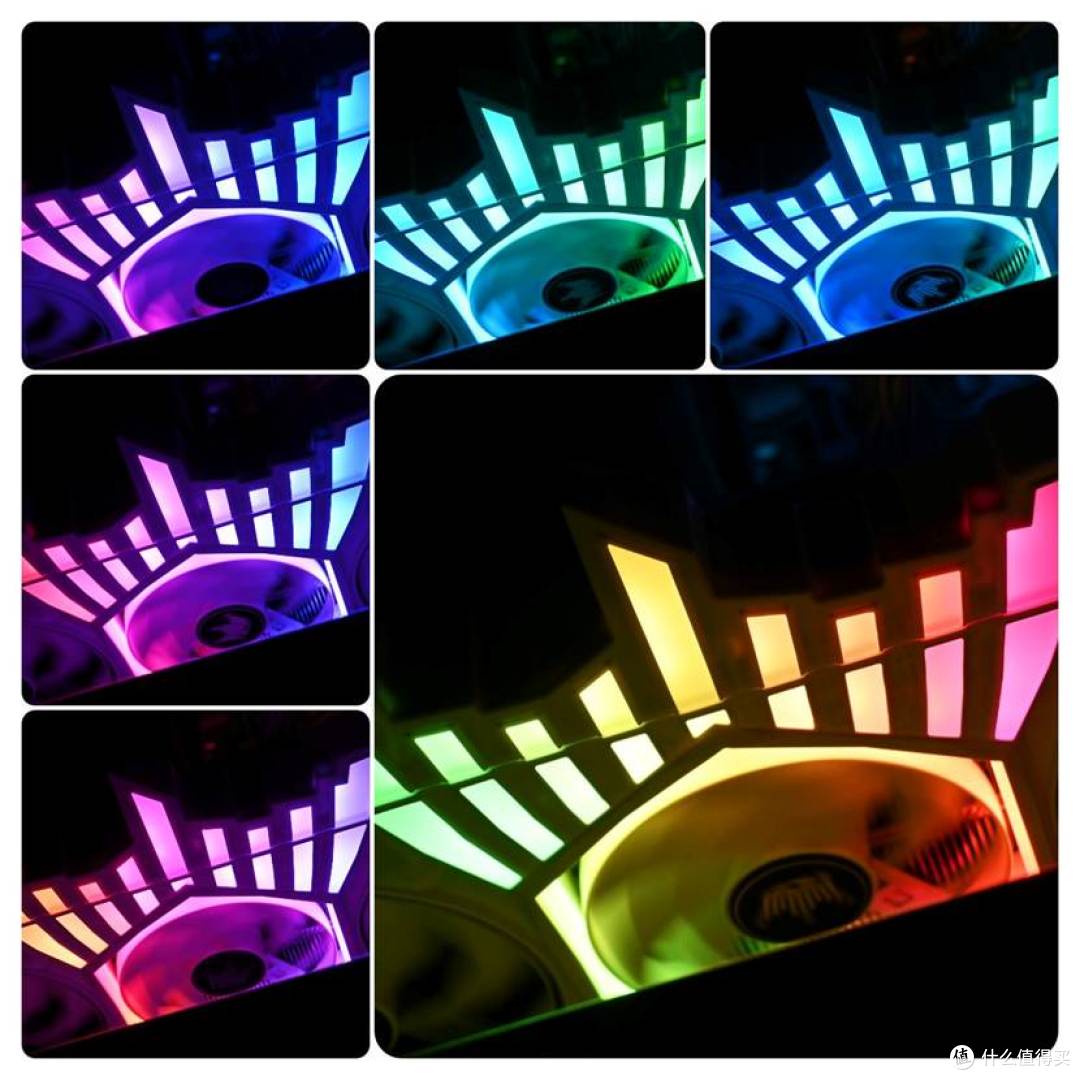

皇冠ARGB灯效集锦

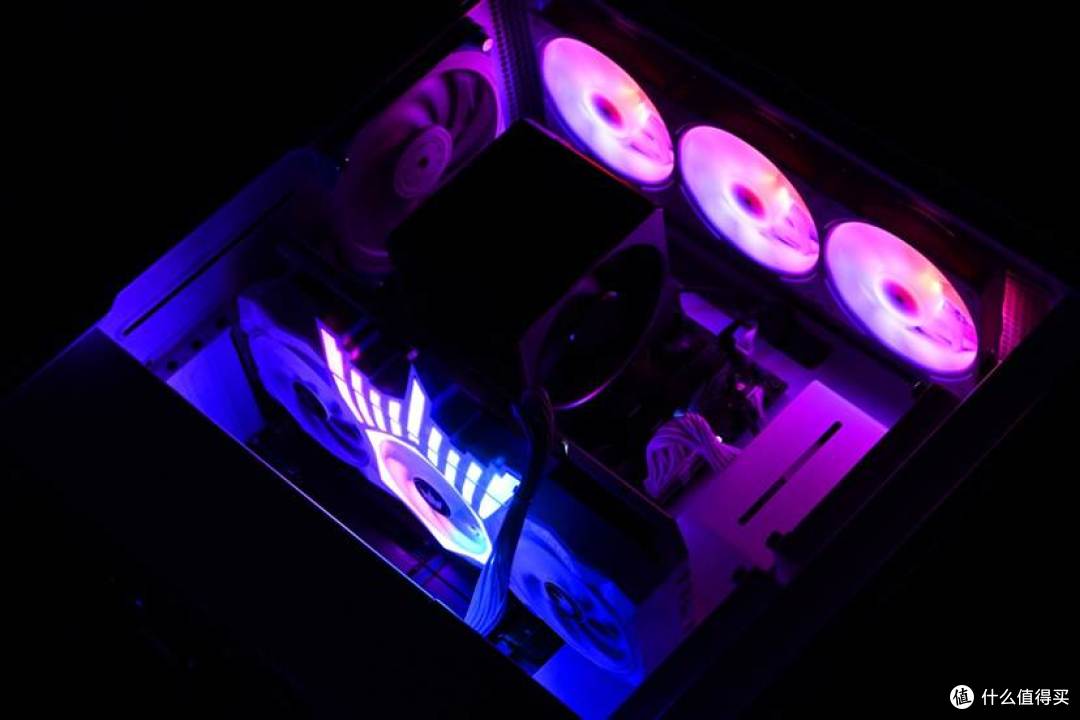

整机灯效展示

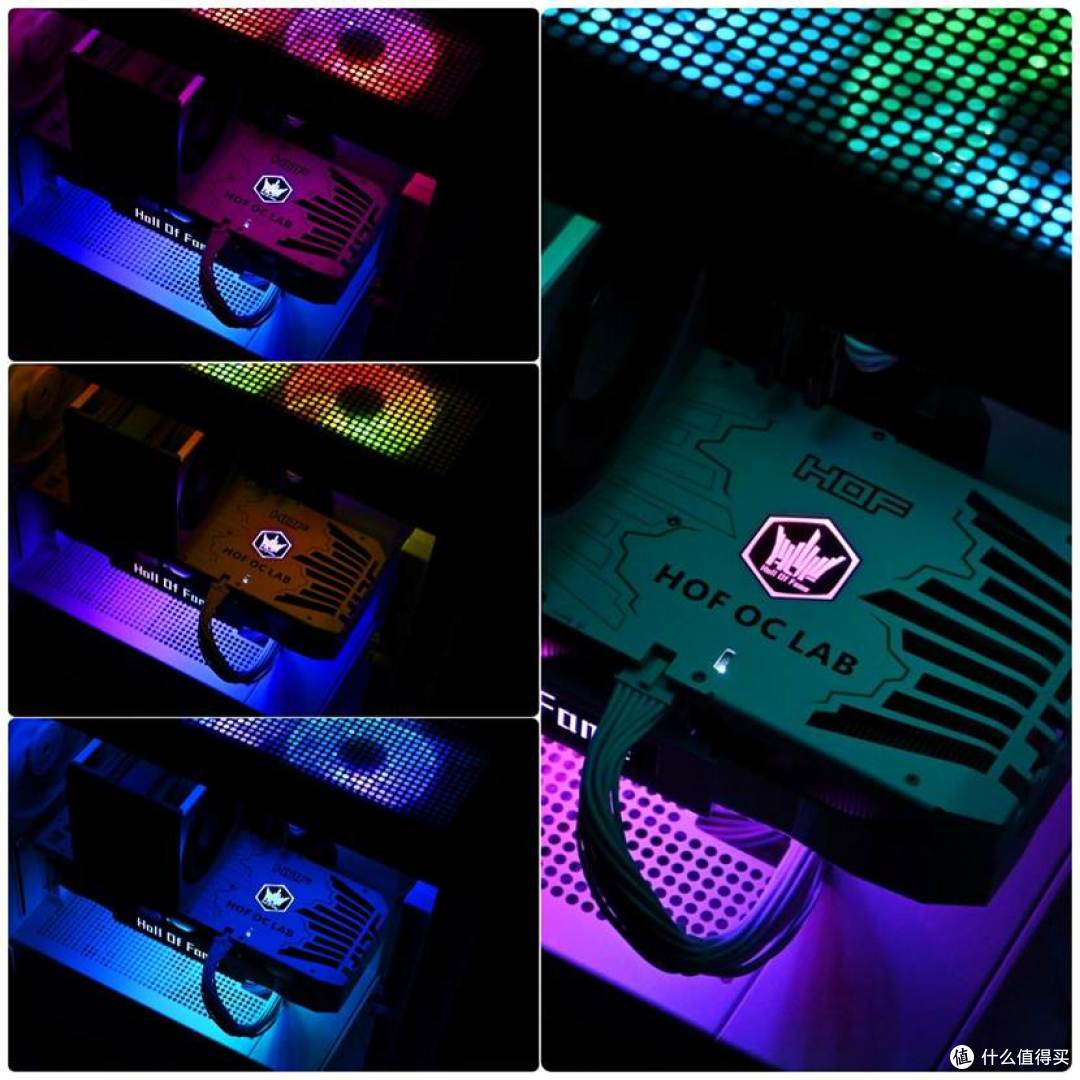

背板HOF LOGO灯效集锦3DMARK理论性能展示
和上篇一样,展示的平台环境为9700X+X870 TOMAHAWK MAX,AGESA pre-PI 1.3.0.1b,BIOS设置为锁压锁全核频率,关闭PBO+关闭C-state+5.0Ghz+解功耗墙上限+内存48G DDR5 6000Mhz CL30+内存高效能模式,核心电压为override mode 1.05V+LLCmode3,NB/SOC电压为override mode 1.06V+LLCmode3,FCLK频率锁定为2000MHz,测试系统为WIN11 25H2(26200.8737),环境温度为室温25度;驱动版本为610.88(纯驱动无NVIDIA APP),vBIOS为OC-mode。

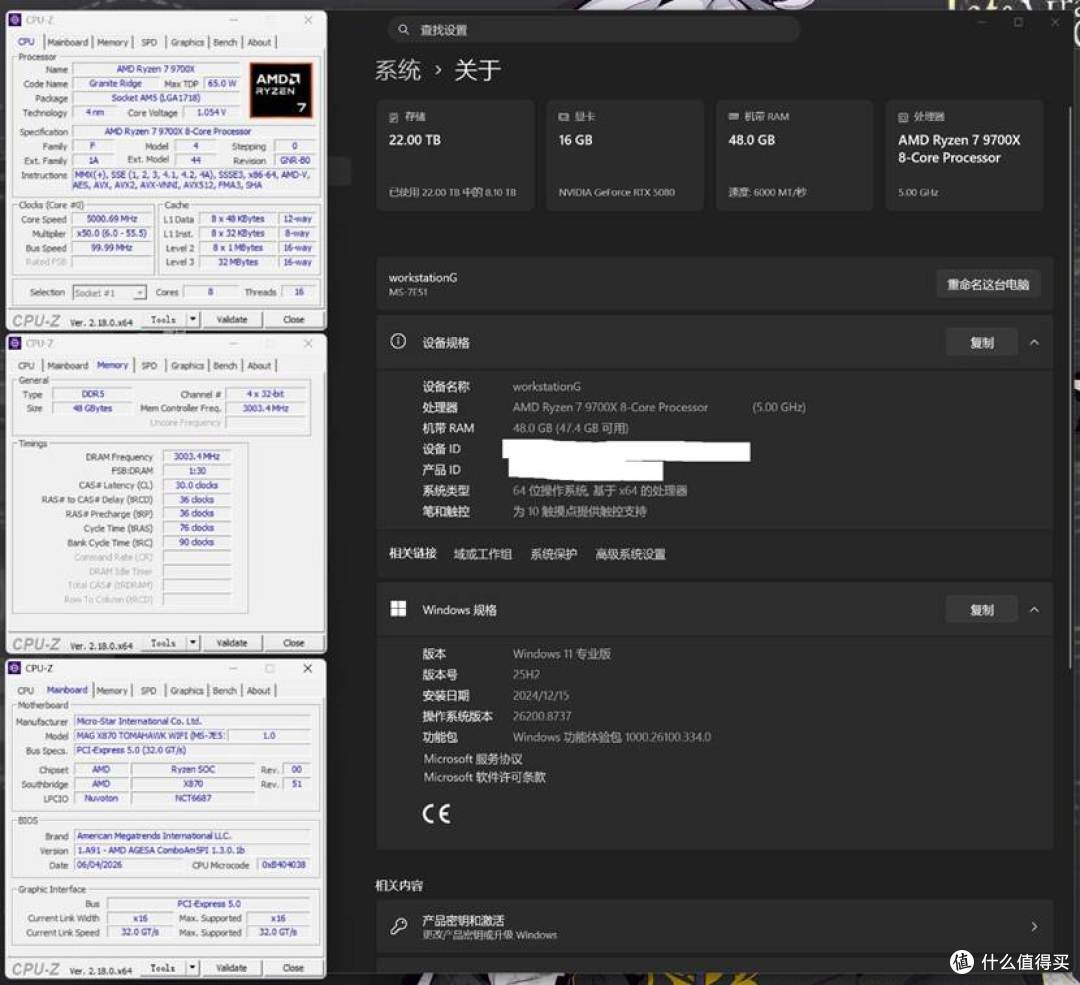

系统信息

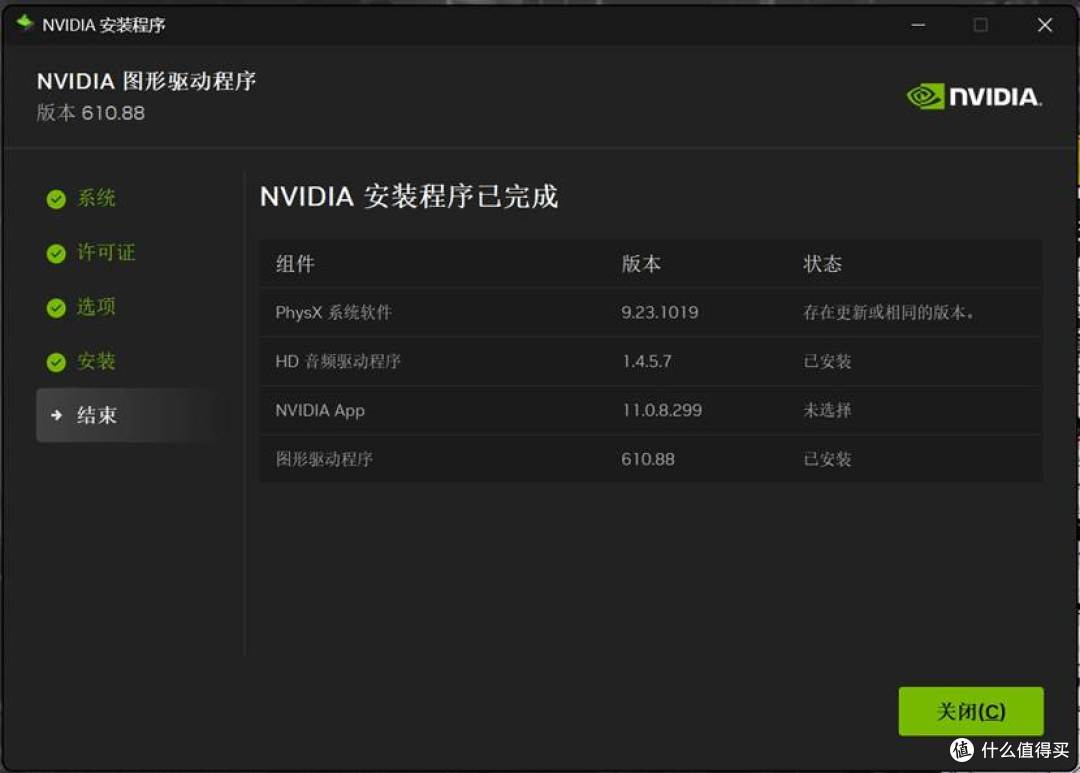

纯驱动无NV APP

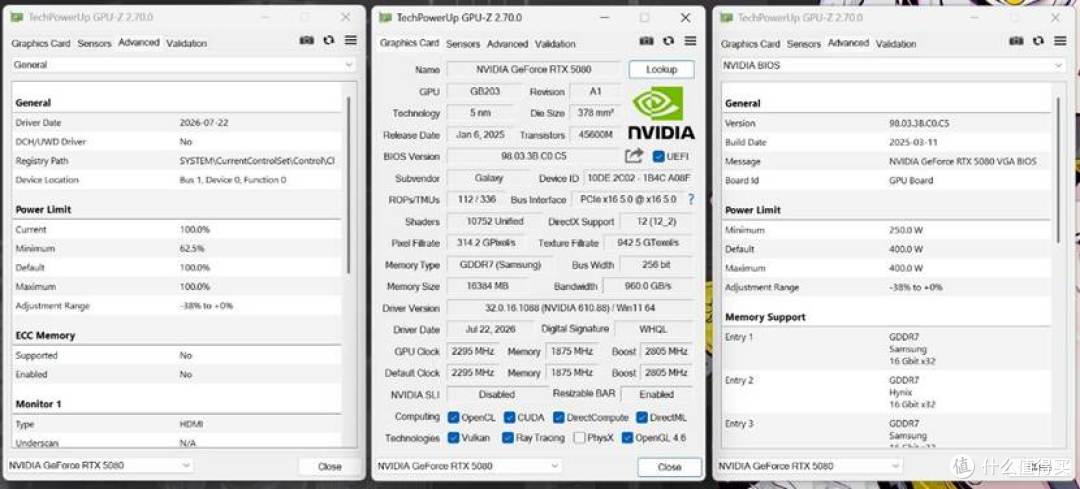

GPUZ截图在传统老三样的3DMARK Firestrike/Extreme/Ultra 中,RTX 5080 HOF Deluxe-X分别获得77381/42615/22461,可以看出RTX5080应对4K性能也是游刃有余的,从频率读数可以看出,显卡核心频率平稳且基本维持在2970MHz上,不愧为OC bios。

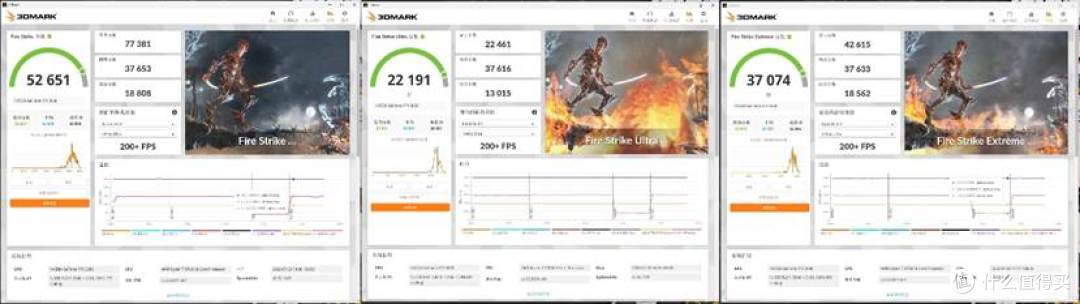

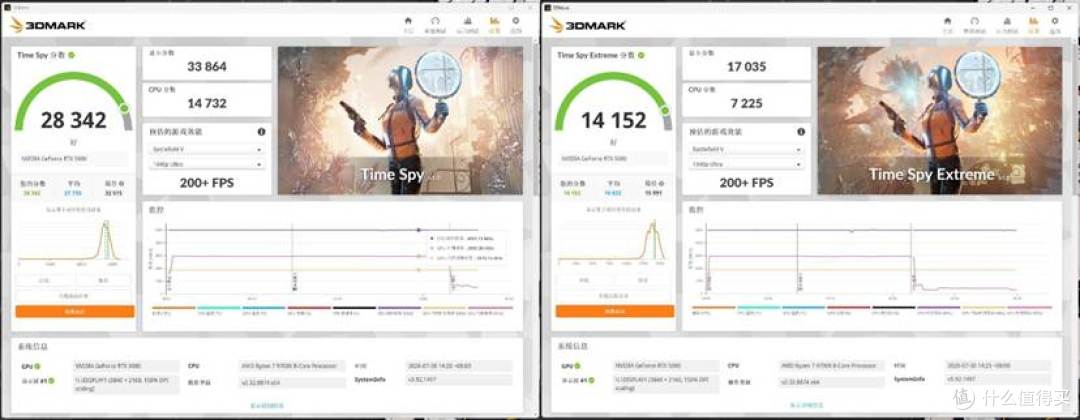

DX11 firestrike老三样77381/42615/22461DX12两项中,Timespy/Extreme两个项目中分别为33864/17035,可以说,RTX5080性能完全胜任4K 165hz和2K 360hz,得益于400W功耗上限,频率曲线也更为平稳,核心频率始终维持在2955MHz这一较高水平。
DX12 Time spy两项33864/17035新三样中,光追性能项目的port royal 得到24020分,综合性能的speed way项目获得了9326分,最新的DX12项目Steel Nomad则是9085分,相比一般RTX5080有明显提升,核心频率维持在2925~2950MHz之间,始终超过boost的2805MHz。

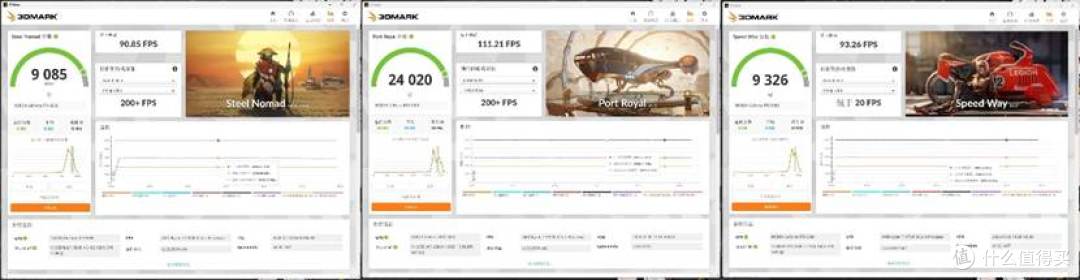

3DMARK新三样24020/9326/9085实机温度对比
在温度展示环节里,此时环境温度为2026年广东夏天+室内空调开启26度,出于不同机箱对设备温度有较大影响的考量,负载过程不封箱;安装机箱为NZXT H5且正常安装显卡;负载温度程序为3DMARK speedway自定义窗口循环烤机10分钟和PUBG艾伦格地图遗迹场景第一圈过后约10分钟两个场景,读取温度分别为核心/显存温度,读数软件为GPUZ。
PS:温度展示及本文成绩均为非标准环境下获得,取得数据仅作展示无法作为严格标准数据层面参考。

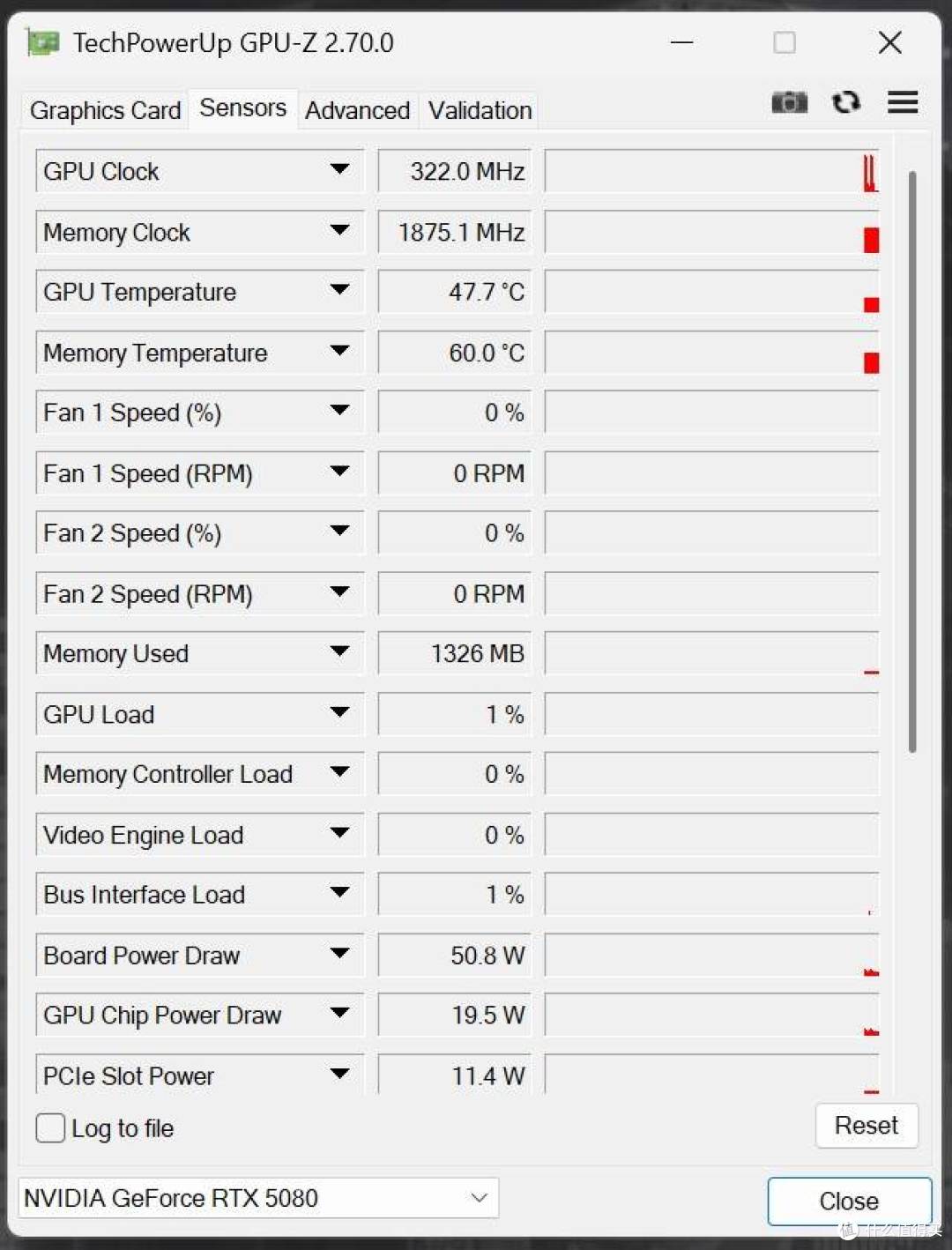

待机状态下风扇停转,温度读数为47.7/60度

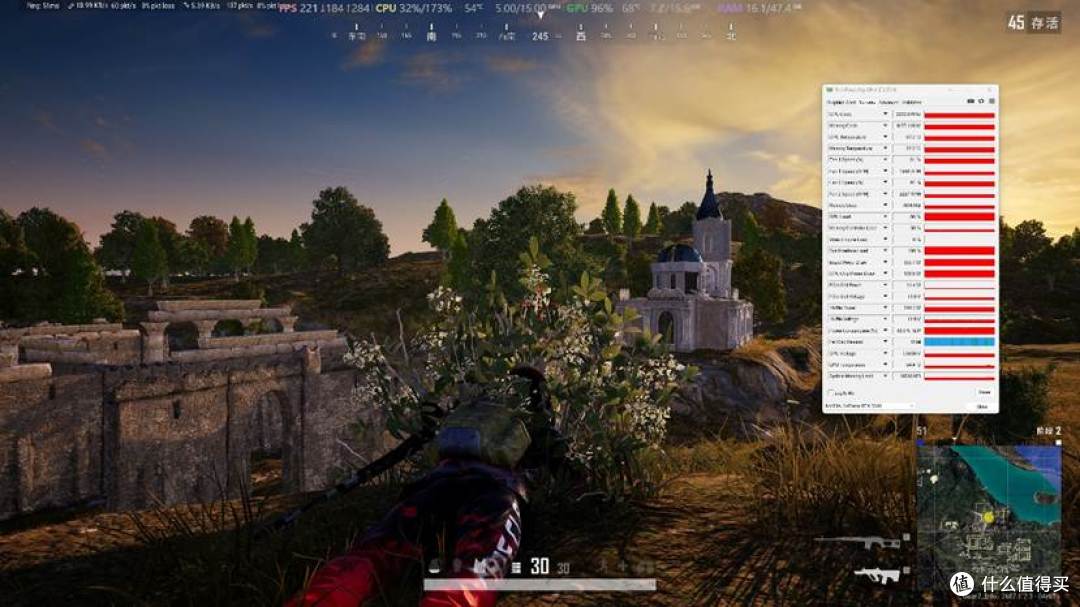

PUBG第一圈结束约10分钟后67.9/72度

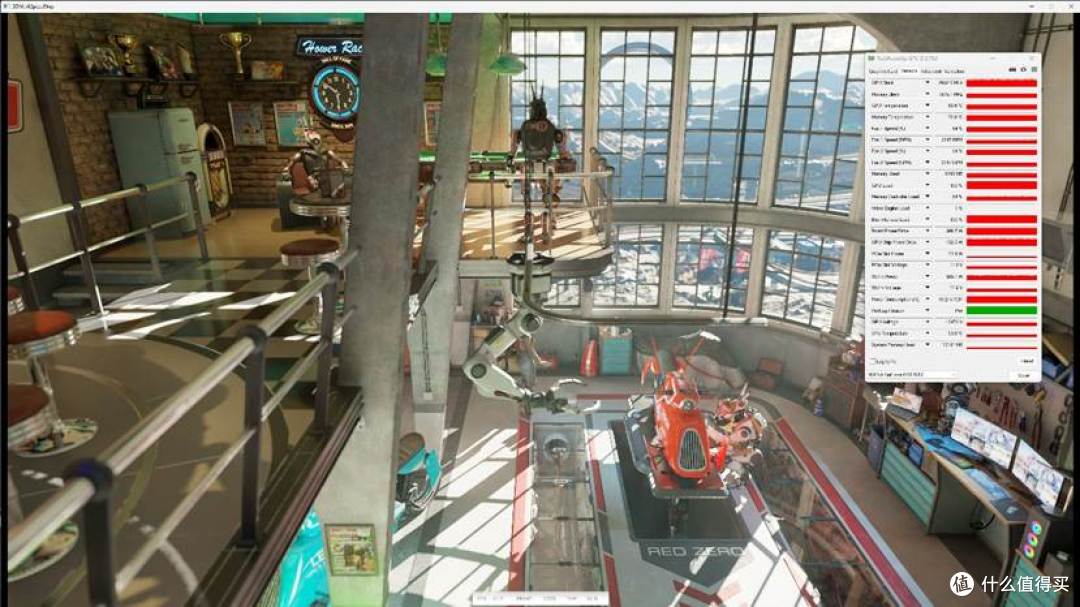

3DMARK speed way窗口循环10分钟69.6/76度peedway循环10分钟后稳定69.6度,PUBG场景10分钟后67.9度,显存温度则始终保持在80以下,此时显卡风扇转速读数为1900~2000rpm,机箱在脚边的场景下会有轻微噪声;显卡在待机场景下保持45~48度左右并保持风扇停转状态,手上这片显卡在负载过程中没有出现啸叫问题。
结语:扎实堆料、超高频率的非公版次旗舰

在本次详细拆解中,影驰RTX 5080 HOF OC LAB Deluxe-X的实际表现相当优秀,14+6+6的高规格供电配合400W功耗上限的OC bios,让显卡在理论图形负载中始终保持在2925~2970MHz高频范围,实际性能符合其旗舰超频定位;4x8mm热管+4x6mm热管+大面积均热板+大面积压铸中框+回流焊工艺+三槽加厚散热片下,即便在高负载场景下核心温度依旧维持在70度以内,显存温度始终在80度以下,作为超频卡来说温度表现相当理想;视频输出接口镀金、全贴片元件发烧级堆料、高冗余规格PWM方案以及PTM7905相变导热贴等细节都彰显其设计中的诚意;3年半质保相比传统3年更长一些,可靠性值得肯定。
管家认为,影驰RTX 5080 HOF OC LAB Deluxe-X是一款用料和设计都相当有诚意的预超频显卡产品,其实际负载频率高达2925~2970MHz就是最好的说明,适合资金充裕的硬件发烧友和游戏玩家选择。
