为了一棵树，我买下了一片森林——5775C塞进2.8升ITX（ZS-D1）的圆梦折腾记

写在前面的一些废话

现在估计5775c诈尸的热度也没了，其实我也是7月大船刚来时候就买了这U，但直到这个十一才终于塞进了ITX机箱里面，装x赶不上热的也没办法了。

本文是我在张大妈的第三篇文章，有了前两篇文章的经验，我决定5775c开两篇文章，单篇文章精简点，排版也比之前会弄了，应该不会再因为冗长让值友们看得云里雾里了。前两篇文章我都写了8000字样子，第一篇算是日常瞎折腾的分享吐槽，太长不看其实也没啥；第二篇研究20系N卡Boost4.0的文章花了我好几天时间反响一般就感觉有点尴尬了，不过我那RVZ03闷罐确实测起来也问题多，有机会我换个散热好的机箱再测下几个boost温度点，整理完善下文章。

UHD630超冒烟能否战Iris Pro 6200？I家三代四款核显大战，5775C折腾记补完如何才能快速换一种生活方式？参加#牛年Flag#征稿活动，征集你2021年的购物学习生活计划！>>点击查看活动详情老华丝| 赞54 评论49 收藏112查看详情

本文主要折腾点是这款小机箱本身，想上这款机箱的，我踩的雷具有普遍性。 而5775c折腾起来折磨人的地方还有一堆，我会说这是我上船以来的第三块z97嘛，CPU我都换过一个了，下篇文章再好好吐槽下这U，本人玩硬件也快10年了，这真是最折磨我的一个CPU。

肯定有人要说为啥不上锐龙2000APU，老平台的问题我很清楚，像样的主板都是传家宝，ITX主板本身二手市场就小，价钱就更感人了。这也是我在十一才折腾完的原因，z97 itx太难收了，5775c要完美发挥必须要配D3高频条，虽然现在也算便宜，但这是容易烂手上的东西，因为现在还用老平台的，除了少数升级需求，出于本身的性价比考虑，大部分人只会上D3 1600，内存方面需要提升性能的，不如整套换成魔改之类的了——D4现在太便宜了，D4 2400虽说比D3 2400性能差点（时序渣），但是两条8G可能要便宜100了。

5775c大船刚到的时候，一度价格降到399过，单论CPU价是真香，现在涨479了，虽然还是比锐龙2000APU便宜，但被主板内存性价比和可持续性（z97毕竟不能再升级了）一拉低就显得一般了， 当然如果你就上个d3 1600条子，不折腾超频，其实也是可以的，h97和丐z97也算便宜，但5775c有点兼容性的问题，我的技嘉z97板子就翻车了（下篇文章再喷），还是小白勿碰的玩意，总之我并不想安利5775c。

哪为什么我还要折腾？因为爱，因为梦！ 5年前5775c发布时候，笔者刚读大学，一直心心念念想装一台5775c的核显小主机摆在宿舍里，接个显示器也不至于跳闸（宿舍限电150w样子，高端游戏本都是直接跳），从小不喜欢用笔记本的我进大学后被逼着天天看笔记本小屏幕真的感觉瞎眼，无奈家境贫寒，只能当做梦 现在，曾经梦中的女神回来了，虽然我不知道她为何下船时候显得那么久经风霜，她在船前船上经历的让我不敢去想，但是对于爱（399）这算的了啥？果断准备好z97和高频D3接她回家。

装机清单

主角——i7 5775C

这批399的大船U不知道经历了些啥，都长得歪瓜裂枣的，我之前一颗U到手就是坏的，这颗脸上也一道刀疤

接下来的东西除了SSD全是为了CPU新买的，真是为了一棵树买下一片森林

AXP90i纯铜+定制背板（替换掉主板CPU插槽的背板）

利民（Thermalright）AXP-90I纯铜版支持115x4热管下压式散热器全电镀回流焊铜底47高度9cm风扇299元京东去购买

其实我并不想买纯铜的，我觉得不会有啥提升的，扇子都一样，热管和鳍片面积都一样，能有多大区别？我一直在等169的版本降价，结果折扣活动一直只有AMD版的，intel版等了一个多月一点没降，结果纯铜版十一突然降到259，还出了每100-10，忍不住剁手了， 也罢，也算更配我的内存颜色。

鉴于利民的坑爹设计——散热器只靠背面4个螺帽固定，加之纯铜版有490g，快一斤了，更加需要配个背板了

ZS-D1机箱

买它纯粹因为小（我不需要独显，有PCIE位的都觉得浪费空间），且电源可以内置，我不想拖一个砖在外面。本来想配机箱的是肖邦，也是5年前我就种草的，但听说axp90装肖邦上会离侧面板钢网过近，让风切声变大，只能放弃了。

影驰GAMER DDR3-2400 8GB*2

400鱼上收的，可能溢价了50，但是我逛了好久看到的唯一带盒子的，成色蛮不错的，而且感觉真的好看，这税交了！

华擎Z97 E-ITX

前面已经吐槽过了，现在z97像样的板子真难收，各种传家宝，特别ITX板子。 我在返校前两天才550收到这板子，还好是同城的，临走前点亮了，没啥问题就留到十一再折腾了。

其实这板子我以前用4790k时候就买过，网卡挡板原装天线齐全。下面是同一家店，现在的价格和17年我买的时候价格，现在这个868的还是不带网卡天线的，带网卡和原装天线的1199。

SSD是一块祖传的850EVO 250G，烂大街的东西就不发图了，z97的m2口虽然是10Gbps的残废，但说实在能装个还是方便，省去走线的烦恼， 但这板子竟然只支持2242的。。。算了，还是用sata固态吧。

第一步的折腾——5775C开盖换液金

其实我本来是不想换液金的：第一、5775c体质比4790k是大倒车，超不上去；第二、5775c有两个die，面积还特别大，非常费液金，起码要1ml，然而cpu才399。我之前没换上itx主板前是用华硕z97-a 1.25v 4.1G用了一个月，非常稳定，AS120可以压住FPU，换AXP90I，风扇满速，裸板，一点FPU就碰96度墙（5775c这个温度墙是无解的，bios关掉过热保护也没用）。

本来我觉得FPU压不住也无所谓，反正日常是没这压力的，但是我忘了还有核显这回事，因为我potplay挂了madvr，我设置的配置算是榨干了GPU，结局是一点开压力大的4K视频potplayer刚出画面就秒蓝屏，于是不得不买了液金，开盖工具，其实开盖工具我之前买过，但是丢在学校没拿回来， 结果就是一套下来100大洋，1/4个CPU了。

电容和触点我涂了三遍绝缘漆， 说真的，3 4 6 8代都给我开过盖，5775c是我见过盖子里面元器件最多的，绝缘处理可不能马虎。

顶盖对应位置也要涂点液金，704不要涂太多，记得留出导气孔，耳朵那边不要涂满，后面压下去会填满缝隙的。

我在硬件群装x时候很多人都说液金是不是涂多了，我想看到这里的值友也会有这样的疑问。其实我也不想多用啊，都是钱，顶盖与die之间缝隙其实不小，液金流动性差，少了接触不良比不开盖还热，多了反而影响不大。不要问我咋知道的， 以前交过学费，之前我都是双面胶伺候，重开盖容易，这次5775c由于die和元器件几乎塞满了盖子里面，我是怕了，还是老实用704封上，没反悔余地还是第一次多用点液金吧。

盒盖器拧紧压1小时

对比开盖前，不说开过盖，你看得出吗？

我的做法是：盖子通过盒盖器盖上PCB以后，手指稍微压一下，过几分钟，拆下CPU，先用牙签剔干净PCB上和顶盖边缘多余黑胶，剔的时候会从顶盖边缘和PCB缝隙带出一点黑胶的，然后再用盒盖器拧螺丝压紧，这样压力会让里面的黑胶再出来点，把顶盖边缘和PCB缝隙前面剔出去的黑胶补上，顶盖边缘就非常完美密封了。

裸板FPU 6分多钟，风扇满速下也会到93度，但总归没到96度的墙 开始我还自我暗示，多出了几十买纯铜版还是有点用的嘛，就算只比169进步了3度，也是关键的3度啊。

然而后面装进机箱里面的结果无情地打了我的脸。

装机更是大折腾

这里得感谢张大妈各位值友，我在搜AXP90历史价时候看到各位对AXP90弯主板的吐槽留了个心，不过我错误的认为主要原因是重量导致的，我开始觉得169版本只有310g，蛮轻的应该无所谓，纯铜的因为重了快40%，我怕不保险才买了一块定制背板。

事实证明，弯主板不是散热器重量问题，是设计缺陷！如图，我螺丝大力拧到底了，散热器四个角和主板还有这么大空隙。原本AXP90就是四个螺帽从背面固定，不可想象若大力出奇迹，主板得承受多大压力。

细心的朋友可能发现了我散热器鳍片方向是南北通，这是为了避免烤热内存，说起来又是泪，且听我慢慢说。

ZS-D1自带的DC-ATX电源板由于上面这些电容，厚度有点大了，然后我的内存马甲也厚，华擎可能内存槽和主板24pin设计的也近，于是在几次插拔后。。。我只能这样用电脑了

不得不120大洋加运费在淘宝又买了一块薄一点的电源板

卖家宣传的卖点倒不是薄，兼容性好，而是AVX钽电容，我对这方面一窍不通，唯一吸引我的只有薄。。。

这种小作坊东西是没统一标准的，差点我就翻车了，我买的DC-ATX电源板和机箱本身带的板子4pin接口里12v正负是反的 。。。还好机箱里的交流转直流模块有保护，不然整个机器估计都得炸了，大家买之前记得问清楚，不要像我这样急着装，没搞清楚就先下手了。

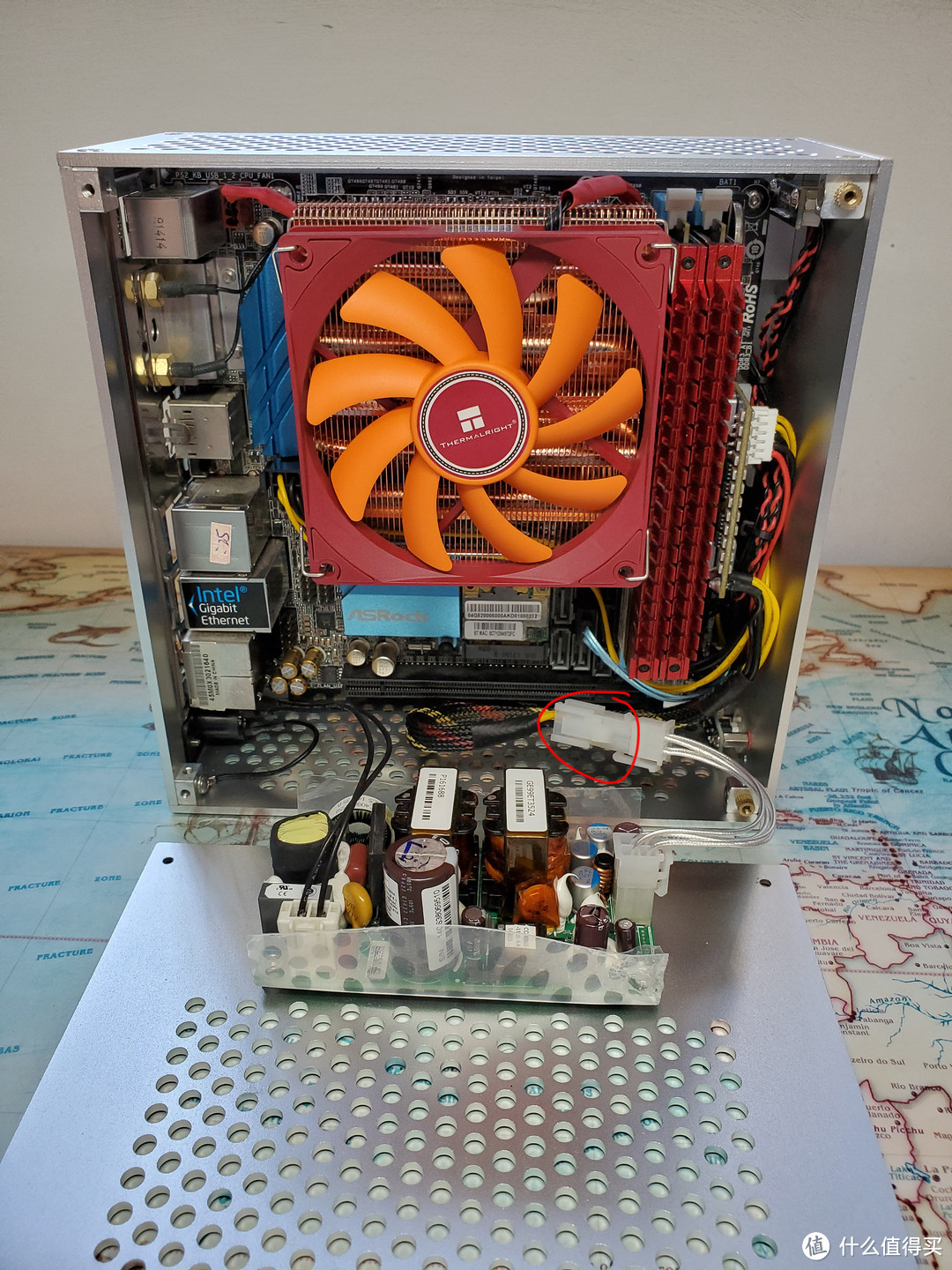

散热器鳍片南北通朝向

最后成品如图，红圈的地方我反接了，把正负对调后兼容了机箱上的交流转直流模块。

下压散热的鳍片对着主板IO和内存，机箱成了烤箱

前文开盖后的测试里AXP90纯铜确实可以把我的5775c 4.1G 1.25v压住，但是那是裸板，装进机箱以后，机箱冷的情况下，满转速FPU只能坚持2-3分钟不到96度，然后停止FPU，CPU温度是可以下来，但是这时候你再点FPU，没半分钟就直接96了——积热太严重了，整个机箱摸起来非常烫手。

开始我还是觉得FPU 2 3分钟会过热也无所谓了，反正比开盖前秒过热好，平时日用也没FPU这么高的压力，结果我就因为跟之前同样的侥幸想法而翻车了第二次。我发现我看4k片子虽然不会出现之前一点开视频就蓝的情况，但是拖动进度条过猛还是会蓝，或者黑屏重启，跑了下CB20也报错了，3dmark压力测试也是跑一会就蓝。

捣鼓了半天BIOS设置没解决问题，决定拆开机箱找问题，才发现内存非常烫 。

当时我散热器鳍片还是这样的东西通朝向，对着IO和内存，离得这么近，也是委屈内存了。

ITX一步走错就得全来，大卸八块拿出主板，散热器改了方向，算是改善了不少，但用久了热量积累了还是会出现蓝或黑屏重启。于是我只能放弃4.1G了，改成4.0G 1.2v用，我估计CPU内存控制器可能也有关系，然而4.1G已经这么热，我是不能再加电压了。

4.0G 1.20v温度功耗测试

室温22.8℃

现在FPU 5分钟不到90度，CPU功耗74w，之前4.1G 1.25v是83w。

跑了下甜甜圈，好久没见到甜甜圈不降频硬杠的卡了。。。5775c的核显可以跑到快100w，5分钟已经92度了。

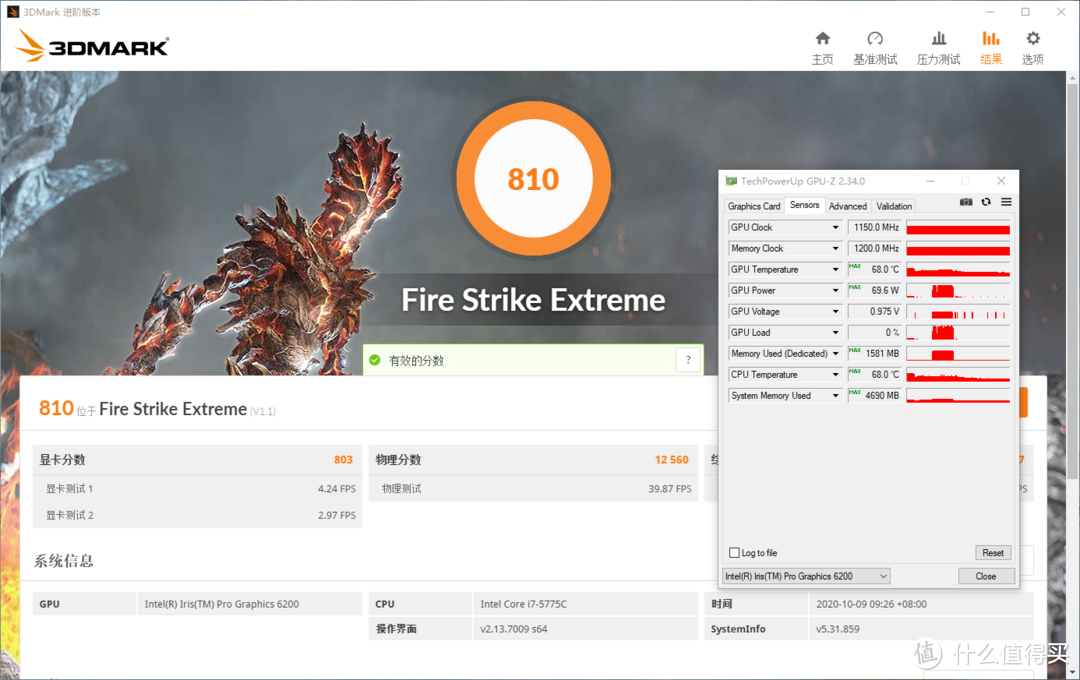

FSE功耗70w，估计玩游戏最多就这样了，单次FSE最高68度。

额外插一句，超频使用过以前intel 3 4代i7的朋友如果还有映像的话，可以翻翻自己之前的跑分，5775c 物理分真的奇高，我这个分数大概跟同样用2400双通道的4790k 4.5G差不多，绝对是比3770k 4.5G高的。下篇文章里面再细说这问题。

现在4.0G可以随便跑3dmark的压力测试了，可以看出连续跑温度还是要高一点，机箱还是有点积热。

其实我馋5775c的核显性能主要是为了看片，1080p屏幕下madvr可以开到的配置已经比较可观了。其实理论上要最大化利用GPU的性能，应该是做好几个配置，不同分辨率适配不同的配置，但我这人懒 ，喜欢一个配置打天下。5775C的核显放大算法NGU都能开到med了，缩小算法有点翻车，最差的cubic都开不动， 但意外惊喜是开DXVA2画质真的好，这应该不是靠GPU流处理器运算吧，看来i卡视频方面造诣是有点功夫。

测试影片是4K Remux HEVC马戏之王，靠CPU软解，GPU只用来运算madVR，平均码率64.2Mb，GPU-Z是打开影片以后再开的，所以不会记录到播放前的数据。左边的窗口是平均值，右边是最大值，平均33w，最大42w。 我个人还是挺满意的

最后晒点装机成品图和桌面照

（2021/03/03更新）

与一罐红牛的大小对比

竖起来高度只有1.5罐红牛的样子，2.8升的机箱是小巧啊，Very Good！

立式摆放效果

ZS-D1这机箱我觉得立式摆放前面板看着最和谐，于是去年十一装完机后，机箱也是先立着摆了一段时间。但这样的话右侧板四个卧式摆放用的脚垫就直接暴露在视线内了，总感觉别扭，虽说是可以撕了了事。但另一方面，由于机箱立起来本身就很窄，上方又全是散热孔，而各大主板厂的原装WIFI天线又基本是延长式的，这就没法放了，我在机箱屁股后面接了两根某宝几元一根的胶棒天线代替，这也让我感觉丑丑的 。

卧式摆放效果

把机箱卧过来后，机箱交流转直流模块在侧板的安装位置正好可以摆个技嘉主板的WIFI天线，也让侧板缺一条边的网孔看着没那么不和谐了。 最惊喜的是，信号居然好了不少，现在一直能满格了，这倒是没想到的。

威迅USB3.0分线器HUB转换扩展拓多功能笔记本台式机电脑免驱3.5音频接头耳机孔麦克风音响箱带独立外置声卡69.9元天猫精选去购买

我放在机箱右边的这款集成3.5耳机和麦克风口的USB3.0 HUB，要特别推荐下。如果对音质没有要求，可以说是各种DIY定制机箱的福音 ，因为这类机箱通常前面板都不会开音频口，每次要用耳机都要去机箱屁股接还是有点麻烦的，拓展出来的3个USB3.0也顺带便利了USB设备的使用。

虽然折腾的过程是很折磨人，但是弄成以后真的满足感爆棚，这就是DIY的乐趣吧。
