拆解报告:AENZR 100W USB-C to USB-C快充编织线

2020-02-18 17:24:21 2点赞 1收藏 1评论

在今年的CES展会上,多家品牌商推出了100W USB PD快充充电器,并且部分产品已经量产出货,预计2020年将迎来大功率快充配件的爆发。作为与充电器配套的100W快充线,其后续的市场需求量也就相应大了很多。

最近充电头网拿到一款由AENZR推出的100W USB-C to USB-C快充编织线,其线长1米,为了满足100W的传输能力,内置了一颗E-Marker芯片,快充更安全。下面我们就一起来看看这根快充线的做工如何。

一、AENZR 100W CC快充线外观

拆解报告:AENZR 100W USB-C to USB-C快充编织线

AENZR这根CC快充线使用塑料袋子包装,袋子正面透明设计,方便实物的展示和售卖,袋子上印有AENZR品牌以及“AENZR links your lives”字样。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

背面则印有产品描述信息以及售后联系信息。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

打开包装取出线缆,AENZR这款100W CC快充编织线使用魔术扎带捆绑整理,线身材质为TPE+尼龙丝,线身整体呈黑色,结实耐用不易脏。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

线头使用金属外壳封装,结实牢固,两侧为凹凸齿设计,增大受力方便用户插拔使用,此外金属外壳中间位置设计有AENZR品牌。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

金属外壳表面喷砂处理,手感细腻。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

线头和线身交界处进行抗弯折处理,并且网尾加长设计,保护性更好。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

线身编织外衣看起来很紧密,整根线光滑无毛刺。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

使用卷尺实测线长约1m,适用于电脑充电、手机充电、移动电源充电等大部分使用场景。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

使用游标卡尺实测其直径3.92mm。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

使用ChargerLAB POWER-Z KM001C检测,显示该线缆带有E-Marker芯片,电力传输能力为20V/5A,数据传输能力为USB 2.0。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

实际充电测试,使用AENZR这根快充线搭配100W充电器给定制100W移动电源充电,显示充电电压19.18V,电流5.18A,充电功率达到99.5W,测试显示该线缆支持100W充电,并且充电时线缆正常工作,没有出现异常情况。

二、AENZR 100W CC快充快充线拆解

拆解报告:AENZR 100W USB-C to USB-C快充编织线

切割掉金属外壳,线头里面整体进行封胶保护,黑色封胶中间部分略小一圈,用以固定金属外壳。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

切割掉黑色封胶,可以看到PCB板上的E-Marker芯片,红色线芯焊接处焊点饱满。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

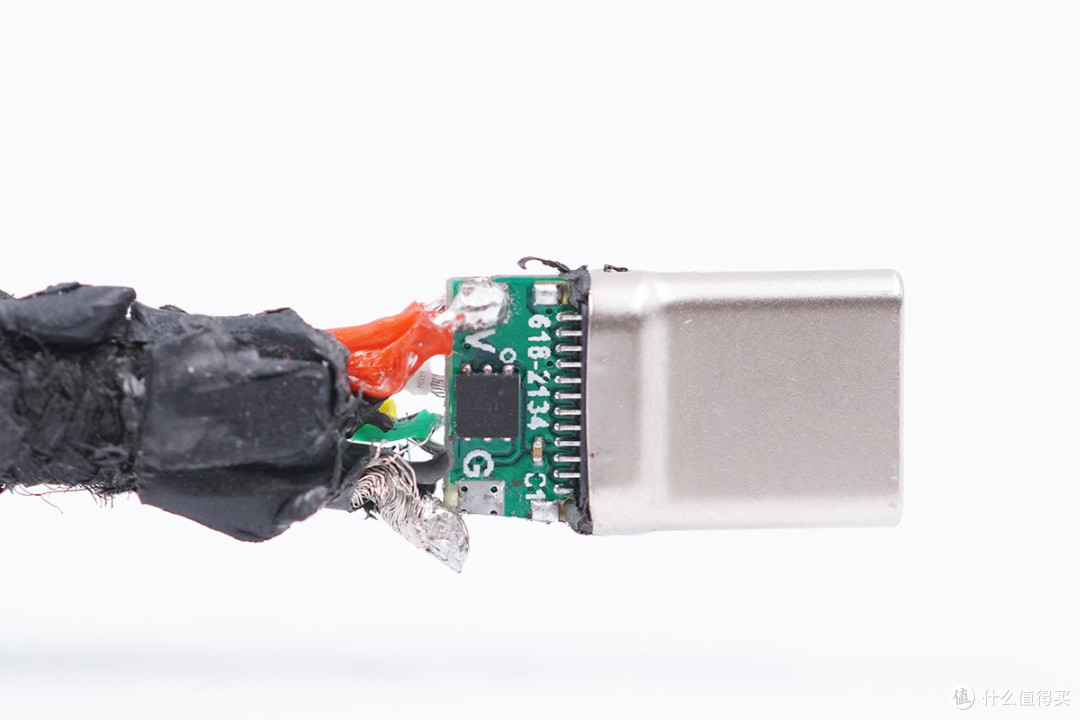

E-Marker芯片特写,丝印332 1931,来自慧能泰半导体,型号HUSB332。这是是慧能泰推出的最新一代耐高压电子标签芯片(eMarker),已经通过了USB-IF协会认证,TID号:875,其针对市场上客户的各种应用和兼容性反馈,作了一系列的性能改善和可靠性提升。HUSB332可被搭载在USB2.0线缆(5A线缆)、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

慧能泰HUSB332主要特点如下:

•  获得最新的USB PD3.0认证,TID 875。

•  去除VCONN1和VCONN2引脚上的去耦电容,零外围器件方案。

•  CC,VCONN1和VCONN2引脚支持25V高压保护。

•  可支持雷电3 40Gbps高速数据通信。

•  支持Modal Operation命令。

•  支持Get Manufacturer Info命令。

•  可选多次烧写和烧写锁死。

HUSB332支持DFN-6L封装,尺寸为 2 mm x 2 mm x 0.75 mm, 0.65 mm 管间距,未来将有更多的封装类型推出。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

PCB板背面各线芯整齐排列焊接,焊点饱满,有两个端子是拆解过程中碰歪了。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

这条线缆另一端线头的内部做工同样扎实可靠。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

再来看一下线材的横截面,很容易看得出其中各个线芯的线径大小,其中两根红色正极线芯加粗设计。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

切开一小段白色塑料外皮,外皮与金属编织网结合十分紧密。外皮底部能看到被金属编织网挤压出的印记,内部的屏蔽网进行交叉编织,使得编织网层更加结实牢固。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

金属屏蔽网下面使用屏蔽锡纸对线芯进行包裹,起到屏蔽保护作用。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

电力线芯特写,由镀锡铜丝组成。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

红色线芯特写。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

另一根红色线芯特写。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

绿色线芯特写。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

黄色线芯特写。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

蓝色线芯特写。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

白色线芯特写。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

线材部分一览,从上到下分别是编织外衣、TPE塑料外皮、金属屏蔽网、锡纸屏蔽层、电力线芯和数据线芯。

拆解报告:AENZR 100W USB-C to USB-C快充编织线

全部拆解完毕,来张全家福。

充电头网拆解总结

AENZR这款100W快充线的编织外衣编织得很紧密,整根线光滑且结实耐用。经过充电头网实际测试,显示该线缆带有E-Marker芯片,电力传输能力为20V/5A 100W,数据传输能力为USB 2.0。线长1米可以应对大多数使用场景。充电头网通过拆解发现,这根快充线插头内部使用硬封胶进行全覆盖包裹,内置慧能泰半导体HUSB332 E-Marker芯片,每根线芯均由镀锡铜丝组成,线芯和PCB板焊接得很牢固,焊点饱满,整体做工不错。
