拆解报告：Baseus倍思 Encok WM01 真无线蓝牙耳机

Baseus倍思是深圳市时商创展科技有限公司旗下一个集研发、设计、生产、销售为一体的消费电子品牌，于2011年创立。Baseus由品牌广告语Base on user简化而来，代表着品牌坚持站在用户角度思考。

经过8年的成长Baseus已经成为中国消费电子行业较为知名的企业，大家最熟悉的莫过于其手机配件产品。近年来，倍思在音频行业也有所动作，其官网在售的音频相关产品就有数十款。此前我爱音频网曾经拆解过倍思W04 Pro真无线蓝牙耳机、倍思W07真无线蓝牙耳机、倍思GAMO H08 3.5mm接口有线耳机和倍思 Q TWS真无线蓝牙音箱，品类十分丰富。

今天我们要拆解的是倍思 Encok WM01 真无线蓝牙耳机，是一款不到百元的入门级TWS耳机，清新的马卡龙色系、小巧便携的设计，5+25小时的续航，耳机支持敲击控制、支持蓝牙5.0，不区分主副耳，充电盒采用USB-C充电接口。看起来各方面的功能体验都很完善，下面就通过详细拆解看一下其内部的设计和用料吧~

一、Baseus倍思 Encok WM01 开箱

包装盒主体是倍思特色的灰黄色调，左上角为Baseus倍思的品牌Logo，下方的ENCOK MUSIC是倍思音频系列产品的名称。中间区域为耳机和充电盒的渲染图；型号WM01真无线耳机。顶部有一个挂钩便于店铺内的展示。

包装盒为天地盖设计，背面是模特的实际佩戴效果图，下面是品牌的中英文对照信息等。

包装盒一侧有三个产品特色功能：蓝牙5.0双发互联、敏捷触控调节、PU复合膜重低音。

包装盒另一侧是产品的详细参数。Baseus倍思 Encok WM01真无线蓝牙耳机，ABS材质，蓝牙5.0，耳机听歌时间5小时（70％音量），配合充电仓听歌25小时。耳机电池容量40mAh，充电仓电池容量300mAh，耳机额定输入DC5V⎓50mA，充电仓额定输入DC5V⎓300mA，充电时间1.5小时，Type-C接口。

包装盒内物品，耳机和充电仓、充电线缆、额外附赠的硅胶耳塞以及说明书。

充电线缆为USB-A to USB-C接口，壳体上有Baseus倍思的品牌名。

额外附赠的两对硅胶耳塞，耳机上自带的是中号。

充电盒整体为ABS材质，饰品盒的外型，体积比较小巧，顶部有“Baseus”倍思的品牌Logo。

充电盒正面盒盖开合处，有一条灰色的装饰腰线，下面还有一个指示灯。

USB-C充电接口位于充电盒背面。

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对Baseus倍思 Encok WM01进行有线充电测试，功率约为1.4W。

耳机平放在充电盒内。

盒盖内侧的信息，型号Baseus倍思 Encok WM01，耳机电池容量40mAh/0.148Wh，输入5V⎓50mA；充电仓电池容量300mAh/1.11Wh，输入5V⎓300mA，中国制造。下面的图标分别是欧盟CE认证、5年内可循环使用标志、使用高度2000米以下、不能随意丢弃。

充电座舱内的充电触点。

耳机内侧充电触点有绝缘贴纸，减少运输和销售过程中的电力损耗。

Baseus倍思 Encok WM01 真无线蓝牙耳机和充电盒。

耳机和充电盒共重33.2克。

充电盒单重24.9克。

左右耳机共重8.3克，重量较轻。

二、Baseus倍思 Encok WM01 充电盒拆解

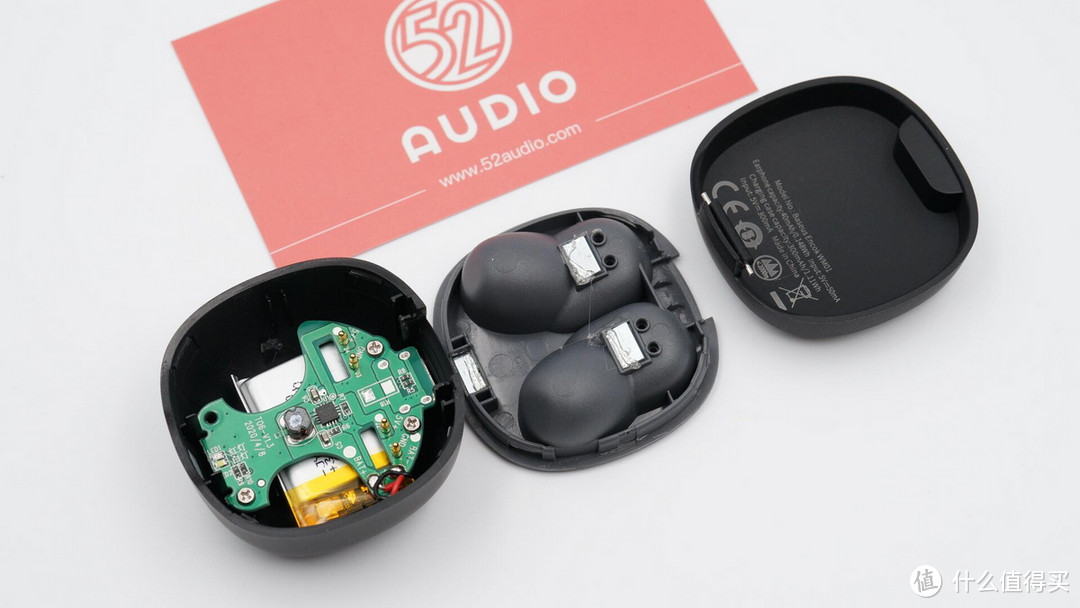

首先来拆解充电盒，看一下其内部的电源管理系统。撬开充电座舱即可看到内部结构，采用封胶+物理卡扣固定。

充电座舱内侧，耳机位置有条形磁铁固定耳机，盒盖开合处有条形磁铁吸附盒盖。

主板和下面的软包电池通过螺丝固定在壳体上。

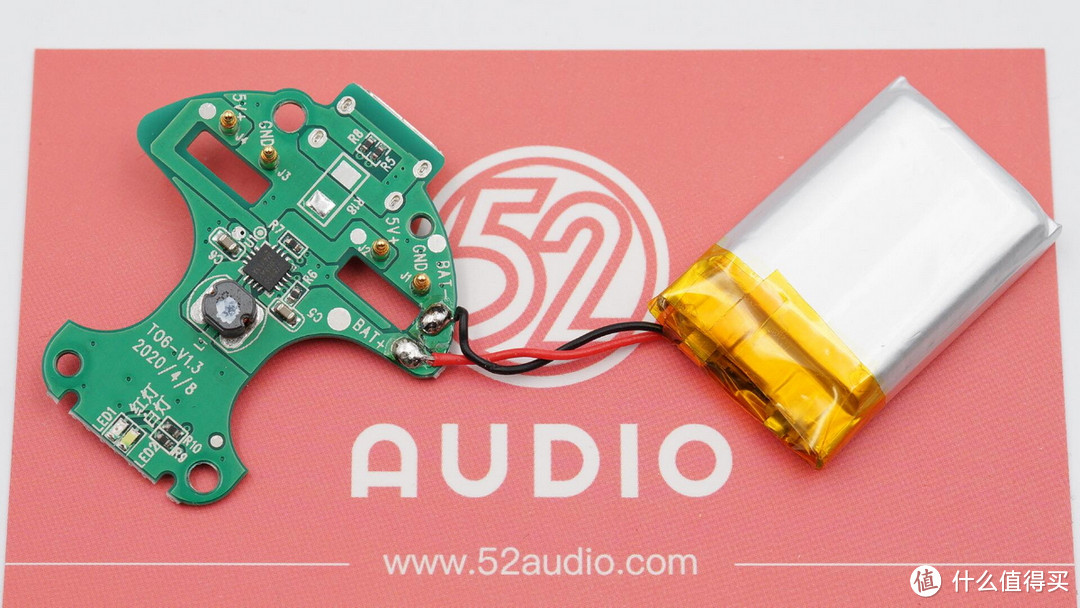

卸下螺丝，取出内部结构，电池通过导线连接至主板，焊点圆润饱满。

另一侧电路展示。

充电盒采用USB-C接口输入电源，输入接口附近有保护电路。

TPS思远半导体 SY8701输入过压保护芯片，过压保护点由外部电阻设置。

主板另一侧是电源管理电路，只有一颗主控芯片，电路非常精简。

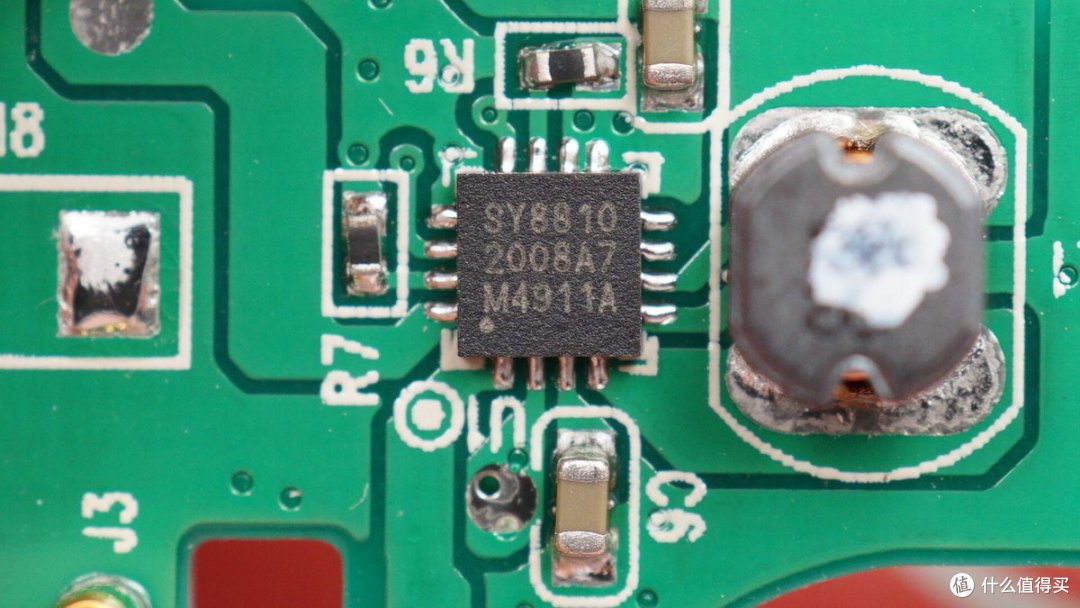

TPS思远半导体SY8810是一款专为TWS耳机充电仓设计的高性价比SoC芯片。

思远半导体SY8810采用QFN-16封装，集成了智能化的电池充放电管理功能和充电仓的控制管理功能。其中电池充放电管理功能包括：高达1A充电电流的开关式锂电池充电管理，效率高达93%；内置NTC温度保护功能，能够实现对锂电池的温度保护和分段充电电流调节；充放电带智能路径管理功能，在同时进行电池充放电的时候，放电优先；高达1A的5V升压放电输出电流，并针对TWS耳机的应用进行了DC-DC升压效率转换-在0.1A小电流输出时效率为93%；独立的两路输出确保了对TWS两个耳机进行充电时候的安全可靠性和智能化控制。

思远半导体SY8810还集成了充电仓的智能控制管理功能，包括按键控制开关及支持HALL传感器检测充电仓开盒关盒；双路独立的耳机入仓、出仓检测功能；耳机放入自动启动充电输出-耳机充满自动关闭输出进入待机模式；多种LED指示灯UI功能-支持1~4颗LED灯状态指示。SY8810极大地简化了TWS充电仓的产品设计，无需复杂的外围电路，只需要单芯片和简单的外围被动器件，就能够实现TWS充电仓产品设计。

据我爱音频网拆解了解到，思远半导体的TWS耳机充电盒电源管理芯片也已被OPPO、小米、魔宴、创新科技、网易、创新、索爱、乐蚁等众多知名音频品牌采用。

思远半导体SY8810详细资料。

降压后的电流进入电池之前还要经过一道电池保护板，由鑫飞宏的FHDW01高精度锂电池保护IC和一个FH8205A N-MOS管组成。

鑫飞宏FHDW01系列电路集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。采用SOT23-6小型化封装，外围元器件精简。

据我爱音频网拆解了解到，鑫飞宏的锂电保护方案目前已被漫步者多款产品和联想等品牌的TWS耳机大量采用。

鑫飞宏FHDW01锂电保护IC详细资料。

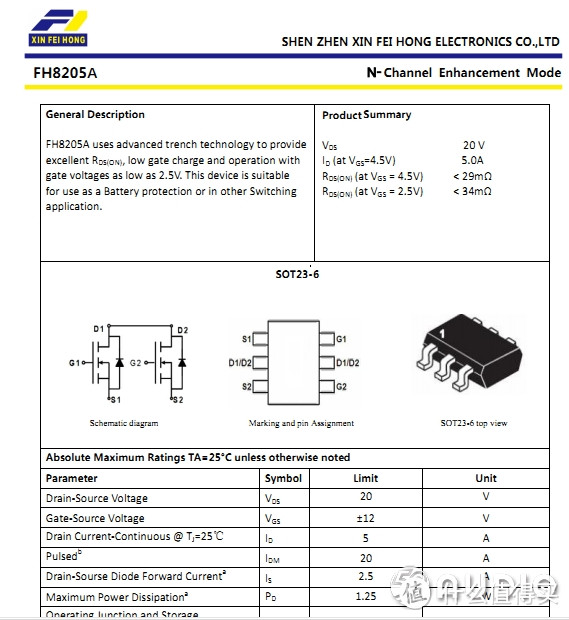

鑫飞宏FH8205A N-MOS管详细资料。

充电盒软包电池来自深圳市金宇宙能源有限公司，型号JYZ602030，额定电压3.7V，额定容量300mAh/1.11Wh。

电池输出的电流经思远半导体SY8810升压后给耳机充电，图为给耳机充电的顶针。

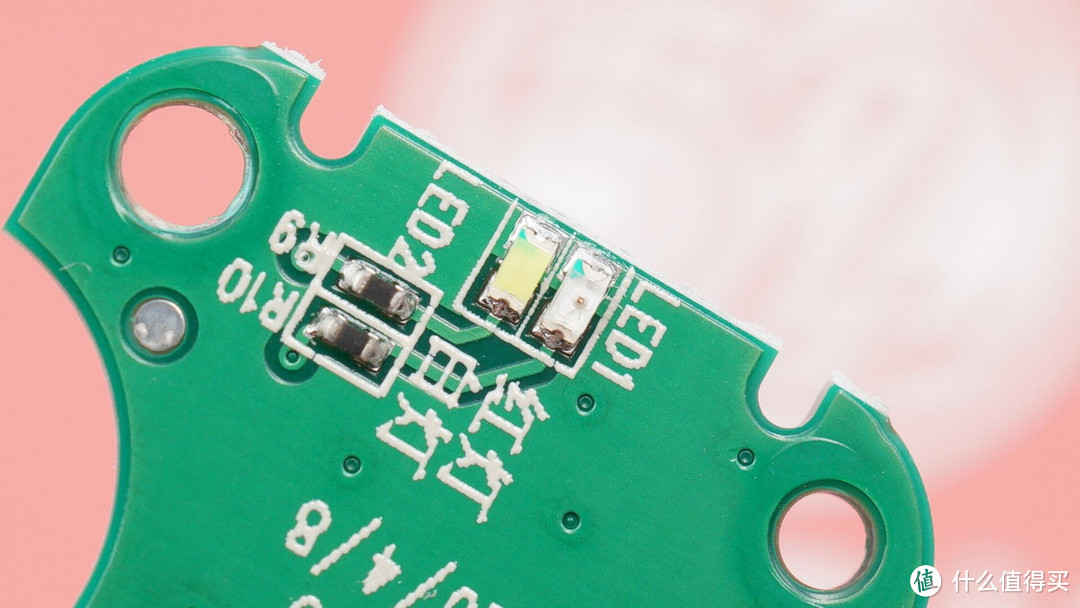

两颗LED指示灯特写，分别指示红灯和白灯。

三、Baseus倍思 Encok WM01 耳机拆解

下面我们接着拆耳机部分，耳机采用豆状入耳式设计，两侧有橡胶条装饰，同时也便于拿取。

指示灯开孔特写。

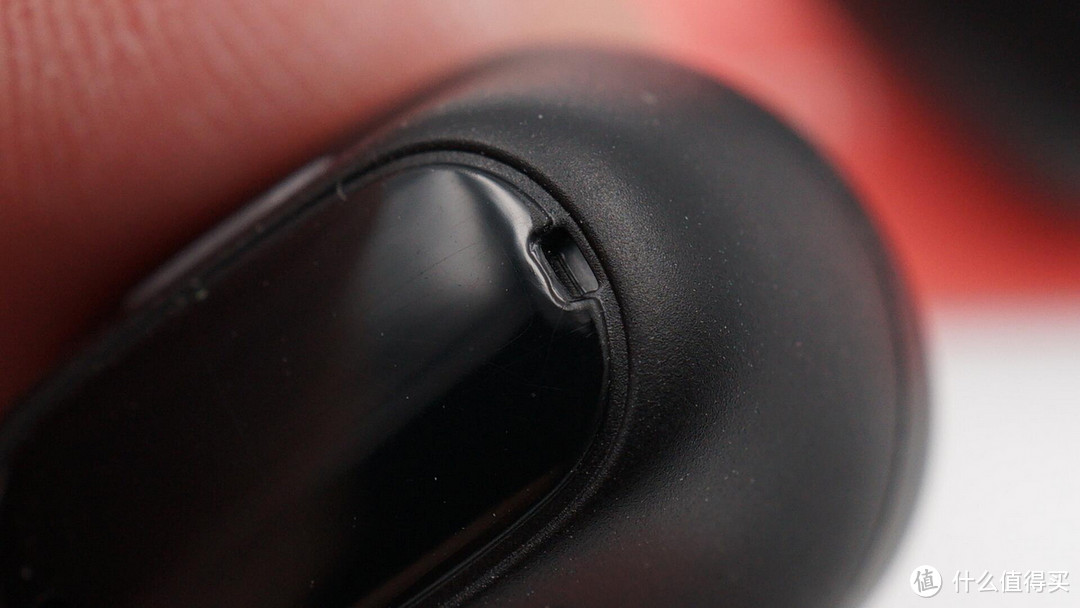

通话麦克风的拾音孔。

装饰橡胶垫特写。

耳机内侧的三个充电触点，下面是耳机的L/R左右标识。

泄压孔特写。

出音孔处有细密防尘网阻止异物进入。

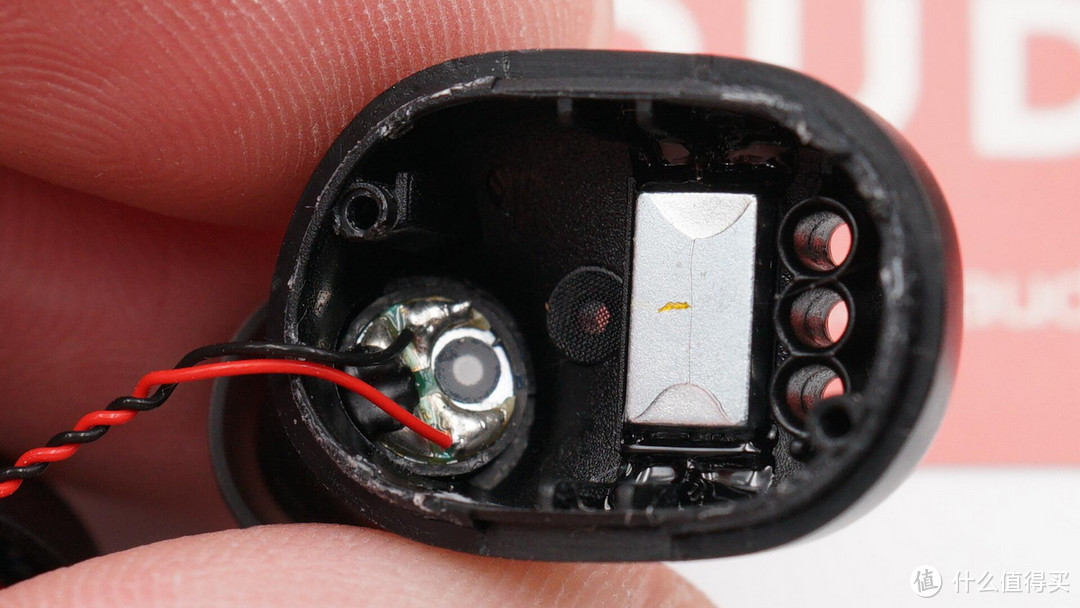

沿合模线拆开耳机可以看到音腔。

左侧是扬声器单元，右侧是吸附充电座舱的条形磁铁。

扬声器单元特写，通过导线与主板相连。

扬声器单元尺寸，约6mm。

取出主板和电池。

耳机外壳内部布局一览，外侧条形的是耳机的蓝牙天线，中间部分是触摸感应区域，主板上有顶针与金属触点连接。

指示灯的导光片。

通话麦克风的保护罩，提升密闭性和拾音能力。

耳机主板和软包电池与一元硬币的尺寸对比。

主板外侧电路一览。

两根顶针，分别连接蓝牙天线和触摸感应区域。

一颗无标芯片，用来检测触摸操作。

丝印P1XC的锂电保护IC。

两颗LED指示灯特写。

镭雕0314 EC13的MEMS硅麦，用于通话时拾取人声。

主板另一侧主要是蓝牙芯片以及外围元件，电路非常清晰明了。

主控芯片为珠海杰理AC6936D芯片，杰理AC693N系列芯片首创了充电脚通讯专利技术，并且采用QFN 4*4mm的超小封装设计。

杰理AC6936D支持蓝牙5.1，具有6mA超低功耗，自动配对、恒流充电、无损解码、HFi音质；支持立体声双耳通话，开机秒连，高清通话低延时，智能双发主从无缝切换，支持空中升级，智能充电仓，生产方便。

据我爱音频网拆解了解到，HolyHigh圣高 ET2真无线蓝牙耳机、Baseus倍思W04 Pro真无线蓝牙耳机、索爱真无线蓝牙耳机A1S、白牌AirPods Pro（杰理版）等产品均采用了杰理的TWS方案。

杰理AC6936D脚位定义图。

给耳机电池充电的铜柱特写。

导线连接电池正负极。

耳机采用的软包电池同样来自金宇宙，型号JYZ501013，额定电压3.7V，额定容量40mAh/0.148Wh。

拆解全家福。

我爱音频网总结

Baseus倍思 Encok WM01真无线蓝牙耳机，耳机和充电盒的体积都比较小巧，并且有多种清新的马卡龙配色可选，在同价位产品里比较有特色。

充电盒采用USB-C接口输入电源，首先经思远半导体SY8701进行过压保护，再经思远半导体SY8810降压为内置电池充电，再把电池输出电流升压为耳机供电；思远半导体SY8810支持按键控制开关、霍尔传感器检测充电仓开盒关盒，支持1~4颗LED灯状态指示，极大地简化了TWS充电仓的产品设计。充电盒采用金宇宙的软包电池，容量300mAh，有鑫飞宏的锂电保护电路。

耳机部分，倍思 Encok WM01采用了杰理AC6936D芯片，最高支持蓝牙5.1，智能双发主从无缝切换，低功耗，支持自动配对和恒流充电。耳机支持敲击控制，主板上有一颗触控IC；耳机采用单麦克风用于通话，软包电池同样来自金宇宙，容量40mAh，可以提供5小时续航。

作为一款百元级的TWS入门产品，倍思 Encok WM01从外观设计到用料都比较好，多种配色可选、小巧便携，耳机支持触控、续航也不错，是一款非常有竞争力的产品。
