不到300自己DIY高颜值热插拔双盘NAS，支持飞牛和某群

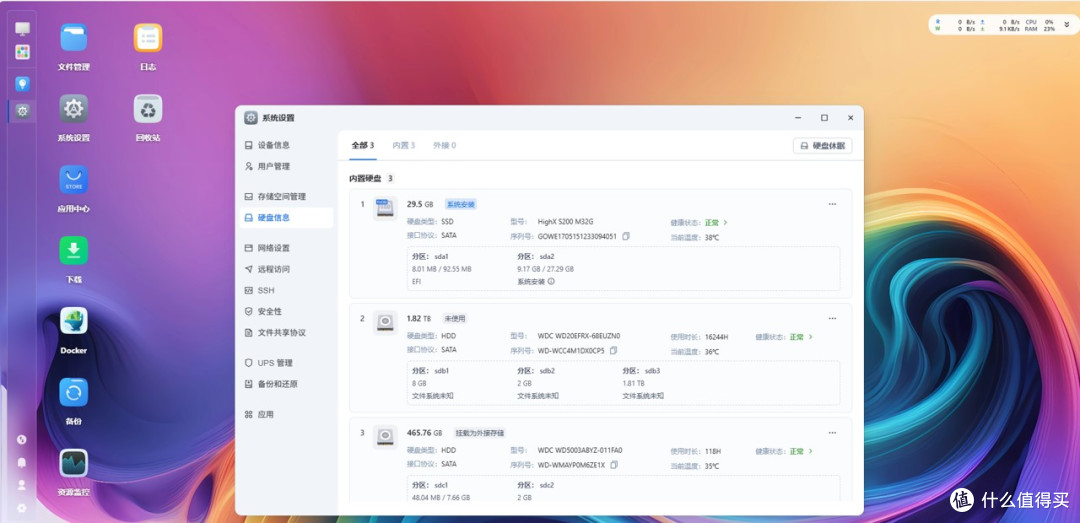

效果展示

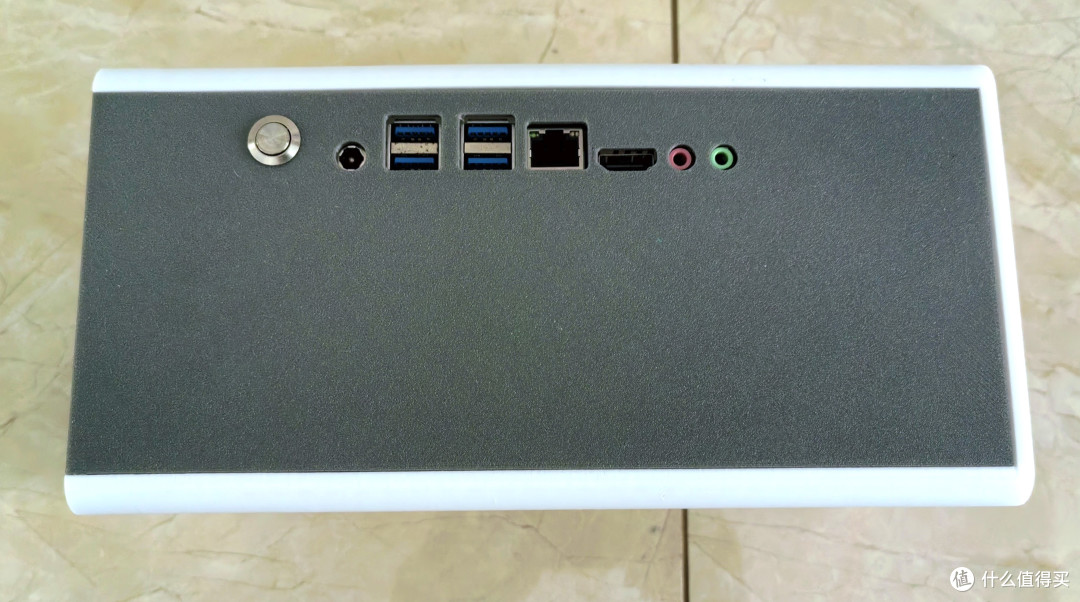

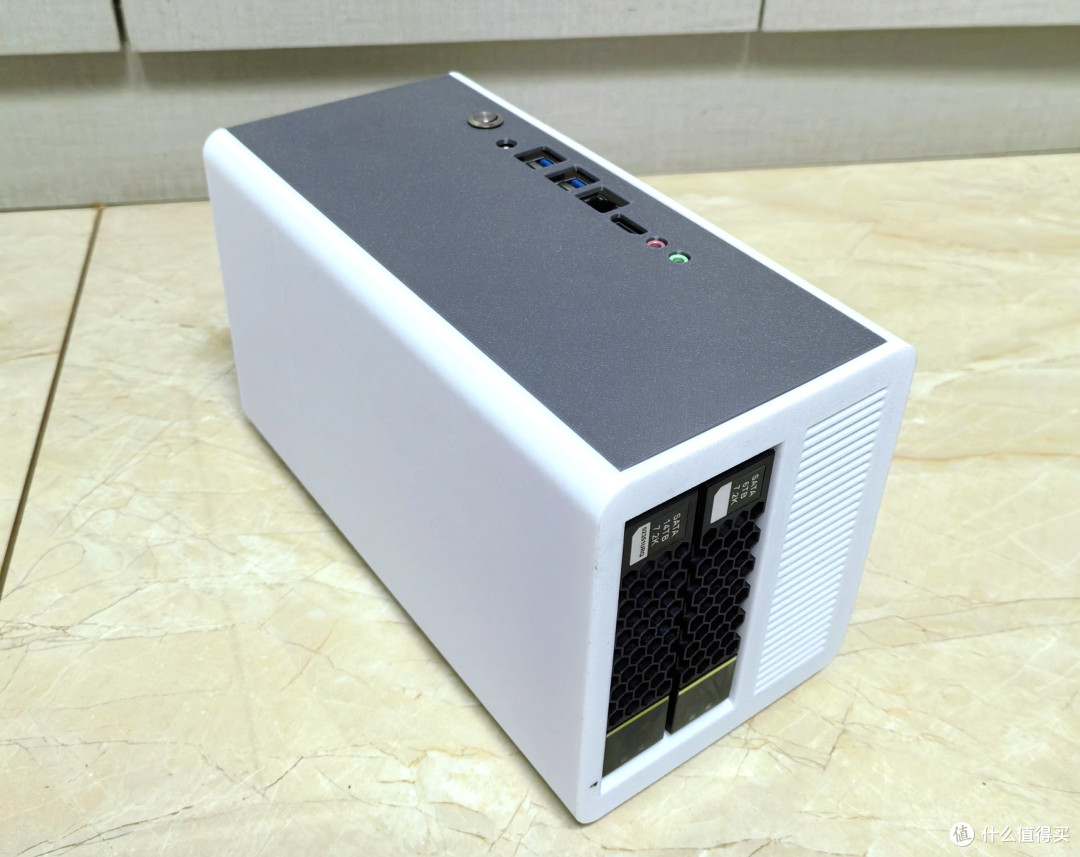

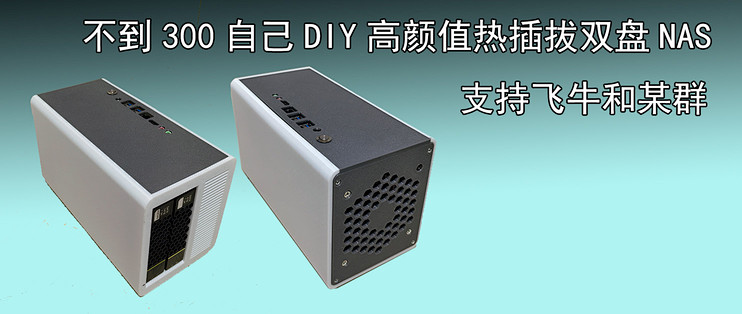

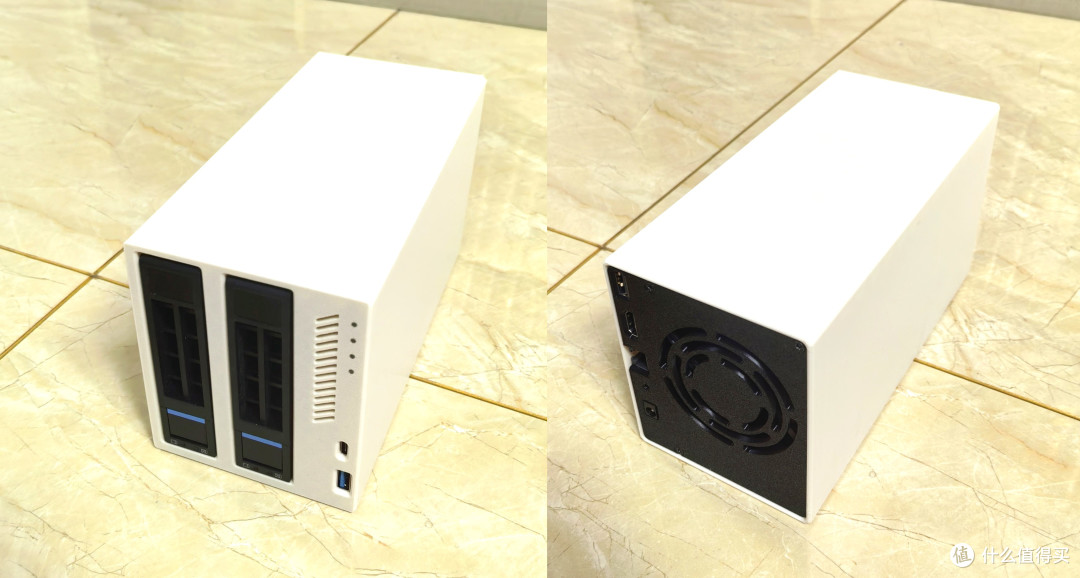

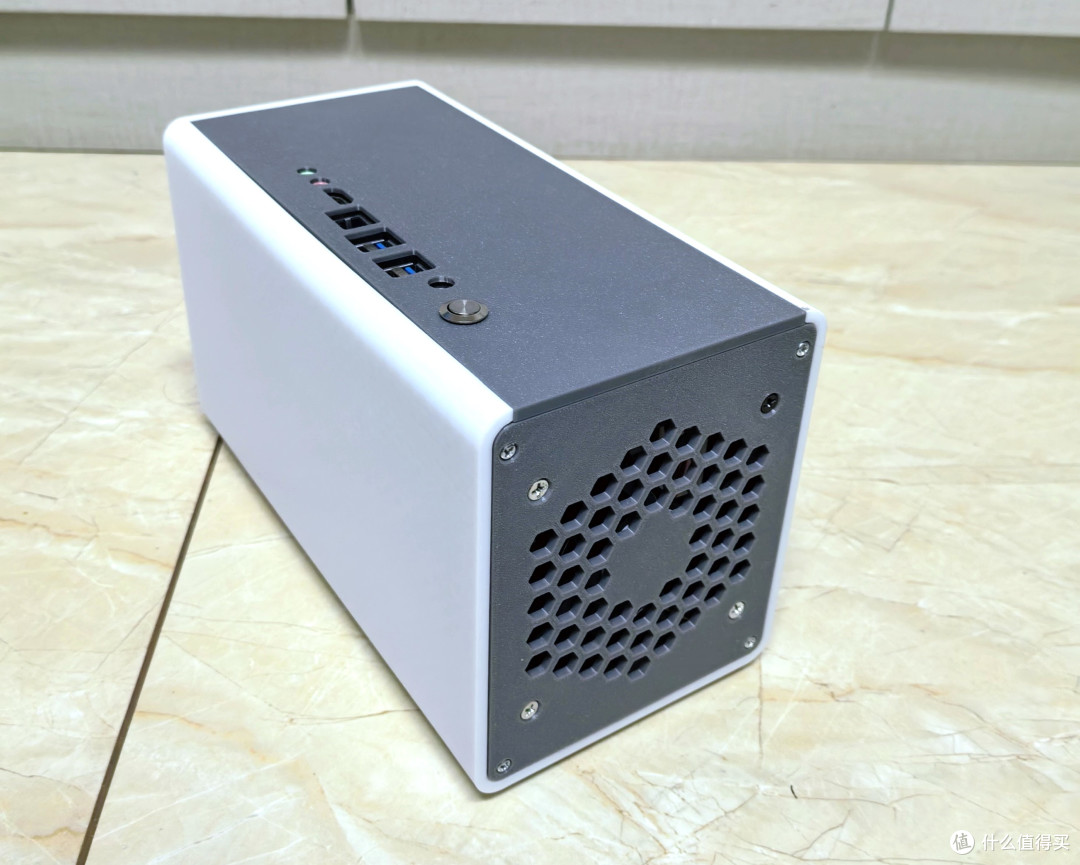

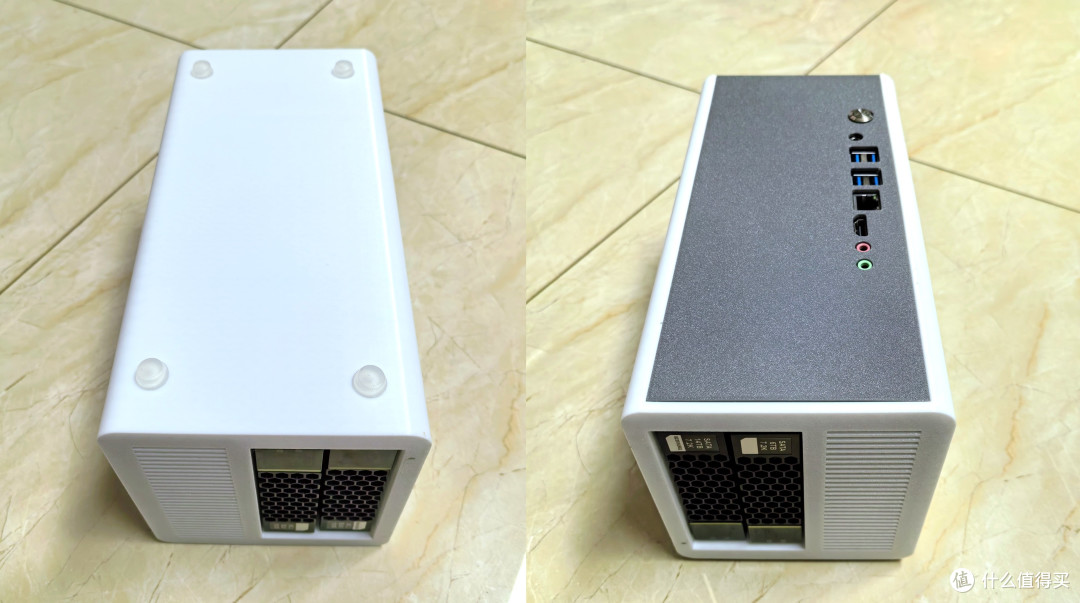

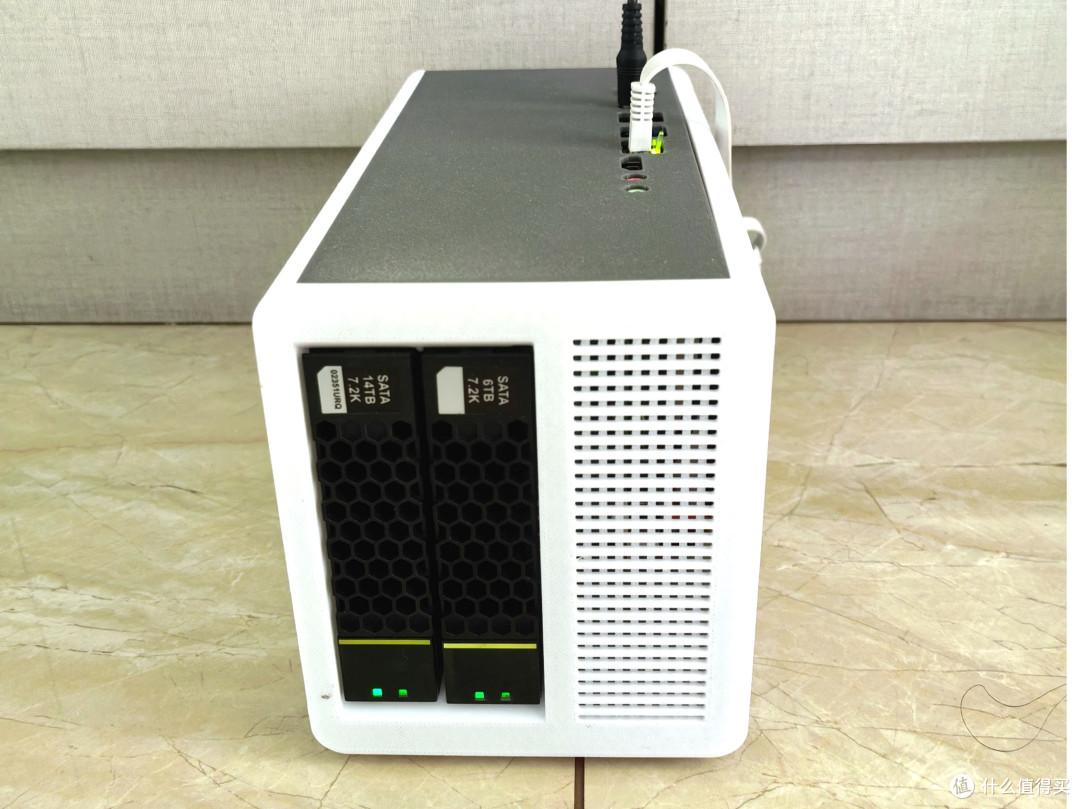

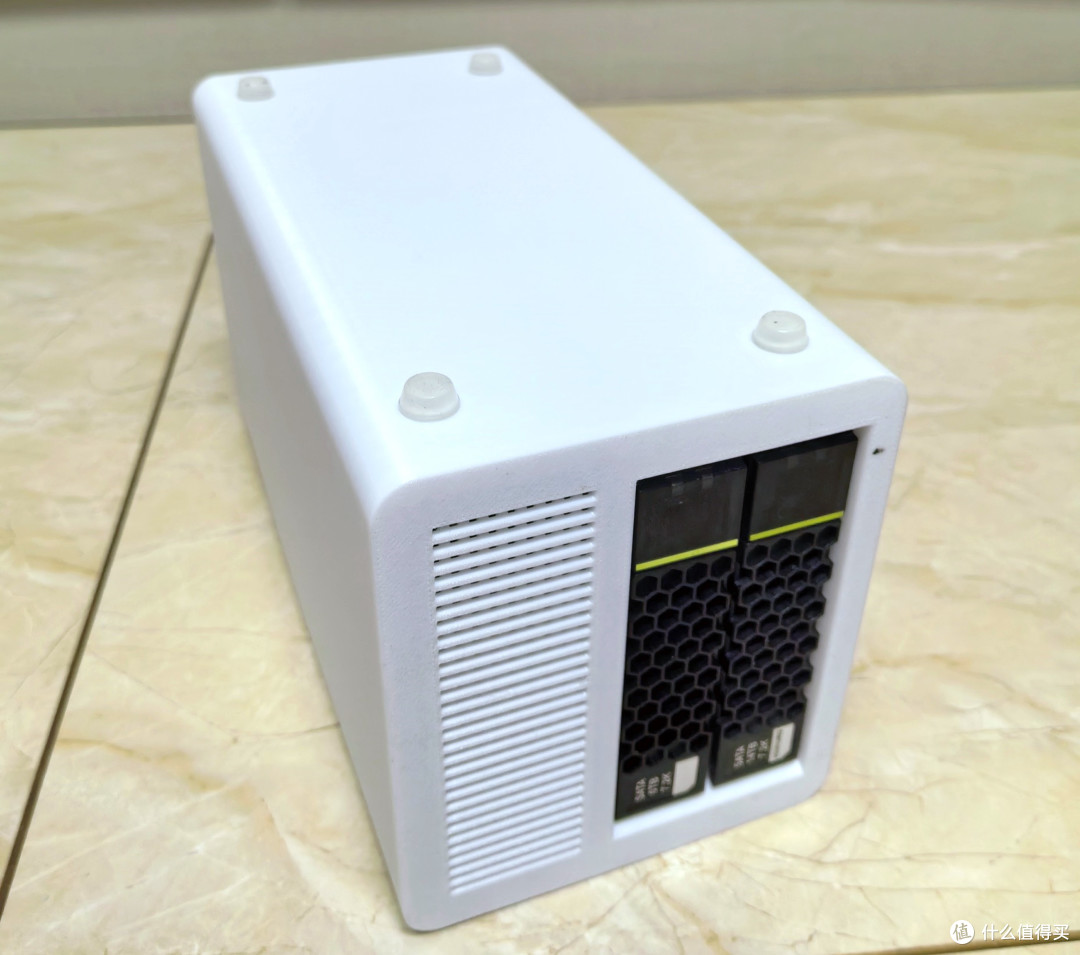

先上成品看效果

选型思路

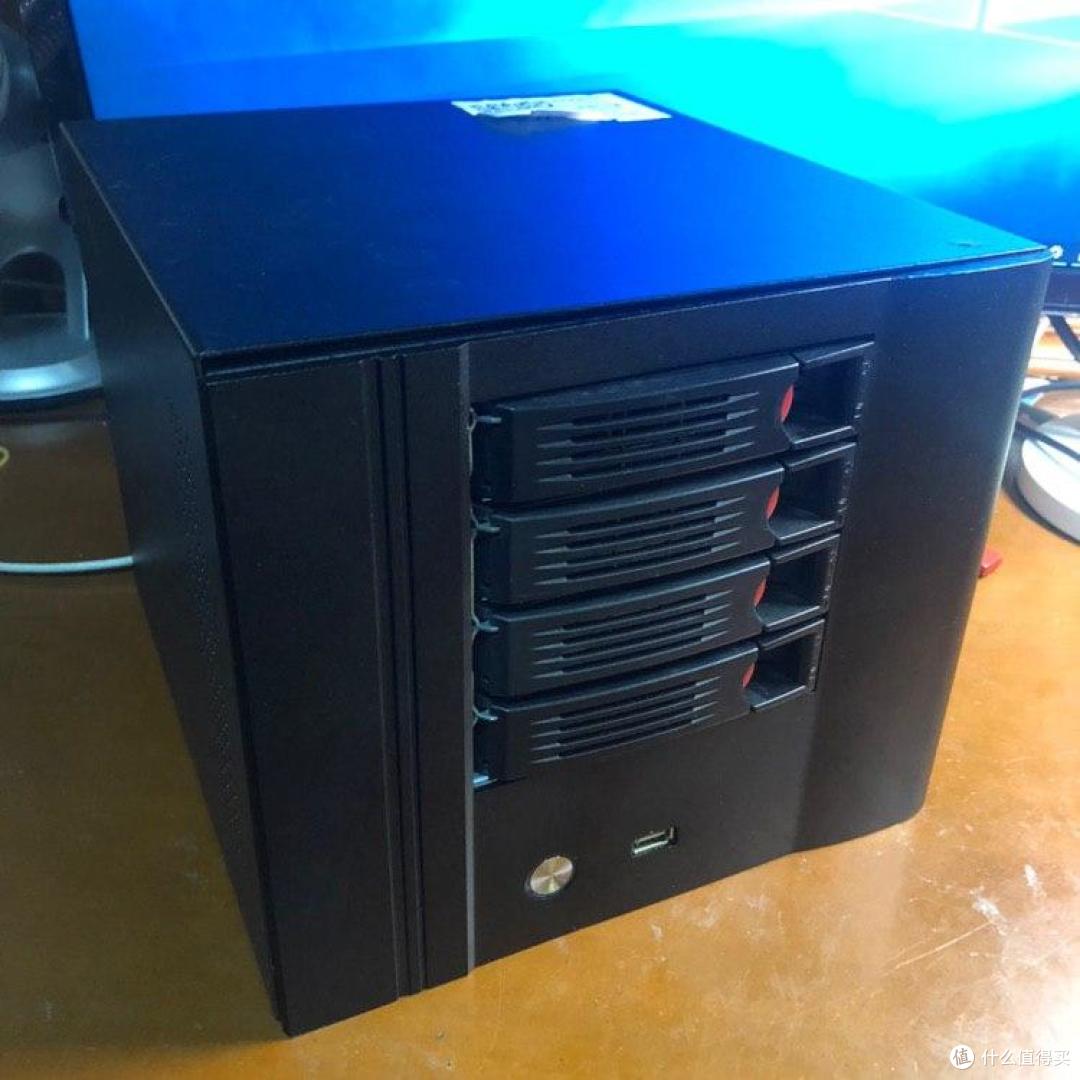

1. 为什么要DIY 有值友会说已经有了蜗牛，暴风影音这种半成品的矿渣，为什么还要diy一个nas，那就要说我在意的缺点是什么，我考虑还是双盘的的nas大小最适合家用，蜗牛这种四盘位的nas有几点不喜欢：主要还是太大，重量大，放在家里与家里显得有限突兀，这个大小既不能放在电视柜上，也不适合收到一般的弱电柜里，可能需要专门的地方；同时我不喜欢nas单独使用电源，1U的电源、四个硬盘散热加上1900或者3455这种10W的cpu功耗就决定了这种NAS必然是噪音大户或者小火炉。

而对大部分家庭用户而言，只是需要一个颜值可观，可以群晖或者飞牛的双盘x86机器，既不需要专门单独供电复杂性，也不需要因此带来的噪音和体积的突然变大。

CM360我仍然认为可以满足相当一部分人的nas需求，实际而言什么性能、复杂的功能，更多是折腾的快乐，折腾完了也就吃灰了；而本次带来的双盘位机器，就是用不到300的价格解决小巧高颜值双盘ARM的nas不能飞牛的遗憾。

2. 主板选型 既然定位是小巧方便、颜值可观，那就要尽量体积小的情况下，确保X86随意安装内存和系统的便捷性，功耗要低，当然价格越便宜越好

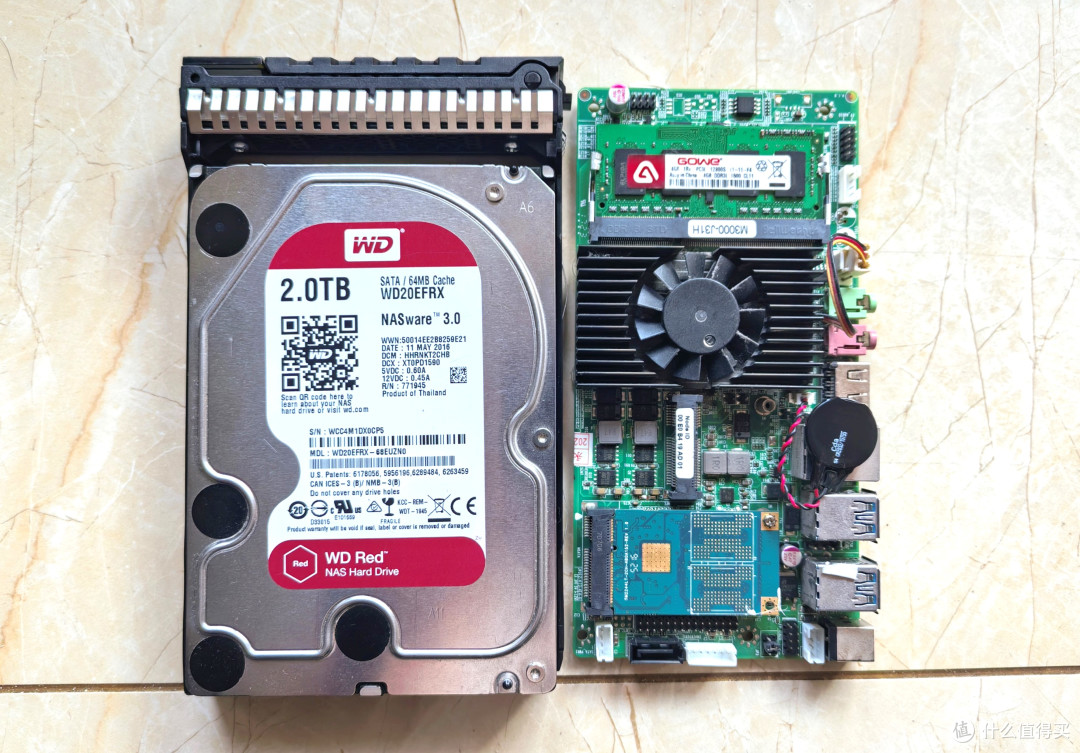

• 主板尺寸 我在二手市场发现很多17x8.5的主板，既有1900的、也有3160的、还有3865U的和AMD7110的，发现17x8.5的尺寸是很多一体机的常用尺寸，刚好是itx主板大小的一半，同时跟3.5寸硬盘放在一起就明白，这个太适合做3.5寸硬盘的NAS了，主板完全可以放在硬盘的侧面，如果有心可以双盘，可以三盘，几乎不浪费任何空间。

• 主板cpu 为了做成类似成品NAS的小巧外观，也为了减少噪音和大小，当然需要DC供电，而17x8.5的主板基本都是ITX主板，我更喜欢低功耗的，稳定，散热简单，所以我锁定了四核心且TDP6W的cpu，这个当然也有不少，3160,4120,5005，n100，考虑价格，最后还是3160吧，4120这个版型几乎没有，同时价格也番几倍

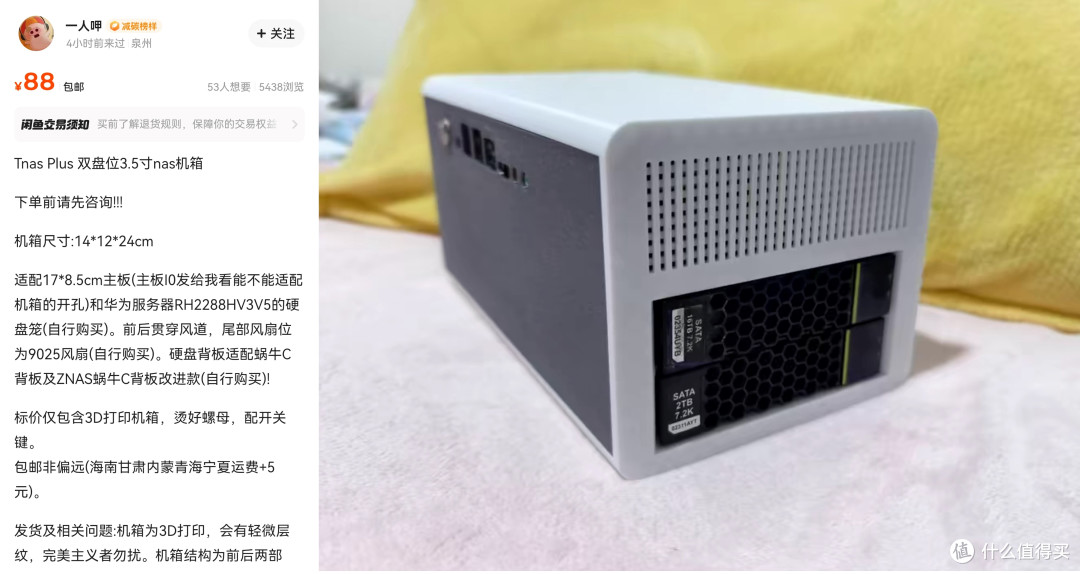

3. 机箱 很早就有想法要用17x8.5的主板搞个小巧易用的nas，奈何自己不会3D设计机箱，经过挺长时间，找到了tnas这个机箱，最近他家还上架了四盘位的机箱，有兴趣也可以做四盘位，得益于17x8.5主板的优势尺寸和省掉1U电源的位置，四盘位也比蜗牛等小。这个机箱是定制io，大部分17*8.5主板都是这种io，但是仍然要仔细对比。如有不同还有群友做了通用io的机箱，io隐藏在机箱底部，电源网口和usb等引出到机箱后面。

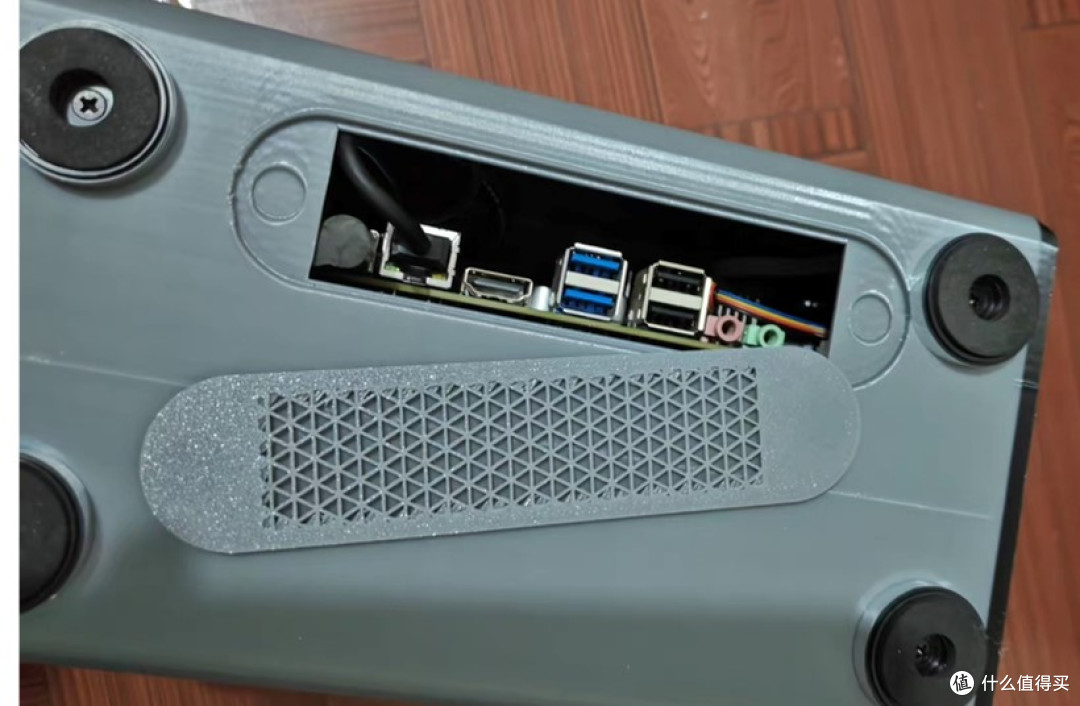

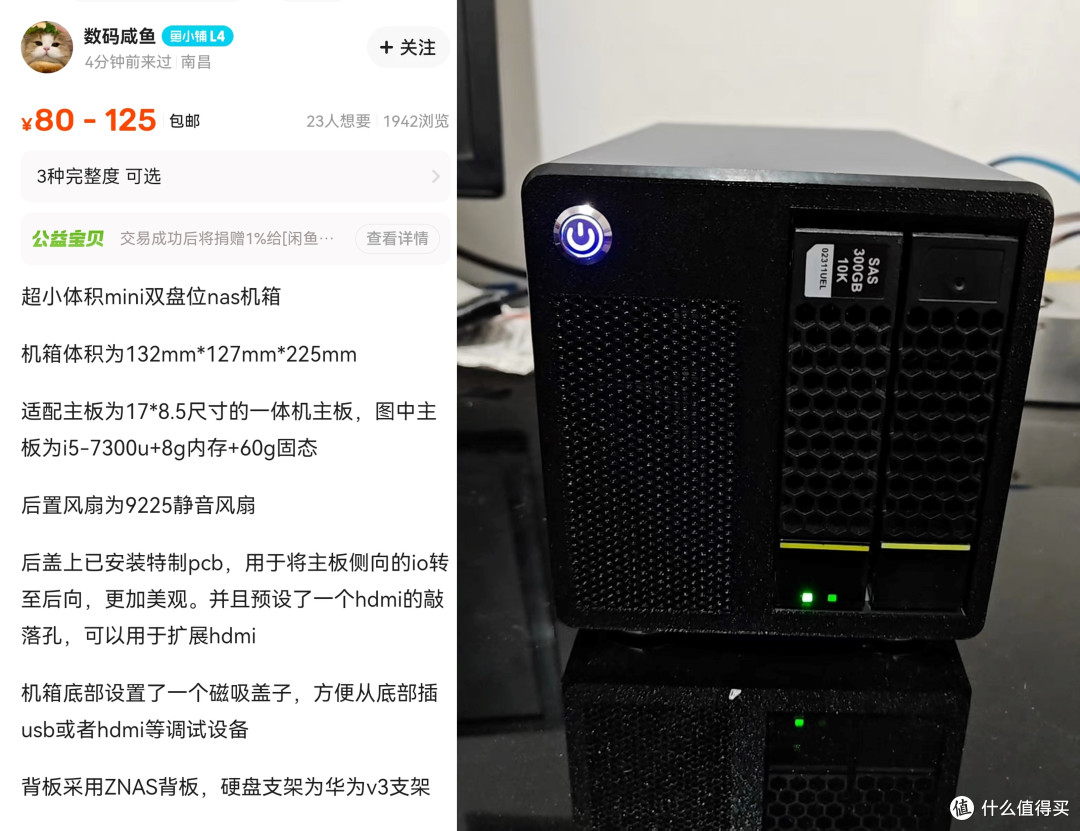

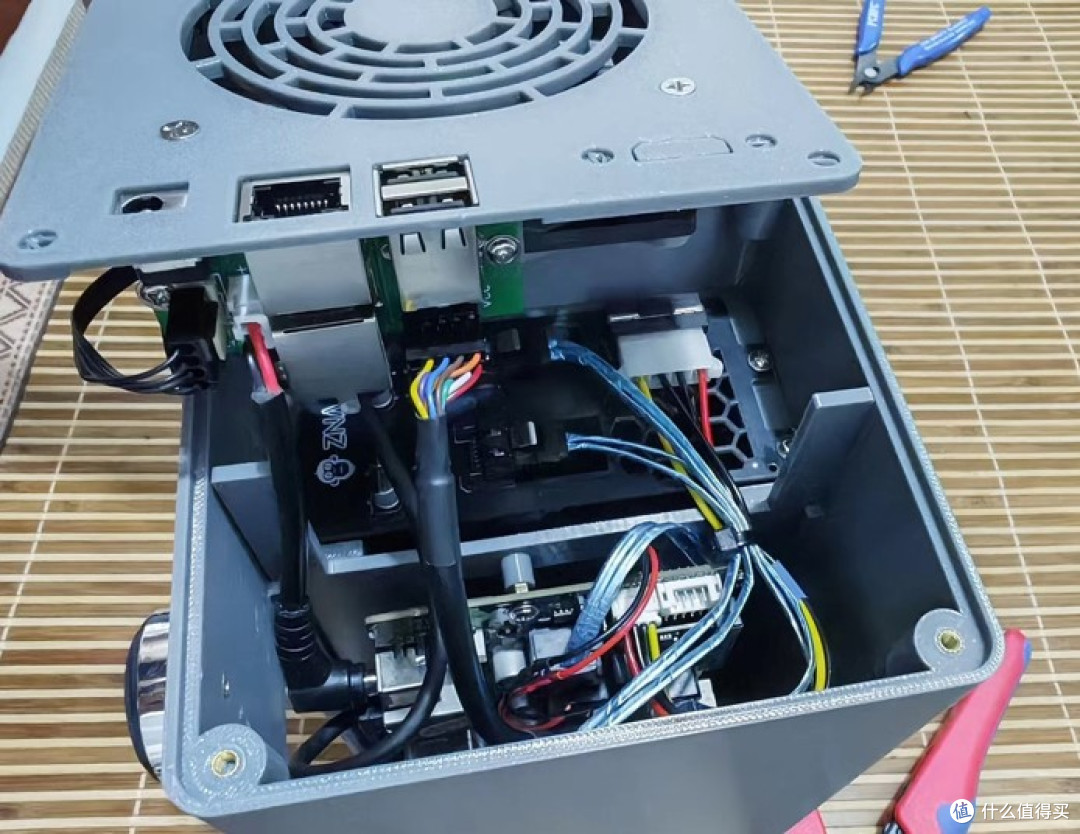

数码咸鱼把io藏起来，重要io单独做小板放后面

材料准备

主板机箱上面已经截图，主板一般二手拆机，自行在某鱼查找，机箱才用3d打印定制，其他依次罗列：

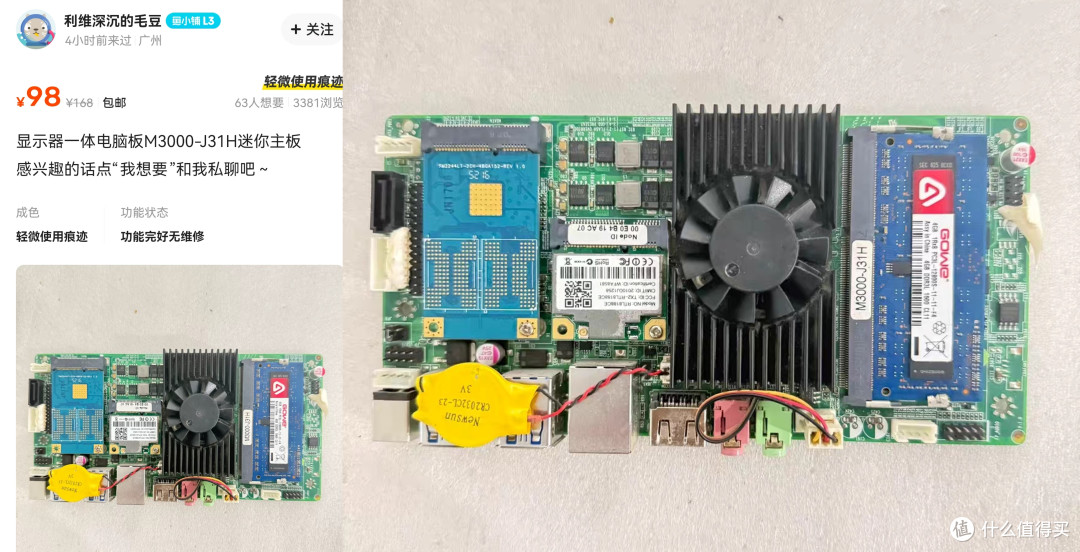

1. 17x8.5主板，板载j3160四核心CPU,送4G内存条，32G msata硬盘------价格98

2. TNAS 3D打印机箱，仅包含机箱，送开关，不含背板、盘架-------价格88

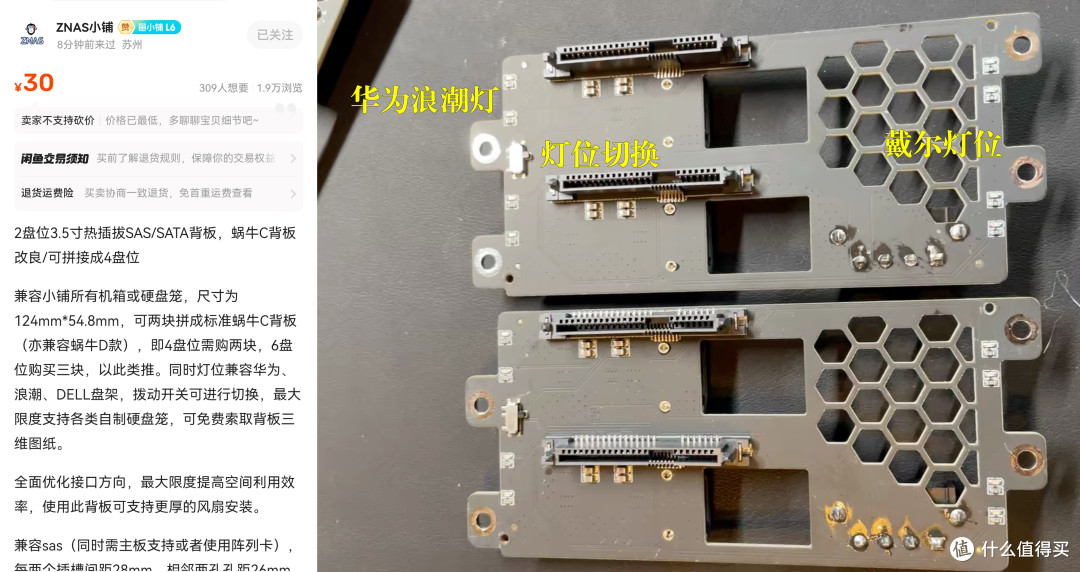

3. ZNAS双盘背板，兼容浪潮和华为硬盘架LED------- 价格30

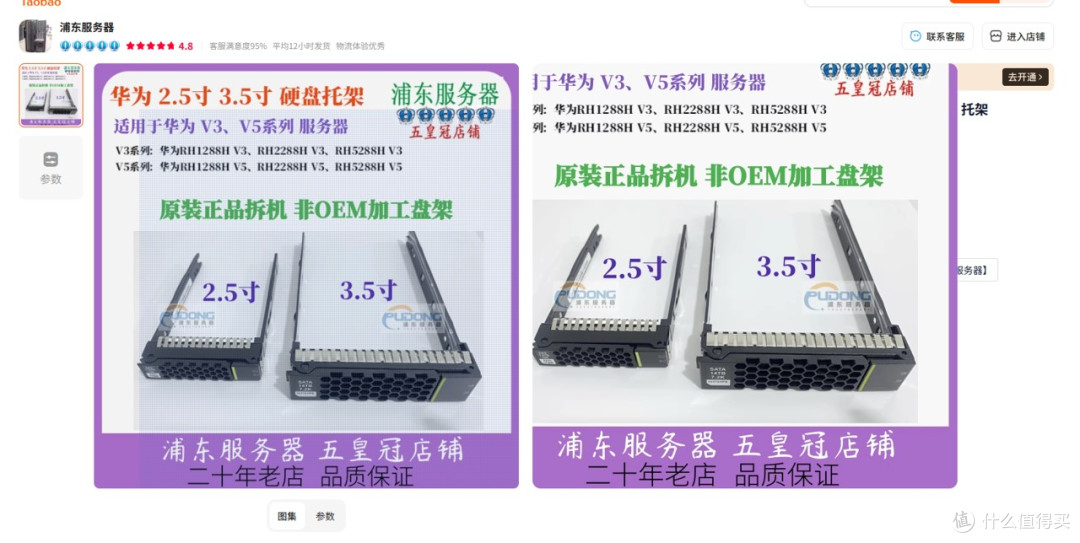

4. 华为2288V3 V5 硬盘架两个 -------价格3x2共6

盘架购买连接

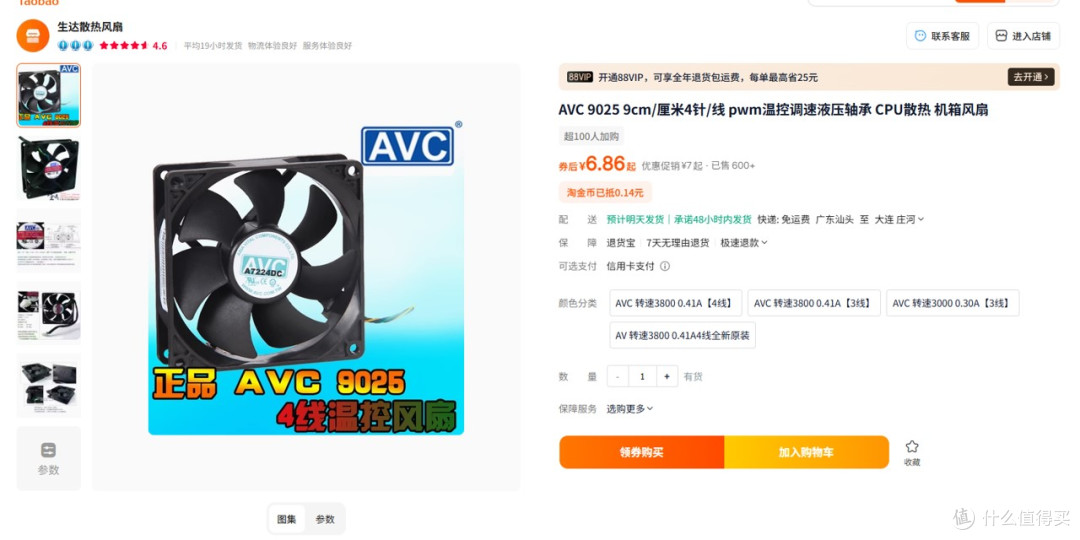

5. AVC 9025 四线PWM调速风扇------价格7

风扇连接

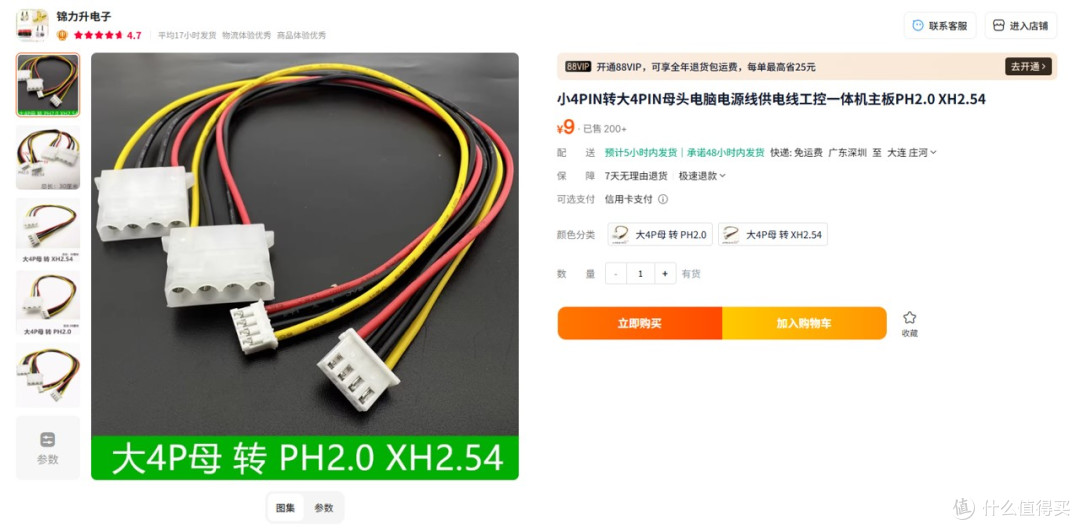

6. ph2.0小4p转大4D母头硬盘背板供电线----价格7

线连接

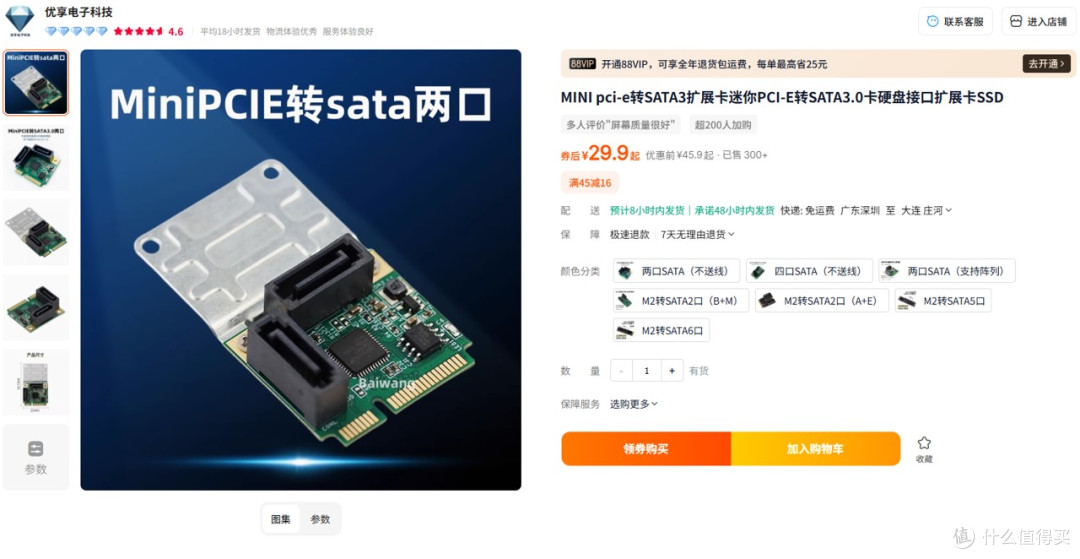

7. 迷你PCI-E转双SATA3.0卡硬盘接口扩展卡------价格30

7. 购买连接

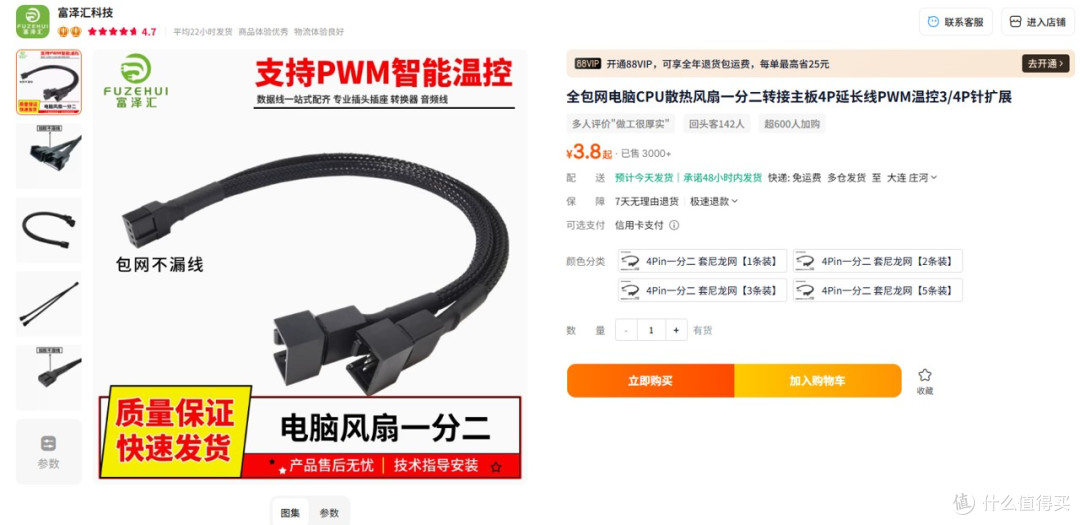

8. CPU散热风扇一分二转接线------价格3.8

购买连接

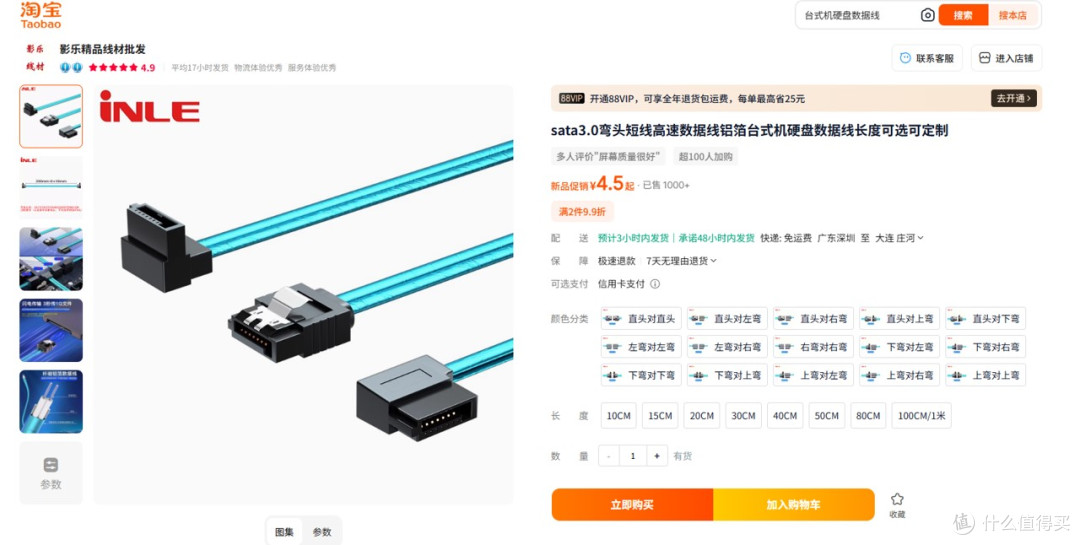

7. sata3.0弯头高速铝箔数据线-------价格6.5X2共13

购买连接

组装过程

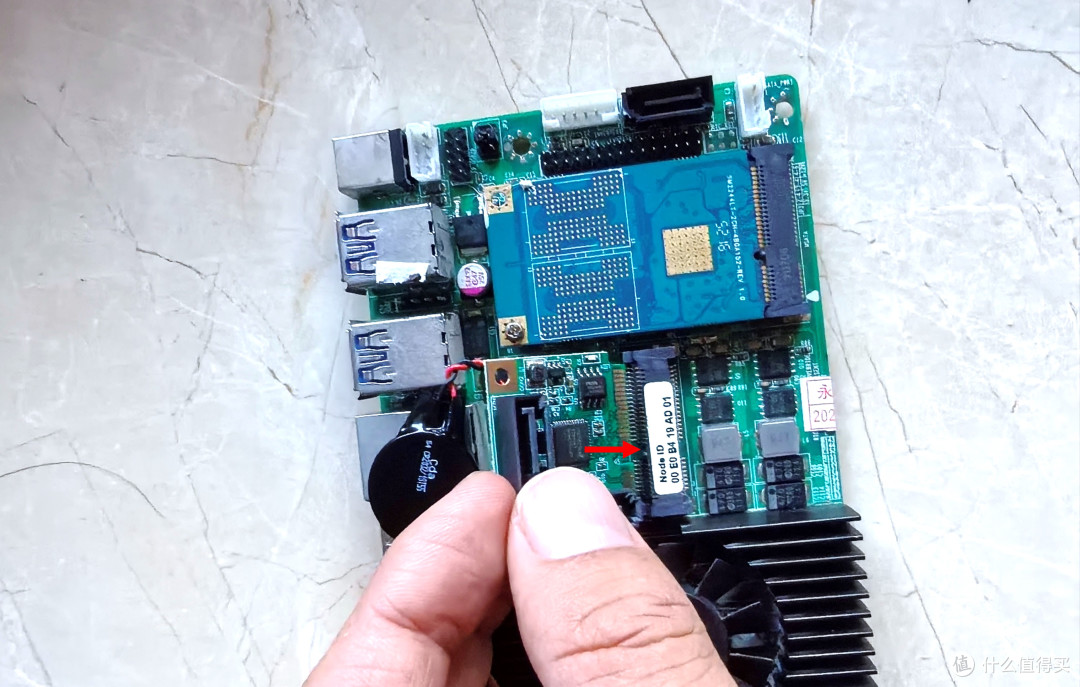

1. 将迷你pcie转双sata转接卡接上

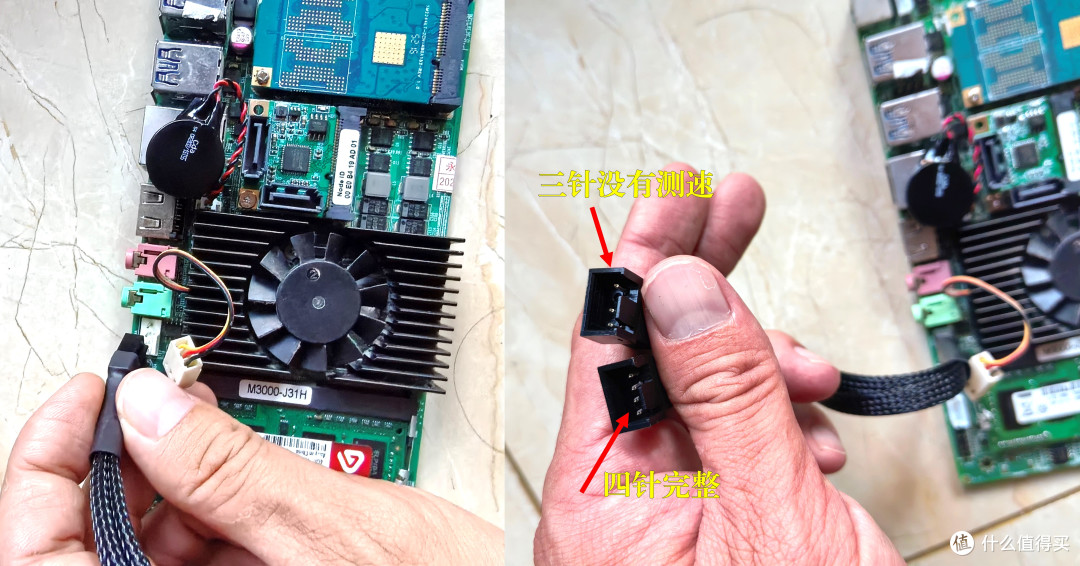

2. 将cpu风扇拔下，接上1分二转接线

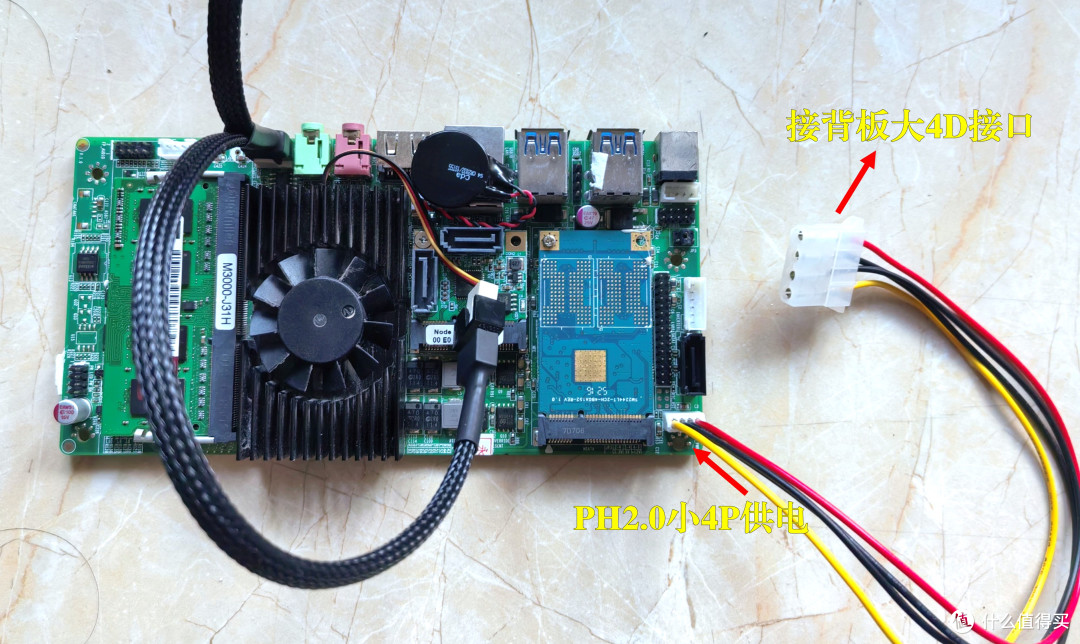

3. 将硬盘供电转接线接到主板上

4. 拧开机箱后侧四个螺丝可以取下后盖板，可以取下主板固定部分，安装背板、风扇

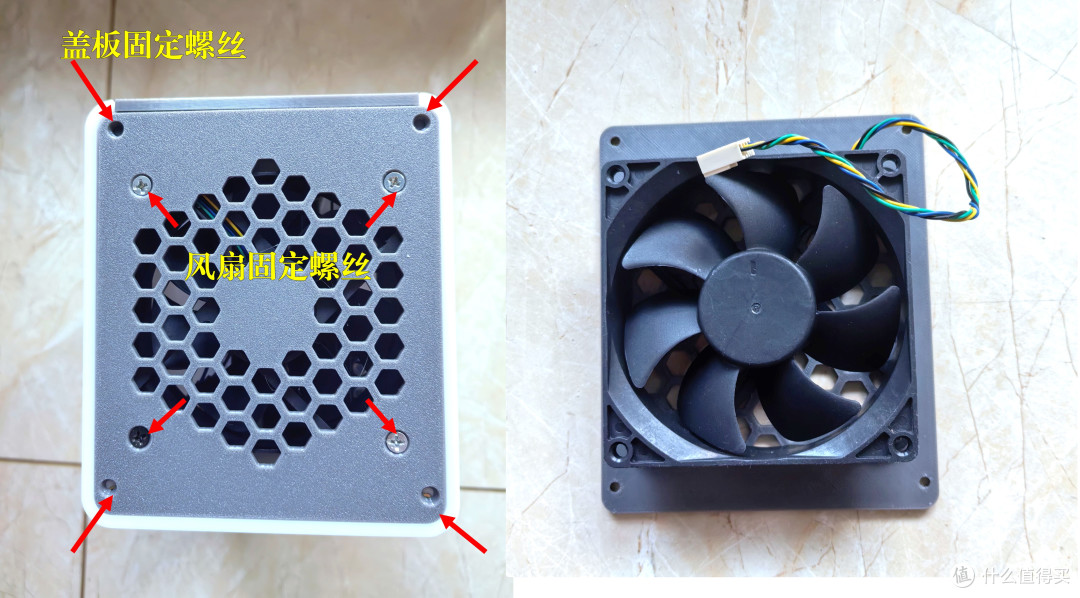

拧下盖板固定螺丝，取下盖板，拧上风扇固定螺丝，安装风扇

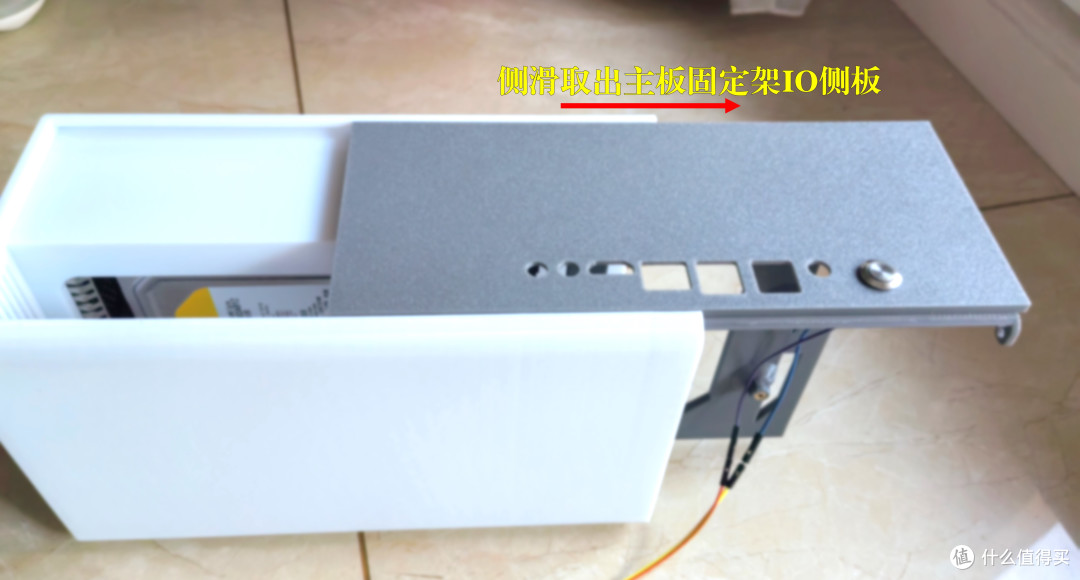

向后方侧滑取出主板固定架和IO侧板（开关需要自己焊接，我这个已将装好了）

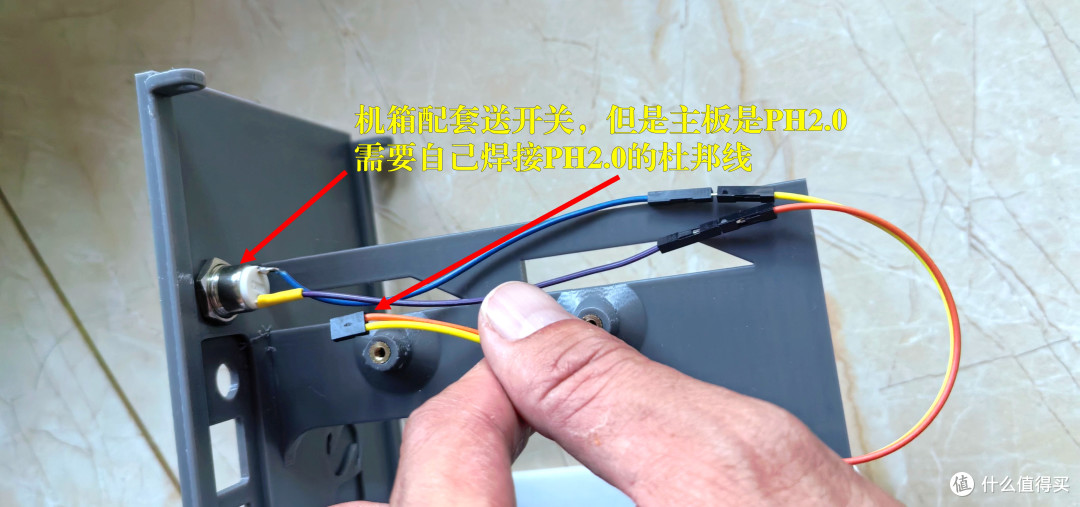

安装开关，需要自己改焊接PH2.0的杜邦线，也可以使用带灯的开关

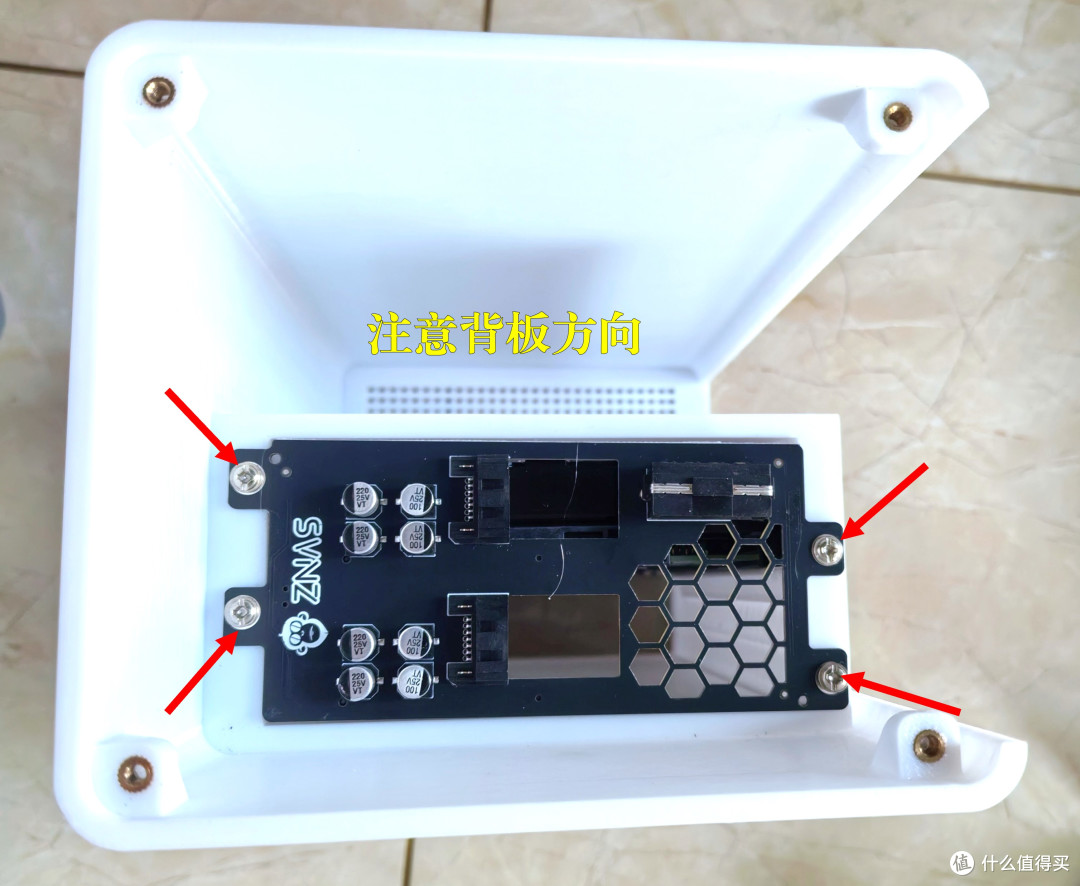

将背板安装到机箱里，注意安装方向，因为螺丝孔对称，反了也能安装，但是硬盘插入不了

5. 接好主板侧sata数据线

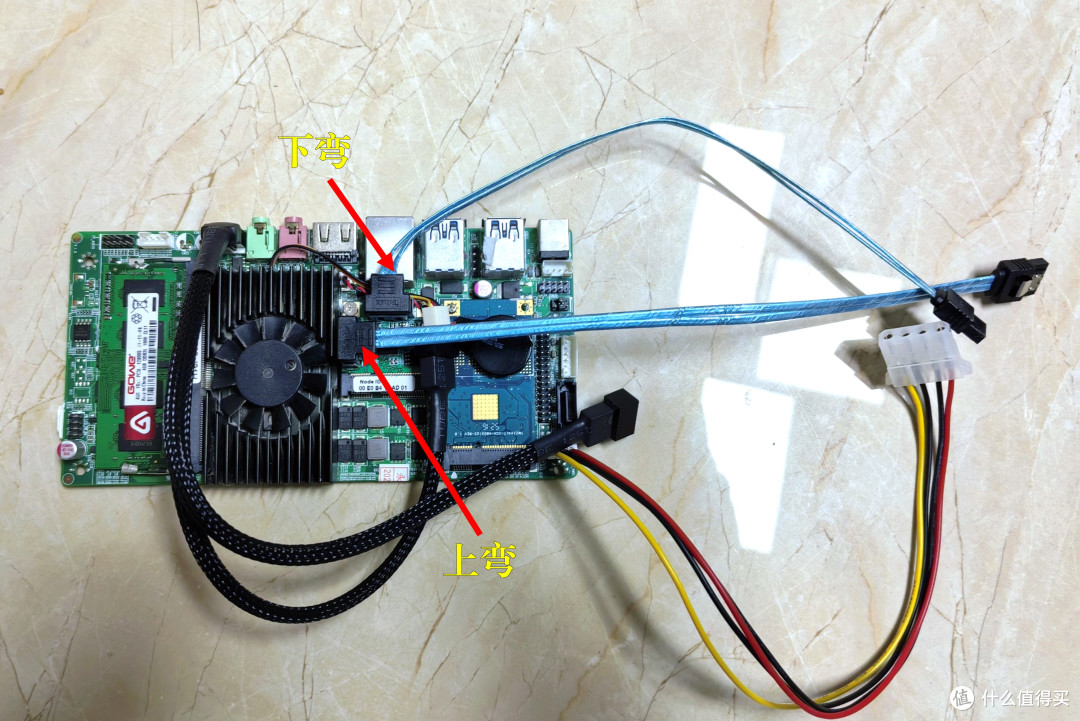

   使用上弯（sata拐角方向与线方向相反，也叫反弯）和下弯（sata拐角方向与线方向相同，也叫正弯）连接

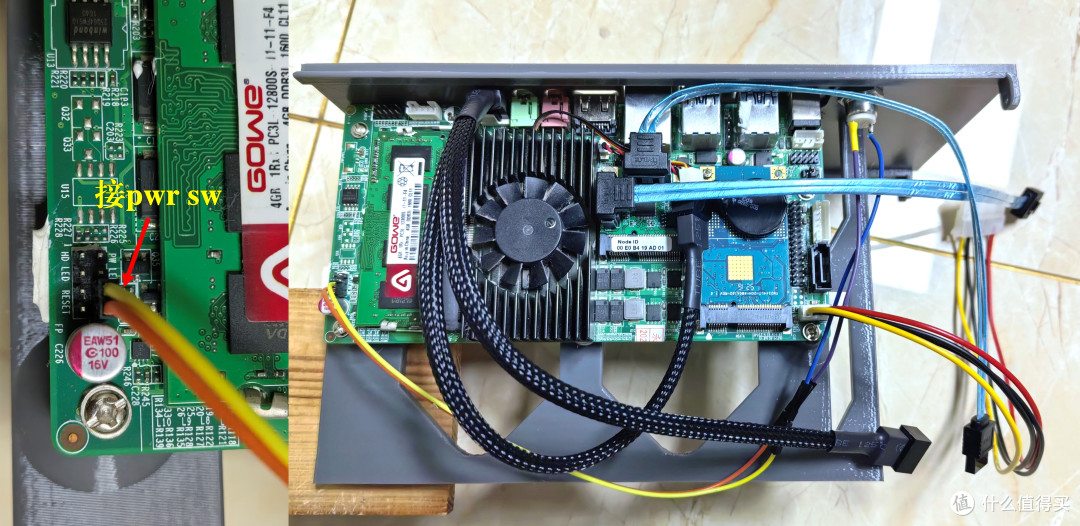

6. 将主板固定到主板架上，接好开机按钮

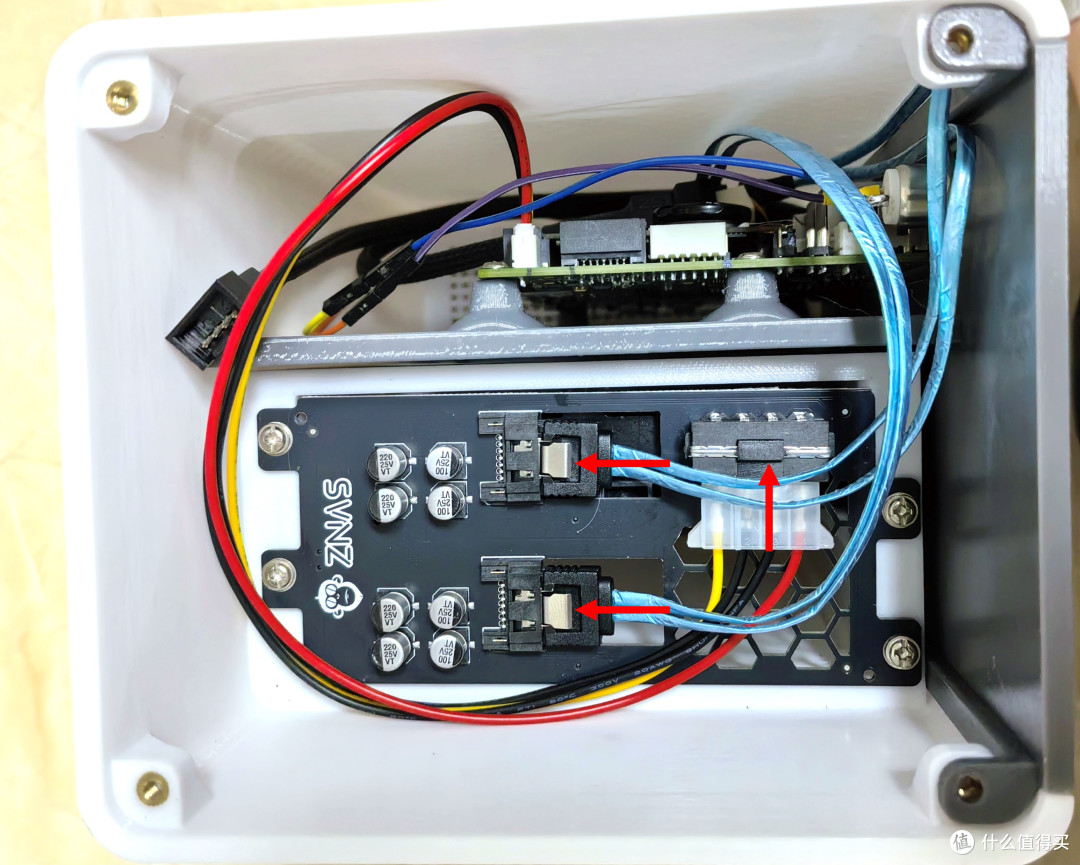

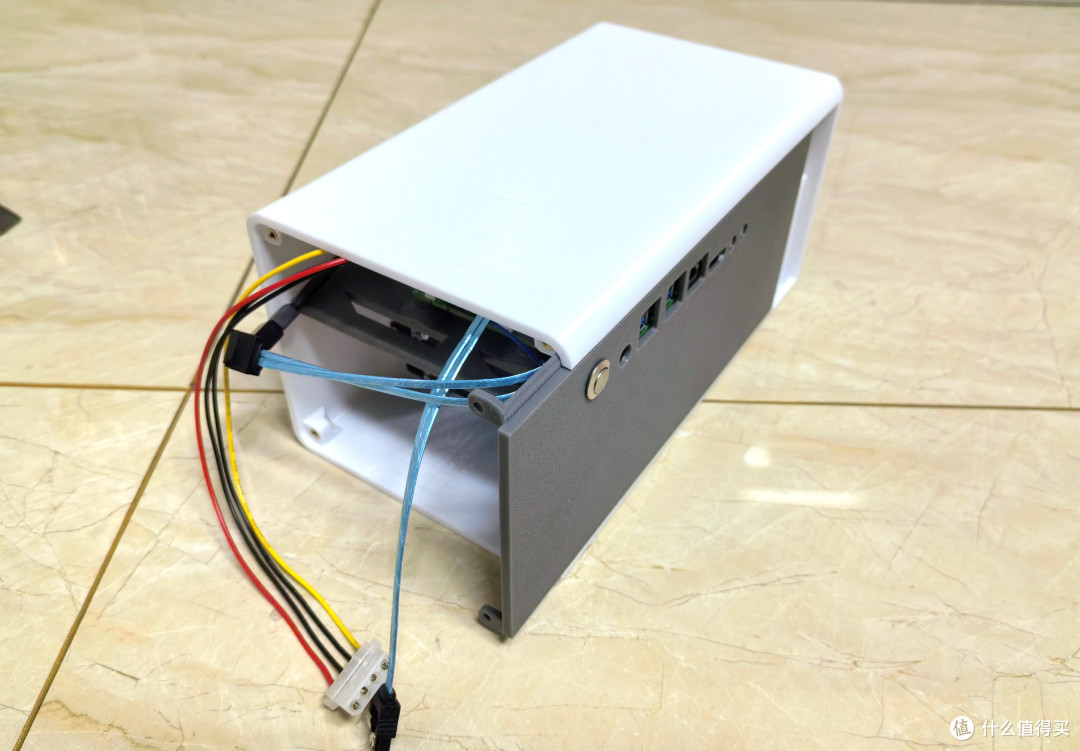

7. 将硬盘固定架推入机箱，接好背板sata供电和数据线

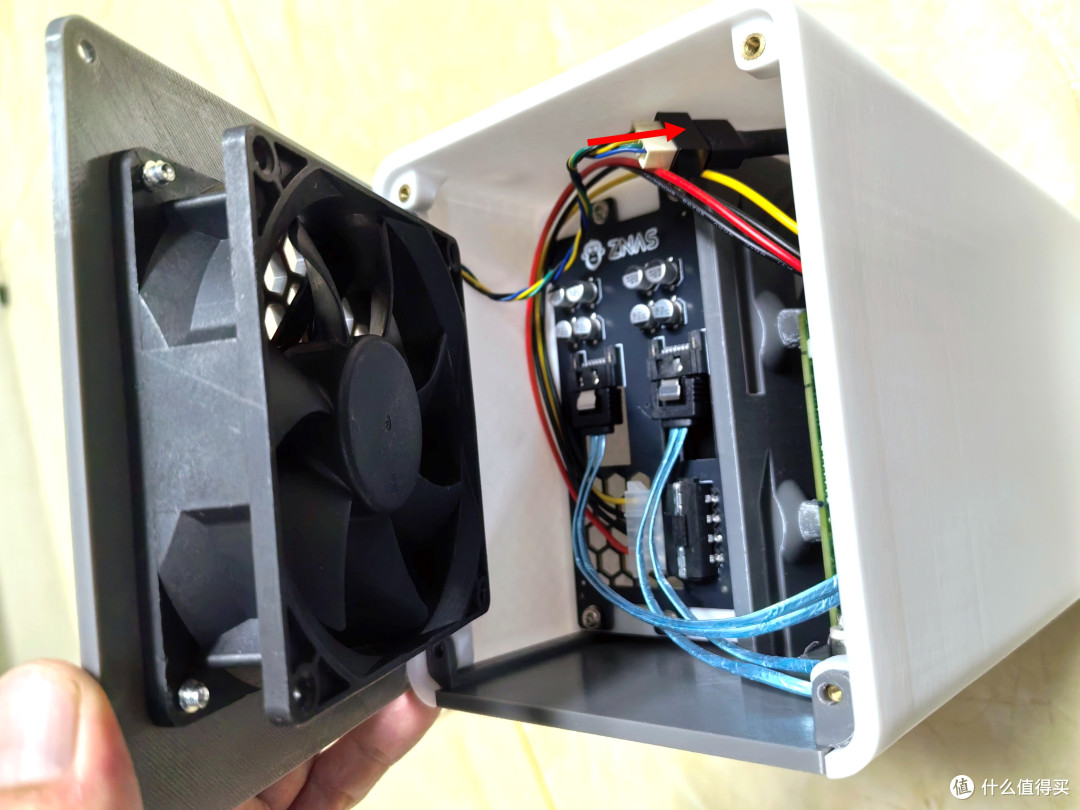

8. 接好风扇，装好后盖板

9. 装好胶垫，我建议io放上边，胶垫在对侧，比侧面看上去好一些

安装飞牛或者群晖

主板上已将送了一个msata，适合安装飞牛，如果安装群晖，甚至可以不用使用pcie转sata，直接将msata转sata，因为群晖可以从usb启动。

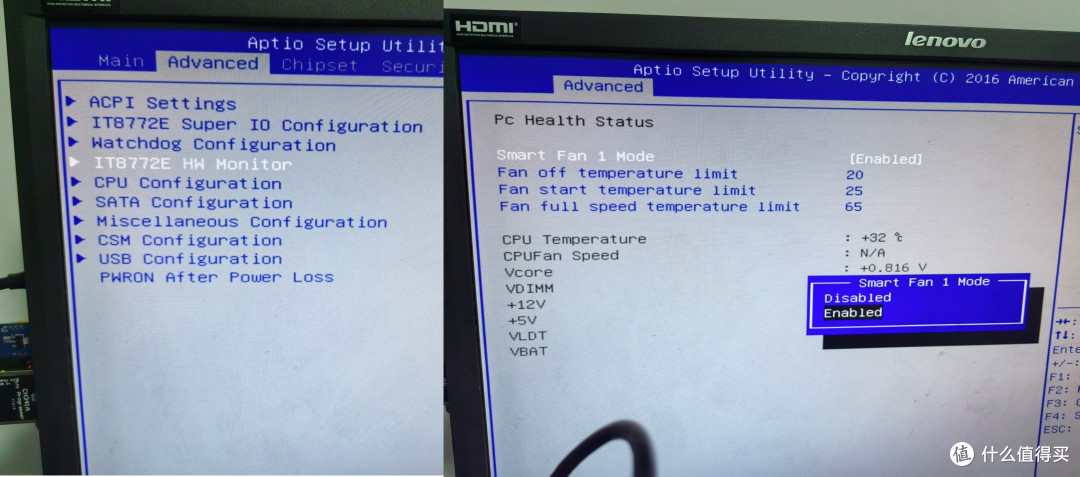

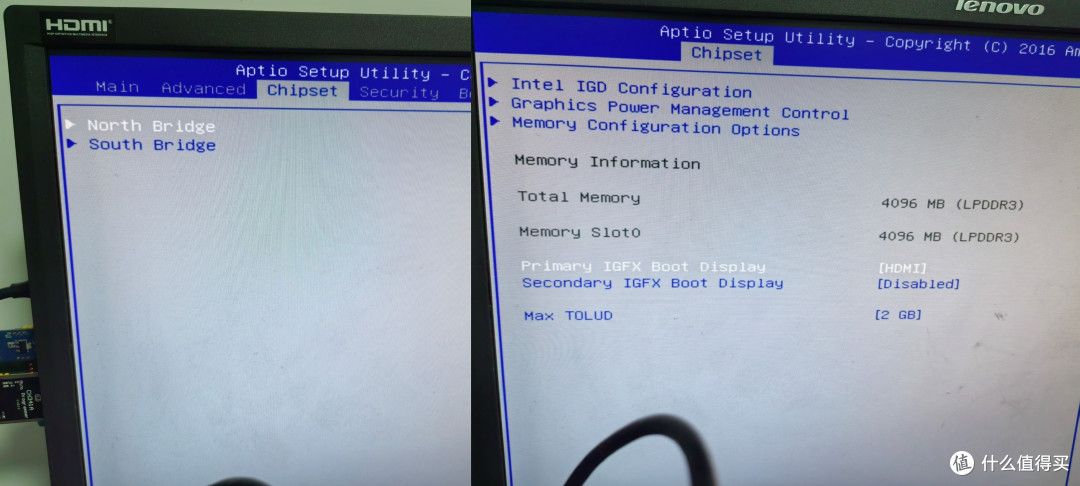

1. 进入bios，进行基本设置 比如默认lvds显示改为hdmi

默认风扇全速改为智能调节

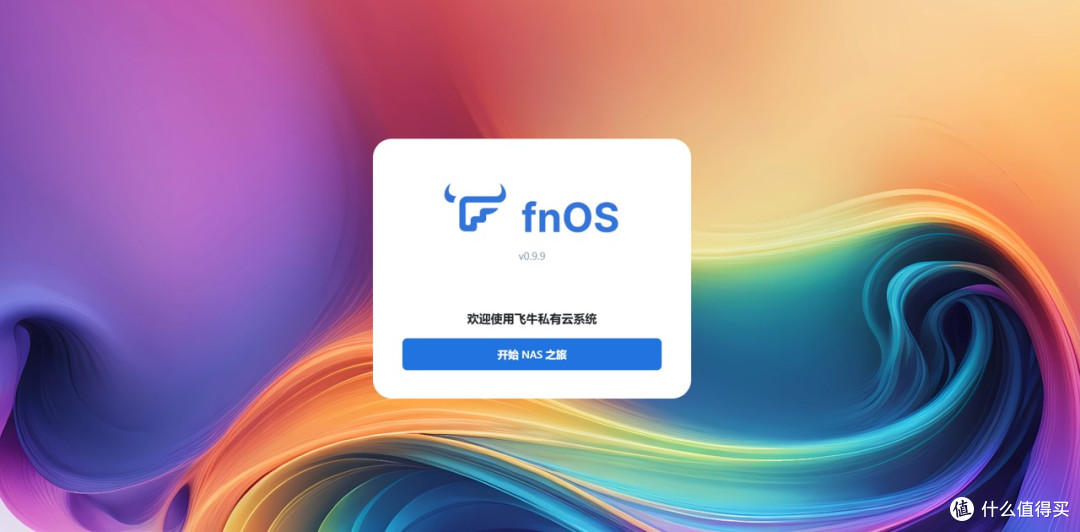

2. 设置U盘启动安装飞牛 过程省略，请参见官方教程即可

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
