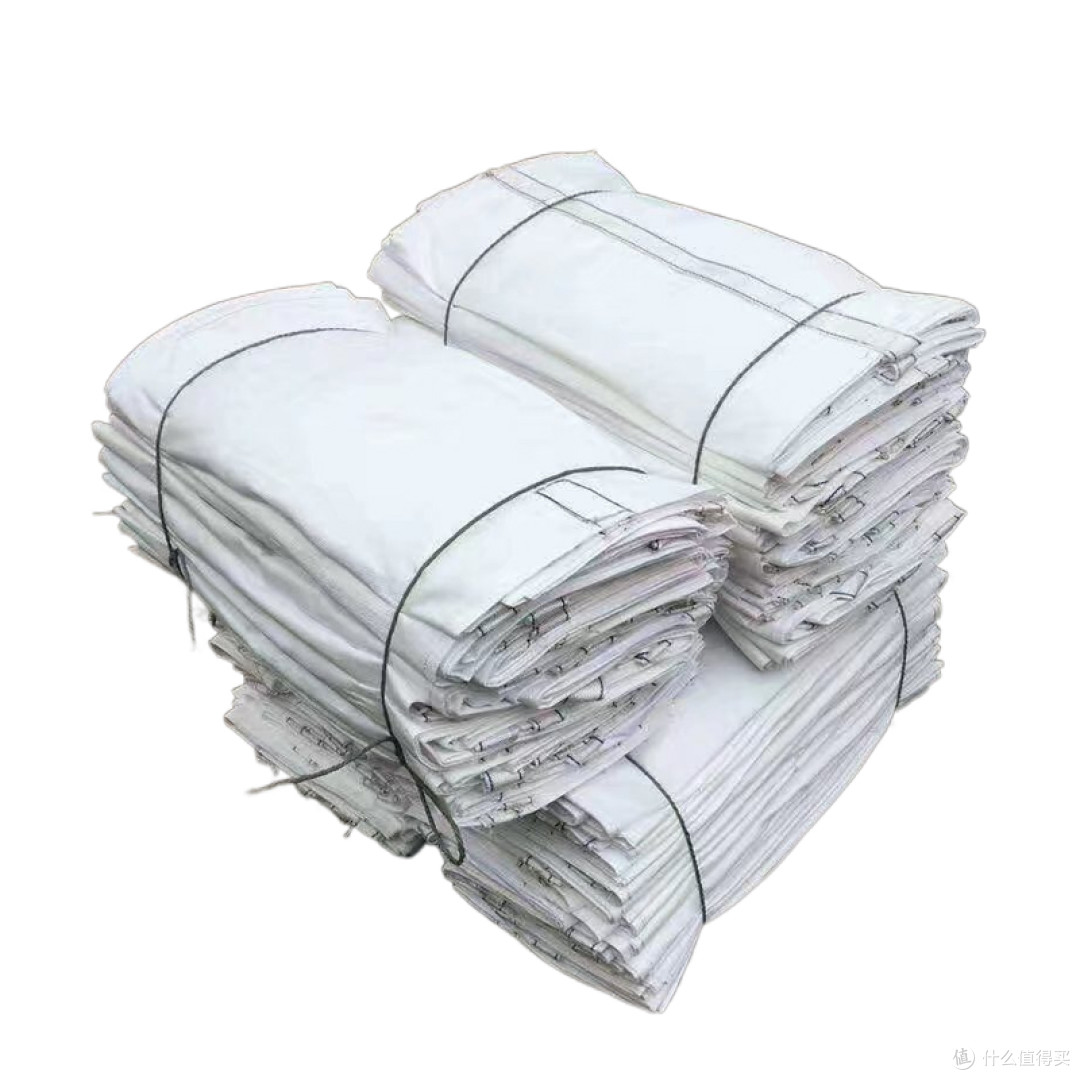

管道平衡压袋（浮力平衡压袋）产品规格书

管道平衡压袋（浮力平衡压袋）产品规格书

编辑：薛红

以下为管道平衡压袋（管道浮力平衡压袋）产品规格书，涵盖产品分类、材料要求、性能指标等内容。

一、产品概述与分类规范

1. 型号命名规则

 一空格：单袋重量（kg，如50、200）

二空格：适配管道公称外径（mm，如355.6、1016）

第三空格：类别代号（PSⅠ袋状 / PSⅡ马鞍形） 示例：ZD200-508/PSⅡ 表示适配Φ508mm管道的马鞍形压袋，单袋重200kg。

2. 规格尺寸与管径适配表

管道公称外径 (mm)

适配型号

单袋重量 (kg)

基布厚度要求

填充物密度要求

适用场景

Φ100–Φ300

小口径压袋

50–200

≥300g/㎡

≥1.3×10³kg/m³

城市支线、浅水区

Φ400–Φ800

中口径压袋

200–500

400–500g/㎡

≥1.3×10³kg/m³

河流穿越、丘陵输油管

Φ900–Φ1422

大口径压袋

500–1000+

复合基布+涤纶增强层

≥1.8×10³kg/m³

海底管道、长输干线

异形管段

定制弧形压袋

增加20%填充量

同口径要求

同口径要求

弯头、三通等部位

二、材料与结构规格

1. 基布材料

材质：聚丙烯（PP）嵌段共聚物，密度0.91–0.94g/cm³。

力学性能：

拉伸强度 ≥30kN/m（标准型），大口径需≥50kN/m；

顶破强li ≥5kN，撕破强li ≥0.8kN。

2. 吊带与缝制

吊带：涤纶材质，抗拉强度≥80kN（DN500管径），DN1200以上需≥200kN。

缝制要求：

缝线强度 ≥基布强度的50%；

针码密度7–10针，起落针回针≥3针；

腰箍缝于吊带外部，边缝需双层加固。

3. 填充物

类型：粗砂、中砂或石英砂（ 、流动性好）；

密度：浅水区≥1.3×10³kg/m³，深水区需掺钢砂至≥1.8×10³kg/m³。

三、性能参数指标

1. 物理与机械性能

参数项

技术指标

压缩强度

≥25MPa

弯曲模量

≥1.5GPa

抗蠕变（1000h）

变形≤3%@50%荷载

工作温度

-30℃~+80℃（改性型可达-50℃）

2. 耐久性与环境适应性

耐腐蚀：盐雾试验5000h无开裂（海洋环境适用）；

抗lao化：添加2%炭黑，QUV老化3000h后强度保持率≥85%；

渗透系数：垂直渗透系数≤1×10⁻⁴cm/s（防泥沙淤积）

安装与维护规范

四.安装要求：

管壁间隙≤2mm（塞尺检测），填充物压实度≥90%；

轴向绑扎间距：常规段0.5–1m，斜坡/急流段加密至0.3m。
