英伟达Blackwell架构深度解析：40倍效率提升+液冷黑科技如何引爆AI推理革命？

在英伟达2025年GTC大会上发布的Blackwell架构，标志着AI算力正式进入“大推理时代”。这一代GPU通过硬件创新与软件生态的深度协同，实现了AI推理性能的跨越式提升，为行业树立了新的技术标杆。

硬件革新：HBM与算力密度突破

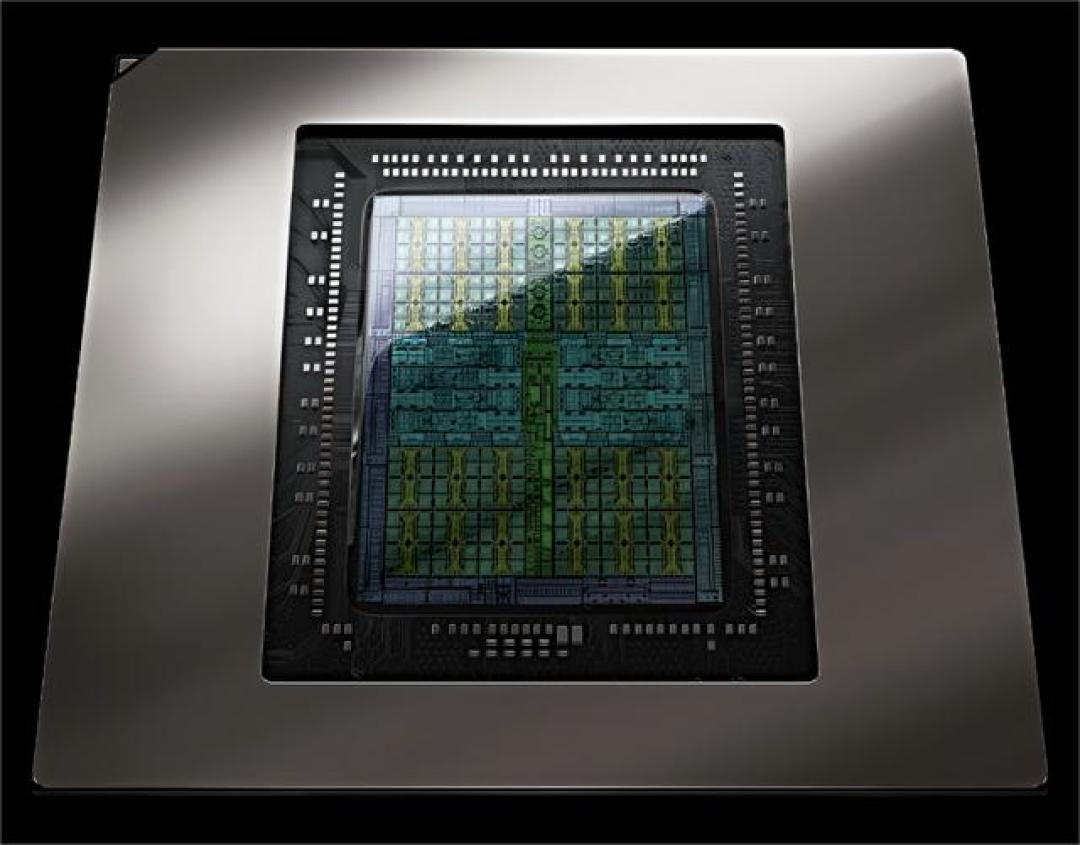

Blackwell Ultra作为旗舰产品，采用台积电5nm制程工艺，整合两颗Blackwell架构芯片与Grace CPU，并搭载12层堆叠的HBM3e内存。这一设计使显存容量达到288GB，显著提升了处理大语言模型和复杂任务的能力。FP4精度下的算力达到15PetaFLOPS，较前代Hopper架构提升2.5倍，同时在特定推理场景中效率提升高达40倍。尤其值得关注的是，英伟达通过液冷技术降低35%散热成本，为大规模部署提供了可持续的能效方案。

软件生态：从量化技术到动态编排

Blackwell架构首次引入FP4量化技术，将模型参数从8位压缩至4位，减少1.6倍存储与显存需求。配合TensorRT-LLM推理框架，即使采用低精度计算，仍能保持99.8%的高精度模型性能。例如在运行DeepSeek-R1模型时，B200 GPU实现了每秒21088个token的吞吐量，较H100提升25倍，而每个token的推理成本降低20倍。此外，Dynamo操作系统的动态任务分配能力，使得开源模型推理速度提升30倍，有效解决了多GPU集群的资源调度难题。

场景适配：从云到端的全面覆盖

针对不同规模需求，Blackwell架构提供了灵活的产品组合。NVL72机柜方案将72个GPU与36个CPU集成，使复杂推理任务耗时从1.5分钟缩短至15秒；面向开发者的OGX Spark迷你主机则以3000美元级价格，实现每秒千亿次运算能力，降低了个人用户和中小企业的使用门槛。在自动驾驶、机器人等物理AI领域，Blackwell支持的合成数据训练效率提升40%，为实时推理场景提供了稳定支持。

未来布局：四年三代的技术迭代

英伟达已公布清晰的架构路线图：2026年推出Rubin架构，2027年升级Rubin Ultra，2028年迭代至Feynman架构。配合硅光交换机、6G网络等配套技术，未来数据中心将形成百万级GPU集群的互联能力。尽管短期市场对技术转化存在观望情绪，但Blackwell在HBM内存、量化算法、能效管理等方面的突破，正在重塑AI基础设施的底层逻辑。

从训练主导到推理革命，Blackwell架构的诞生不仅意味着硬件性能的飞跃，更揭示了AI应用落地的核心路径——通过软硬协同降低单位算力成本，使智能体、机器人等前沿技术的大规模部署成为可能。这场由英伟达引领的算力进化，正在打开通往AGI时代的大门。
