小钢炮的越级答卷：微星MAG Z890M GAMING PLUS WIFI小黑龙 评测
2026-09-29 14:32:27
0点赞
0收藏
0评论
一、前言
在常规的m-ATX主板中，B系列及以下芯片组肯定是最常见的，但相比较于Z系列主板，B系列主板通常在功能性、拓展性、通道数方面略有劣势。想要体验全部的intel处理器的功能，那肯定还是Z系列芯片组更适合。
但Z系列主板通常版型多为ATX、E-ATX，虽能充分发挥Z系列芯片组的性能，但需要搭配的机箱体积巨大，对于一些喜欢小主机的用户来说不是那么的友好。
如果你既看中了Z系列芯片组的一些功能，又想要出色的主机体积表现，那么Z890M主板，绝对是你唯一的选择。而在一众的Z890M主板中，微星的这块MAG Z890M GAMING PLUS WIFI小黑龙主板，又是其中产品力较强、且性价比出众的首选。
二、微星MAG Z890M GAMING PLUS WIFI小黑龙主板 开箱
▼主板的包装盒朴素且低调，正面就是主板的型号，底部有一些特性介绍。

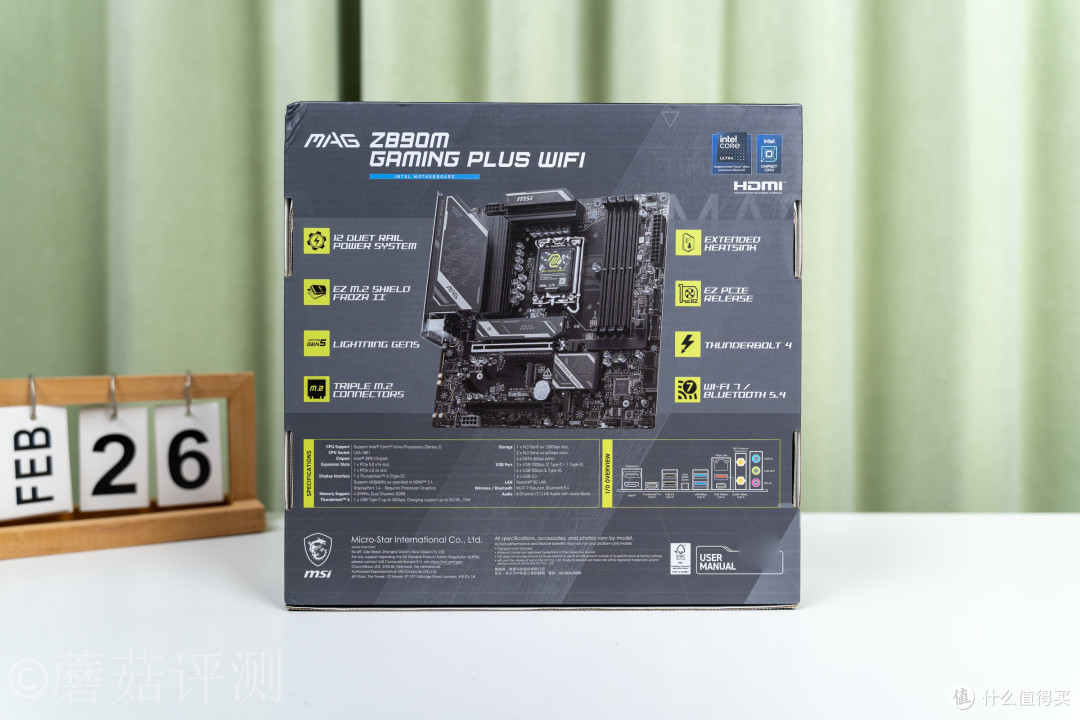

▼包装盒背面的信息丰富，详细介绍了主板的一些特性，详细参数和拓展接口等信息。

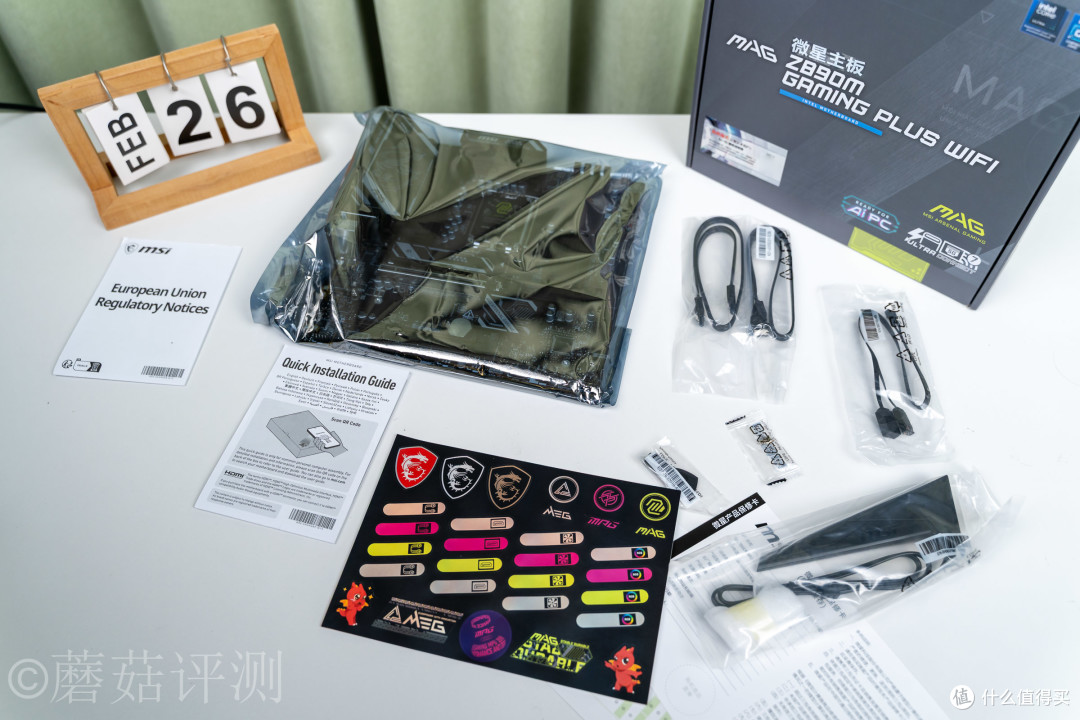

▼包装内部的配件也挺丰富的，除了主板、说明文件和贴纸之外，还附赠了两个SATA数据线、一个WIFI天线以及一根EZ Conn转接线。
三、微星MAG Z890M GAMING PLUS WIFI小黑龙主板 外观

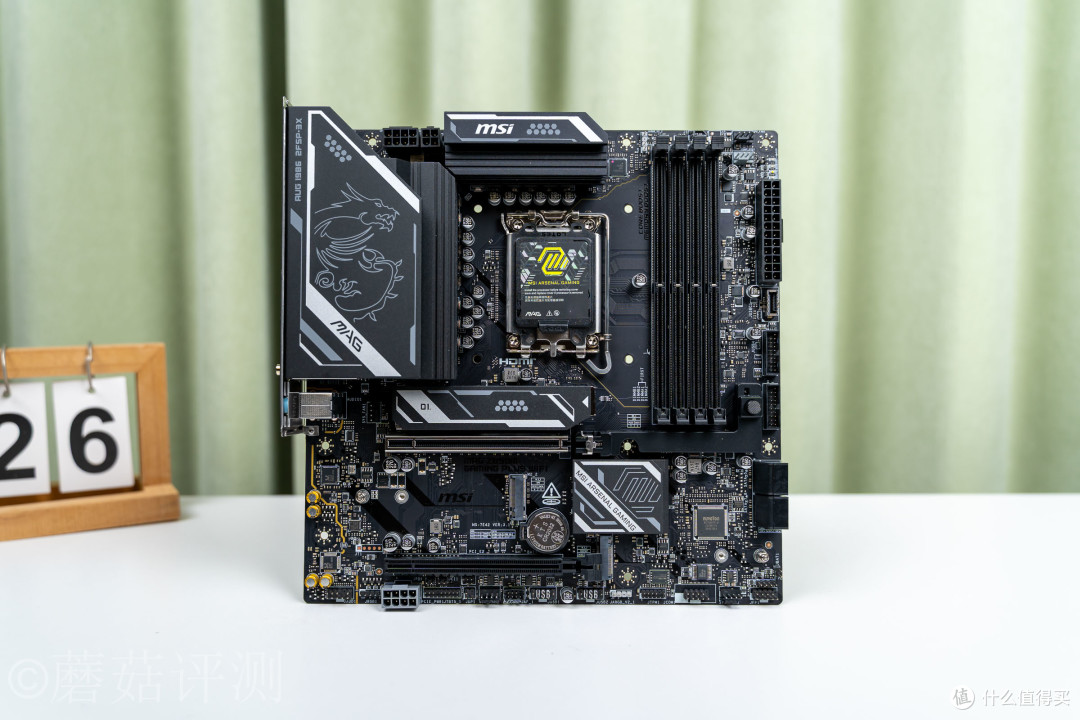

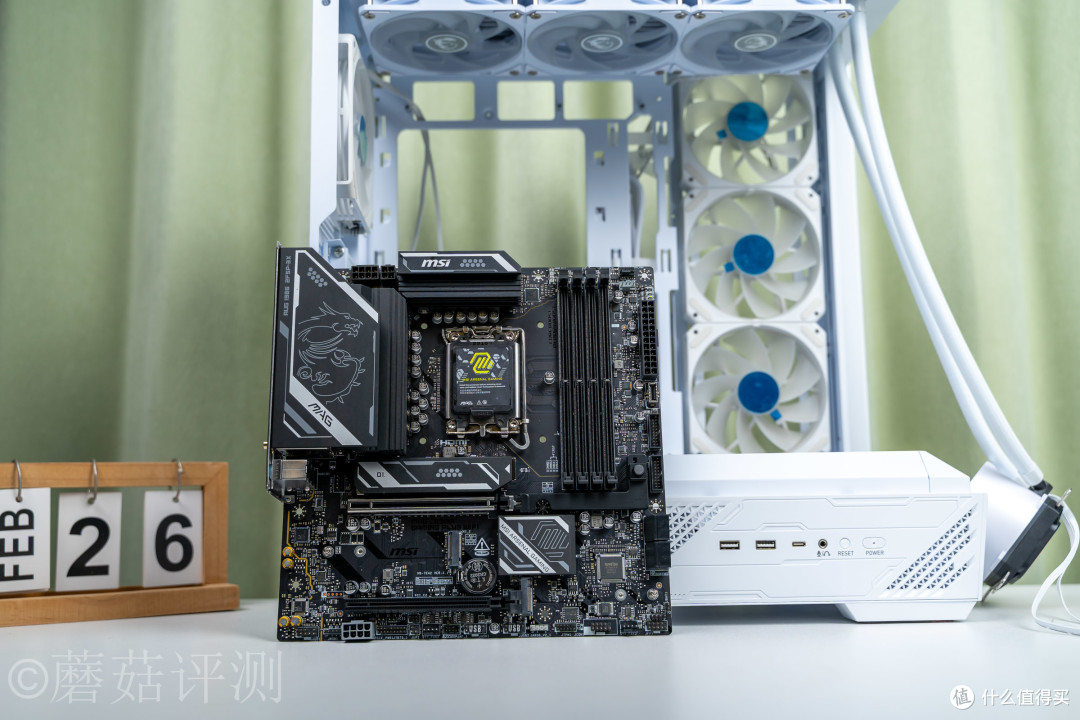

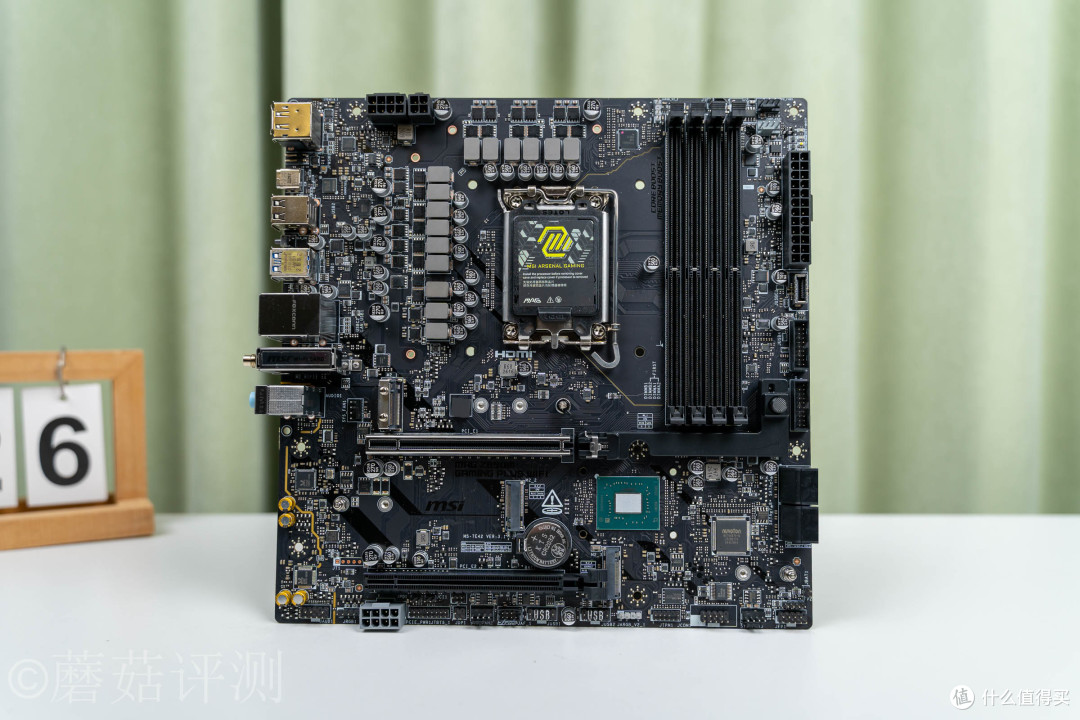

▼主板的外观还是很漂亮的，整体均为黑色配色，正面金属件覆盖数量不少，质感很不错。
▼主板的供电模组均有体积巨大的金属散热件，可以辅助供电电路的散热，保证其稳定运行。

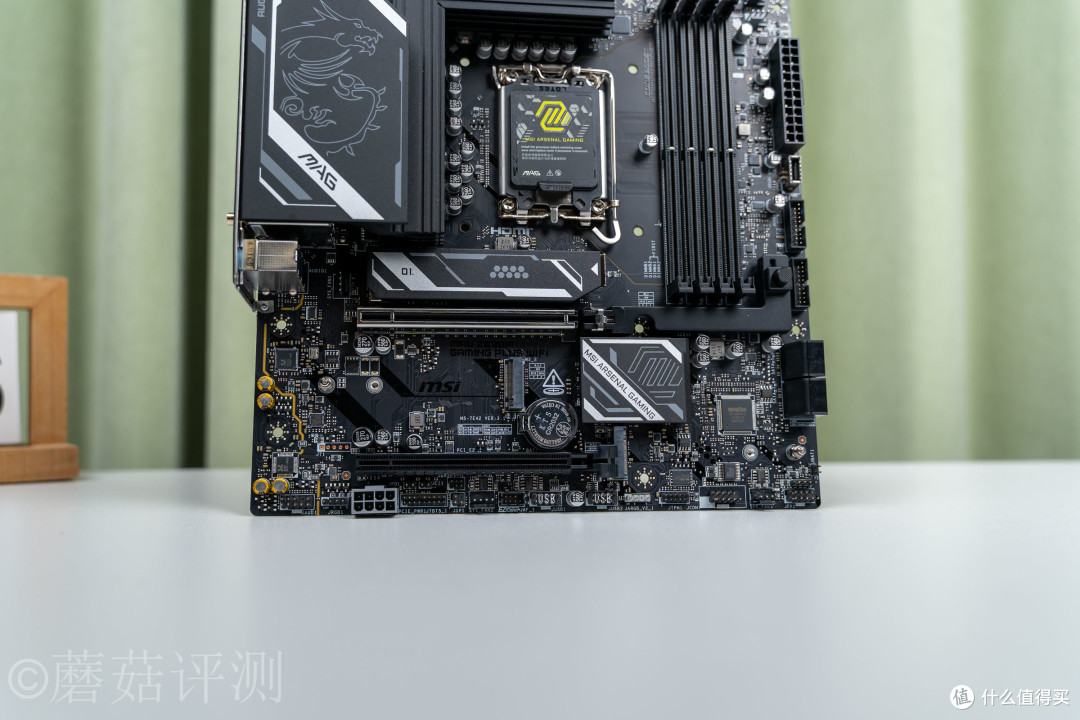

▼主板底部，标配两个PCIe插槽和三个M2插槽，南桥部分也有金属件覆盖。

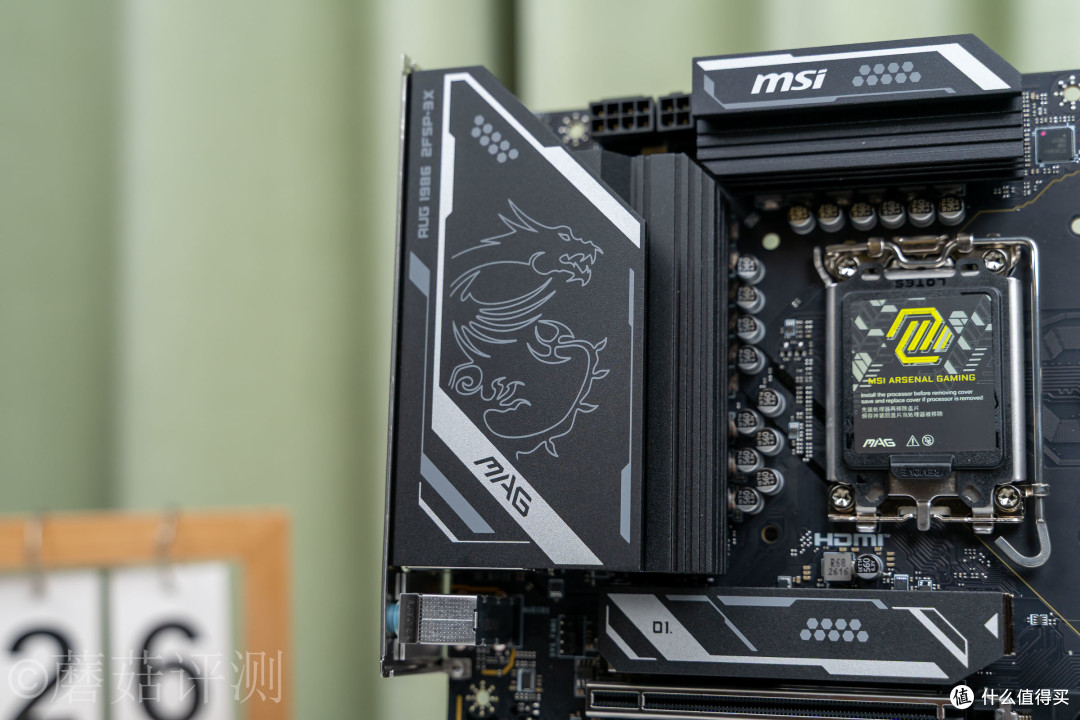

▼主板左侧金属散热件做工精致，表面采用磨砂处理，印有微星经典的龙标LOGO。
▼主板左上角是CPU辅助供电插座，采用8+4的规格。

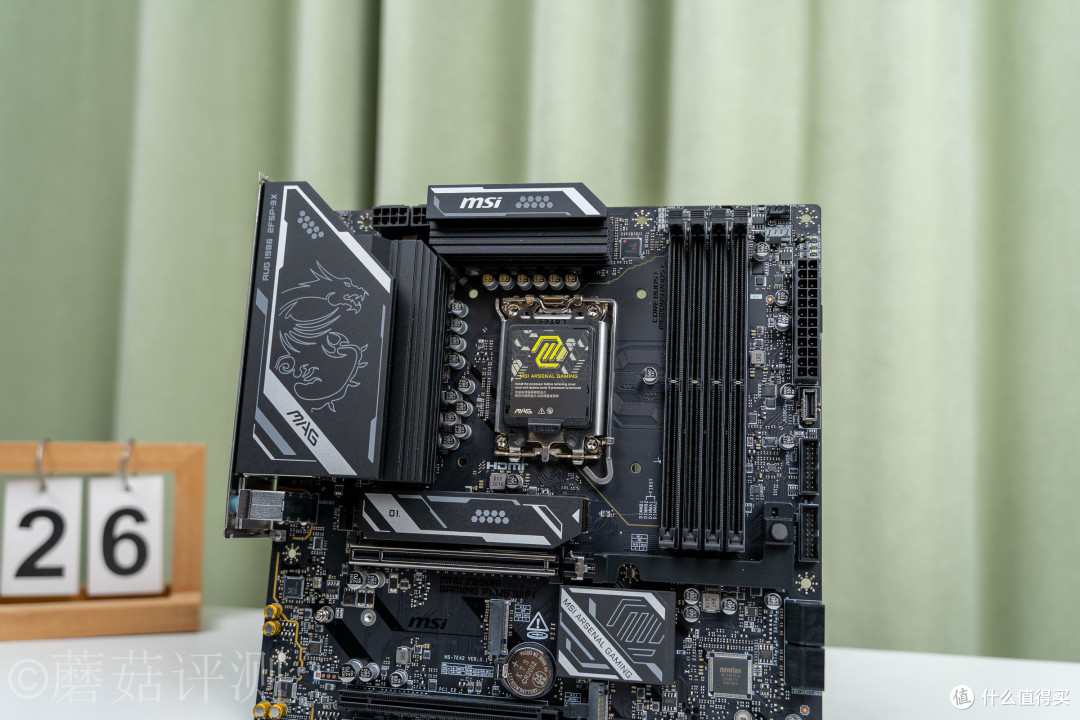

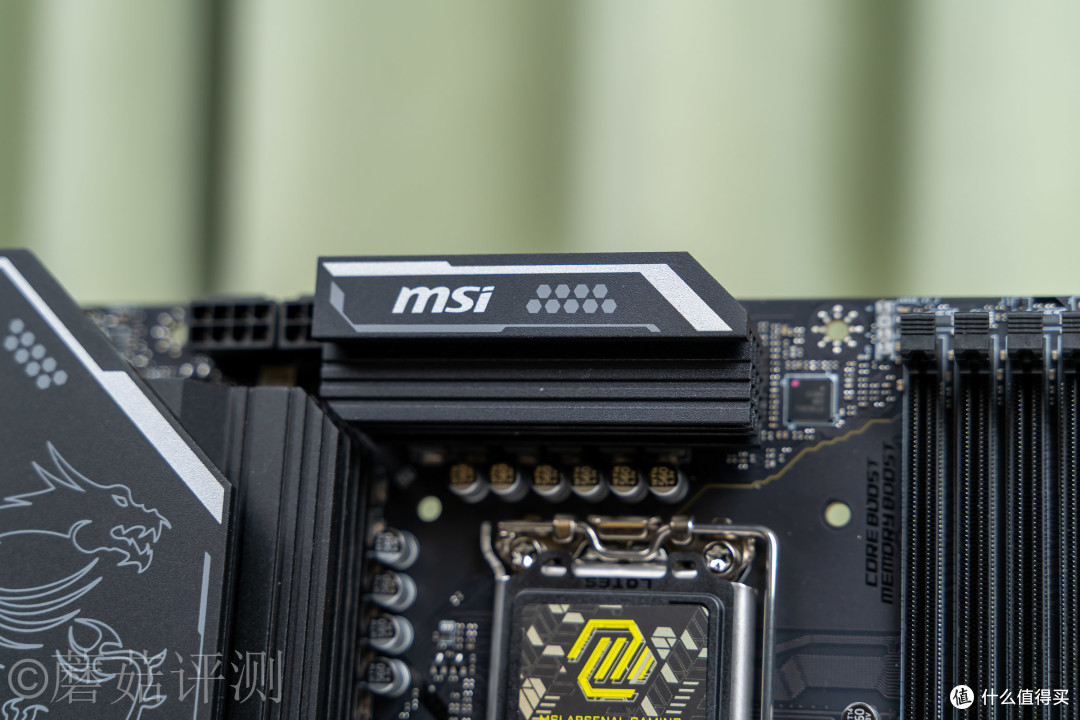

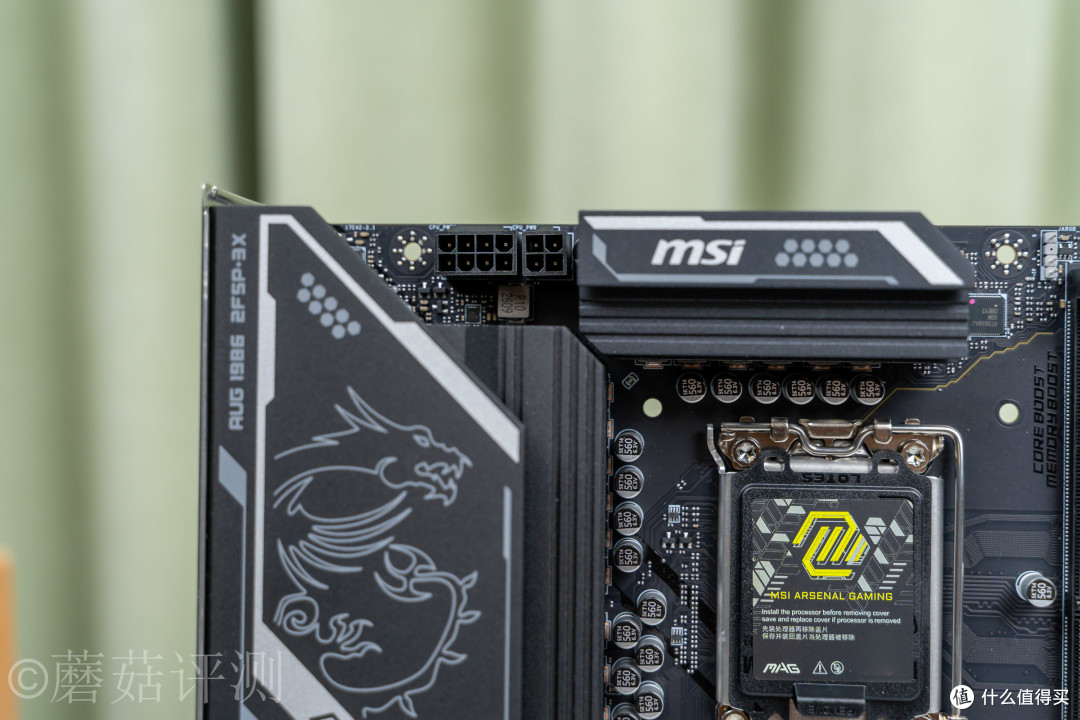

▼主板上侧供电的金属散热件表面也有白色的涂装，左侧是微星的LOGO，靠近CPU插座部分有降高度的设计，保证散热兼容性。

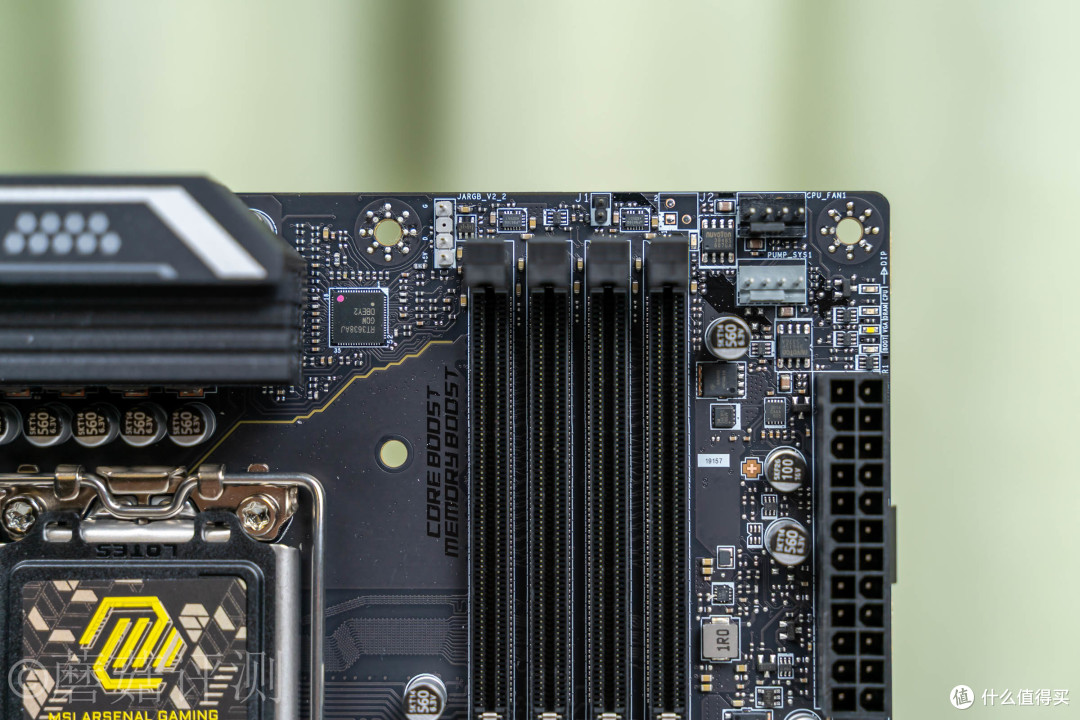

▼主板左上角，5V三针ARGB灯效插座，两个4Pin的风扇供电插座，由4颗贴片式LED组成的EZ DeBug指示灯和主板24Pin供电插座。

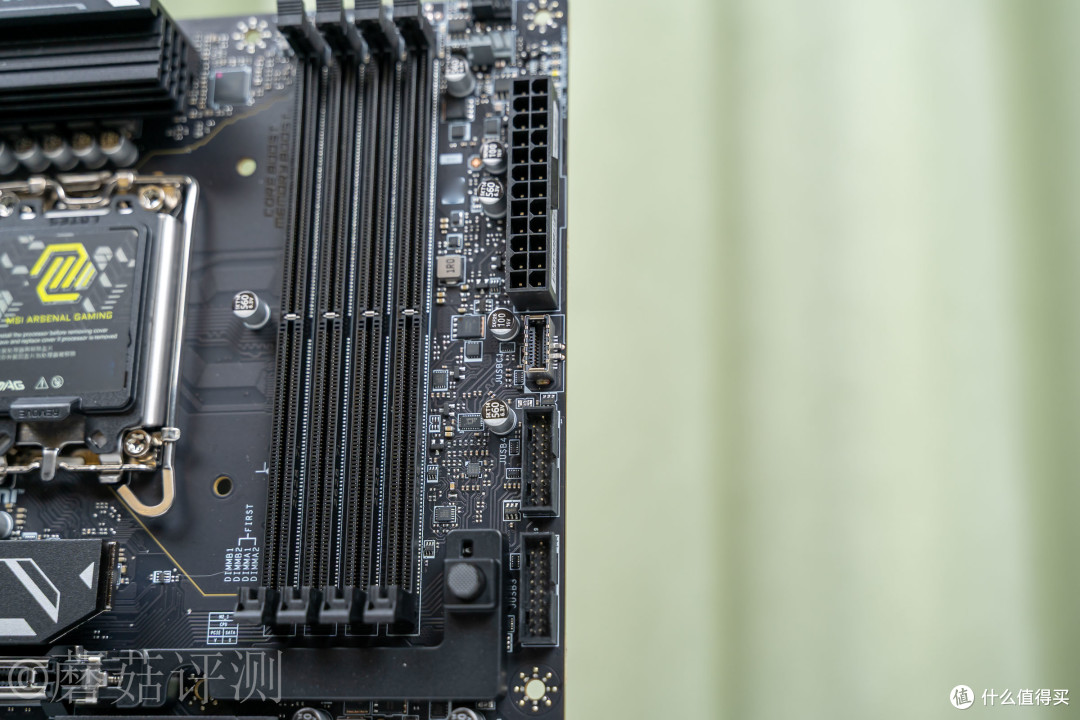

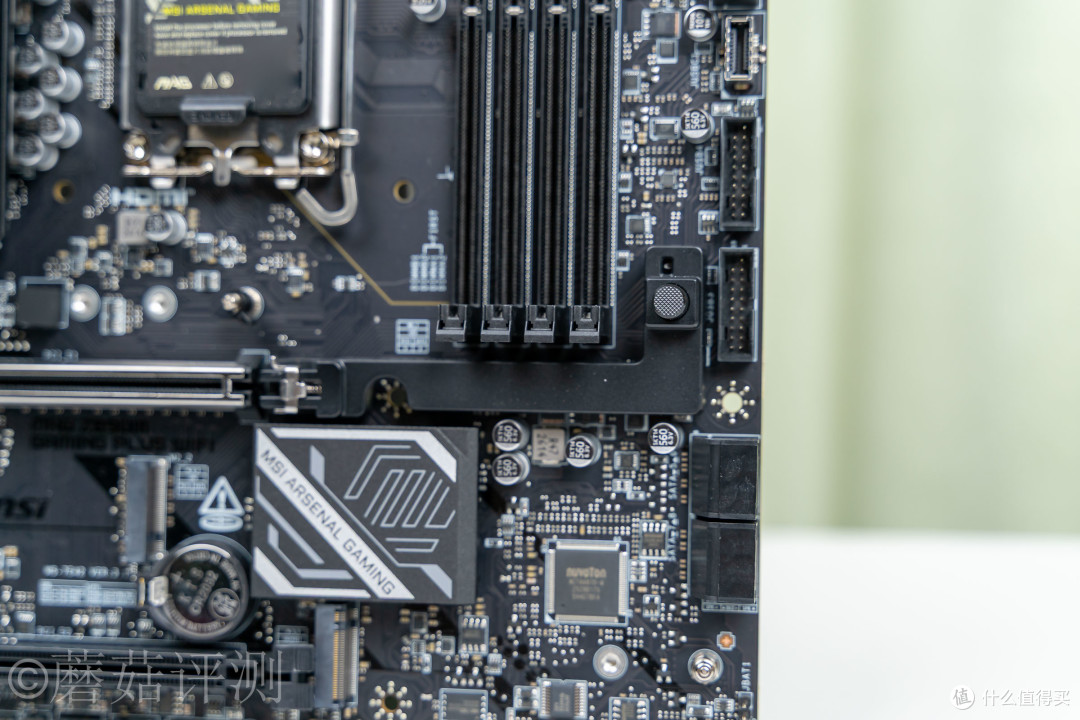

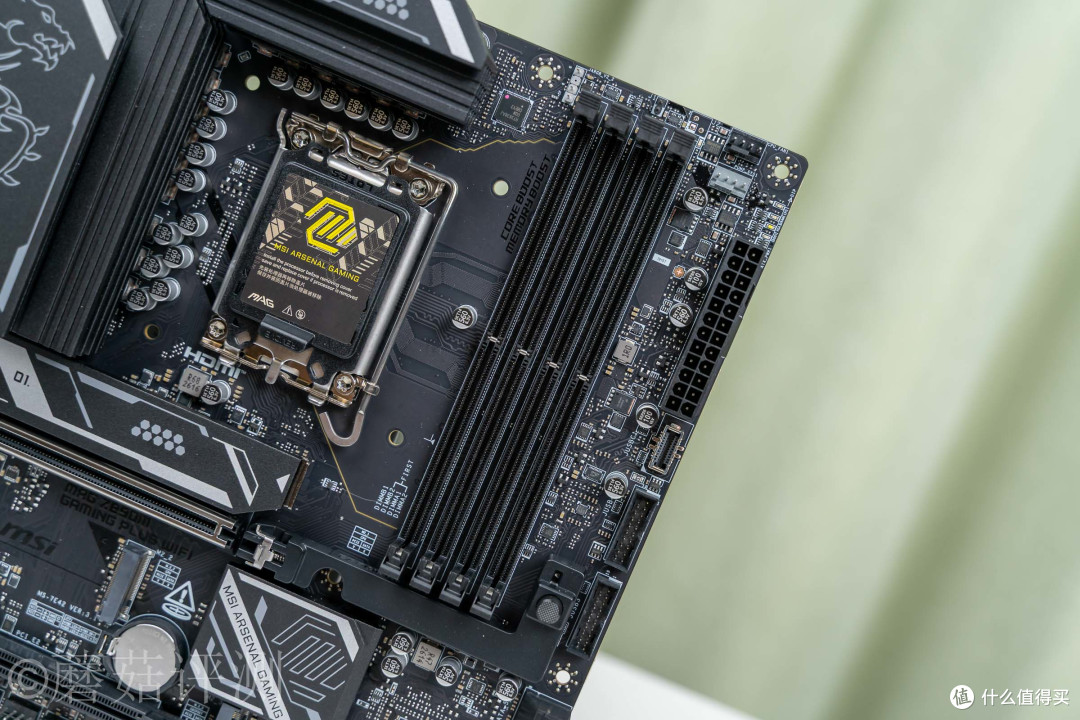

▼这块主板标配4条内存插槽，支持DDR5内存，最高频率支持到8800+MT/s。
▼主板24Pin供电插座下面，机箱前置Type-C插座一个，机箱前置Type-A插座两个，Z890芯片组的拓展性确实要更强。
▼主板最上面的M2插槽标配金属散热片，标配有漂亮的涂装，且支持快拆。

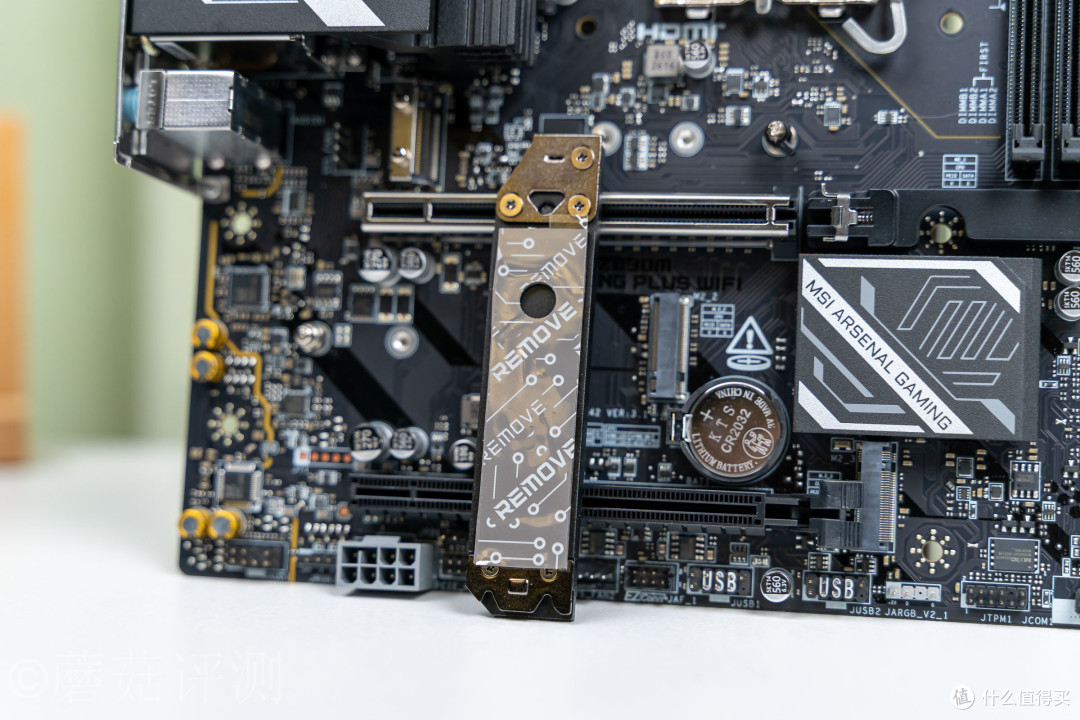

▼金属扳手在金属散热片的最右侧，按压就能轻松取下，很方便。
▼金属散热片内侧标配导热垫，可以辅助M2固态散热，保证其稳定运行。
▼主板的主PCIe插槽在第一槽位，最大支持PCIe 5.0 x 16，插槽外面有金属件包裹，可以提高稳定性和受力表现。

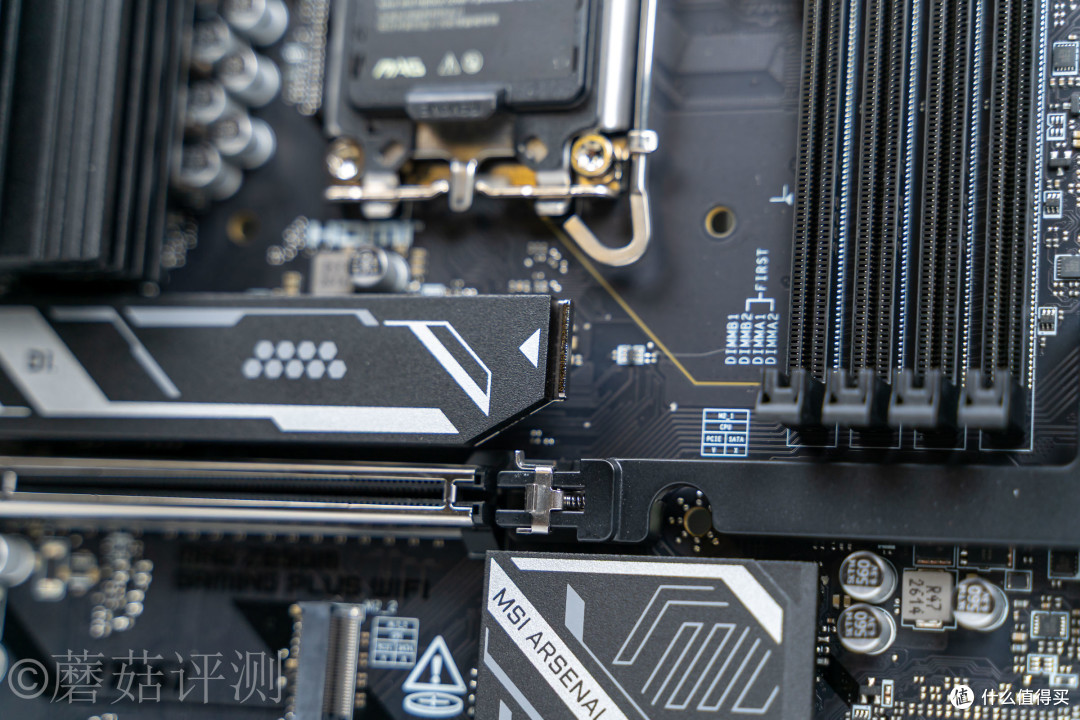

▼主板的主PCIe插槽标配显卡快拆设计，通过特殊的机械结构设计，巧妙的把显卡固定卡扣转接放到主板最右侧，且改为两档按键形式，日常拆装显卡更方便。

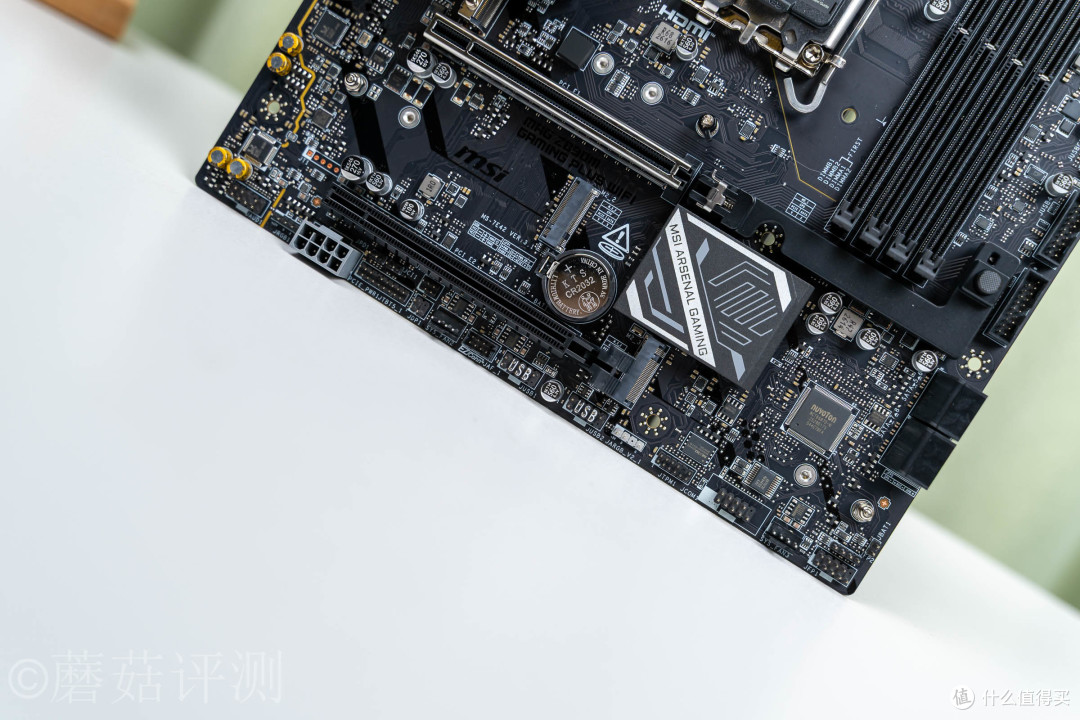

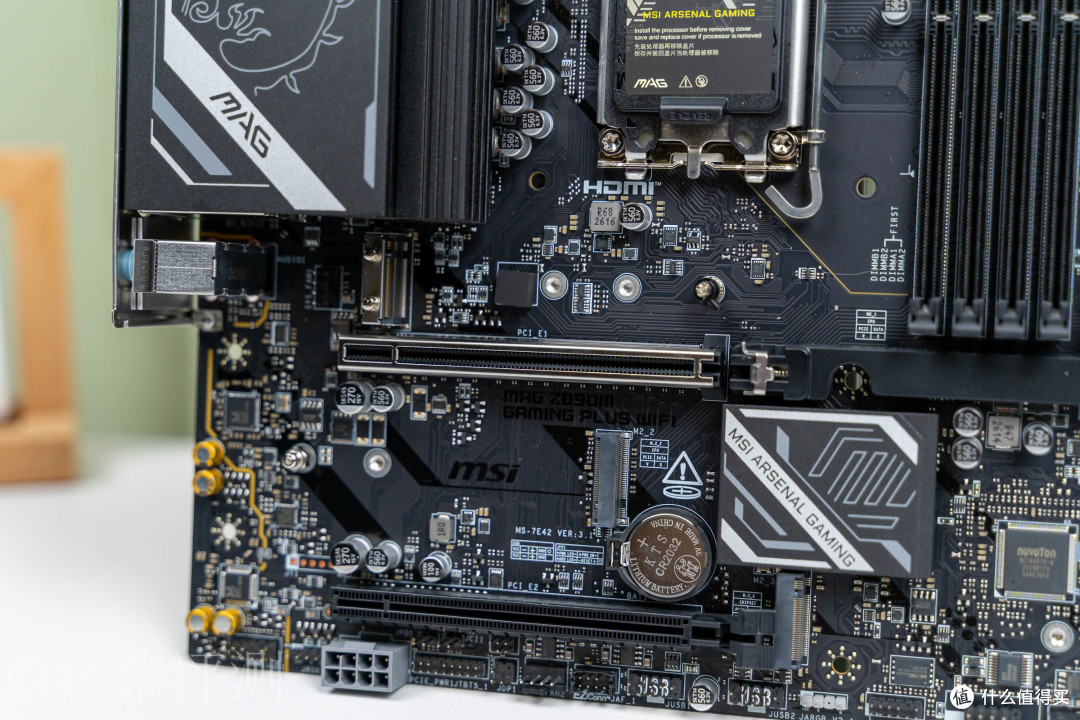

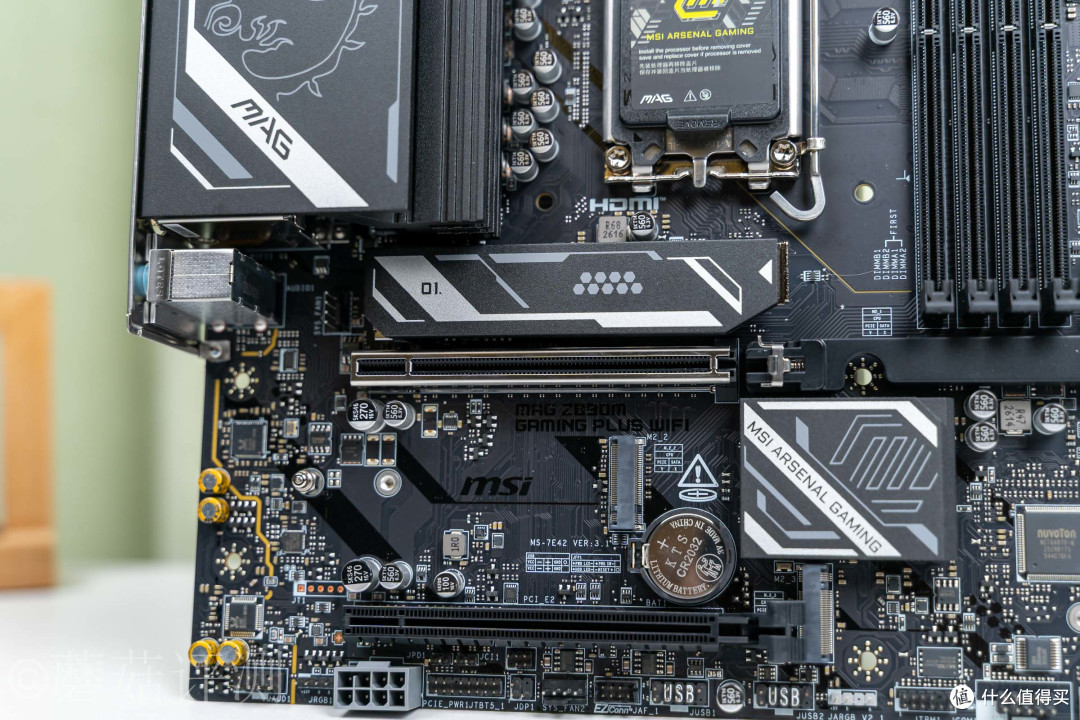

▼主板南桥部分，标配金属散热片。其左侧和右下侧，均有一个M2插槽，均支持快拆，最大支持PCIe 4.0 x 4。左下角是全长的PCIe插槽，最大支持PCIe 4.0 x 4。
▼主板的右下角，标配4个SATA 3.0接口。

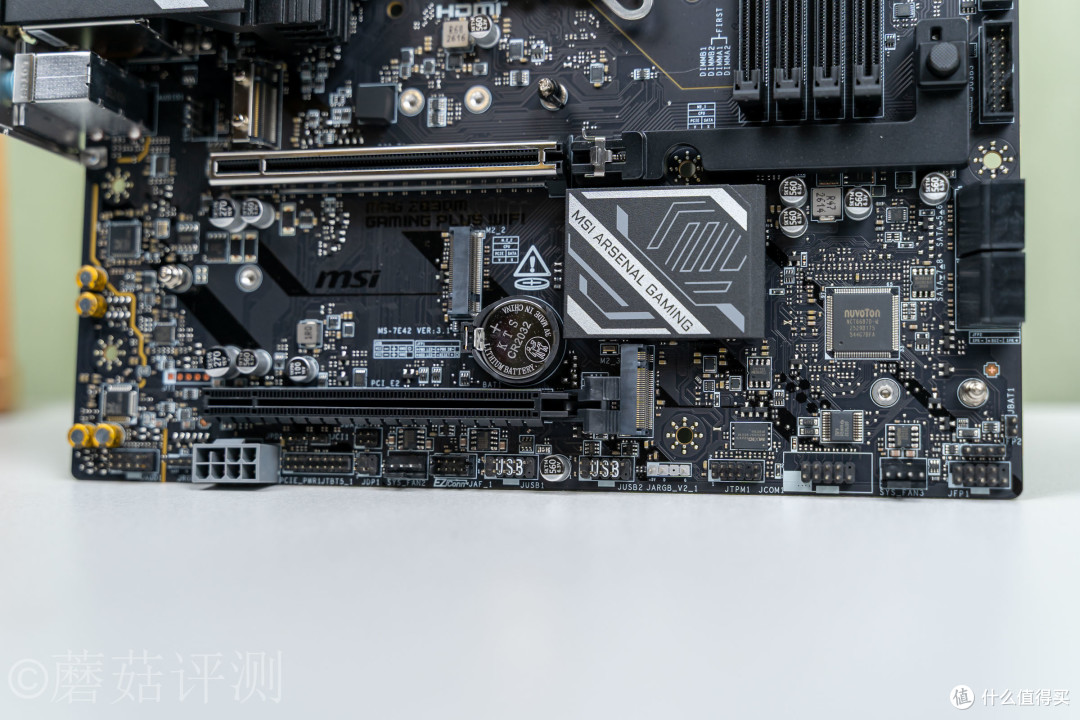

▼主板底部，从左到右依次是音频插座、12V四针RGB灯效插座、8Pin的PCIe辅助供电插座、雷电设备插座、跳线插座、4Pin风扇供电插座、EZ Conn插座、USB 2.0插座2个、5V三针ARGB灯效插座、TPM设备插座、串口插座、4Pin风扇供电插座和机箱跳线插座。

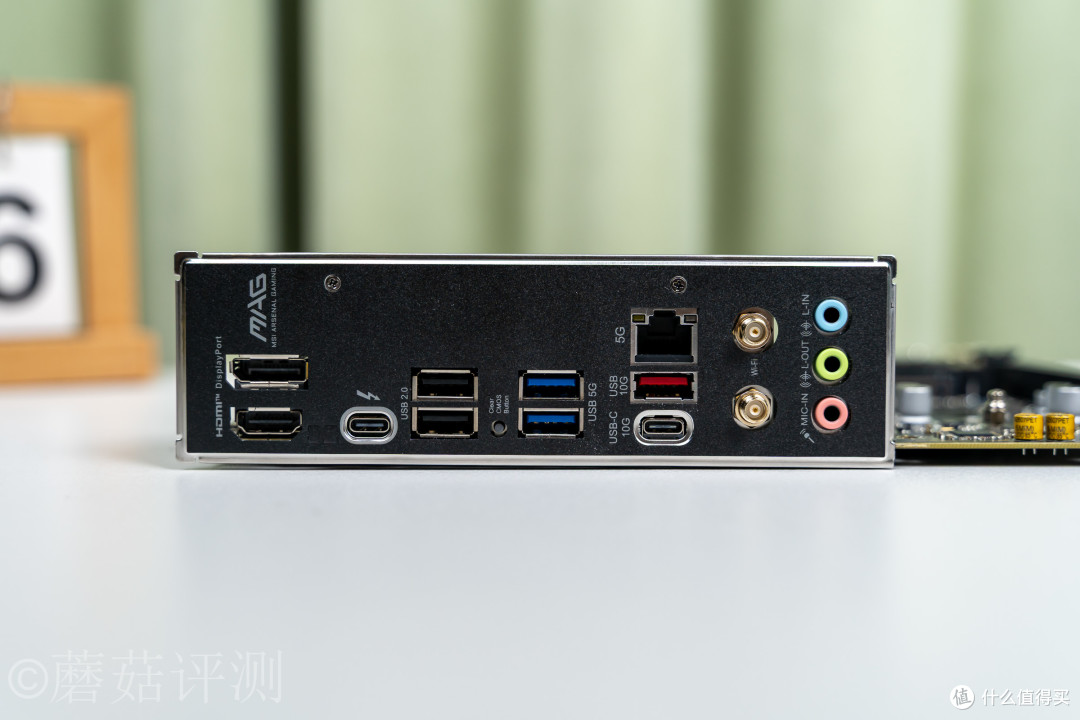

▼主板后部的IO接口，标配一体化的挡板，日常装机更方便。接口方面，从左到右依次是DP视频接口、HDMI视频接口、雷电接口、USB 2.0接口2个、USB 3.2 Gen1 Type-A接口2个、USB-C 10Gbps接口、USB 3.2 Gen2 Type-C接口、5G有线Lan口、WIFI天线插座和3个音频接口。

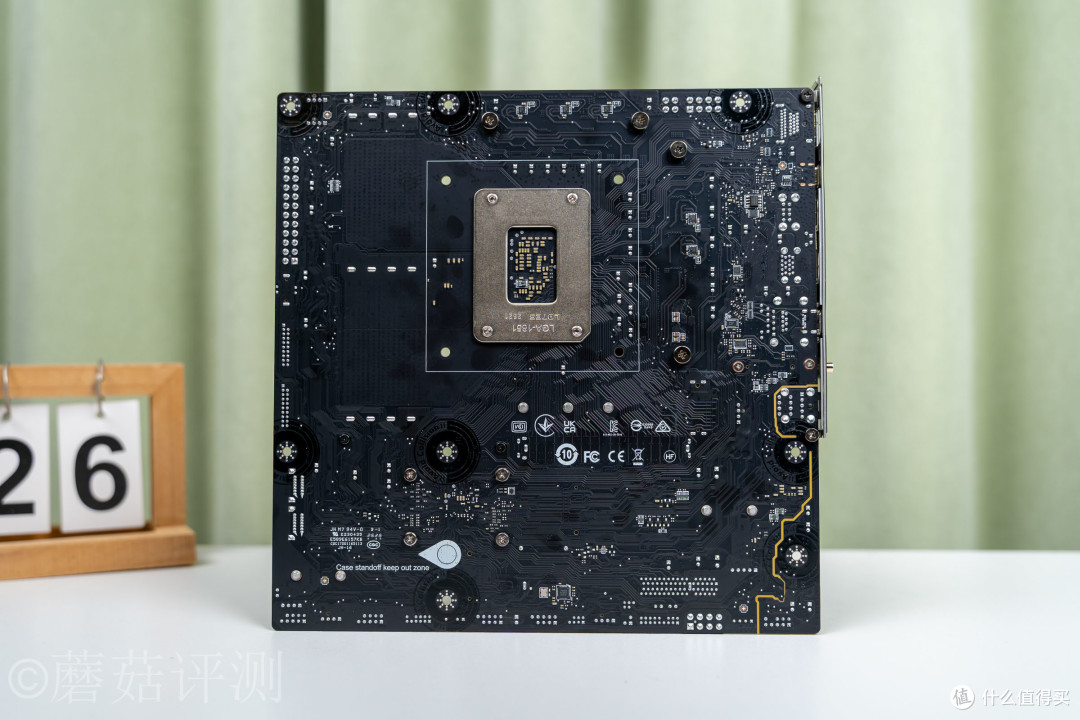

▼主板背面，并无其他接口。
四、微星MAG Z890M GAMING PLUS WIFI小黑龙主板 拆解
▼第一步，先把主板正面的覆盖件去掉。

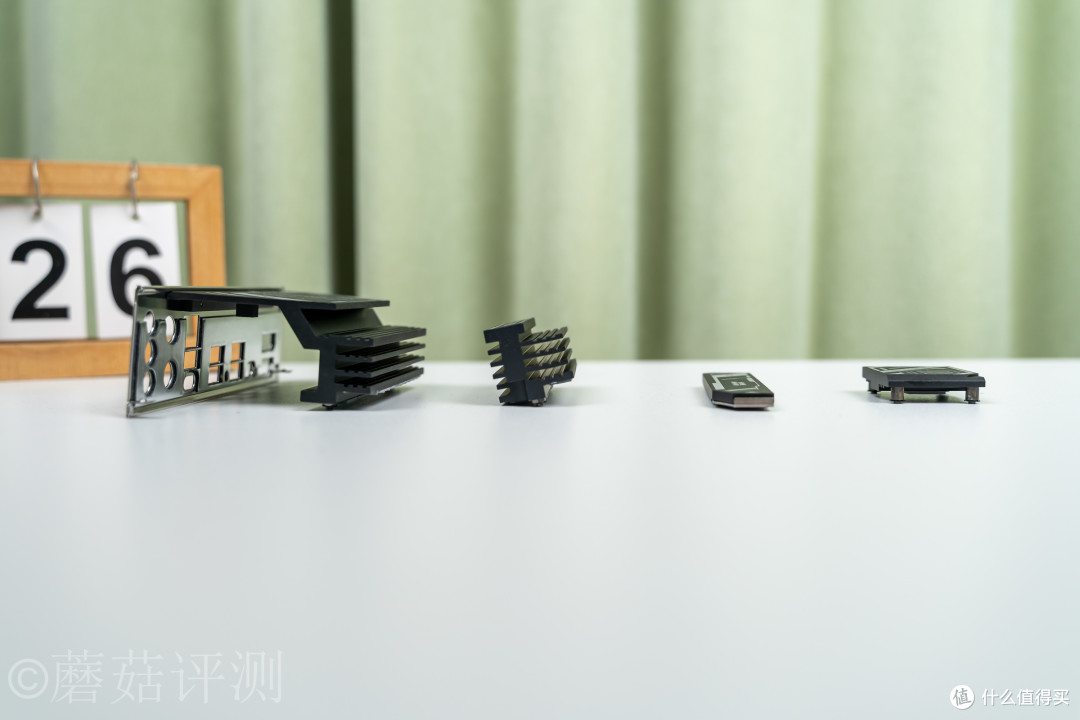

▼主板正面金属覆盖件的体积都蛮大的，造型复杂，有各种鳍片设计，增大和空气的接触面积，提高散热效率。

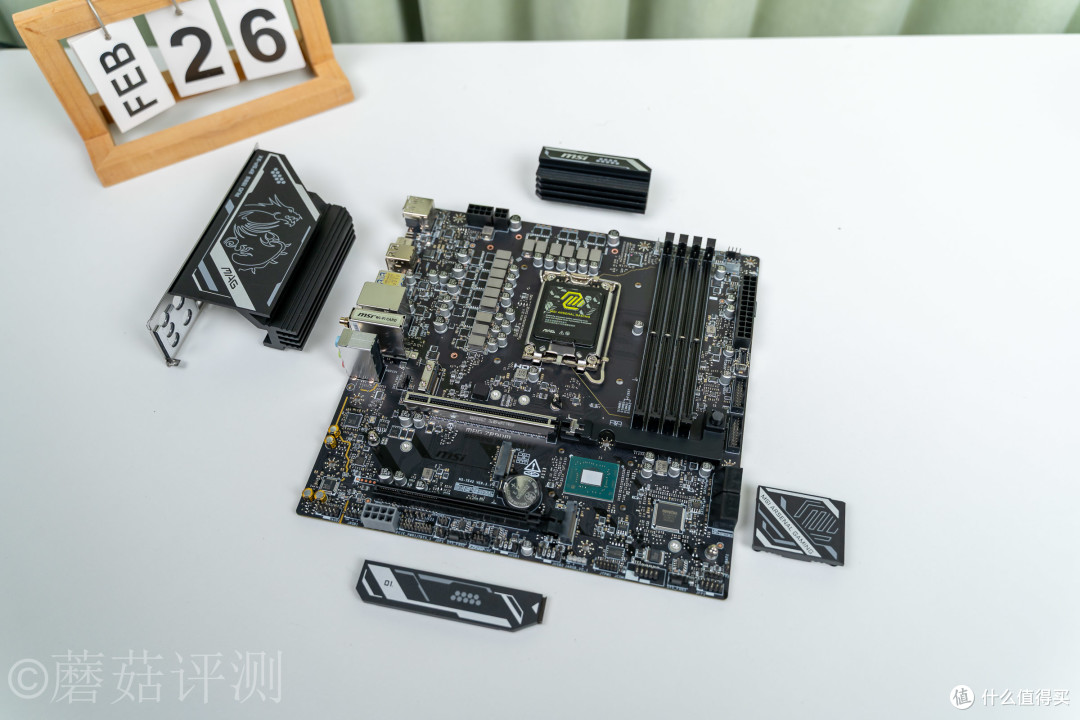

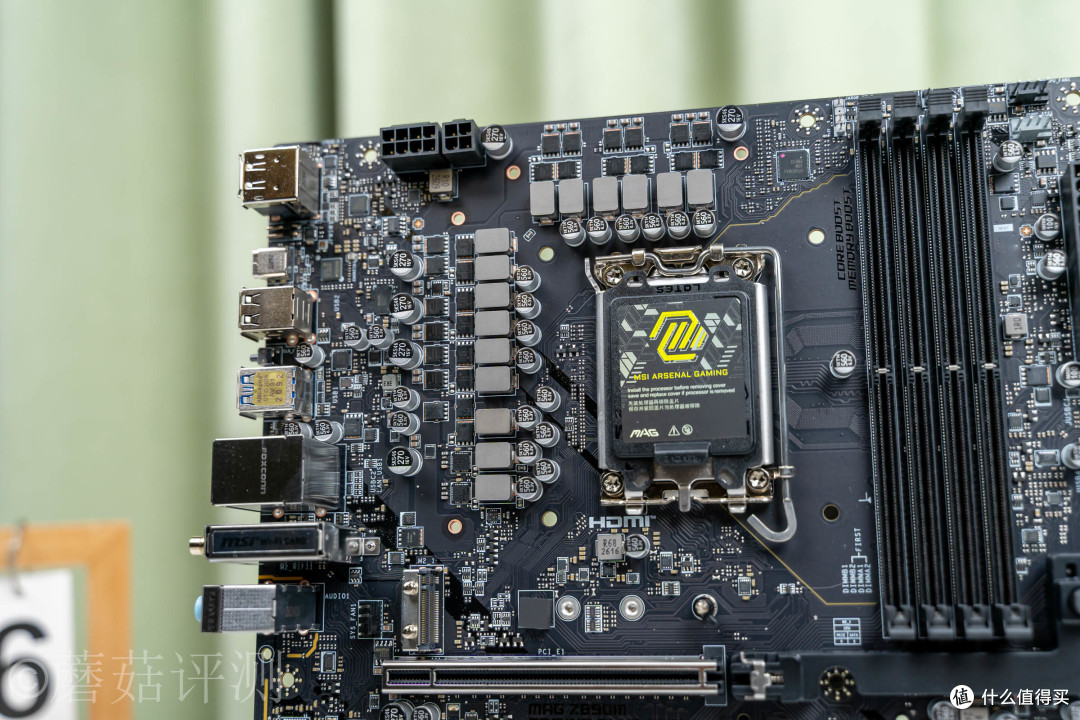

▼去掉金属覆盖件之后，主板正面的各种元件也是密密麻麻的。
▼供电电路部分，左侧共9路供电，上侧共6路供电，共同组成12+1+1+1路的供电规格。

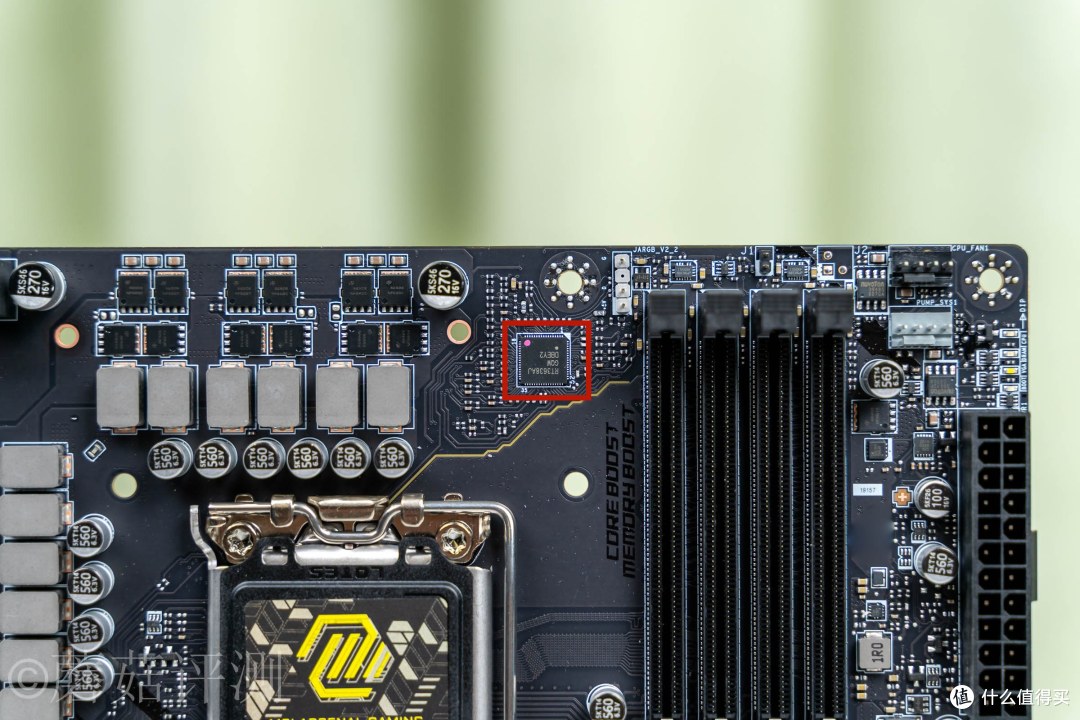

▼供电电路的右上角，红框是PWM主控芯片，丝印RT3638AJ，立錡科技出品，支持输出3路PWM控制信号，其中Vcore供电最大支持输出8路PWM控制信号。

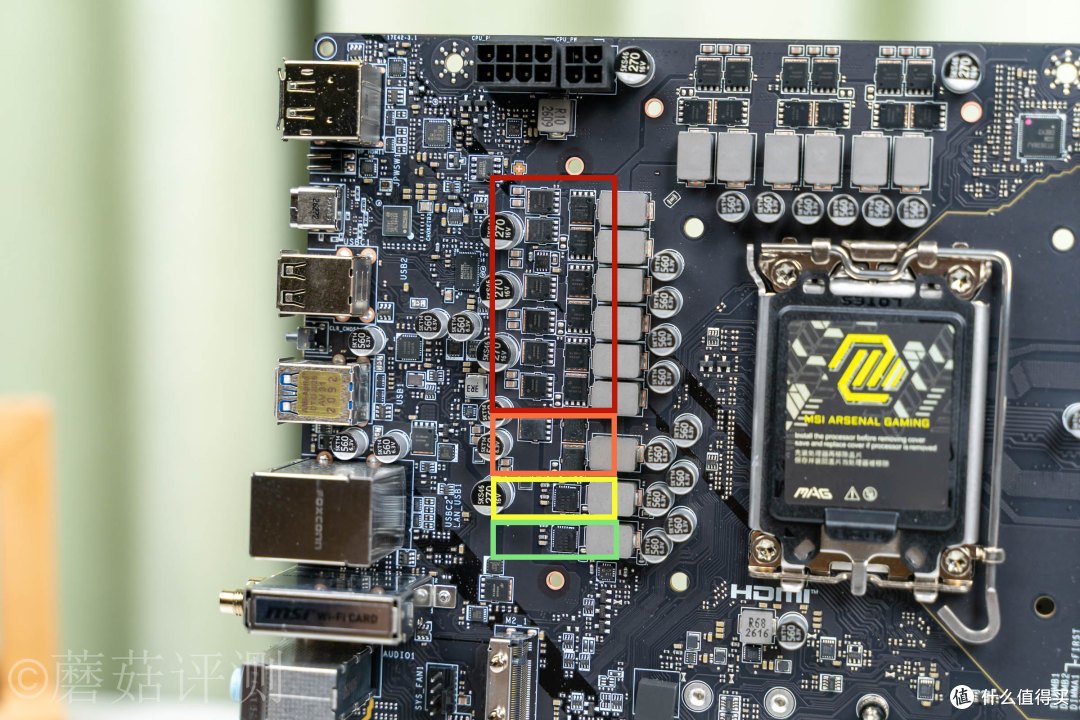

▼左侧供电共9路，上侧6路为Vcore供电，上下桥设计，双上桥、双下桥。下面是Vgt、Vsa、VNNAON供电，共9路供电。

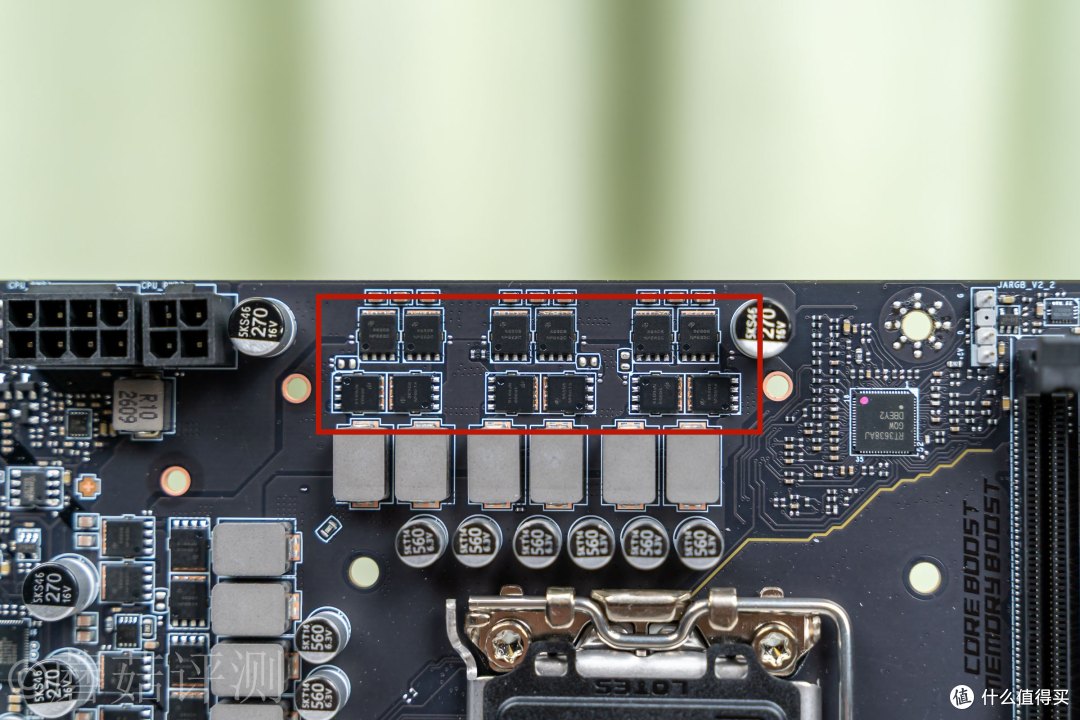

▼主板上侧是6路供电，负责Vcore供电，清一色的上下桥设计，双上桥、双下桥。

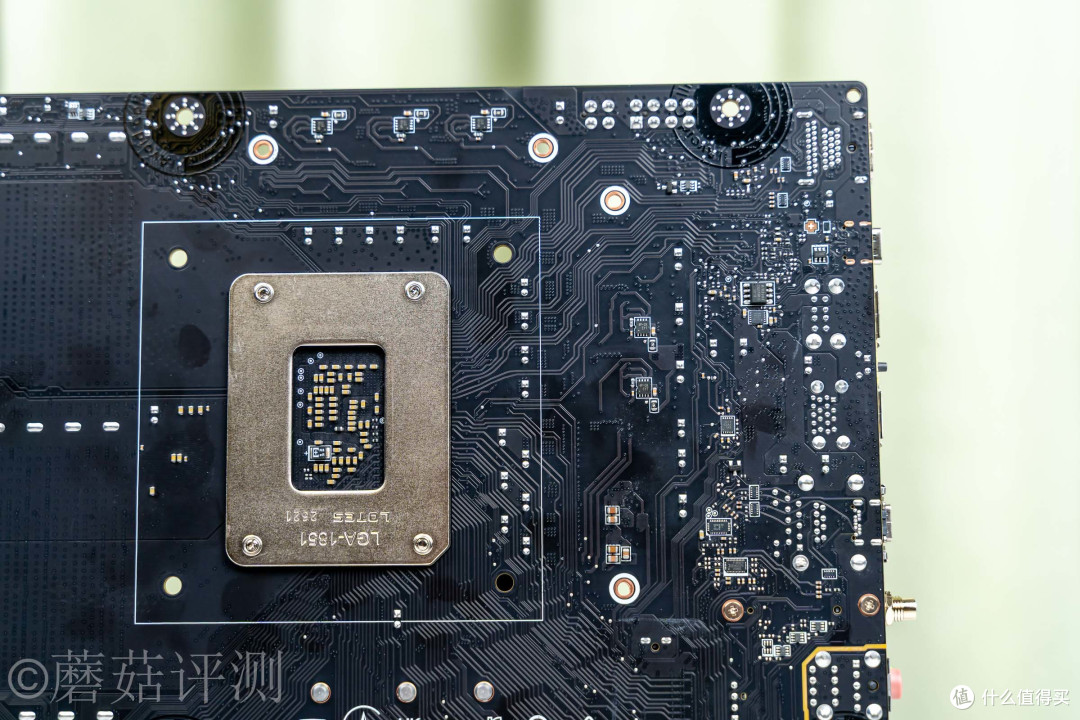

▼仔细观察主板背面的PCB走向，可以看到上侧供电有三个驱动IC，右侧供电反面有两个驱动IC，正面一个驱动IC。这块主板的供电是12+1+1+1路的规格，核心供电12路，采用并联上下桥设计，PWM主控芯片输出6路PWM控制信号，这种设计的供电电路响应非常好，每一路的供电内阻更低，适合功耗波动大、满载功耗高的处理器。

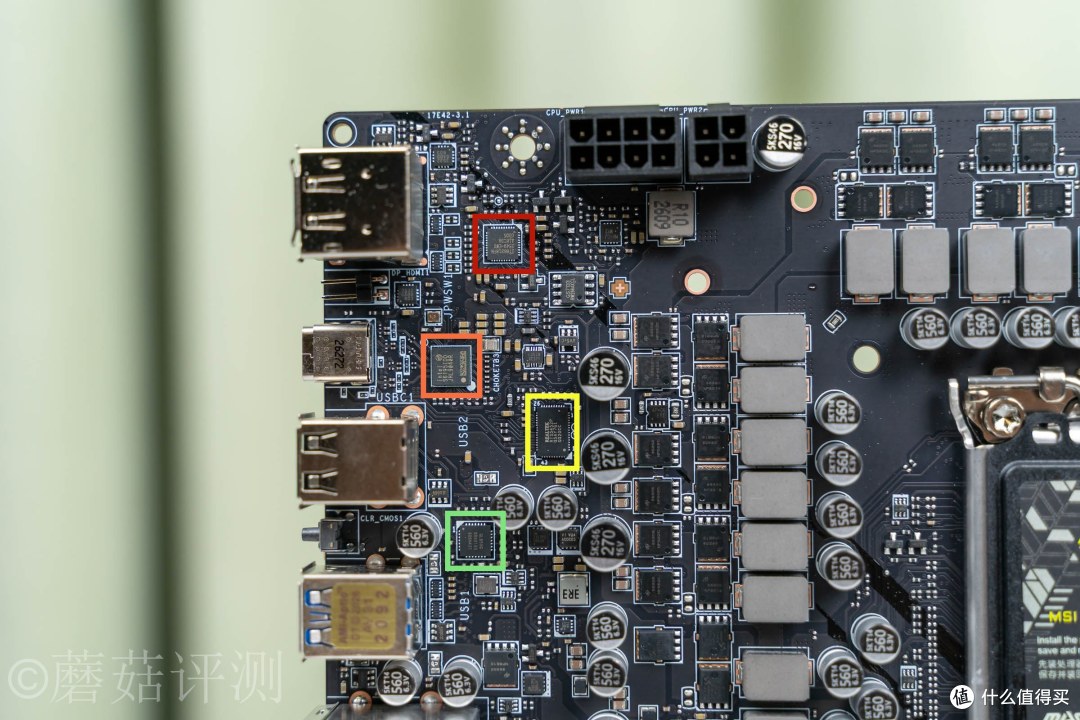

▼主板后部IO接口后面，芯片众多，红框芯片丝印IT66318FN，HDMI 2.0的重定时缓冲芯片，用于优化HDMI 2.0视频输出信号，保证稳定；橙框芯片丝印JHL9040R，intel出品，雷电4重定时器，拥有优化雷电4信号；黄框芯片丝印RTS5452P，瑞昱（Realtek）出品，USB-C接口的PD控制器，负责供电和协议握手通讯；绿框芯片丝印GL850G，USB 2.0的HUB芯片。

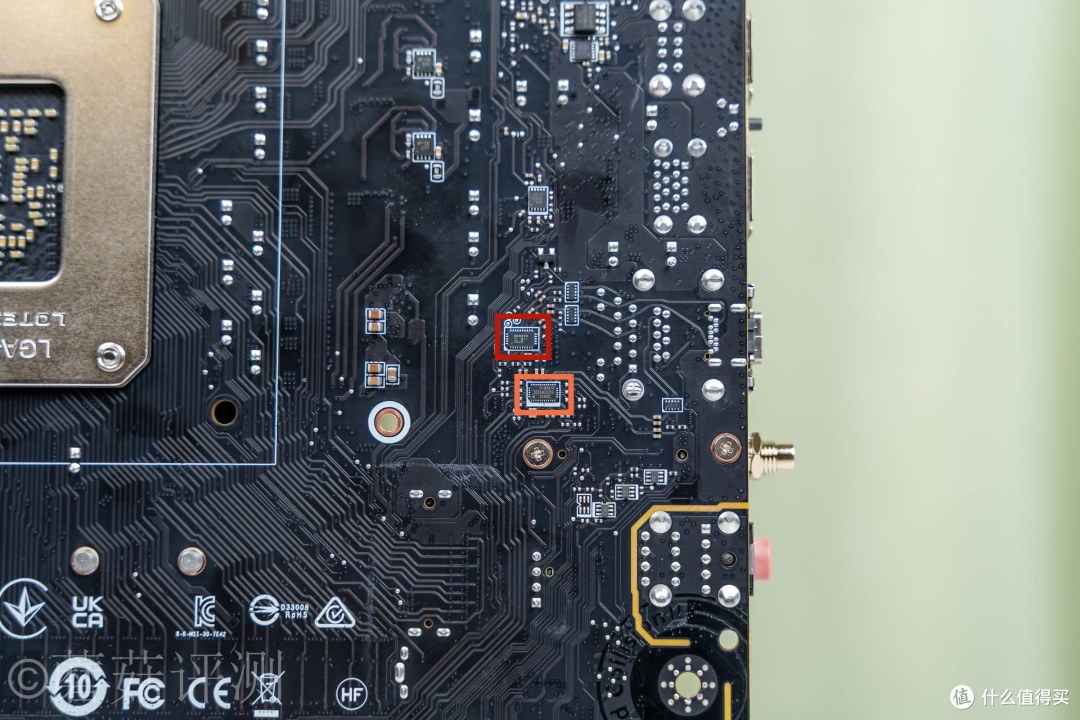

▼主板正面空间不足，有一些芯片被放到了主板的背面，红框芯片丝印HD3220，德仪出品，USB-C主控芯片；橙框芯片丝印P13EQX10，达尔科技出品，USB 3.2的线性重驱动器，给主板后部的USB 3.2 Gen2的USB接口提供支持。
▼红框芯片丝印GL9932E，创惟科技出品，PCIe 4.0的四通道线性重驱动器，给旁边的无线网卡、有线网卡等提供PCIe信号优化支持。

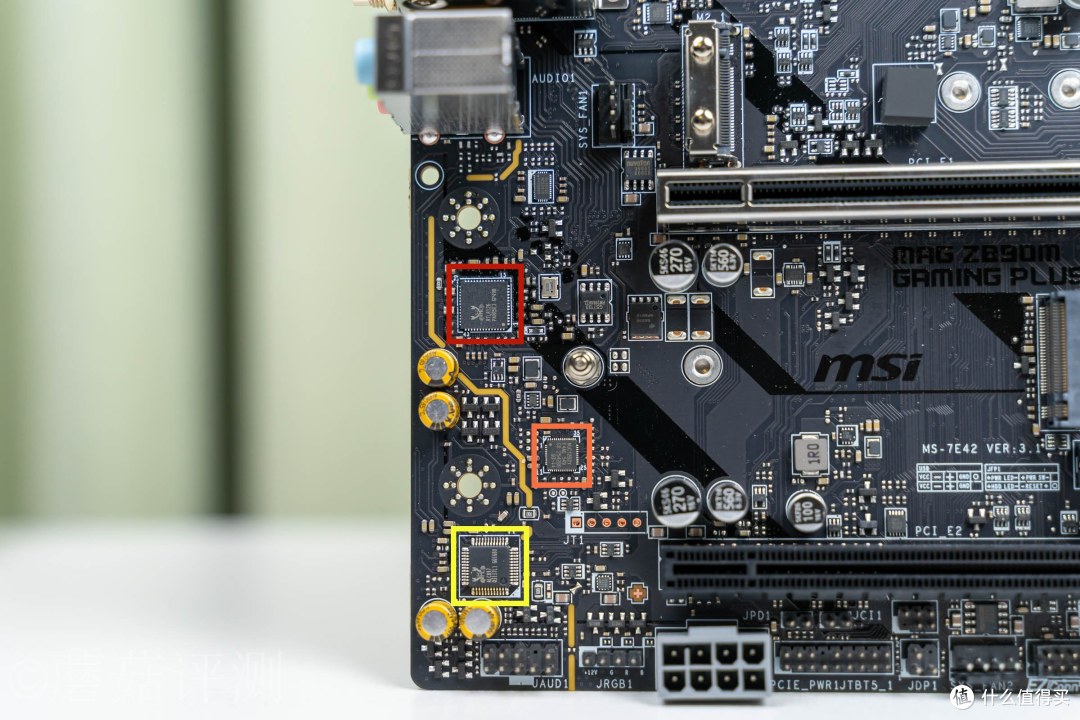

▼下面红框芯片丝印RTL8126，瑞昱（Realtek）出品，5G的有线网主控芯片；橙框芯片丝印NUC1262Y，新唐科技出品，ARM架构的单片机芯片，负责主板的灯效控制；黄框芯片丝印ALC897，瑞昱（Realtek）出品，声卡芯片，旁边金色的音频电容。

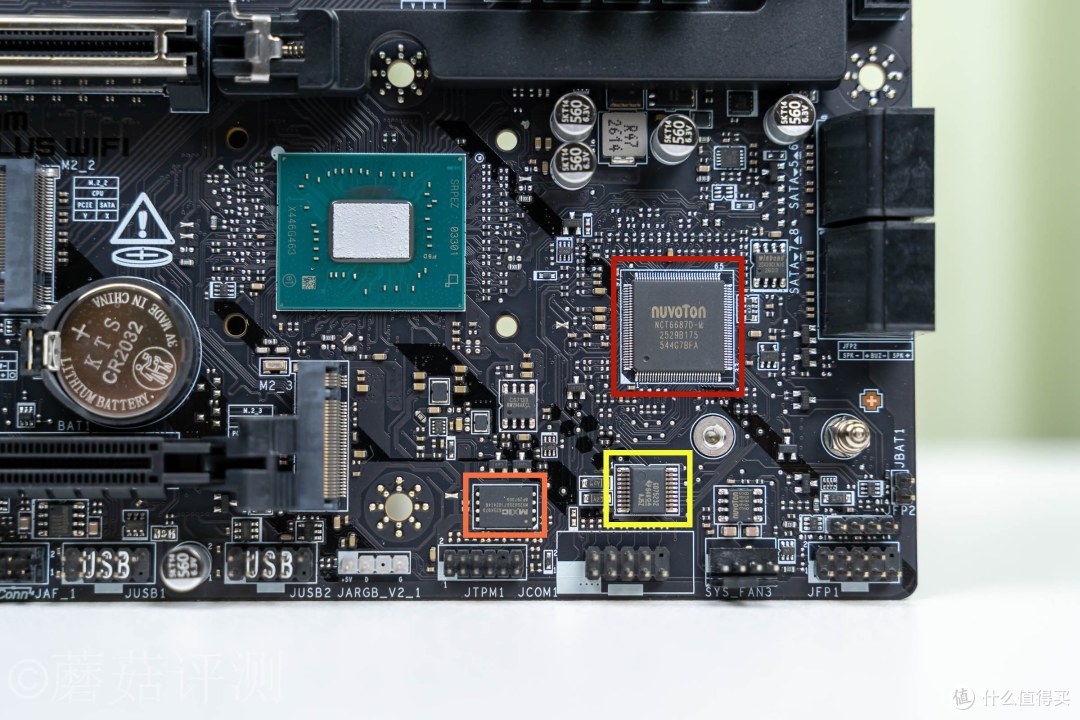

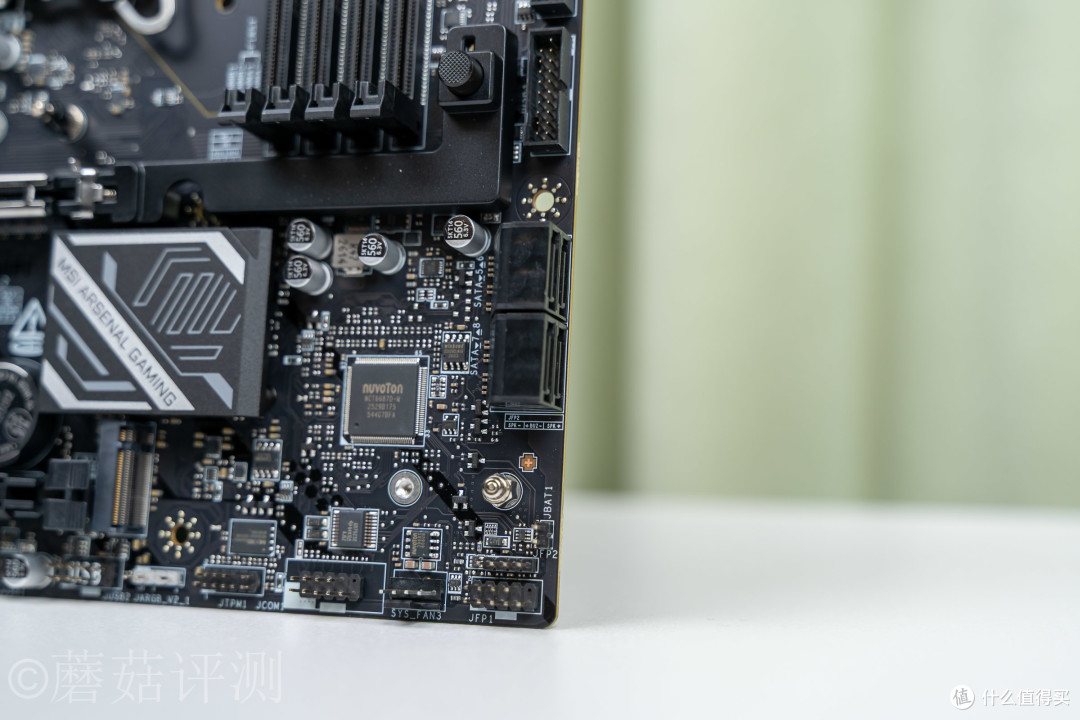

▼主板左下角，Z890芯片右侧，红框芯片丝印NCT6687D，新唐科技出品，Super I/O芯片，负责检测主板的各项参数；橙框芯片是BIOS存储芯片，32MB容量；黄框芯片丝印GD75232，德仪出品，RS-232的线路驱动/接受器，给下面的串行接口提供支持。

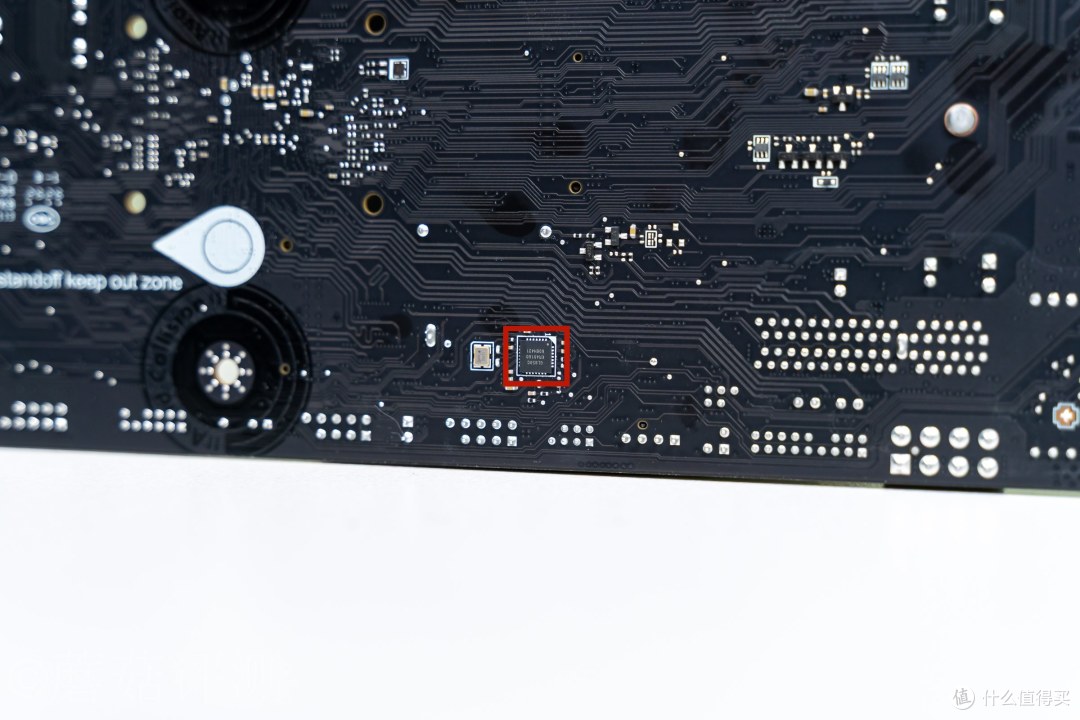

▼主板背面的底部，还有一颗GL850G，USB 2.0的HUB芯片，给主板底部的USB 2.0接口提供支持。
五、微星MAG Z890M GAMING PLUS WIFI小黑龙主板 装机
▼蘑菇这里准备把这块主板塞进机箱，搭配一颗英特尔酷睿Ultra 7 270K Plus处理器测试。

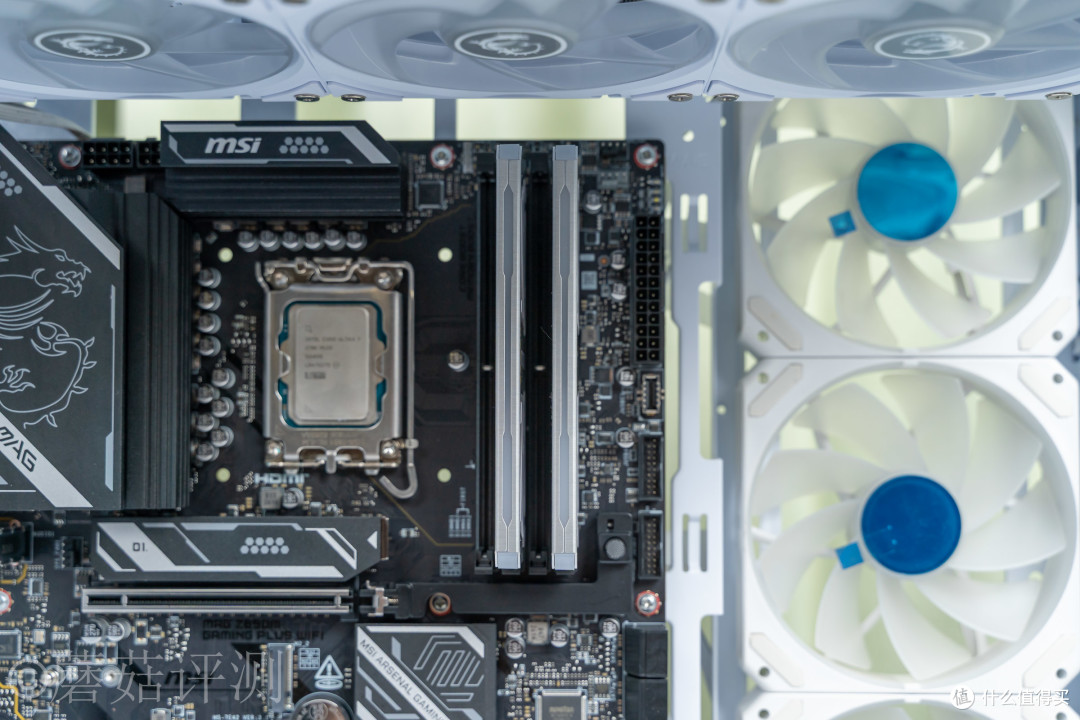

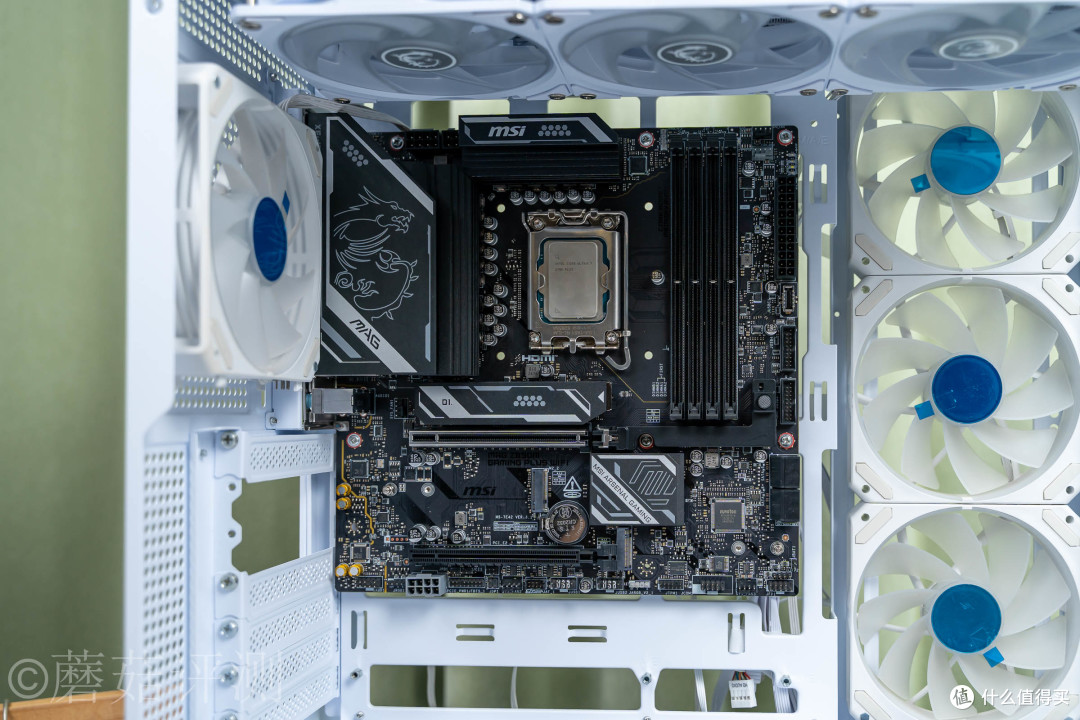

▼主板轻松固定到机箱内部，m-ATX规格的主板，确实要小很多。英特尔酷睿Ultra 7 270K Plus这颗处理器，顺手装到主板上。

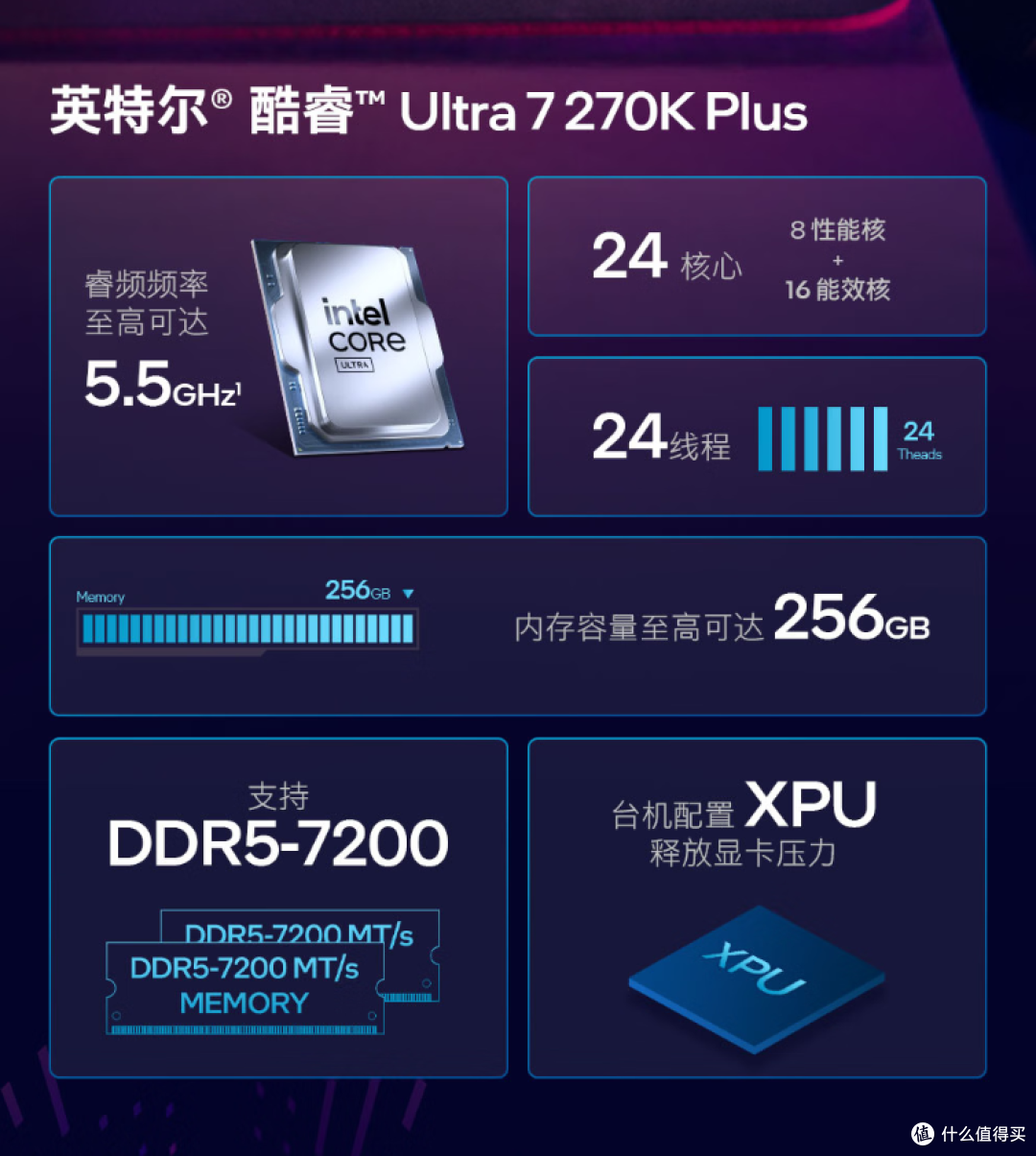

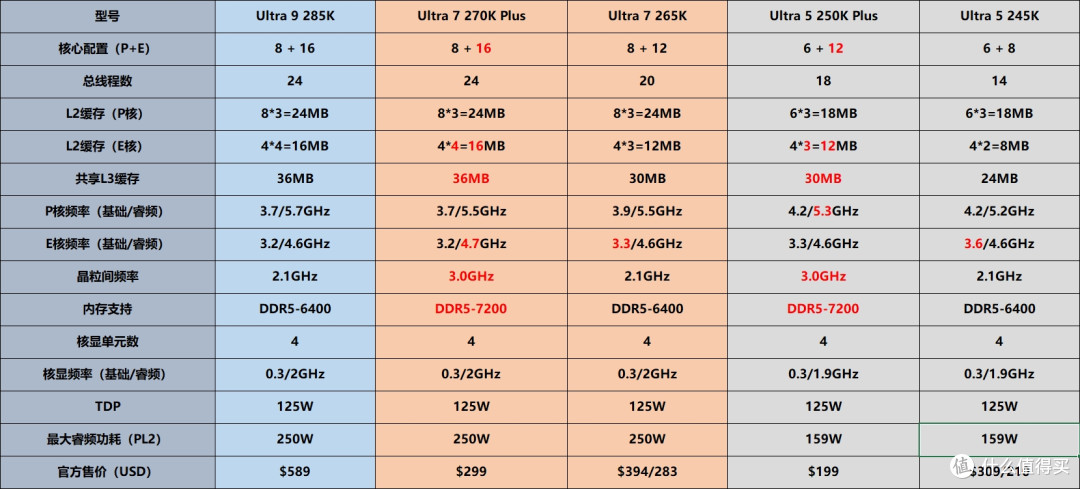

▼英特尔的这颗酷睿Ultra 7 270K Plus处理器，最近特别火，其标配8个性能核、16个能效核、共24个核心，最大睿频5.5GHz，单核性能、多核性能均非常出众。最关键的是，性价比特别高，同价位处理器中性能表现优异。
▼虽然上代的酷睿Ultra 7 265K性价比也很高，但蘑菇个人更加推荐酷睿Ultra 7 270K Plus，除了缓存提升明显之外，其D2D频率提升也非常明显，直接从2.1GHz提升到3GHz，直接让这颗处理器的整体性能表现上了一个台阶！

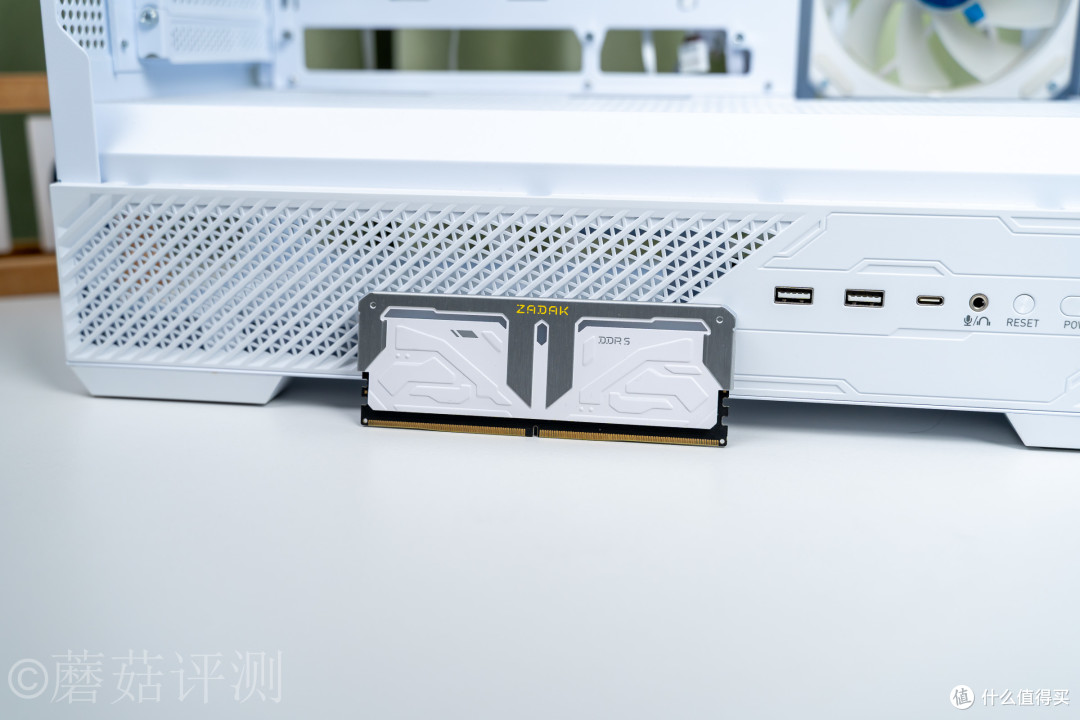

▼内存用的是宇瞻的ZADAK的SPARK，16*2 6800MHz，这套内存的颜值很漂亮，金属马甲采用两种不同的表面处理。

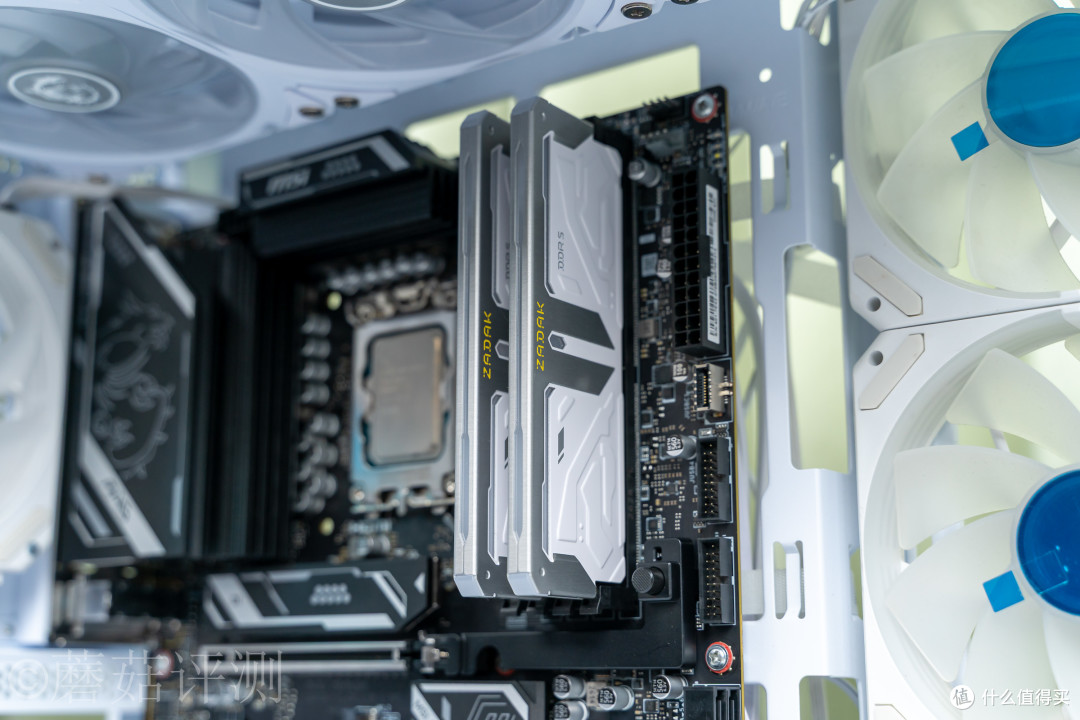

▼内存轻松固定到主板上，双通道主板，这里首选2、4插槽。
▼这套内存的RGB灯带设计复杂，顶部有一条完整的RGB灯带，侧面是多段式的RGB灯带，巧妙的和内存的金属马甲融合到一起。

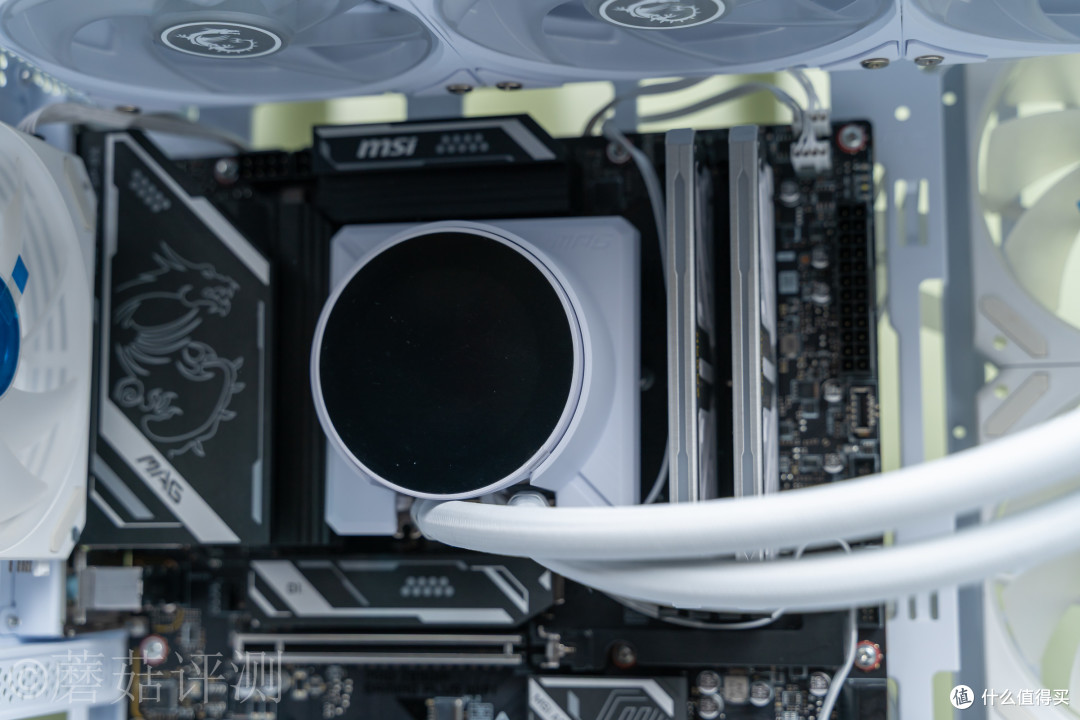

▼处理器是英特尔酷睿Ultra 7 270K Plus，搭配的散热用的是微星的MPG CORELIQUID P22 360冰曜，这款水冷的散热性能表现不错，水冷头顶部还标配一块2.1英寸的屏幕，显示效果不错，玩法多样。
▼细节部分，这款水冷标配水冷头简易盖板，磁吸式固定，直接固定到水冷头旁边，把金属扣具完全遮盖，整体的视觉观感更出色。

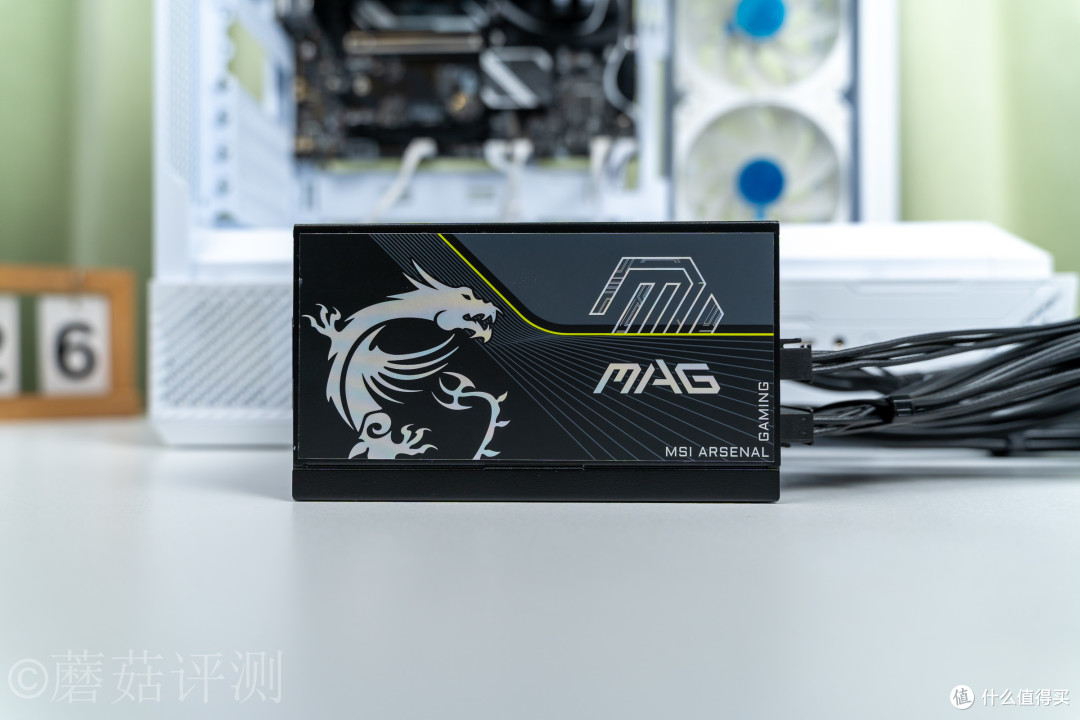

▼电源用的是微星的MAG A1200PLS PCIE5战斧导弹白金牌全模组电源，这款电源拥有三重白金等级认证，支持ATX 3.1、PCIe 5.1，拥有10年质保，平时用起来很放心。

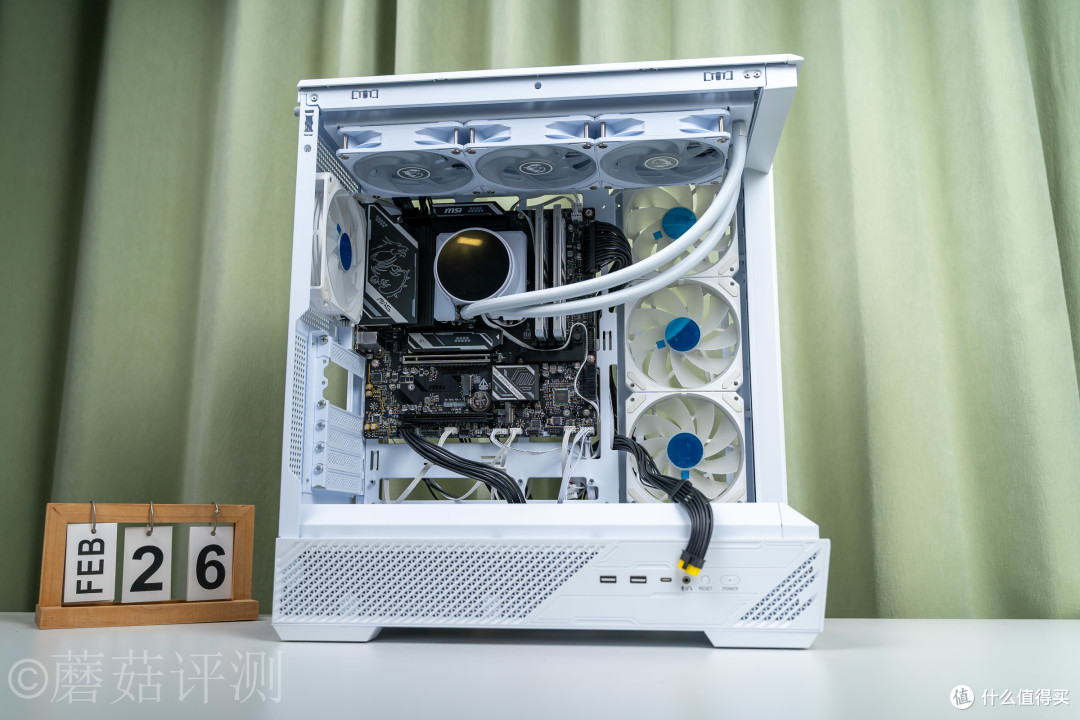

▼电源轻松固定，顺手把各个部分的供电接口插好。
▼这款电源针对PCIe 5.1供电拥有多重防护系统，PCIe 5.1的供电插头采用异色设计，方便辅助判断插头是否完全插到底。另外还标配显卡过载保护功能，会自动实时监测12V-2x6供电接口的电流，任意两根Pin的平均电流差异在5.5A以上、任一根Pin的电流峰值达到12A以上，且持续20秒钟，电源会自动发出警报，长时间未处理会自动重启，有效保护硬件。

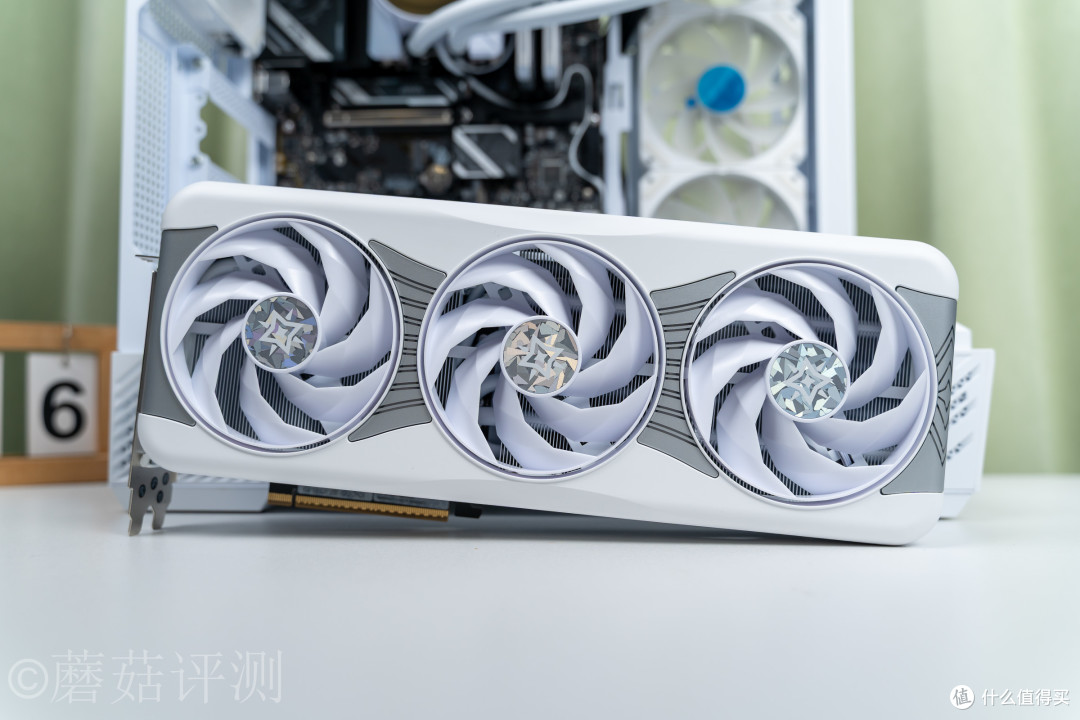

▼显卡用的是影驰的RTX 5080星曜LUNA，整体采用白色配色，颜值很漂亮。

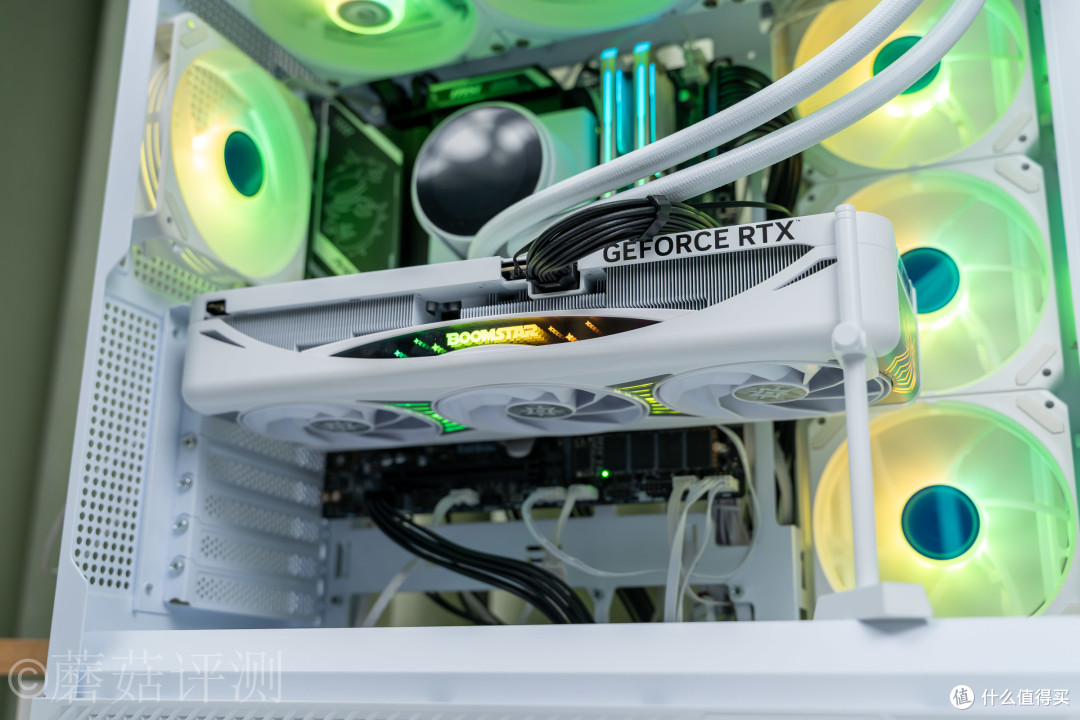

▼显卡默认水平安装，并在显卡的尾部撑一个标配的显卡支架。

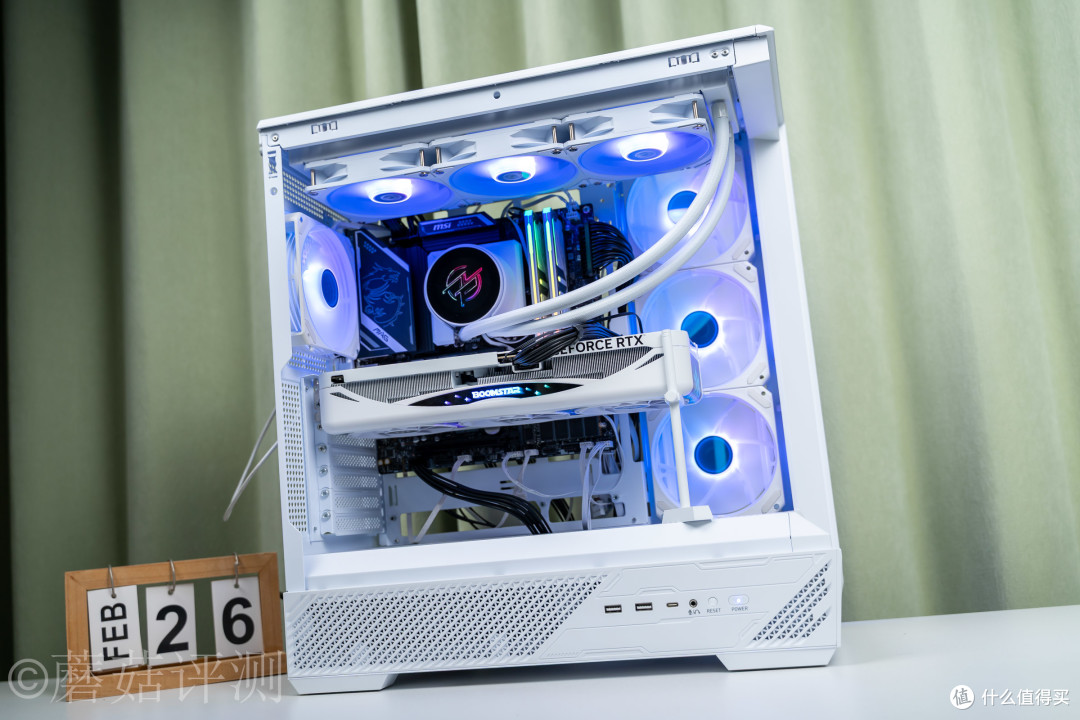

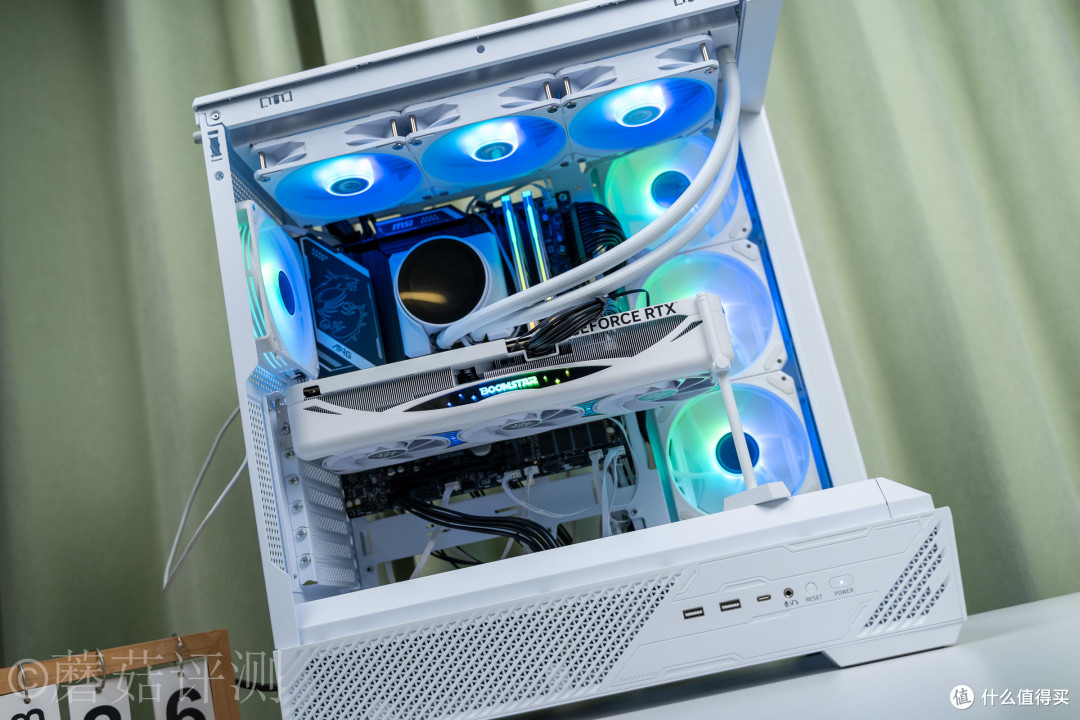

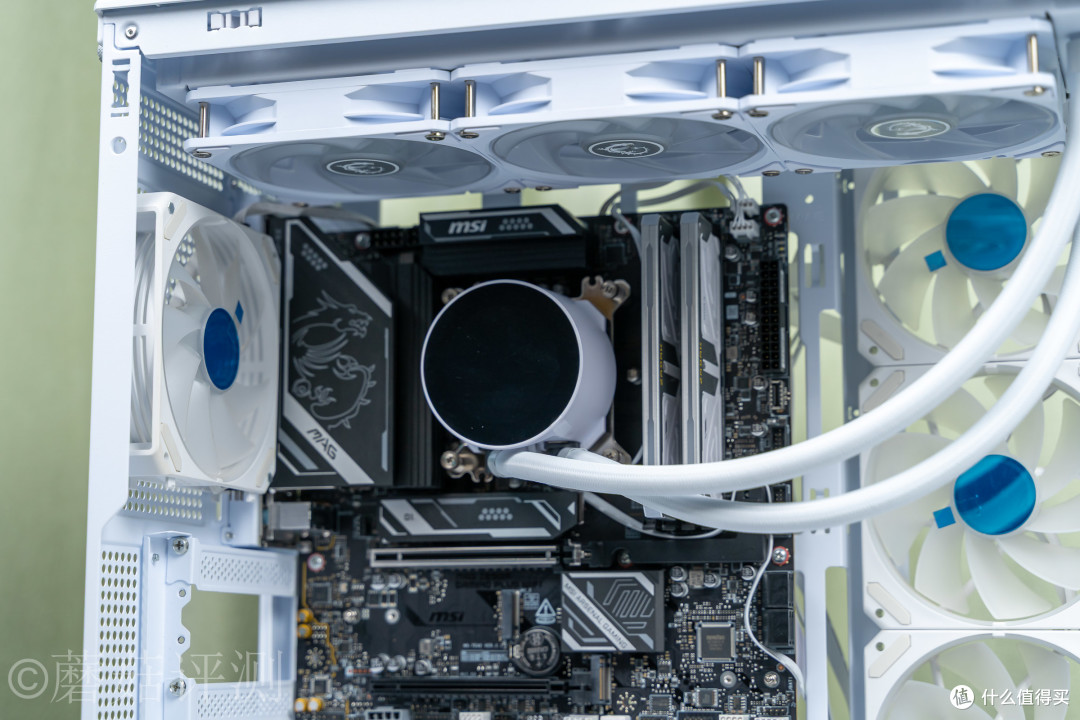

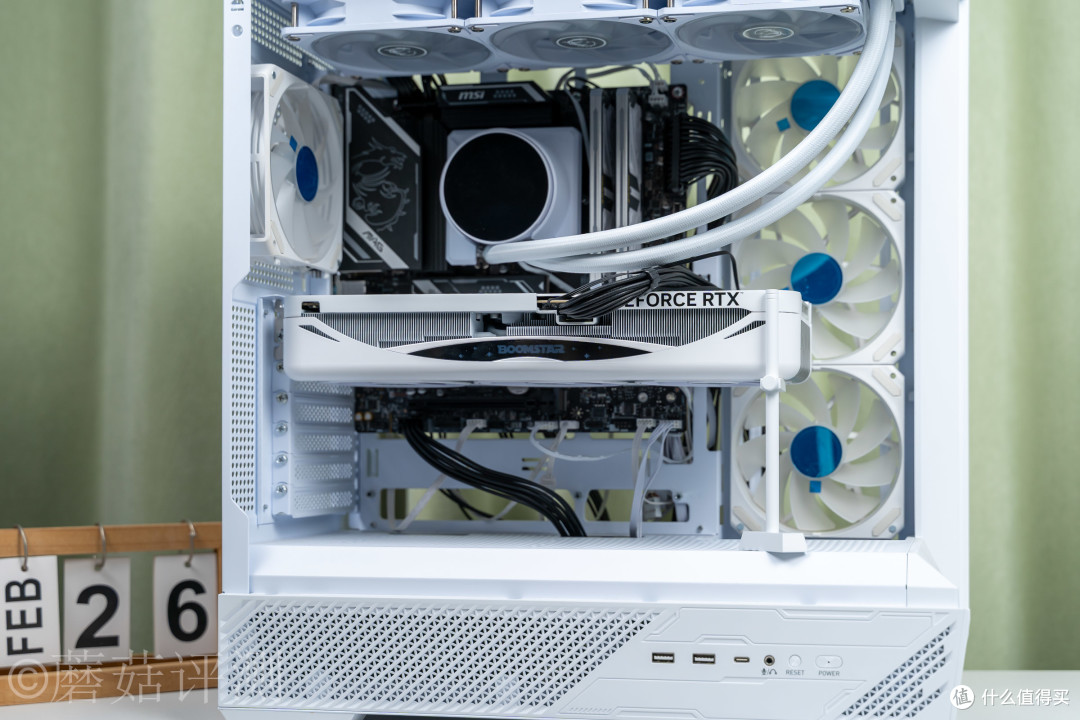

▼插电，开机，一次点亮，整机的颜值很漂亮。

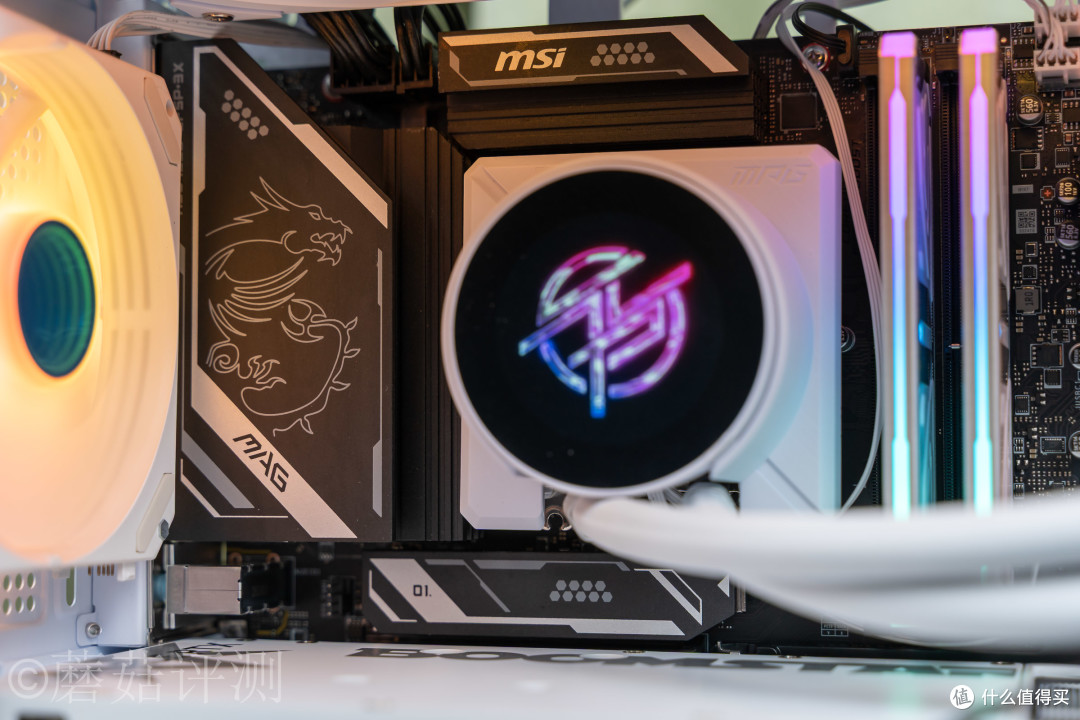

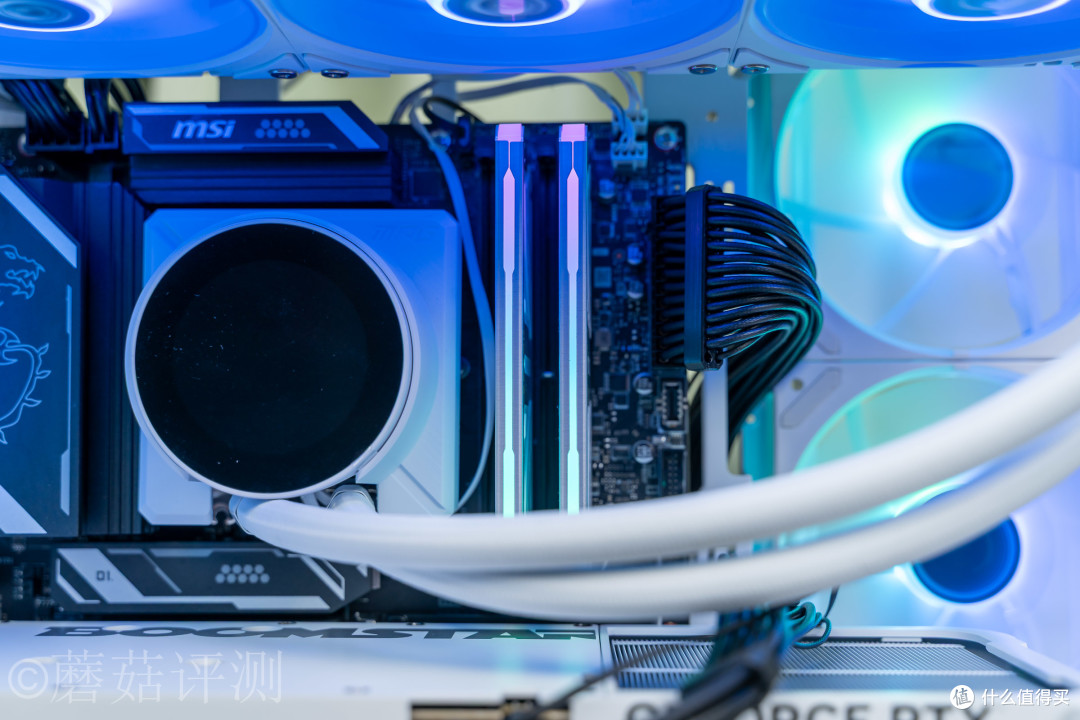

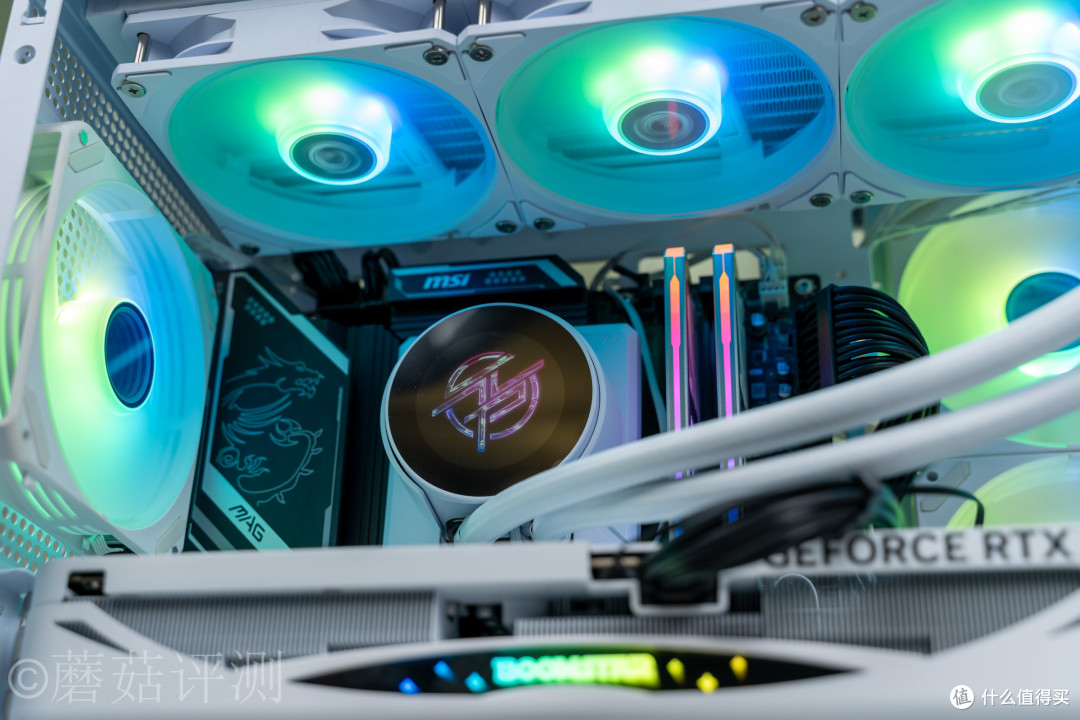

▼微星这块MAG Z890M GAMING PLUS WIFI小黑龙主板的上部颜值很漂亮，主板CPU插座四周的金属散热件质感都非常不错，表面采用磨砂处理，且有漂亮的涂装。
▼微星MPG CORELIQUID P22 360冰曜水冷的屏幕支持多种玩法，支持硬件监控、动态图像和个性化内容，可以根据个人需求选择。

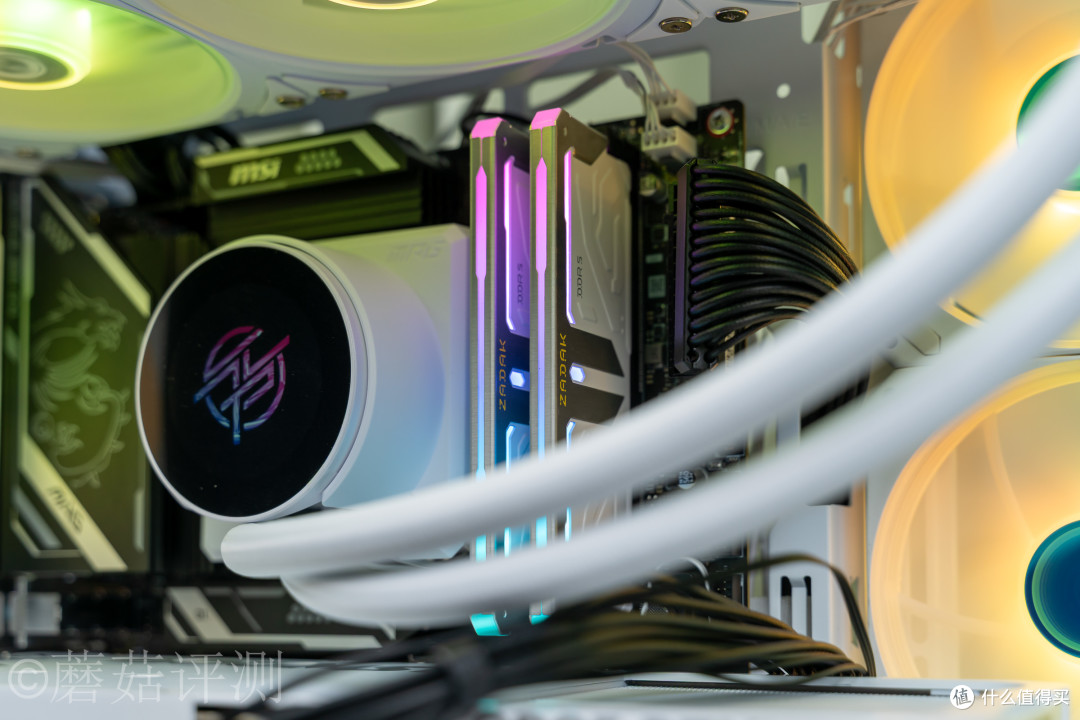

▼内存顶部有一条完整的RGB灯带，柔光效果不错，颜色过渡均匀，支持ARGB灯效，支持主板同步。
▼内存侧面是多段式的RGB灯带，巧妙的和两种不同表面处理的金属马甲融合到一起，很有设计感。
▼显卡侧面和正面均有RGB灯带，侧面还是无限镜，支持ARGB灯效，支持主板同步。
▼机箱是MAG PANO 131L PZ WHITE白龙，这款机箱采用海景房设计，侧面和前侧有大面积的侧透玻璃，可以270°全方位展示机箱内部硬件。

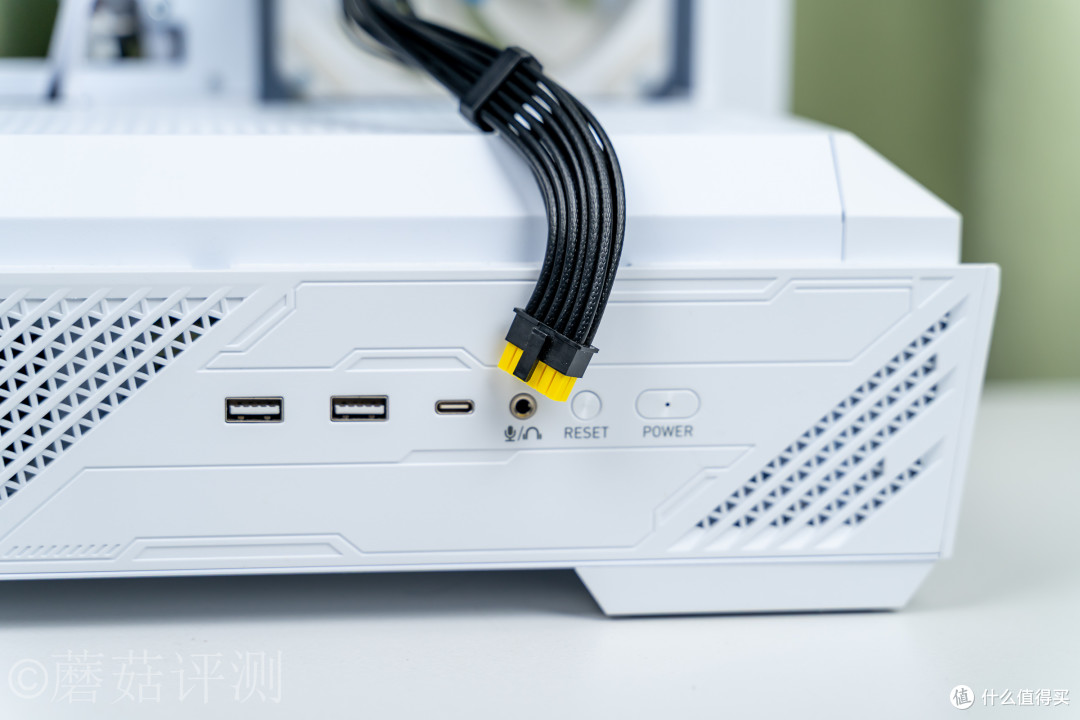

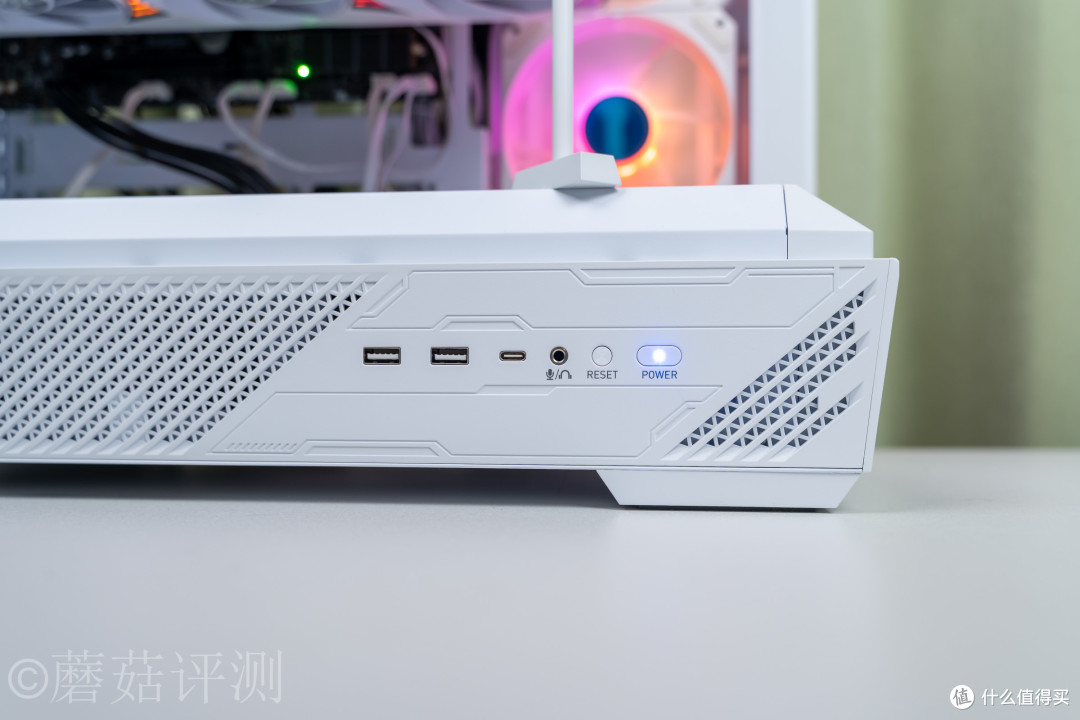

▼机箱的IO面板放到了机箱侧面的底部，除了开机键和重启键之外，还标配两个USB 3.0接口、一个Type-C接口和一个3.5mm音频接口。
六、微星MAG Z890M GAMING PLUS WIFI小黑龙主板 测试

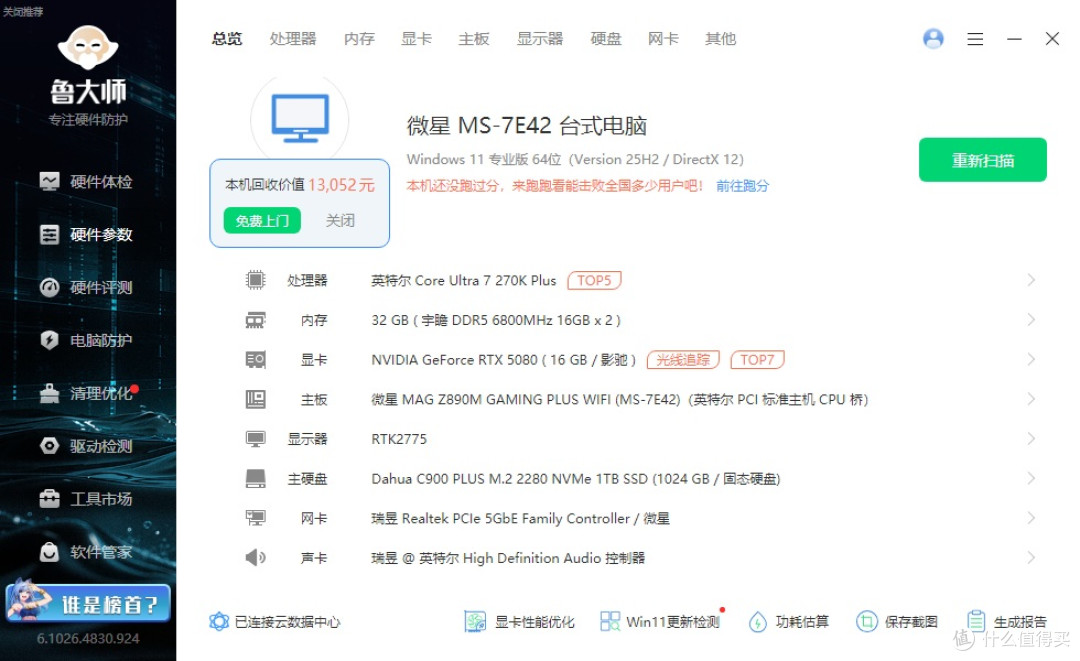

▼整机配置一览，处理器是英特尔酷睿Ultra 7 270K Plus，主板是微星的MAG Z890M GAMING PLUS WIFI小黑龙，显卡是影驰的RTX 5080星曜LUNA OC，整机配置很强。

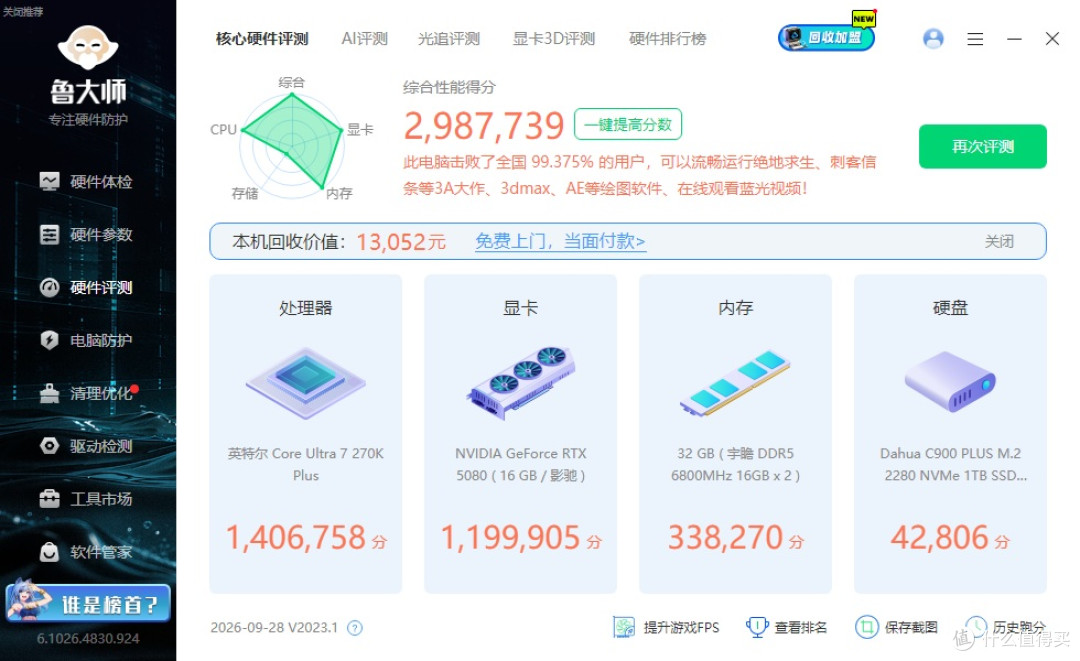

▼简单跑个整机测试，整机得分298.7W，其中，处理器单独得分140.6W，显卡单独得分119.9W，分数都很高。

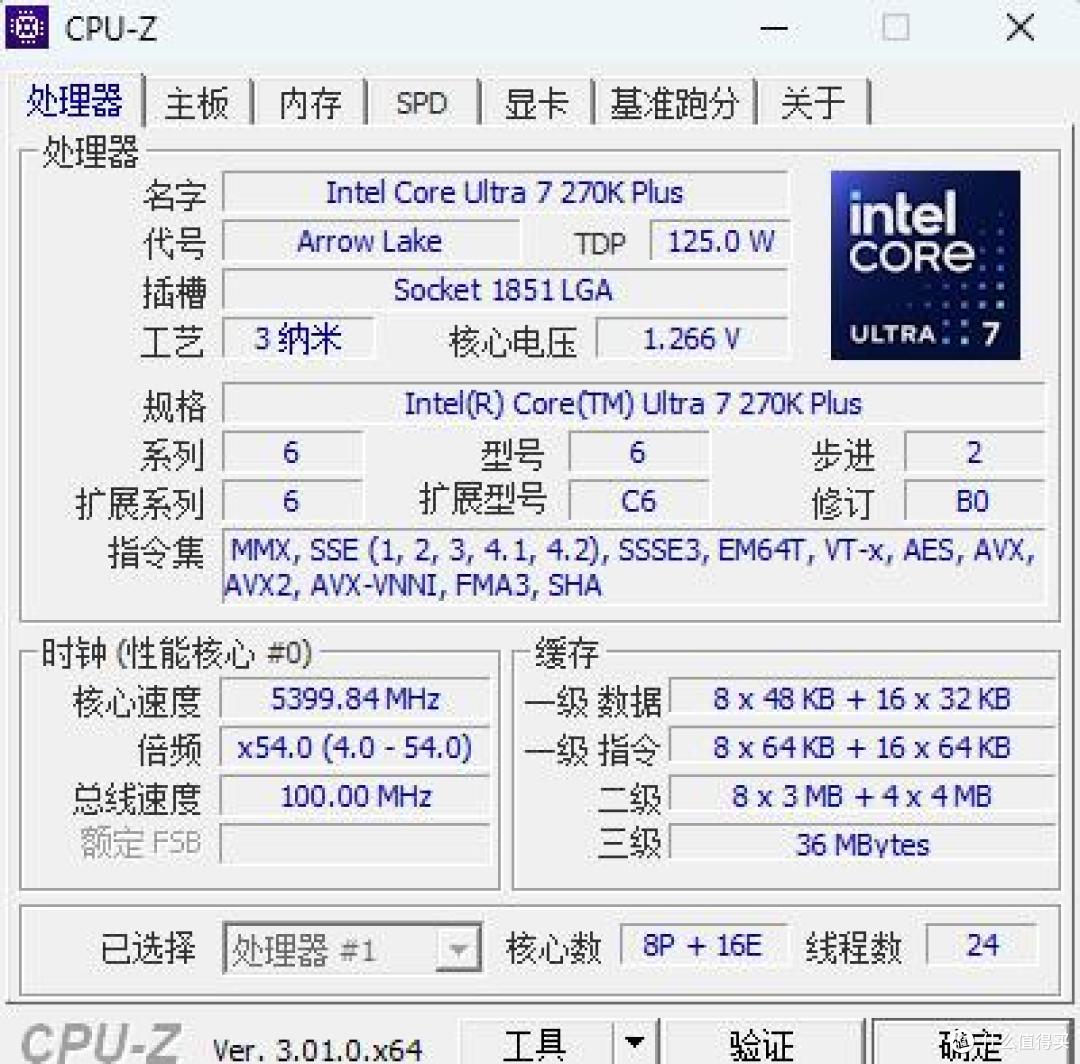

▼简单看下英特尔酷睿Ultra 7 270K Plus的硬件参数，8个P核、16个E核，三级缓存36MB，看着不错。

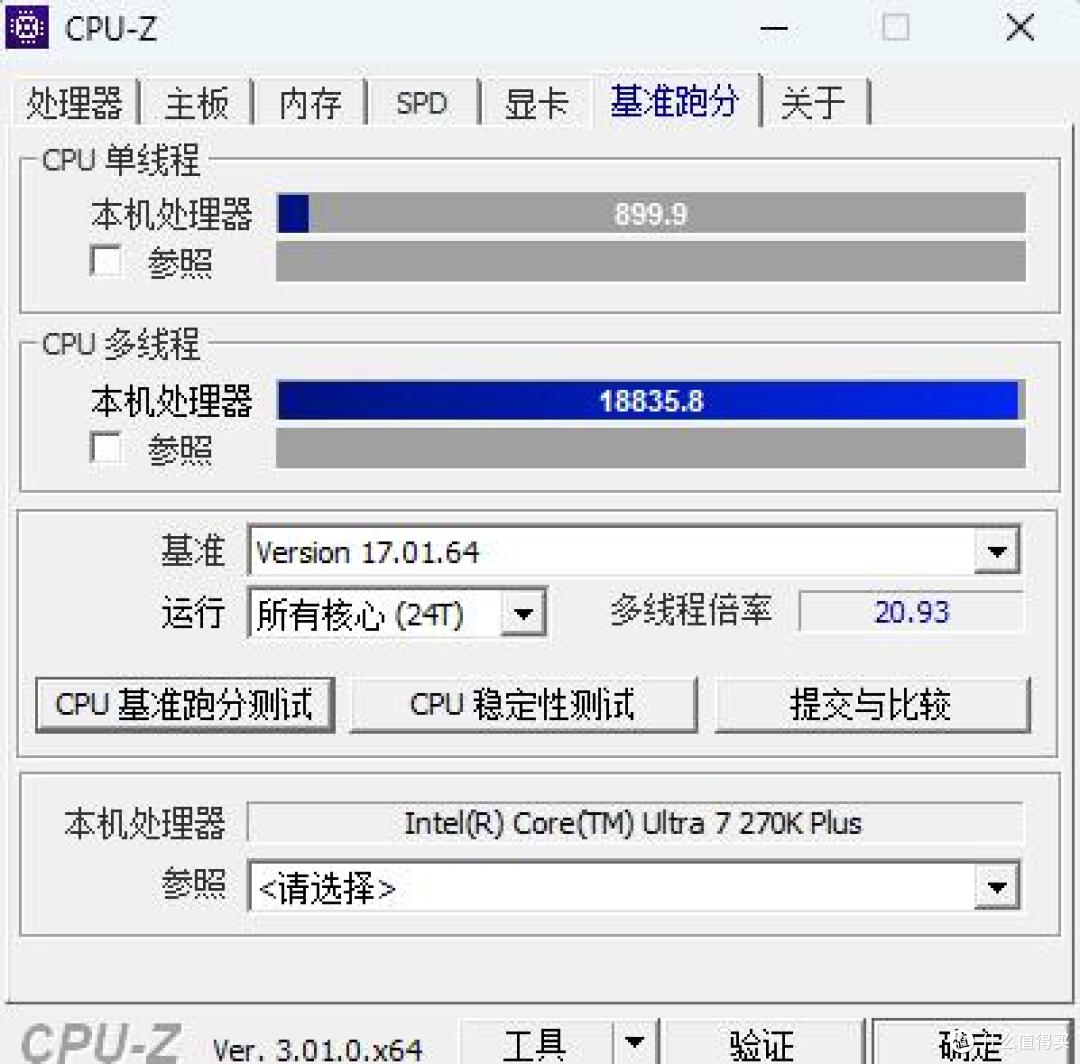

▼简单跑个CPU-Z的性能测试，单核得分899.9，多核得分18835.8，性能表现不错。

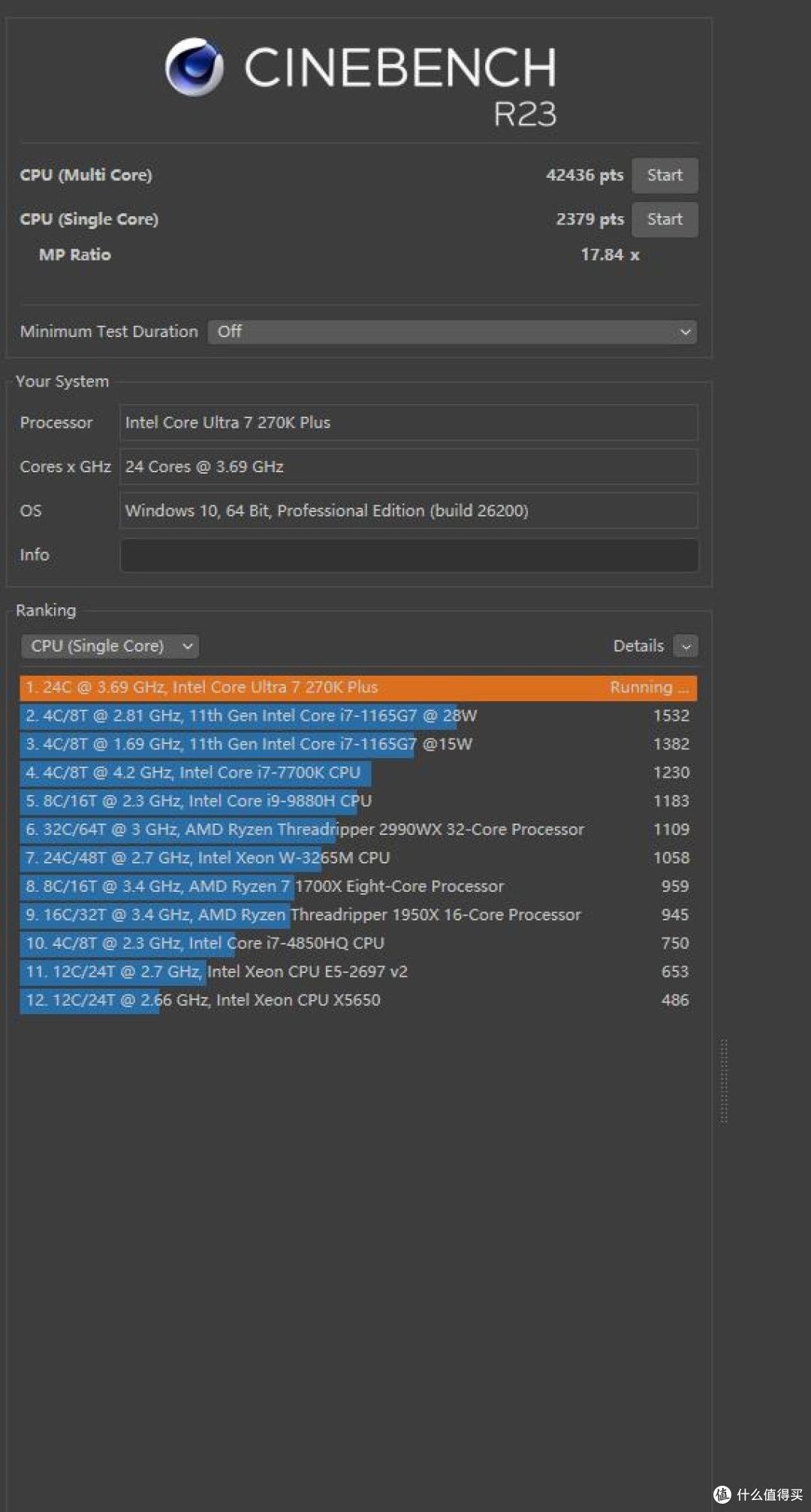

▼跑个CineBench R23，单线程得分2379，多线程得分42436，性能表现非常不错。

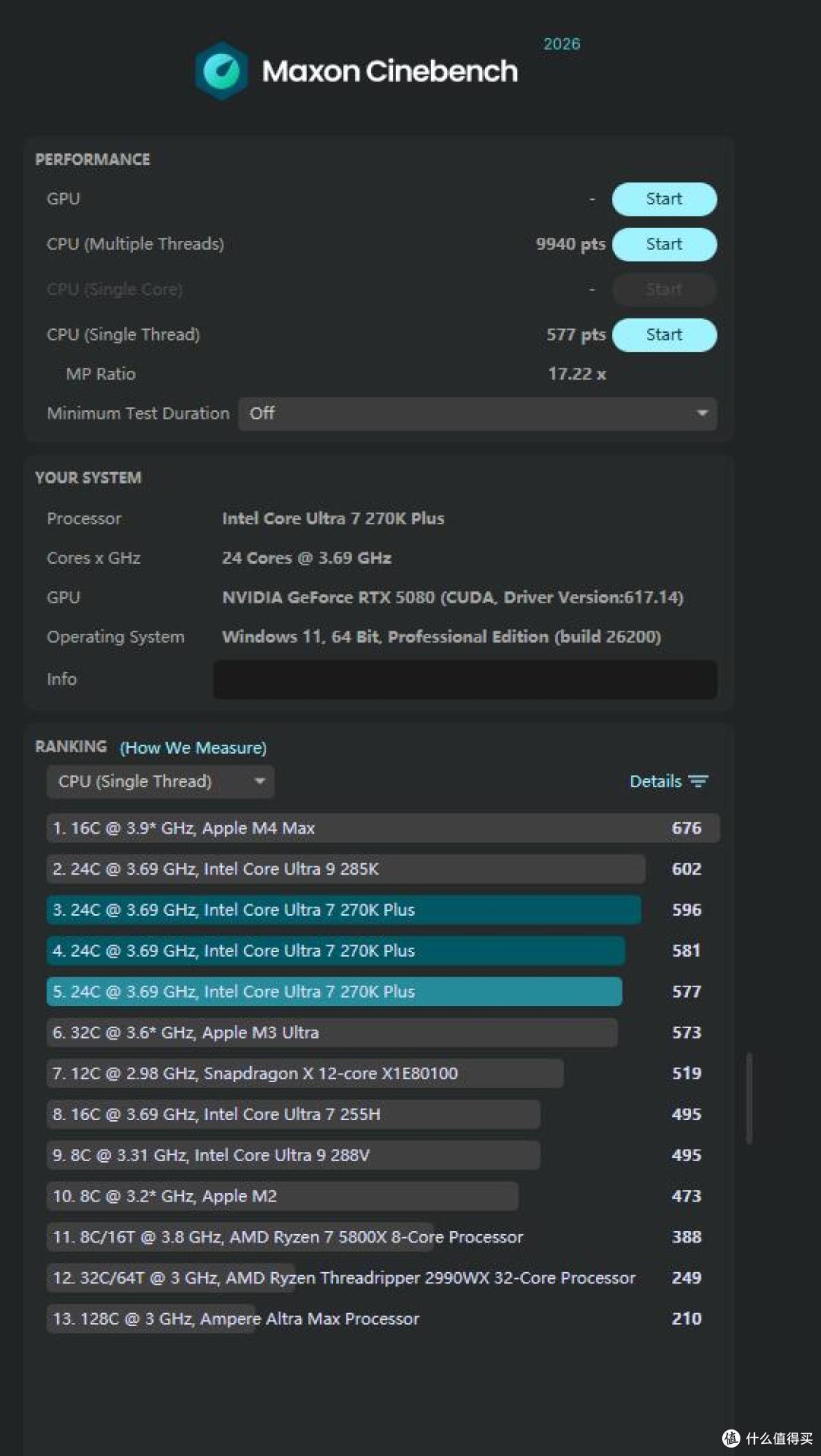

▼跑个CineBench 2026，单核得分577，多核得分9940，差点过万。

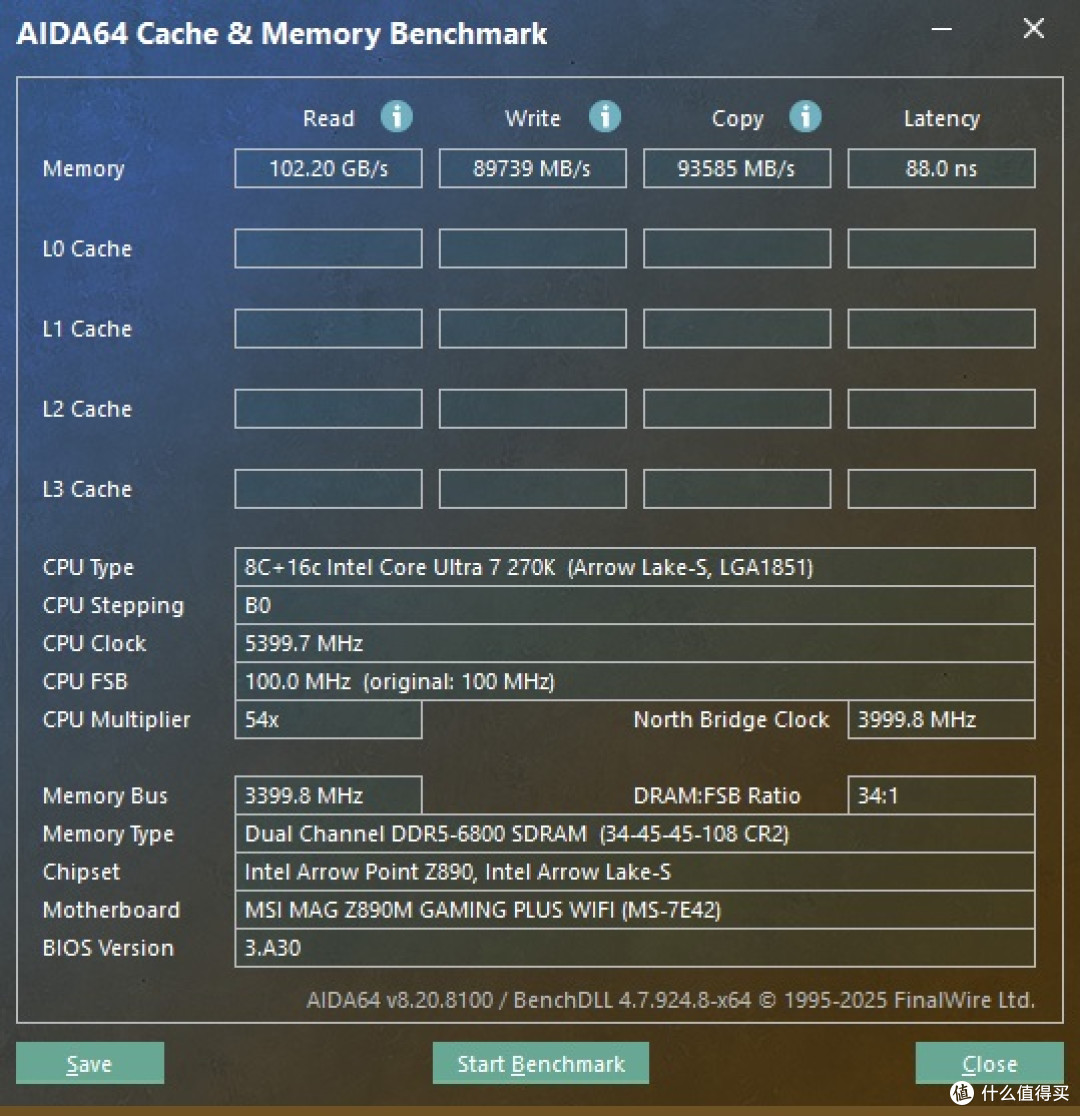

▼默认给内存开个XMP，内存频率稳定在6800MHz，时序34-45-45-108。简单跑个内存的测试，内存读取102.2GB/s、写入89739MB/s、复制93585MB/s，延迟88ns。

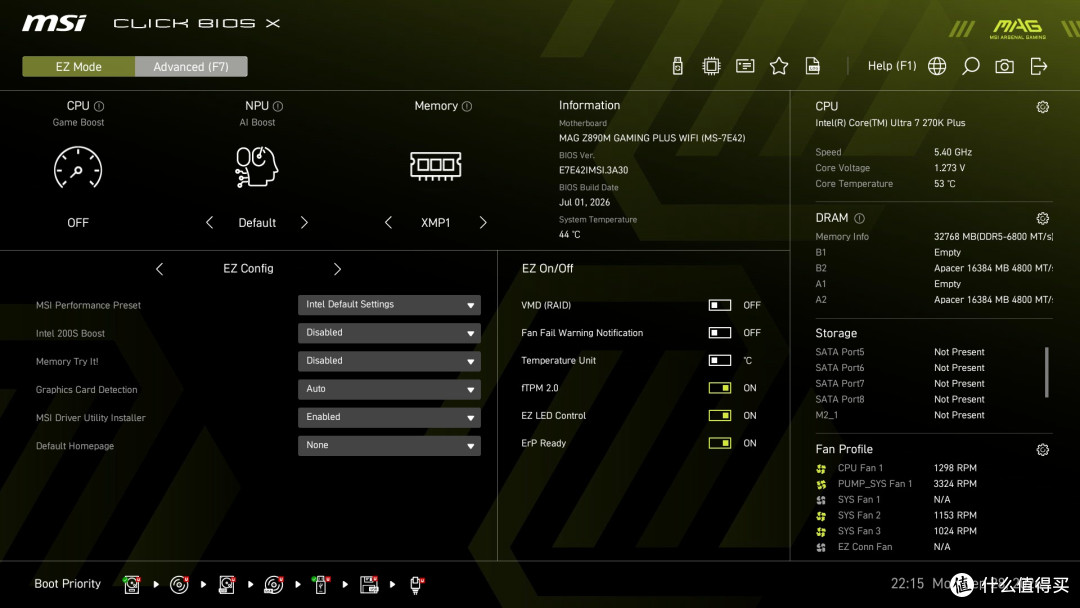

▼进入主板BIOS，整体的界面很漂亮，逻辑很清晰，简单模式，就能满足普通用户的设置需求了。

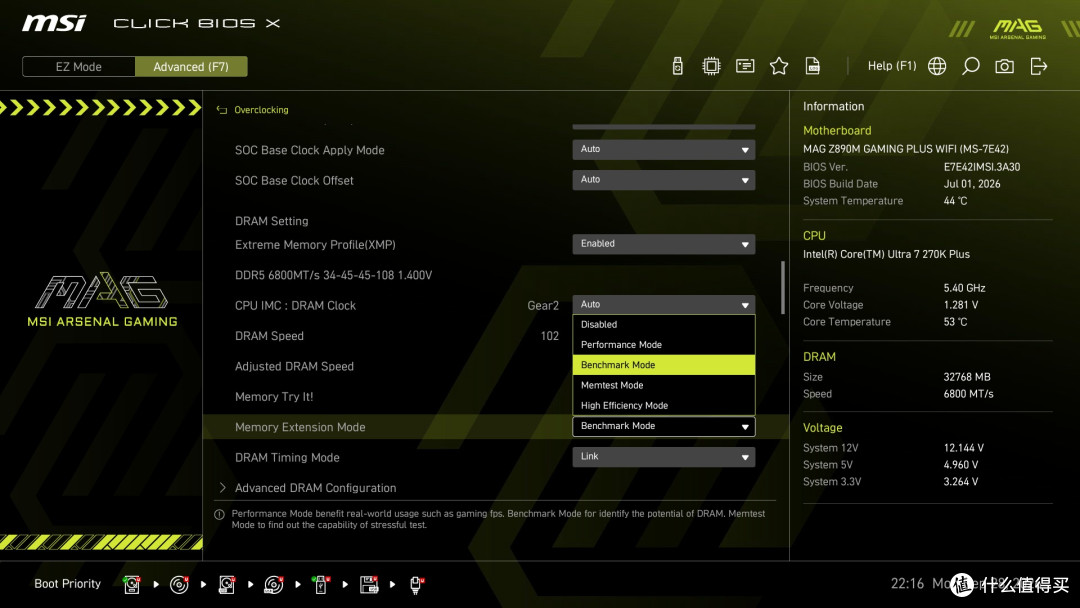

▼高级模式，这块主板标配内存优化模式“Memory Extension Mode”，这里简单选择“BenchMark Mode”模式。
▼再跑个内存的读写测试，内存读取速度提升到104.16GB/s、写入速度提升到100710MB/s、复制101034MB/s，延迟78ns，性能提升巨大。
▼日常待机情况，室温在27℃左右，处理器温度在43℃左右波动。

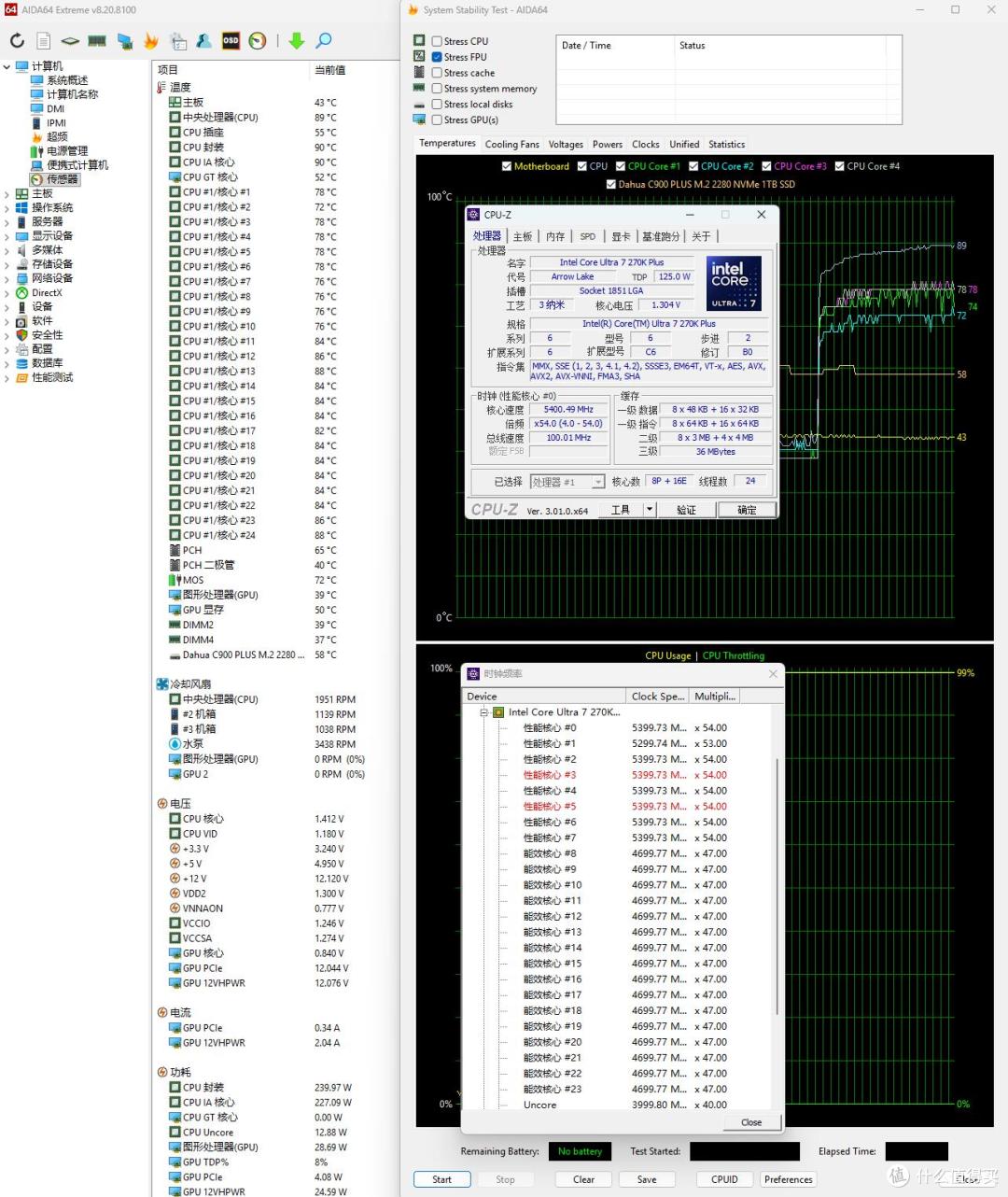

▼简单跑个CPU-Z的压力测试，处理器功耗在240W左右，P核睿频5.4GHz、E核睿频4.7GHz，温度在89℃左右。

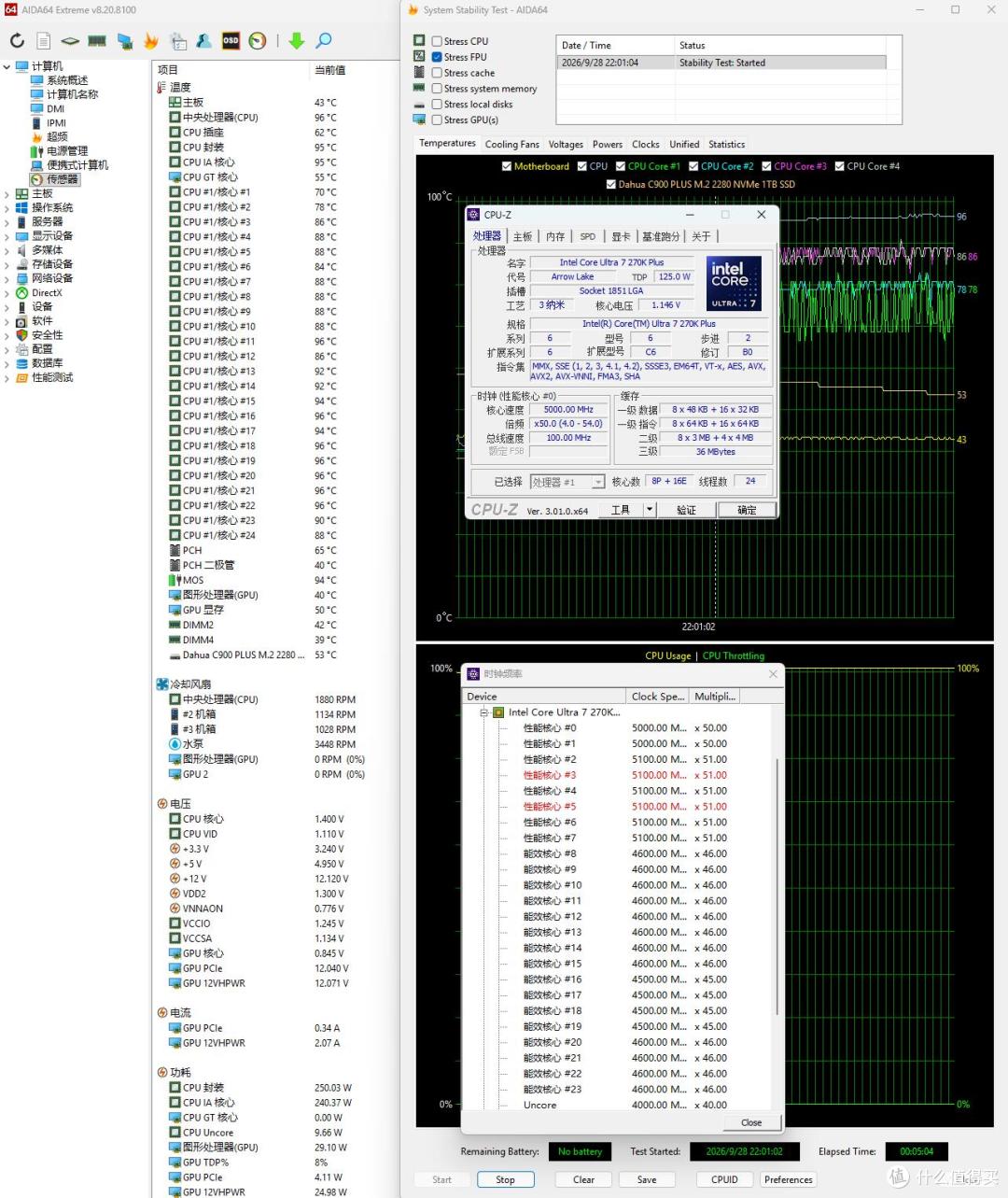

▼单烤FPU测试，处理器功耗在250W左右，P核睿频5.1GHz、E核睿频4.6GHz，温度在96℃左右，功耗、频率表现稳定。
七、总结
微星这块MAG Z890M GAMING PLUS WIFI小黑龙主板的整体表现还是很不错的，其最大的优势就是在m-ATX的主板规格下，用上了Z890的芯片组，在一些特性功能上相比较于B860主板更全面，例如CPU超频和PCIe、DMI通道数，对于一些喜欢小机箱，但想要Z890芯片组的一些功能的用户来说，是非常适合的选择。
另外，微星这块MAG Z890M GAMING PLUS WIFI小黑龙主板的供电模组采用12+1+1+1路，供电电路覆盖有大体积的金属散热片，面对默认功耗的英特尔酷睿Ultra 7 270K Plus处理器，在27℃室温的情况下，可以让其发挥全部实力，不错。
细节方面，显卡的快拆、M2固态硬盘的快拆、EZ Conn插座等均为标配，日常装机体验更优秀。
谢谢大家！
