把一颗酷睿 Ultra 300 放到显微镜下，第一眼看到的不是一整块 18A。
CPU 和一部分系统功能在一块 18A 计算芯片上，GPU 被单独切出去，轻量版用 Intel 3，高配版用台积电 N3E，I/O 芯片继续用台积电 N6。半导体产业报告

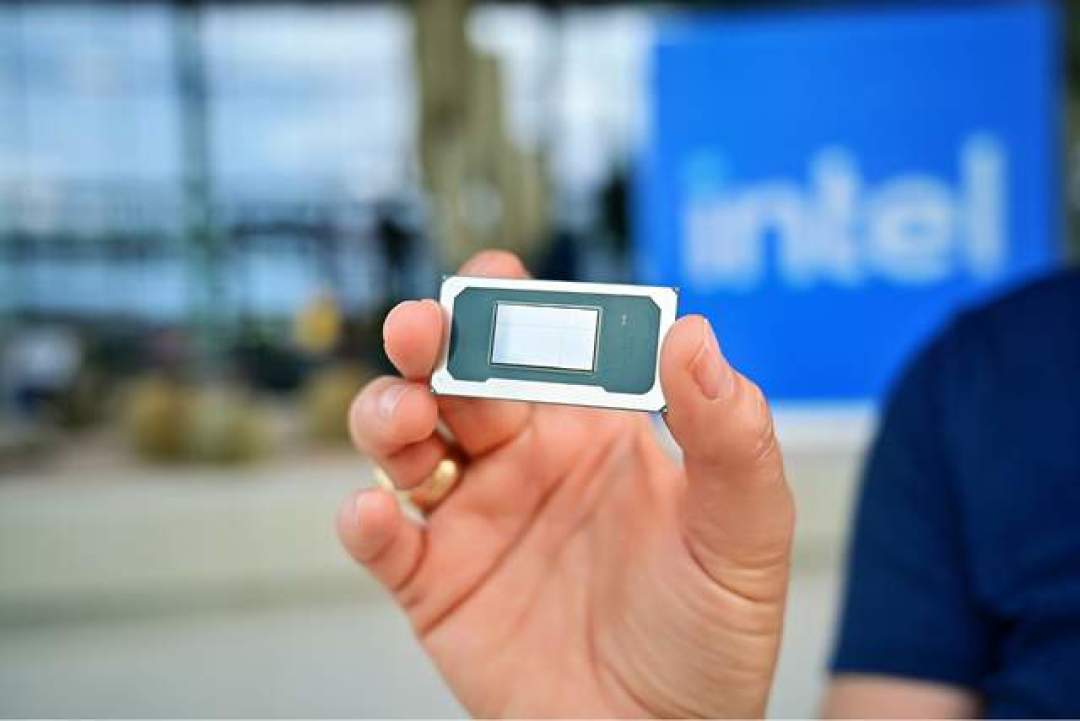

三块有源芯片并排，落在无源硅基底上，再封成一颗处理器。分块的理由不复杂：GPU 的规模能按价位换，I/O 里的 PCIe、雷电接口受外部链路约束，换成 18A 也不会等比例受益。半导体产业报告
这不是偷工减料，而是这代酷睿最核心的取舍：最贵的工艺，只用在最吃晶体管的地方。
18A 到底改了什么
Panther Lake 是第三代酷睿 Ultra，也就是酷睿 Ultra 300。超频信号观测站
它也是英特尔首款 18A 量产消费级产品。搞机思维超频信号观测站

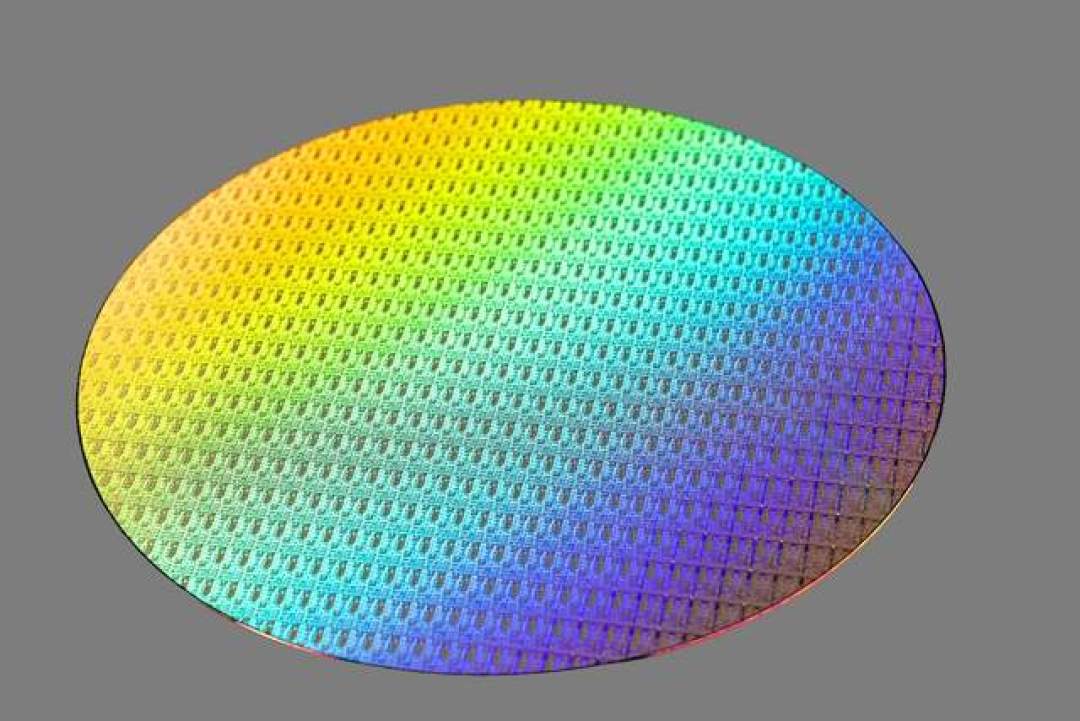

PowerVia 把供电网络搬到晶体管背面，正面金属留给信号。做法也不轻松：正面先做好通孔和电路，把晶圆键合到载片、翻面、去掉原衬底，露出通孔末端，再在背面做供电金属。半导体产业报告
RibbonFET 则让栅极四面围住纳米片，沟道更短时也能把电流关住；纳米片宽度还能按电路需要调，不必像鳍片那样靠增减整根鳍来改驱动能力。
按英特尔的口径，同等功耗下性能提升 15%，晶体管密度增长 30%。超频信号观测站
拆解给出的数字更克制：18A 逻辑密度接近台积电 N3E，样本比 Intel 3 高 18.6%，但这是标准单元加权，不是整颗芯片的性能差。半导体产业报告
落到核心上，P 核面积几乎没变，每核 L2 从 2.5MiB 加到 3MiB。半导体产业报告
NPU 5 的面积比上代小 36.9%，INT8 乘加单元却没少；省下来的空间大头是本地存储，放不下的模型要切得更碎。半导体产业报告
它支持 FP8，操作数更窄，能少搬一些数据；但模型能不能用、精度能不能接受，还得逐个验证。半导体产业报告
同一个名字，两种核显
真正影响游戏帧率的，是 GPU 那块芯片，不是 18A 三个字。GT1 是 4 个 Xe3、Intel 3、4MiB L2；GT2 是 12 个 Xe3、台积电 N3E、16MiB L2。半导体产业报告

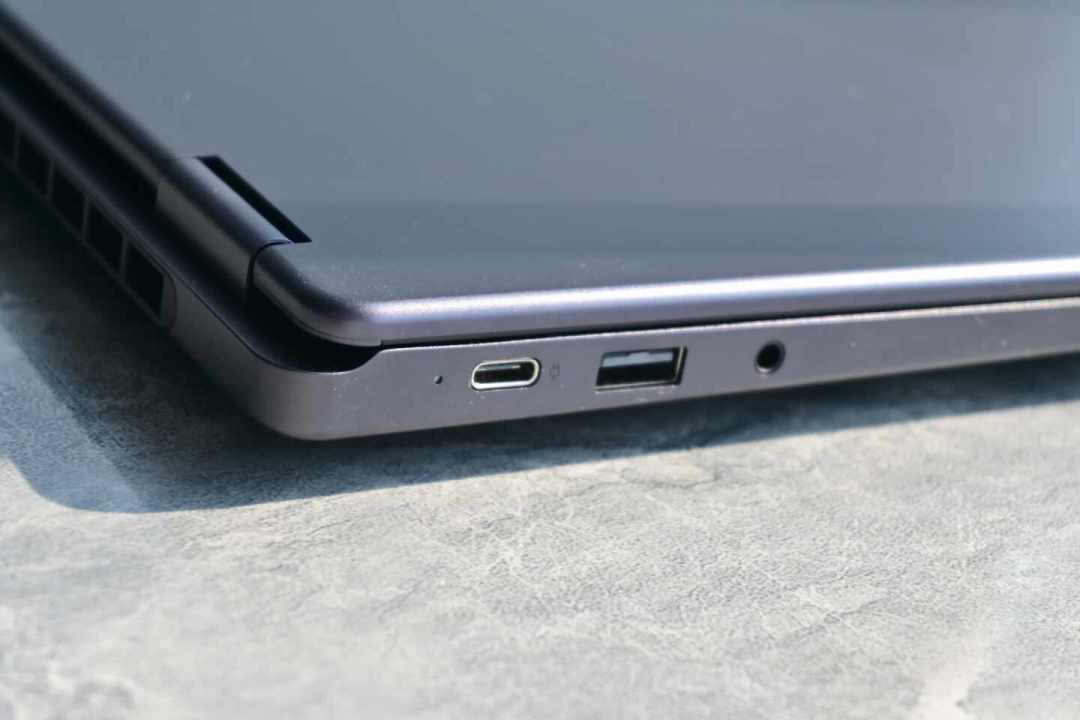

来酷 Pro16 的 Ultra 5 336H 属于前者：4P+4E+4LPE，4 个 Xe3，47 TOPS NPU。科技健圣
它配 24GB 内存和 1TB 硬盘，双十一抖音渠道到手 6374 元。科技健圣
PCMark 10 现代办公续航 26 小时 22 分，够一个白天。科技健圣
4 个 Xe3 在 1920×1200 低画质下能跑《赛博朋克 2077》45.7 帧，3A 能玩，但别指望高画质。科技健圣
想要 12 个 Xe3，得看 X7 358H 这一档；来酷 Pro16 最高配的 X9 378H 国补后 7649 元起。两台机器都叫酷睿 Ultra 300，核显差距不小。科技健圣
分块也有代价。多一层基底、芯片间连接和键合测试，都是成本；GPU 访问内存要跨过芯片间接口，本地缓存才格外重要。半导体产业报告
Wildcat Lake 因此走了另一条路：计算和图形更多合进一块芯片，去掉无源基底，封装简单了，却换不了大 GPU。半导体产业报告
拆解图回答不了的事
18A 能证明的，是英特尔把最先进的工艺用在了刀刃上；证明不了良率、成本和整机体验。对买笔记本的人来说，它是理解这代酷睿的入口，不是性能印章。
下次看到“18A 酷睿”，先问三件事：核显是 4 个 Xe3 还是 12 个，内存和硬盘给到多少，电池和散热压不压得住。答案都在整机里，不在制程名里。
