小米80W风冷无线充电器性能及温升测试

实验目的

手机的电池最佳充电温度范围在20~35℃，而无线充电的便捷性，让其大行其道。但是当前无线充电的效率还远比不上有线充电，无线充电器的发射部件和手机的接收部件发热都比较明显。这次实验就是看看不同的无线充电功率下，对电池温度的影响，看能不能尽量控制在35℃以下。

实验方法及器材

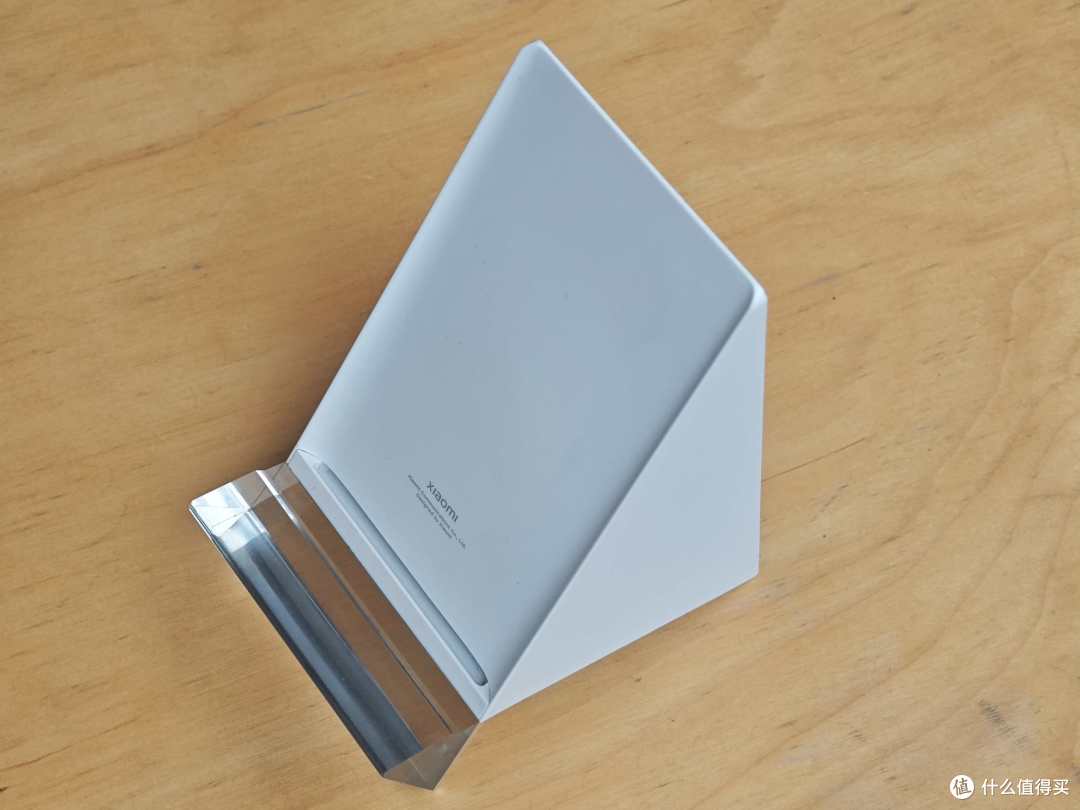

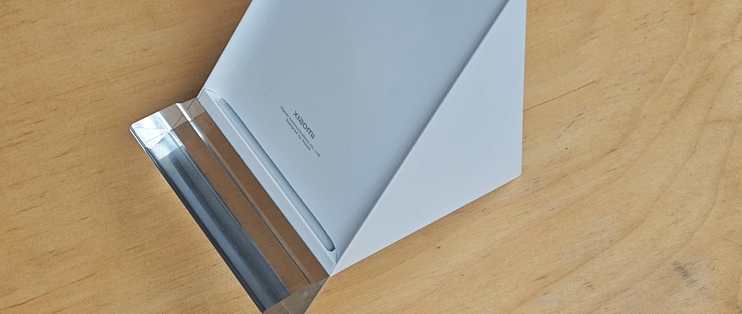

测试型号为MDY-13-ED的小米80W风冷无线充电器。

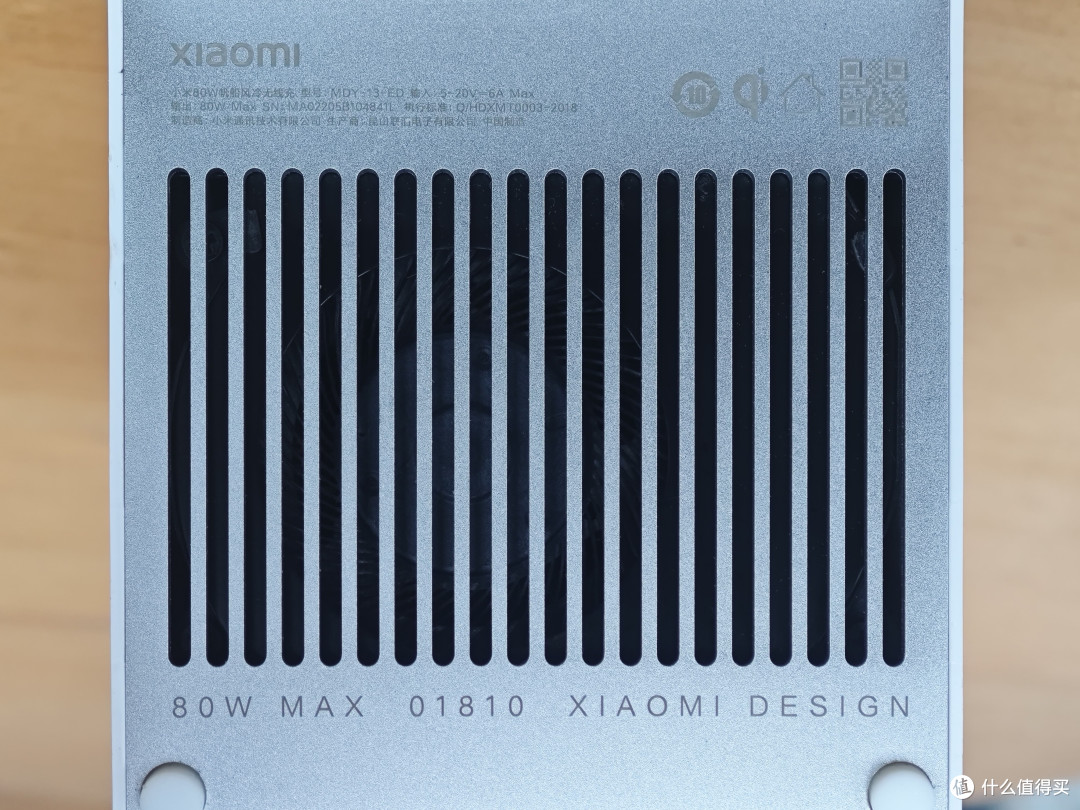

颜值非常能打，哪怕是看不到的底部，也是优雅的铝合金格栅。它设置得十分巧妙，用牙刷毛伸进去就能刷干净风扇积灰，无需拆卸。

在不同的充电条件下，对小米14手机连续充电半小时，在第0、1、2、3、4、5、6、8、10、15、20、25、30分钟记录充电器底座、手机电池的温升。充电器底座的温度由优利德UT60BT万用表使用热电偶探头贴在无线充电器底座上测得。

手机电池温度在安装在手机中的Accubattery Pro电池管理AP中读取。

三者测温误差如下图。

手机测两种状态：套一个普通的磁吸保护壳；或者不带保护壳。

手机有线充电模式选择标准。

自然冷却有线4A充电

首先进行的是小米14有线充电裸机温升测试，裸机，充电电流4079mA。对应18W的有线快充。记录温升曲线，作为无线充电温升的参考。

手机电池电量从约10%开始充电。30分钟后温升8.4℃。

强制风冷无线2A充电

对应10W的无线充电输出功率，平均的充电电流1963mA。

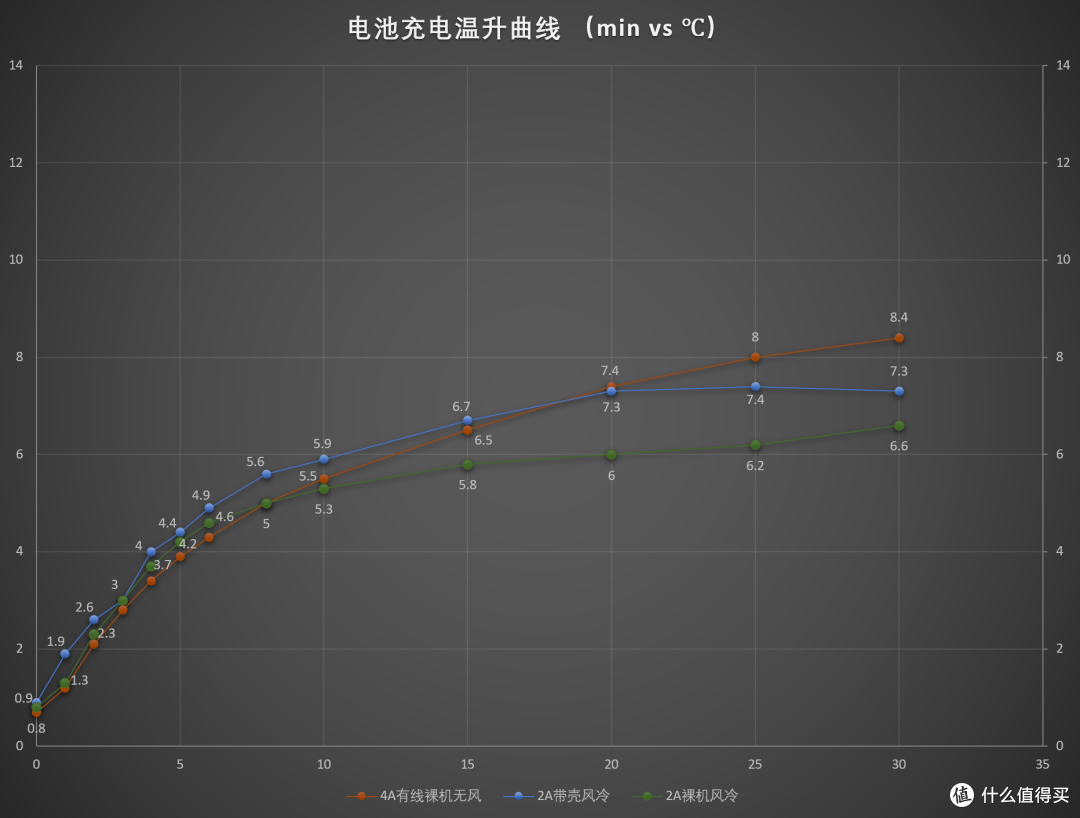

手机电池电量从约20%开始充电。下图中蓝色曲线为带保护壳的温升曲线，30分钟后温升7.3℃；绿色曲线为裸机的温升曲线，30分钟后温升6.6℃。两者相差0.7℃，可见手机保护壳对散热的影响不大。这款80W无线充电器的散热性能很好。

强制风冷无线3.6A充电

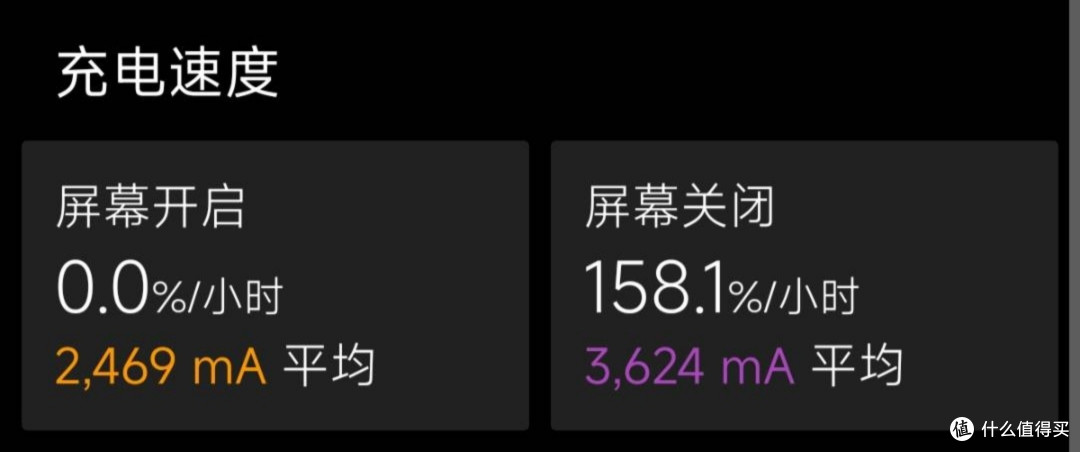

开始的5分钟，平均充电电流3624mA。对应18W的无线充电输出功率。

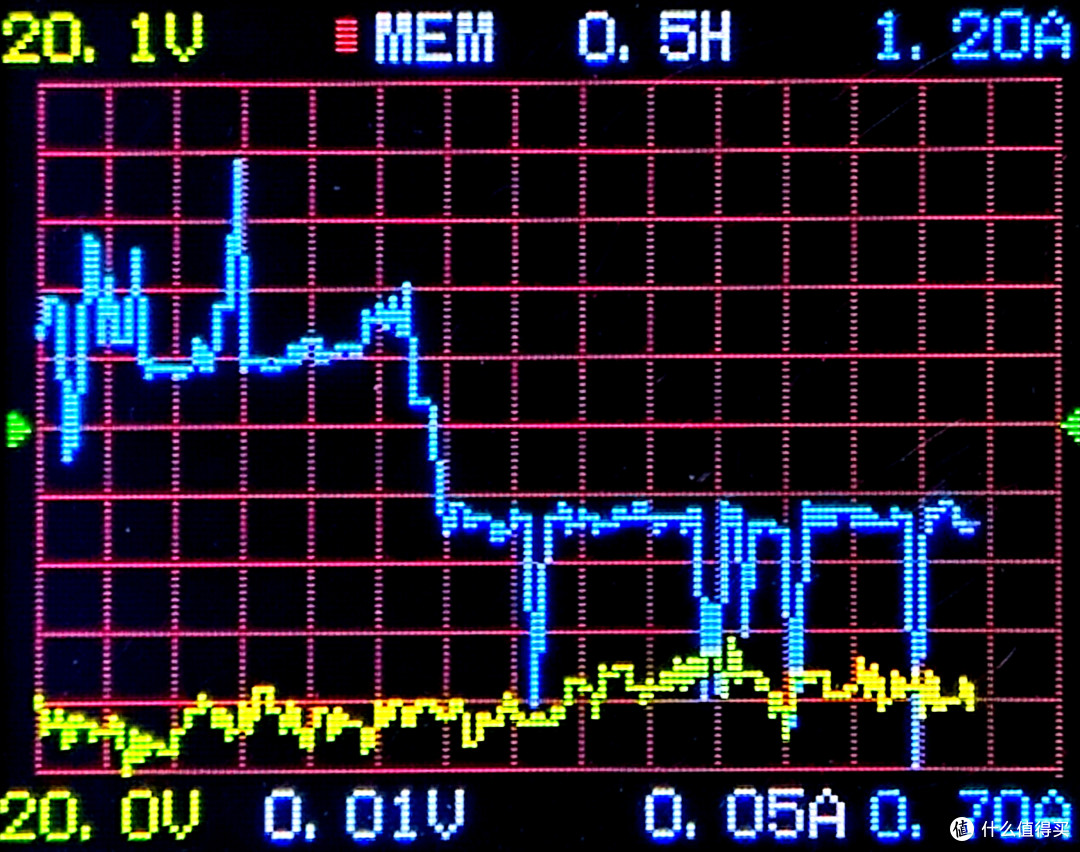

在裸机充电过程中，无线充电器从电源汲取的功率一直在变化：6分钟时达到的最高功率是23W；11分钟后逐步下降到14W左右。

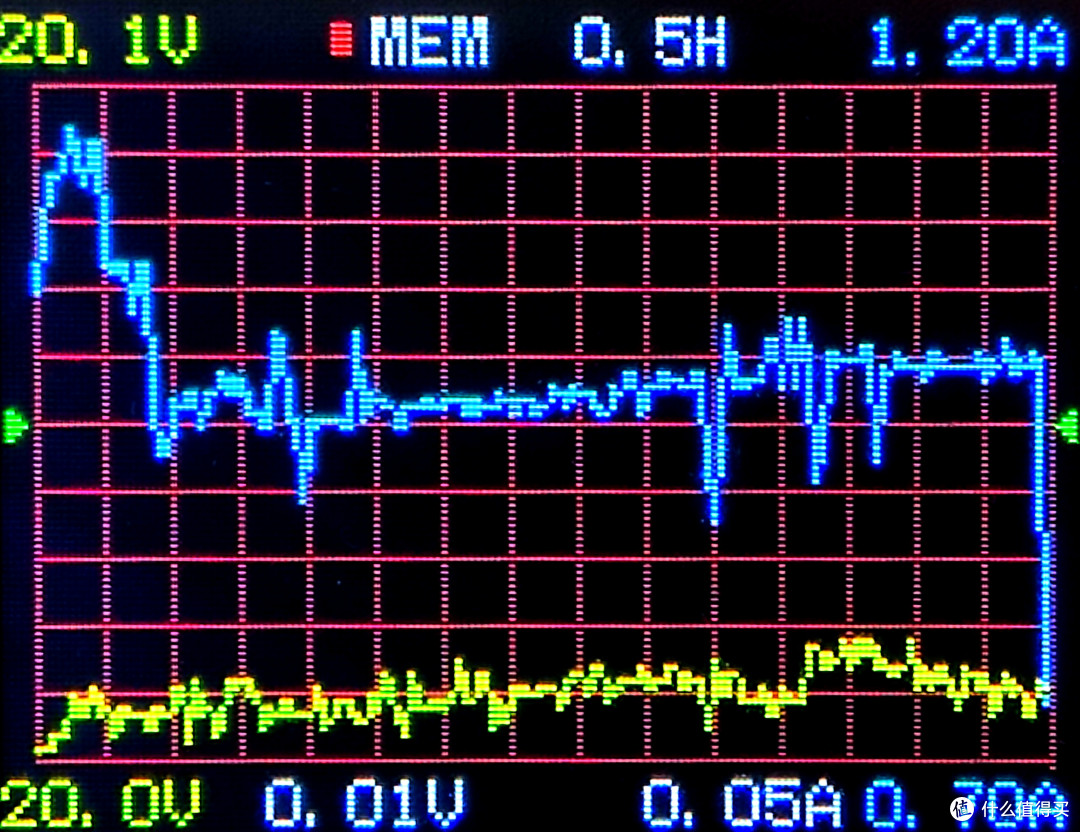

在带壳充电过程中，无线充电器从电源汲取的功率一直19W以上。

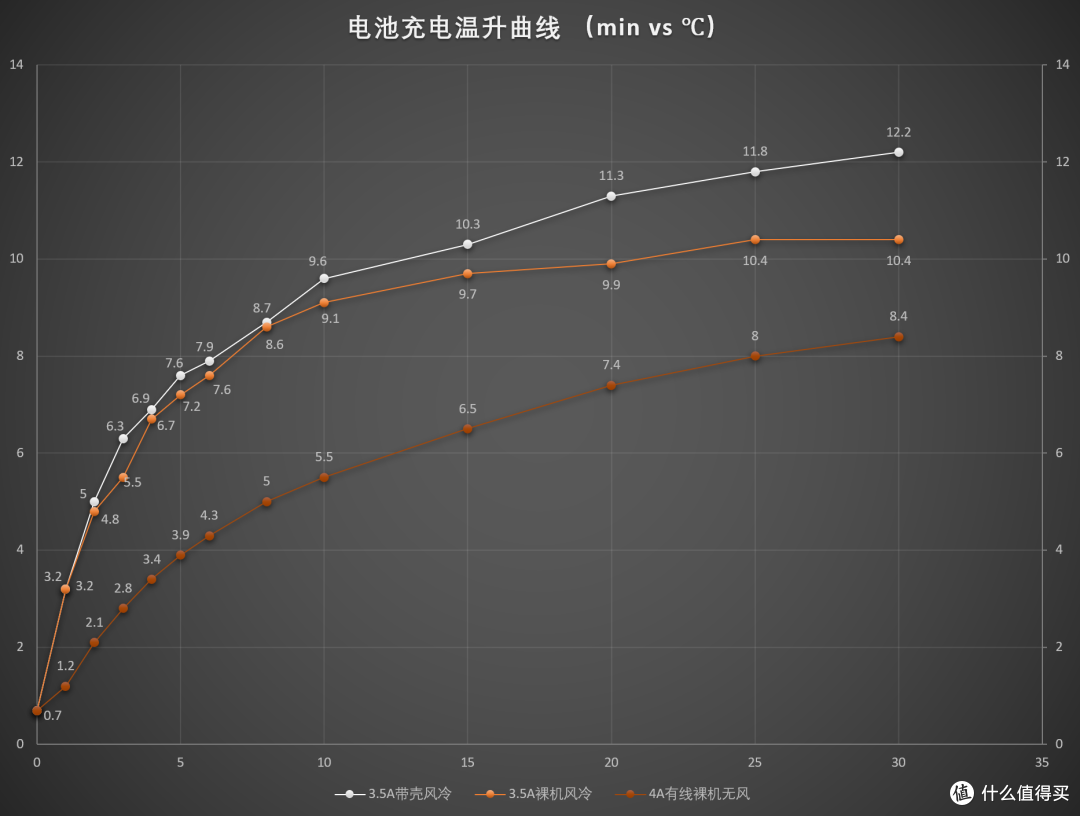

手机电池电量从约10%开始充电。下图中橙色曲线为裸机的温升曲线，12分钟后充电功率下降，温升基本持平，最高到达10.4℃；白色曲线为带保护壳的温升曲线，由于一直保持高功率，最高到达12.2℃。看起来高功率无线充电的功率调度影响因素比较多，显得没什么规律。

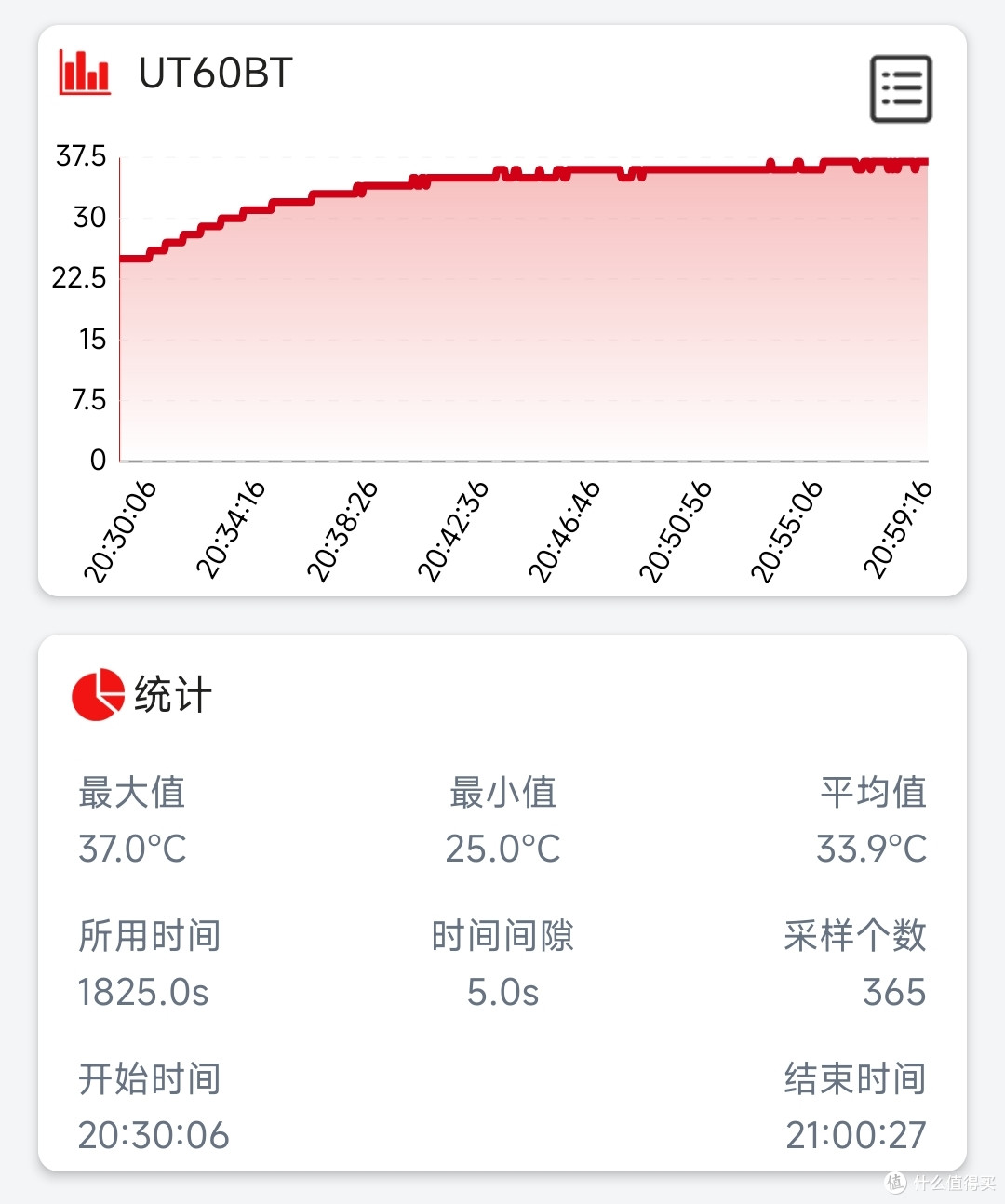

带壳充电时，无线充电器的底座背部中间温升曲线如下图，15分钟左右到达最高37℃（校准后39℃），之后基本稳定，最高温升12℃。

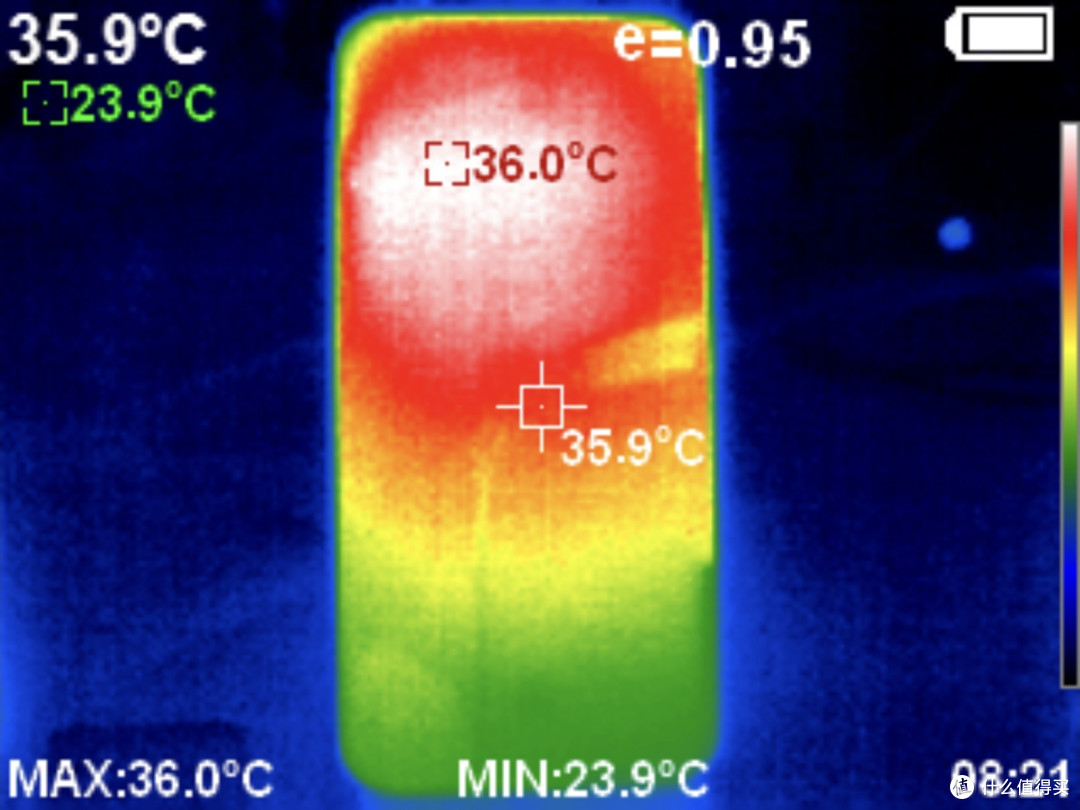

带壳情况下，手机屏幕表面中间温度35.9℃（校准后35.5℃），校准后温升8.7℃。最热点在左上角36℃（校准后35.6℃）校准后温升8.8℃，是CPU所在。

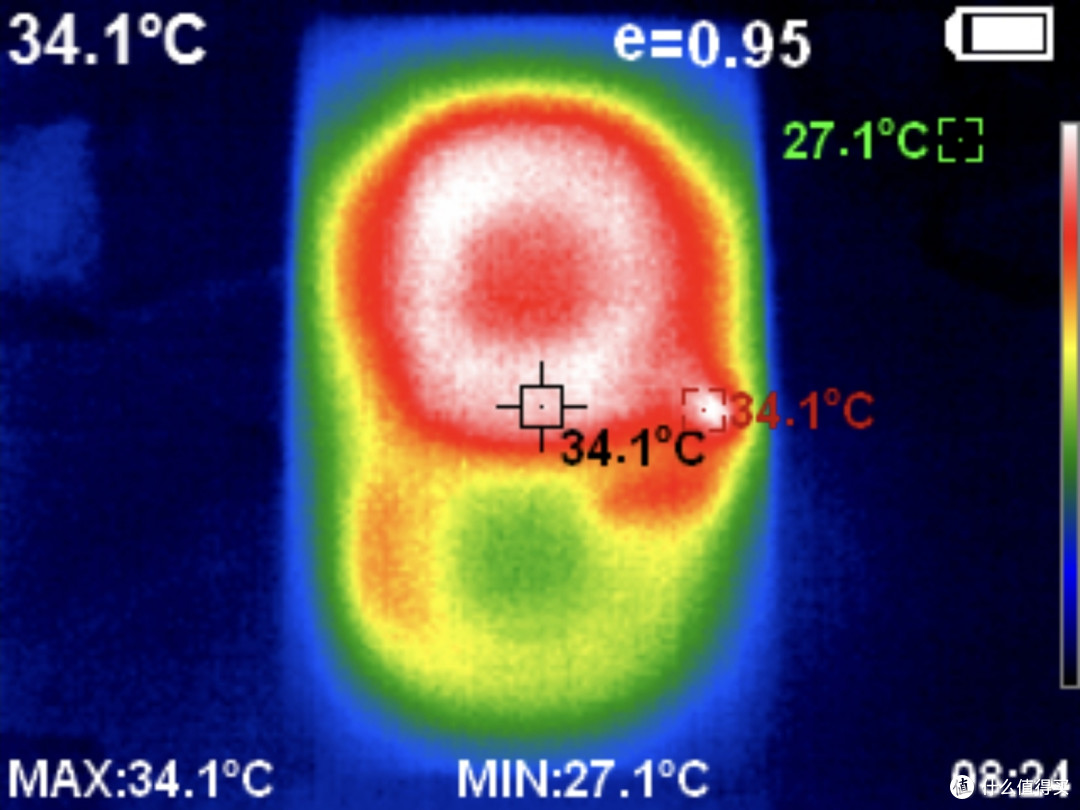

无线充电器正面线圈区域发热比较明显，温度34.1℃（校准后33.7℃），校准后温升6.9℃。得益于正面的风冷，此处温升并不高。在热图像上能明显看到上下两个线圈，手机竖着的时候是上面的线圈在工作。

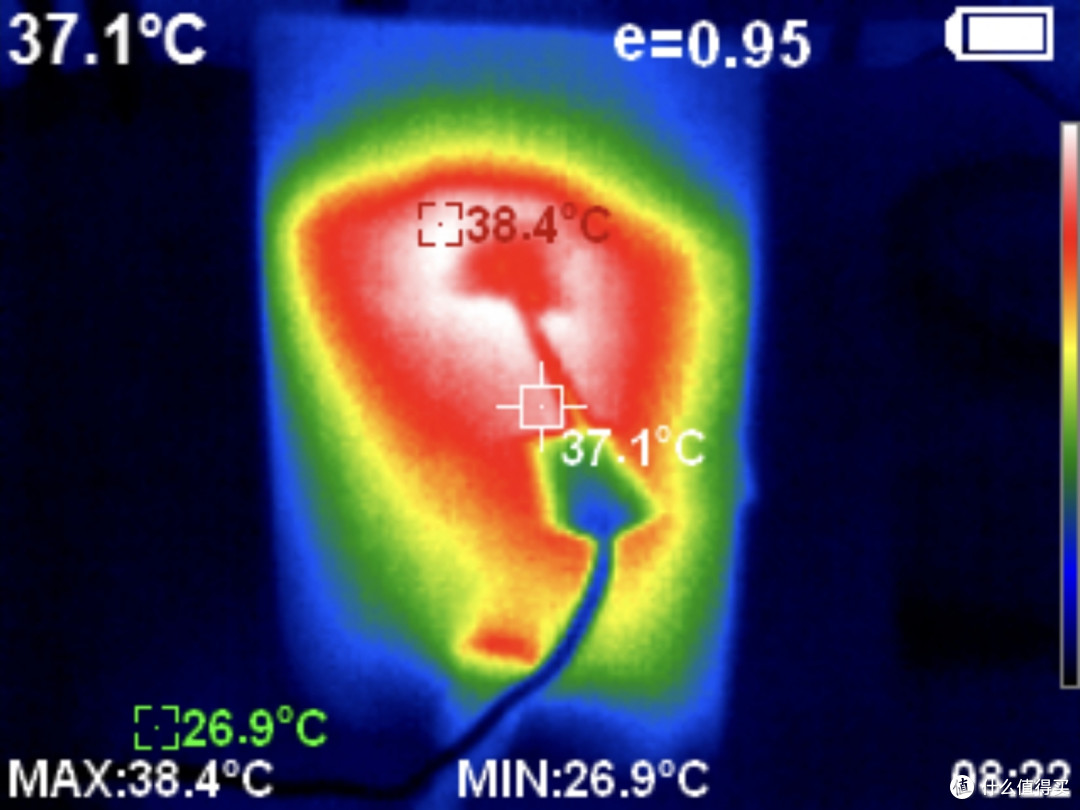

无线充电器，背后最热的地方在指示灯处，温度38.4℃（校准后38.0℃），校准后温升11.2℃。

小结

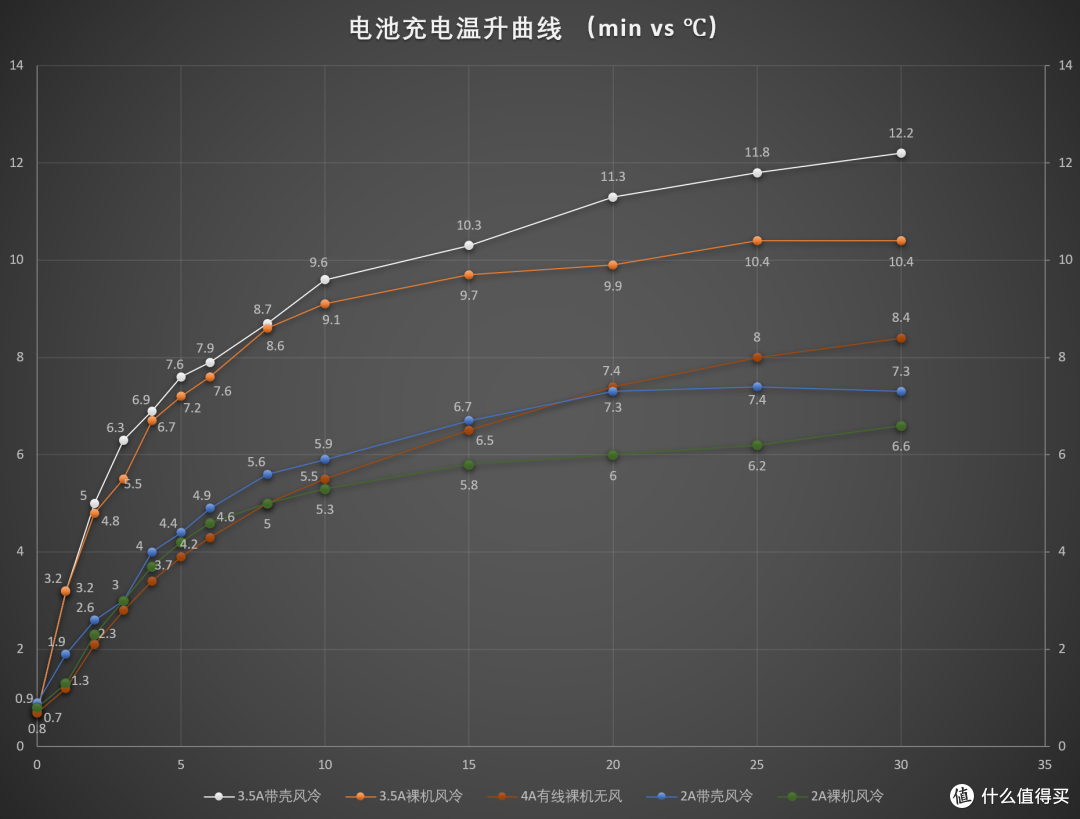

把全部温升曲线绘制在一个图表中，可见在26℃空调环境下，18W的有线快充、10W无线充电，小米14手机的电池温度都在35℃以下。但更高功率的无线充电，即使有风冷加持，电池温度也有可能逼近40℃，对电池的寿命会有一定的影响。如果是比较悠闲的情形下，我会选择把几个5W的无线充电器，放在经常活动的地方，手机不用的时候，随时随地放下充一充。既方便，又能达到电池浅充浅放，有效延长手机电池的寿命。

待机功耗

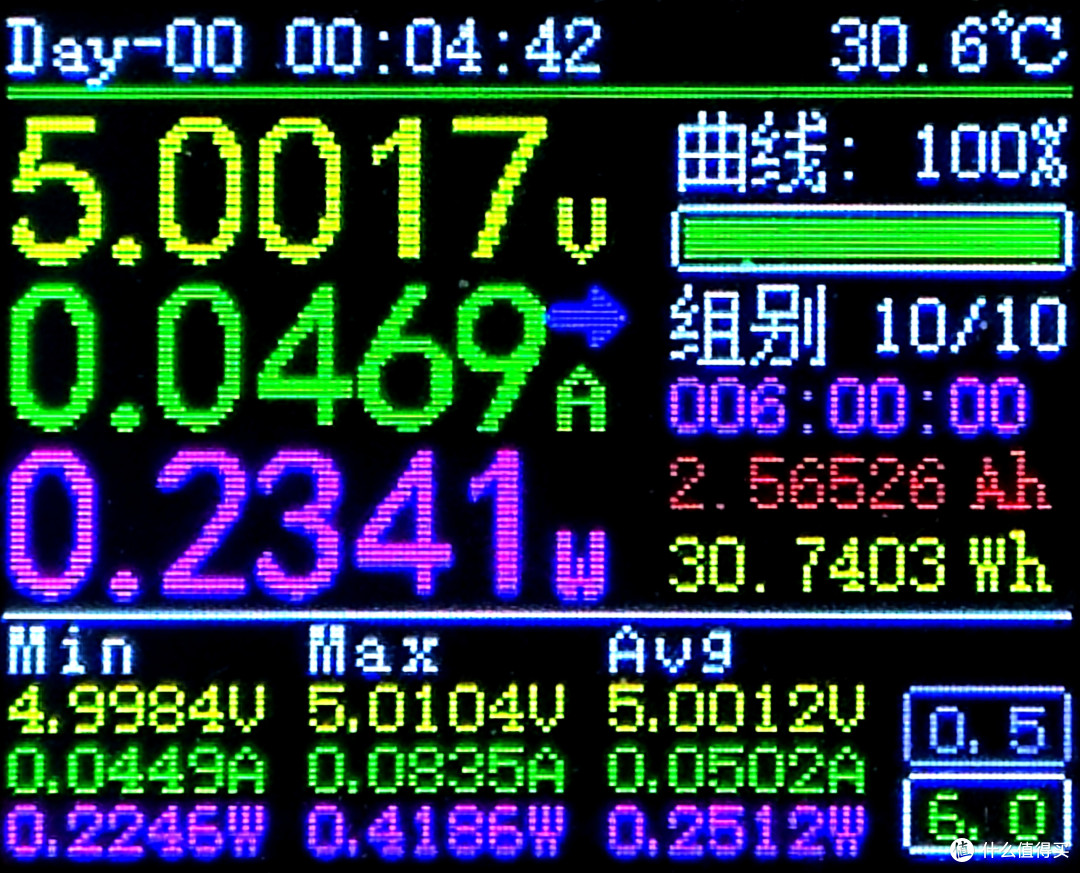

USB供电时，待机状态协商为5V，该电压下待机平均功耗0.25W，每年耗电2.5度电。虽然待机耗电稍大，看在颜值的份上，忍你。

电能转换效率

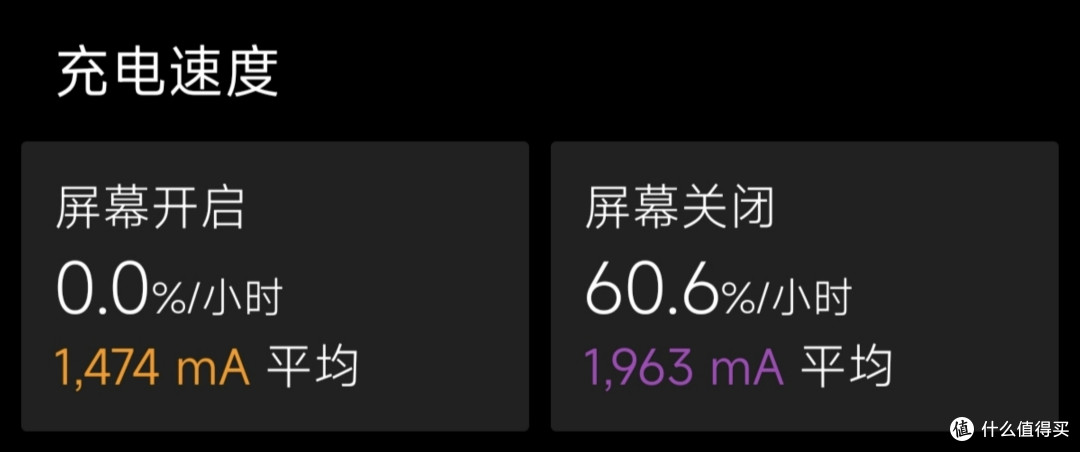

进行5分钟的2A充电，电池的平均充电电流1963mA。

与此同时，手机消耗电流28.9mA。

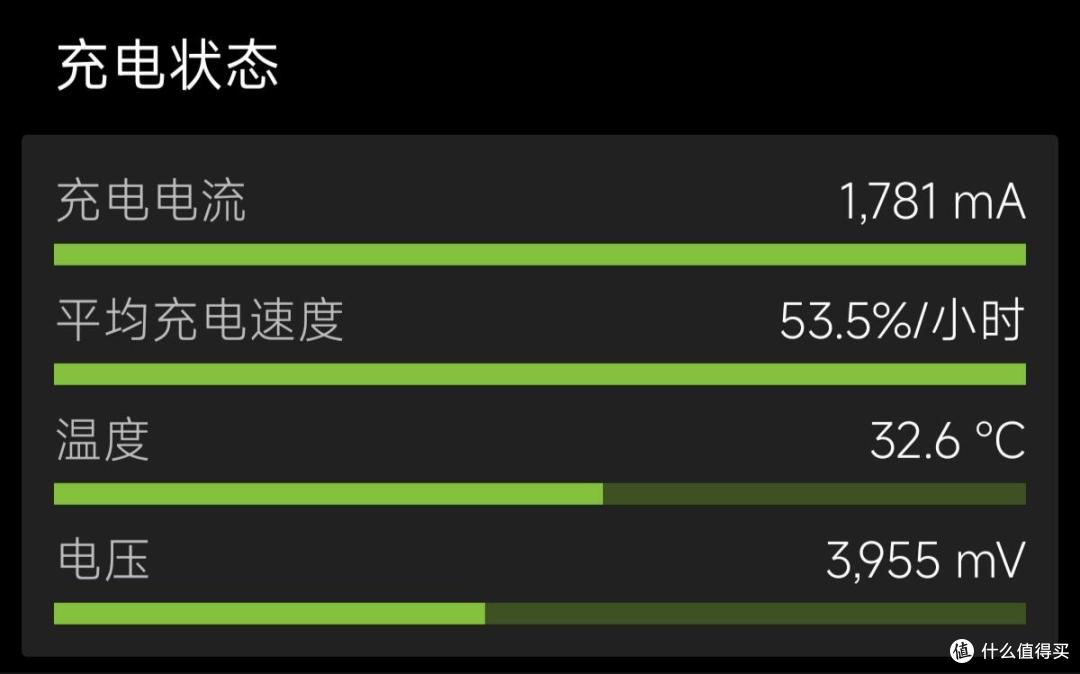

5分钟充电过程一半时，电池端电压3955mV，则充电平均功率为7.88W。

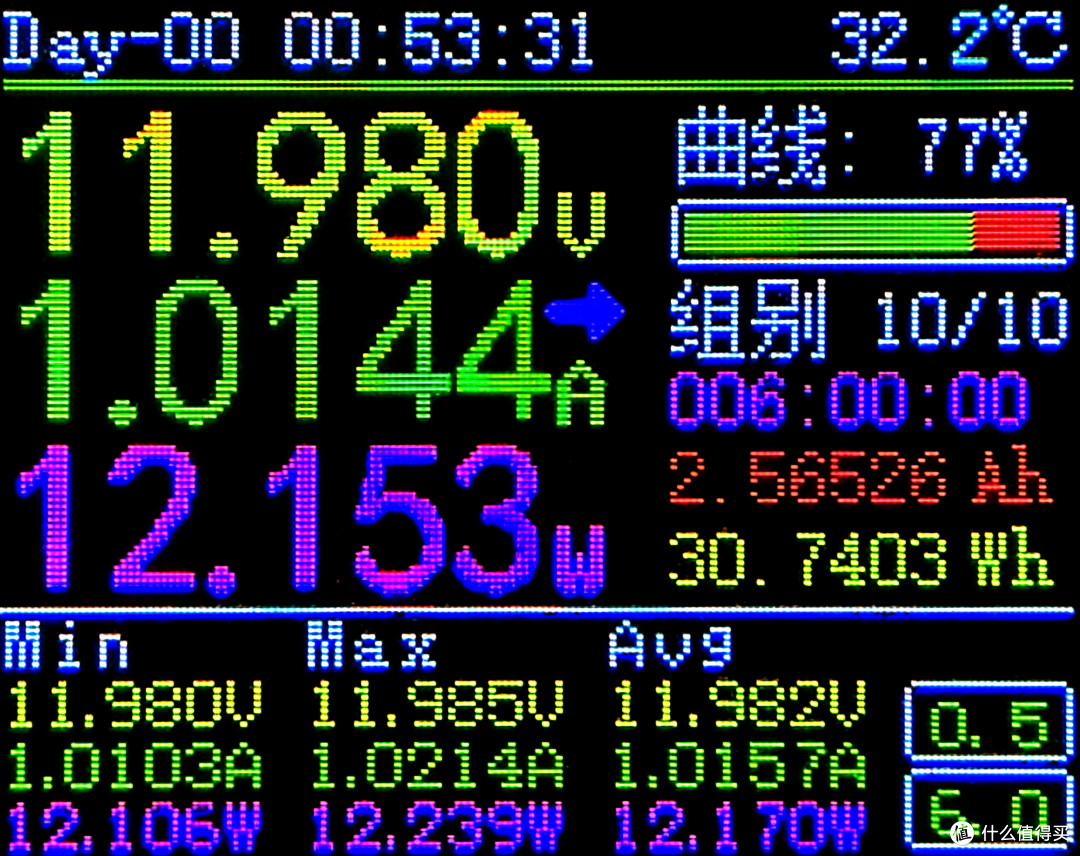

无线充电器汲取的平均功率为12.17W，USB线电阻80mΩ，损耗90mW，则总效率为65.4%（包括散热风扇的损耗）。

来源及简况

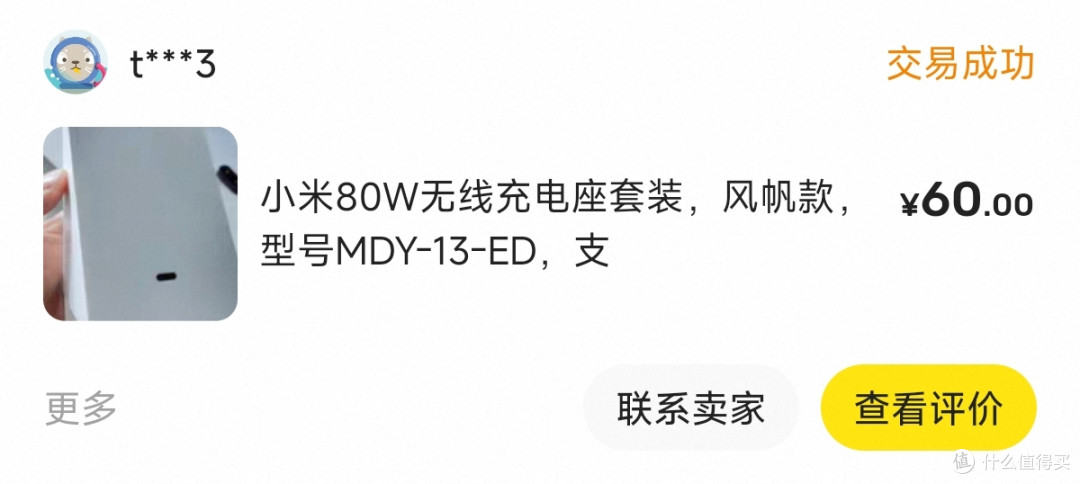

闲鱼捡的小漏，只需给风扇清一下灰，整体状态很不错。

内部情况见：《拆解报告：MI小米80W帆船风冷无线充MDY-13-ED》https://www.chongdiantou.com/archives/73468.html
