实验室总有安全检查,这查查那查查,关键是还要查插线板串联。实验室能用的插座有限,我们6张桌子只有两个插座,实在是难以为继。关键是老板还催着安全,木办法,改吧。搞了两个大插座,一个十插的,一个八插的。但是吧,十插的插座线长只有5米,而插座离得比较远,不得已,只能用八插的插座。但是八插的又不够用,胖弟弟资历浅,只能被迫少用,于是胖弟弟的充电器没地方插了。。。。。
基本想法
胖弟弟的手机充电器是买的人家diy的模块,支持多协议,只需要dc孔供电就行,理论上来说最高100W,不过胖弟弟现在手上的设备:一加6(DASH协议,最高30W,胖弟弟最多20W)、摩托罗拉edge s(最多20W,挺垃圾的)、华为matepad pro(支持pd,fsp,胖弟弟没测过最多30W),综上用12V供电电流不会超过3A。
又已知主机电源12V有40多安的电流,综上胖弟弟这个需求对于主机电源来说洒洒水了,很简单。
胖弟弟的台式平台是电源微星450W,cpu5800x,显卡1050ti还不需要独立供电,而且胖弟弟现在主要就是刷刷网页,画画板子,从450W中拿个2-30W对主机来说没啥影响。
想法成立!开干!
工具展示
实验室器材很重备的,打开机箱看一下电源线,人家都走好了,只剩一个4孔的插座,这个插座胖弟弟没怎么用过插过啊,万用表测一下电压,12V/5V,可以完美。就它了。(主要是pcie的显卡现在前面留着呢,之前走的线不好拔出来了)。它单根走个2-3A的电流绝对没问题。

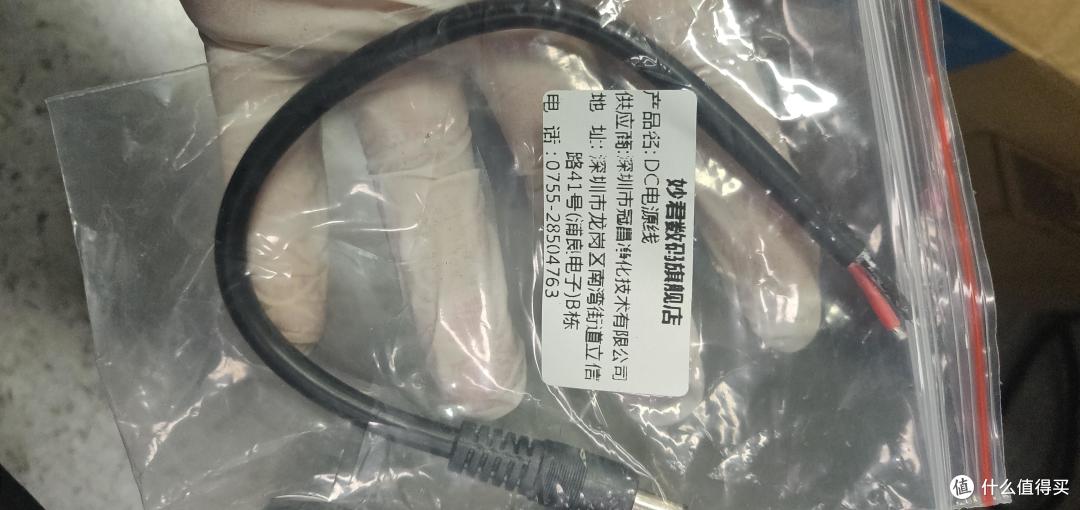

再加上胖弟弟之前买的可以走10A电流的2.5 dc线,完美。
看看这粗细
男猪脚:某不知名电源模块(忘拍图了,去网上找张图)。
机箱:先马某型号,继承自师兄,没查过型号。
实验室不知名扎带以及钻孔机。
整体思路:
(1)在机箱侧盖打5个孔,一个孔出DC线,另外四个孔用扎带固定电源模块。
(2)dc线在内部连接电源多出的12V,4孔,使用扎带固定让他不能轻易滑出来。
(3)组装!!
开干:
这孔打的细碎。。。冲击头太顶了,感觉压不住!!
扎带固定,不让它滑出来。
连接好之后测一下电压,12V完美。
插上电源模块看一下能不能行。
把dc头插出来,固定好电源模块!!还行,挺稳的。
完美运行。
上最后的效果图。
总结
其实要实现这个事情并不用这么麻烦,不过diy精神吗,就是利用手上有限的资源达到自己的目的,好了,胖弟弟的分享到此结束,轻喷!!!
