7月14日凌晨,苹果悄悄在官网上架了一款MagSafe 行动电源,售价高达749元,虽然设计做工没的说,但高昂的价格也足以劝退很多人。而目前市面上相似的第三方品牌产品很多,而且在容量、价格等方面也很有优势,因此入手一款第三方磁吸背夹电池也是不错的选择。

近日Benks邦克仕就推出了一款磁吸背夹电池MP01,大小和苹果MagSafe 行动电源相当,容量却有5000mAh,此外还可以为iPhone 12手机提供5W无线充电以及12W有线充电,售价只要苹果的1/4不到,对很多人来说“真香”。下面充电头网就对这款产品进行详细拆解,看看做工用料如何。

一、邦克仕磁吸背夹电池外观

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

包装盒顶面印有产品名称、三大特性以及应用场景图。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

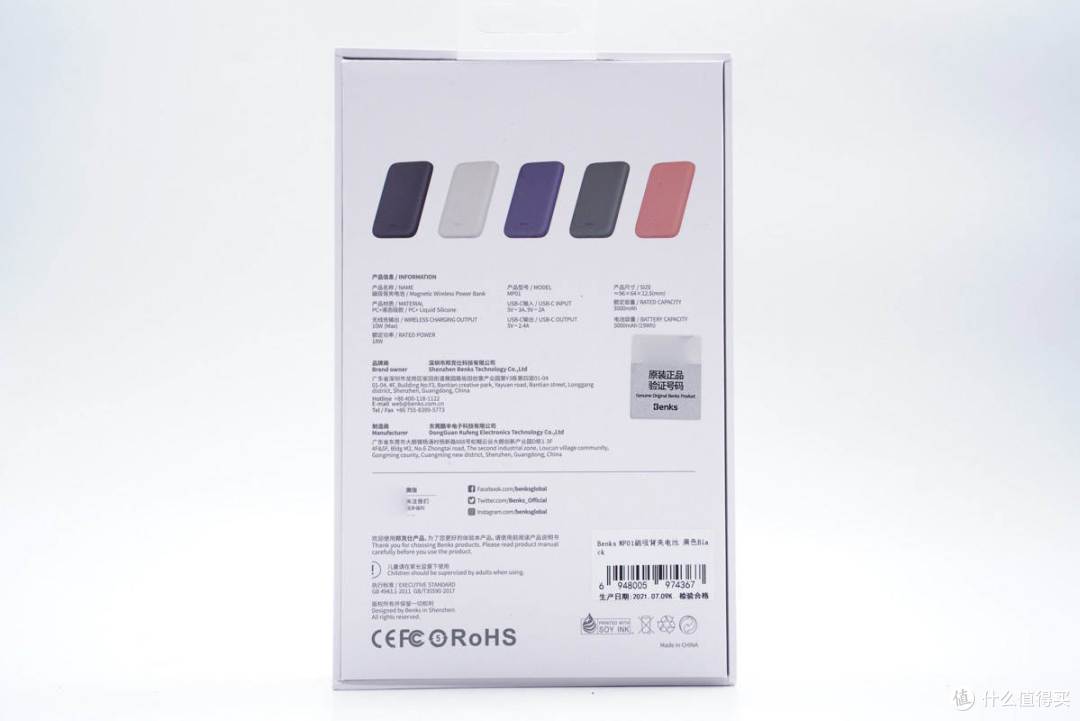

包装盒天地盖设计,底部印有产品参数、品牌商和制造商信息,移动电源有黑、白、蓝、灰和粉五种配色,满足不同人群选购需求。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

包装内含移动电源、数据线和使用说明书。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

移动电源附带线缆是CC线。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

邦克仕这款磁吸背夹电池采用PC材质塑料外壳,机身边角圆润,表面哑光具有类肤手感,手感相当好。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

背面下方印有Benks品牌。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

背夹电池正面平直切面设计,可以很好贴合iPhone 12手机进行无线充电,另外这面印有无线充区域标识。

正面下方还印有产品参数

产品名称:磁吸背夹电池

型号:MP01

电池容量:5000mAh(19Wh)

额定容量:3000mAh

USB-C输入:5V3A、9V2A

USB-C输出:5V2.4A

无线充输出:10W Max

制造商:东莞酷丰电子科技有限公司

产品已经通过了CE、FCC、RoHS认证。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

机身一端设有电源键以及USB-C接口,接口支持双向充电,黑色胶芯不露铜。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

接口旁还设有充/放电和电量指示灯。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

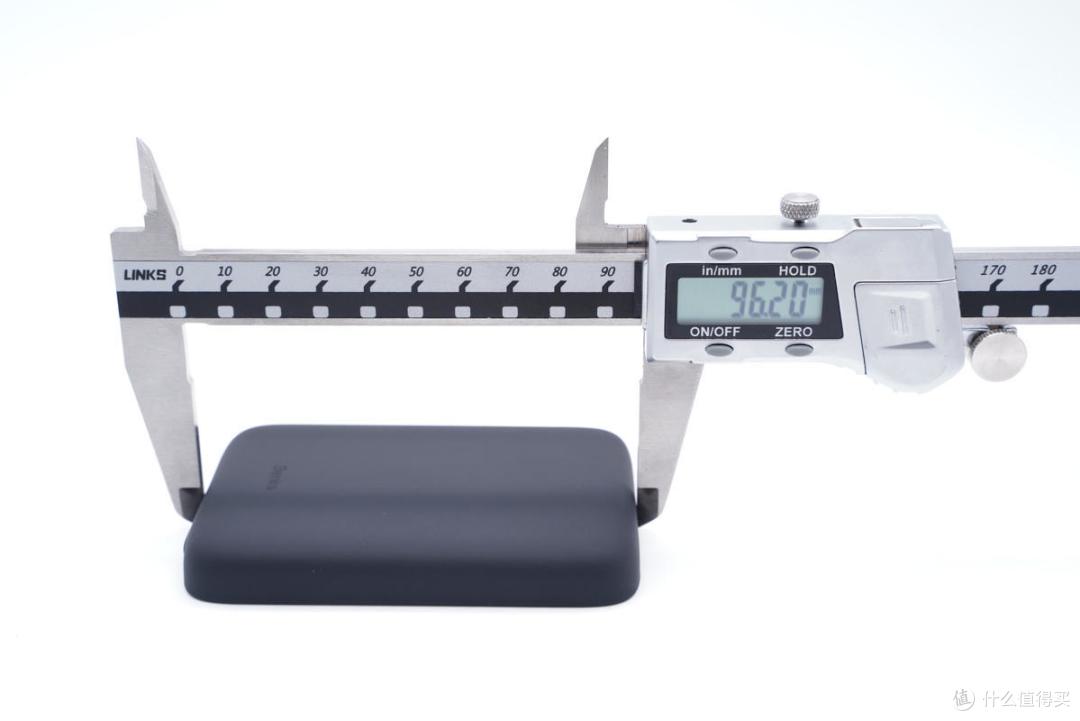

测得这款背夹电池机身长度为96.2mm。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

宽度为63.76mm。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

厚度为12.79mm。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

和最小的iPhone 12 mini对比,宽度相当,长度正好不会顶到摄像头

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

机身厚度约为一元硬币直径的一半。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

拿在手上的直观感受。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

净重约为123g。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

此外这款背夹电池可以轻松吸附起最大的iPhone 12 Pro Max,斜放也不会滑落,吸附力相当给力。

二、邦克仕磁吸背夹电池拆解

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

将机身壳拆开,边缘采用超声波焊接封装。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

机身壳上设有凹槽固定磁环,定位磁铁上贴有绝缘贴纸。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

贴纸下有定位磁铁。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

磁环打胶固定在盖板上。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

直径约为53.93mm。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

厚度约为2.39mm。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

磁环重量约为10g。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

PCB板两侧有螺丝固定,无线充电线圈固定在金属散热板上。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

拆掉螺丝取出电芯和PCB板。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

电芯对应金属板一面没有任何信息。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

侧边固定有热敏电阻进行温度监控。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

另一面贴有双面胶贴纸和青稞绝缘纸。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

撕掉贴纸可以看到电芯的信息,规格为5000mAh/3.85V/19.25Wh,2021年4月30日生产,属于高压电池。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

电芯端部贴有青稞纸绝缘,负极通过导线和PCB板连接,PCB板这一面设有电感、谐振电容、LED指示灯等元件。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

小板背面设有锂电保护芯片、无线充主控芯片、保护管和MCU。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

苏州赛芯微XB7608多合一锂电保护芯片,内置14.5mΩ导阻MOS管,外围元件只需要一颗电容,支持过热保护,过充保护,支持过放电保护和短路保护,其内部集成高精度电压检测,超低静态电流。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

移动电源主控芯片特写,丝印17832EH15B。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

2R2升降压电感,配合主控芯片进行升降压实现充放电。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

电源键特写,贴片焊接。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

两颗8205A MOS管,用于USB-C口输入输出切换保护。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

USB-C母座特写,过孔焊接。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

LED电量指示灯特写,支持快充显示。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

芯海科技CSU38M20,这是一个带12bitADC的8位RISC MCU,内置8K×16位MTP程序存储器,采用QFN-24封装,用于无线充电控制。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

芯海科技CSU38M20资料信息。

充电头网了解到,芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

一颗无源晶振。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

丝印6E803的无线充电一体化发射芯片,内置驱动级和全桥功率MOS管。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

ZZEC科雅无线充专用谐振电容,规格为0.4μF 100V。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

无线充电线圈特写,利兹线绕制。

拆解报告:Benks邦克仕5000mAh磁吸背夹电池MP01

全部拆解完毕,来张全家福。

充电头网拆解总结

邦克仕这款磁吸背夹电池MP01有黑、白、蓝、灰和粉五种配色,无论是什么颜色的iPhone 12用户,总有一款适合。产品整体小巧便携,机身边角圆润,表面采用亲肤材质设计,上手手感很好。另外吸附力很强,吸附iPhone 12 Pro Max也是轻轻松松。产品配备USB-C接口,支持iPhone 12有线/无线充电,售价168元,苹果MagSafe 行动电源的1/4都不到,性能实用极具性价比。

充电头网通过拆解发现,这款背夹内部电芯贴有青稞绝缘纸进行绝缘保护,金属板对无线充电线圈进行散热,并起到保护电芯的作用。另外还配有热敏电阻进行温度监控,PCB板上设有赛芯微XB7608锂电保护芯片,电芯的固定、绝缘、保护措施到位。此外采用芯海科技CSU38M20 MCU进行无线充电控制,芯片质量可靠。
