客制拍记实 篇三：利奥博德FC980M键盘 - G613主控Lightspeed无线双模改造分享

创作立场声明：文中所涉及键盘为个人自费购买 改造后感受颇多，第一时间发出来与大家分享，欢迎大家交流讨论

• 说起无线电竞外设 很多玩家首先想到的会是罗技，说起能稳定玩游戏的无线技术 很多玩家首先想到的会是Lightspeed，没错 Lightspeed无线技术的高稳定和低功耗已经被游戏玩家们所熟知。对于游戏玩家来说无线技术的首要两大要素一个是快速稳定 另一个就是功耗省电，而Lightspeed作为罗技的看家本领 在保证传输快且稳定的同时 又将功耗优化的很好。不过罗技好像并没有了解到玩家们现阶段对机械键盘的需求 热门布局+Lightspeed+热插拔 或许是现在键盘圈子里的最佳搭配。

• 盘点现阶段的热门键位 无非是60、87、98、104/108，其中60和87的体积小 键位少 导致并不适合大多数用户，104/108又太长 占地空间大，这使得近两年爆火的98键成为了最大的热门。提起98键 一定绕不开利奥博德的FC980M 作为常见的98键布局专利持有者和推广者 为利奥博德赢得了不少粉丝，通过严谨的外壳契合度和尖端的双色PBT键帽 又获得了“量产键盘天花板”的称号。

• 既然都知道这两种东西的好 那么为什么不将一流的无线技术和一流的机械键盘进行强强联合 打造一把能够毕业的纯欲键盘呢？有需求就有动力 几经碰壁 全方位优化 100%还原键盘功能 历时数月 终于实现了98键+Lightspeed+热插拔这个完美的愿望，接下来就通过图文结合的方式 对此次的利奥博德FC980M键盘Lightspeed无线双模改造进行分享。

一、键盘

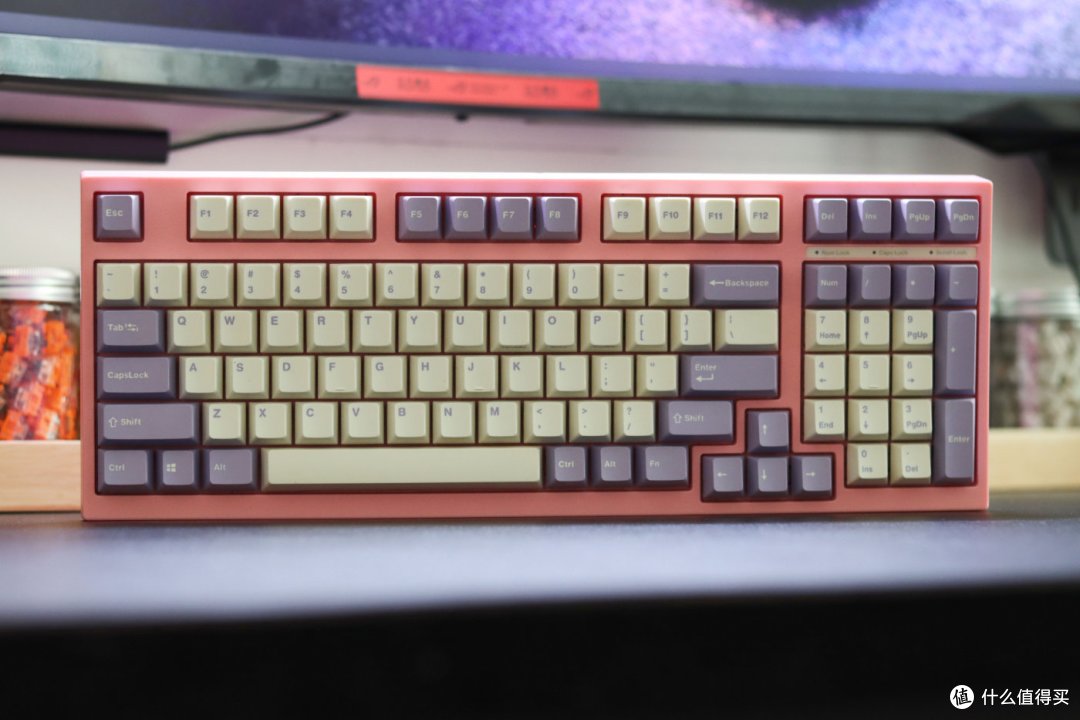

▲说到FC980M 那必然要提及被炒的火热的NANA配色 深粉色外壳和奶紫色键帽搭配 让很多猛男和靓女都一见倾心

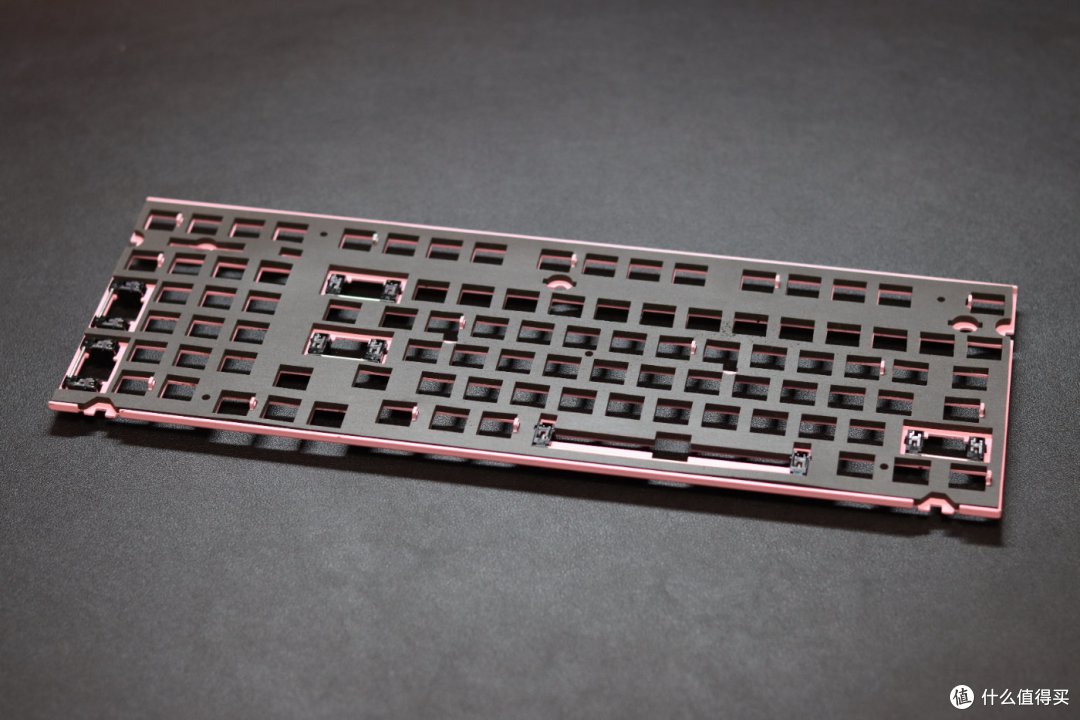

▲因为要使用键盘原装的定位板、卫星轴等其他附件 所以首先要将键盘上的轴体和电路板拆卸下来 以便进行接下来的安装

二、适配FC980M的Lightspeed主控改造套件

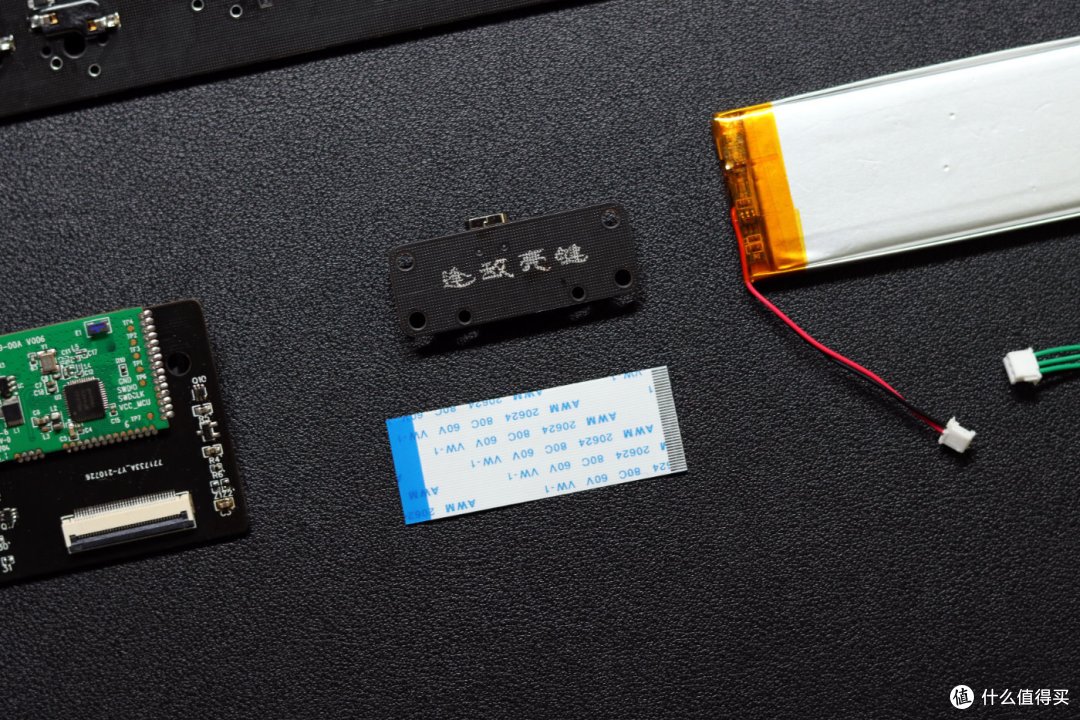

▲全家福合照 各部件和功能的详细介绍会在后面一一说明

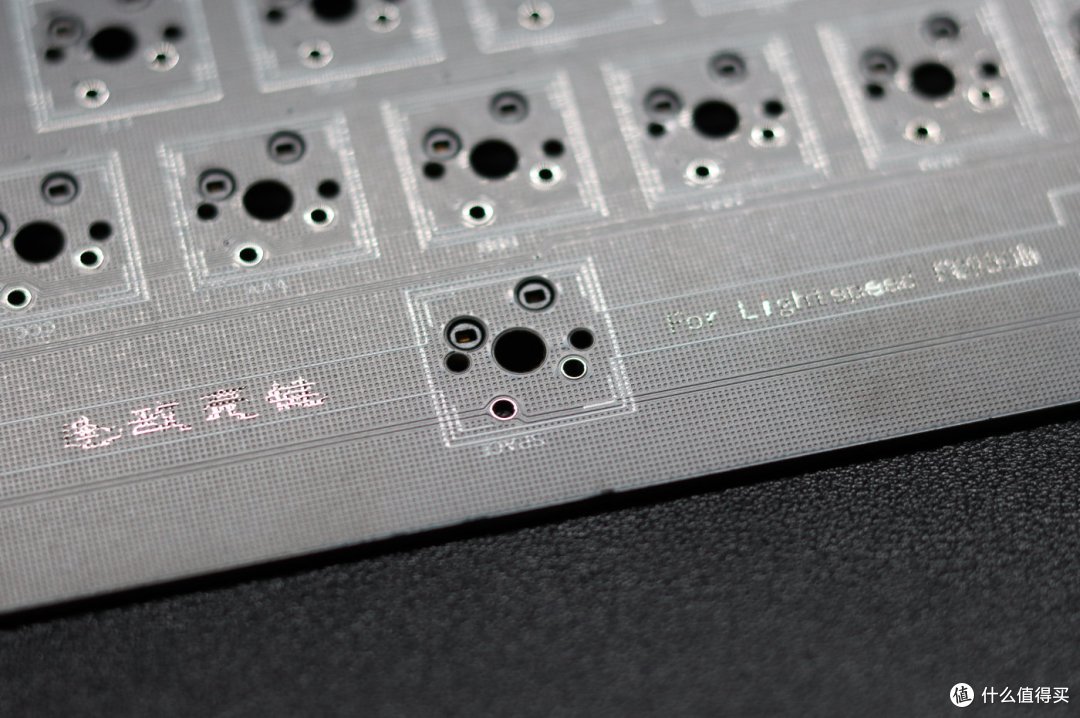

▲PCB板自带热插拔轴座 当然轴座也是人工焊接上去的 STM的话有时会出现焊锡波峰不均匀 导致部分轴座焊接不牢固 所以人工焊接后复检更加稳妥一些

▲主控元件板 也是改造的核心，为了保证主控周围电路的可靠和稳定 所有的元件都是照搬G613键盘上的 况且自认为个人实力上比不上罗技电路工程师的实力 所有的元件数量和型号使用 考虑的会更加稳妥和全面。可能有些玩家会问：为什么要选择G613来拆取Lightspeed主控呢？因为G613是所有使用Lightspeed主控中最便宜的键盘型号 并且功能和键位齐全 不会影响电路板设计。

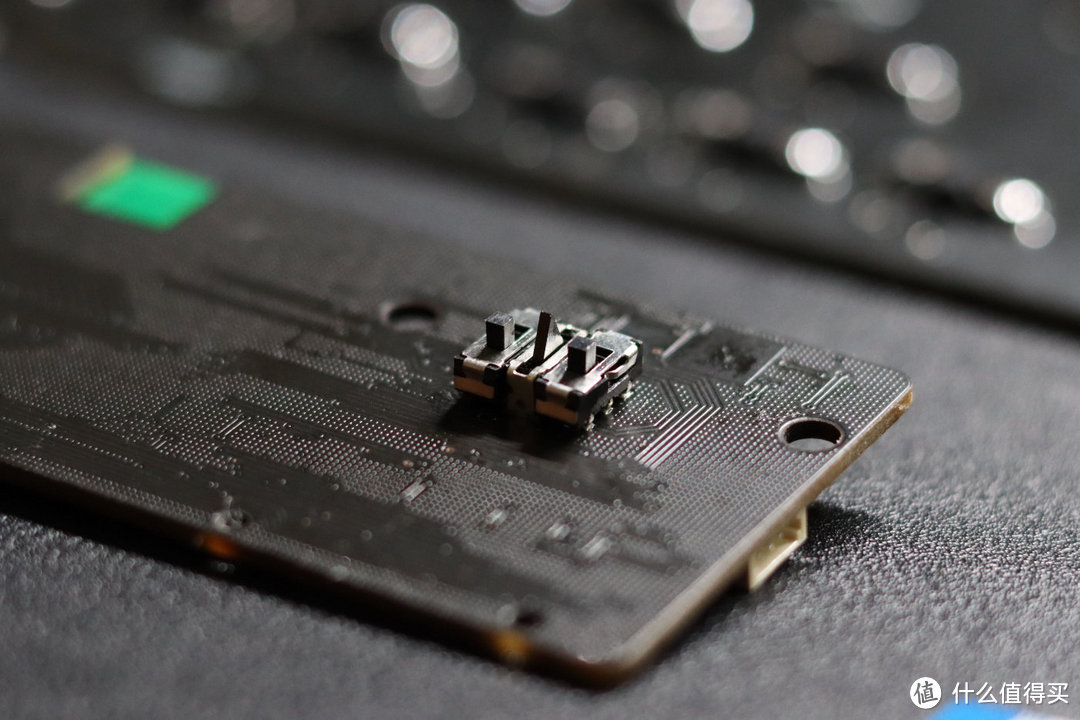

▲在主控板背面有三个开关 其中1号和3号为机械拨动开关 2号为弹性拨动开关

▲1号开关：游戏模式开关 向上拨动开启后 Win键将被锁定失效 以防玩家在游戏中误触Win键导致游戏切屏；2号开关：向上轻轻拨动后松开切换至Lightspeed无线模式、向下轻轻拨动后松开切换至蓝牙4.0无线模式 向下拨3秒不动则进入蓝牙配对模式；3号开关为键盘总开关 日常使用保持常开即可 主控自带休眠模式 无需关闭开关，当键盘关闭开关后再次开机时需要开关两次 这也是对键盘电路的一种保护机制。

▲主控天线处加宽加大的开窗 保证信号传输的畅通和稳定

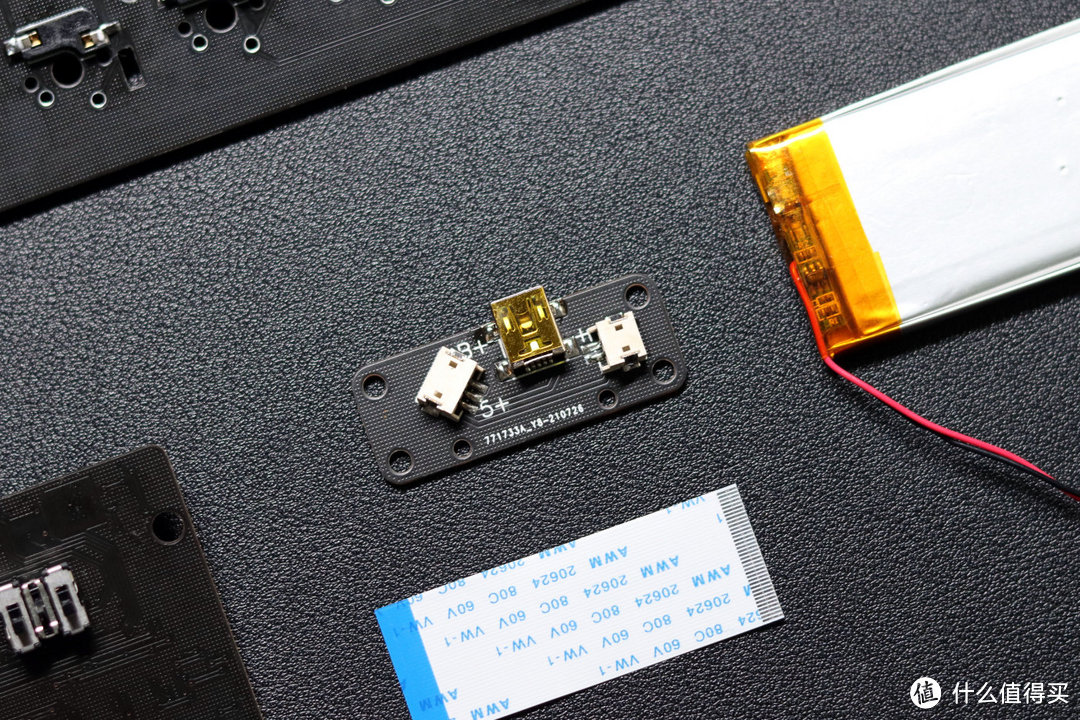

▲由于PCB和主控已经与键盘原装的不同 所以为了适配新的电路线束 键线分离小板也要一同更换，下方的排线用来连接PCB和主控板 起到传输功能和数据的作用。

▲其中左侧的插座用来连接主控板和键线分离模块，右侧的插座用来连接锂电池和键线分离模块

▲用来连接主控板和键线分离模块的专用线束

▲为了保持键盘底壳的完整性 锂电池的容量选择了1500mAh毫安，当然也可以选择切除底壳上的一条加强筋来安装3000mAh锂电池，如果只是晚上玩玩游戏使用4个小时左右的话 1300mAh电池 续航大约在半年左右；3000mAh电池 续航大约在一年左右（理论数据 并非标准 仅供参考）；右侧的是Lightspeed 2.4G专用一对一接收器 现阶段接收器丢失后还无法进行重新配对 所以一定要保存好接收器 当然这也是为了保证Lightspeed信号传输的速度和稳定。

▲安装3000mAh锂电池需要切除一条底壳上的加强筋 注意：裁切后要将毛刺处理平滑 以免刺穿锂电池

▲PCB支持热插拔 同时支持常见的三脚轴和五脚轴，热插拔方向在上 为正装轴体，正装热插拔的好处是无论使用原装的PD高度键帽还是原厂高度等较低高度的键帽都会全线兼容 不会出现键帽顶轴盖导致键程无法触底影响轴体手感的现象

▲PCB右上角的指示灯状态显示介绍：1号灯位置设计了两颗贴片灯 包含Lightspeed和蓝牙连接状态指示灯，键盘背后的2号开关上拨是Lightspeed无线状态 点亮白色灯、下拨是蓝牙无线状态 点亮蓝色灯 ；2号灯位置设计了三颗贴片灯 中间的指示灯为白色 是CAP大小写功能键指示灯，它的左侧是键盘故障指示灯 右侧是罗技G613自带电路的低电量指示和开机状态指示灯；3号灯是一组三色灯，随着电池剩余电量变化而变化，电量75％以上是粉红色，低于50％是红色，低于25％时灯光熄灭、电量指示灯随着Lightspeed无线状态和蓝牙无线状态指示灯一同亮 ，也就是说开机和唤醒时均会亮一下；在ESC键位下方设有充电指示灯 充电时亮红灯 充满后灯光熄灭。

▲通过设计上的调整 避开了轴座与定位板固定脚的冲突 在组装时无需扭动定位板固定脚 完整兼容原装定位板

▲在PCB背面右上角设有一个拨动开关 将开关拨上去为开启状态 正面的电量指示灯功能起作用，将开关拨下来为关闭状态 除了PCB的降压电路和充电电路以外 全部为G613原装电路，在实际使用中将此开关开启即可。

▲主控板和PCB通过排线连接正面示意图

▲主控板和PCB通过排线连接背面示意图

▲锂电池和主控板线束连接示意图

▲为了提高键盘体验 可以在定位板和PCB之间加装Poron材质的消音棉 该材质轻盈且消音效果好，不仅能够消除PCB和定位板之间产生的空腔音 还可以使键盘整体手感更加扎实稳重

▲Poron消音棉安装完毕

▲在安装主控板之前 要剪掉第三根固定柱旁的凸起点 如若不剪掉会顶住主控板 无法进行安装

▲凸起点剪除完毕

▲锂电池安装和接线示意图

▲主控板安装和接线示意图

▲底壳组件安装完毕

▲底壳消音棉安装完毕

▲当PCB与定位板组装完毕后再进行安装排线 然后与主控板连接，内胆与主控板排线连接示意图

▲内胆与主控板排线背部连接示意图，增加了排线长度 底壳消音棉可以压在排线上 并且不会受到干涉。

▲FC980M键盘改造套件组装完成

三、轴体

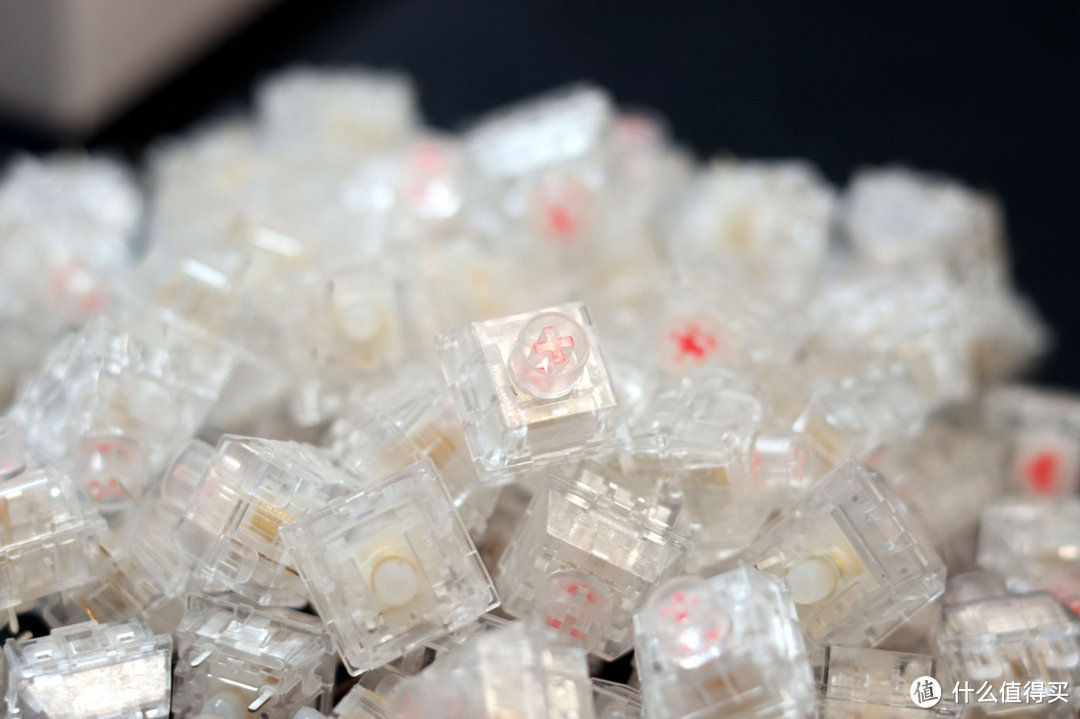

▲好马配好鞍 好键盘配好轴体，轴体选用了TTC的爱心轴 线性手感 全透的外壳 比较百搭

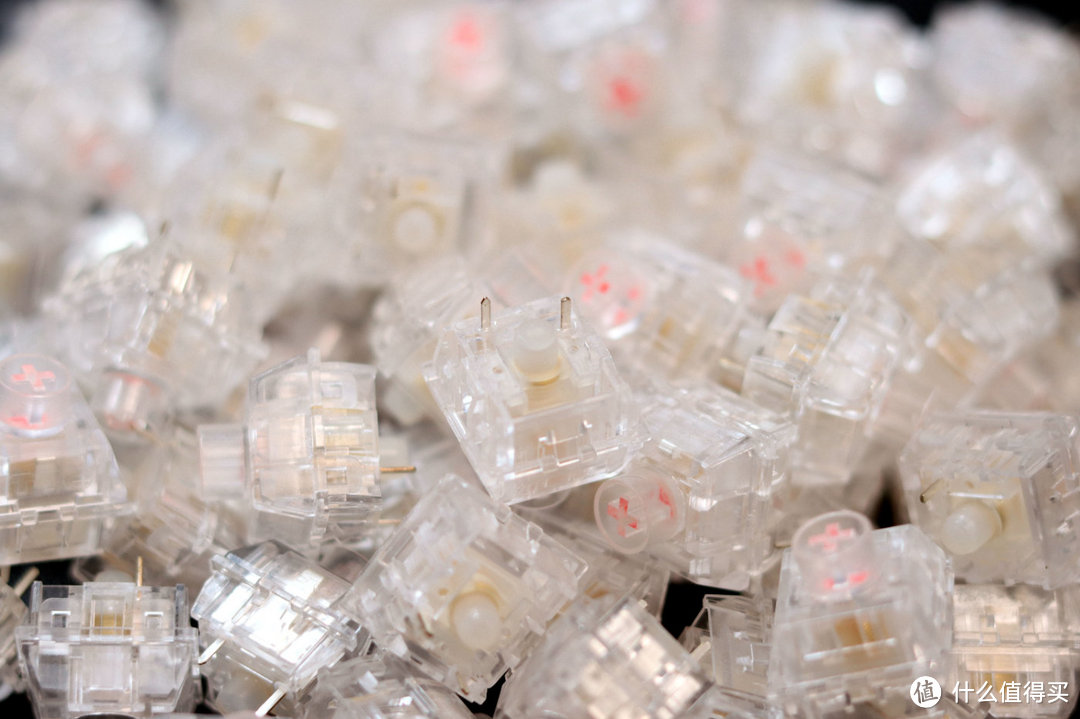

▲爱心轴名字的由来是因为在轴心内部有一个红色的爱心 这个爱心是装配进去的 不是一体注塑 可以拆解开调整和更换，这样也就会延展出更多的玩法 或许后期会有玫瑰轴 紫薯轴等等。。

▲PC材质的轴盖和轴座 透光性很好 虽然这是一把无光的键盘 但是安装完之后还是很漂亮的

▲轴座底部的针脚处经过封胶防渗透处理 可以防止洗板水进入轴体内部，而固定柱采用的是PA66材质 因为如果使用全PC材质轴座 会无法通过波峰焊接 因为波峰焊接的高温会将PC材质融化，爱心轴也是首款支持量产键盘可批量过波峰焊生产的全透明机械轴。

▲轴体的弹片针脚和端子针脚经过镀银 导电性更好

▲轴体有轴盖、轴心、弹簧、轴座四部分组成

▲轴心上段的透明部分为PC材质 轴心脚部分为POM材质，这样做的好处是既有了美观性也有了实用性，出厂薄润 手感和顺滑度也有保证

▲轴体采用加长镀金弹簧 轴心行程压力均匀 手感一致性高，底端涂抹了润滑脂 可以有效消除弹簧音

▲轴体的弹片和端子都是镀银的 导电性更好 稳定性更高，镀金触点穿过镀银后的弹片进行铆接 牢固可靠

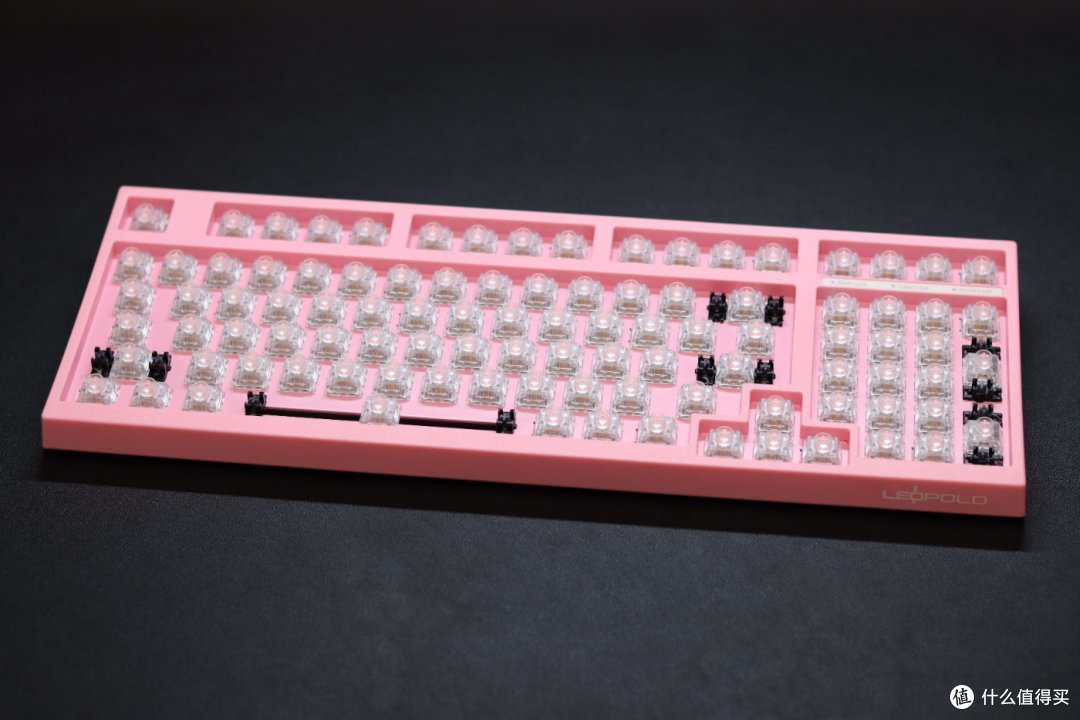

▲轴体安装完毕

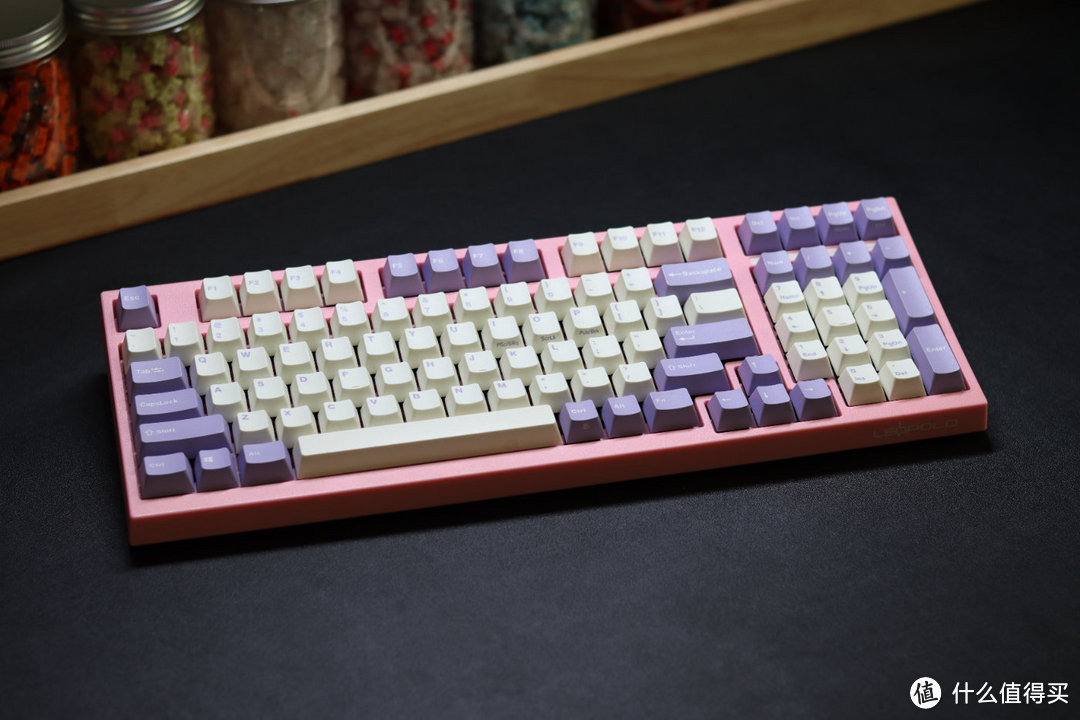

▲键帽安装完毕 改造组装结束

四、总结分享

此次对FC980M改造Lightspeed无线双模过后 不仅拥有了快速稳定的无线机械键盘 增加的热插拔功能还让一些喜欢体验新轴体的玩家有了用武之地，总的看下来 除了酷爱RGB的玩家 这样一套键盘完全可以达到毕业的水准。也会有玩家拿罗技自家的优联和Lightspeed进行对比 当然优联也很不错 稳定性和低功耗已经能够超越市面上很多品牌的2.4G无线技术 但优联更多面对的是办公群体和轻度游戏玩家 稳定性并非达到可靠的地步，而Lightspeed却是稳定可靠 功耗低，无论是办公还是游戏 哪怕是对操作性要求比较高的游戏都可以轻松应对。如果用道路来比喻：优联是省道 车多 人多 干扰多，Lightspeed是高速 封闭式 无干扰 速度快 ，两者高下立判。

当Lightspeed与FC980M成功配对时 我发现这并不是一种简单的配件组合，是攻破壁垒 从技术层面让更好更适合的东西进入玩家们的视野 是一种通过自己的努力去追求更好更完美的精神，或许这才是最原始的客制化精神，会有人为自己或更多人的愿望去探索 去实现 而并非花高价买一把昂贵的套件和轴体 组装好后出去炫耀来满足自己的虚荣心，也不是某些品牌用一些粗制滥造的零件和设计 配上一片热插拔PCB 然后管这种东西叫客制化套件，最终还要让玩家用这种东西来承载自己内心的客制化精神。鸽子、韭菜、溢价、信仰等等诸如此类贬义的名词在以往从未出现过 现在却屡见不鲜 比比皆是。我们要发扬和继承的是客制化精神而不是现阶段这所谓的客制化。键圈怪象 得不偿失，放弃心中的一切信仰 追寻心中的那一抹客制化。
