蘑菇爱搞机 篇三百七十九：主打安全的国产电源方案，超频三七防芯GI-BR600电源 拆解评测
2021-09-27 13:20:00
5点赞
5收藏
6评论
创作立场声明：配件均为个人购买。
一、前言
对于普通消费者来说，电脑中最容易让人忽视的配件就是电源，你了解处理器、了解显卡，了解内存多大、硬盘多大，但对电源，却知之甚少。但电源恰恰是整机配置中最重要的，决定了机箱内几乎所有硬件的“生死”。
如果选择了一款不靠谱的电源，轻则是死机重启，重则是重新配电脑。
但电源能稳定运行，除了电源本身的品质之外，还或多或少的受到外界环境的一些影响。例如潮湿、静电、蟑螂小强等，这些因素都会导致电源过早的罢工。
面对这种情况，超频三推出了全新的七防芯系列电源。其在电源的PCB上覆盖有完整的导热硅胶，除了可以防尘、防潮、防静电、防蟑螂小强之外，还能辅助电源散热，让电源内部的元件的运行温度更低，提高稳定性，还是非常不错的。另外听说还是乔威代工的，一听就让人感觉很放心！
二、超频三七防芯GI-BR600电源 开箱
▼电源的包装还是非常熟悉的，外面是一层塑封，中间是纸盒。

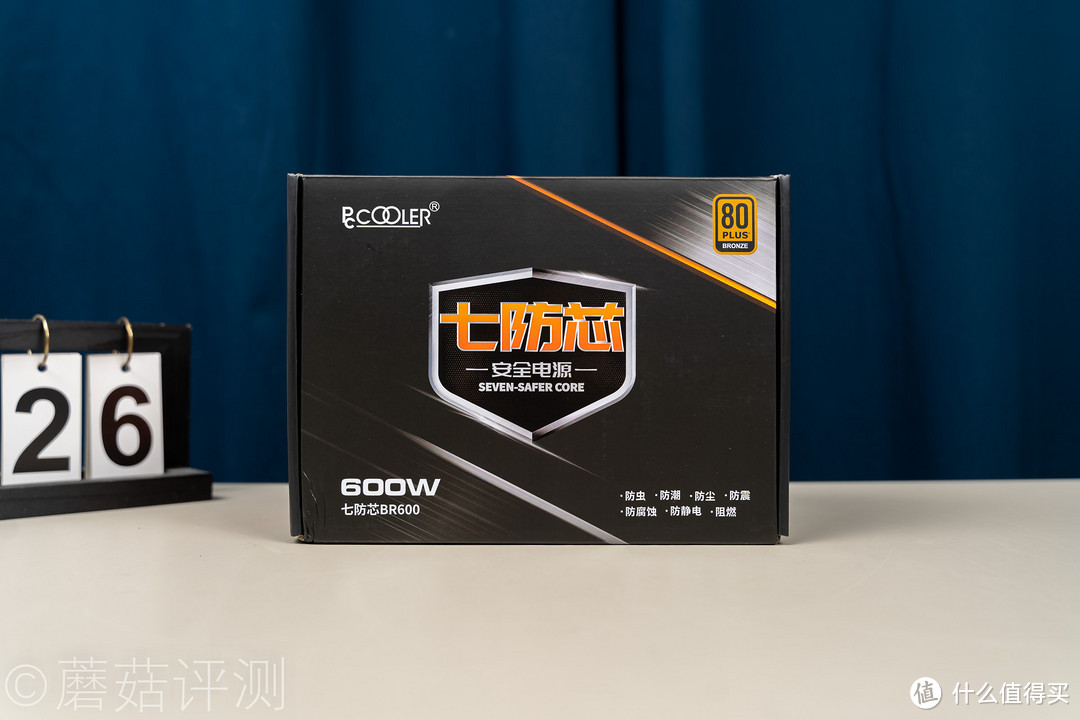

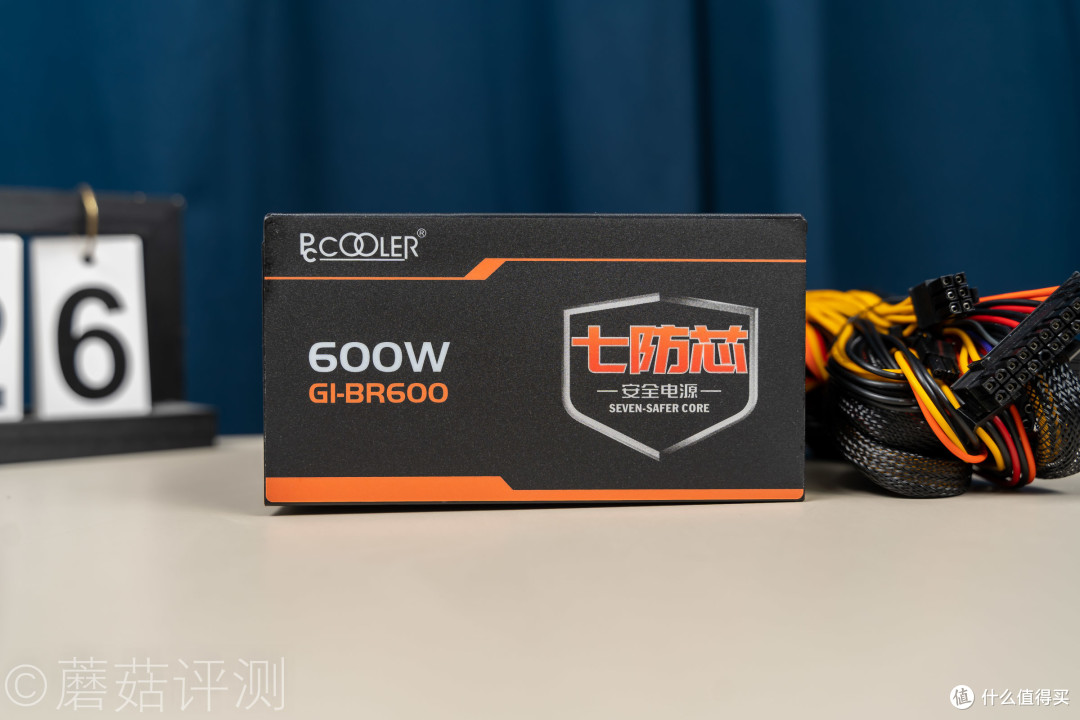

▼电源的包装中间有七防芯的熟悉字样，左下角是功率，右上角有80Plus的铜牌认证。
▼电源的背面介绍了电源详细参数，右侧还是电源内部的渲染图，看着很不错。
▼电源的侧面介绍了电源线材的长度和数量，其中CPU辅助供电线一根，8Pin，显卡辅助供电线一根，8+8Pin。
▼电源的另一侧是保修，三年换新。
▼电源的保护不错，外面有厚厚的泡沫。
▼除了电源之外，还有固定螺丝和说明书。
三、超频三七防芯GI-BR600电源 外观
▼电源的外观挺漂亮的，侧面有漂亮的贴纸，右侧是熟悉的七防芯字样，左侧是电源型号。
▼电源的侧面有铭牌，电源额定输出600W，其中+12V输出最大552W，不错。另外，电源支持宽幅输入，100~240V 47~64Hz，不错不错。
▼电源的侧面是散热风扇，金属格栅部分的造型很有创意，蘑菇第一次见到。
▼电源的尾部，除了电饭煲插口之外，还有一个开关。

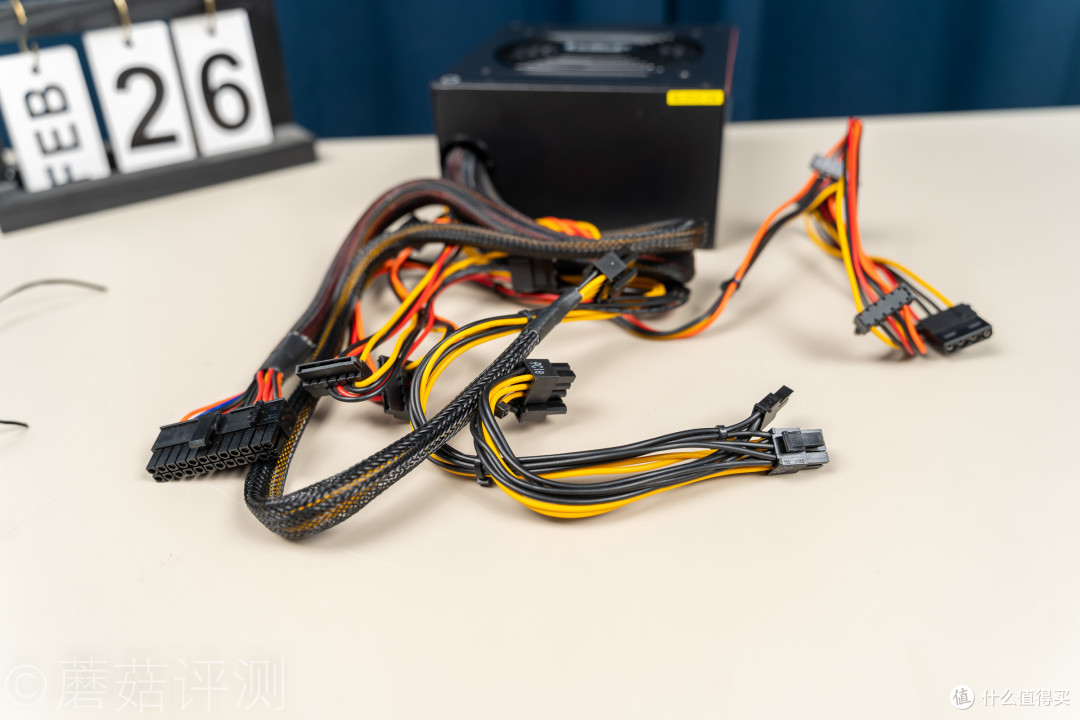

▼超频三这款电源是非模组设计的，电源的线材都捆在一起。
▼主板供电线和CPU辅助供电线外面有蛇皮网包裹，另外所有的线材都用扎带分段固定，方便走线。
四、超频三七防芯GI-BR600电源 装机

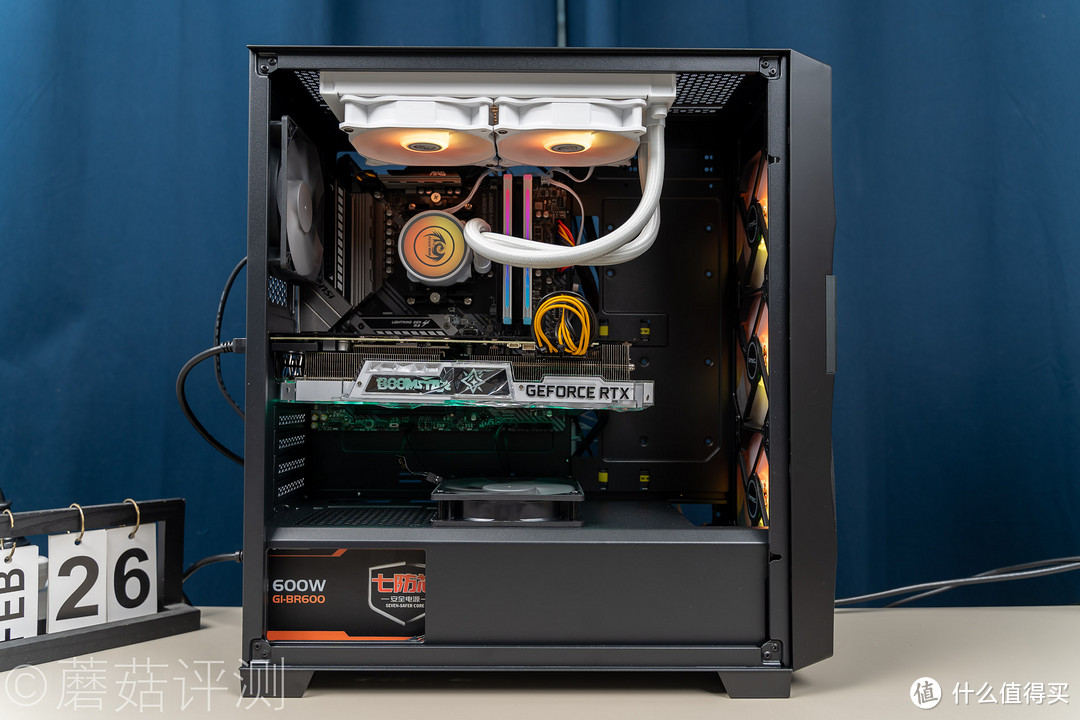

▼电源的安装还是非常简单的，这里直接塞进机箱，机箱是安钛克的DF700 Flux。

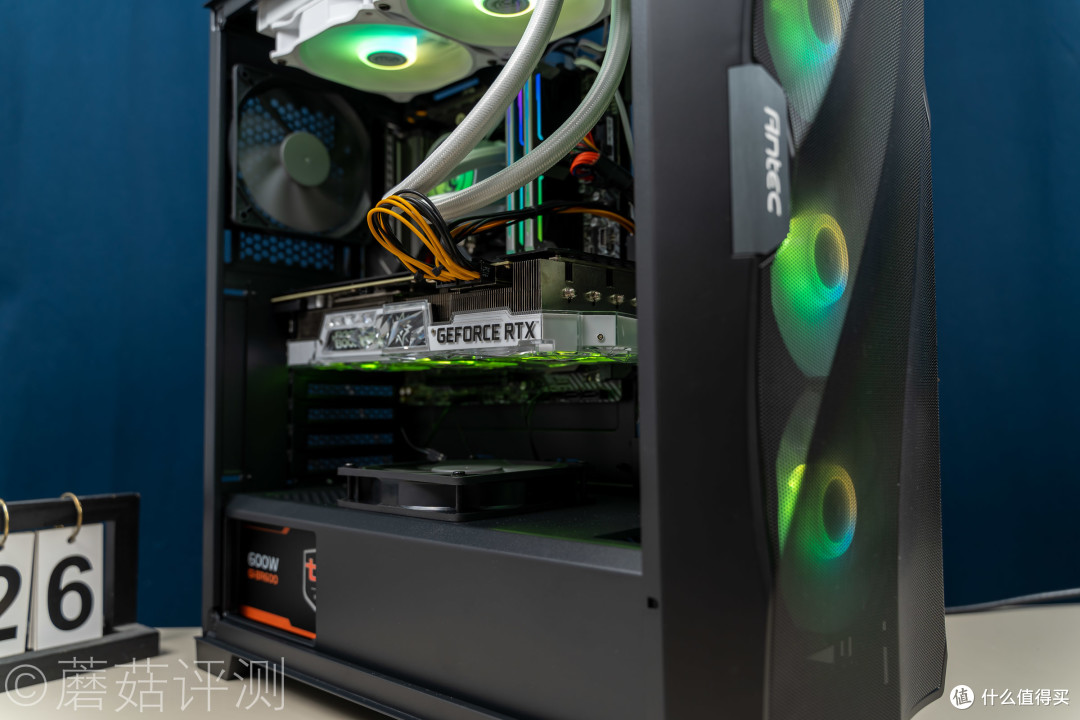

▼机箱的电源仓是独立设计的，在底部。电源仓的侧面有开口，可以直接将电源的侧面露出来。
▼透过电源仓侧面的开口，可以看到内部的七防芯字样。
▼蘑菇这里的测试处理器是5600X，主板是微星的B550m迫击炮主板，这款板子还是非常不错的。
▼首先就是供电部分，8+2+1相60A供电很给力，且使用了DrMos，上下桥和Driver整合到一起，内阻更小，发热更小，运行更加稳定。另外，散热电路上还覆盖有完整的金属件辅助散热，保证运行温度。
▼主板的南桥部分和最靠近处理器的M2插槽，都有金属片覆盖，辅助散热。另外这款板子有两个M2插槽，日常可以插两块M2固态。

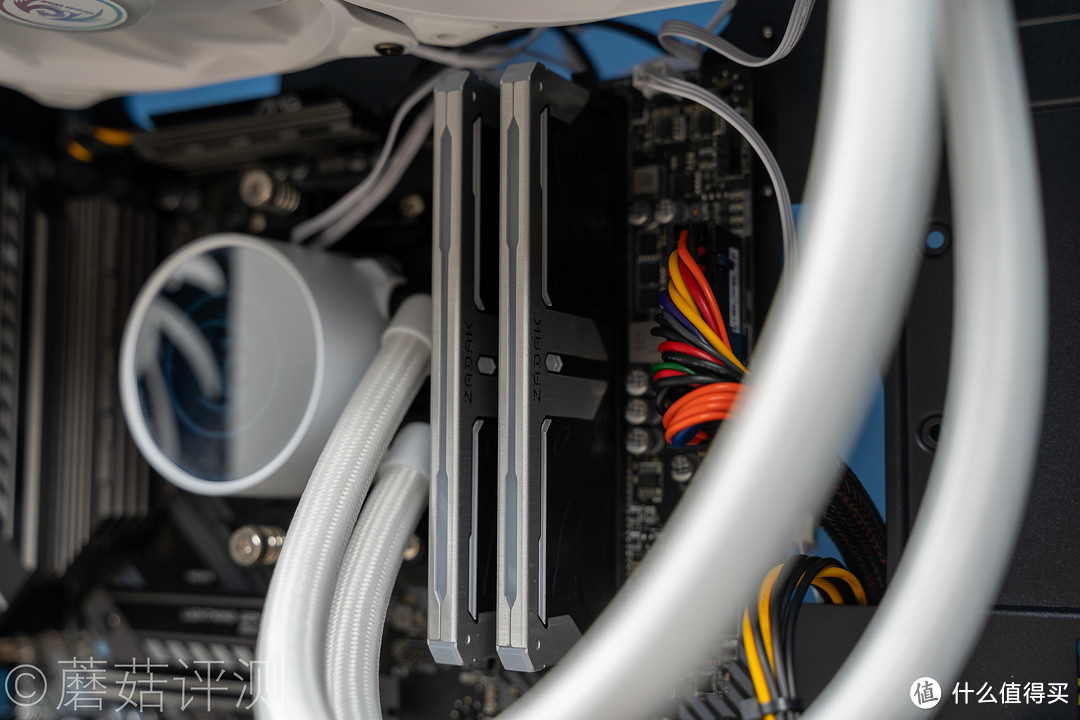

▼内存是扎达克的SPARK内存，8G*2 3600MHz，内存的频率和容量表现均非常不错。
▼内存的马甲设计的很漂亮，顶部是银色、金属拉丝的，中间是黑色的。内存条的灯带顶部是贯穿式的，侧面是多段式的。
▼显卡是影驰的RTX3070Ti星耀OC，显卡的风扇罩很漂亮，白色的，表面还有一层透明的塑料壳，灯效很赞。
▼显卡默认横置安装，顺手将各个部分的供电线都插好。
▼开机，一次点亮，完美！
▼水冷是长城的战龙240，水冷头顶部有漂亮的RGB灯效，面积很大，效果很不错。
▼扎达克SPARK内存的灯效很不错，内存顶部有贯穿式的RGB灯带，颜色很均匀，过渡很柔和。
▼内存条侧面的多段式灯带像一个小翅膀，整体效果很不错。

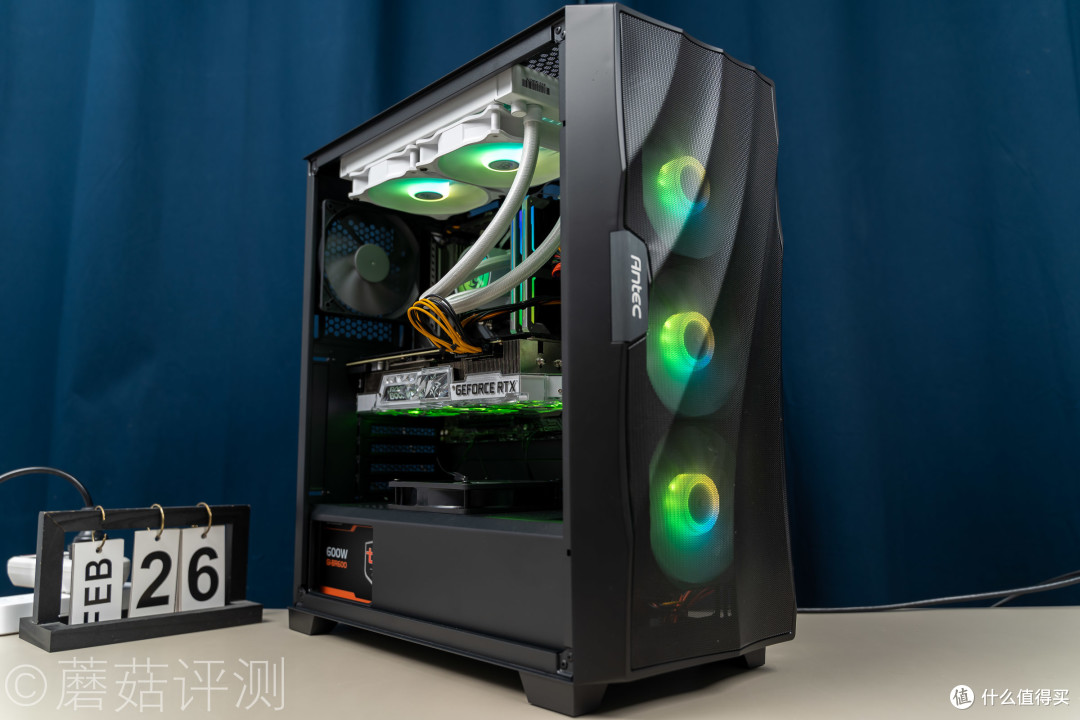

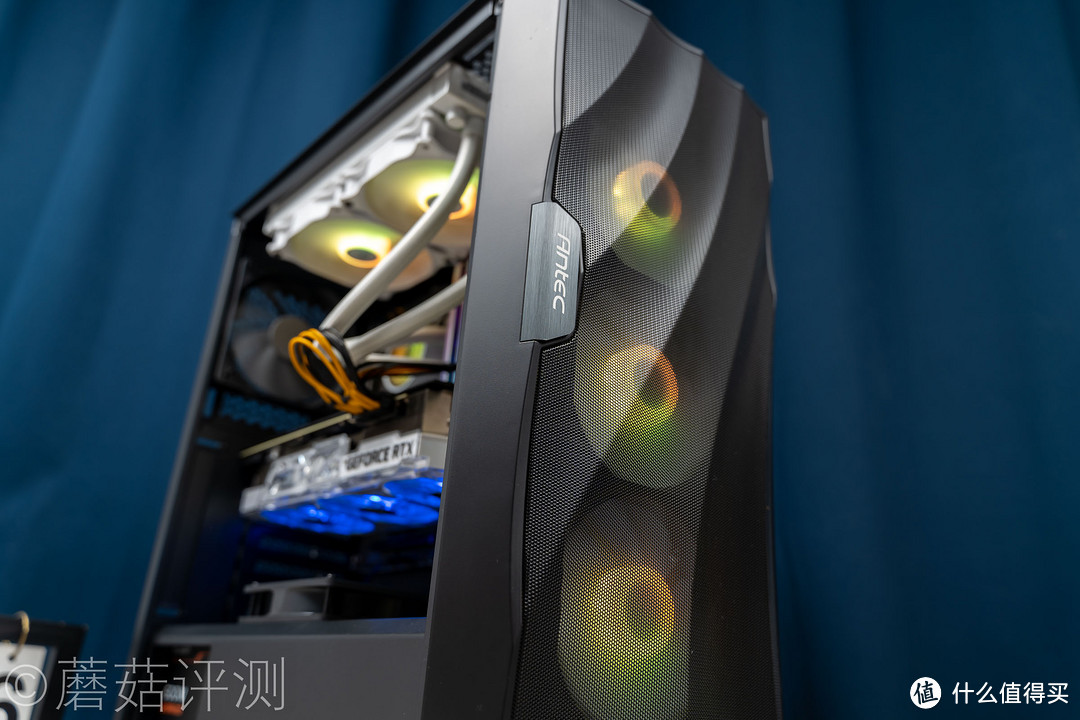

▼机箱是安钛克的DF700 Flux，机箱正面有大面积的金属冲孔网，表面还有弧度处理，质感非常不错。
▼机箱正面侧面还有一个金属块，表面拉丝处理，上面有安钛克的LOGO。
▼安钛克DF700 Flux机箱的内部风道设计的很有意思，电源仓上面还可以固定机箱风扇，专门照顾显卡的散热。
五、超频三七防芯GI-BR600电源 测试

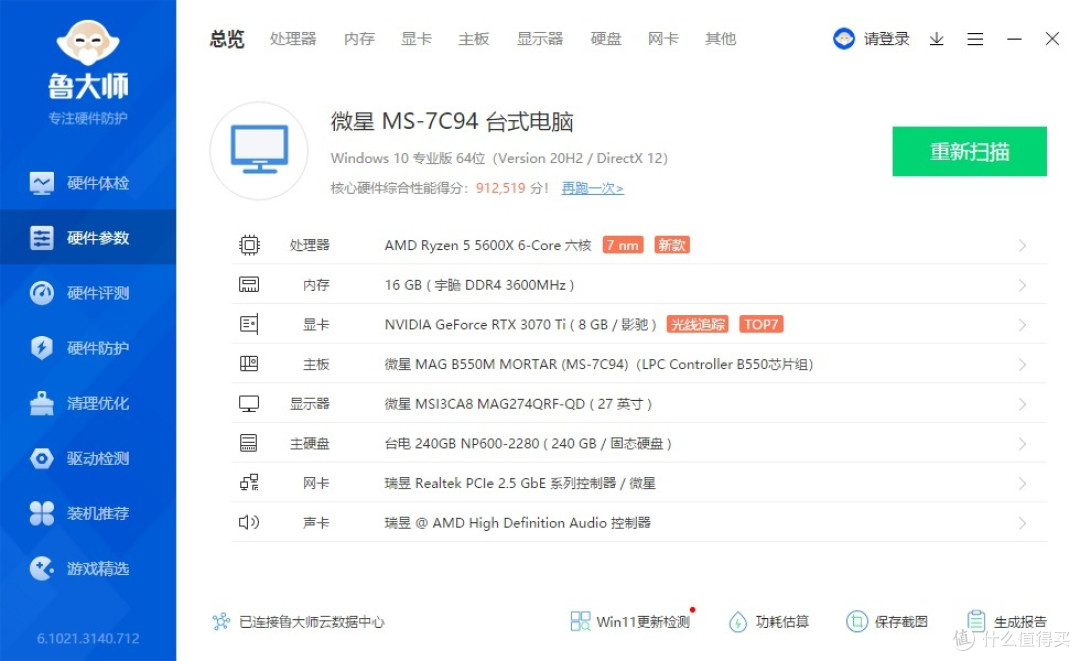

▼整机配置，处理器是5600X，显卡是RTX3070Ti，内存是扎达克的SPARK，整机配置还是非常不错的。

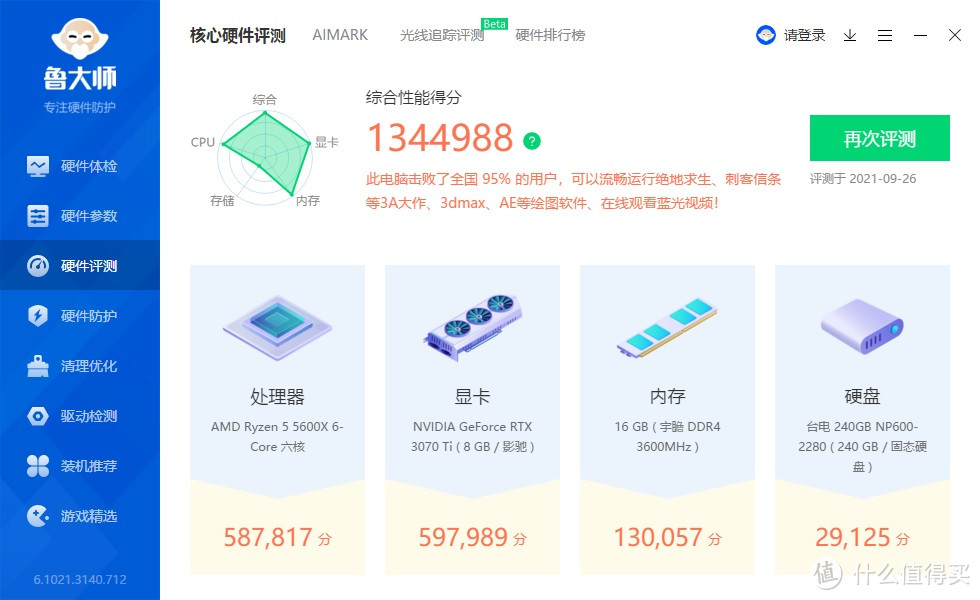

▼简单跑个测试，整机得分134W，处理器58.7W，显卡59.7W，整体性能表现不错。
▼日常待机，室温空调26℃自动，系统后台在更新，处理器的占用比较高，温度在46℃左右。
▼日常待机时的整机功耗在77.5W左右，更新系统的情况下，整机功耗在100W上下波动。
▼简单跑个CPU-Z的压力测试，AIDA64显示处理器功耗在97.25W左右，温度64℃。
▼整机的输入功耗在167W左右，表现不错。
▼单烤FPU测试，处理器的功耗显示在120W左右，温度81℃左右。
▼这个时候的整机输入功耗在196W左右，表现还不错。

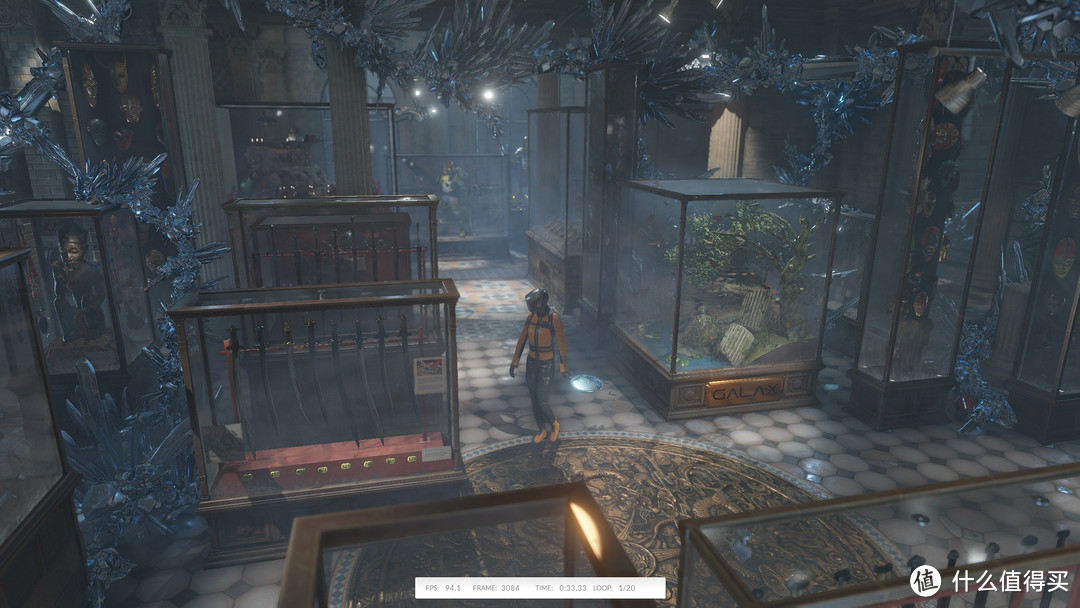

▼跑个3Dmark的压力测试，TS模式。
▼RTX3070Ti的功耗还是很可以的，整机输入功耗飙升到428W的样子。减去默认待机的80W左右，再计算上电源的转换效率，可以大致的推测出RTX3070Ti的功耗在315W左右的样子。
▼后台跑单烤FPU测试，再跑一下3Dmark的压力测试，TS模式。
▼这个时候的整机输入功耗飙升到510W。
六、超频三七防芯GI-BR600电源 拆解
▼蘑菇对七防芯电源的内部还是很好奇的，拆开看看。
▼电源的风扇侧8颗螺丝，内圈四颗用于固定风扇，外圈四颗用于固定电源的上盖。
▼拧掉外侧的四颗螺丝，电源的上盖就可以拆下。不过取下的过程需要用一些力气，超频三应该是安装好电源之后，再灌入的导热硅胶，电源的上盖也会受到导热硅胶的辅助固定的效果，很牢固。

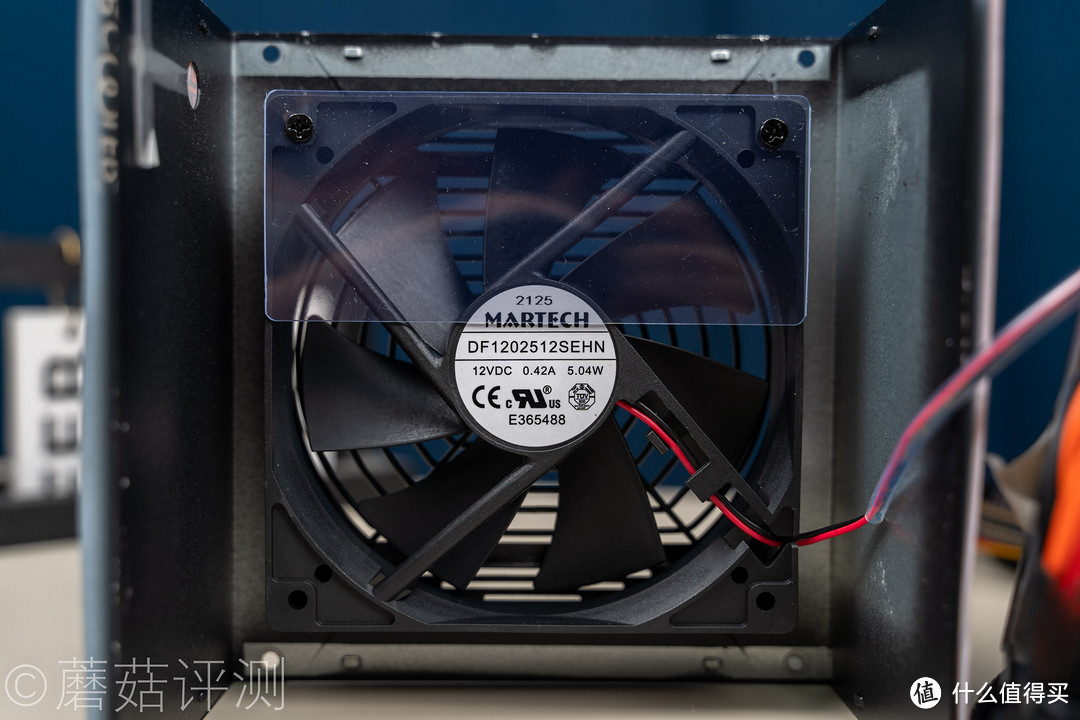

▼散热风扇是迅硕科技出品的，风扇额定输入DV 12V 0.42A 5.04W，风扇扇叶有7片，扇叶角度看着挺大的，感觉风量表现应该会挺不错的。风扇上半部分是整流罩，辅助搭建电源内部的散热风道。
▼接着就是电源内部，能看到的元件都是一些很高的元件，矮的都被导热硅胶完全密封起来了。
▼电源的输入端口部分，一级EMI电路，直接焊到了电源输入接口的背面，可以看到一个X电容和一对Y电容。
▼接着是主板上的二级EMI电路，从上到下可以看到保险管，共模电感，X电容一个，和一对Y电容。EMI电路还是很完整的，不错。

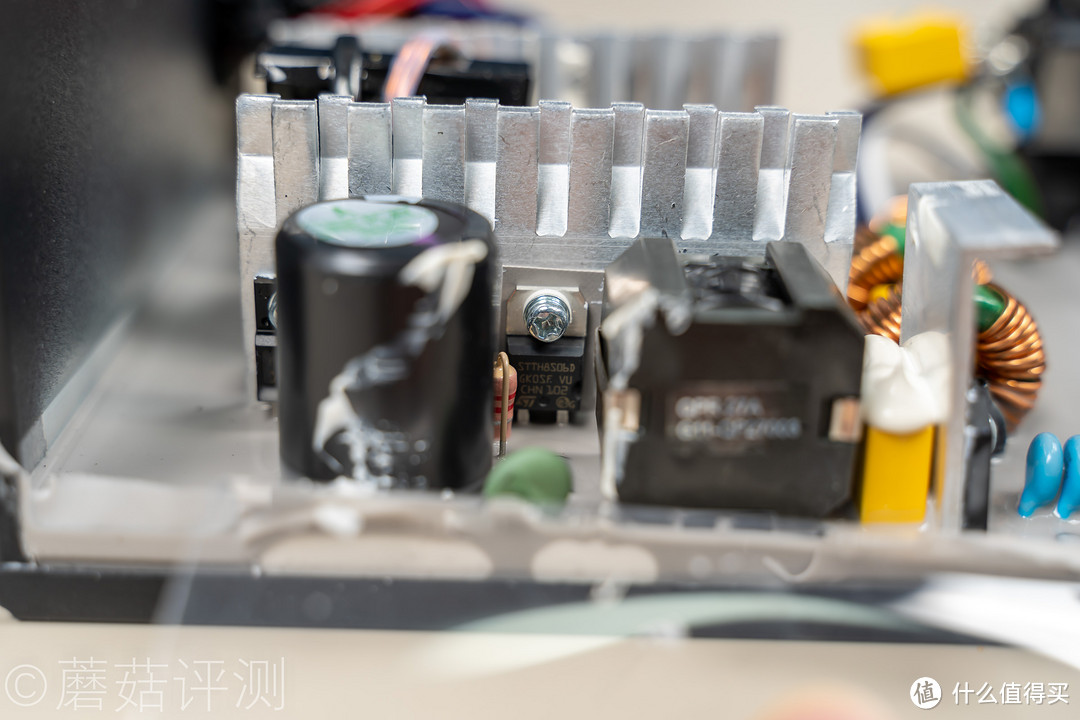

▼EMI电路后面可以看到一个整流桥，整流桥背靠一个金属散热片，辅助散热。散热片上面还有弯折设计，增大散热面积。
▼整流桥后面是主动FPC电路，右侧是电感，左侧是电容。电容和电感之间有可以绿色的元件，NTC热敏电阻，用于吸收浪涌。
▼主电容是台湾省的丰宾电子出品，容量270μF，耐压400V，耐温105℃，
▼电容后面是PFC电路的Mos，背靠一个硕大的铝制金属散热片。
▼不过总共有五颗管子，左侧的三颗应该是PFC电路的。
▼右侧的两颗，用于双管正激电路。不过各部分电路的驱动IC都完全被导热硅胶包裹，看不到了。
▼电源的中间位置是两颗变压器，左侧是主变，体积很大，右侧应该是一颗待机变压器，体积很小。两颗变压器的中间偏上，可以看到一颗磁放大器。
▼主变后面是几颗管子，应该是用于整流。
▼可以看到总共有六颗管子，靠近变压器的两颗应该是用于+12V，反面的两颗用于+5V，左侧的两颗用于+3.3V。
▼+12V、5V、3.3V的稳压滤波部分，一堆的电感、电容，看着就很舒服。+12V和5V共用一个储能电感，3.3V则采用单路磁放大，有独立的储能电感。另外，电源是非模组设计，输出就靠从电源PCB上引出的这些导线。
七、总结
超频三这款七防芯GI-BR600电源整体来看还是非常不错的，性价比非常高。电源整体的用料、设计均没什么问题，转换效率也有80Plus铜牌认证，日常使用不用担心。最关键的是，还有三年换新保修，直接换新的保修政策也很给力。
电源的内部设计的挺不错的，非常主流。主动PFC+双管正激+肖特基整流+3.3V单路磁放大，电源的这套架构非常成熟，并且还有超频三细心优化的细节在里面。例如，整流桥上加大体积的散热片，保证运行稳定；电源支持110V~240V宽幅输入；EMI电路完整等等。
电源的PCB上覆盖有完整的导热硅胶，在实现防尘、防潮、防静电、防蟑螂小强的基础上，还可以辅助电源散热，让电源的各部分元件运行的都更加稳定，日常使用会更加放心！
唯一让蘑菇不太满意的是，CPU的辅助供电接口和显卡的辅助供电接口都略少，如果再多一些就更好了，比较适应现在的硬件情况。
谢谢大家！
