创作立场声明:本文所测商品为自费购入。如参加张大妈家的活动获得,我会在文中点明。坚持独立的评价观点是笔者创作的基本底线,绝不会因商品来源不同而有所偏颇,请各位放心。
购买理由
新房入住已经三年时间了,有些bug虽然看不见,但如鲠在喉,总在心中百转千回,例如图下:

这是当初学到的小技巧,鞋柜当弱电箱,但是水电工留的丑陋的网线丑陋的一批,如一根刺卡在心中,虽然陆陆续续通过一些方法做了改造,但是总是不甚满意。

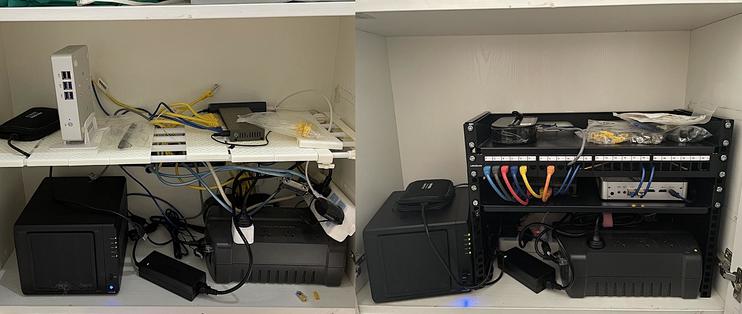

这算是第一代弱电箱,使用了一个简易的伸缩板做成两层,上层放了软路由、交换机这些不是很重的设备,下层放了群晖920+、ups这些重的设备,如此组成了还算是充分使用的利用了。
简易支架做的效果简易支架做的效果
但是如此,还是感觉不美观,离我心中理想的整洁差距还是很大,直到我看到这片文章
里面关于机柜、直通接头的应用,让我重拾了想搞个机柜的心思,奈何我的鞋柜只用28cm左右的深度,一番寻找,从一篇文章里看到过有人直接用四个立柱做机柜的,但是研究了下觉得难度太大,在某天晚上莫名给我推送一个神器:


一个可以伸缩没有顶部没有底部的简易机架,尺寸刚好合适,果断开始下单相关配件,最终花费314元,买齐了需要的设备配件,完成了弱电箱的改造。


外观展示
几天后,快递陆续到了,先检查了下容易坏的跳线及直通接头:
一共有6跳线和10个直通头一共有6跳线和10个直通头
因为我有9根网线需要从墙里理出,而店家10个模块包邮,于是就买了10个,而我现在在用个不到10个,而且我只有8口交换机,1个口入,一个口接nas,这样只要6根跳线就够了。(节约是美德,嘿嘿嘿)。
从两家店里购入的机架及托盘从两家店里购入的机架及托盘
想找一个深度浅的机柜难,想找个深度浅的托盘也难,不过功夫不负有心人,总算都找到了,我寻找的过程中发现卖家极少,而且都差不懂,所以大家挑个喜欢的店买就行了。

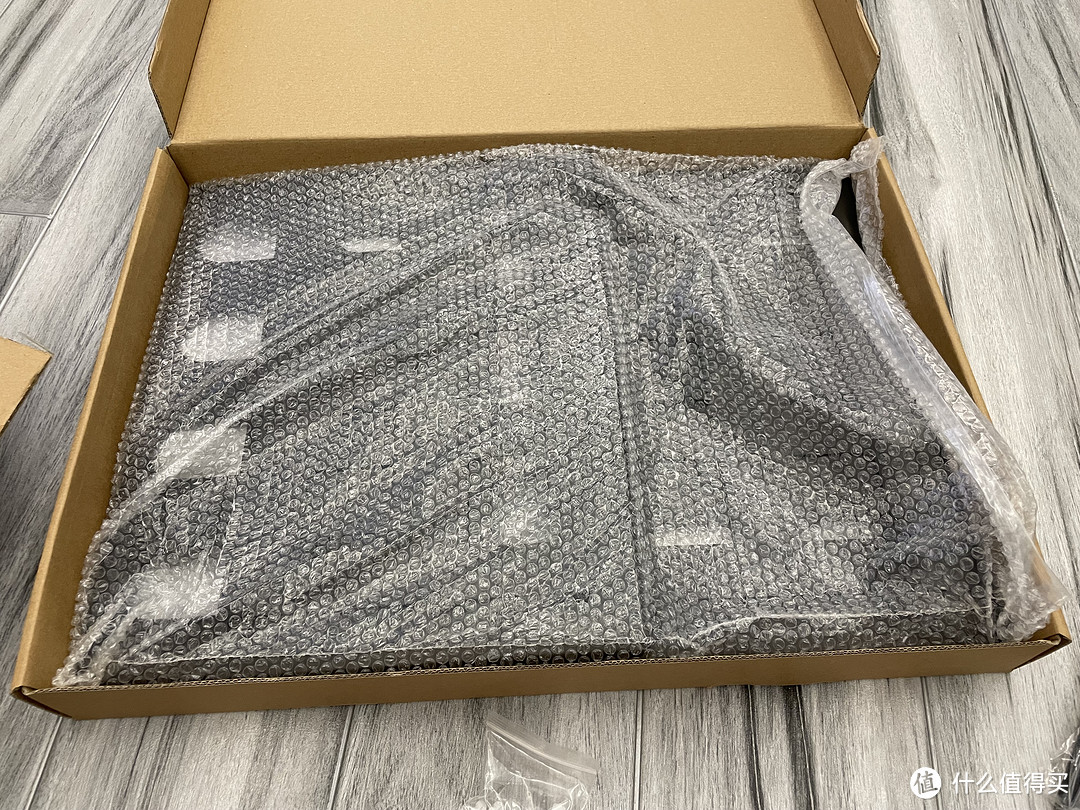

包装的非常不错包装的非常不错
盒子四个角还有塑料保护盒子四个角还有塑料保护



配线架,质量相当不错,质感也非常好,看了下屏蔽和不屏蔽的没差很几块钱,就买了屏蔽的,虽然现在没什么卵用。
配线架送的扎带和配套螺丝配线架送的扎带和配套螺丝


买的8u的,就配了8包螺丝,分开包装很不错,使用起来开一按需打开。



机柜有9.7斤重,分量还是很足的,质量同样很好,本买上手前觉得这玩意真贵,但是打开后,觉得真值,黑色质感很显档次。
使用感受
简单开箱后,开始装配,本以为很简单的事情,最终从晚上10点多搞到了凌晨将近2点,然后还会吃了一碗辛拉面,真是罪恶呀。

首先要先把漏出的塑料管弄断,此处我直接大力出奇迹选择用钳子进行掰断,没想到莫名的好用。

最终效果最终效果
经过处理,所有的塑料管都缩回被板后方,然后就开始上机柜了。

把线材通过后方的孔穿出,然后装上配线架。

这里装的位置其实并不合适,最终将其上移至第2u位置。

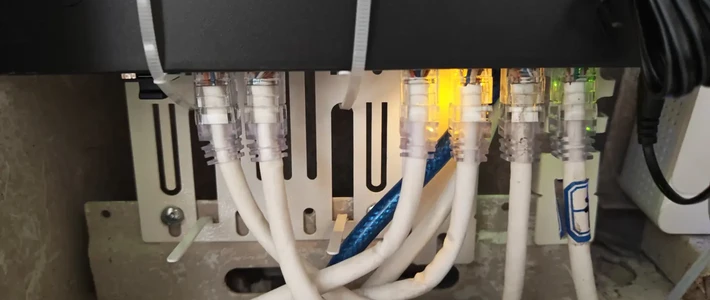

然后把直通模块及线接好,用扎带进行绑扎固定,然后切记及时剪掉多余的扎带,否则安装好后,从某个缝隙伸出来就很难进行处理了。


然后将虽然现在不用的同轴线接好,省的需要时再重新接。

将光猫放在最上面的托盘上,此处给大家道歉,两个托盘的安装并没有拍照,可伸缩的好处就是可以从后面缝隙穿线出来。
阶段性成果阶段性成果
将设备分别放入,最沉的ups不可能放在上方的,所以放在最下面,此处提一个问题,为啥ups都是三孔的插座?

将软路由及交换机放入第三层,然后接好跳线,群晖的920+刚好放入机柜左侧,完美的尺寸呀。到这当天晚上网络已经恢复了,实在对不住等我的老婆大人,果断撤了准备睡觉,然后奈何肚子不干了,饿的要死,一碗罪恶的辛拉面出锅入碗来到餐桌上了。

然后第二天又稍微理了一下,主要是交换机、软路由、光猫之间的跳线从配线架孔中穿进穿出,使整个线看起来更加整洁了一些。

然后收拾下上面的剩余材料,关闭柜门,完美收工。


鞋柜大法好!!!!!!
总结
非常满意!非常满意!非常满意!!!
感慨一下标准化真是好东西呀,经过这些标准化配件的帮助,乱糟糟的弱点柜变得整洁美丽了起来,忙活完后,看着成果,兴奋的发了好几个微信群、qq群,这钱花的值,性价比很高。
东西都是好东西,需要的值友们就下手吧,对的起价格,这就是我的总结了。嘿嘿嘿!!!有问题评论区见。
