我的音乐发烧之旅

常言说：常在河边走哪有不湿鞋。我中学就喜欢听香港粤语歌曲。90年代发烧音响开始流行，各种品牌的试听推介会经常在酒店举行，我也听到了，尊宝，意力，皇冠，B&W，麦景图，雅俊，乐富豪，，，，，那个时候组个音响三件套：音源，功放，音箱。

典型的音响组合

音源用碟机里面的平民的劳斯莱斯CEC891R加NAD3020功放，入门级的尊宝，意力书架音箱都差不多小一万了，万元以下听个响就是从那个时候传出来的。对于月薪4，5百的我来说是可望不可即的，但是心里还是对搞一套音响一直在种草。所以我都是跑演示会，音响城去蹭听，看音响杂志来过一下干瘾。后面配了电脑，就买了傲锐8810声卡加三诺有源音箱N300，算是有了听音乐的家伙事。到这个时候通过打口磁带接触到古典音乐，慢慢的喜欢听马勒，拉赫玛尼诺夫，瓦格纳，萨蒂，nujabes，，，特别是马勒的9部交响乐，动态范围很大，用的三诺音箱是个3寸塑料低音喇叭加电容分频纸盆高音喇叭，基本上没有什么高低频，效果差强人意。随着娱乐方式多样化了，音响的热潮也退去了，市场两级分化，高档器材销量日益萎缩，价钱也越来越高，廉价的器材也慢慢多了起来。现在平价的功放也都很便宜了，淘宝京东买各种元器件都很方便了，我的心里又开始活动起来，为什么不组一套音响来提升自己听音乐体验呢？首先音源就用手机，CD机都落后时代了，用手机流媒体资源丰富又方便。然后是功放的选择，功放有模拟功放和数字功放。采用模拟电路的集成电路功放也不贵2，3百块钱就可以在淘宝上找到。

1875功放

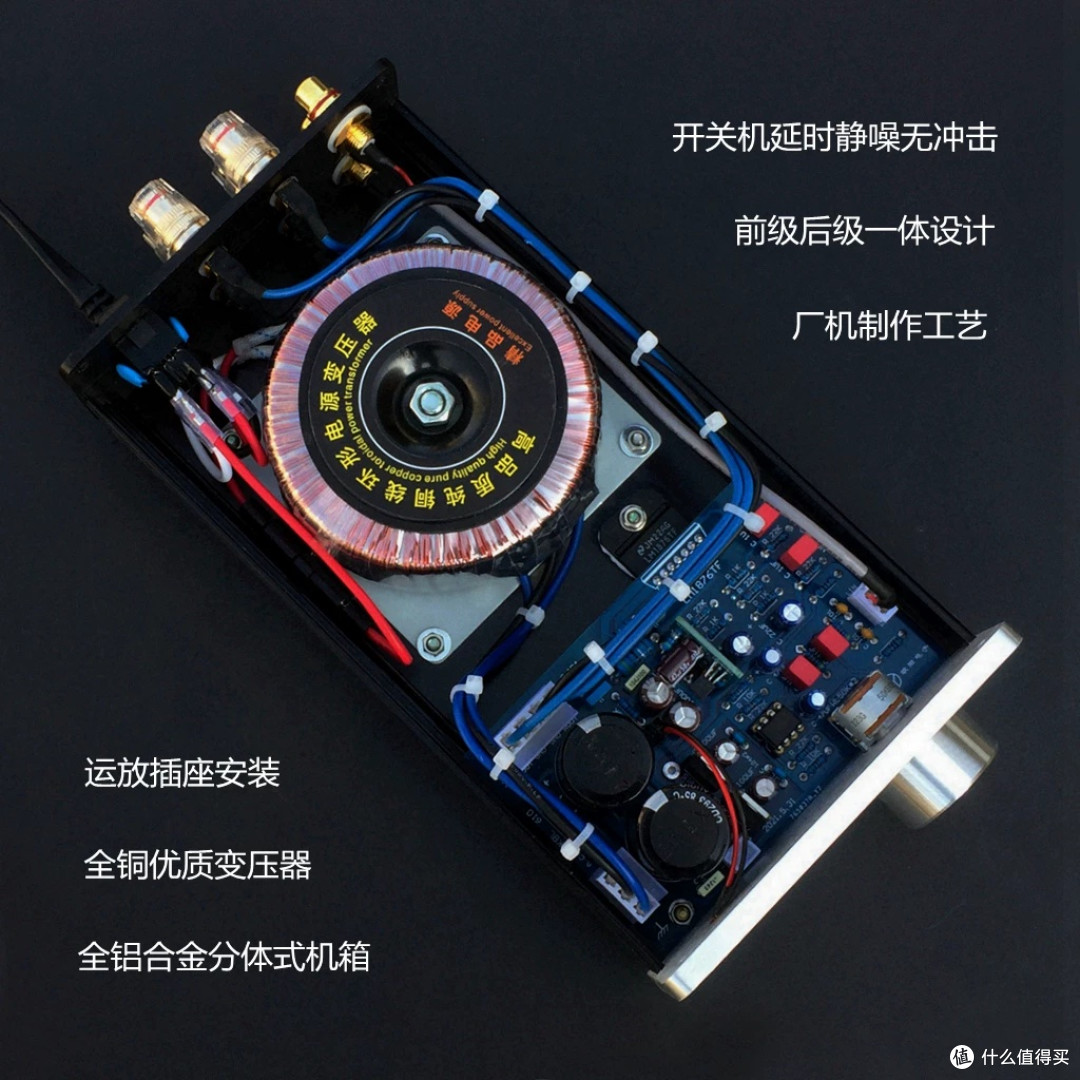

1876功放

像这样采用国半1875，1876芯片的功放，功率在20-25w每声道，听感也不错。想要功率更大的可以选3886，4766，7293，7294芯片的功放，特别是7293，7294是采用mos管，具有胆机的味道。选用数字功放芯片的有3116，3118这种很便宜，淘宝上几十块钱的很多。再高级一点的就是德州仪器的TPA325X系列的芯片的。最后我选择了采用3251芯片的远憬功放。这个系列的产品网上买的比较多的是fosi，伟良家的。其实德州仪器公司是有公版电路板的

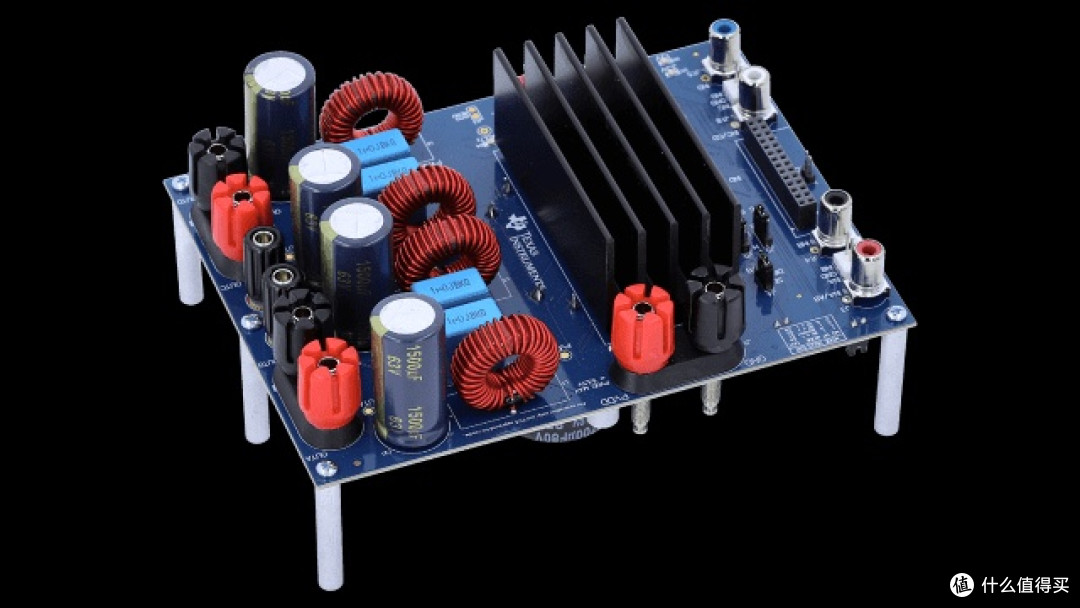

德州仪器EVM功放板

这种功放只要遵守公版电路，设计上没有太大的区别，考虑到远憬的价钱便宜点就入手它了。

东西到手还不错，铝合金的外壳，做工精细，音量调节电位器的手感也挺爽滑，手感不错。

到了选择音箱的时候我犹豫了很久，买国外品牌的成品箱得几千块钱，还都是入门级的，用料其实很差。我经常逛HIFIDIY，决定自己组音箱玩玩。首先选择扬声器，国产的惠威销量挺大的，但是经常逛DIY论坛好些喷惠威喇叭的。迟迟下不了决心。由于是第一次玩，买太贵的做砸了，荷包受损失。我选取了T&T的高，低音喇叭，一个几十块钱，做坏了也没有什么。其实T&T喇叭也是一家有历史的老厂，国产四大老牌扬声器厂家飞乐，国光，南鲸，银笛，T&T说是银笛里面出来的一批人成立的。它仿制了一些西雅士的扬声器。当年出的一款仿制的英国贵族proAC的透明子弹头低音喇叭，经过<视听技术><音响世界＞介绍掀起过一股仿制著名的贵族1SC的热潮。

贵族proAC1SC本尊图

严格来说从确定低音喇叭到设计出合格的音箱需要很多步骤和工具。首先要用麦克风加软件像LspCAD扫频来确定频率响应，品质因数Q，，，等一系列参数来计算出箱体容积，再通过高低音喇叭的频响曲线确定分频点，设计分频器。再设计出空箱体，开板，开孔，涂胶组装箱体，贴木皮，安装喇叭单元，测量音箱的频率曲线，调试倒相管，调试分频器。需要音频软件，麦克风，木工铣床，开边机，C型夹，一般个人DIY光配工具都不简单。我只能简化版，根据厂家资料推荐5升容积，3000hz的分频点来选取空箱体。找到的是这样的

天迪家的。4寸空箱体等效容积小了，下单的是5寸2分频空箱体。他家服务挺好的，把高低音的安装详细尺寸发给客服，可以按照提供的尺寸定制开孔，这个时候沟通很重要，把开通孔直径，沉孔直径和下沉深度交待清楚很重要。实物收到后喇叭装上去大小正合适，这个确实是意外惊喜。

高音开孔尺寸

低音开孔尺寸

如果做全频喇叭音箱就不需要分频器，我做两路单元音箱 必须要用分频器来高低音喇叭分频。市场上有成品的分频器出售。像佳讯，汇英，声色满园，都是做的比较好的，还有其他的就用料很一般了。

佳讯的

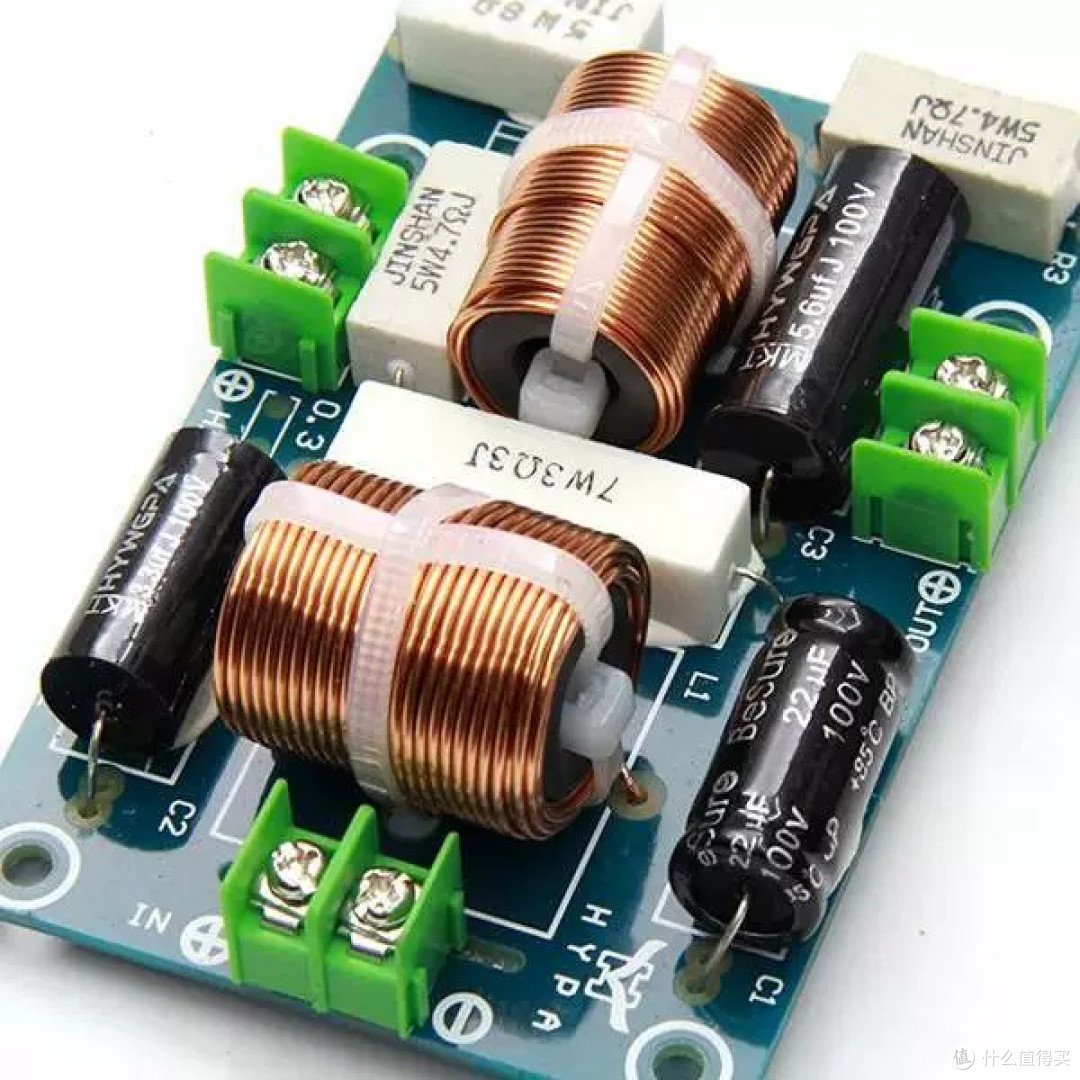

汇英的

声色满园的

分频器就是利用电感，电容的物理特性来对音频信号进行滤波分别送到高音喇叭，低音喇叭。电感有空心电感，铁心电感，磁心电感，空心电感的特性更好，但是为了达到大电感值需要绕线圈的匝数太多，用铜量上去了成本就贵了，而且线长增加内阻也增加了，所以高音并联电路用空心电感较多，低音串联电路有时候用铁心电感。电容有无极电解电容，金属膜聚丙烯电容，无极电解电容的高频特性不好，所以好的分频器多用聚丙烯电容。可以看到上面比较好的分频器用的空心电感，聚丙烯电容。分频器的设计有很大的技术含量。

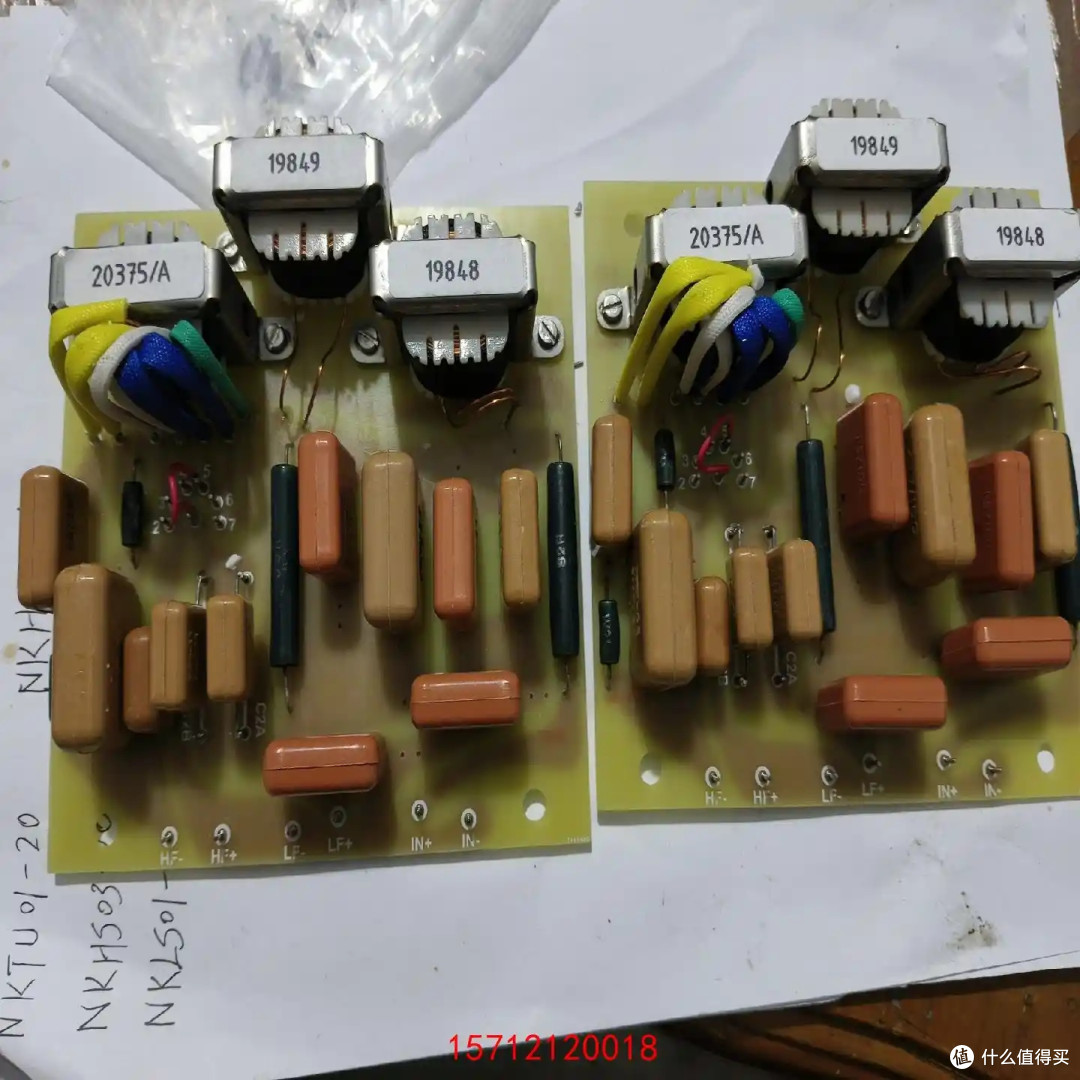

LS3/5a的分频器

LS3/5a分频器

上面就是一代名箱BBC的LS3/5a的分频器，因为它的高低音单元素质一般，所以分频器对各个频道进行调整以实现好的音箱频率响应。所以它的分频器异常复杂，这也显示了设计师的扎实功底。

ProAC的分频器

英国贵族的音箱分频器则要简洁许多，这也是因为西雅士，绅士宝这些现代喇叭的单元素质更好，对分频器的设计实现了简化。

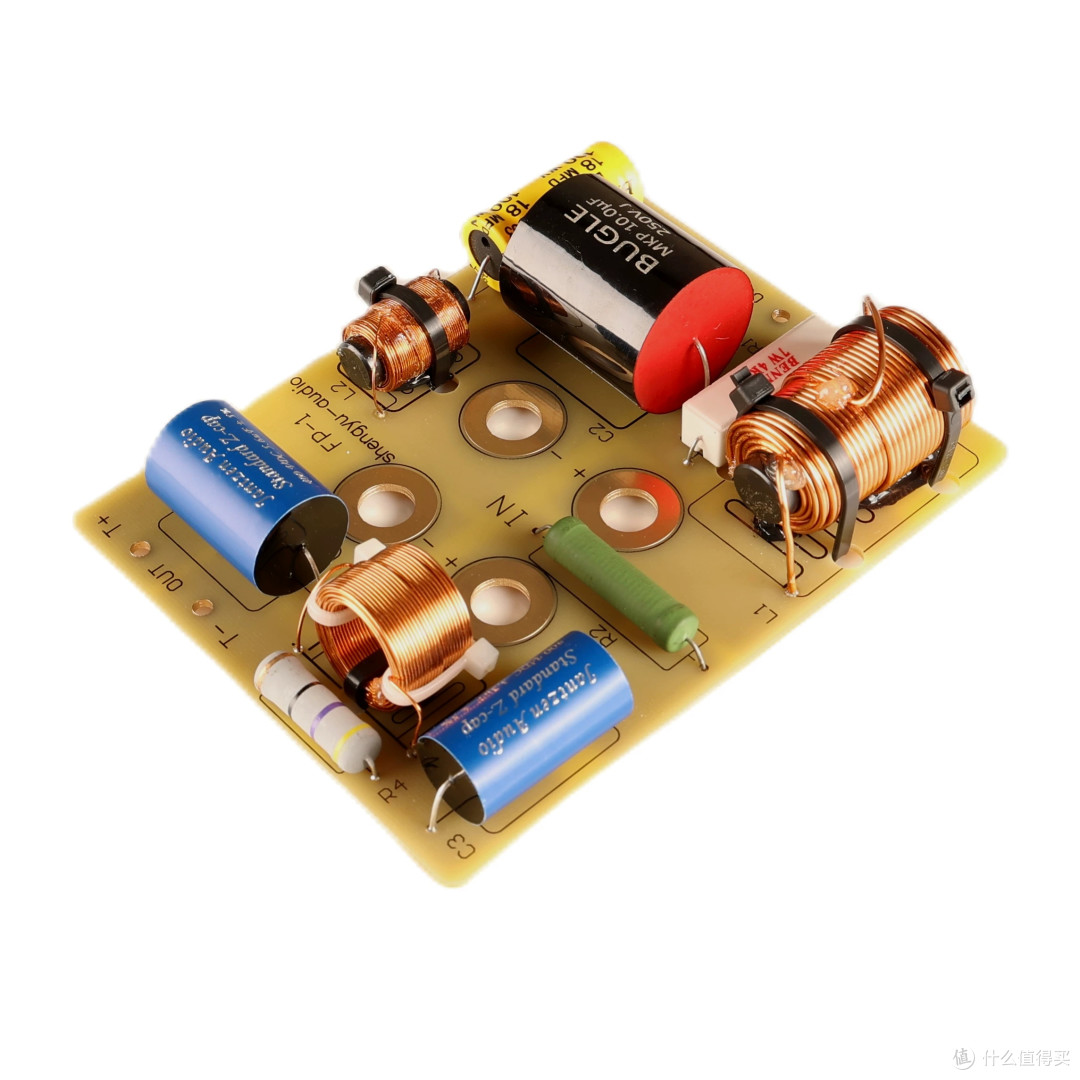

国产仿贵族音箱分频器

和原版贵族相比结果类似用料要豪华很多。其实好些国外名牌的用料其实是很抠门的。 具体到我这对音箱的分频器我没有买成品的，成品的参数是固定的，没有针对具体不同的喇叭，我在网上找了计算分频器的网页。

它可以算出来元器件的参数，这个是没有考虑对灵敏度和频段调整的。我买的洞洞板，电容，电感自己焊起来的，分频电路很简单，我这手艺都搞得定。

洞洞板

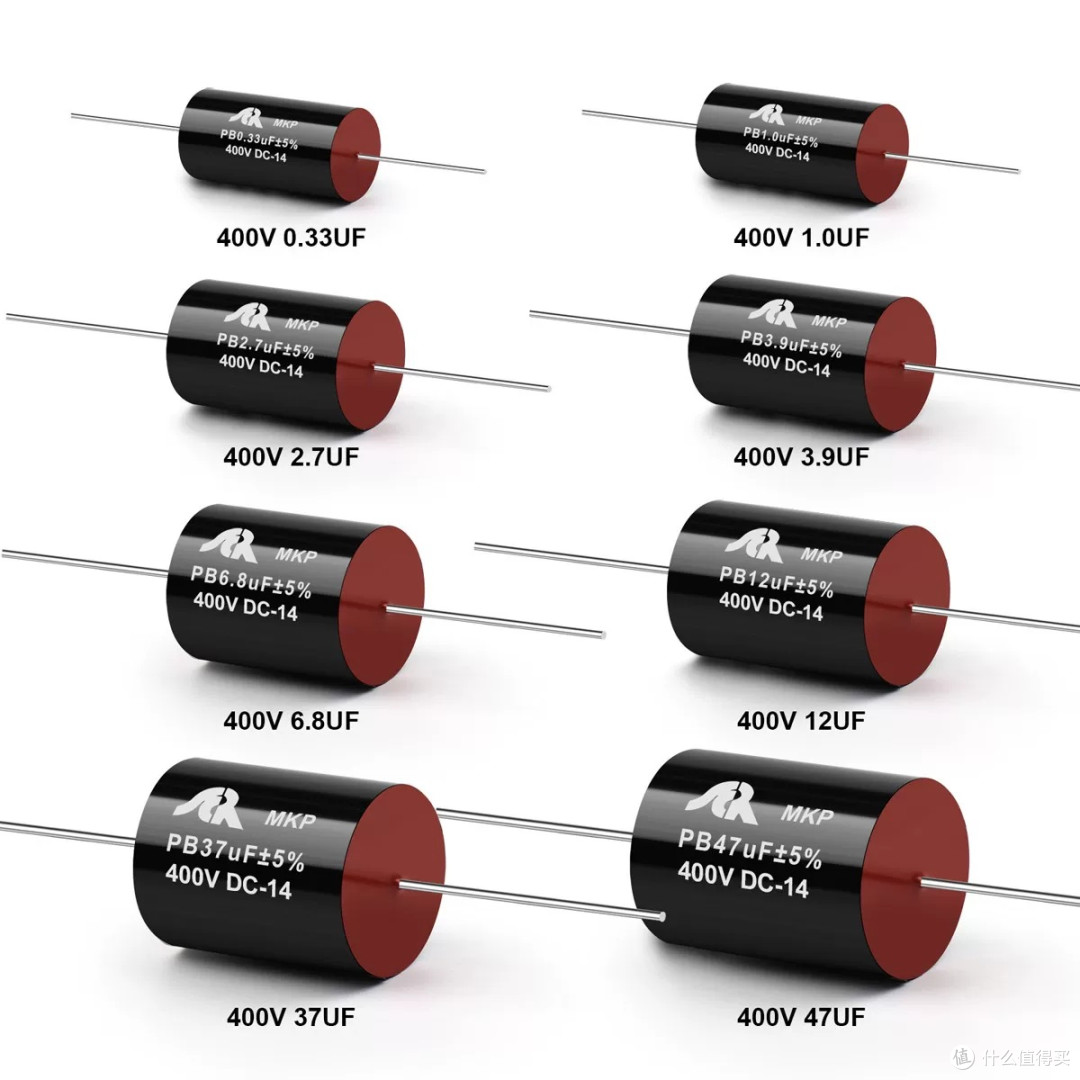

电容

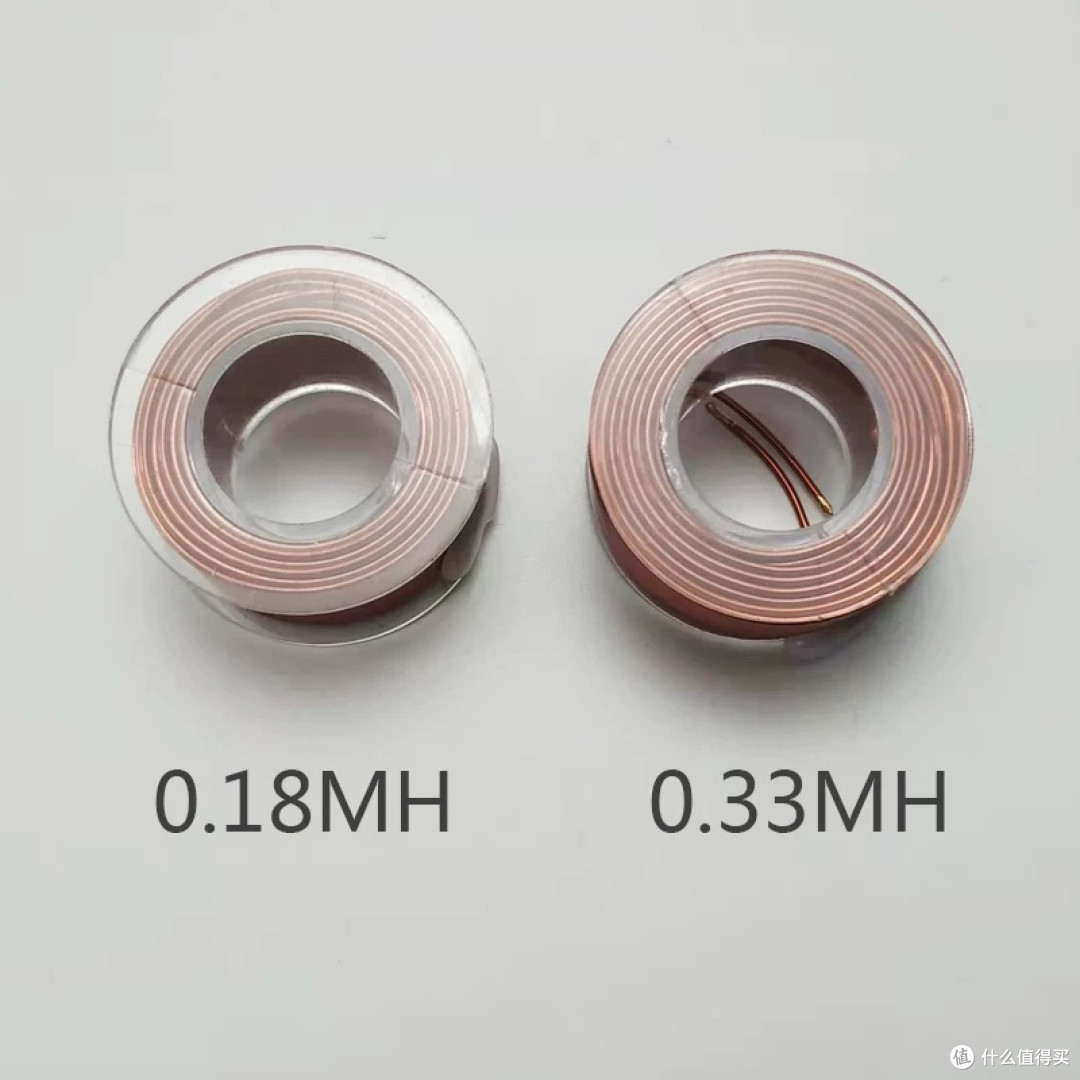

电感

我用的是二阶分频，电容是聚丙烯电容，电感是空心电感。线材就是买的多芯电源线，我对所谓的换线如换机一直都是不相信的，我是学工科的，这些电学常识还是知道的。做好分频器，焊上接线端子连接好接线盒，高音喇叭，低音喇叭，用手工螺丝刀慢慢的上好螺丝。全部装好，接上蓝牙接收器，功率放大器，用手机放了一下大俗的蔡大妈的渡口，没有冒烟boom，挺幸运，一次成功。用测试音频来试，先试左右声道分离度，正常，然后用扫频信号，低频段是低音喇叭发声，高频段是高音喇叭发声。以前听过麦景图前后级功放推宝华801和达尼皇太子放王菲的天空手鼓版，那鼓皮振动的感觉宝华801感觉特别真实，达尼皇太子感觉得到但是5寸的单元量感不多，我这个跟皇太子一比有那么点样子，感觉得到低频下潜但是量感不多，听一步之遥的小提琴空气感出来了，毕竟高频也是上到20khz。盘点一下花费，功放198，喇叭220，音箱箱体100，分频器30，总共550左右，当然我用了红包和优惠券，花了差不多500，这钱买不到漫步者N300，买R1700BT差不多。上个音箱的完成图

音箱真人秀

外观不比品牌的差吧待续，，，
