硬核精选旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

10-29 14:50

大家好啊,我是爱折腾的煮鸡蛋。

就在刚刚,我给手里这个旧充电宝更换了最新的半固态的电芯,总体来讲还是满意的,但是实际操作时遇到了一些前期没有预料到的问题,并没有想象的简单。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

所以我把折腾的过程整理出来,大家看看这次折腾值不值。


改造背景:老充电宝“还能用”,但是我已经“不敢用”

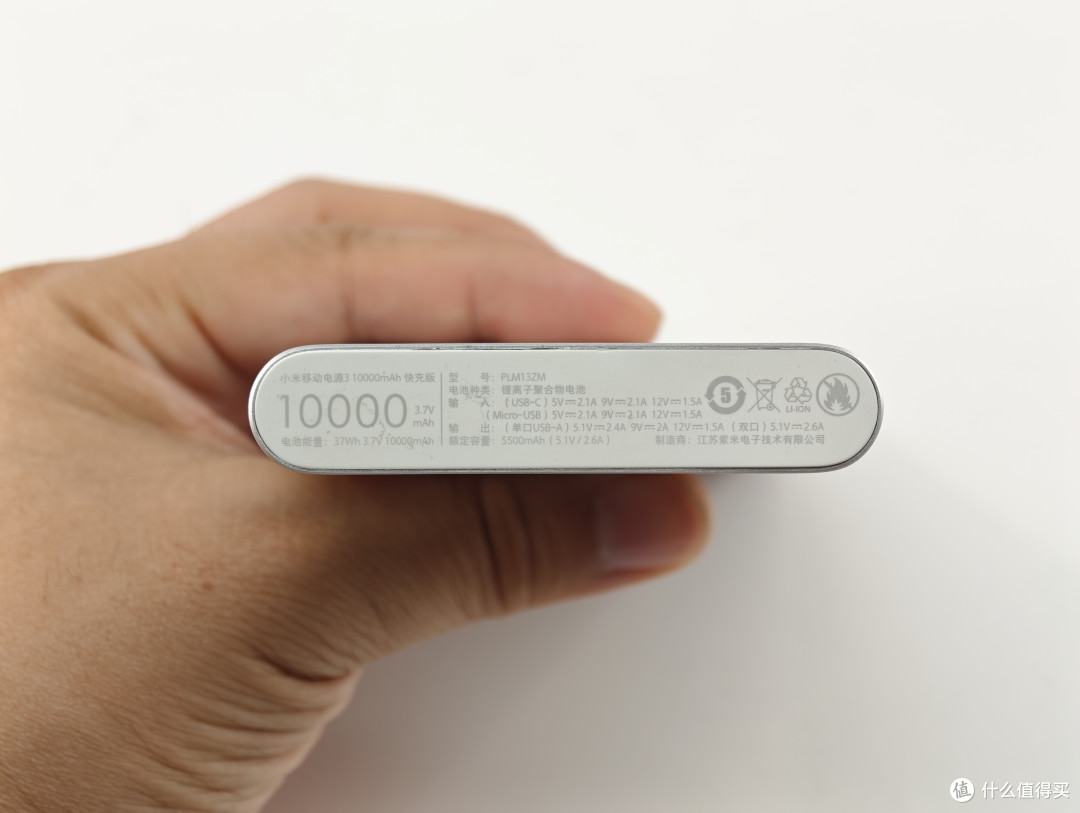

家里这个小米移动电源3,型号PLM13ZM,是2020年公司趣味运动会的奖品,现在早就停产了。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

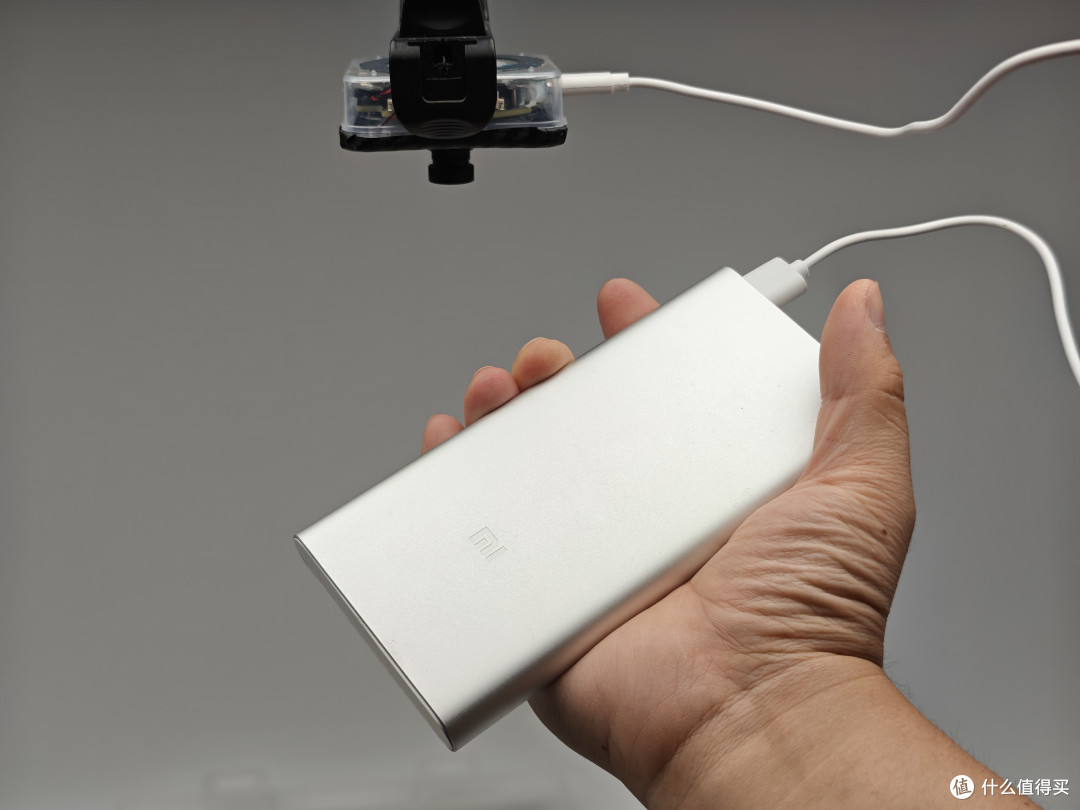

这些年,我一直用它给小电子设备供电用,虽然没有快充,像是LED补光灯还有监控摄像头的测试用它都没问题,一直服役到现在。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

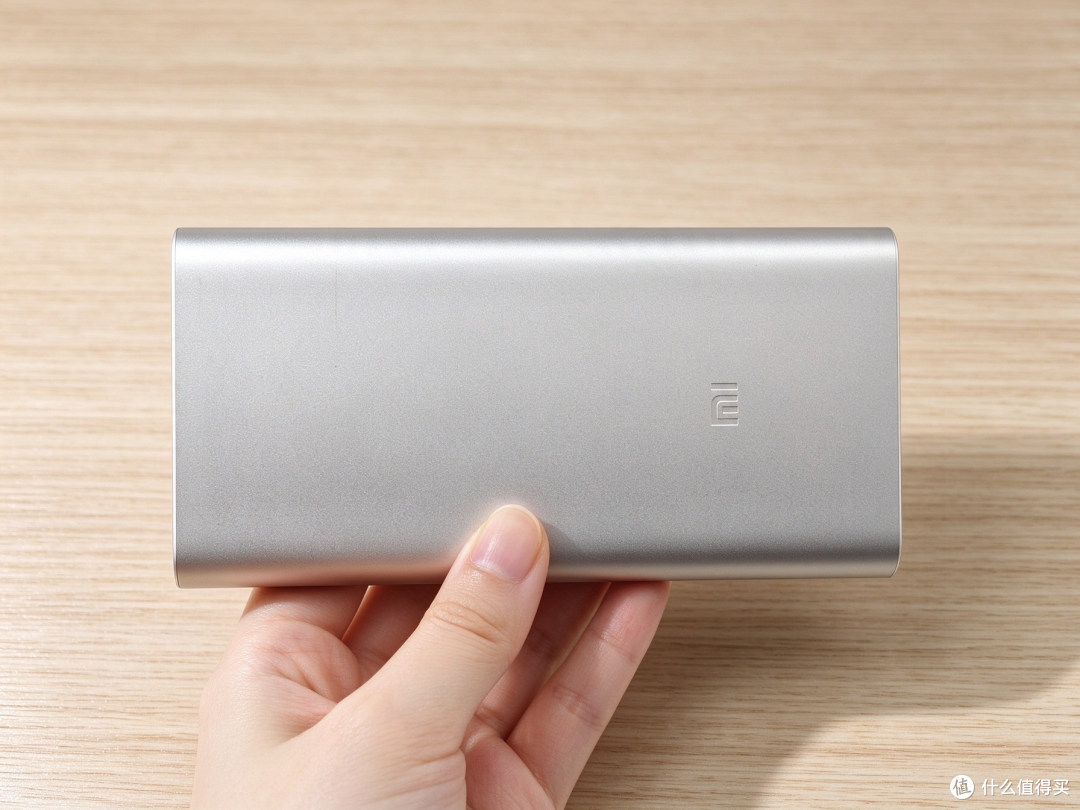

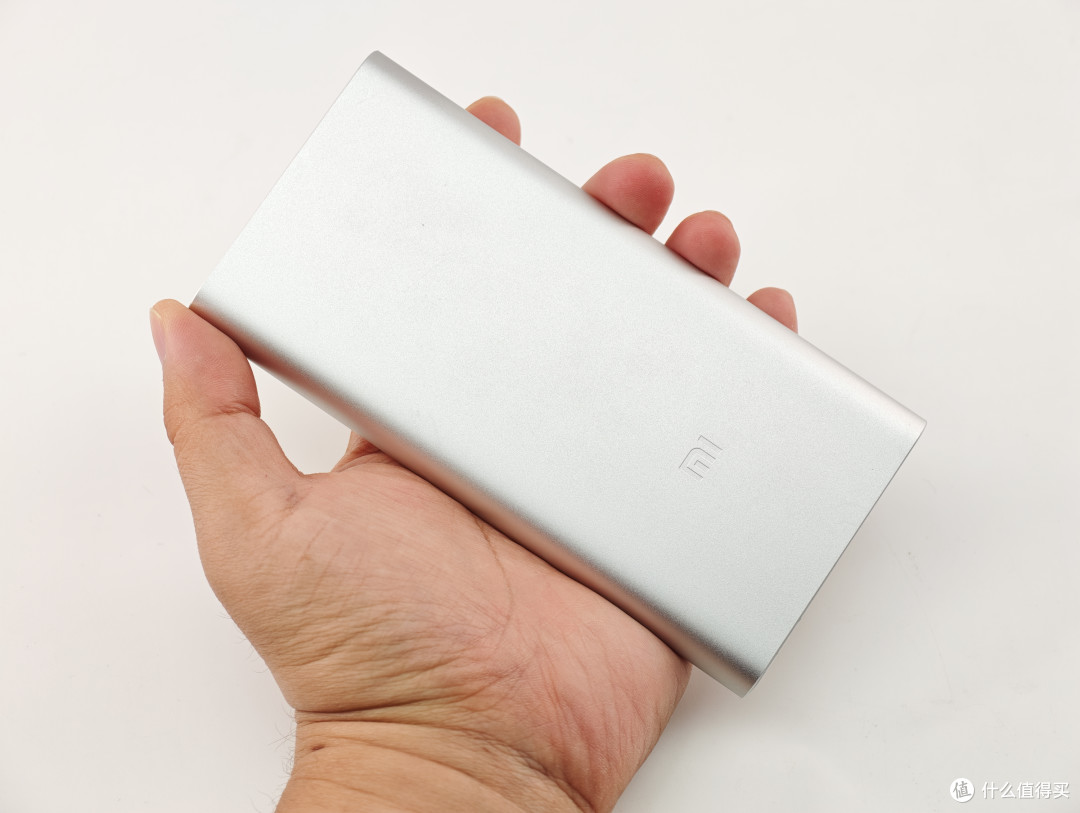

金属外壳好清洁,扁扁的造型不占地方,磨砂质感也挺顺手的。重要的是,这么多年也没有鼓包,就很神奇。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

但是老化是无法避免的,容量衰减特别严重,粗略估计已经不到一半了。

而且我一直担心它有短路甚至自燃的隐患,就放抽屉吃灰了,其实放抽屉里我也不是很放心,打算扔掉。


新型电芯:半固态电池安全,但是不便宜

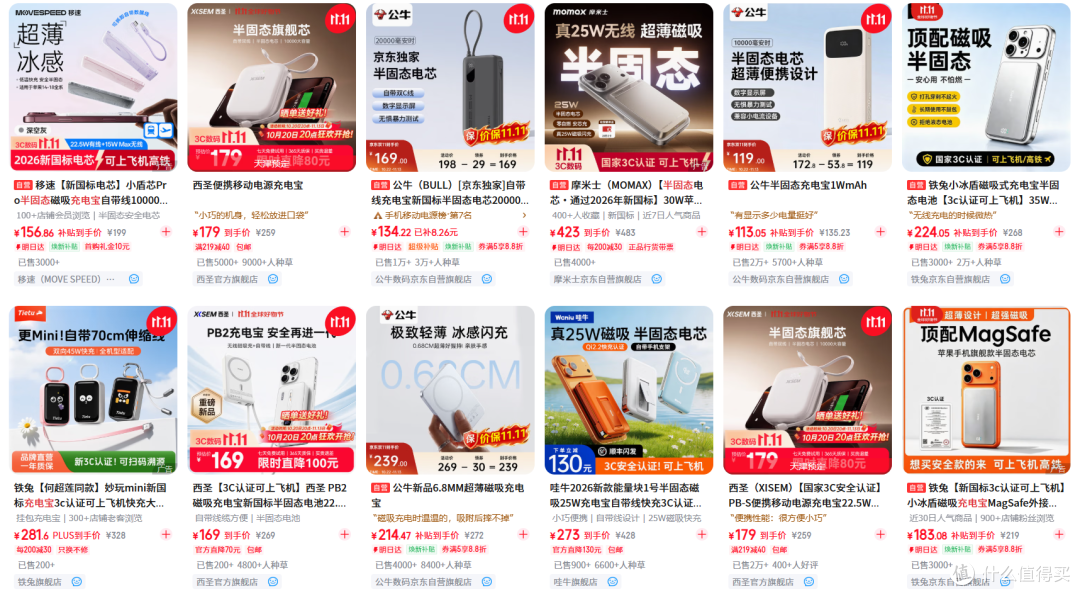

最近看站内推荐,有不少这种半固态电芯的新型充电宝,号称零起火零爆炸。我本来以为是智商税,后来搜了搜原理,确实比之前的电芯安全一些。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

想入手一个,搜了搜都一二百,又感觉没太大必要(穷)。

其实我给小功率设备供电也用不上快冲,不如尝试下给老充电宝换成这种电芯,看看有没有可行性。


第一步:拆解外壳,观察电芯规格

想换电芯首先得打开看看里面的样子,如果外壳都打不开,就没必要折腾了。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

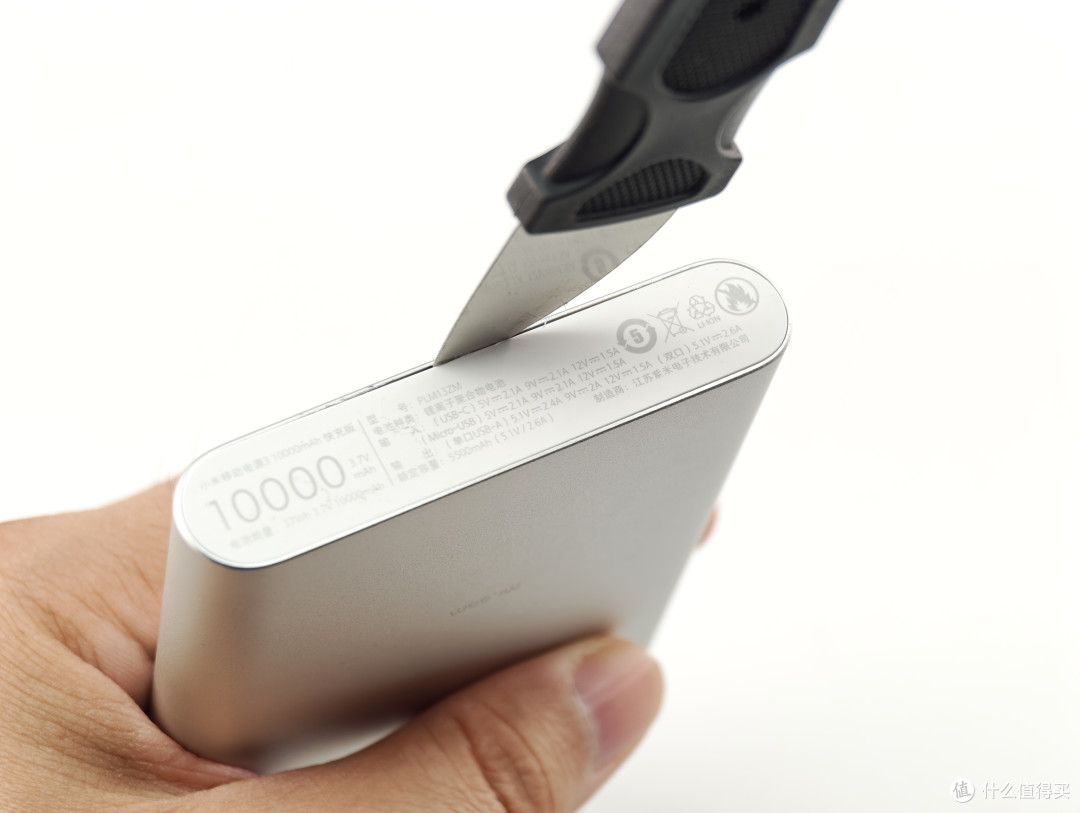

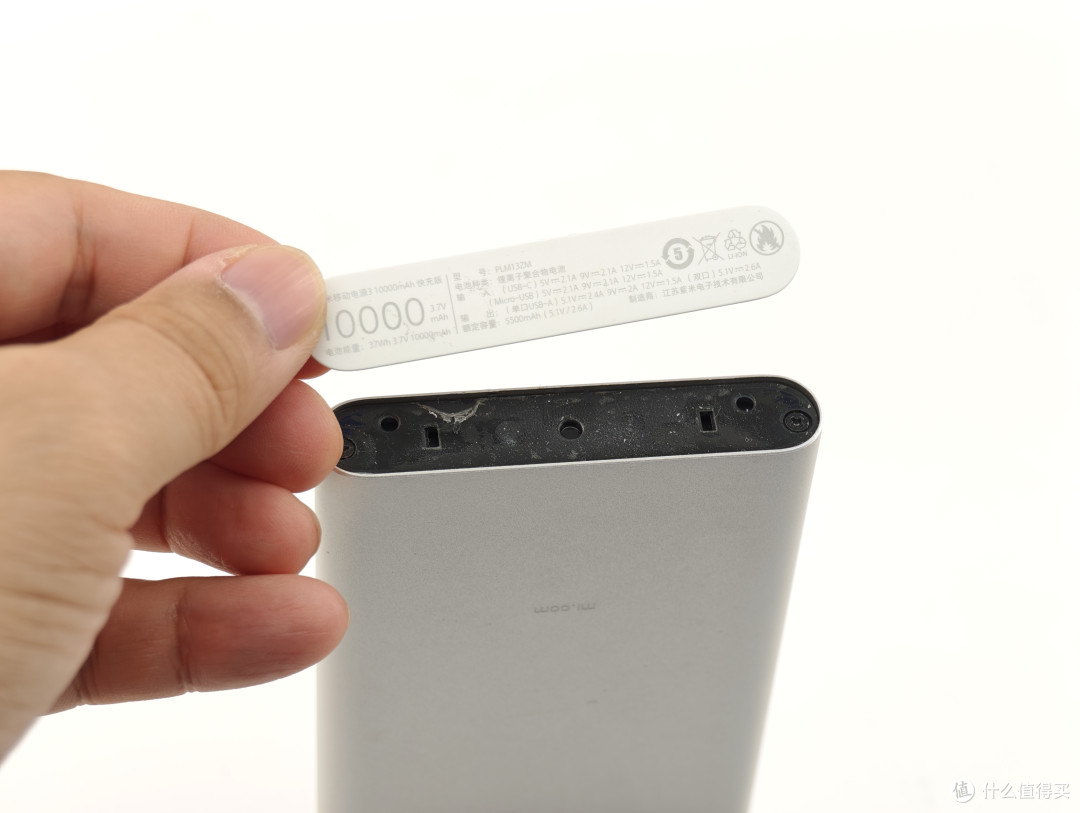

看了一下网上的教程,开盖是要从有字的这面下手,用拆机片塞进去,把后盖撬下来。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

双面胶粘的,没想到这么多年还是挺黏。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

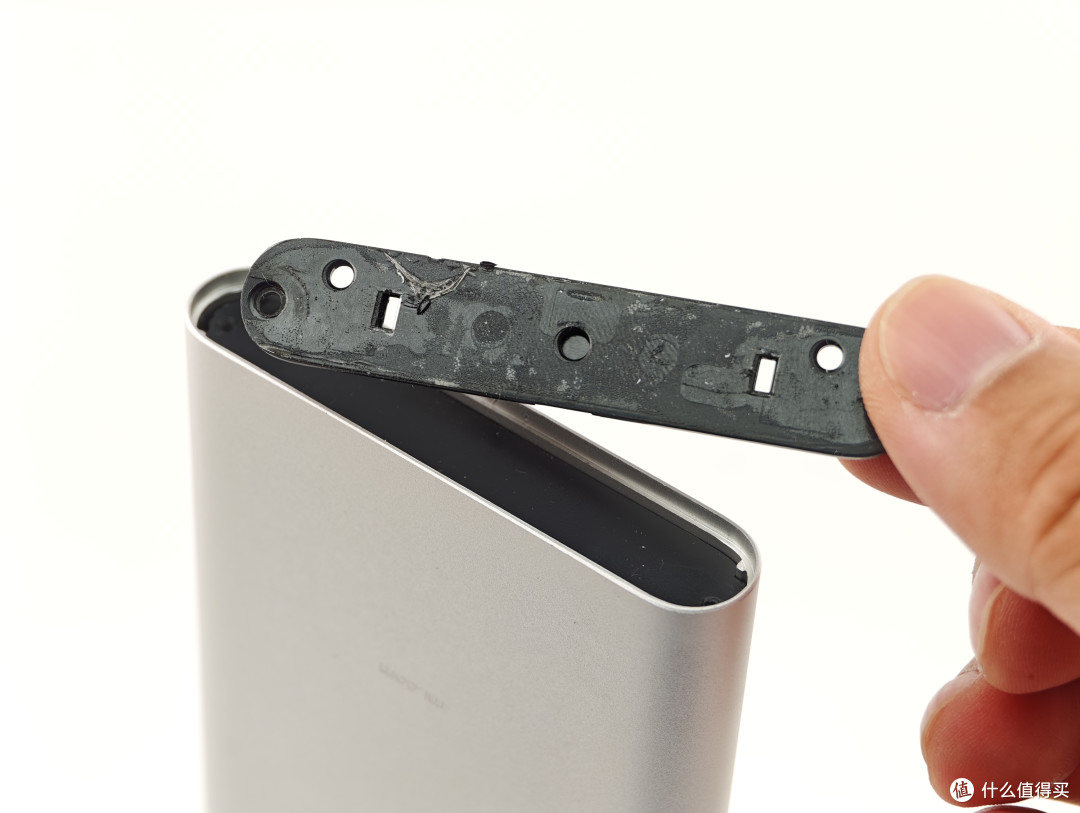

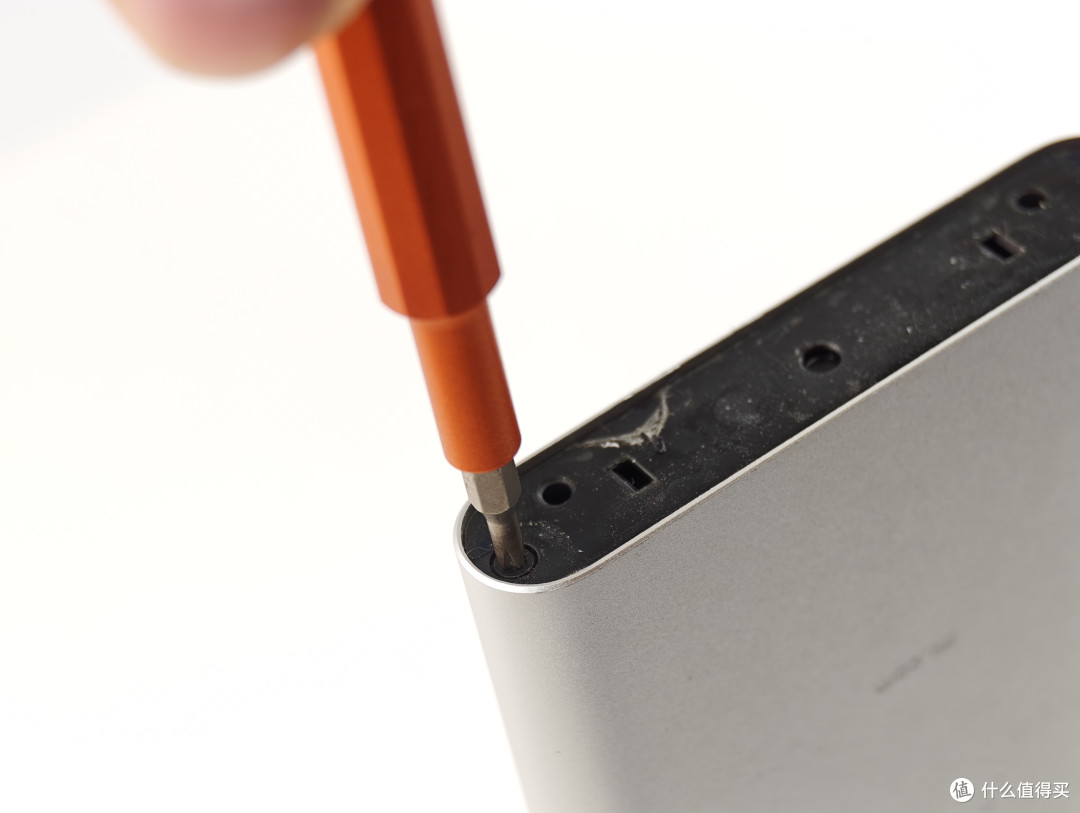

左右两颗螺丝,拧下来之后就能取下第二层盖板。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

做的还挺合理的,这样电芯就能稳稳地卡在金属外壳里,设计不错。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

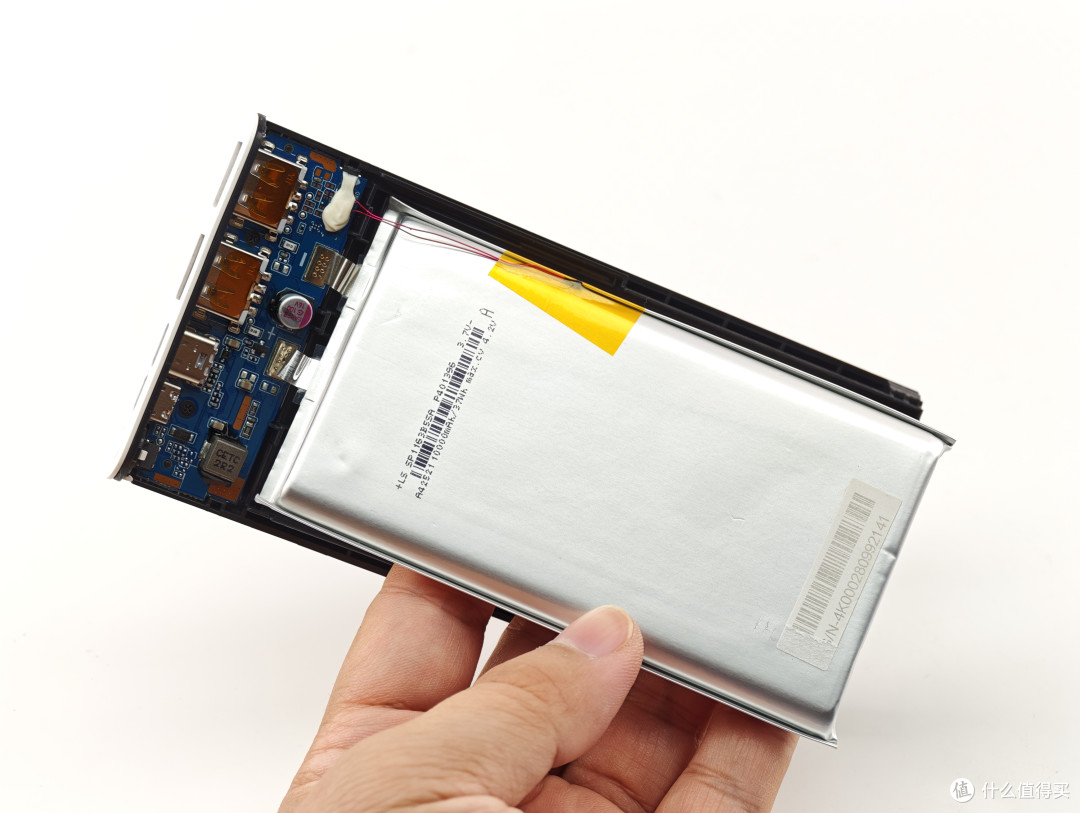

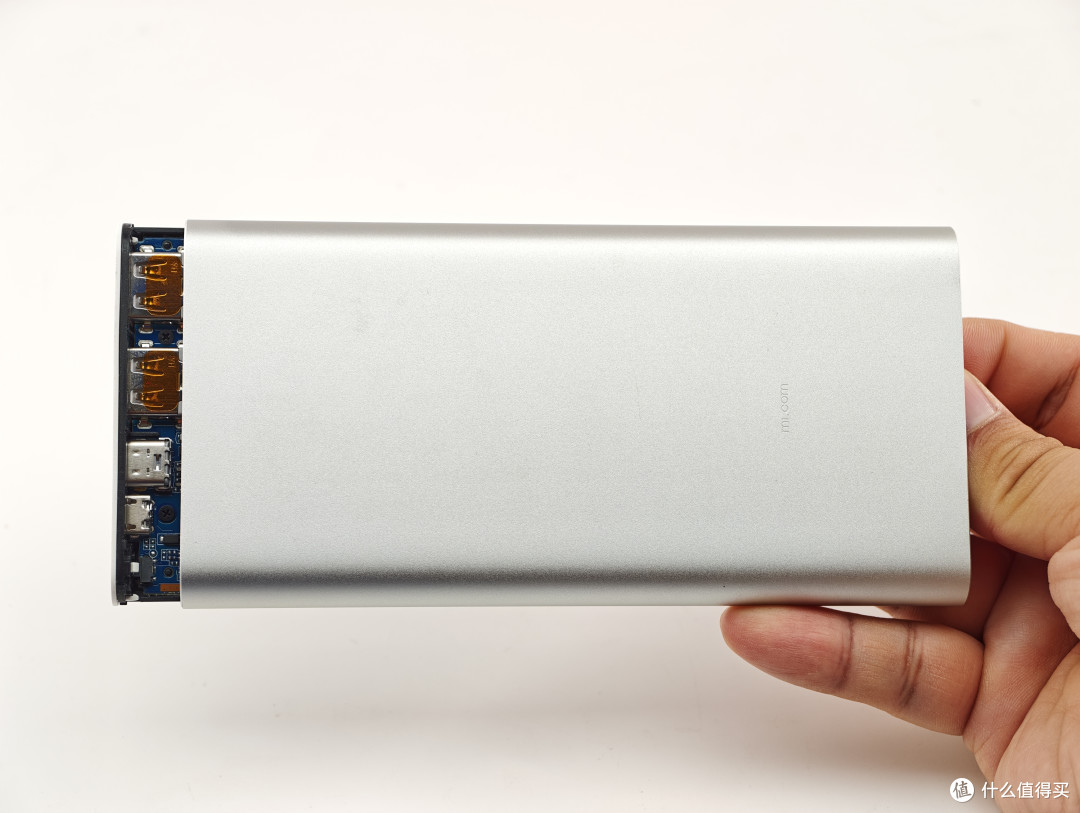

现在手指从这边一顶,另一边就轻松推出来了。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

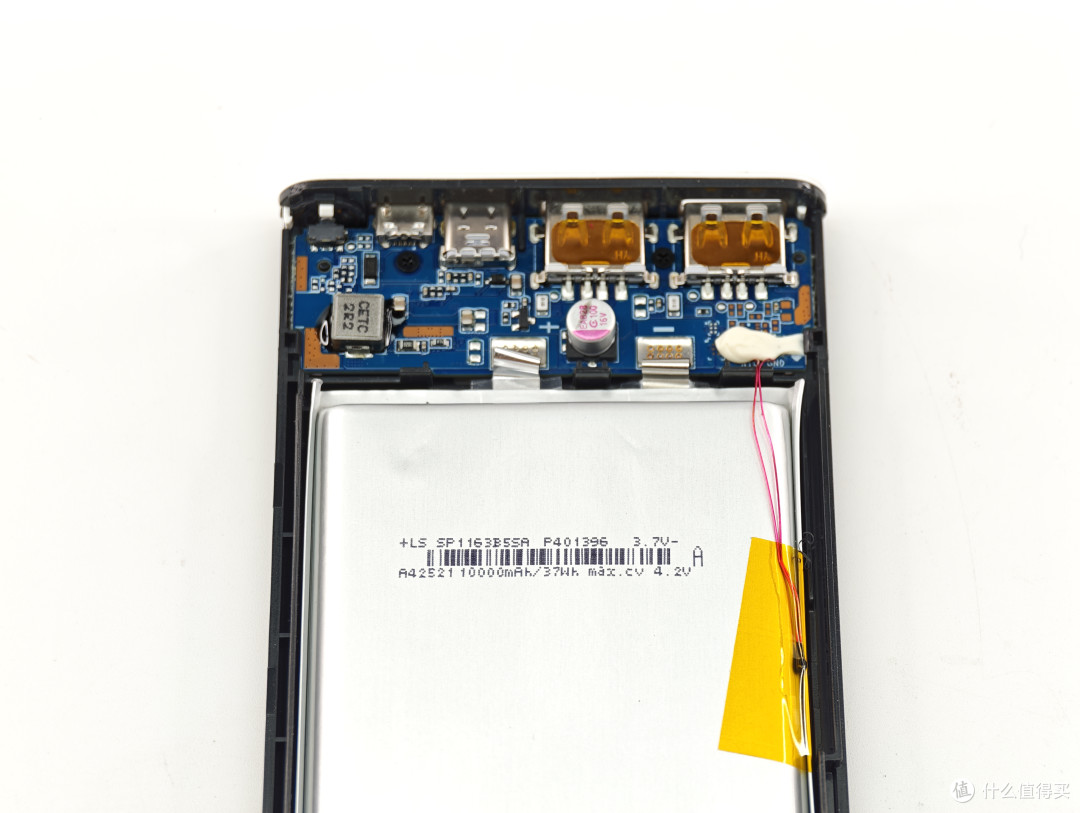

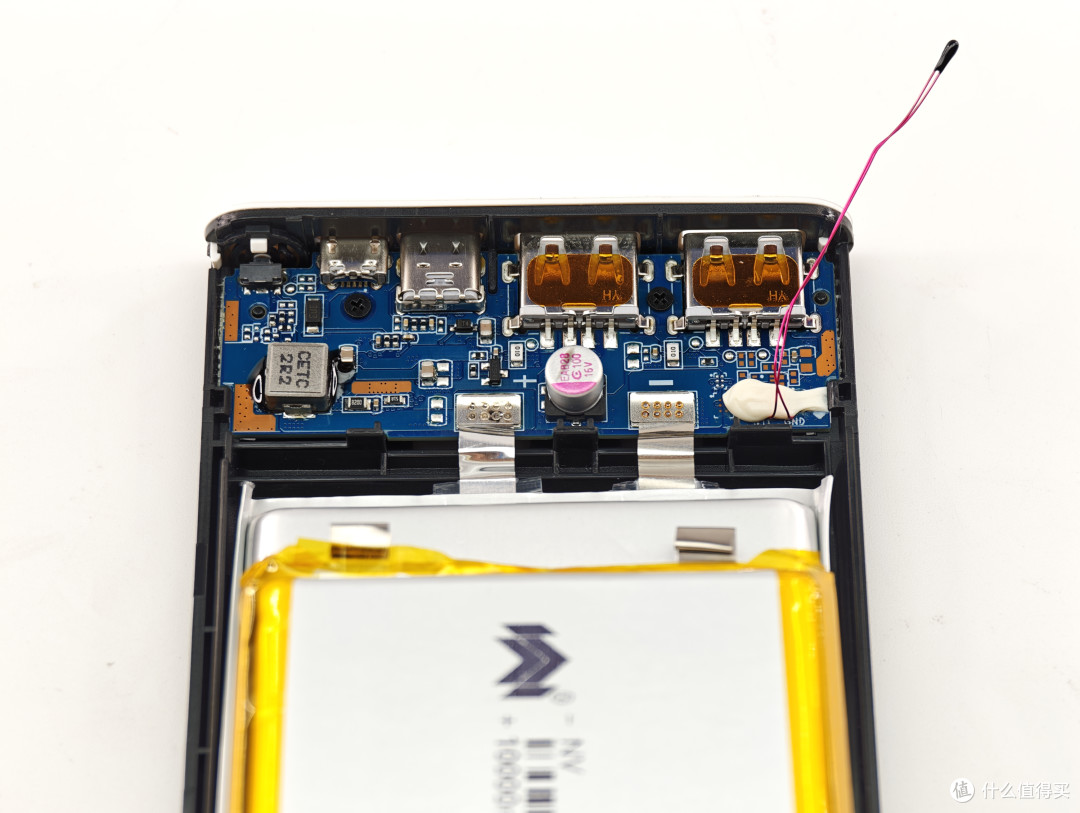

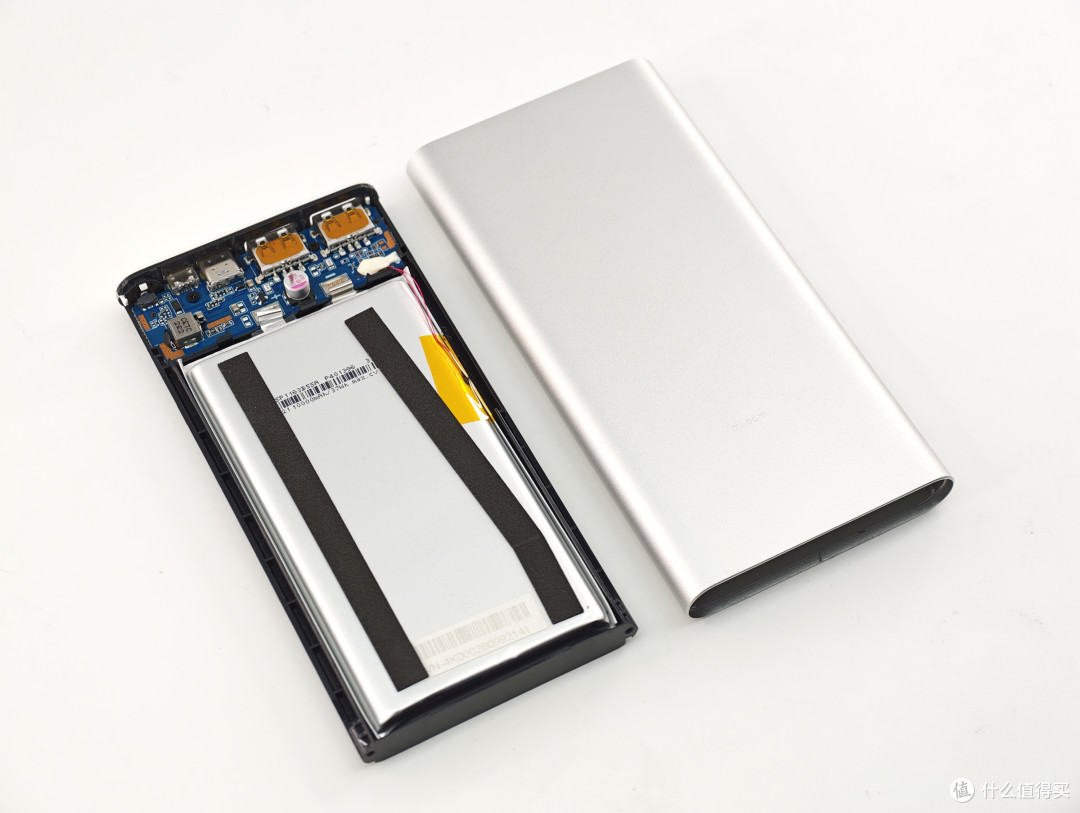

打开之后就是这样的,做工挺板正,唯一缺点是,如果电芯鼓包,就非常难取出来。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

现在可以看清楚了,这是一块4.2V的常规软包锂聚合物电芯。

  • 容量:10000mAh

  • 尺寸:60*110mm

  • 标称电压:3.7V

  • 截止电压:4.2V

好了,我们根据尺寸电压,就找合适的电芯。


第二步:根据规格,选购合适的半固态电芯

本来以为很难找,没想到出奇的顺利,看来这是个常用的尺寸。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

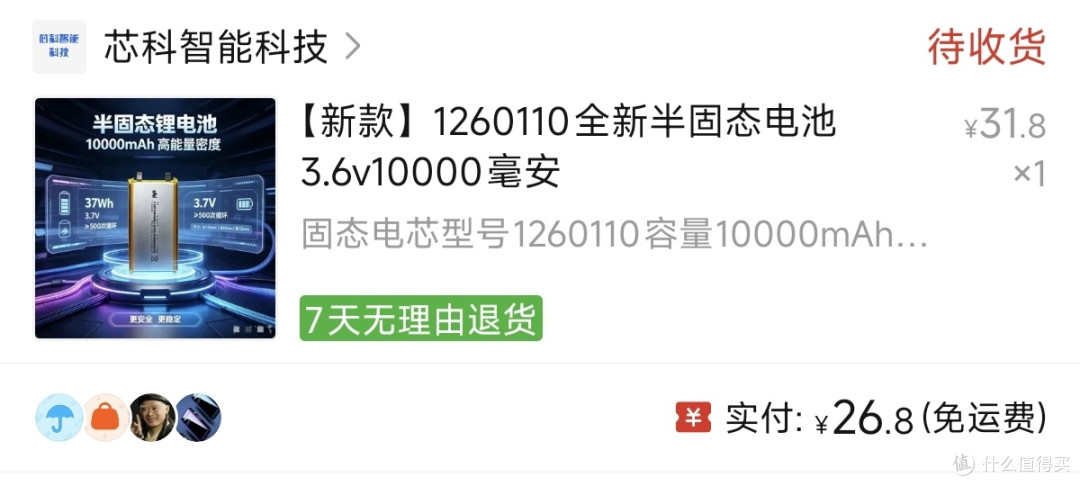

价格也还行,花了26.8元。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

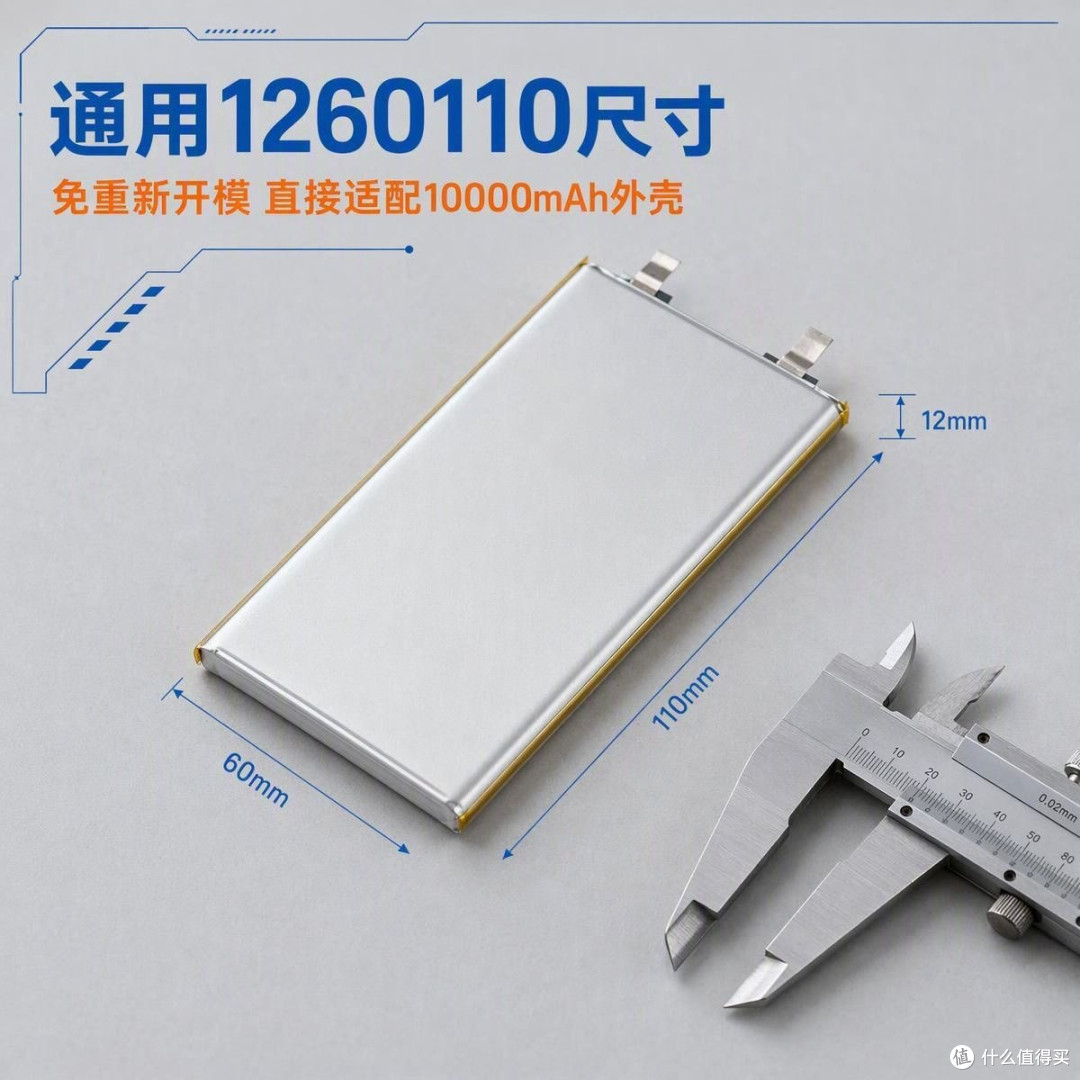

这个尺寸好像是共享充电宝的通用尺寸,能改的充电宝应该挺多的。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

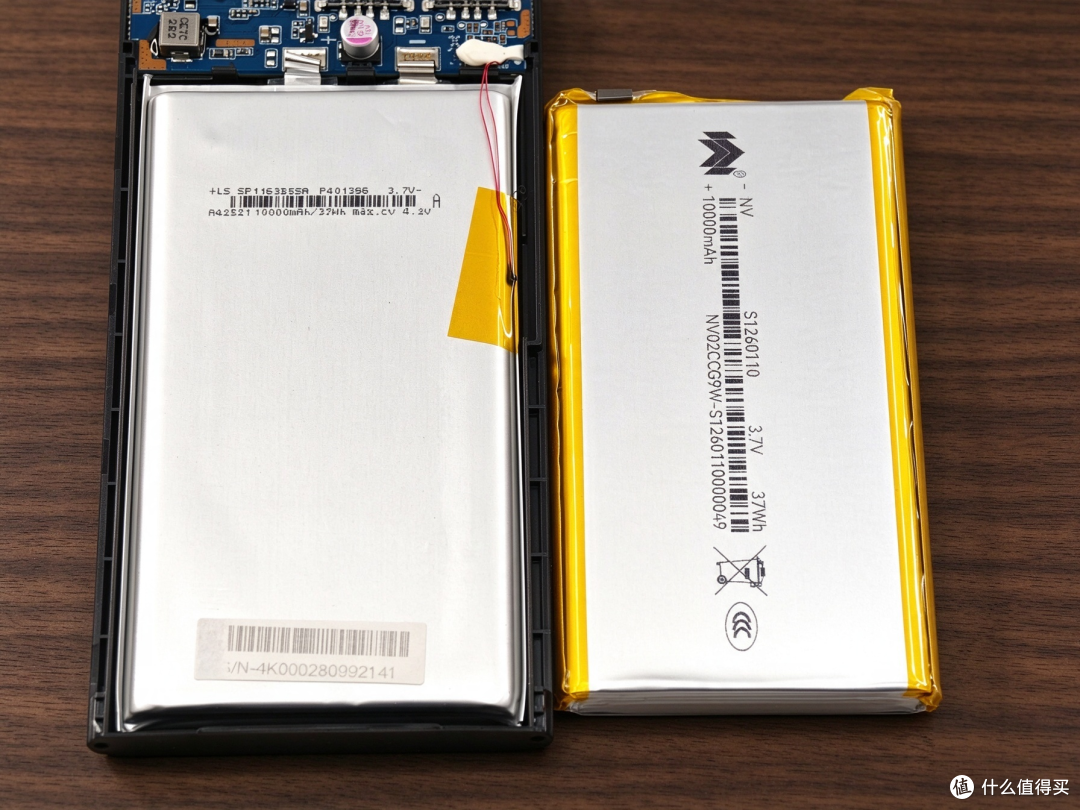

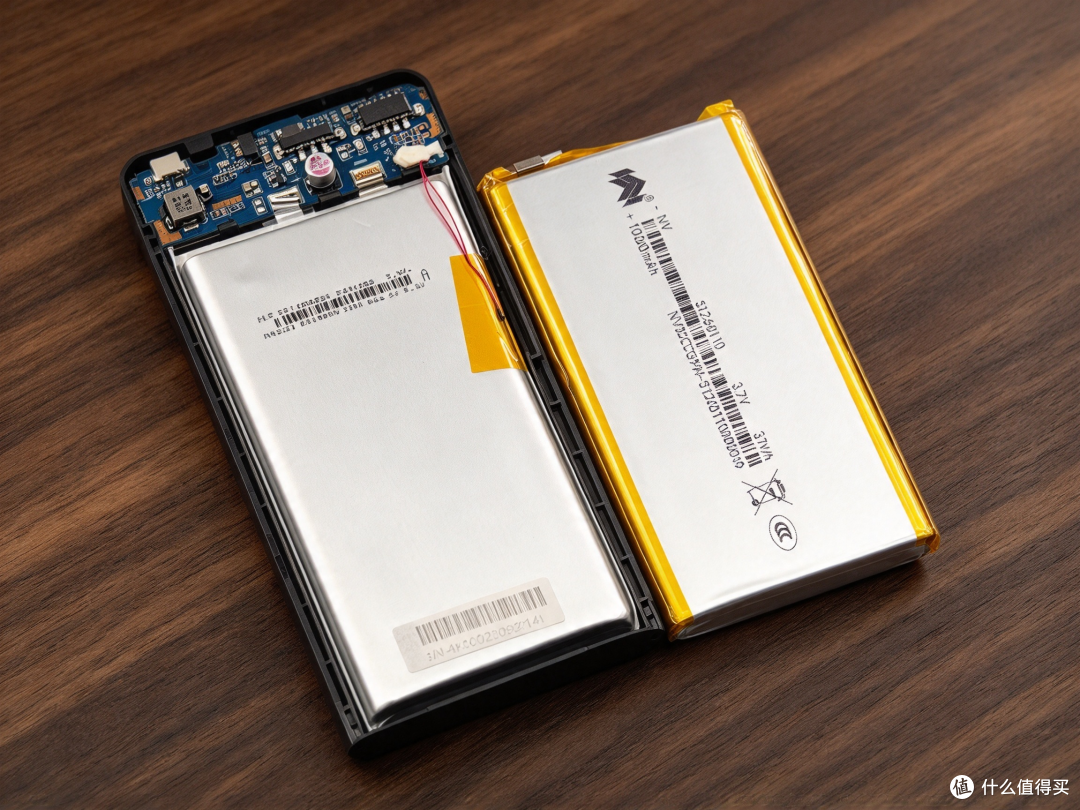

到手以后发现尺寸基本一样,电压也一样,这我就放心了。

材料齐了,准备开始替换。


第三步:拆除旧电芯,焊接新电芯

这里说一个之前的经验,电池这个东西一定要小心,不小心搭上正负极就突然一个大呲花。

不光吓人一跳,而且不安全。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

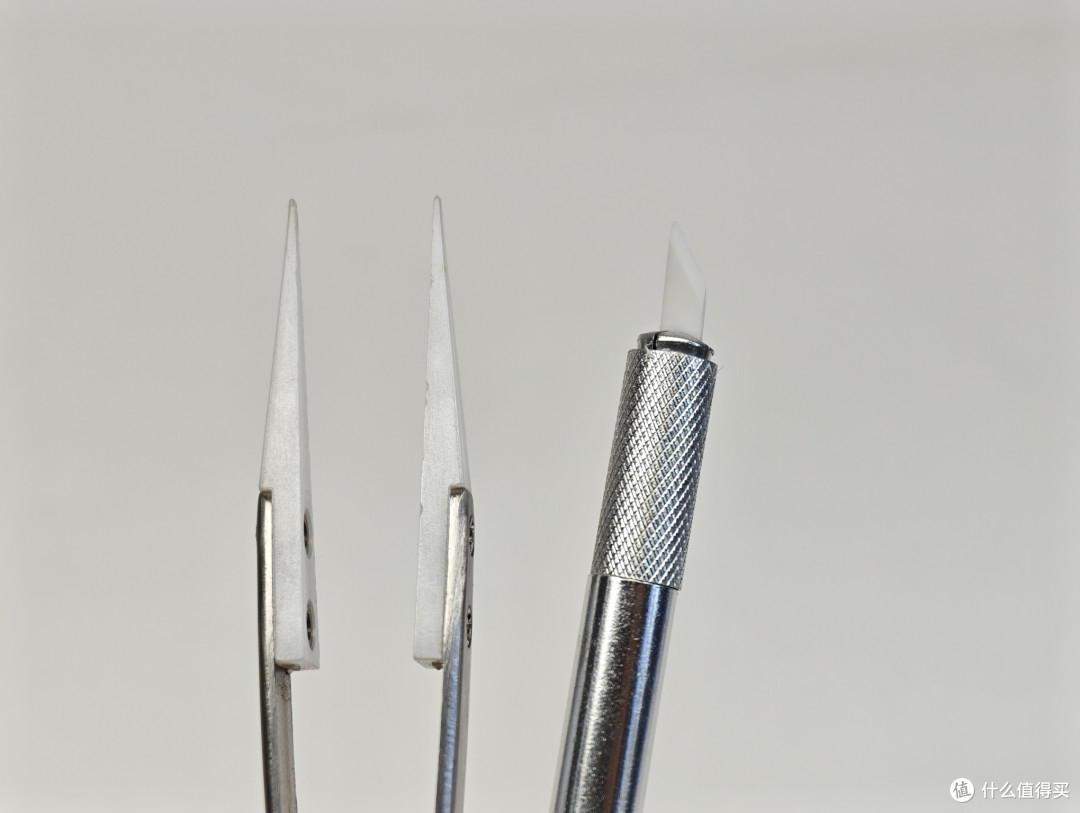

有条件的话,还是用陶瓷或者塑料的工具来进行,如果只有金属的钳子镊子,就要多一些小心。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

新手实在不放心的话,可以用胶带把接口部分盖上。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

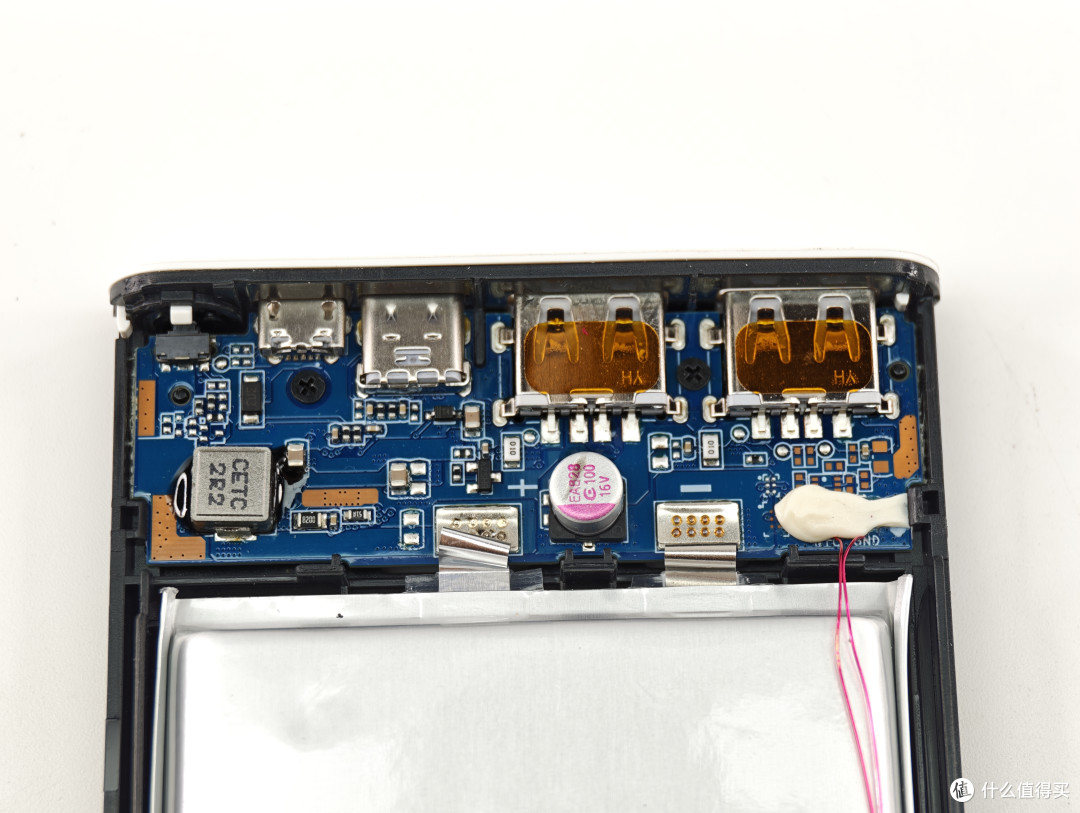

首先,撕开右边的温度探头的高温胶带,然后剪断原来电池的两个极片,旧电芯就可以取下来了。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

这里我遇到了第一个意料之外的问题:正负极片的间距不同。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

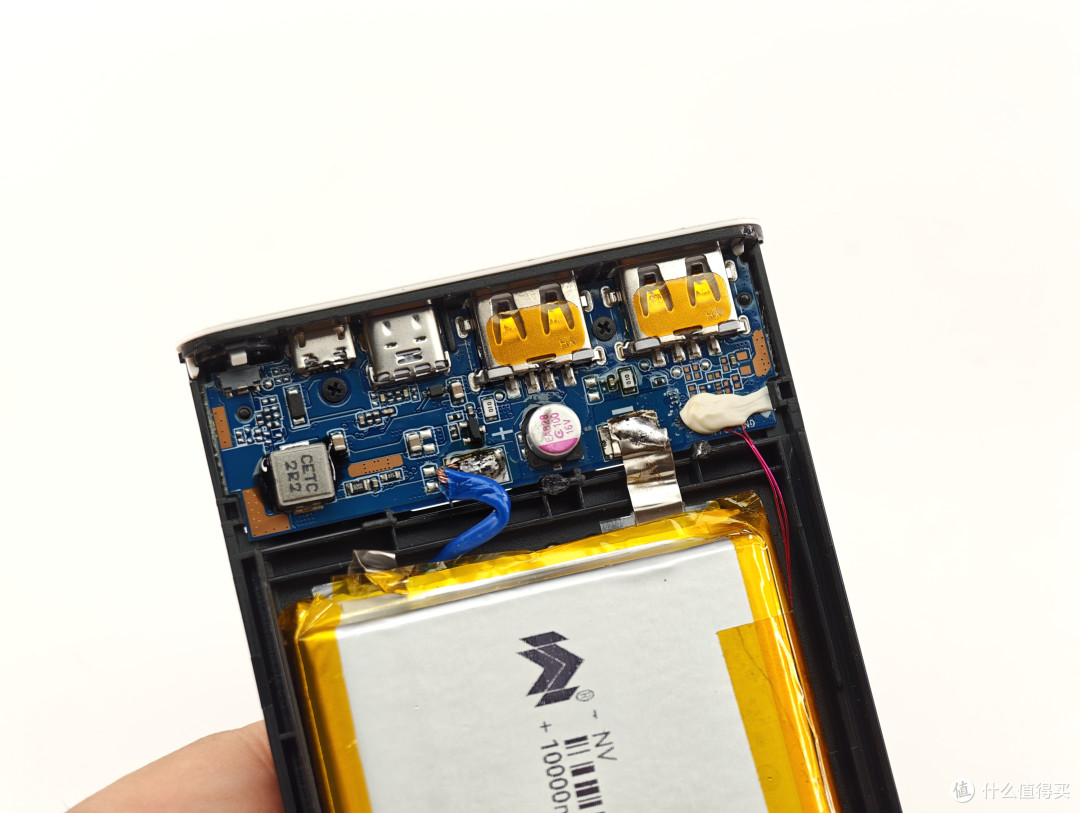

我算来算去,没想到这一点,真的有点烦。这样就没必要上点焊机了,直接焊上了。

虽说没太大问题,但是真丑啊,让我浑身难受。


充电测试:观察功率,记录充电中的温度

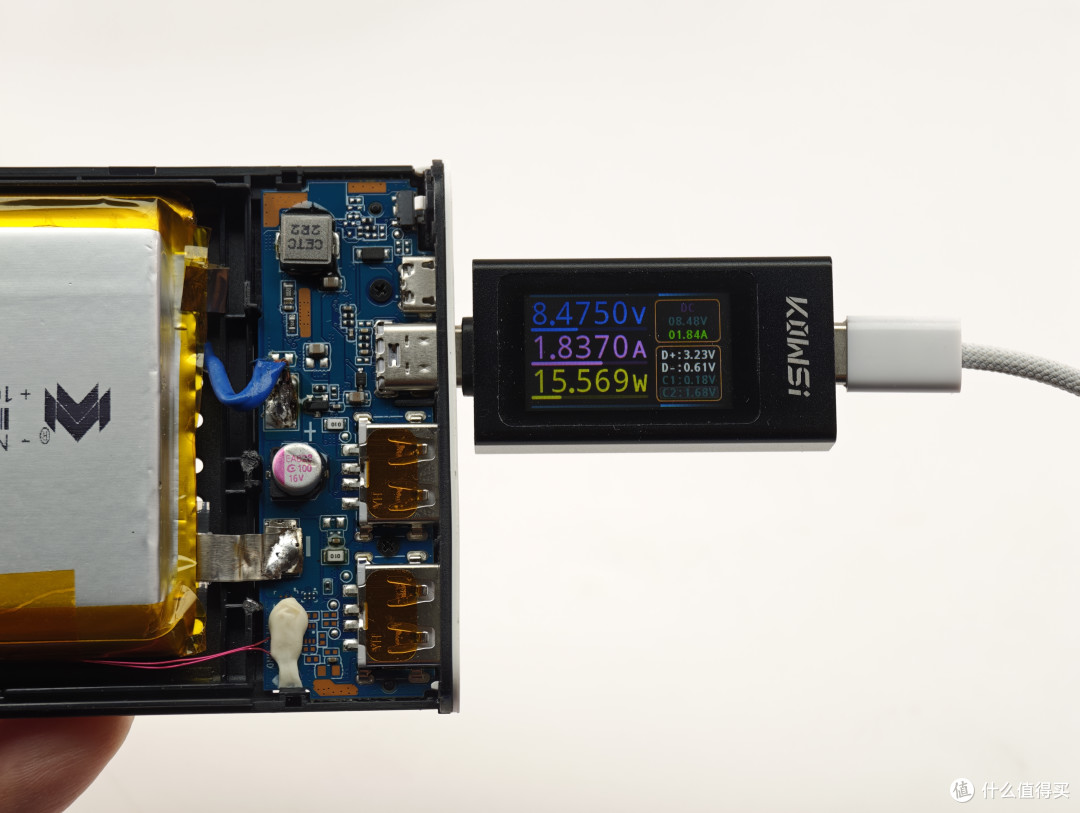

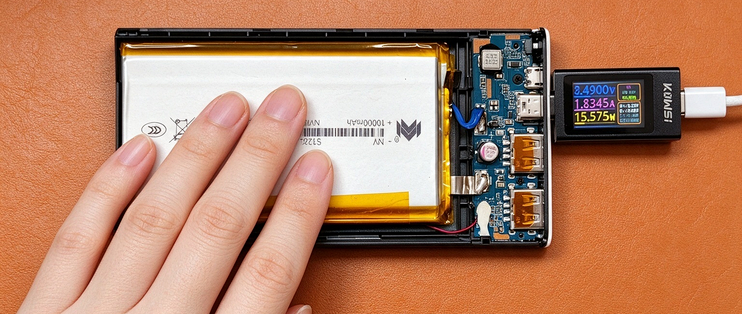

插上电试了一下,能充电,这是好现象。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

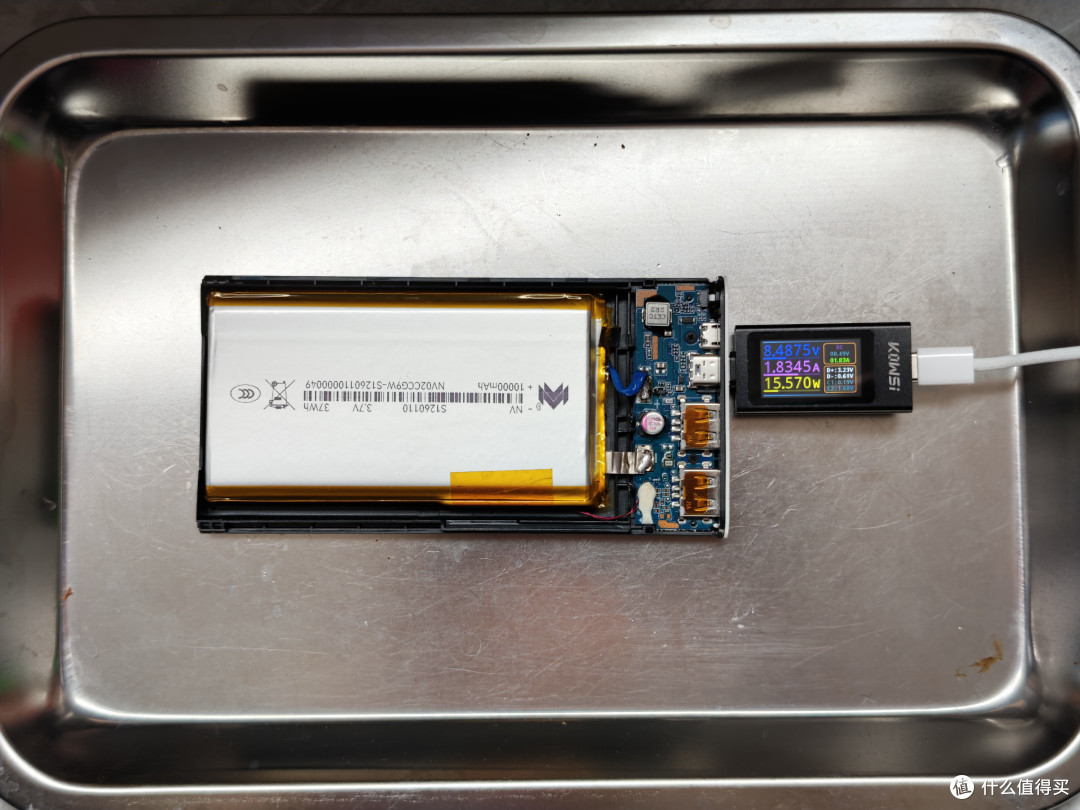

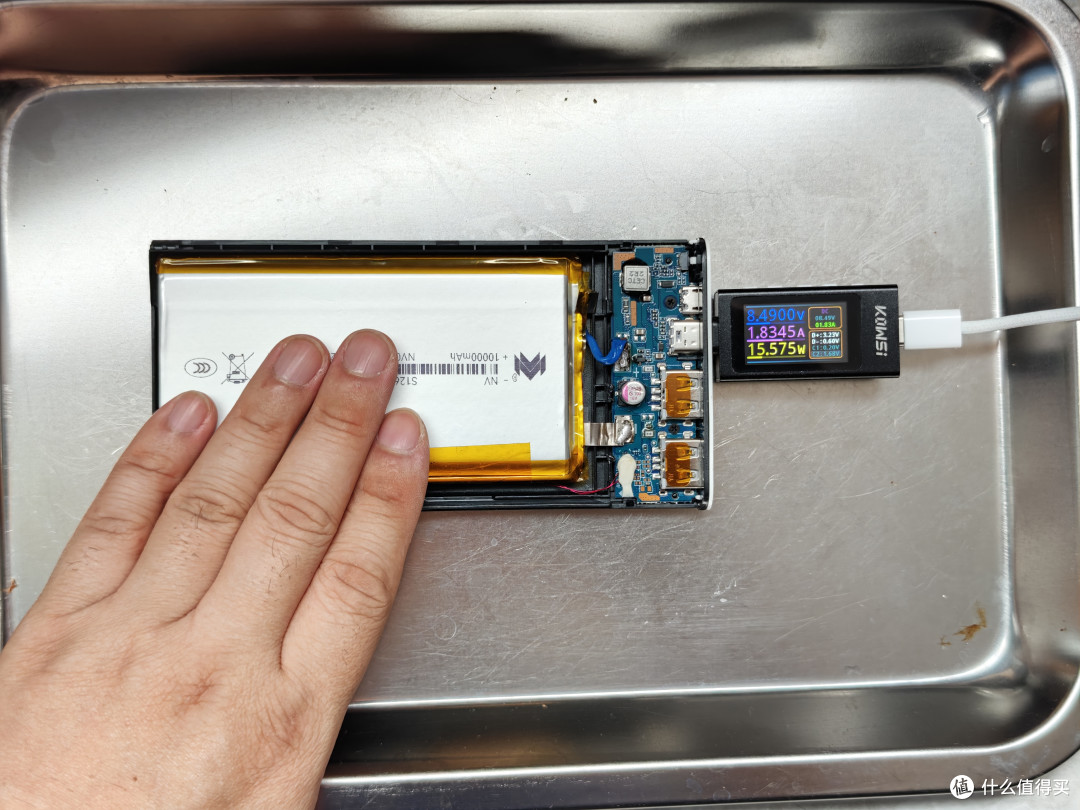

因为心虚,我就放在了一个托盘上,如果有危险直接拿出去灭火。

我还准备好了灭火器以及清水,哈哈。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

充电的时候温度很低,只有一点点的温热。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

随着慢慢充满,电流就开始减小了。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

最后能正常停止,好现象。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

这样看来,补电是正常的。

下面再试试对外放电。


放电测试:充手机,给小型设备供电

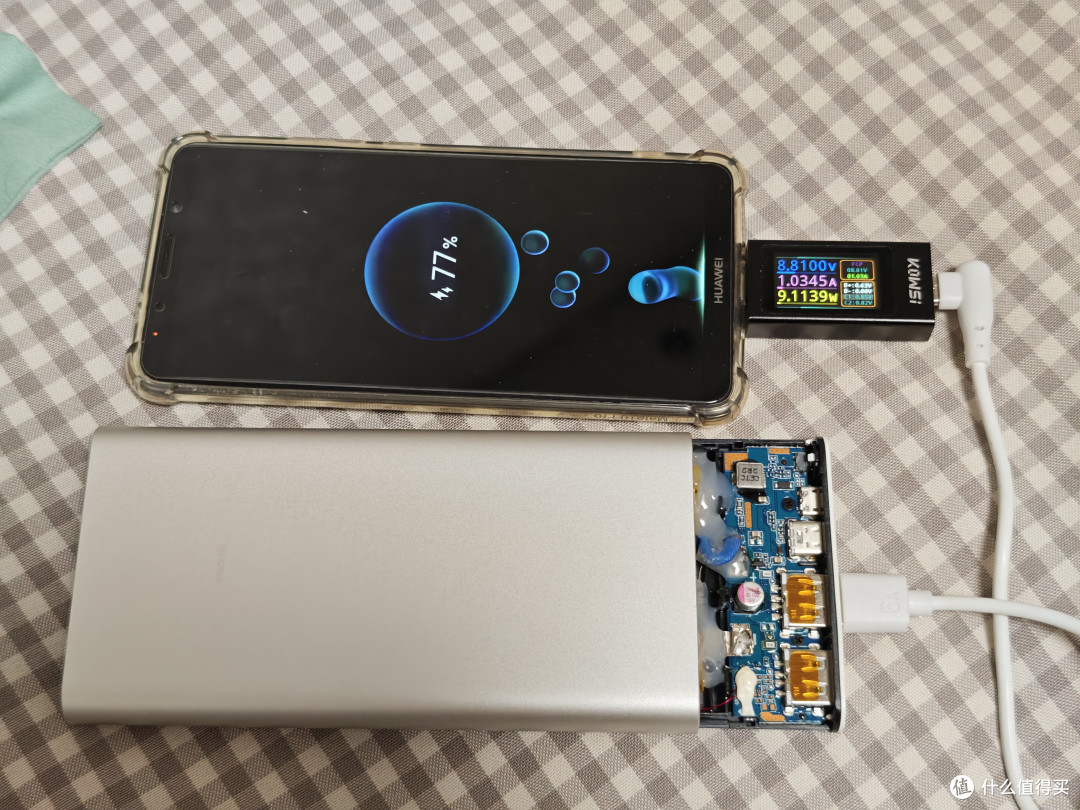

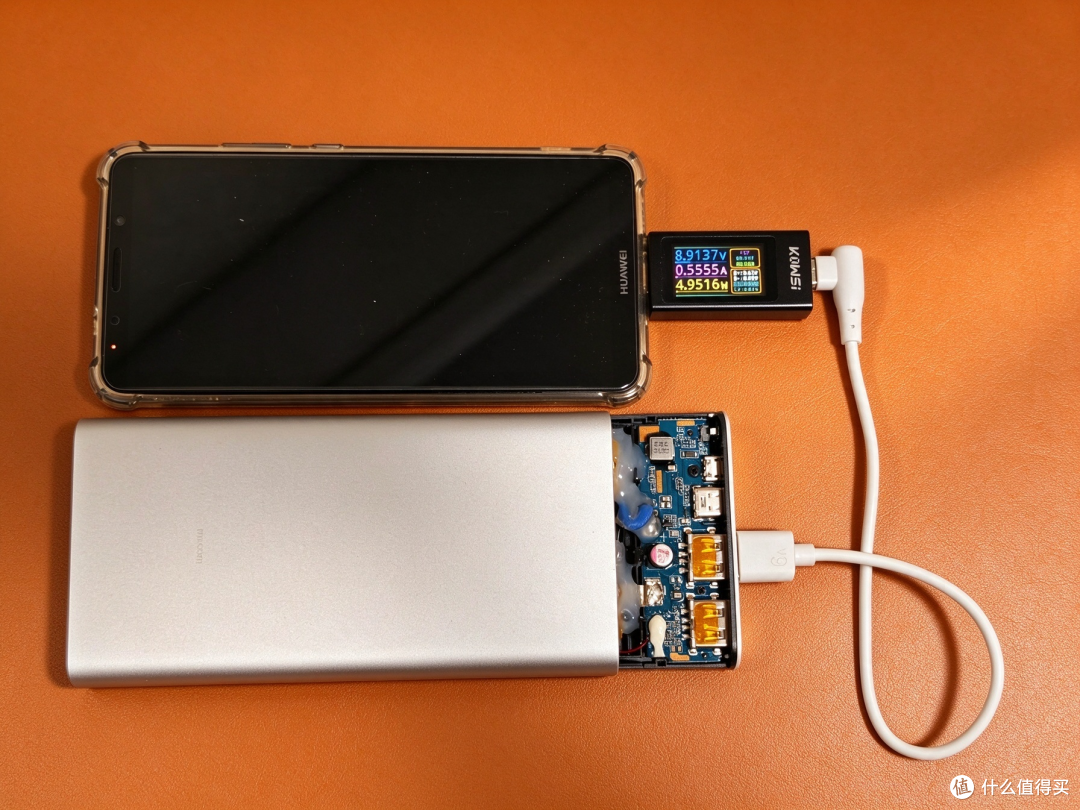

试着给手机充了一下电,协议太老了,这个充电速度就挺慢。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

不过本来也没打算让他充手机,我是想用它给USB接口的小设备供电。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

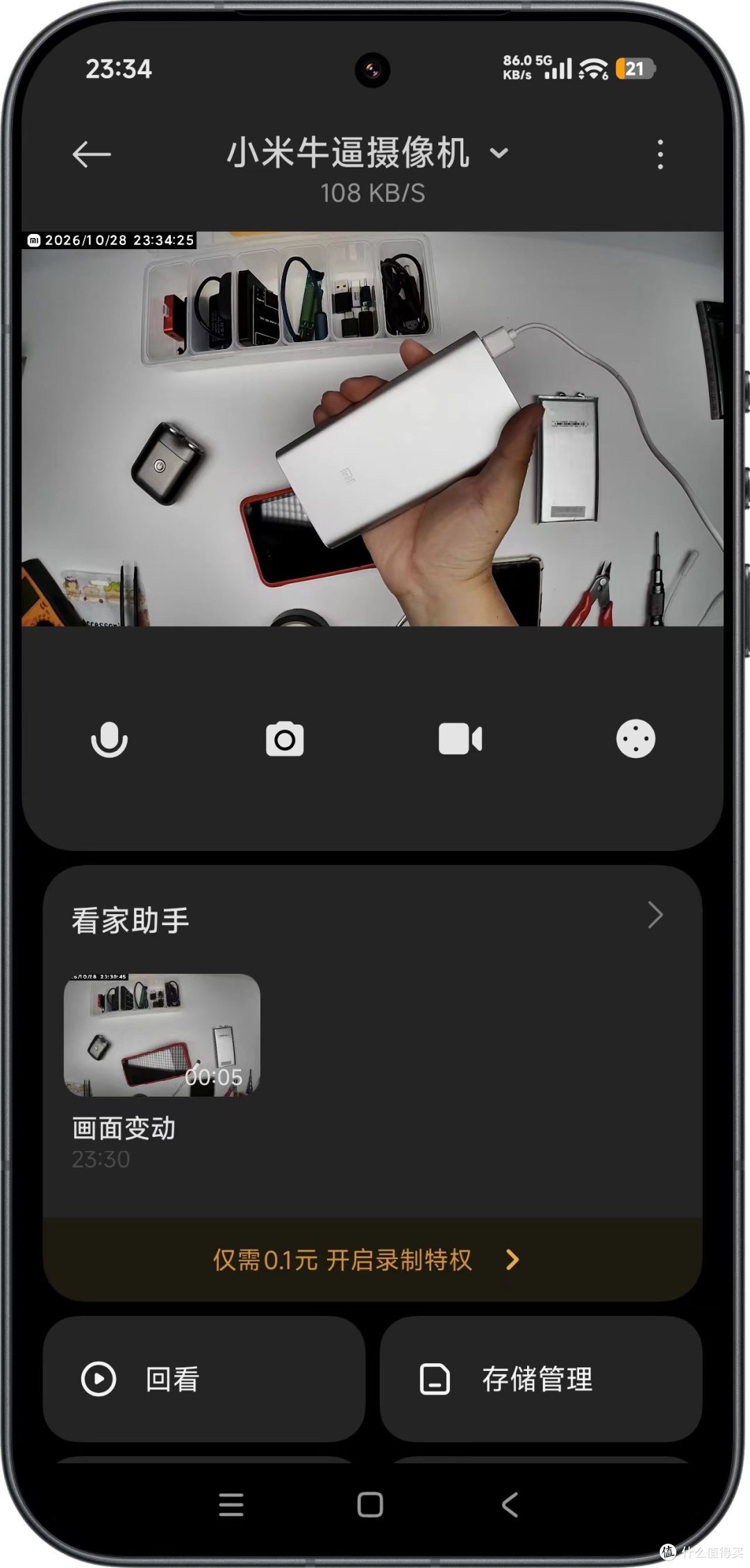

还可以,插这种5V供电的小摄像头,都能开机正常用。

基本达到了我的预期,给小设备供电没问题。


新手不推荐:电芯安全,操作水平带来了新的风险

至此,这个充电宝就让我哆哆嗦嗦的改完了,真的比看恐怖电影还紧张。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

对于一个充电宝,电芯安全是第一位,但内部做工水平同样重要。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

我复盘了一下,换电芯对于老手确实不难。但是对于普通新手,改造风险不小,无论是电烙铁的焊接还是点焊机的焊接,都有一定的门槛。

本着负责的态度,我觉得新手还是加一百块钱买个成品比较好。

好了,本次的充电宝改造就分享到这里了,感谢您的阅读,我们下期见。

旧充电宝不要扔:魔改“半固态”电芯,安全焕发第二春

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
