为什么越来越多工程师开始使用霍尔电流传感器？

在电力电子系统中，电流检测是控制系统的核心环节之一。
无论是光伏逆变器、储能系统、电机驱动，还是新能源汽车电控系统，都需要对电流进行实时、精准的测量。

过去很长一段时间，工程师常用的电流检测方式主要是分流电阻（Shunt）。但随着系统功率、电压等级以及安全要求不断提升，越来越多工程师开始转向使用 **Hall Effect 原理的霍尔电流传感器。

那么，为什么这种变化正在发生？

一、电流检测在功率系统中的作用

在典型功率电子系统中，电流检测通常承担以下几个关键功能：

• 电流闭环控制

• 过流保护

• 系统功率监测

在光伏逆变器、储能PCS以及电机驱动系统中，控制器需要通过电流检测实现精准控制。

功率电子系统中的电流检测位置

二、传统电流检测方案的局限

传统工程设计中，最常见的方案是 分流电阻检测。

其基本原理是：

通过测量电阻两端电压来计算电流。

虽然这种方案结构简单，但在高功率系统中会带来一些问题，例如：

• 功耗增加

• 温升较高

• 高压系统隔离困难

例如在大电流系统中：

I = 100A R = 1mΩ 功耗 P = I²R = 10W

这种功耗会带来明显的温升问题。

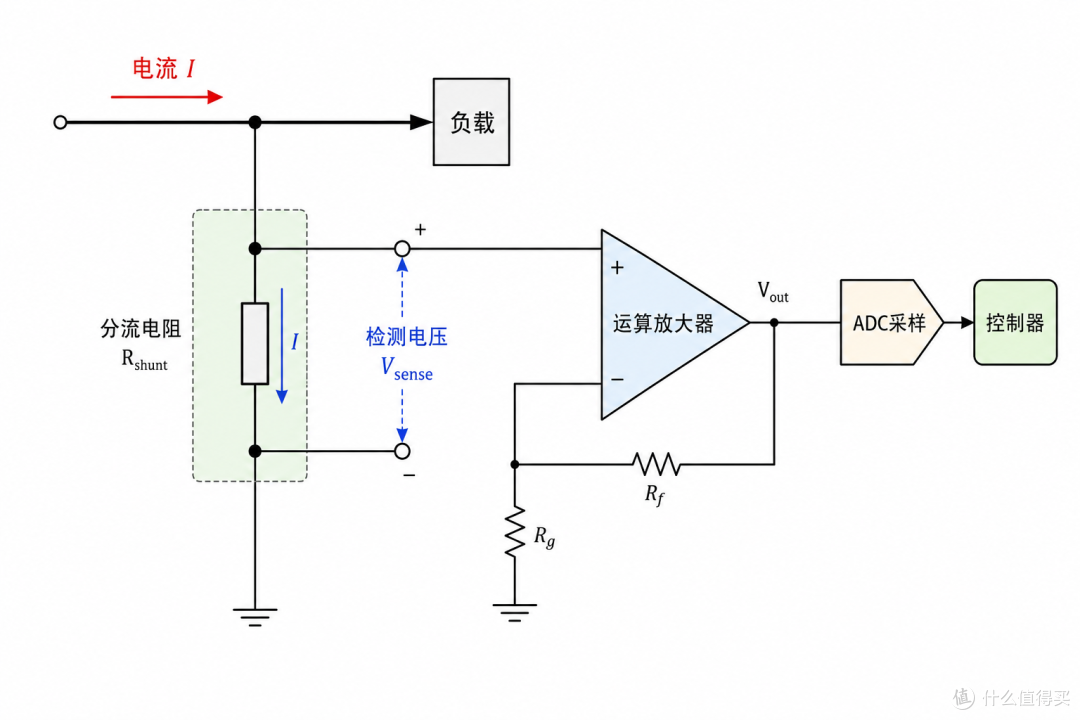

分流电阻电流检测原理

三、霍尔电流传感器的工作原理

霍尔电流传感器基于 Hall Effect 工作。

当电流流过导体时，会在周围产生磁场。
磁场强度与电流大小成正比。

霍尔元件可以检测这个磁场，从而实现非接触式电流测量。

通常霍尔电流传感器内部包括：

• 磁芯

• 霍尔元件

• 信号处理电路

通过检测磁场变化，输出与电流成比例的电压信号。

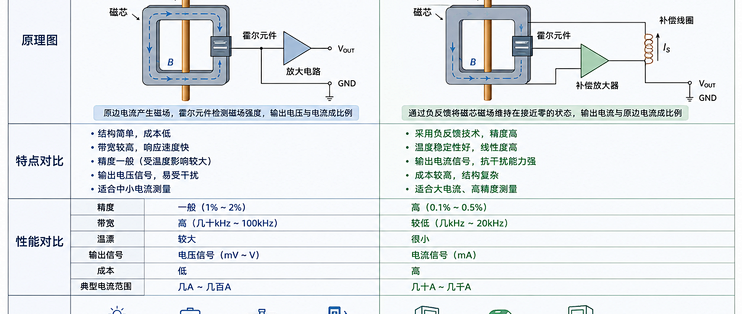

霍尔电流传感器工作原理

四、霍尔电流传感器的工程优势

与传统方案相比，霍尔电流传感器具有以下优势：

1 电气隔离

霍尔传感器通过磁场进行测量，因此主电路与测量电路之间天然隔离。

2 低功耗

不会在主回路产生明显功率损耗。

3 大电流测量能力

可以轻松测量：

• 50A

• 100A

• 500A

• 甚至更高

4 更适合高压系统

例如：

• 光伏逆变器

• 储能系统

• 新能源汽车

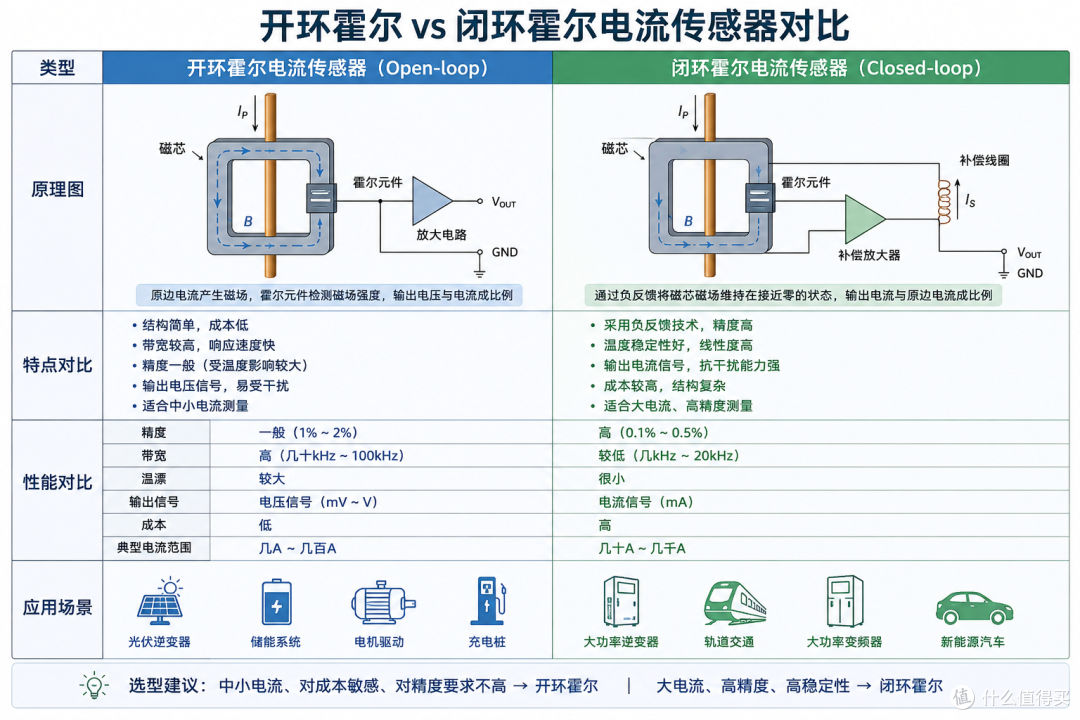

五、开环霍尔 vs 闭环霍尔怎么选？

很多工程师在实际设计中都会遇到一个问题：到底该选开环霍尔，还是闭环霍尔？

一般来说：

开环霍尔

• 成本低

• 结构简单

• 适合中小电流检测

闭环霍尔

• 精度更高

• 温漂更小

• 适合高精度、大电流系统

六、工程实践：基于 VCS712I 的隔离式电流检测方案

在实际工程设计中，越来越多的系统开始采用 全集成霍尔电流检测芯片 来替代传统分立方案。

例如 深圳韦克威推出的 VCS712I 系列霍尔电流传感器，就是专门针对电源系统、电机控制、光伏逆变器等场景设计的高集成度电流检测器件。

VCS712I 采用 开环霍尔检测结构，内部集成磁敏元件、信号调理及校准电路，可以在 保持电气隔离的同时实现高精度电流检测。

其核心特性包括：

• 隔离耐压：3kV

• 检测范围：1A ~ 50A

• 供电电压：3.3V / 5V

• 精度：典型 <1%

• 响应时间：1µs

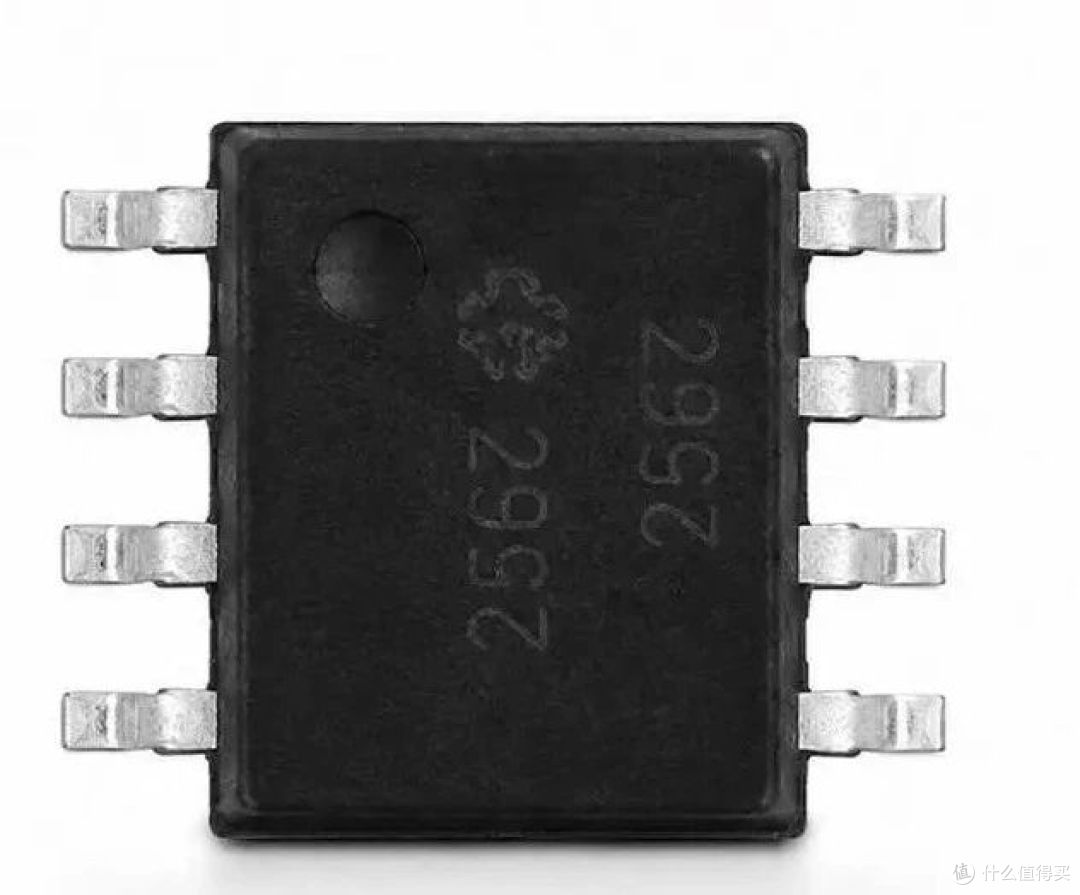

• 封装：SOP-8

同时，该器件导线阻抗仅 0.8mΩ，对系统功耗影响极小，非常适合高效率电源系统。

在很多应用中，VCS712I 可以直接替代：

• 分流电阻 + 运放方案

• 线性光耦隔离方案

• 电流互感器方案

从而实现 更简单的设计结构、更高的一致性以及更低的系统成本。

七、总结

随着新能源、电机驱动以及储能系统的发展，功率电子系统对电流检测提出了更高要求。

相比传统分流电阻方案，霍尔电流传感器在以下方面具有明显优势：

• 电气隔离

• 高电流测量能力

• 低功耗

• 更适合高压系统

因此，在越来越多功率电子系统设计中，工程师开始优先选择霍尔电流传感器方案。如果你的系统需要 隔离式电流检测方案，并希望在 精度、成本、集成度之间取得平衡，可以考虑使用 VCS712I 系列霍尔电流传感器。该器件支持 1A-50A 电流检测范围，适用于：

• 光伏逆变器

• 储能系统

• 电机控制

• 电源管理系统

• 工业控制设备
