热熔不是"烫一下"：温度、时间和承插深度，错一个都可能渗漏

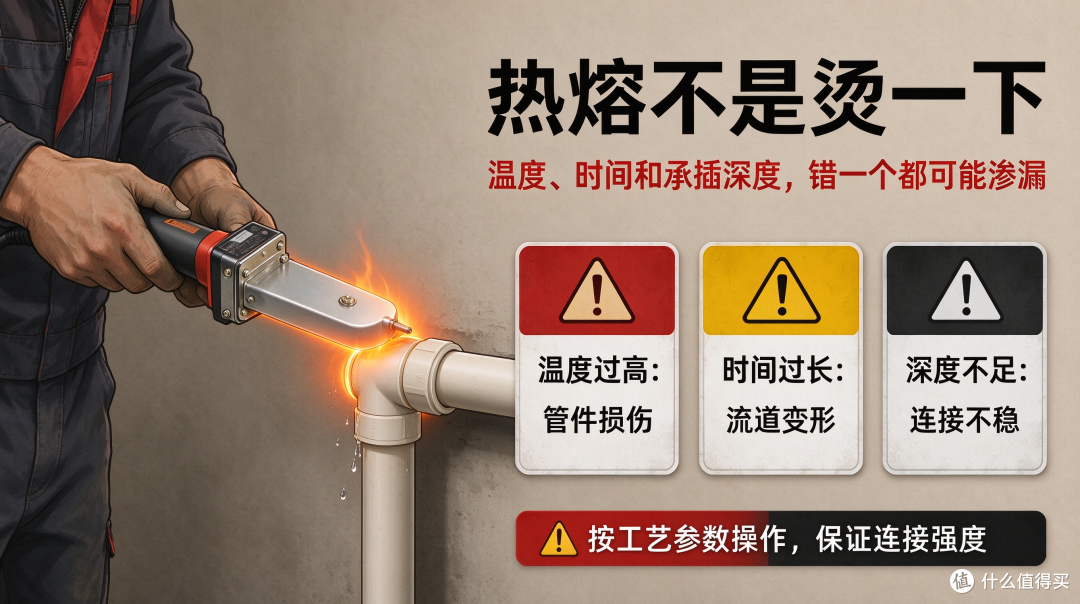

大盖面管件静物组合照（16_9） (1).png

水电验收时，业主大多看墙面平不平、管路排得直不直，很少有人问：刚才那个接头，温度设的多少度？加热了几秒？插进去多深？不能怪业主。热熔整个过程只有十几秒，做完看不到内部结构，外面顶多留下一圈"双眼皮"状的凸缘，看着都差不多。但恰恰是这十几秒，决定了水管在墙里是安静工作多年，还是某天在某个接头处慢慢沁出水来。

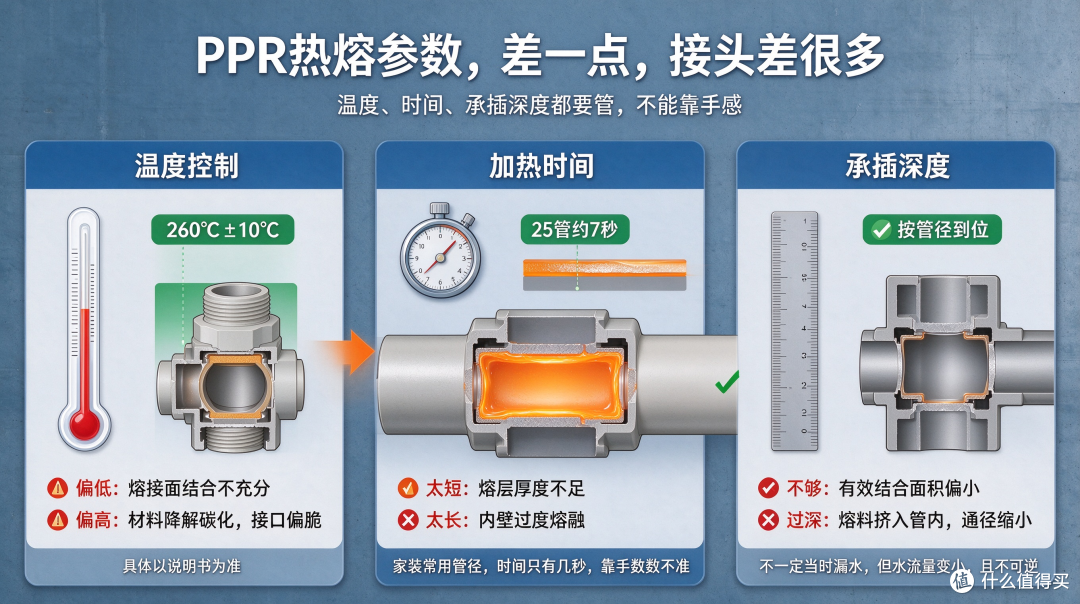

本文只讲工艺，不讲品牌。涉及的参数来自行业通行施工规范，具体施工请以您所购产品的说明书为准。三个变量，一个都不能错 PPR 管采用热熔承插连接：把管子和管件连接面同时加热到熔融状态，再无旋转地插到一起，冷却后形成一体。原理不复杂，变量有三个，且任何一个失配，外观都可能看不出异常：温度偏低，熔接面结合不充分；偏高，材料降解碳化，接口偏脆。PPR 热熔控制温度通常表述为 260℃±10℃，具体以说明书为准。时间太短，熔层厚度不足；太长，内壁过度熔融。家装常用的 20 管和 25 管，加热时间只有 5 到 7 秒——靠手感是数不准的。承插深度不够，有效结合面积偏小；过深，熔料挤入管内，通径缩小。结果不一定漏水，但水流量变小，且不可逆。

大盖面管件静物组合照（16_9） (2).png

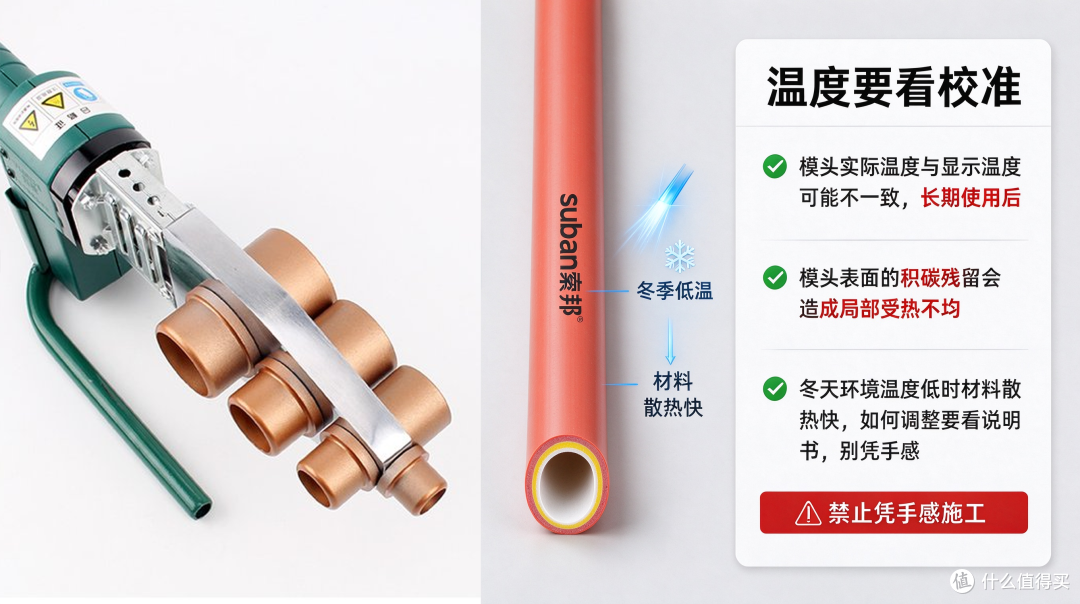

三个可以记下来的做法温度要看校准。模头实际温度与显示温度可能不一致，长期使用后建议校准；模头表面的积碳残留会造成局部受热不均。冬天环境温度低时材料散热快，如何调整要看说明书，别凭手感。

大盖面管件静物组合照（16_9） (3).png

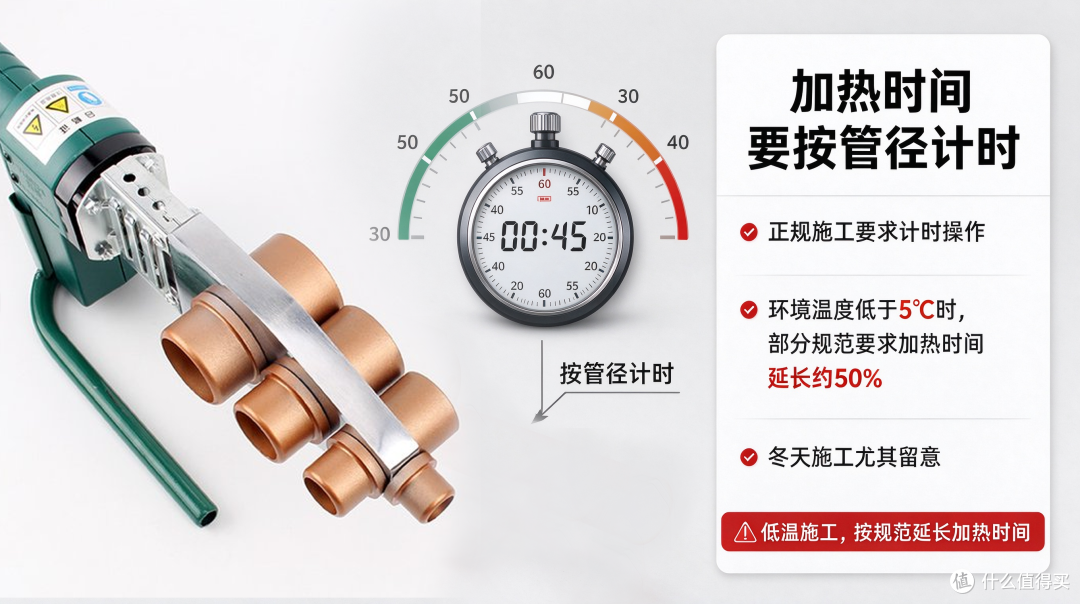

时间要按管径计时。正规施工要求计时操作。环境温度低于 5℃ 时，部分规范要求加热时间延长约 50%，冬天施工尤其留意。

大盖面管件静物组合照（16_9） (4).png

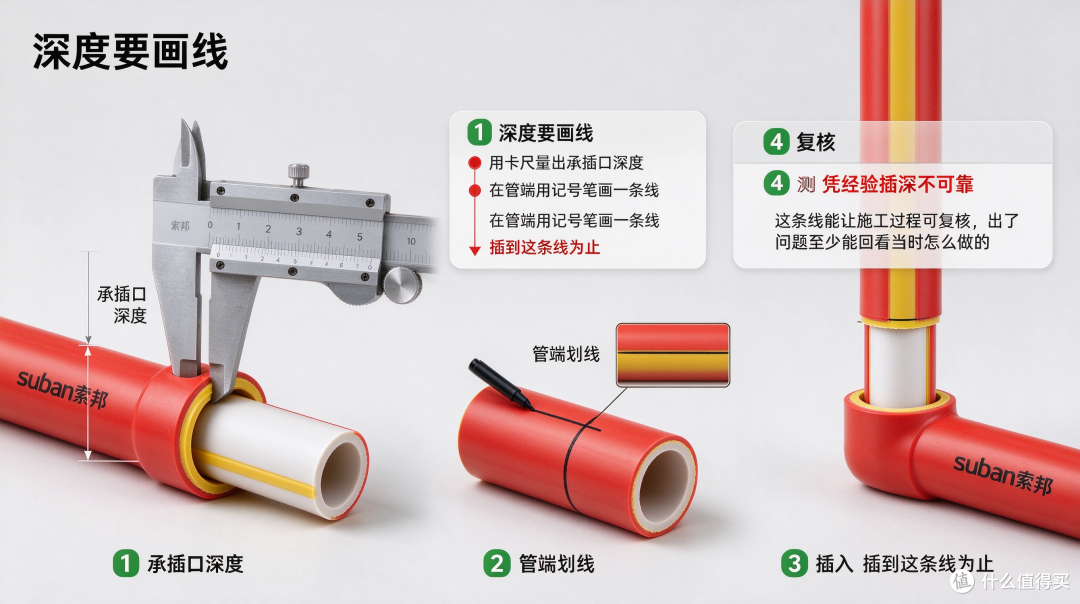

深度要画线。用卡尺量出承插口深度，在管端用记号笔画一条线，插到这条线为止。这条线还能让施工过程可复核——出了问题至少能回看当时怎么做的。

大盖面管件静物组合照（16_9） (5).png

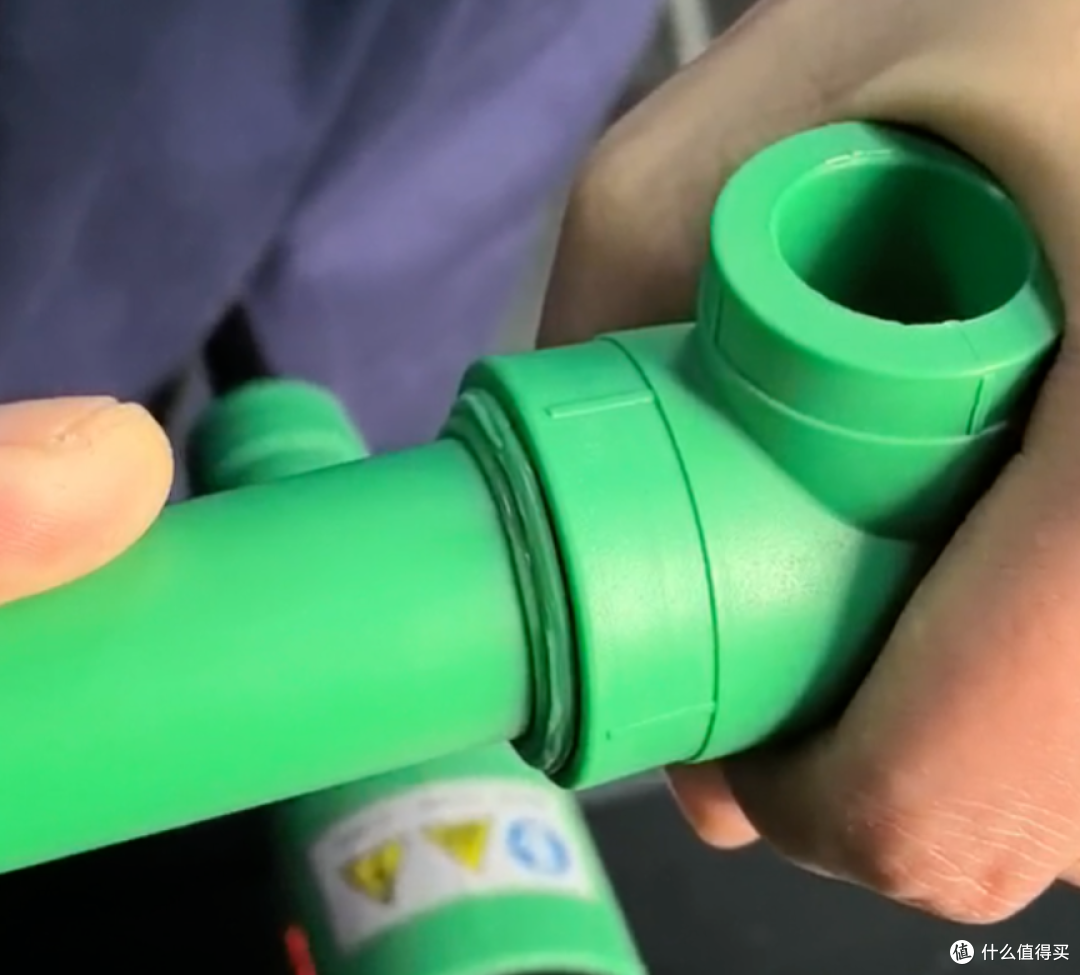

外观能说明多少问题合格的接头外部通常有一圈较均匀的凸缘，俗称"双眼皮"。这只是外观参考特征，不是验收标准 ——凸缘好看只能说明外观，内部熔接状态看不到；凸缘不规整也未必等于不合格。

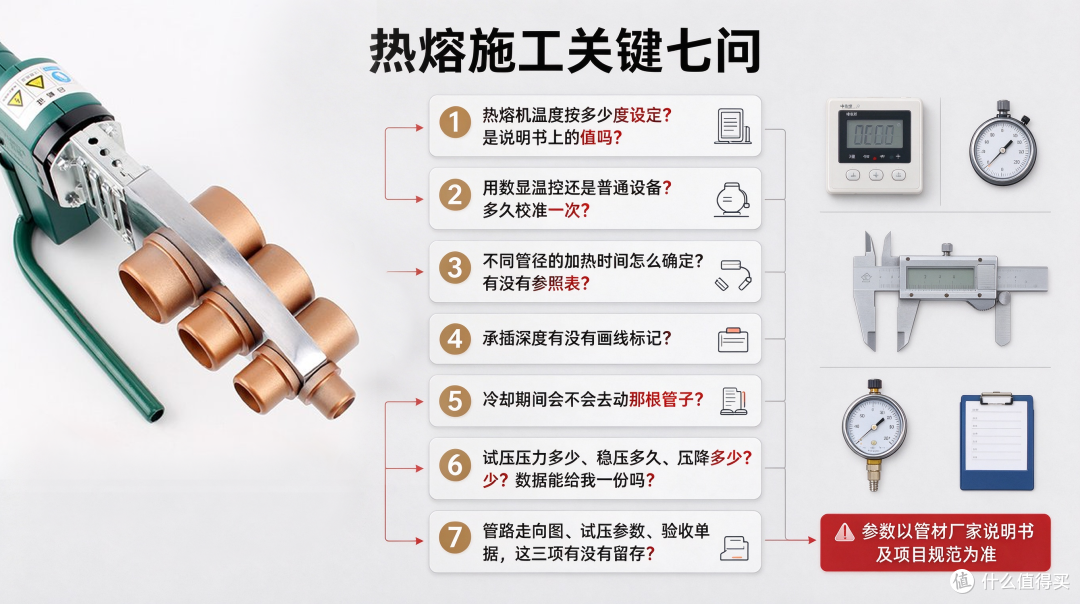

真正有判断价值的是试压：全部焊接完成后按规定做压力测试，记录稳压时间、压力值、压降与每个接头的观察结果。数据留下来，比任何"看起来不错"都可靠。作为业主，您可以这样问不需要学会热熔，但需要施工方能回答：热熔机温度按多少度设定？是说明书上的值吗？用数显温控还是普通设备？多久校准一次？不同管径的加热时间怎么确定？有没有参照表？承插深度有没有画线标记？冷却期间会不会去动那根管子？试压压力多少、稳压多久、压降多少？数据能给我一份吗？管路走向图、试压参数、验收单据，这三项有没有留存？第七条值得单独说。前六条决定施工过程，第七条决定将来出了问题能不能定位、谁来负责。封槽之前拍下管路走向，是成本极低但价值极高的一件事。

大盖面管件静物组合照（16_9） (6).png

写在最后热熔工艺的真实门槛，不在技术多复杂，而在于它快、隐蔽、且无法事后检查。正因为如此，参数的标准化才有意义：温度有区间，时间有秒数，深度有刻度线。这三个东西的共同特点是——它们不依赖手感，可以记录，可以复核。很多管路服务流程会把热熔参数、试压数据和管路走向图一起交付给业主，原因就在这里。真正能降低后期风险的，从来不是某个接头看起来焊得有多漂亮，而是整个过程有没有被记录。本文为工艺科普，不构成施工指导，具体请以产品说明书、施工规范及现场专业人员意见为准。
