黑红铝坨坨，ROG STRIX X870E-E NEO + Setup Medium 装机展示

「 废话前言 」

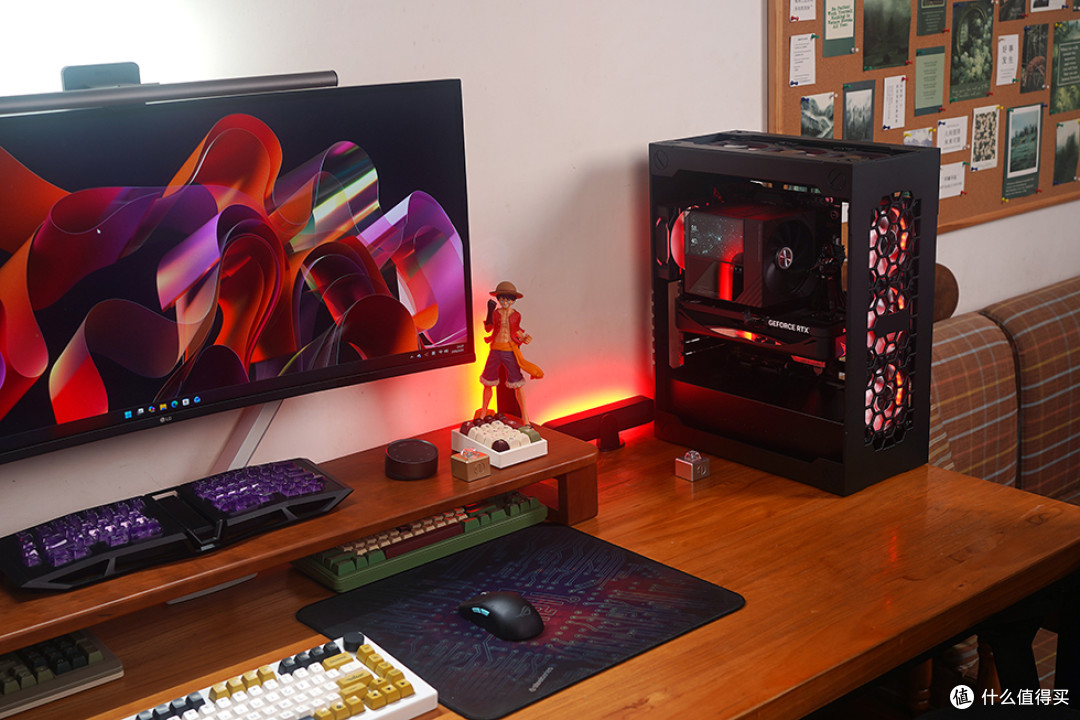

这次给大家带来的是 aboStudio 工作室的客制化铝合金 CNC 机箱——Setup Medium 的装机效果展示。不同于当下常见的全开放支架式机箱，Setup 机箱采用半开放式结构设计，既有着与全开放式相近的散热表现与展示效果，又能兼顾了一体化的视觉完整性，机箱由全铝合金 CNC 打造，金属质感细腻光泽，机甲外观简约干练，放置桌面效果非常的不错。
该系列提供了三个尺寸版本 —— Setup-Slim、Setup-Medium 和 Setup，这次选用的是中间型号 Setup Medium。官标尺寸为 412×210×500mm，体积约为 43 升左右，拓展兼容性方面，主板可支持 ATX/EATX（ 支持背插 ），配备 7 个 PCI 插槽，显卡限长 395mm，风冷限高 165mm，顶部支持 240/280/360 冷排，前部最大可装 420mm 冷排，尾部支持安装 120 风扇，电源则支持不限尺寸的 ATX 规格，此外，aboCase 系列所有零件均可单独购买或定制，为个性玩法留足了空间，后续 Setup 系列还将陆续推出 DLC 扩展模块，例如侧板、电源仓、硬盘笼等配件，进一步丰富装机组合...Emmm…… 废话不多说！后看图描述，希望能够给到大家一些有用的参考。

「 装机配置 」

CPU：AMD R9 9900X
主板：华硕 ROG STRIX X870E-E GAMING WIFI7 NEO
内存：十铨科技 EXPERT 引领者 DDR5 6000MHz 32GB×2
存储：金士顿 NV3 PCIe 4.0 2TB
显卡：影驰 GeForce RTX 5080 星曜 NOX OC
散热：TRYX 创氪星系 TURRIS 风屿 620 塔式风冷
风扇：追风者 D30-120 ARGB 积木风扇
电源：安耐美 白金竞蝠 PK1000W ATX3.1 白金全模电源
机箱：aboStudio Setup Medium

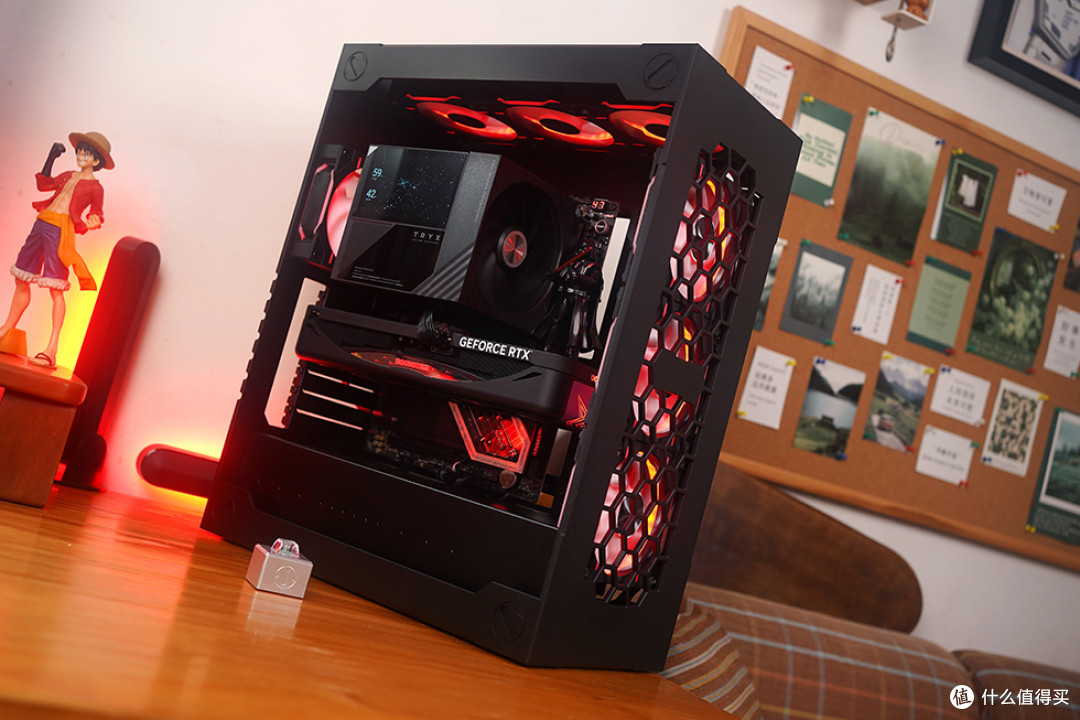

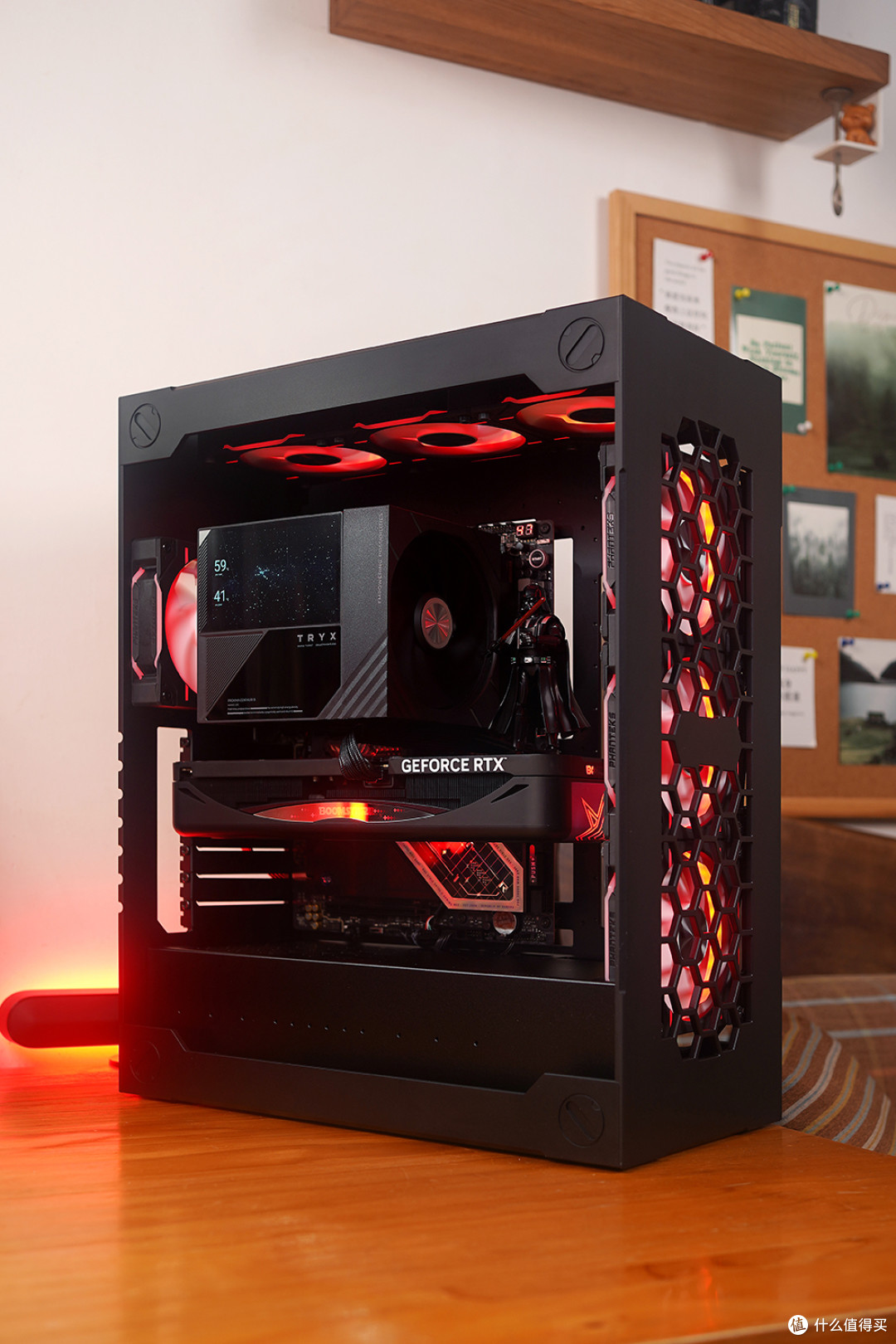

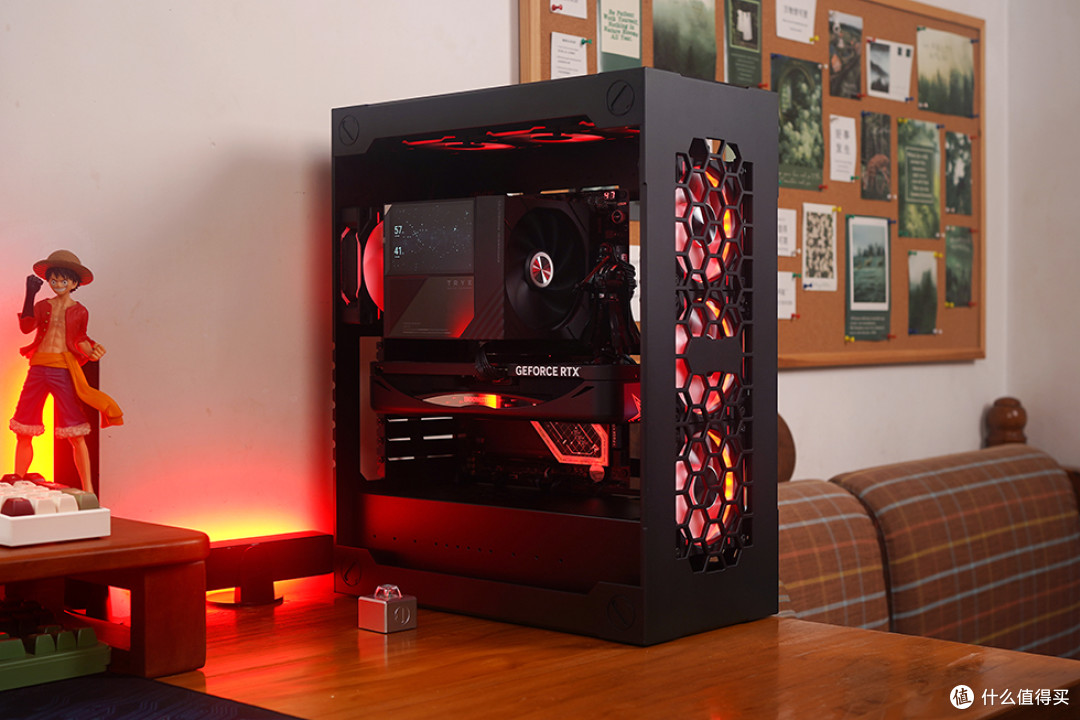

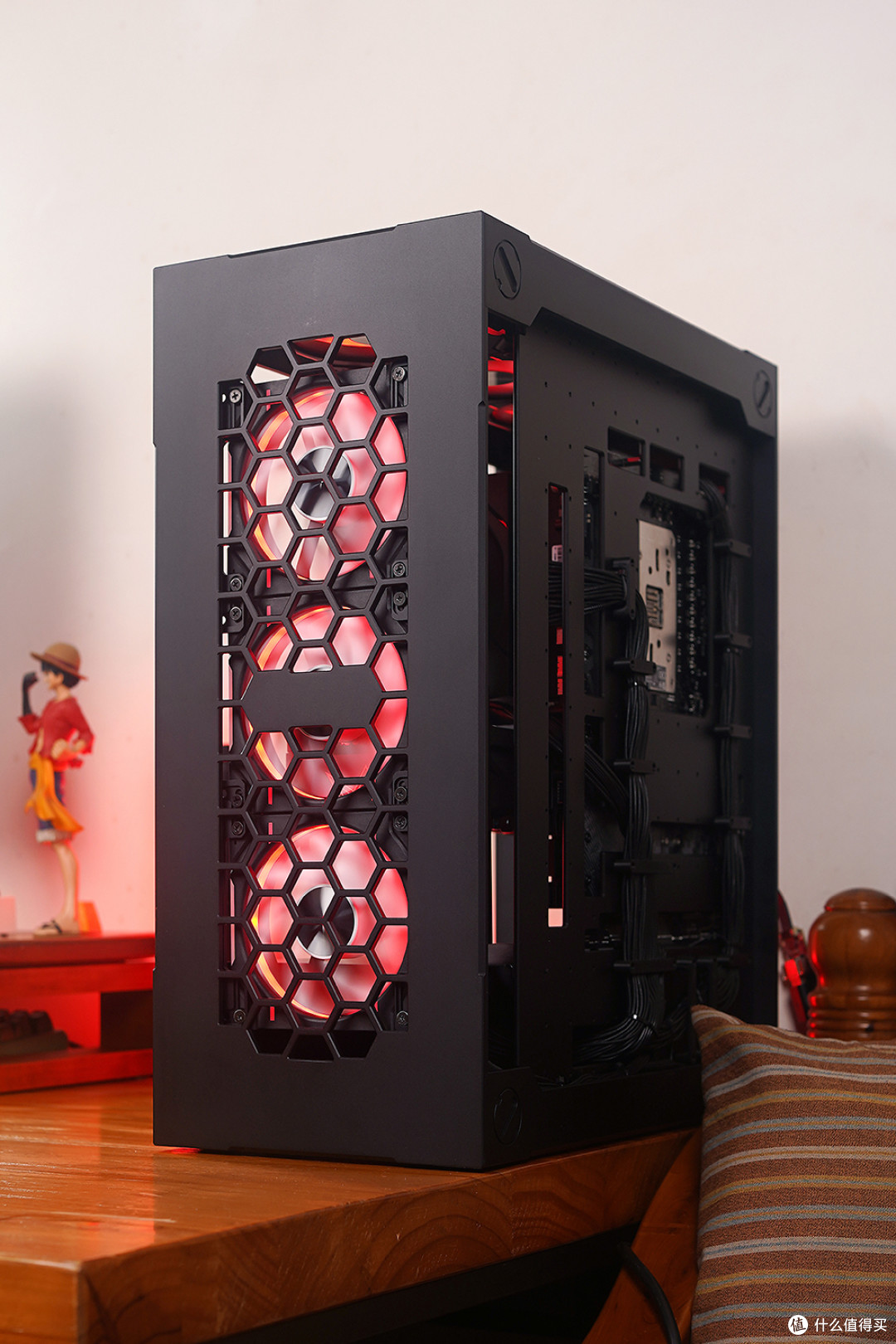

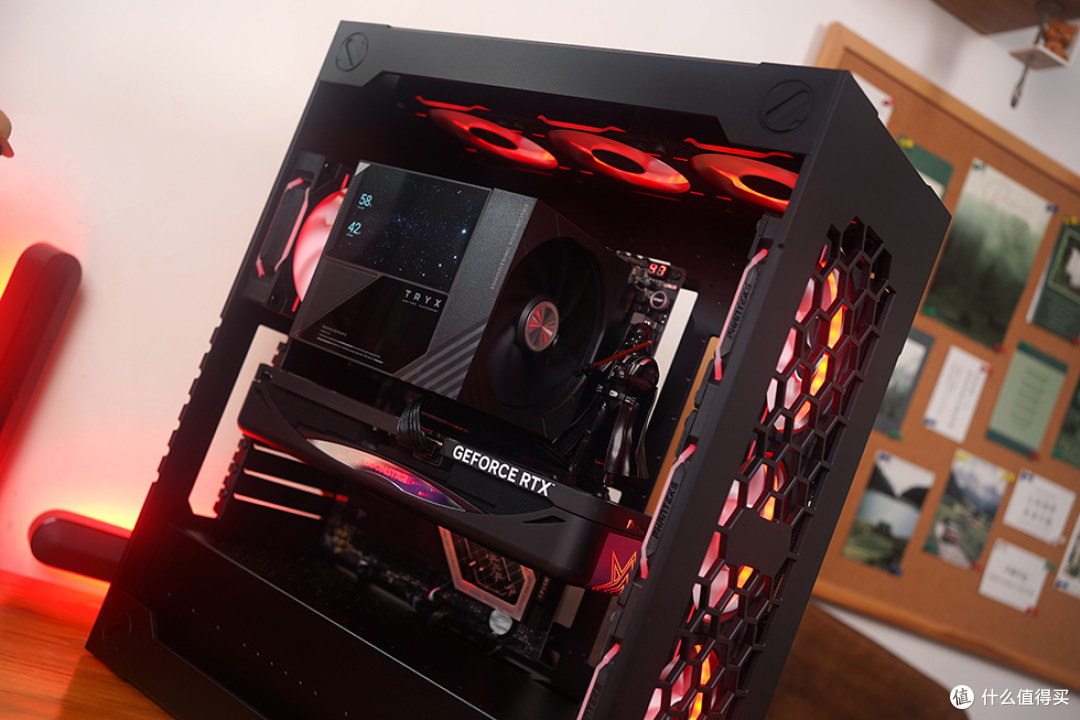

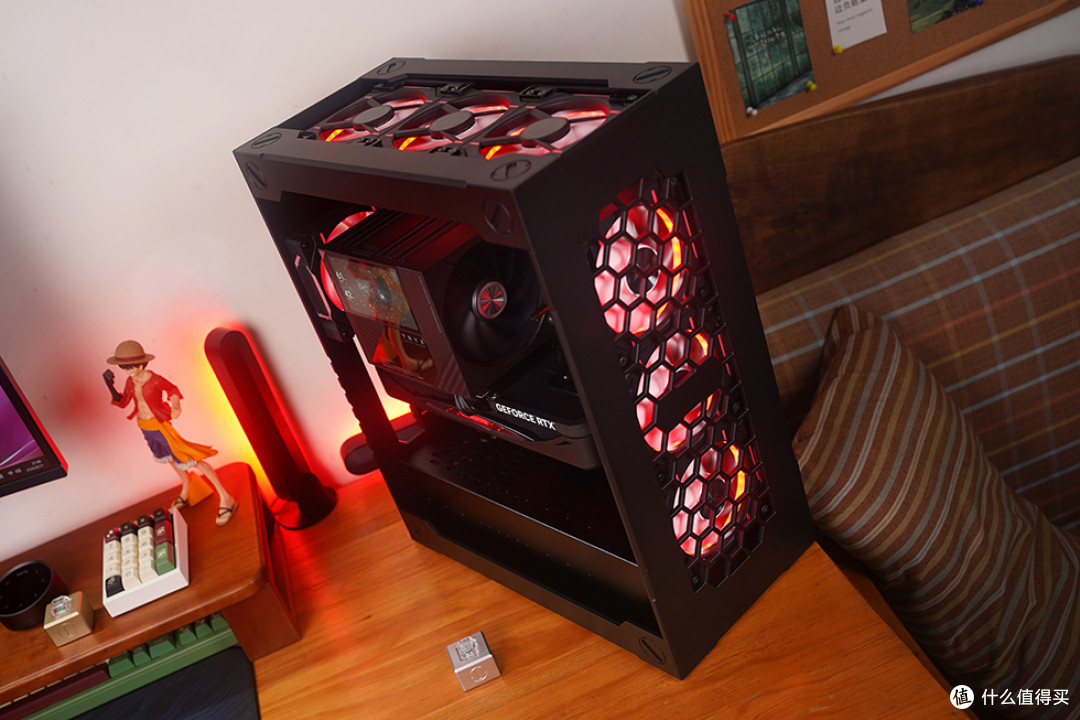

aboStudio Setup Medium 机箱前后面均为常规封闭结构，其余则为开放式设计，整体通透且极具工业感。

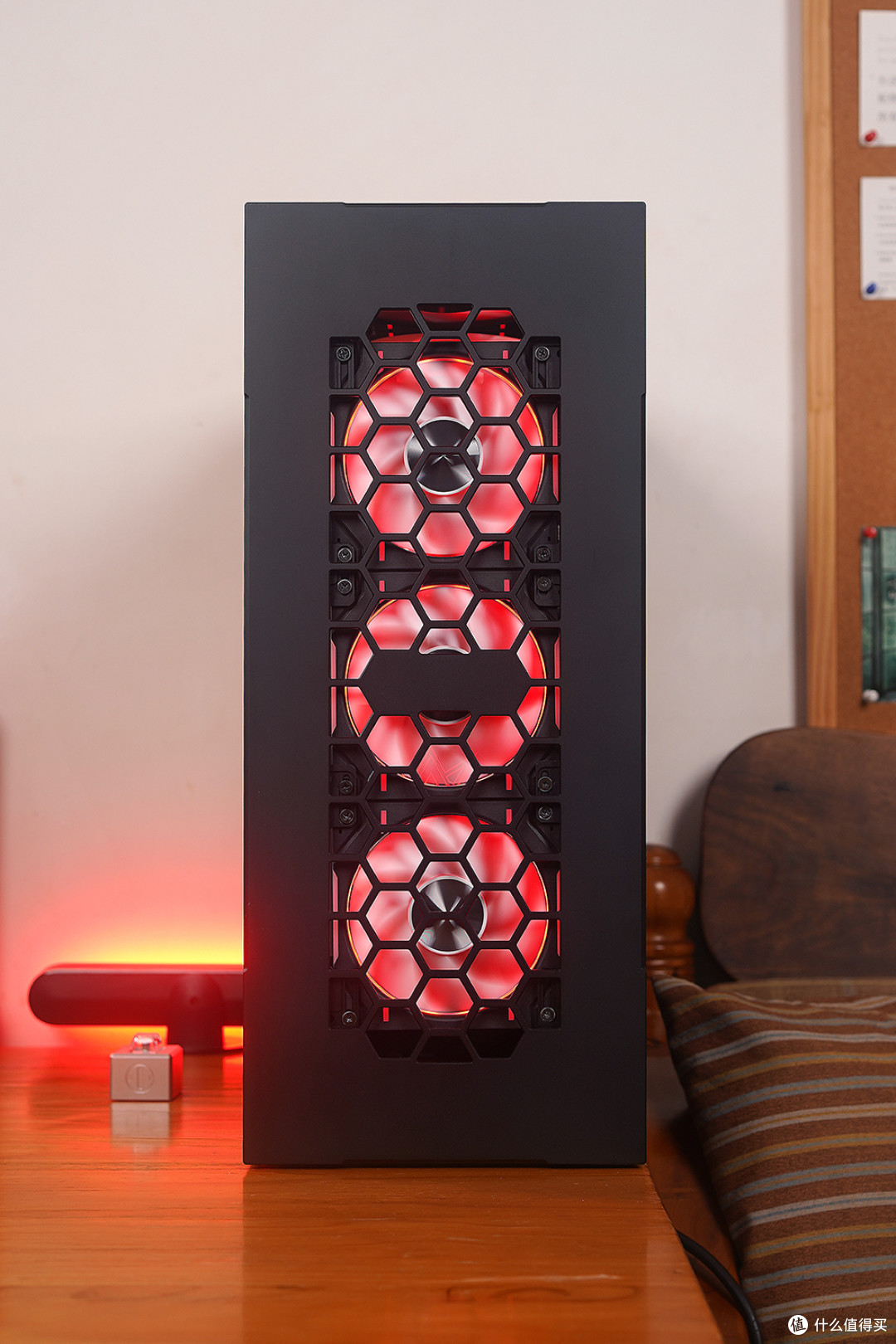

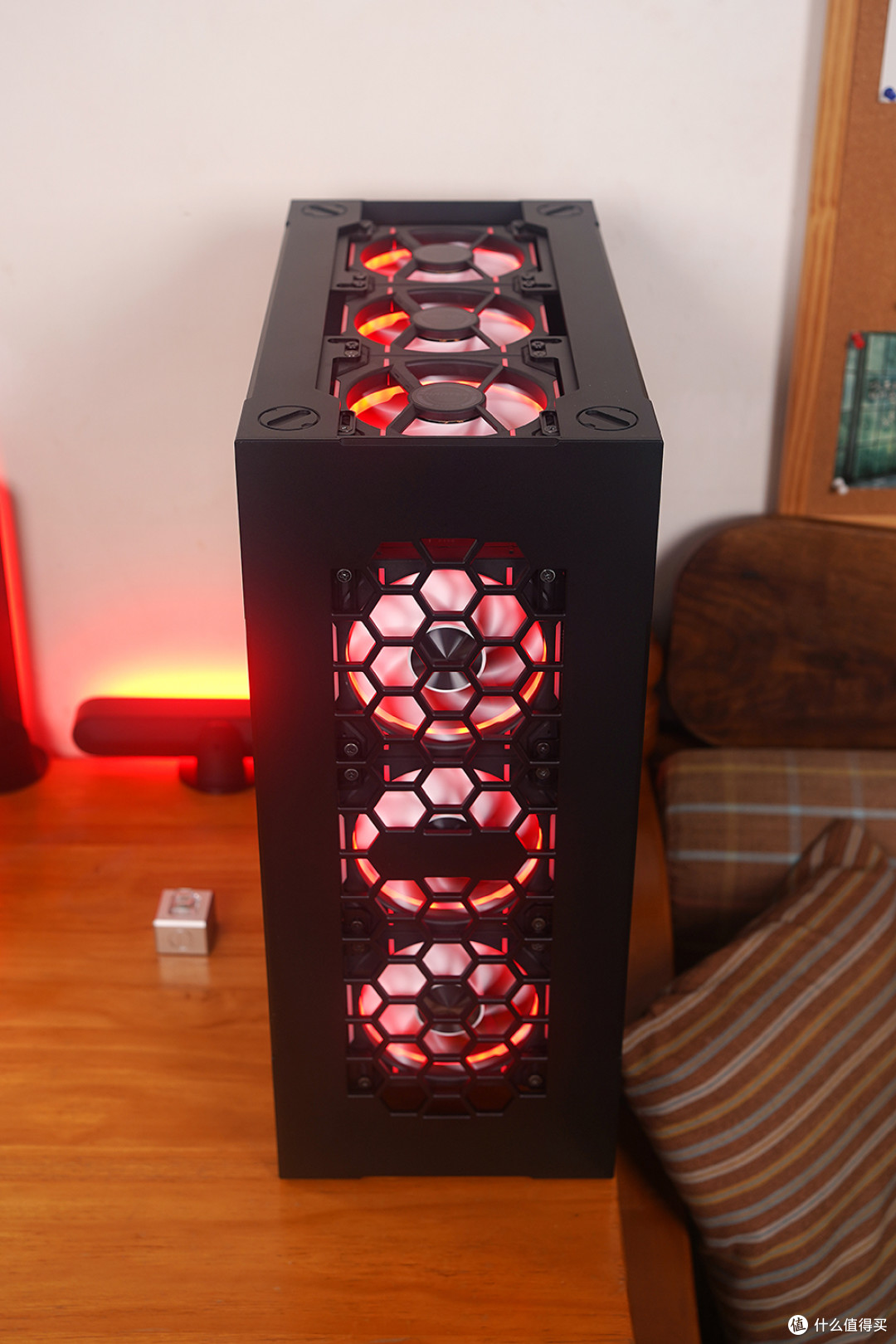

前面板以六边形散热开孔为视觉重心，开孔边缘均经过精细的 CNC 倒角处理，细节非常的考究。
前置风扇位出厂附带有防尘网，这边为了展现更好的视觉效果，并没有安装。

aboStudio Setup Medium 机箱的右侧走线区域同样考究，厂家贴心附带了好些 3D 打印的线夹。
此外，线夹还内置了防脱落螺丝，安装稳固且便捷，大幅降低了理线难度，实际走线效果规整清爽。
对应背板则预留了好多适配孔距的螺丝孔位，方便玩家根据需求灵活固定。

机箱风扇统一选用的是追风者 D30 积木风扇（ 前置 120mm×3 进风，顶部 120mm×3 排风，尾部 120mm×1 排风 ）。
D30 风扇采用十分便捷的组装结构设计，外观及灯光样式颇具硬朗机甲风格。

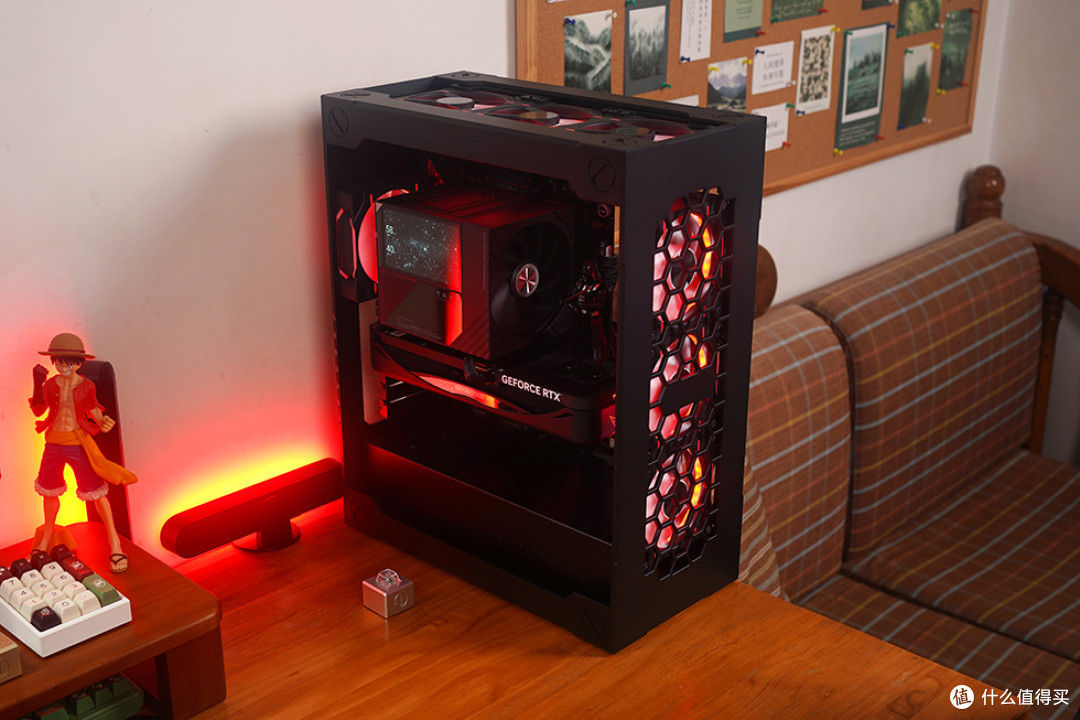

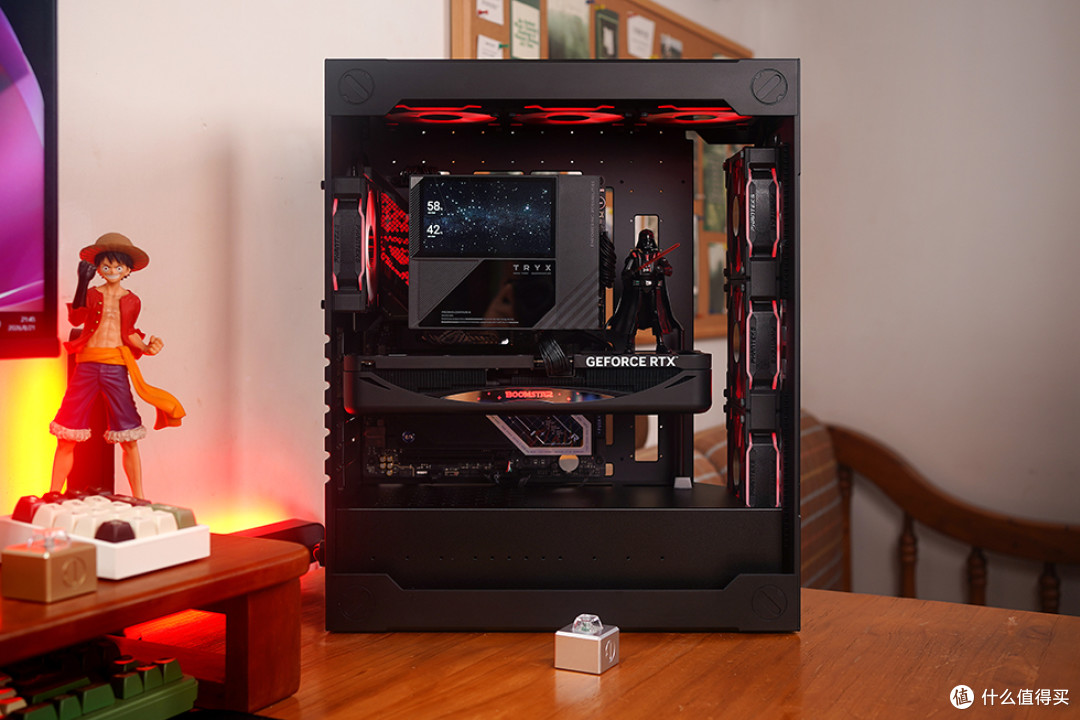

灯光统一调为红色，经典的红黑配色感觉蛮适配这款机箱的硬朗的调调，整体观感还是蛮不错的。

选用 AMD 平台， 旗舰 X870 主板 + 多核心 R9 9900X 处理器 + 大容量 64GB 内存，搭配 GeForce RTX5080 显卡。
游戏高帧畅玩，渲染输出也干脆利落，娱乐生产力两头不落下。

主板选用的是华硕 ROG STRIX X870E-E GAMING WIFI7 NEO 属于 ROG Strix 系列的旗舰型号，定位略低于纯血的 ROG Crosshair 系列，但在功能和用料上依然非常扎实！

这款主板最大亮点是其通过优化的 PCIe 通道设计，确保显卡能始终运行在 PCIe 5.0 x16 全速状态，不会因为安装多个高速 SSD 而被迫降速。

主板采用 18+2+2 相供电、可以轻松驾驭旗舰 CPU 。板载 Wi-Fi 7 和 5G 网卡、后置双 USB4 接口以及支持 DDR5 9600+ 高频内存等旗舰规格等等等..... 非常适合追求一步到位的硬核玩家，特别是要海量高速存储的内容创作者选用。

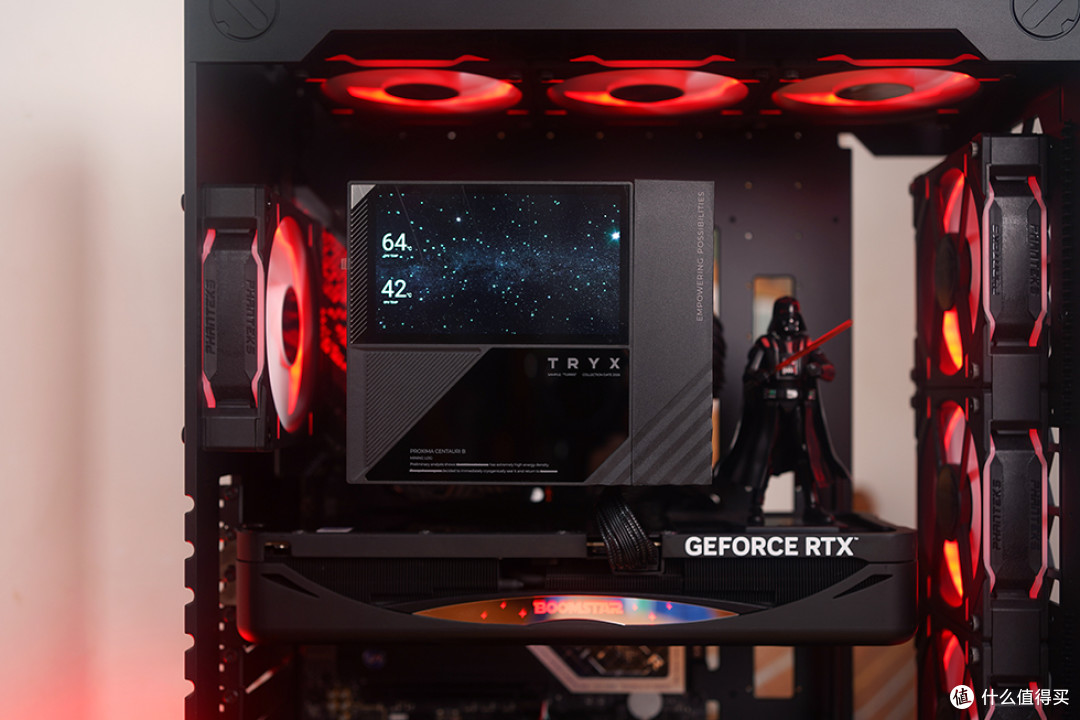

搭配定位高端的 TRYX 创氪星系 TURRIS 风屿 620 塔式风冷散热器。
散热器核心定位是 “ 高效散热 + 极致静音 + 个性屏显 ”，专为追求安静高效运算环境、注重装机美学的用户设计。

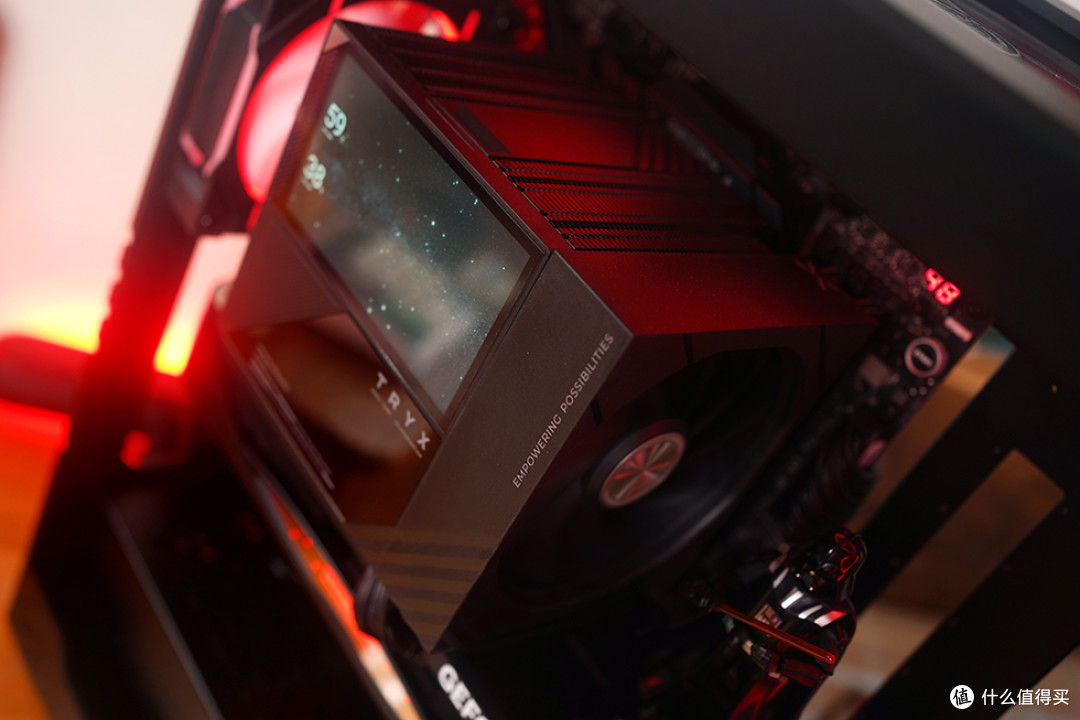

顶盖 5 英寸 LCD 屏幕是风屿 620 的核心亮点之一，也是其区别于传统风冷散热器的关键所在，兼顾了实用性与可玩性。

屏幕采用 1280×720 分辨率、60Hz 刷新率，亮度达到 500 尼特，显示清晰、色彩鲜艳。
通过驱动支持实时硬件状态监控，可显示 CPU、GPU、内存的温度、占用率、功率等核心参数，让用户随时掌握硬件运行状态，同时支持个性化内容展示。

搭载两把 TRYX ROTA 120 风扇，前部风扇转速为 500-1850±10%RPM，中部风扇转速为 500-1800±10%RPM。
采用滑动快拆结构，弹珠滑轨段落分明，拆装时只需向上提拉即可轻松取下。

前置风扇支持向上滑动调节，可以适配较高内存条。
但为了不影响整体观感，建议还是选择矮马甲内存吧！这边搭配的是十铨科技 EXPERT 引领者 DDR5 6000MHz 32GB×2 大容量套条。

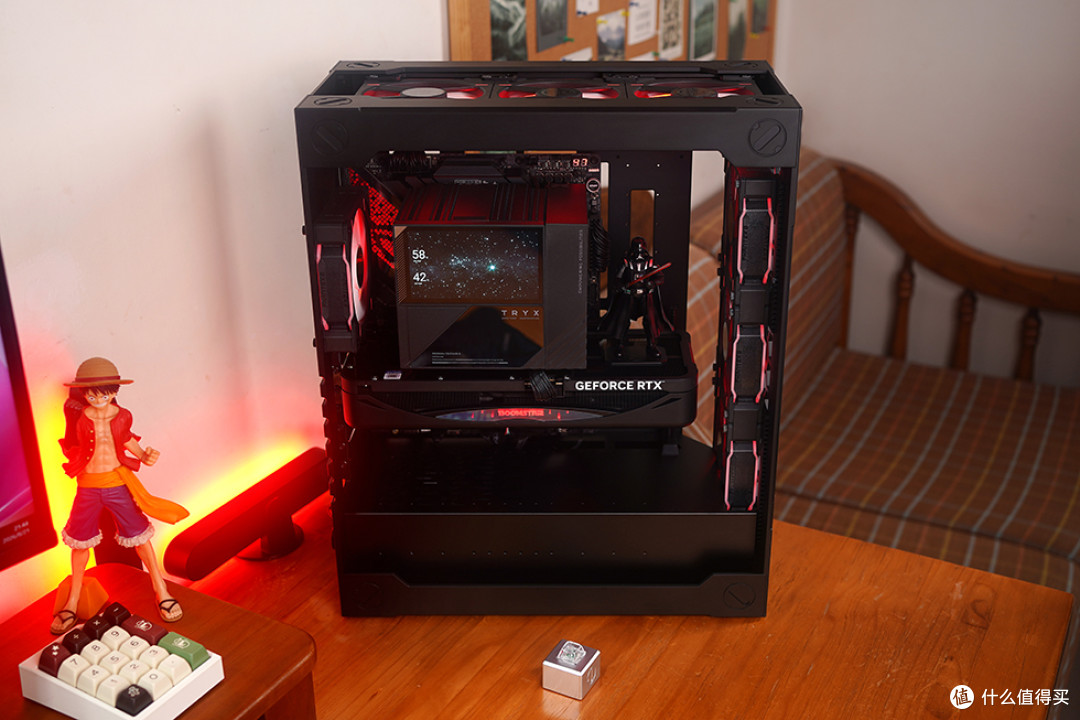

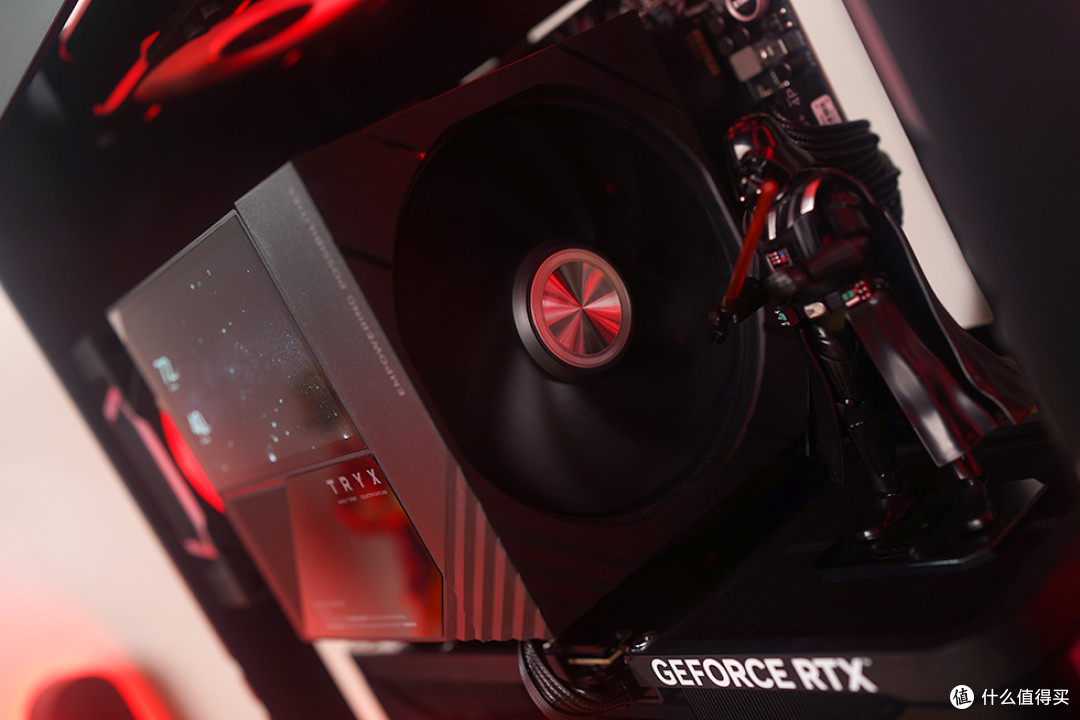

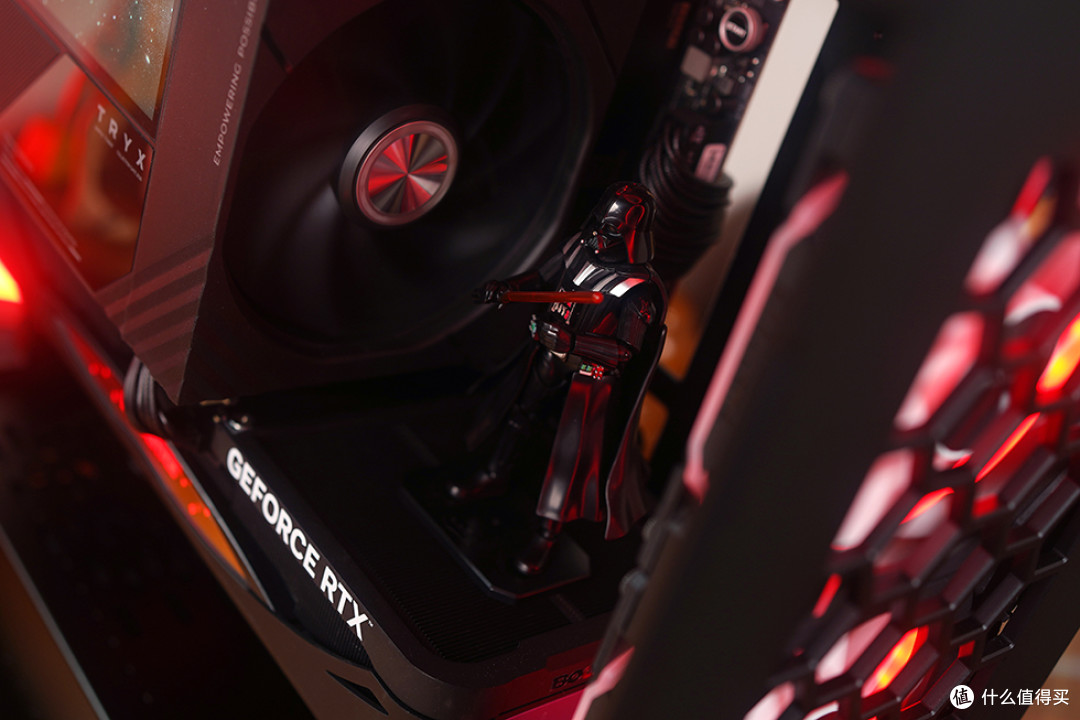

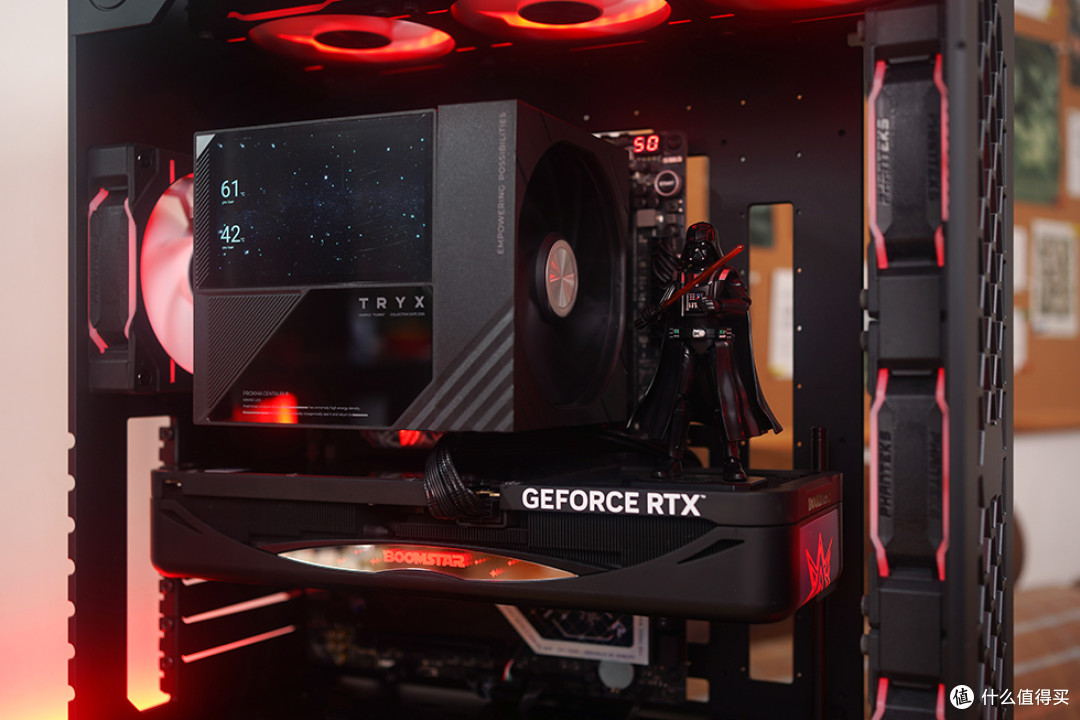

红黑配色搭配个“ 黑武士 ” 手办很合理吧！
手办是国货品牌布鲁克的拼装模型。质感还蛮不错的，细节也经得起细看，尺寸并不大，装饰效果还不错！

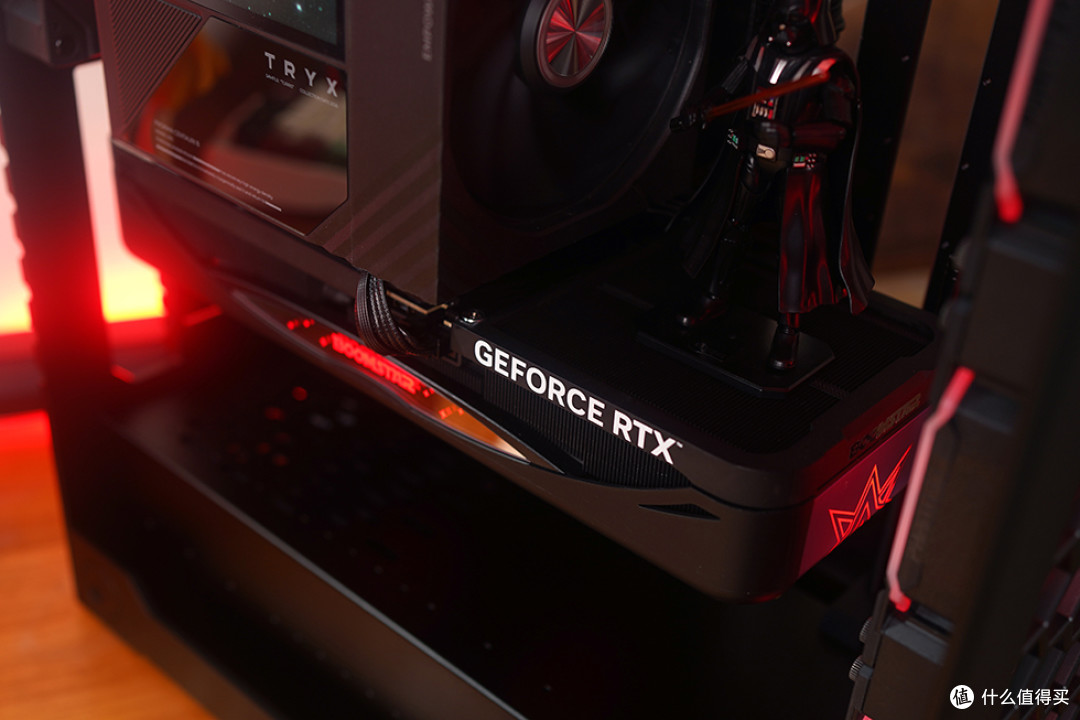

显卡选用的是影驰 GeForce RTX 5080 星曜 NOX OC。
采用最新的磁星 PRO 散热器，散热效能非常的不错！尺寸自然也是比较的足！选用它为了是让内部看着更为的饱满！
官标含挡板 345×155×56mm / 不含挡板 332×139×56mm。

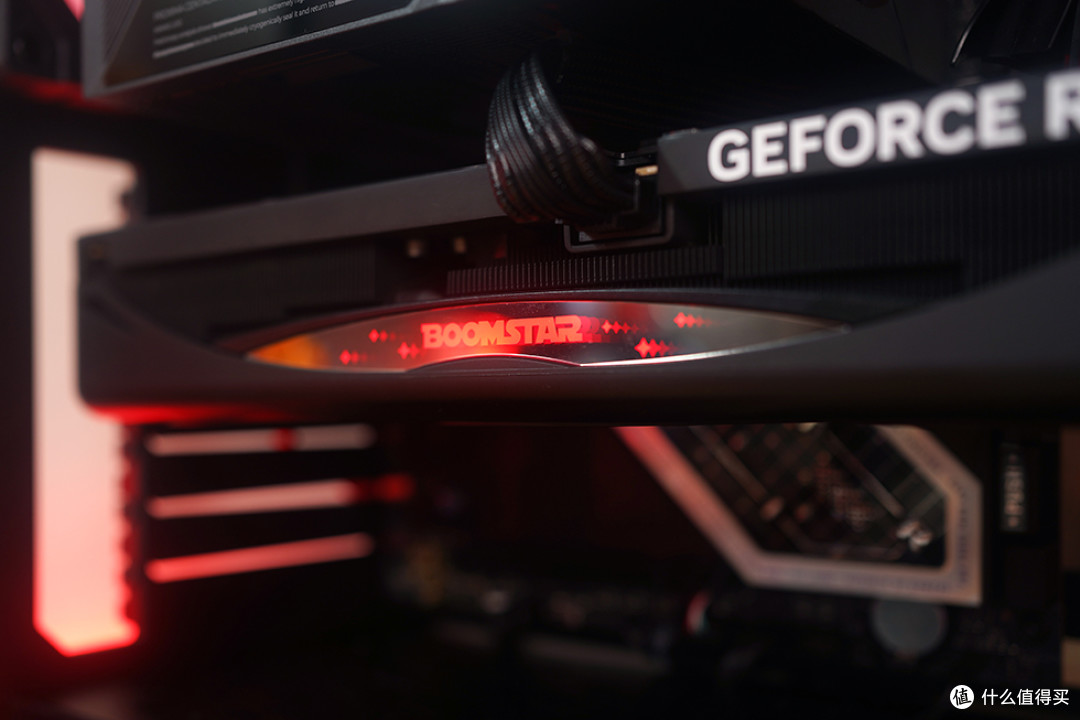

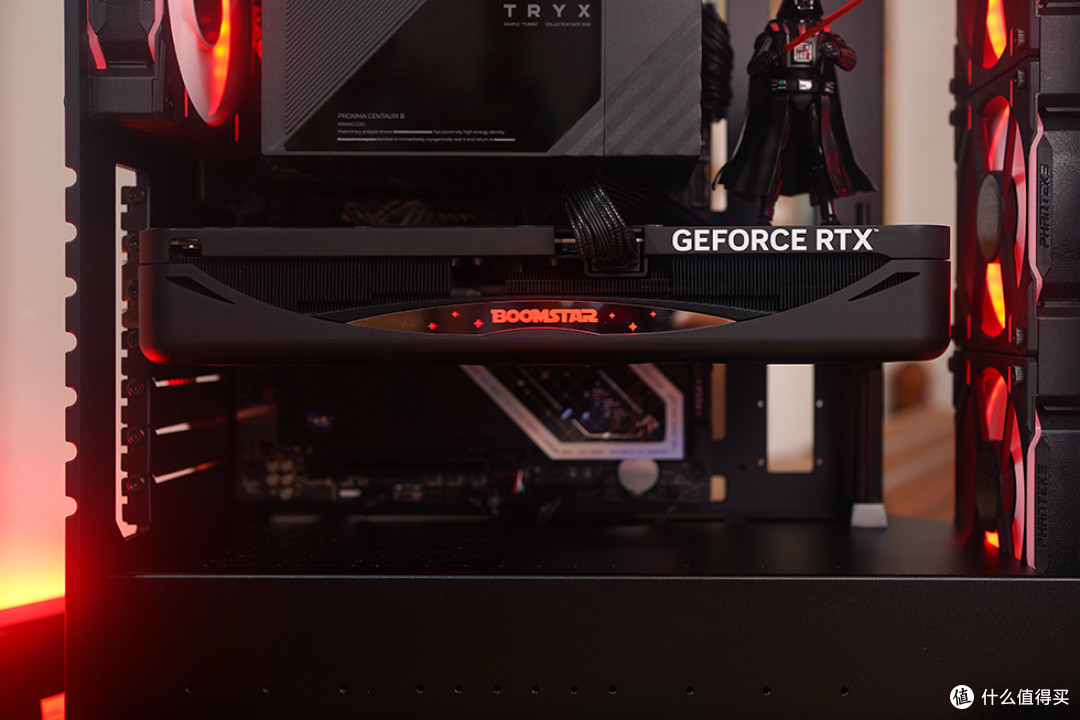

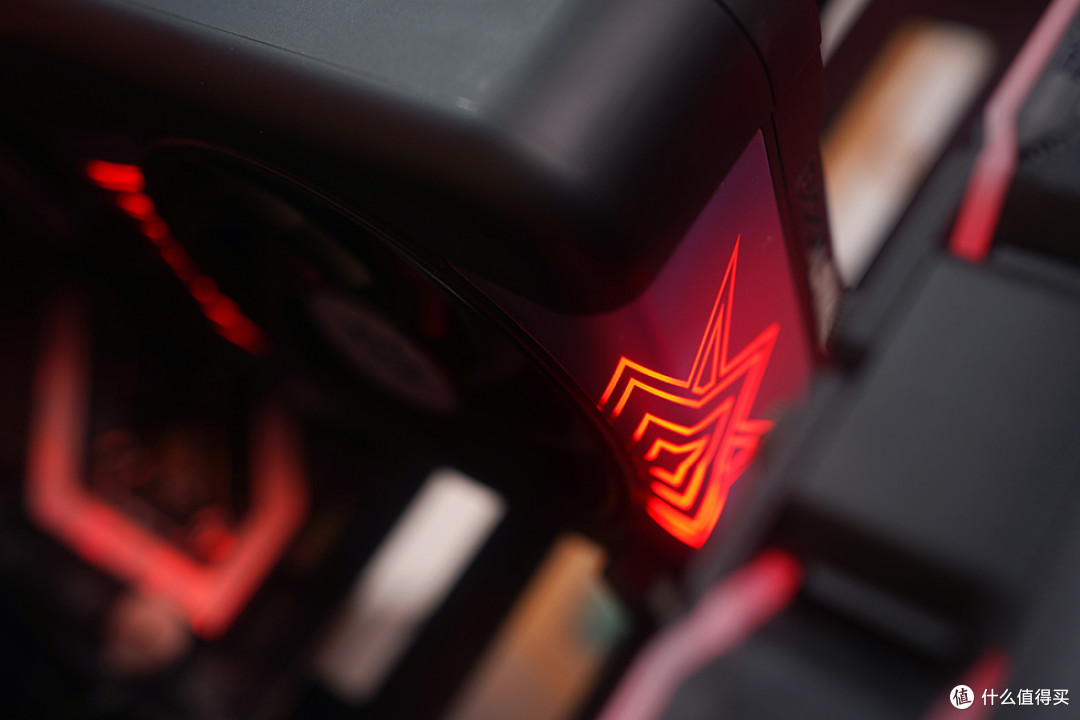

显卡侧面居中为镜面的灯光铭牌，配有星曜 BOOMASTAR 的无限 ARGB 灯效。

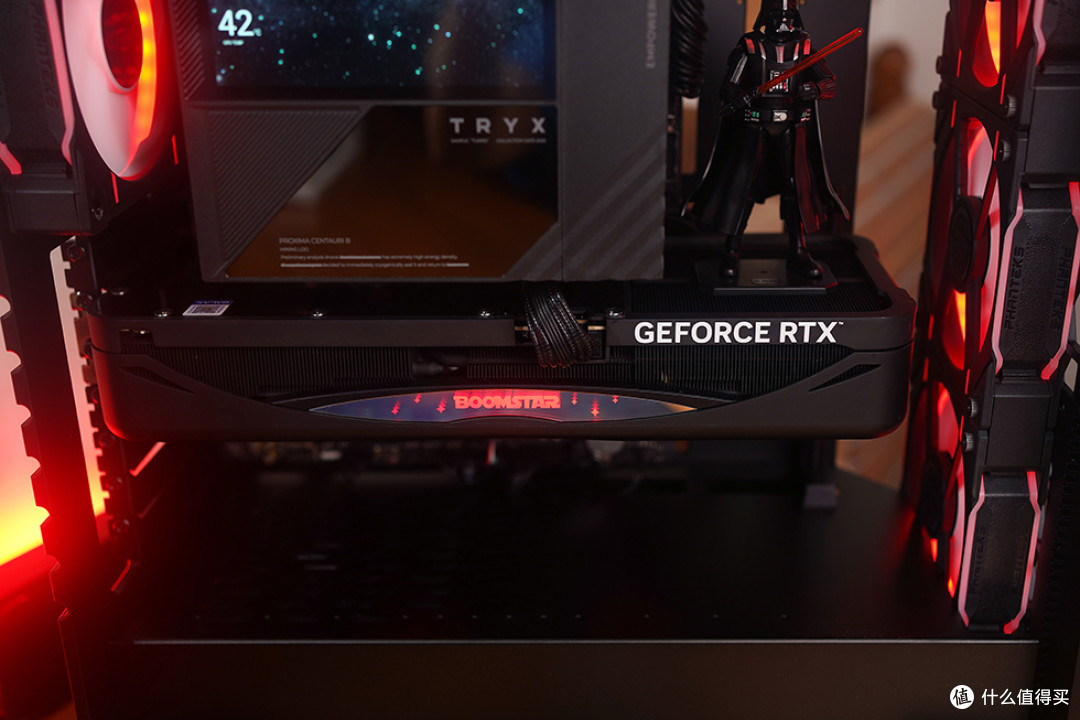

显卡的正面与末端也还有星曜元素的灯光设计，横贯至正面风扇中间的 IML ARGB 穹顶灯。

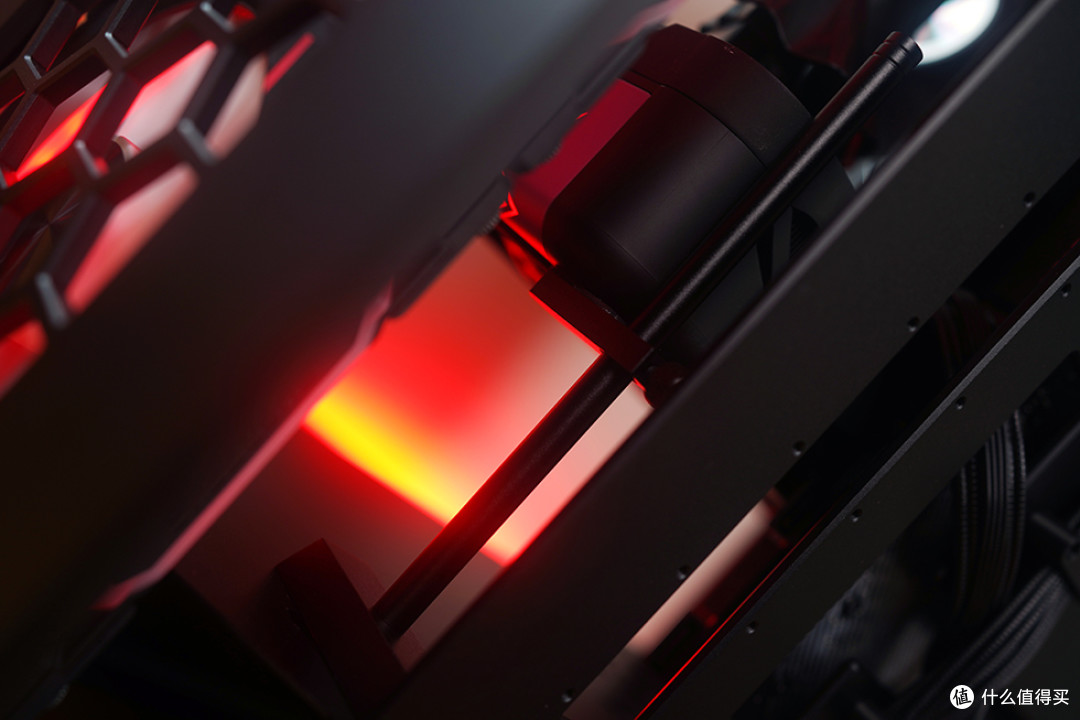

此外，显卡还附带有支撑架，这边安装在显卡的内侧。
可以避免了视觉上的突兀感，兼顾了实用性与视觉整洁度，世纪支撑效果同样稳固可靠。

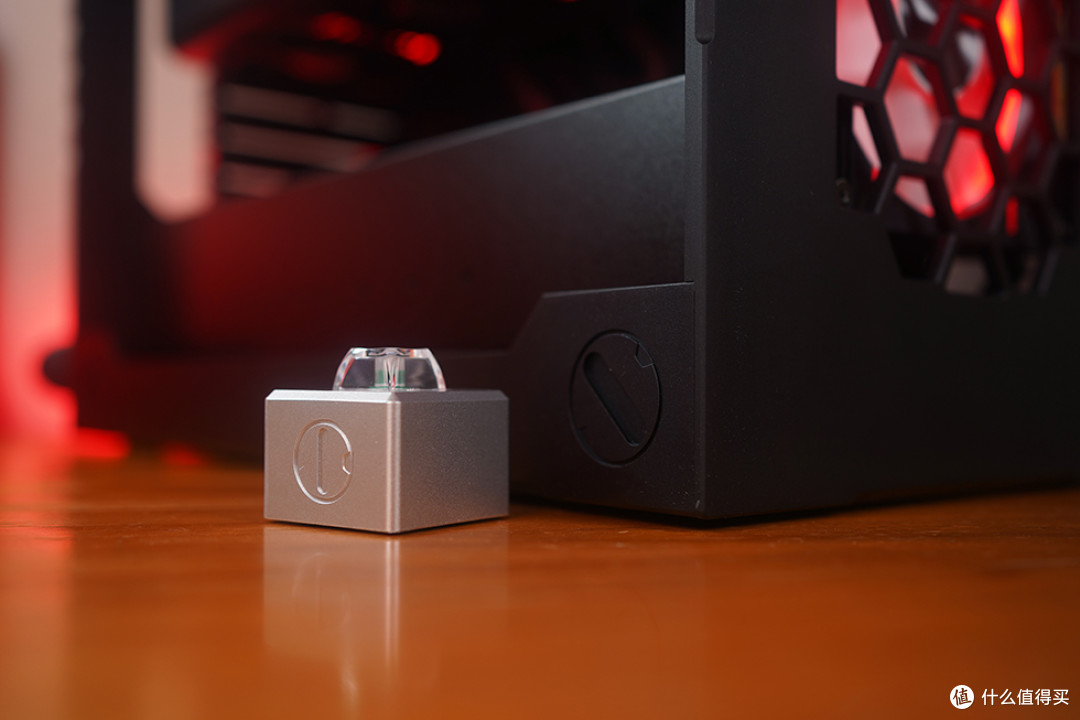

由于 Setup Medium 机箱并未内置开机按键，因此配了 aboStudio 自家的无线开机模块。
安装过程简单便捷，模块本体同样采用铝合金材质，做工精致，与机箱风格高度统一。
开关部分选用键盘机械轴，并附带透明键帽，按压时伴有红光提示，触感清晰，给到开机不一样的使用体验。

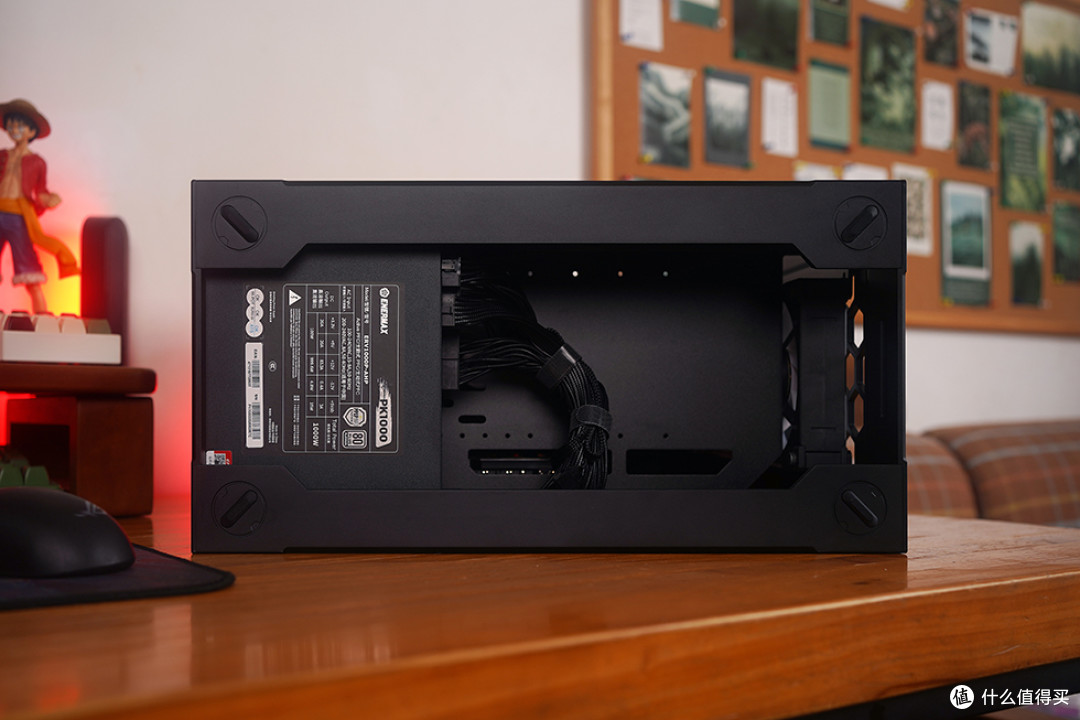

机箱底部与顶部结构一致，均为镂空设计，四个边角圆形图案安置了条状脚垫，高度不高，比较贴合桌面。
因此，电源采用风扇朝上的安装方式。装机选用的是安耐美白金竞蝠 PK1000W ATX3.1 白金全模电源，是一款性价比非常不错的高瓦数白金电源。

「配件介绍」
主板选用的是华硕 ROG STRIX X870E-E GAMING WIFI7 NEO。

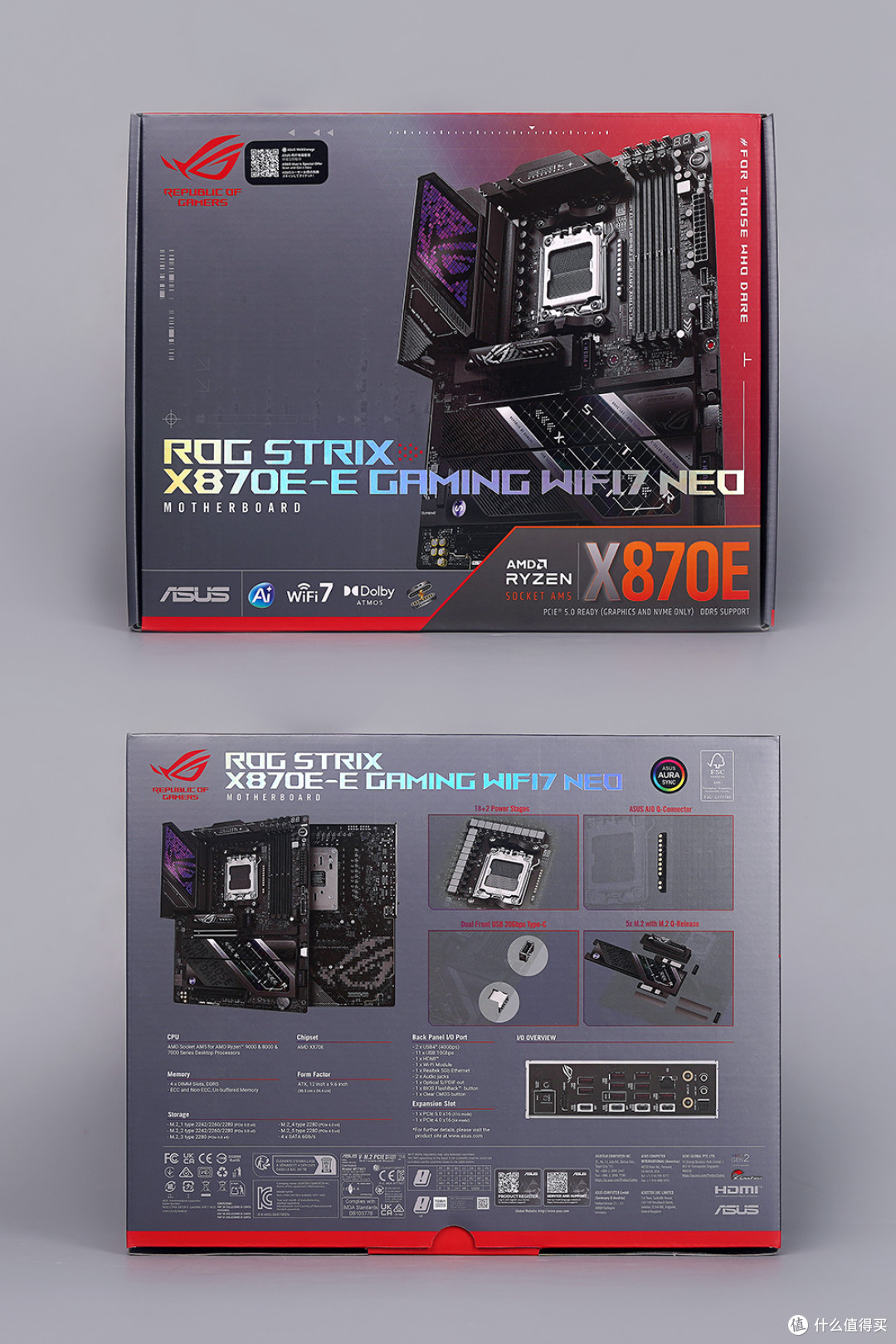

包装风格较以往 Strix 系列更为的简约一些，整体采用红灰配色，正面以主板渲染图搭配镭射印刷的型号字样，视觉层次分明，右上角点缀 ROG 标识，下沿右侧为 AMD X870E 统一图案，左侧则排列特性图标与 ASUS 标识，信息一目了然。背面通过图文展示主板的核心卖点，辅以列表描述规格信息，便于玩家快速了解主板。

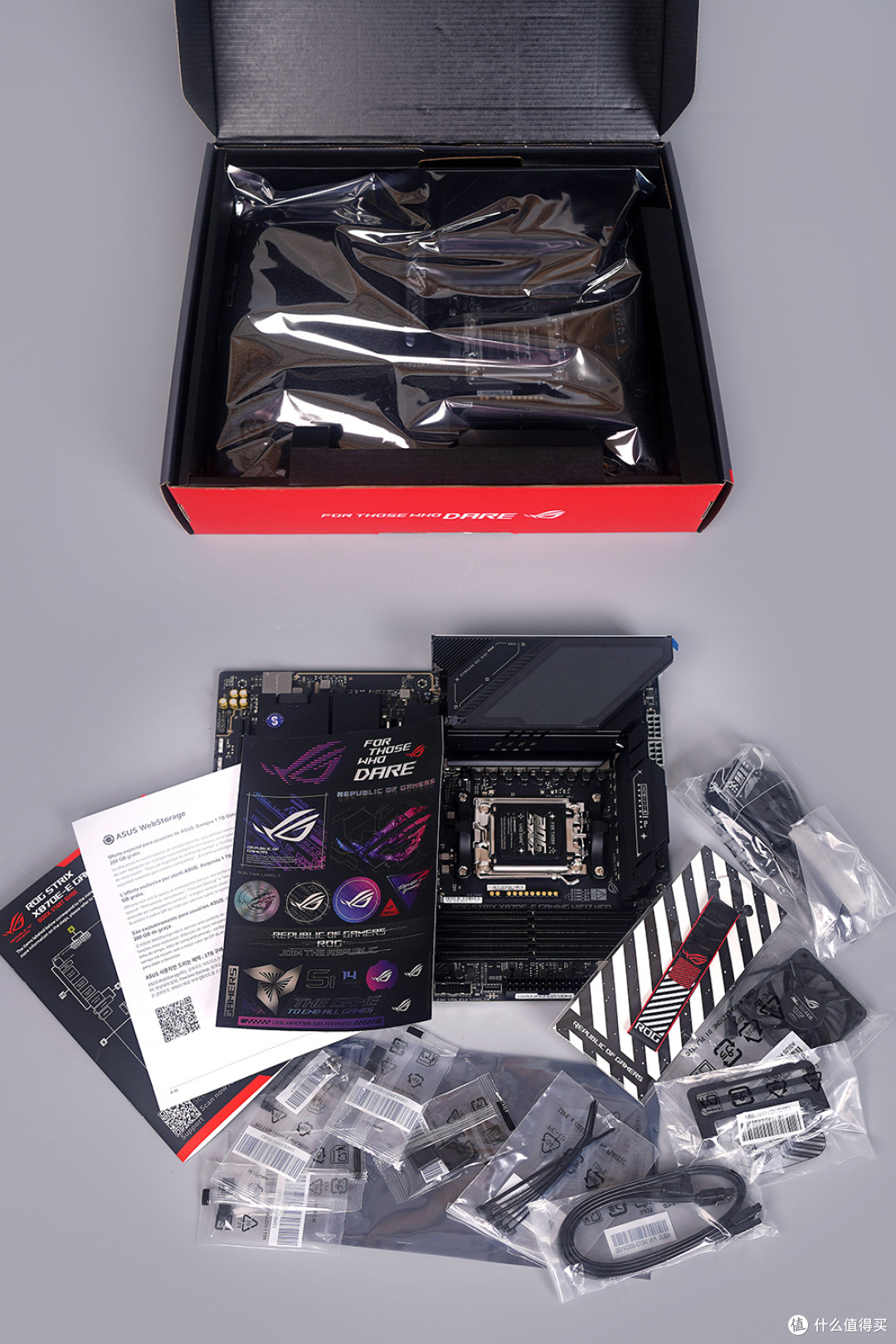

内采用双层结构，纸托包裹设计，上层主板，主板外覆静电袋，袋内还附加黑色泡棉提供双重缓冲保护。
下层收纳相关附件，包含有信仰贴纸、周边挂件、两份说明书、Wi-Fi 天线、小风扇与支架、SATA 数据线、装机扎带、M.2 SSD 固定件及各种的垫片。

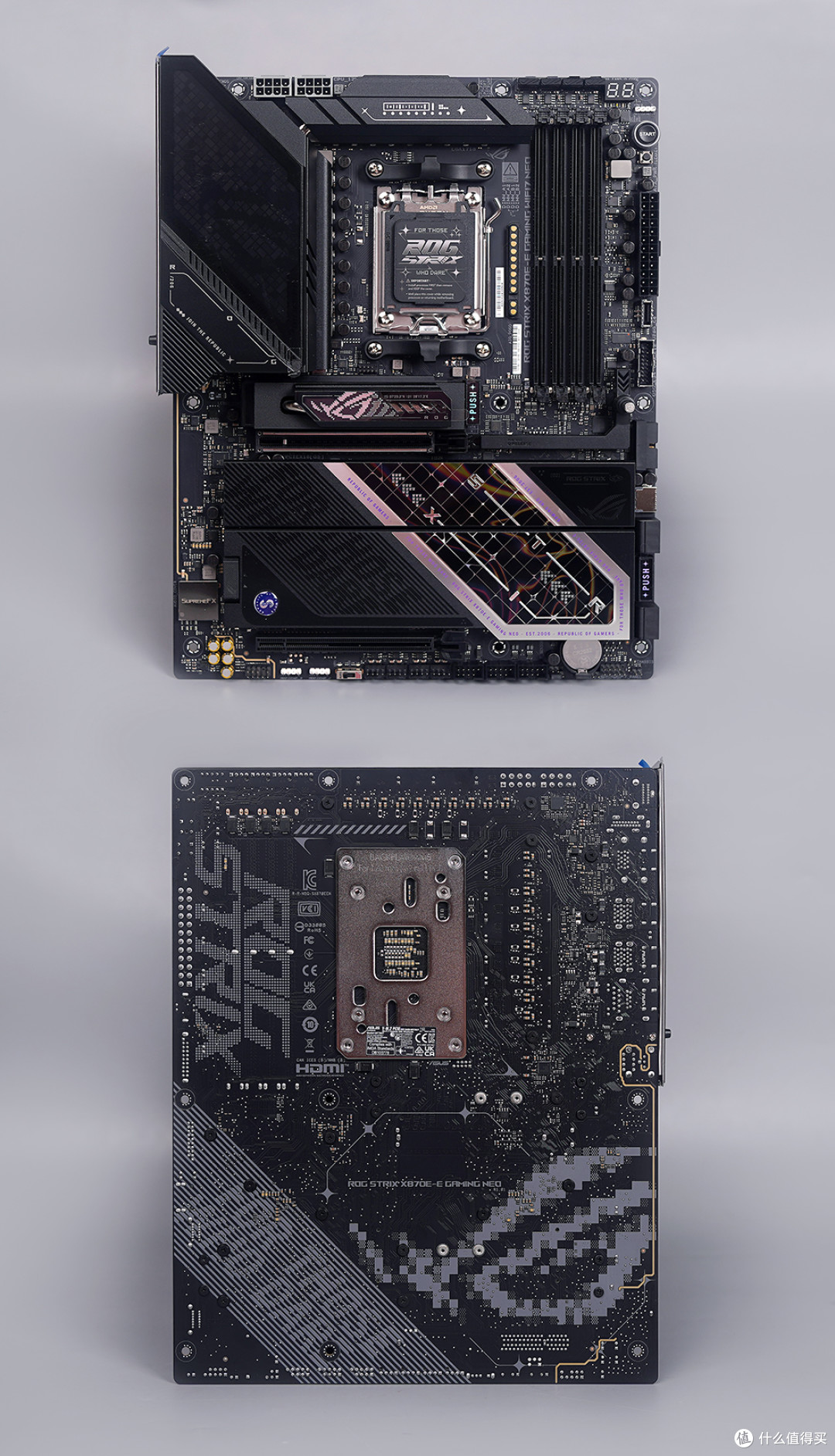

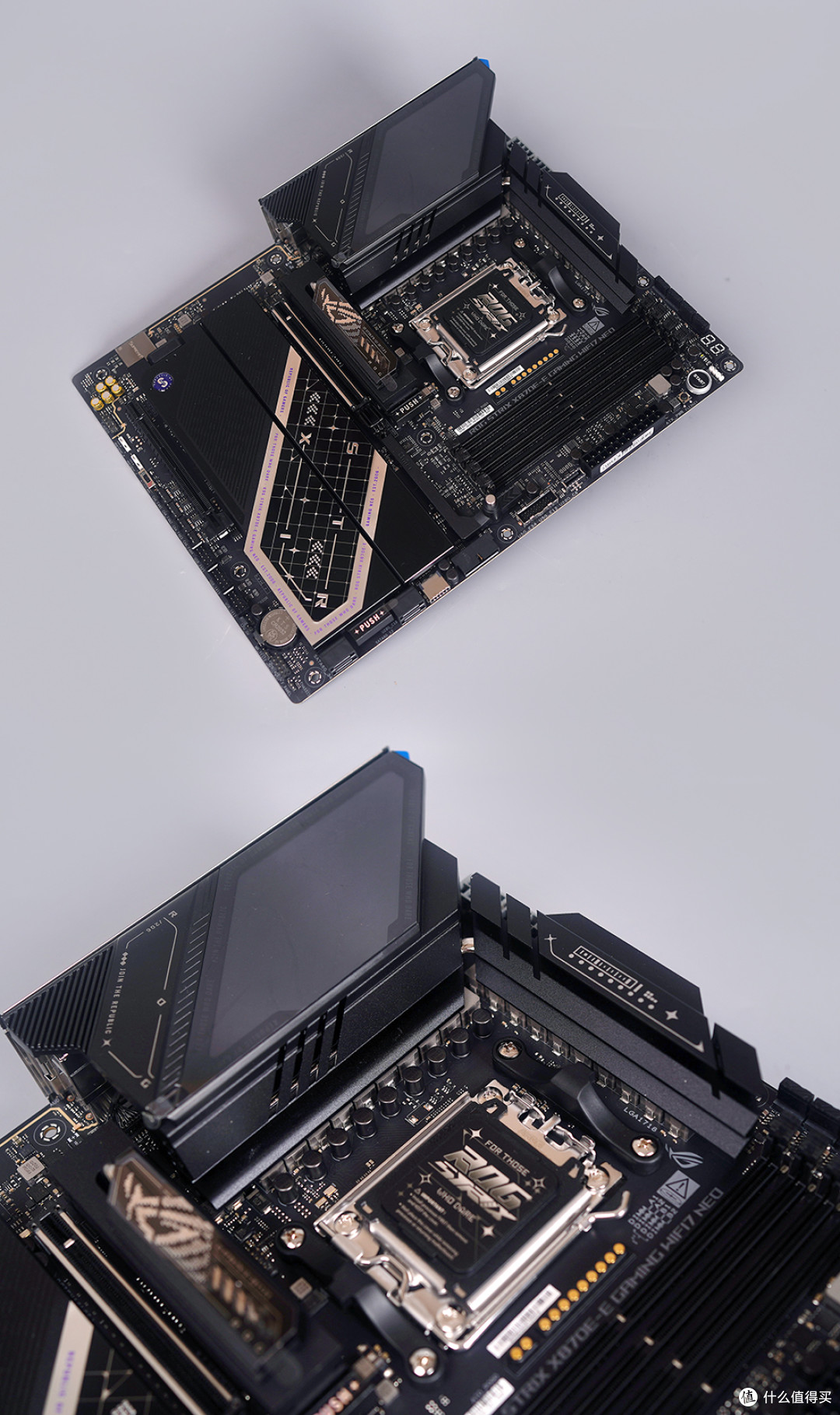

主板外观延续了 ROG 家族标志性的设计语言，以深邃黑为主基调，辅以科技感十足的线条与灯饰元素。
覆盖了大面积的金属散热马甲，表面点缀 ROG 标识与元素，下半部分尤为醒目的类火焰波纹图案，成为整块主板的视觉重心。
主板的背面同样配有 ROG 标识与元素点缀。

主板采用标准 ATX 版型规格，2OZ 铜服务器级 8 层 PCB 设计，专为高阶玩家打造。
采用 18+2+2 相供电设计（ 每相额定电流高达 ‌110A ），足以轻松驾驭旗舰级 CPU，即便是极限超频玩家也绰绰有余。
此外，主板还整合了多项 AI 智能功能，通过简单操作即可轻松释放 CPU 的额外性能潜力。

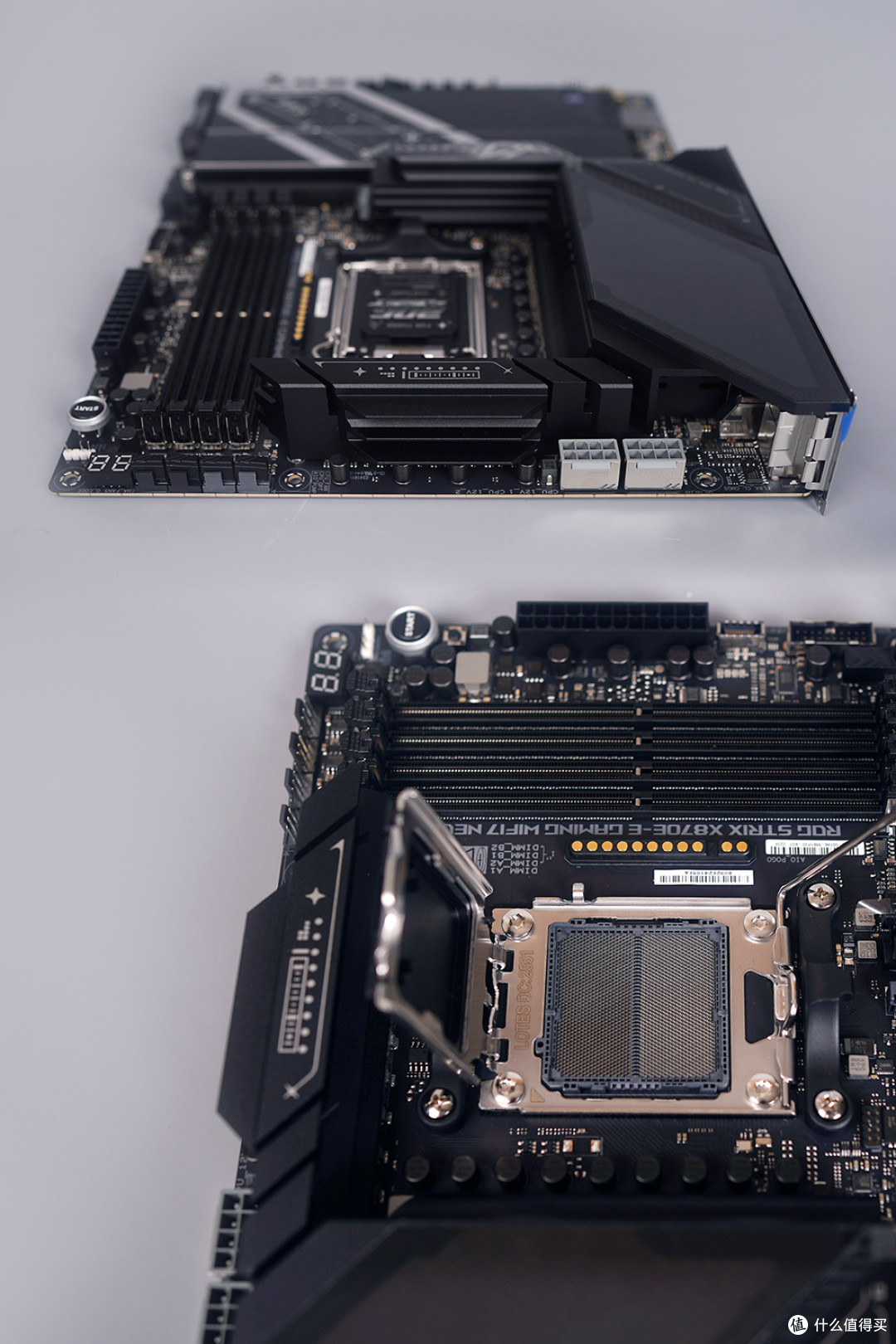

MOS 配备厚实的金属散热装甲，为供电模组在高负载下的稳定运行提供有力保障，双 8Pin ProCool II CPU 供电接口，则确保高功耗处理器能够获得充足的电力输入。
AMD Soket AM5 接口，支持 AMD 锐龙 9000/8000/7000 系列处理器，边上  AIO Q-Connector  接口，搭配自家最新水冷，可以实现“零线材”连接，让装机更简洁。

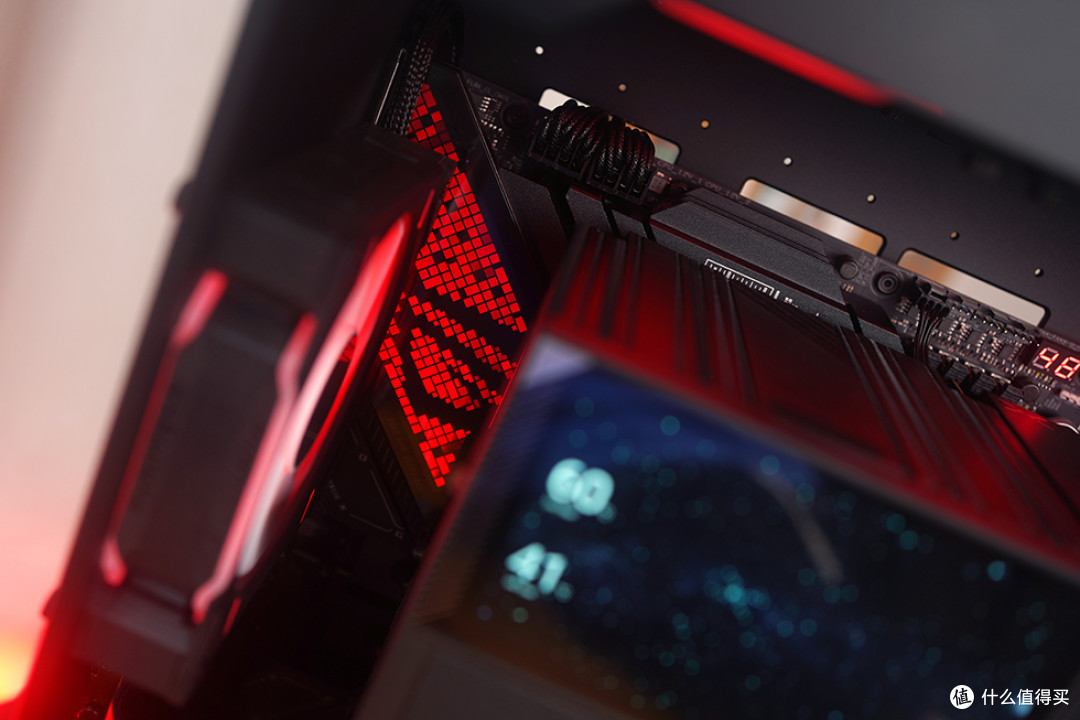

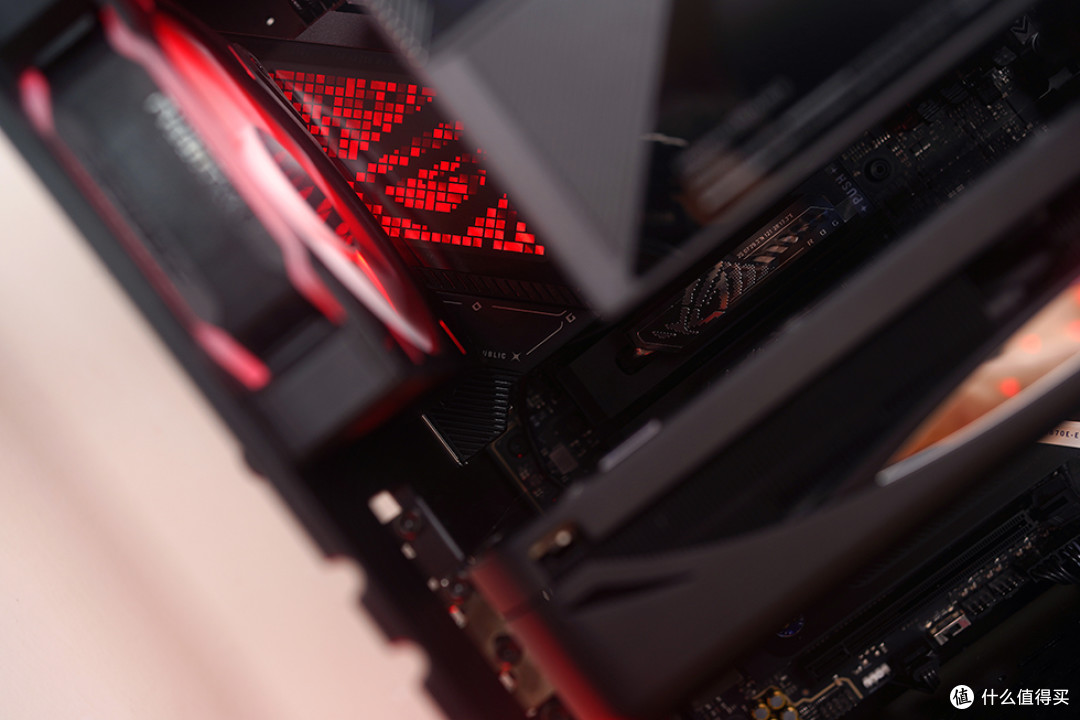

I/O 装饰模块配有点阵 ROG Logo 信仰灯板装饰。

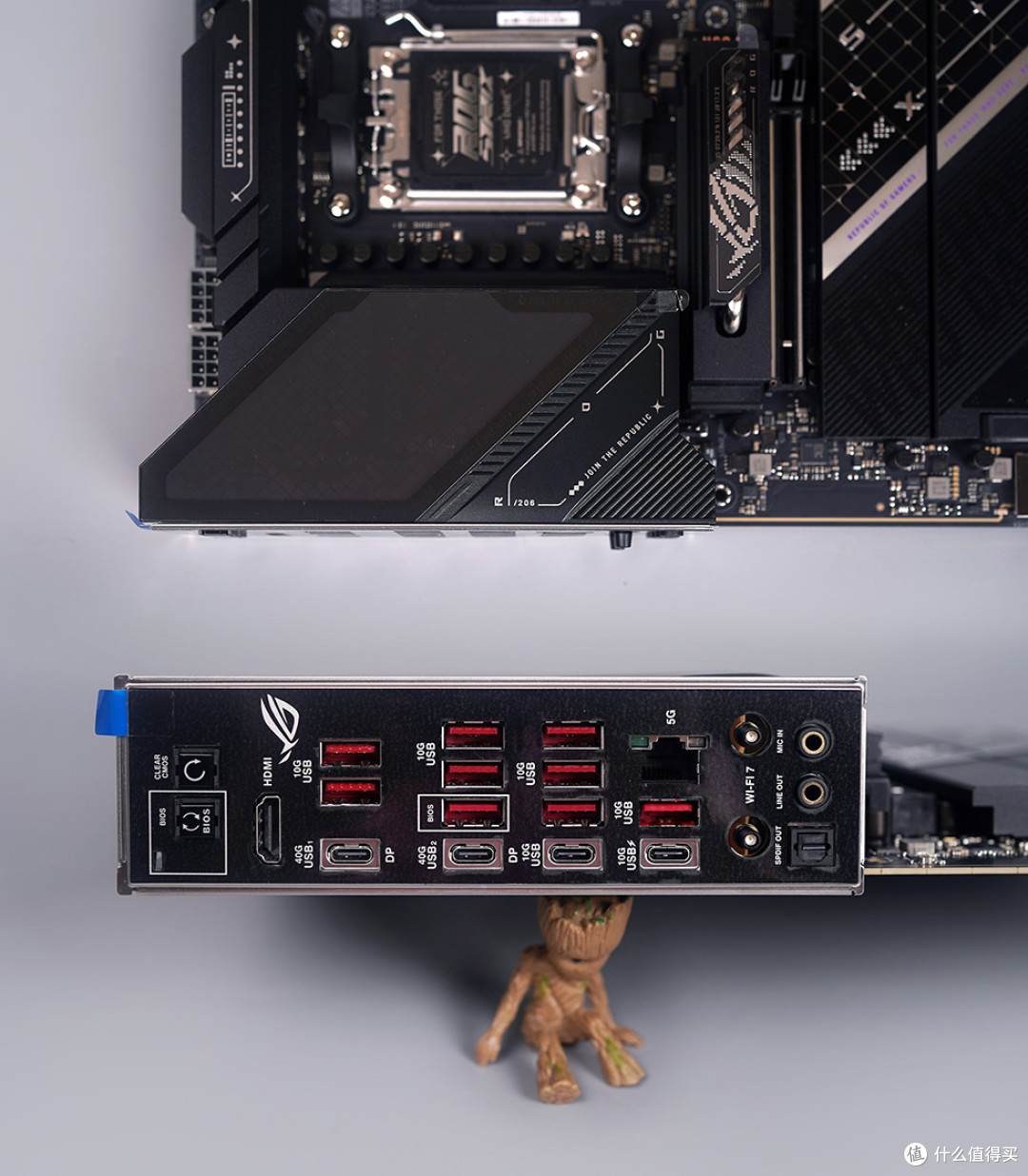

后置 IO 接口从左到右分别是 BIOS 更新与清空按键、HDMI 2.1、2× USB4 Type-C（ 40Gbps 传输、支持 DP 视频输出 ）、2× USB 10Gbps ( Type-C )、9× 红色 USB 10Gbps ( Type-A )、5G LAN 有线网卡、WiFi 7 天线接口，音频输出输入、音频光纤接口。

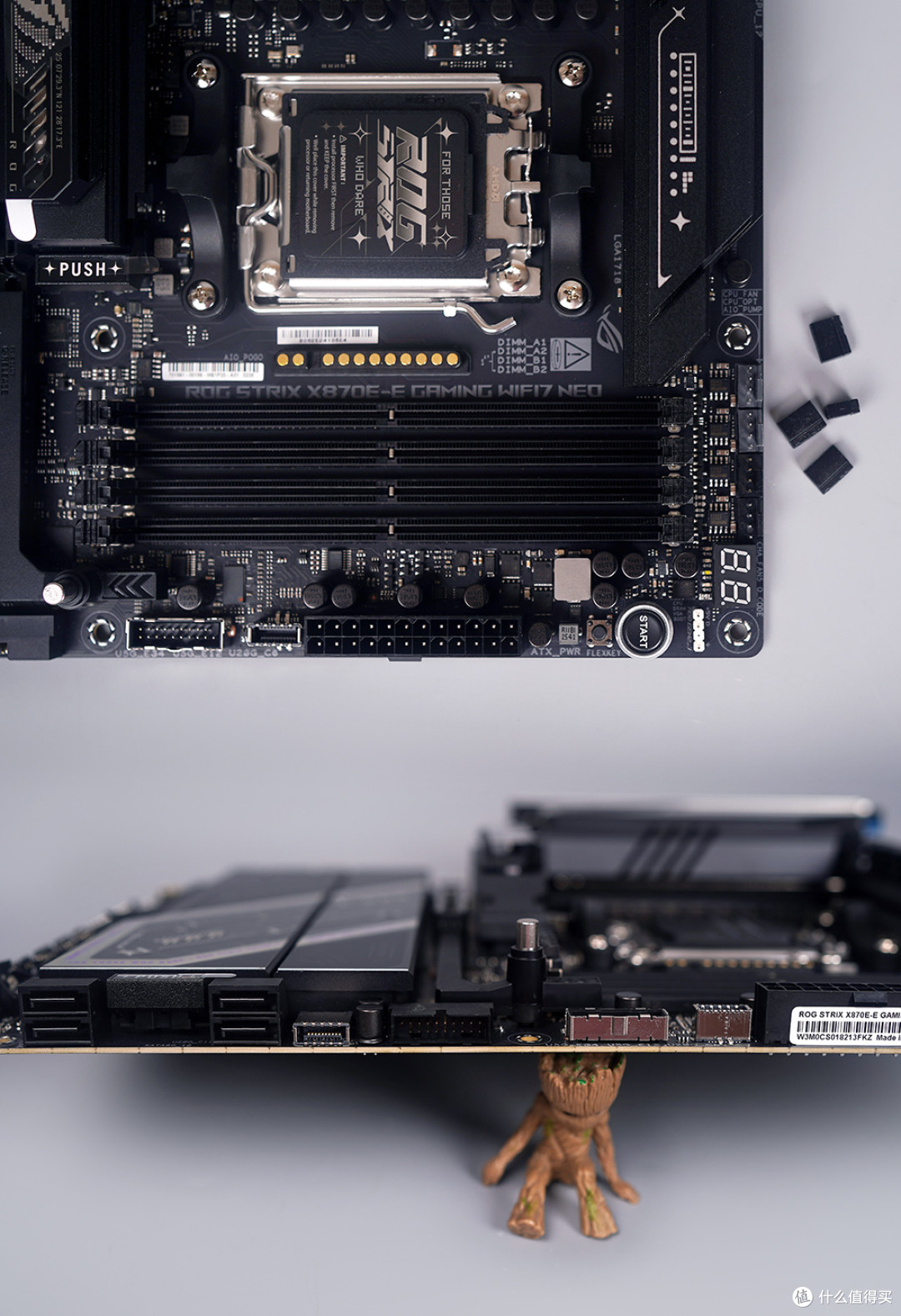

搭载四条 DDR5 内存插槽，最大可支持到 256GB 容量，采用 NitroPath 优化设计，具备增强型内存配置 ( AEMP )，内存最高频率可达 9600MHz+OC。

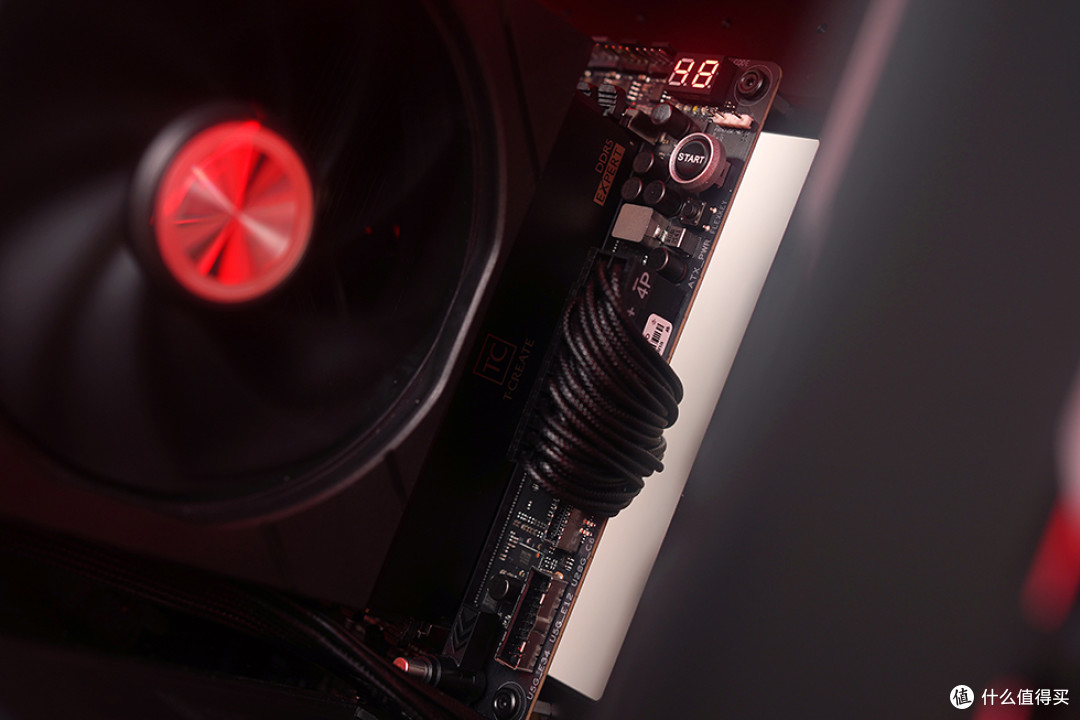

主板上沿四个 4PIN PWM 接口（ CPU OPT、CPU FAN、AIO PUMP、CHA FAN ），一个 5V ARGB 接口，配备 DEBUG 纠错灯与裸机开机按键。
24PIN 供电接口一侧，提供一竖一侧 20Gbps USB 3.2 Type-C 接口、一竖一侧 5Gbps USB-A 接口，四个 SATA 6GB 接口。

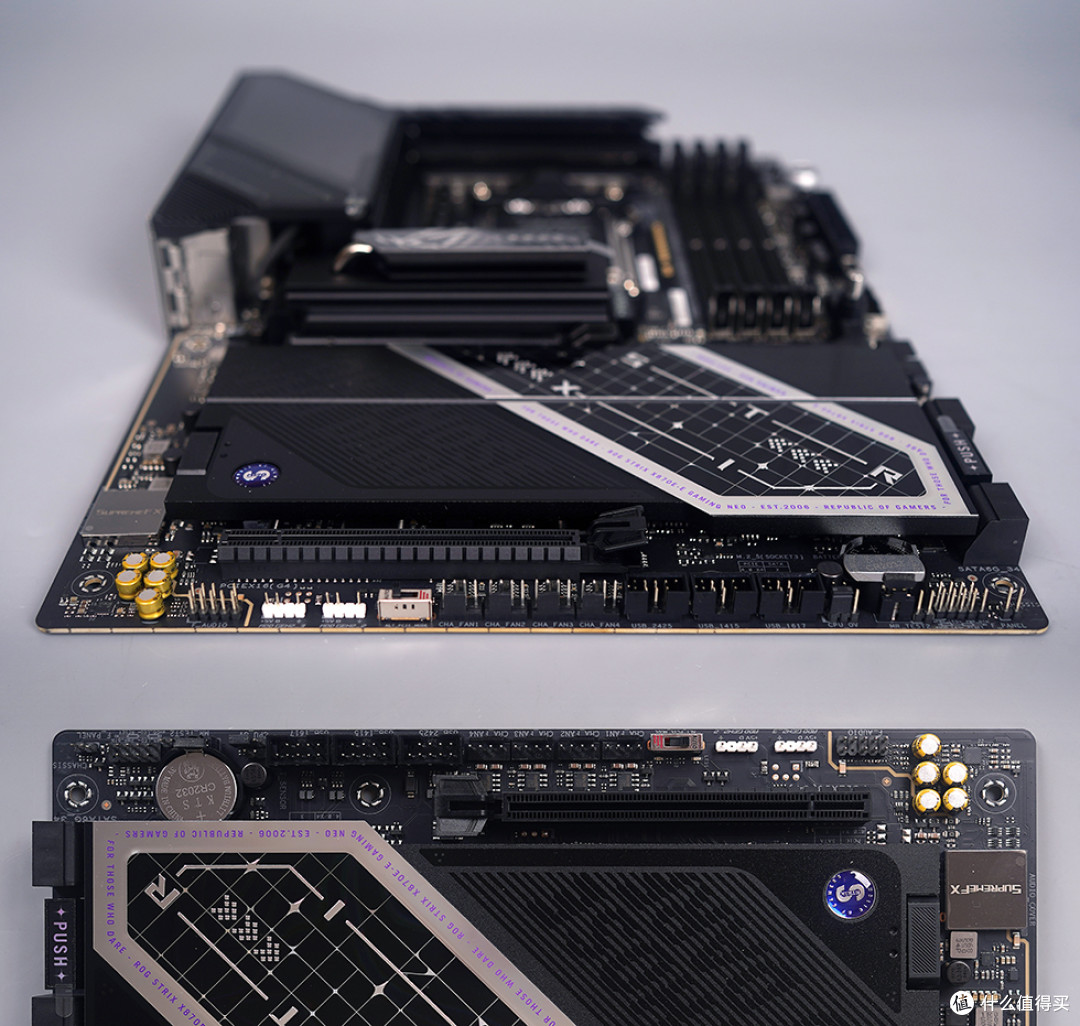

主板下沿，位置上其它的拓展接口该有都有，三个 USB 2.0 接口、四个个 4PIN PWM 接口、两个 5V ARGB 接口、HD 音频接口等等等。

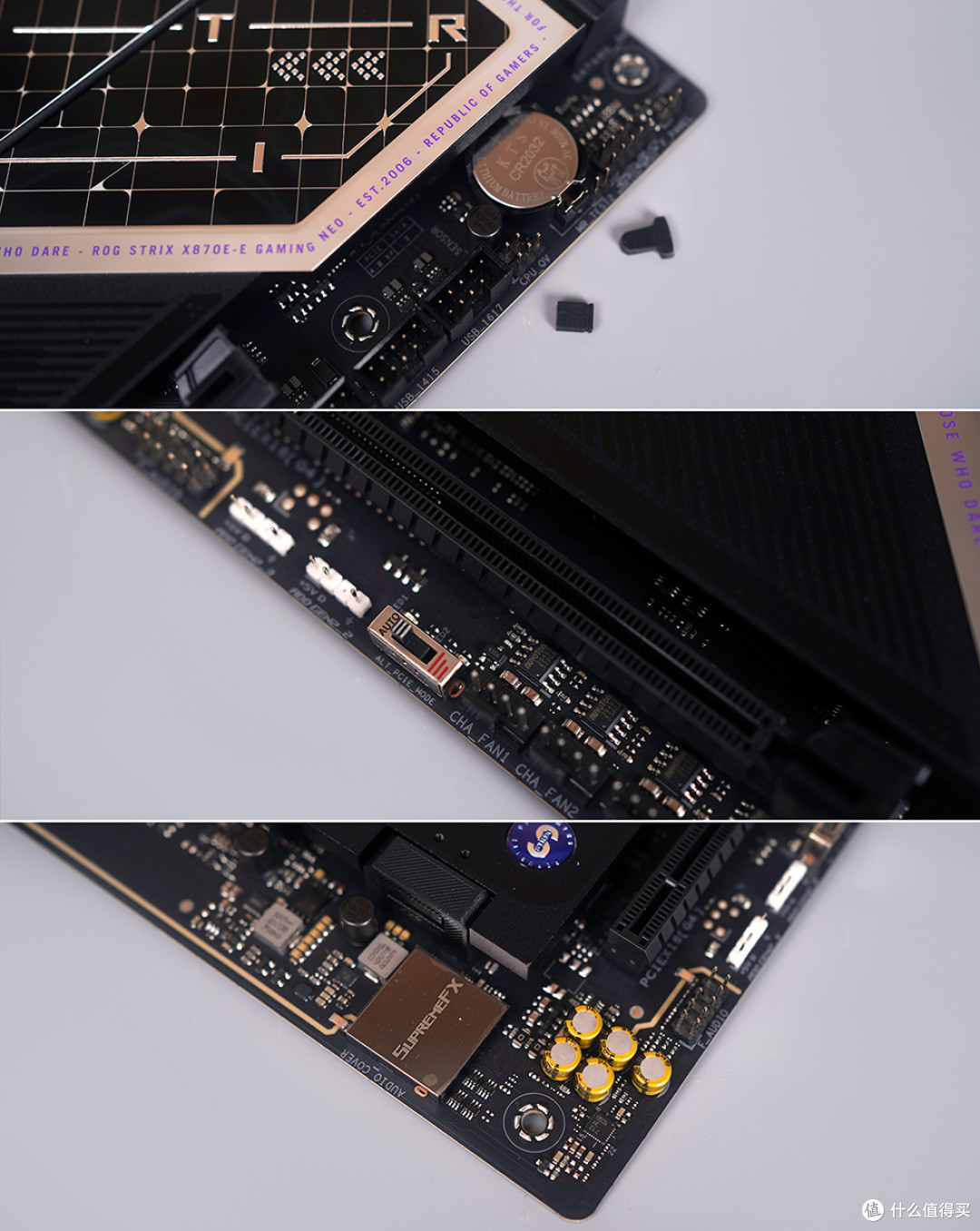

纽扣电池配有橡胶垫绝缘防短路，旁边的 CPU OV 跳线同样有保护套，日常保持覆盖即可，仅在极限超频时才用得到。
还配有 PCIe 模式切换开关 ，音频为 Realtek ALC1220P ，配备 Savitech SV3H712 AMP 耳放芯片，配有 5 颗尼吉康音频专用滤波电容提升音质。

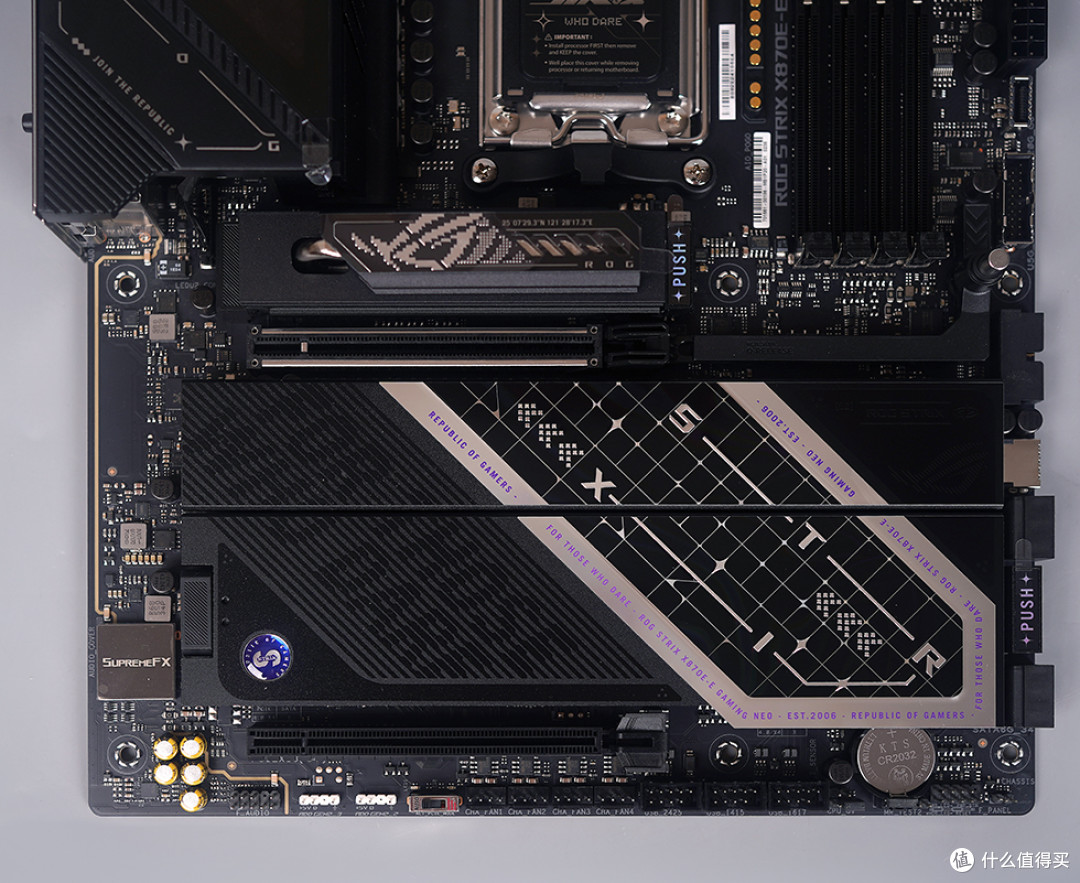

主板配备两条 PCIe5.0 ×16 插槽，第一条 PCIe 为 CPU 直出 ×16模式，配有 SafeSlot 金属加固与显卡快拆设计，兼顾耐用性与便利性。

显卡快拆采用联动机制，按下内存插槽下沿的银色圆柱按键，即可轻松将显卡从插槽中拔出。

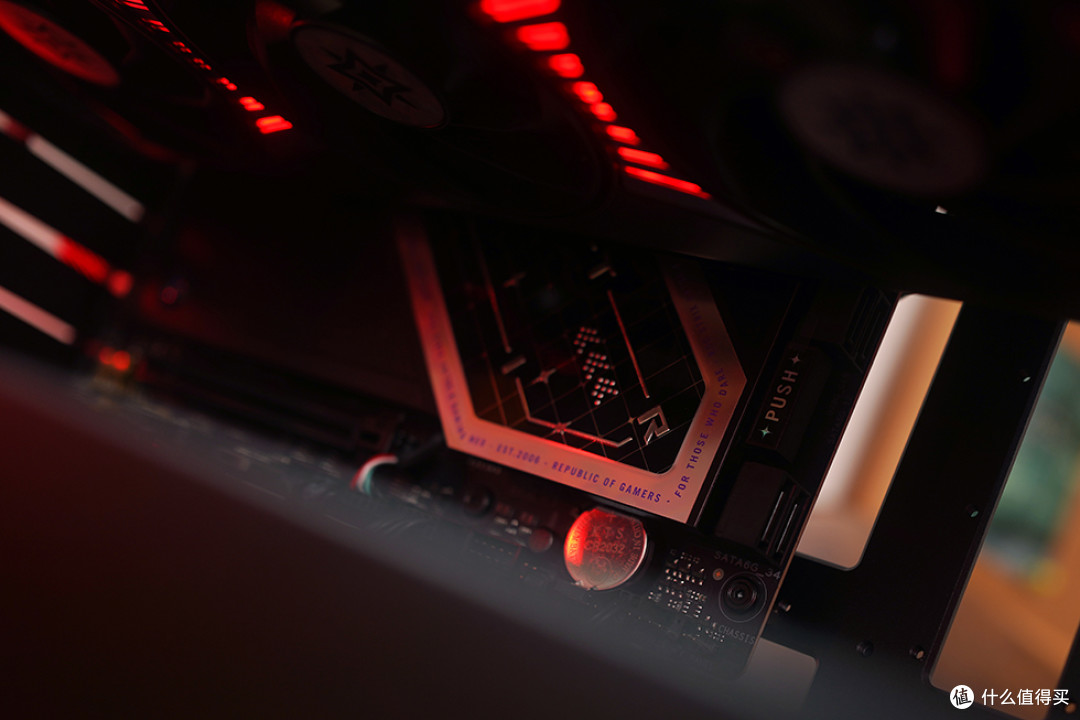

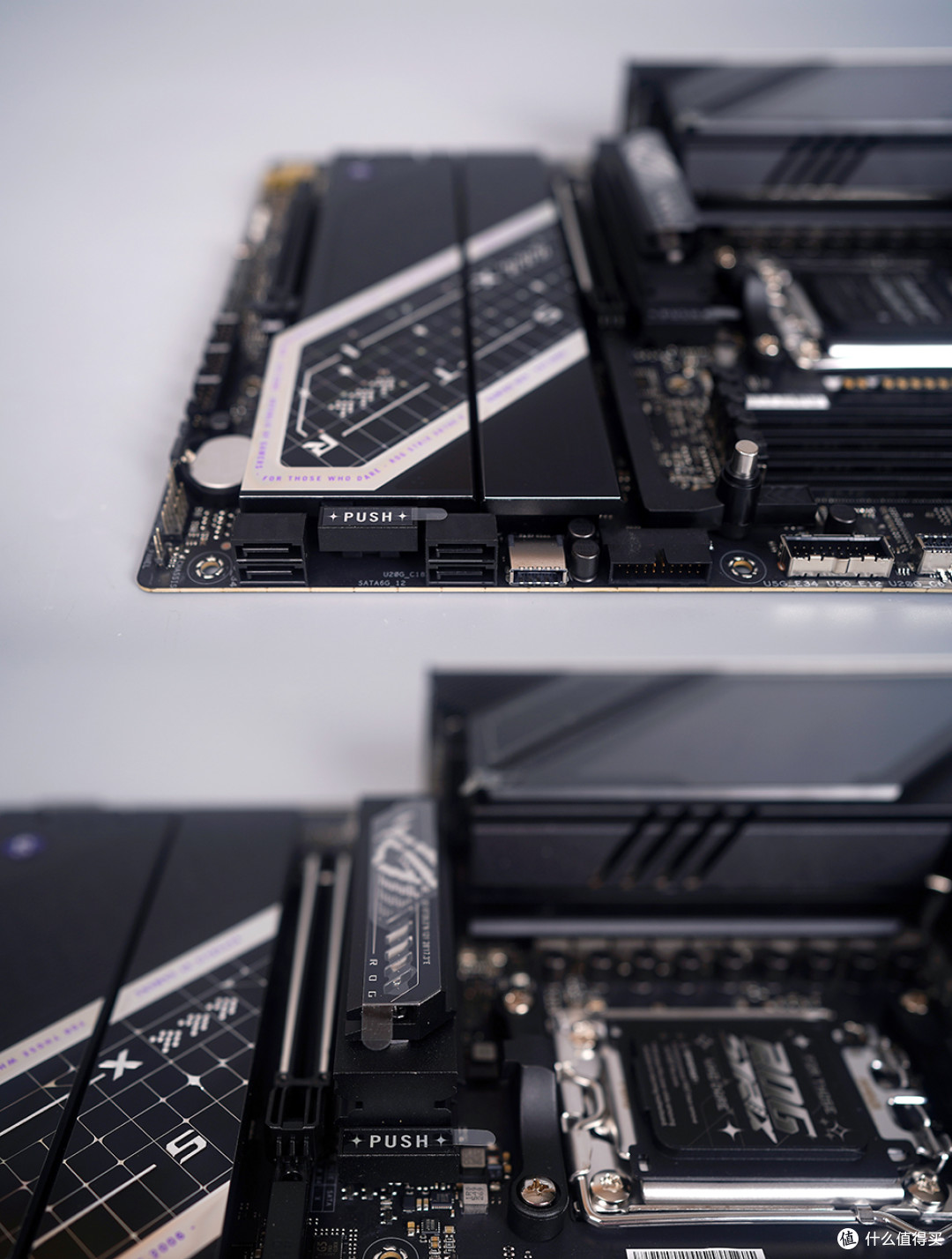

主板的 M.2 散热模块同样采用了快拆设计，按下模块边缘的 PUSH 按键，即可快速拆卸。

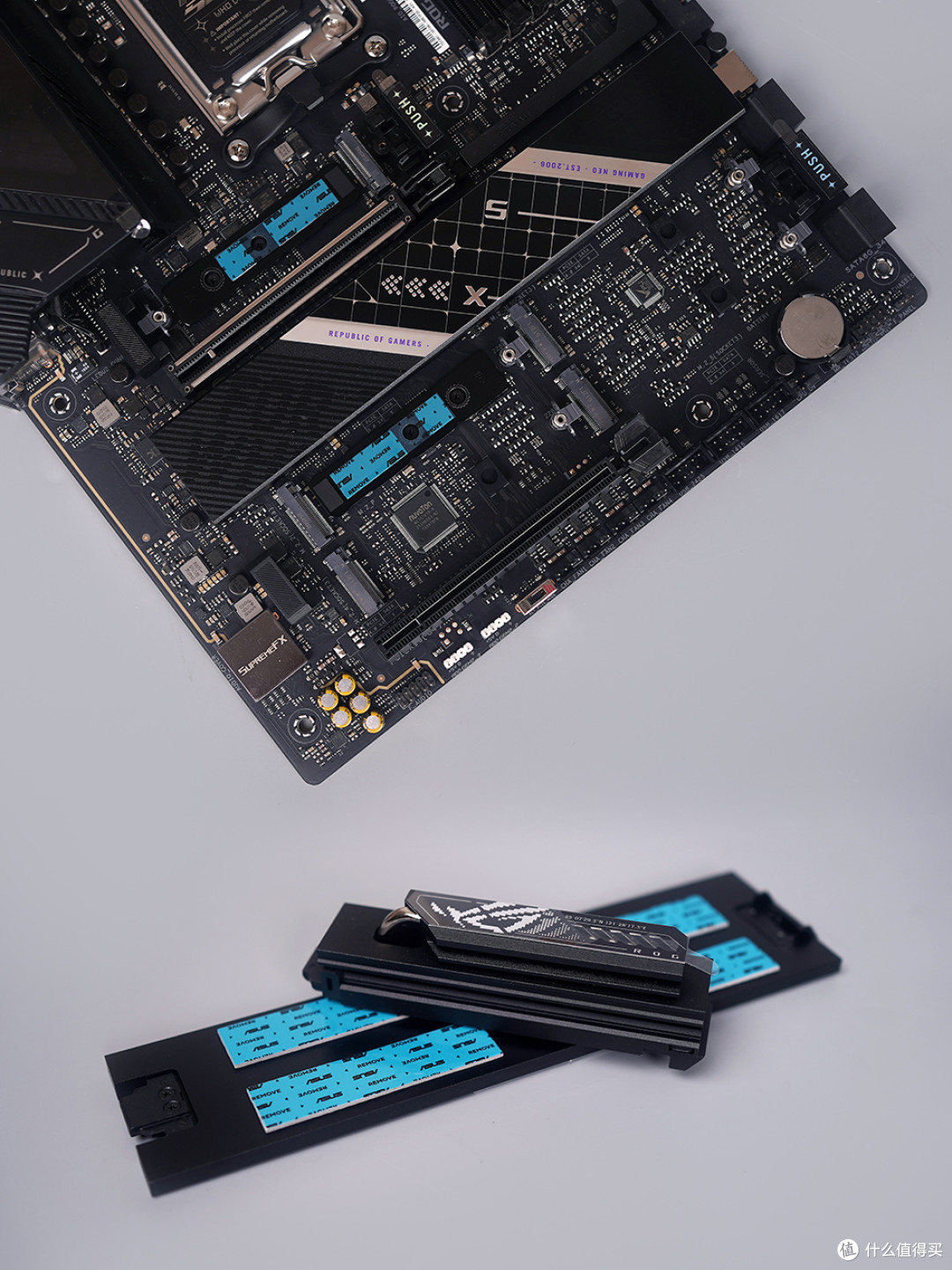

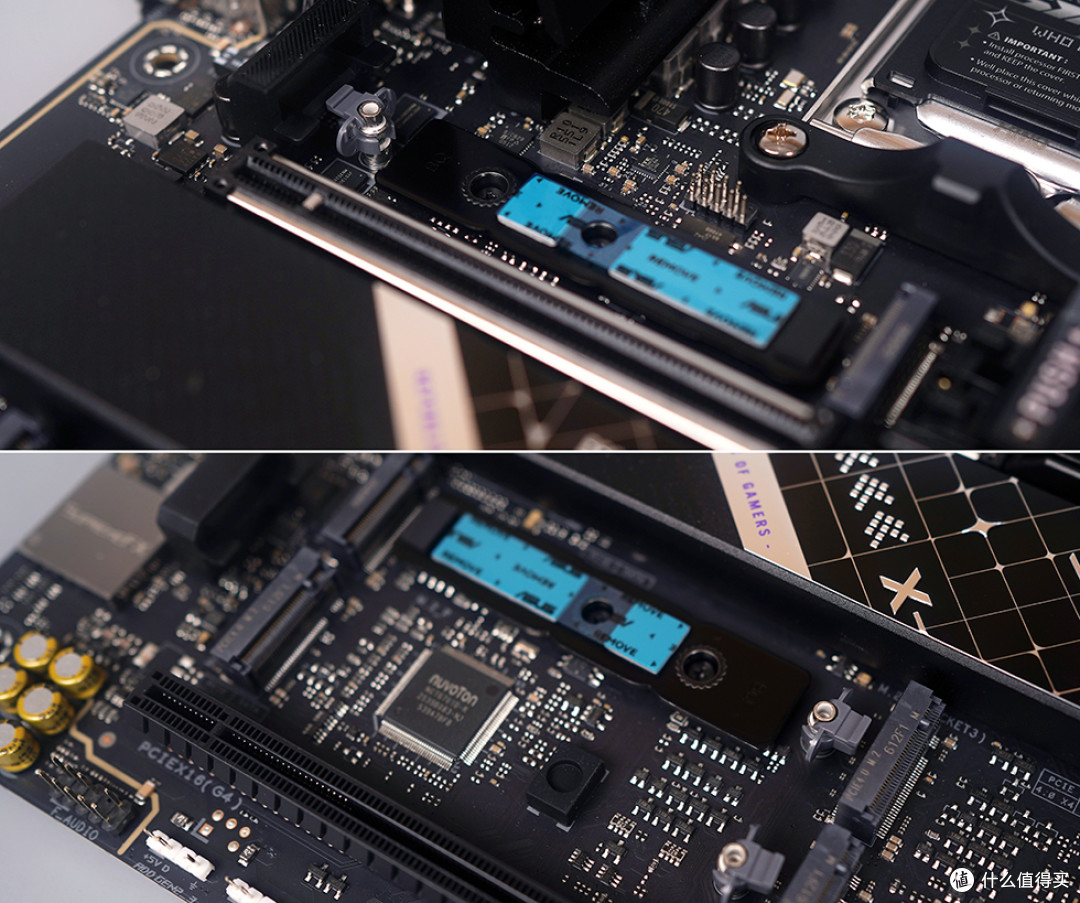

主板配备 5 个 M.2 SSD 槽位，M.2_1（ 主槽，CPU 直出 PCIe 5.0 ×4 ），支持最长 22110 固态；M.2_2：第二路 PCIe 5.0 ×4；M.2_3/4/5：芯片组 PCIe 4.0 ×4。
M.2_1 配备独立的厚实散热模组并辅以热管强化导热，其余四个槽位则共享一整块散热装甲，所有 M.2 位均配备有高效导热垫，为 SSD 的稳定运行保驾护航。

M.2_1 与 M.2_2 采用双面 M.2 SSD 散热设计。
此外，所有 M.2 插槽均采用 Q-LATCH 便捷卡扣设计，无需螺丝即可轻松固定或拆卸 M.2 SSD 。

显卡选用的是影驰 GeForce RTX 5080 星曜 NOX OC。

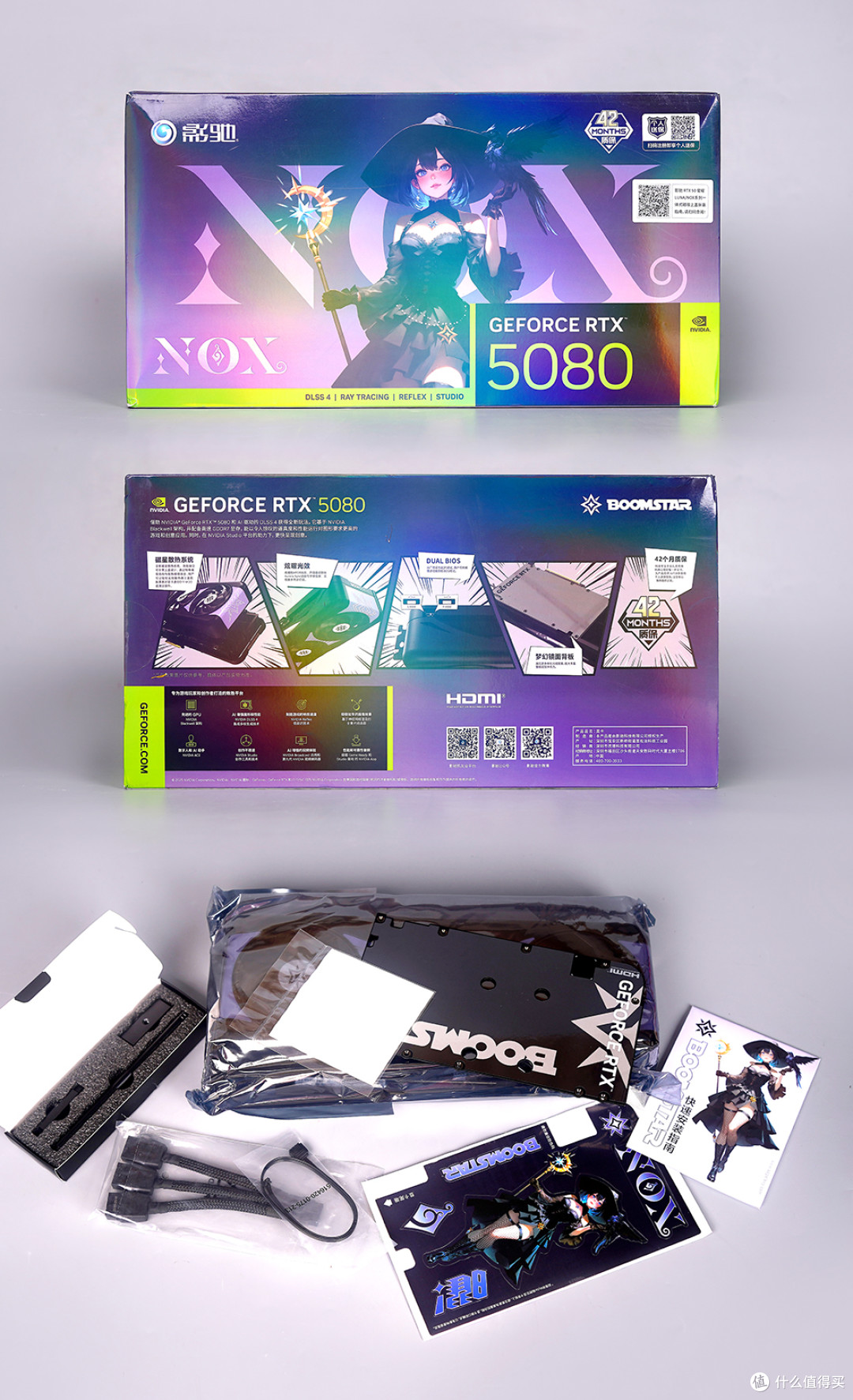

影驰的这一代 50 系星曜不再是纯白专属，而是具有白色 LUNA 月光女神与黑色 NOX 暗黑女神两款，包装则是对应不同的二次元女神图案。
里头附带有 NOX 暗黑女神的贴纸、额外的背板、显卡支撑架、灯光同步线、电源转接线等。

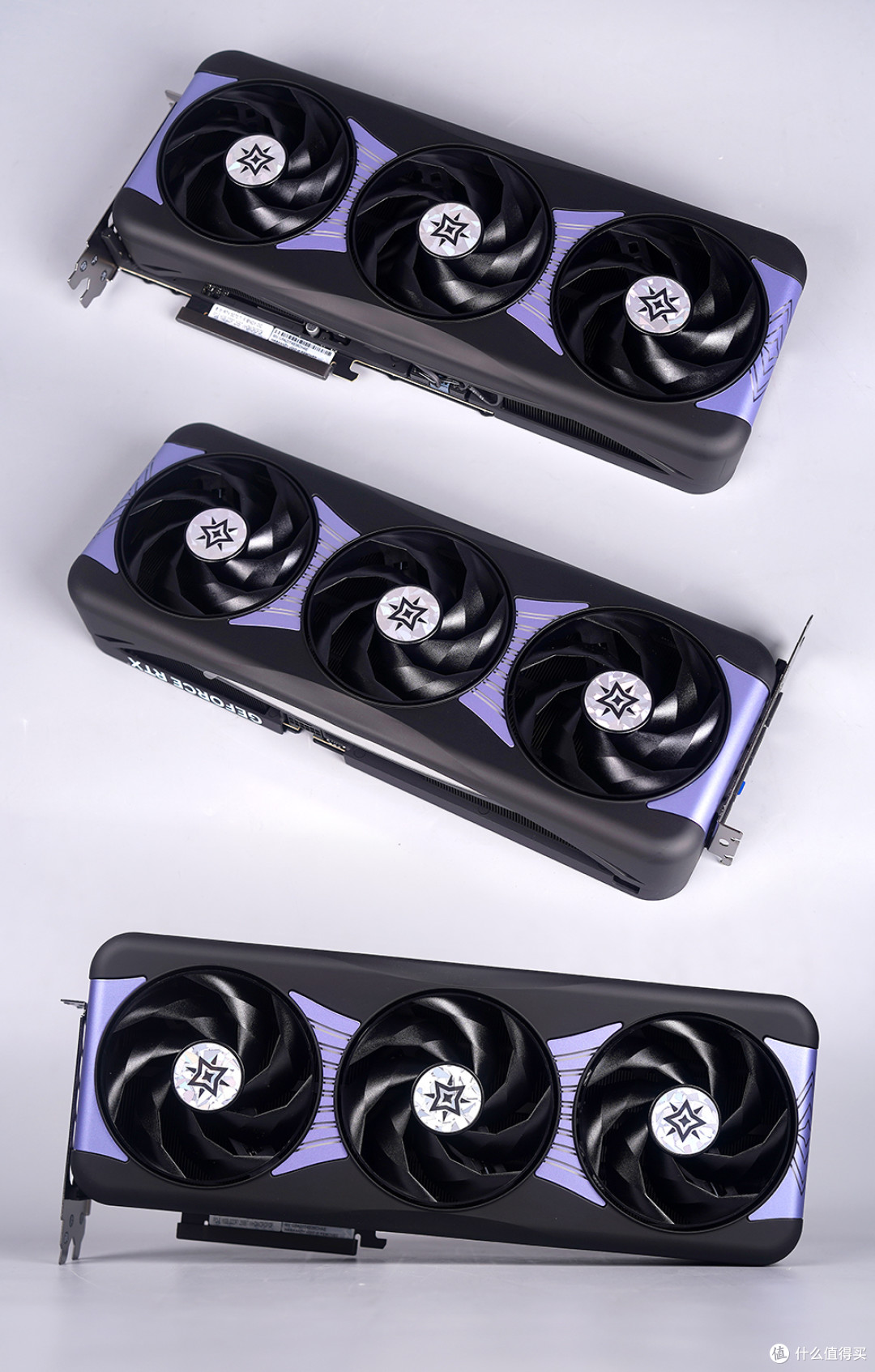

显卡外观，采用新的磁星 PRO 散热器，搭配了三把 95mm 霜环风扇，中间位置配有 IML ARGB 穹顶灯，横贯星环阵列。
新的磁星 PRO 散热器，散热效能非常的不错！尺寸自然也是比较的足！装机效果看着会比较的饱满！
官标含挡板 345×155×56mm / 不含挡板 332×139×56mm。

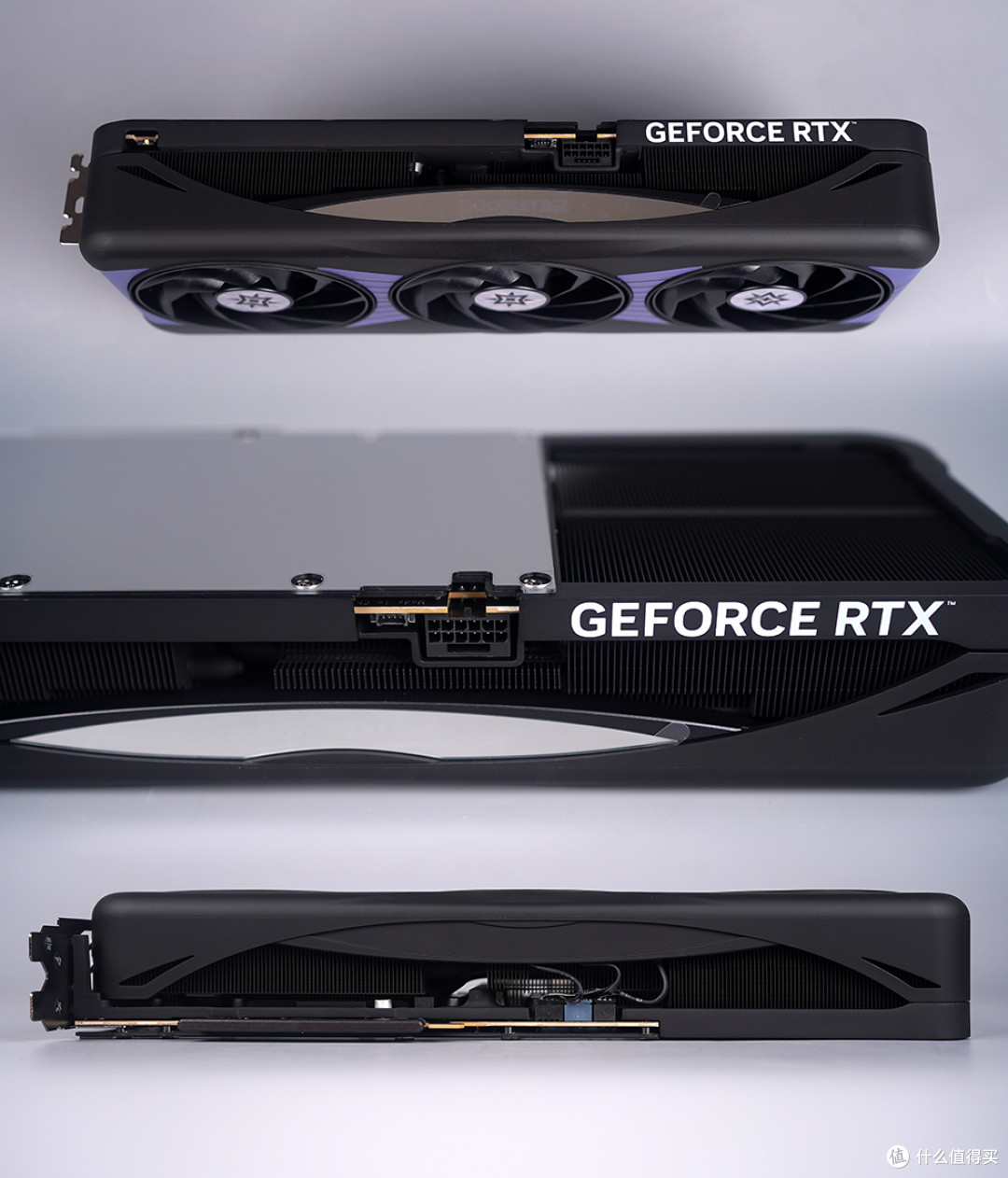

显卡采用反扣式 12V-2×6 供电接口，边上 ARGB 灯光同步接口，PCIe 挡板侧设有双 BIOS 切换开关（标准/性能模式）。
两侧大面积鳍片外露并做黑化处理，增强散热同时美化外观；居中为镜面灯光铭牌，支持星曜 BOOMASTAR 无限 ARGB 灯效。
风扇插头设计在底部，保持侧面视觉简洁，内置金属中框结构延伸至 PCI 挡板，辅助散热并增强整体强度。

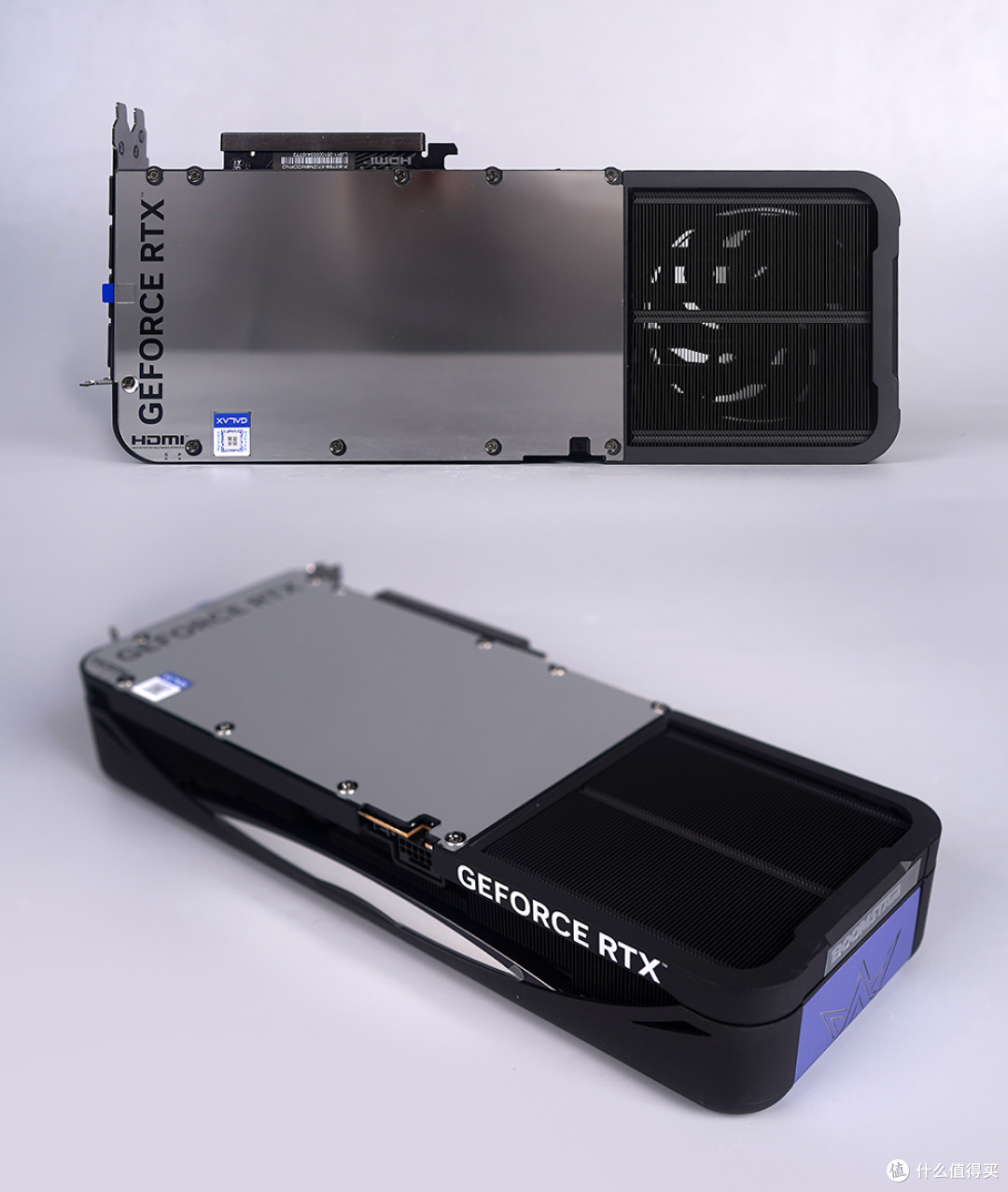

显卡配备双背板，默认镜面背板，效果非常的与众不同，能够映照周边硬件，增添视觉效果！
镂空区域形成高效贯穿式风道，大幅增强气流通过性，显著提升散热效率。

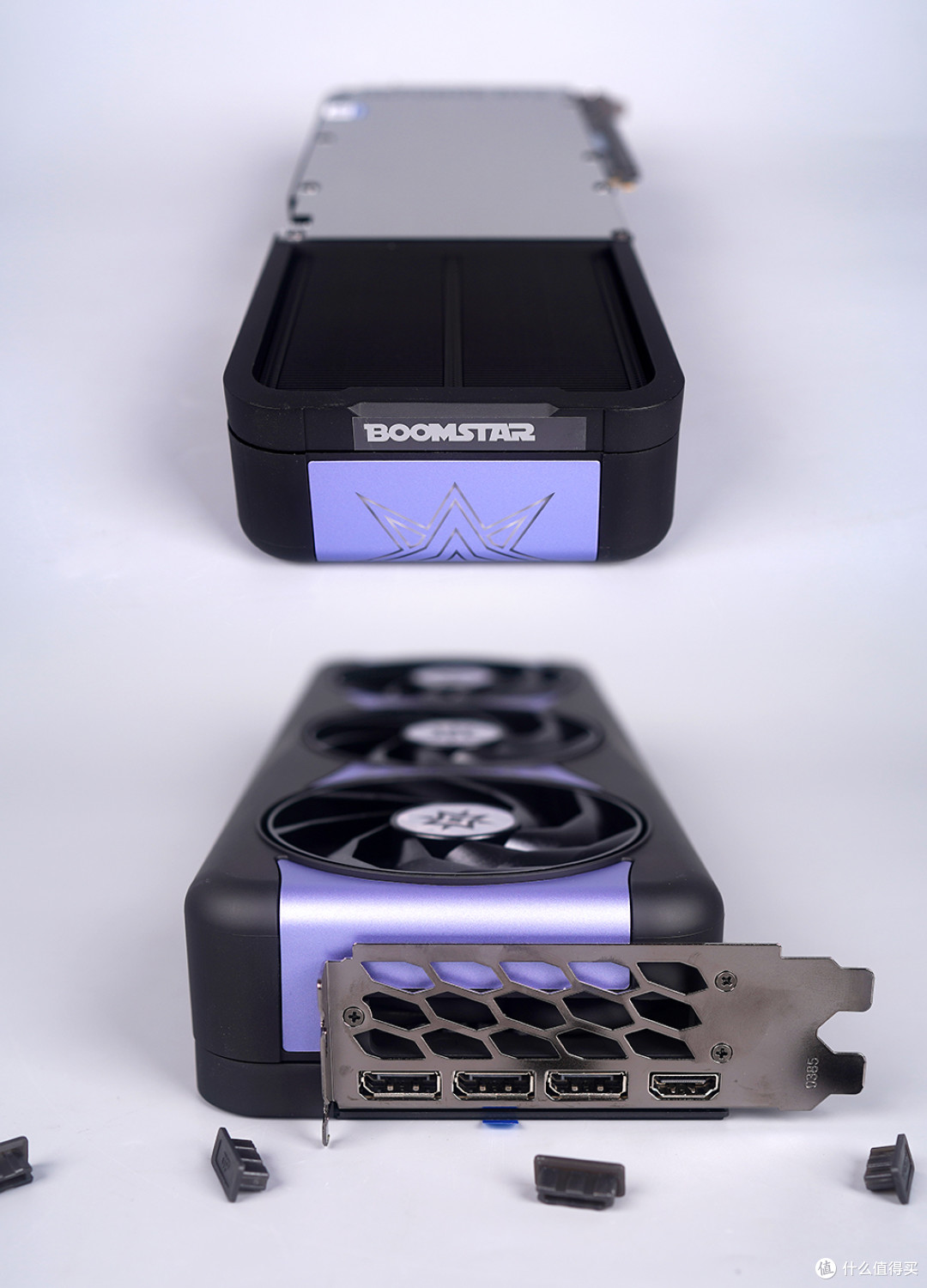

显卡正面风扇的 IML ARGB 穹顶灯延伸至末端。末端上沿带有星曜 BOOMASTAR 金属标。
显卡厚度约为 2.5 卡槽，PCI 挡板带有镂空设计，输出接口提供了三个 DP2.1 和 1 个 HDMI 2.1 接口。

电源选用 —— 安耐美白金竞蝠 PK1000W ATX3.1 白金全模电源。

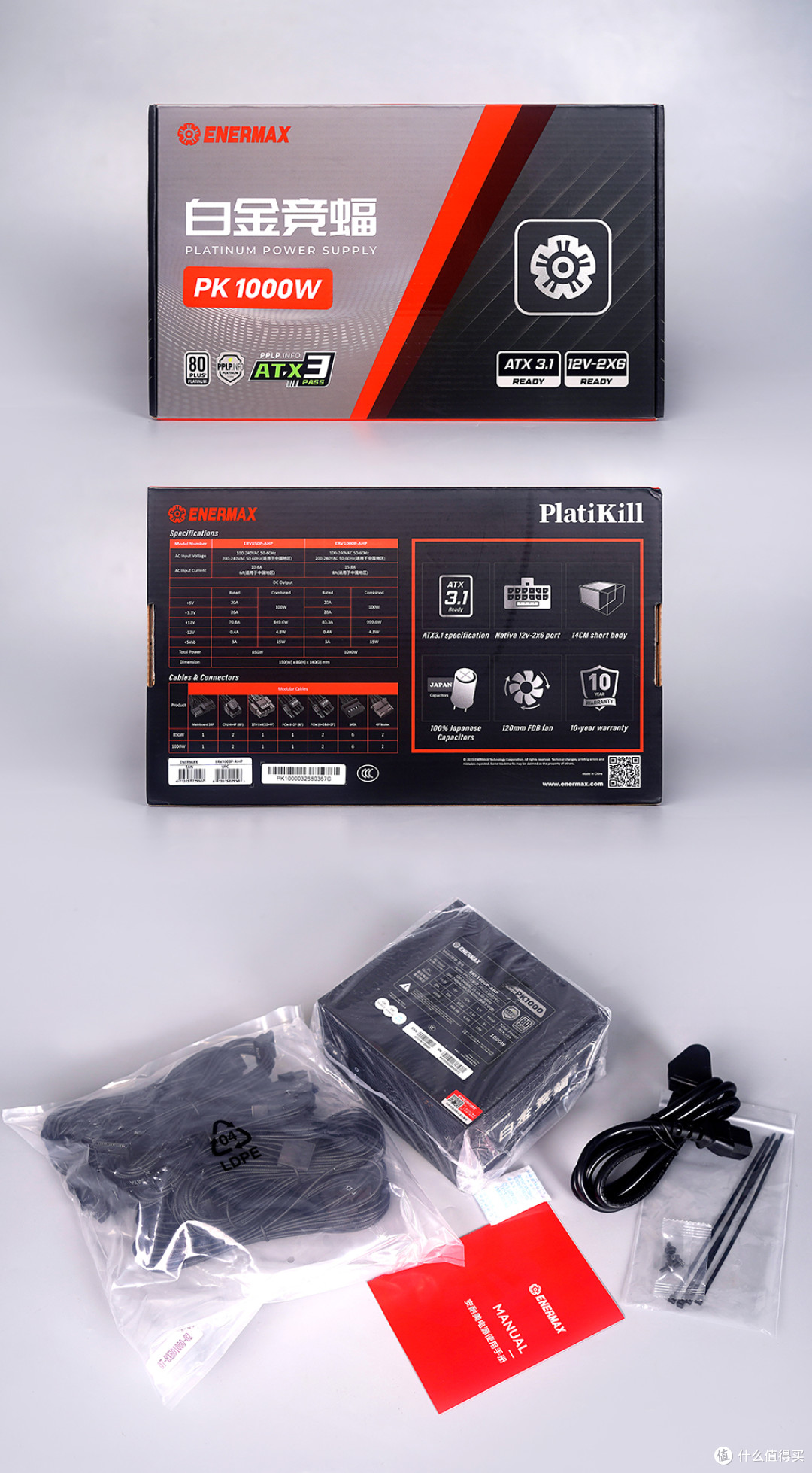

包装采用简约风格设计，标注具备 80PLUS 白金与 PPLP 双重认证、符合 ATX3.1 规范，配备原生 12V-2X6 接口。
背部多国语言介绍，电源的规格参数信息，还有模组线的接口信息。
里头附件有使用说明书、安装螺丝、理线扎带、电饭锅线、模组线。
标配黑色压纹模组线，可以让走线来得更加的美观。

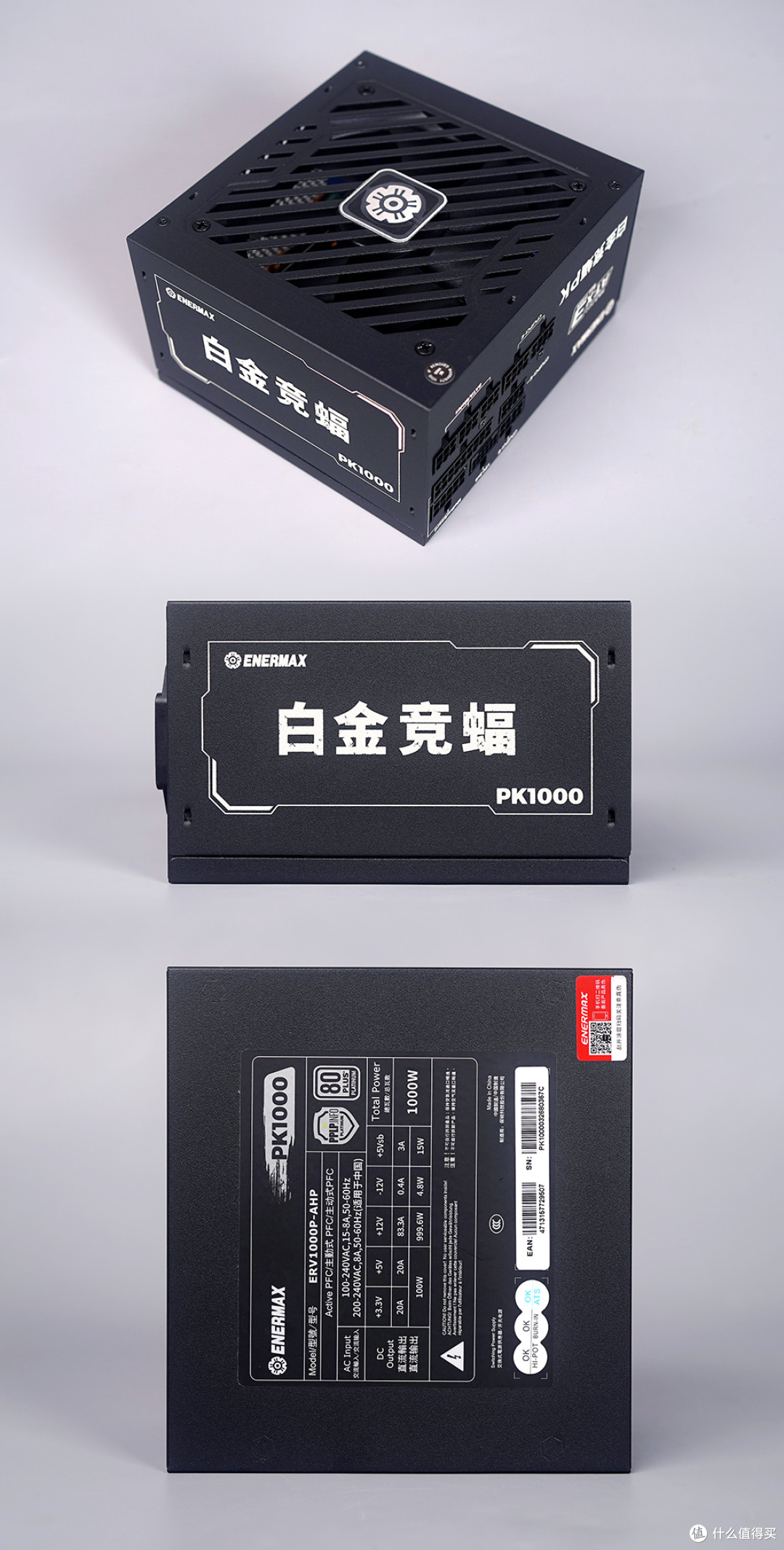

电源本体采用短机身紧凑尺寸设计，具体尺寸 140×150×86mm，更易于安装与兼容，表面磨砂质感，两侧 LOGO 与型号标注点缀。
规格贴标标注采用主动式 PFC + 全桥 LLC + DC TO DC 稳定架构，额定功率 1000W，100V 到 240V 交流输入，+12V 的额定输出电流为 83.3A，联合 999.6W，+5V 与 +3.3V 均为 20A 额定输出电流，联合 100W。

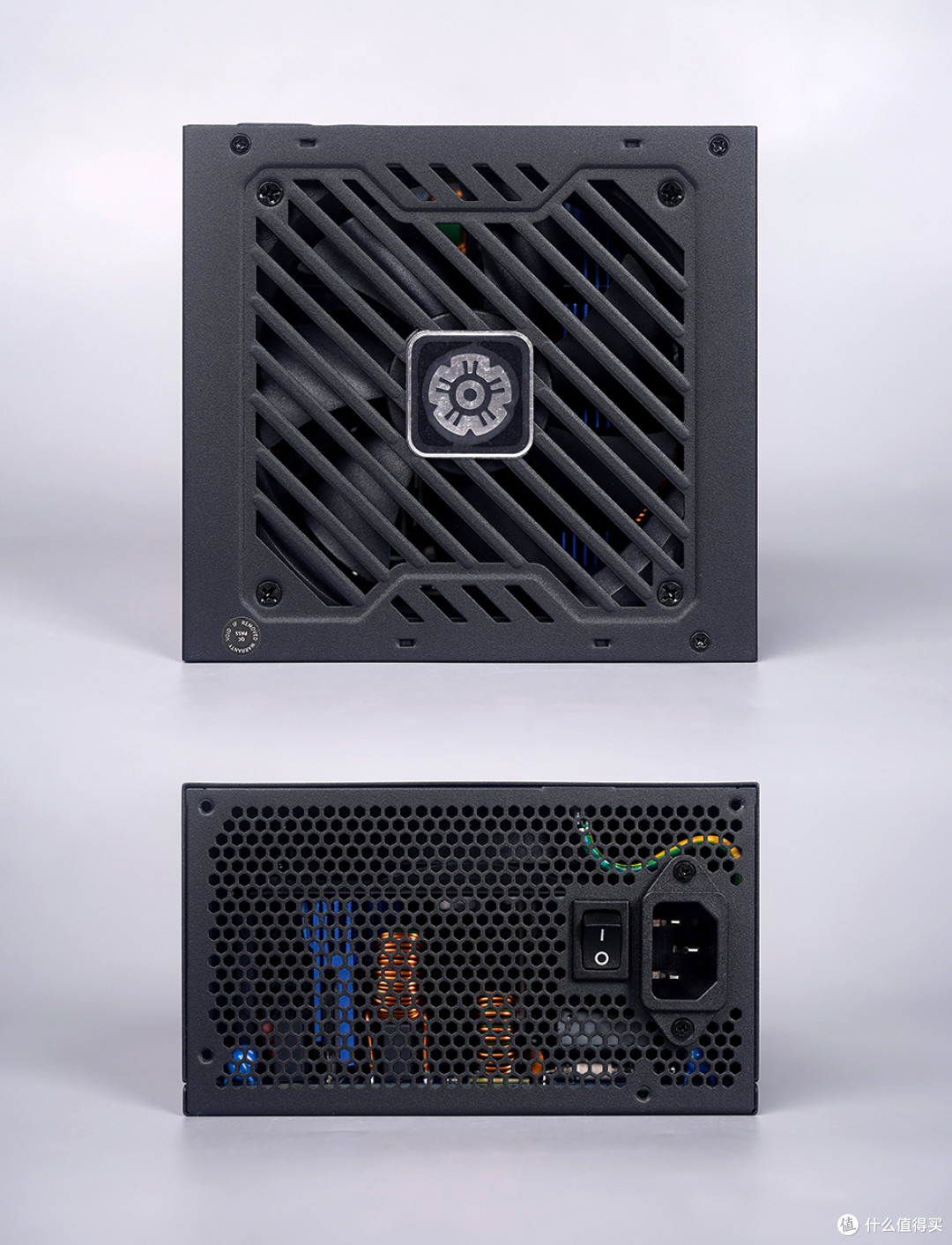

电源内置了一颗 120mm FDB 液态轴承风扇，配备 7 片扇叶，支持 PWM 智能温控，在高效散热与低噪静音间取得了良好平衡。
尾部则采用大面积蜂窝状开孔，并配有独立的AC开关，便于操控。
安全防护上，集成了过流、过压、欠压、过功率、短路、断电、浪涌及过温等八大保护机制，全方位保障主机运行稳定可靠。

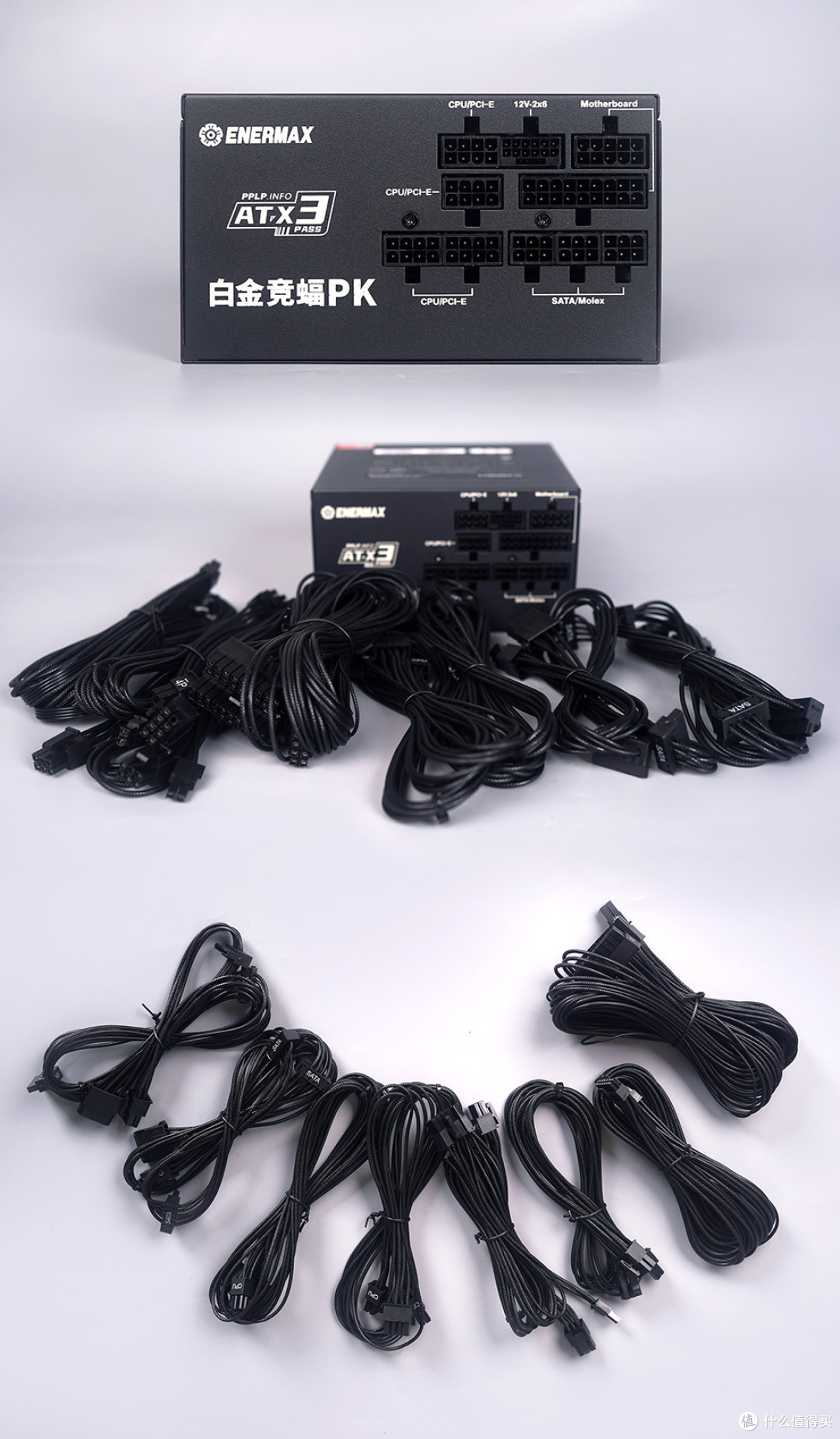

模组方面均配文字的区域示意，其中 PCIE 和 CPU 供接口是通用的共计 4 组，通用使用起来会比较的方便，SATA 及 MOLEX 则为 3 组，而 24PIN 则为合二为一的两组，还有一个 12VHPWR 接口。
标配黑色压纹模组线，包含有一条 24PIN、一条 12VHPWR 显卡线、两条 PCIe 8PIN、两条 CPU 8PIN ×2、 两条 3 口 SATA + 1 口 Molex。

TRYX 创氪星系 TURRIS 风屿 620 塔式风冷散热器。

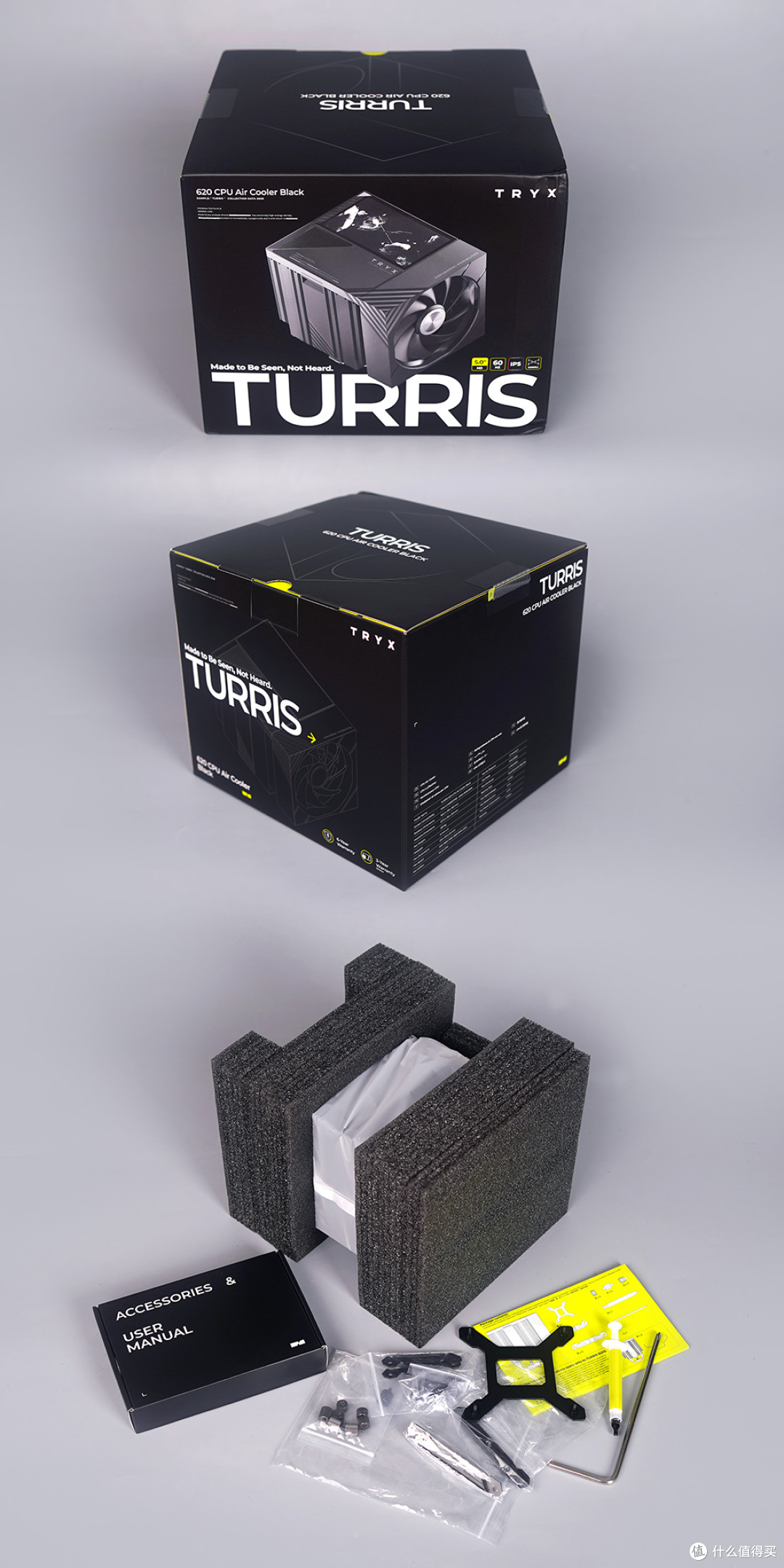

包装设计完美延续了 TRYX 系列一贯坚持的简约美学风格设计，配有产品的渲染图展示。
扣具包含 Intel 与 AMD 全平台适配配件，采用高强度钢材打造，质感扎实，承重能力强，另附带有散热硅脂与散装螺丝刀。

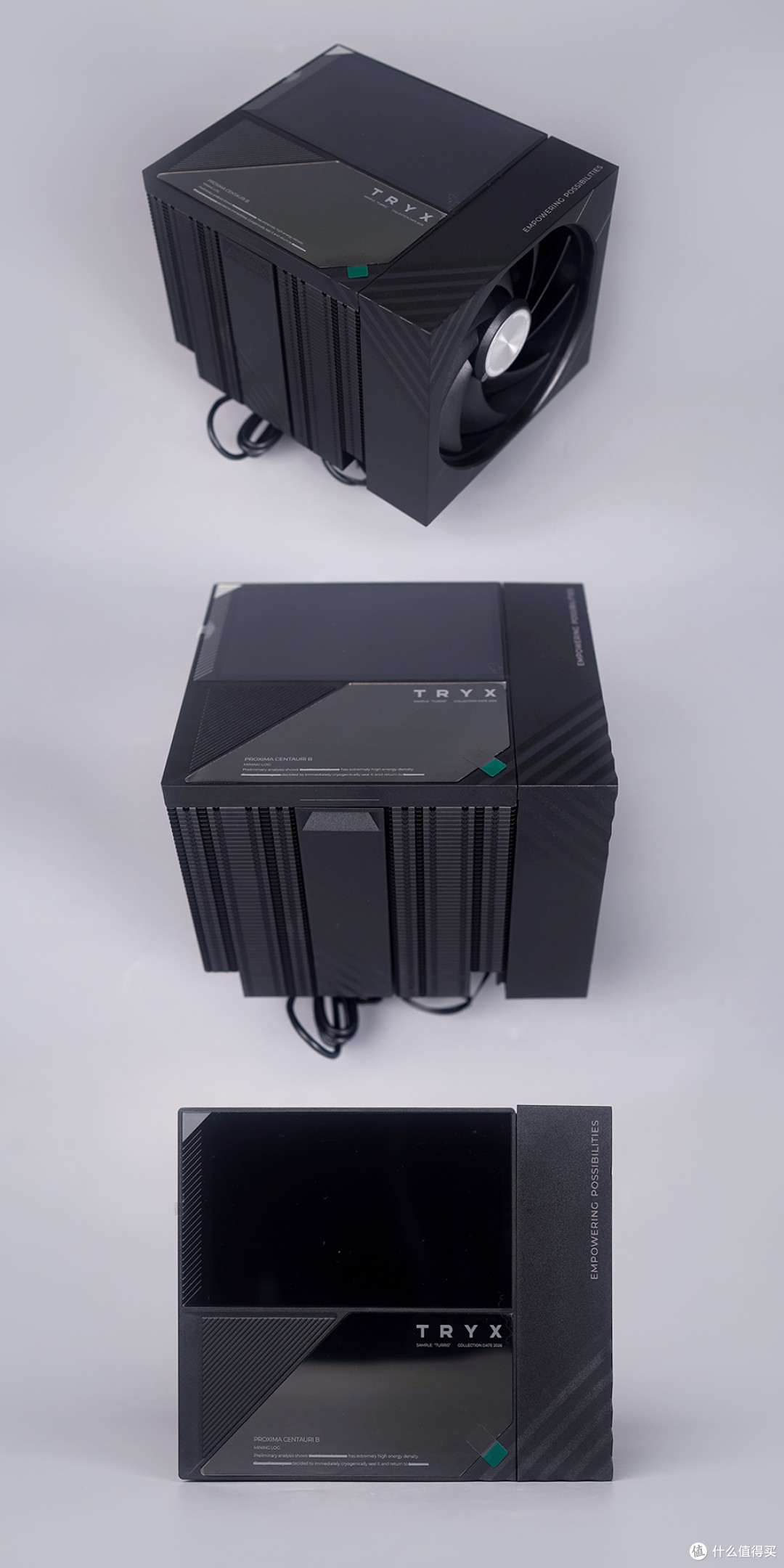

散热器外观设计极具辨识度，打破传统风冷的单调感，整体呈现出极简未来风，线条硬朗简洁，方正利落且质感扎实。
产品整体尺寸 165mm×135mm×165mm，净重 1.85kg，拿在手中分量十足，凸显高端产品的厚重感。
顶盖 5 英寸 LCD 屏幕是其区别于传统风冷散热器的关键所在，兼顾了实用性与可玩性，将屏显功能融入风冷产品。

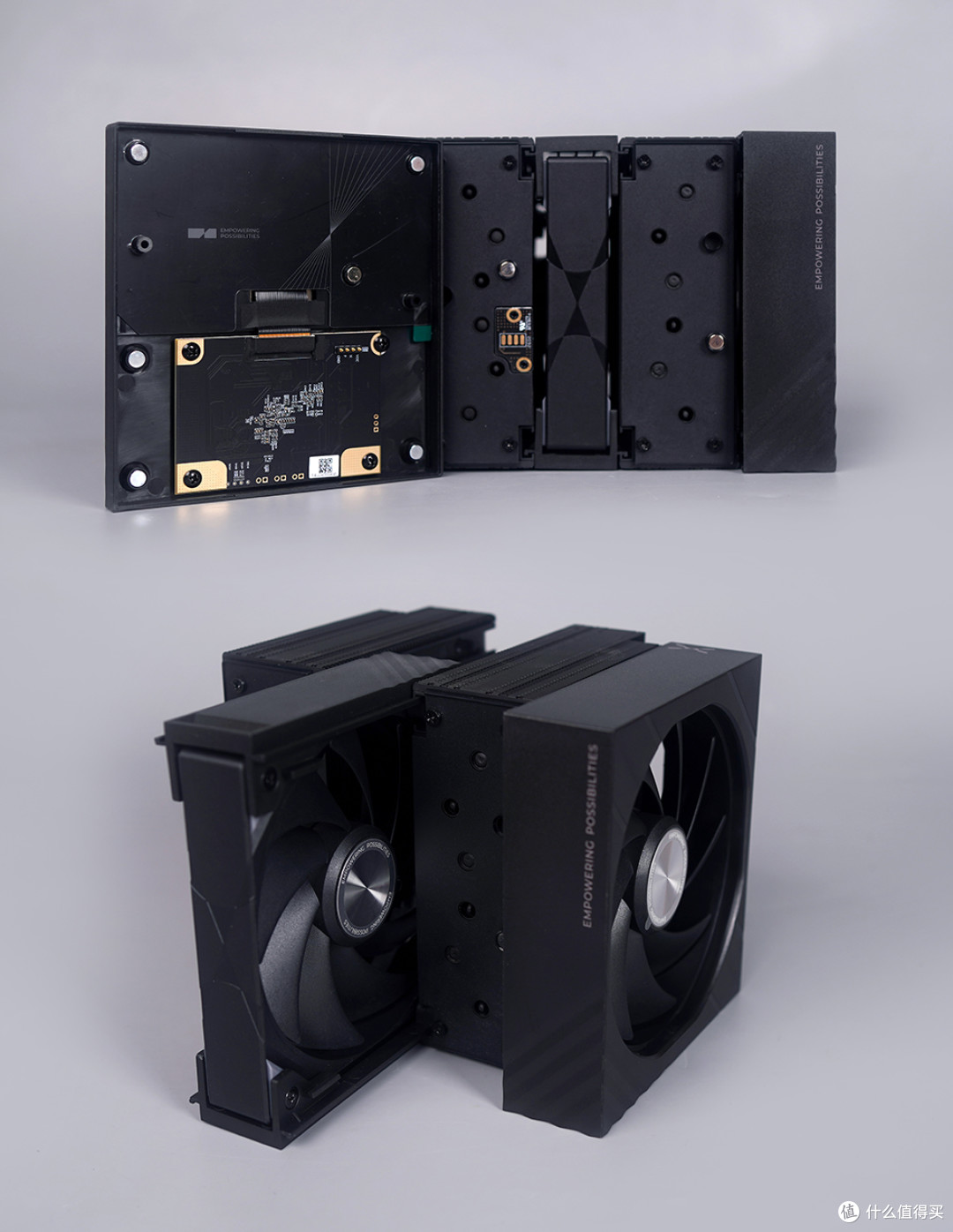

顶盖采用磁吸式设计，拆卸非常便捷。

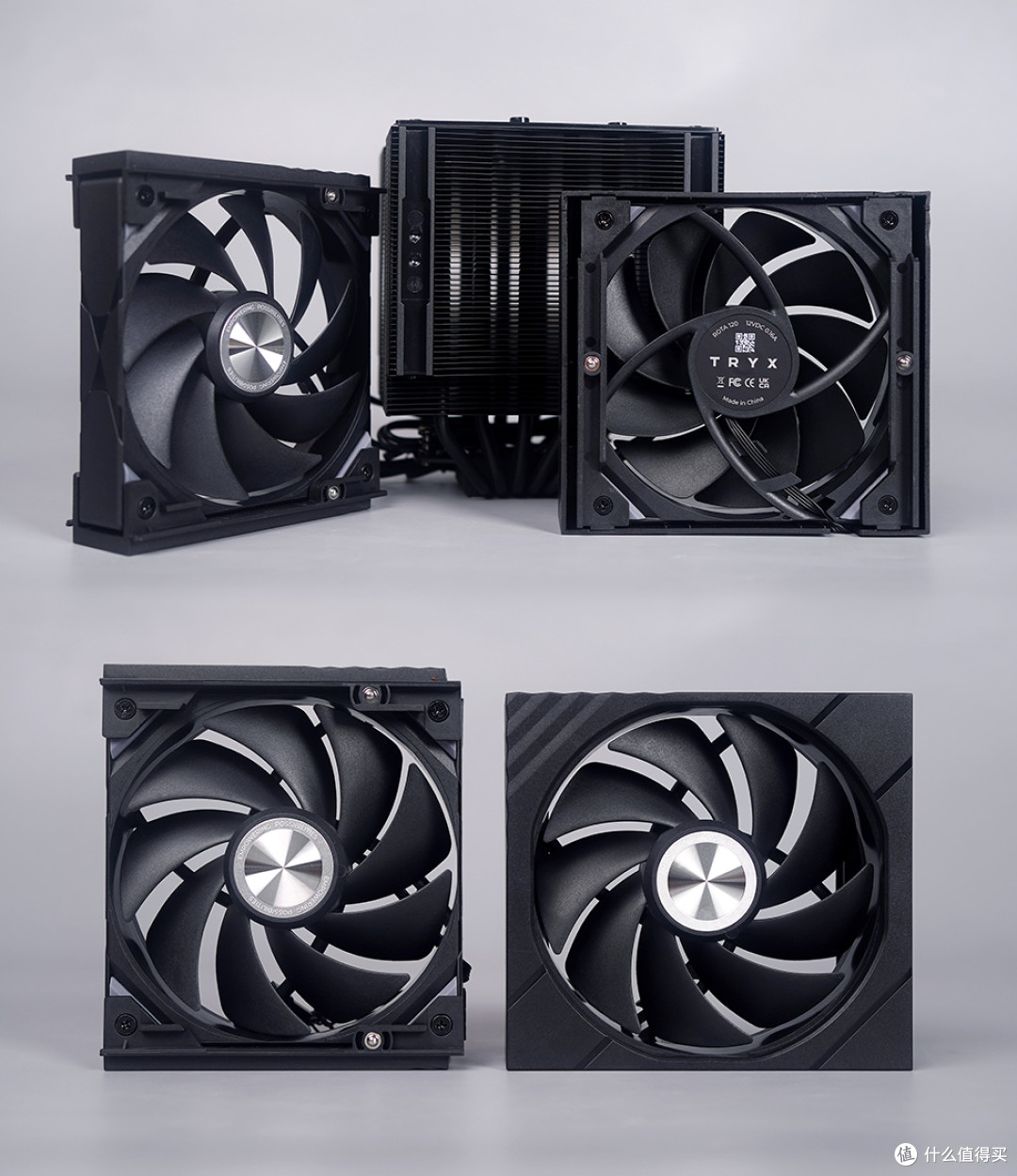

搭载两把 TRYX ROTA 120 风扇，专注于静音与性能的平衡，同时在设计上融入了便捷拆装的理念，提升用户体验。
采用滑动快拆结构，弹珠滑轨段落分明，拆装时只需向上提拉即可轻松取下，免去传统铁丝卡扣安装导致的割伤风险，降低安装难度和风险，同时不易损坏散热鳍片。

风扇采用 FDB 液态轴承与 LCP 液晶聚合物扇叶，支持 PWM 智能调速。
两颗风扇最高转速分别为 1850 RPM 和 1800 RPM，刻意设定 50 RPM 转速差以避免拍频共振，从而降低运行噪音。
性能方面，可提供 66.32 CFM 最大风量、2.1 mmH₂O 最大风压，噪音低至 27.42 dBA。

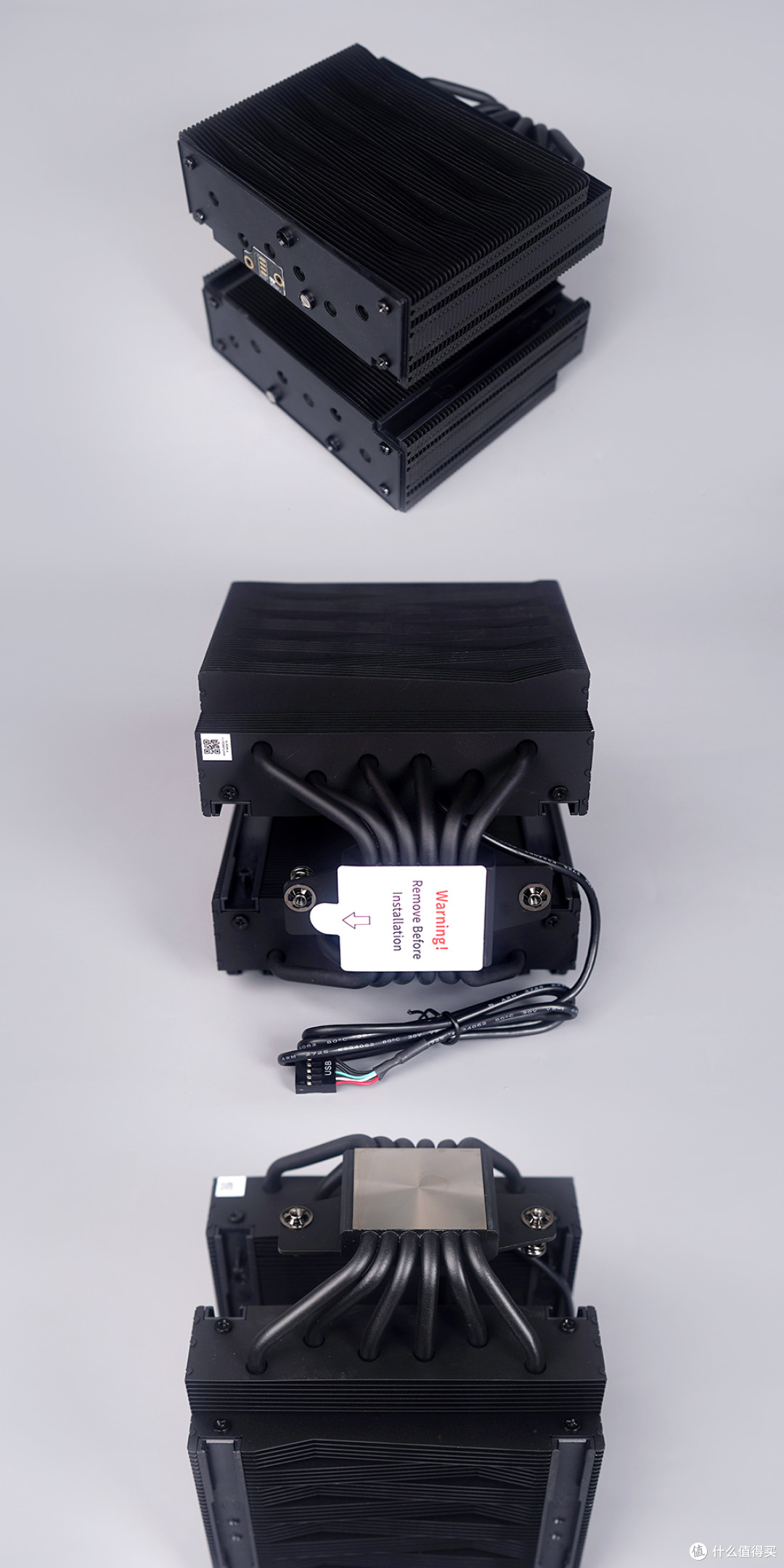

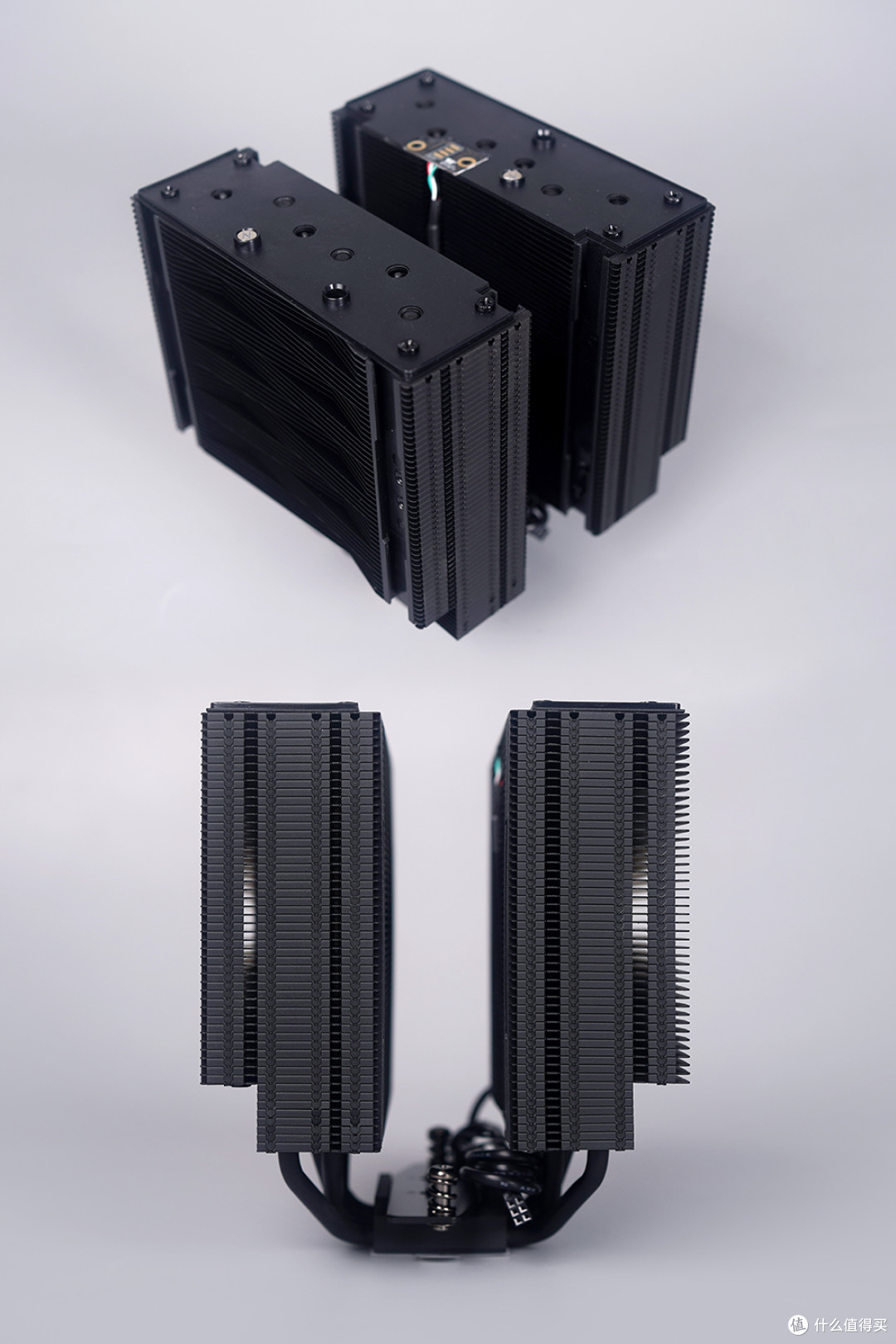

散热鳍片做工精致工整。
采用精密冲压工艺，边缘光滑无毛刺，间距均匀，既保证了散热面积，又能减少风阻。

6 根热管有序贯穿鳍片，采用无孔回流焊工艺，摒弃传统 “ 开孔注锡 ” 方式，不仅让热管与鳍片的焊层极薄且均匀，大幅降低界面热阻，还带来了浑然一体的洁净外观。
底部铜底镀镍处理有效防止氧化与腐蚀，确保散热性能长久稳定。

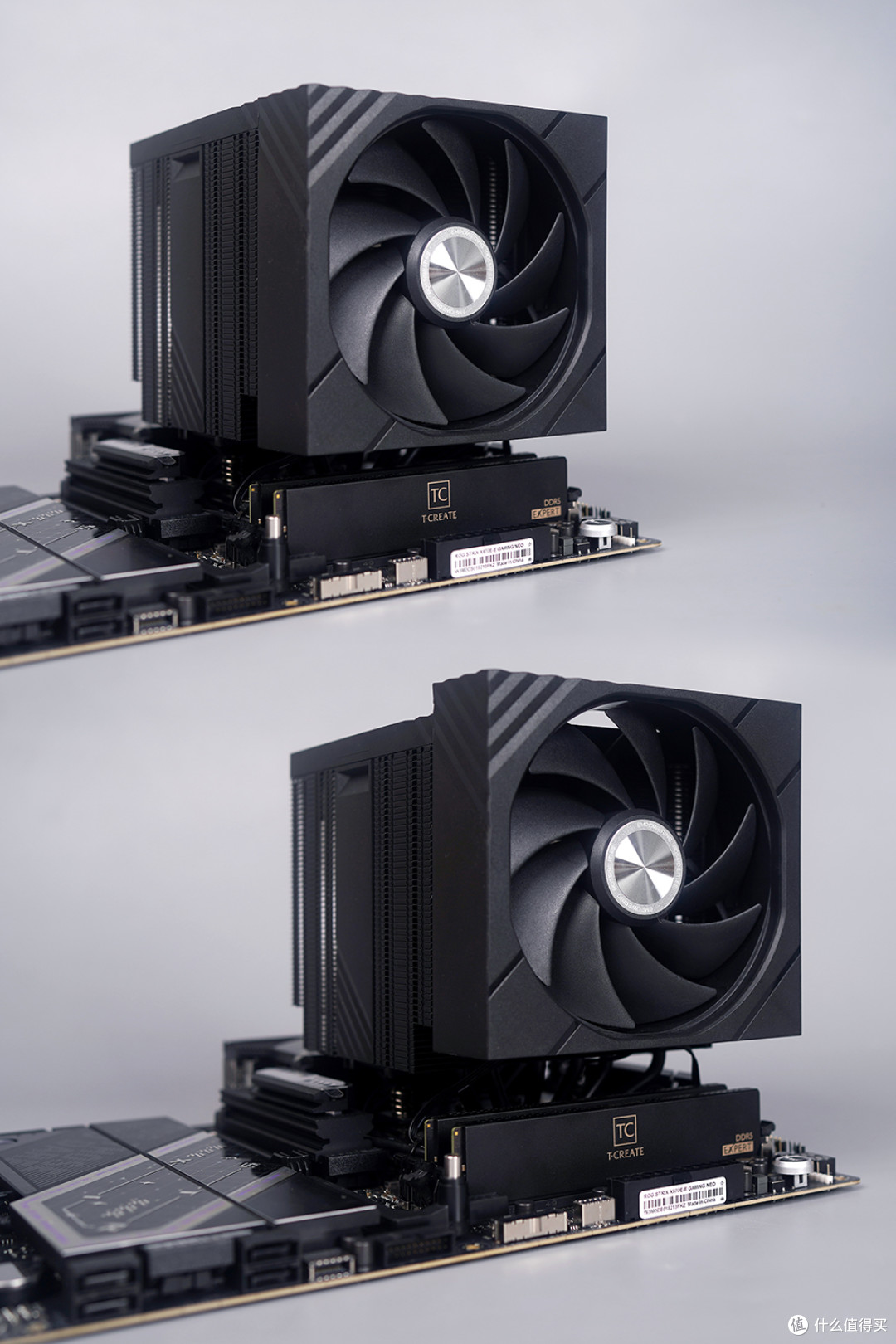

风屿 620 前置风扇支持向上滑动调节，可以适配较高的内存条。
不过为了不影响整体观感，建议还是选择矮马甲内存吧！

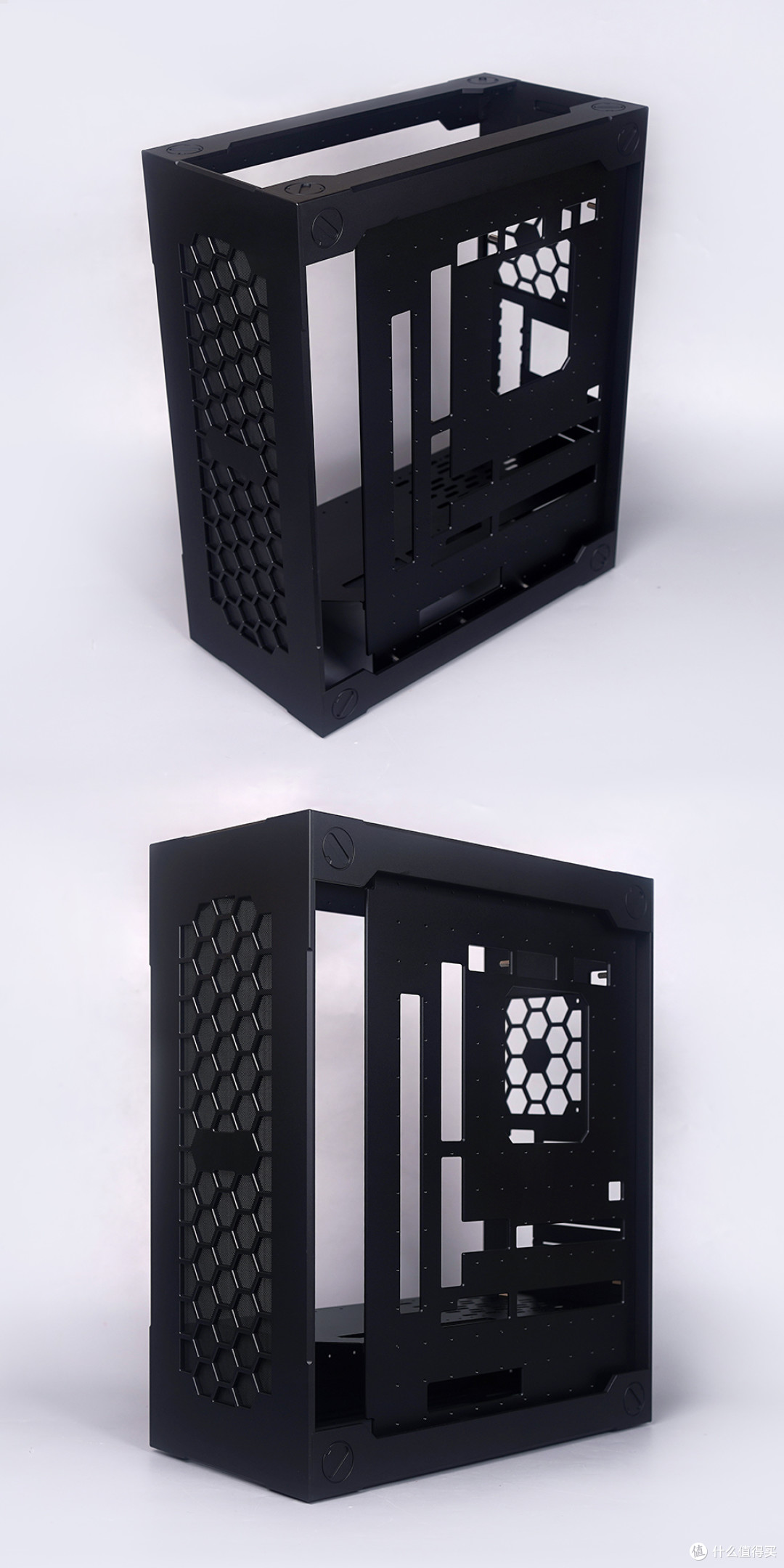

Setup Medium 机箱箱机箱由全铝合金 CNC 打造，金属质感细腻光泽，机甲外观简约干练。
该系列提供了三个尺寸版本 —— Setup-Slim、Setup-Medium 和 Setup，这次选用的是中间型号 Setup Medium。

机箱官标尺寸为 412×210×500mm，体积约为 43 升左右，整体偏瘦高类型。

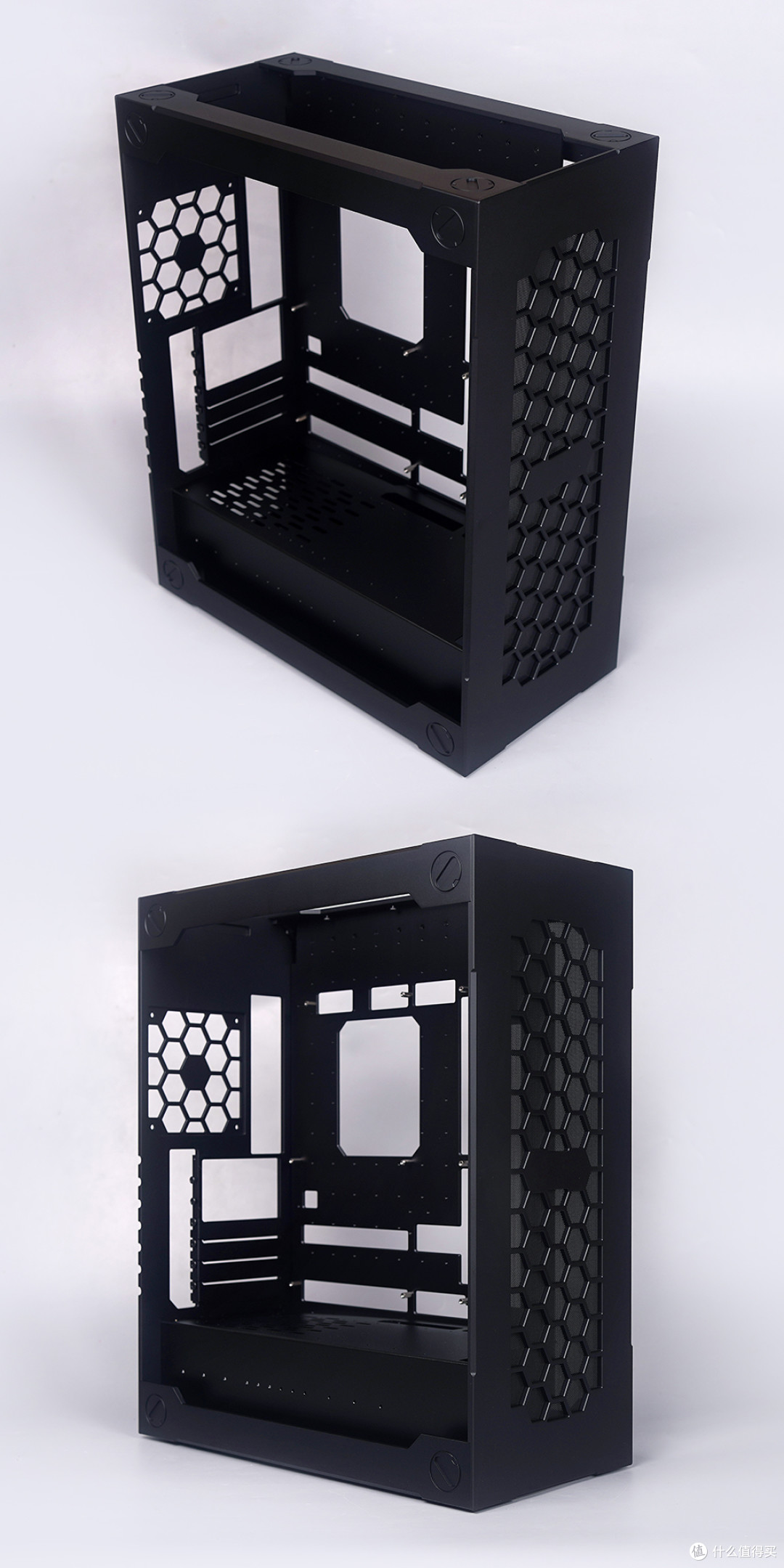

机箱前后面均为常规封闭结构，其余则为开放式设计，整体通透且极具工业感。

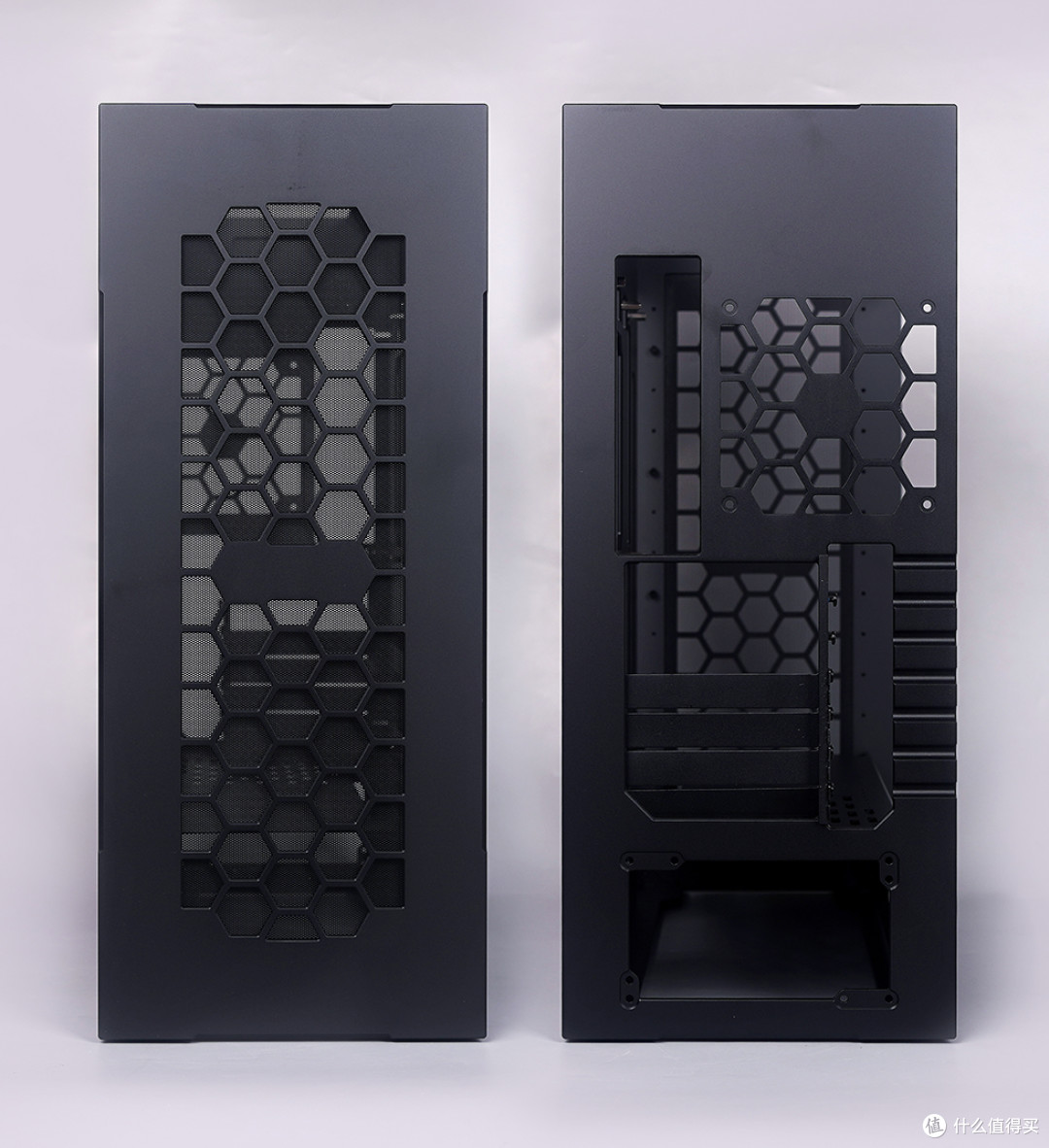

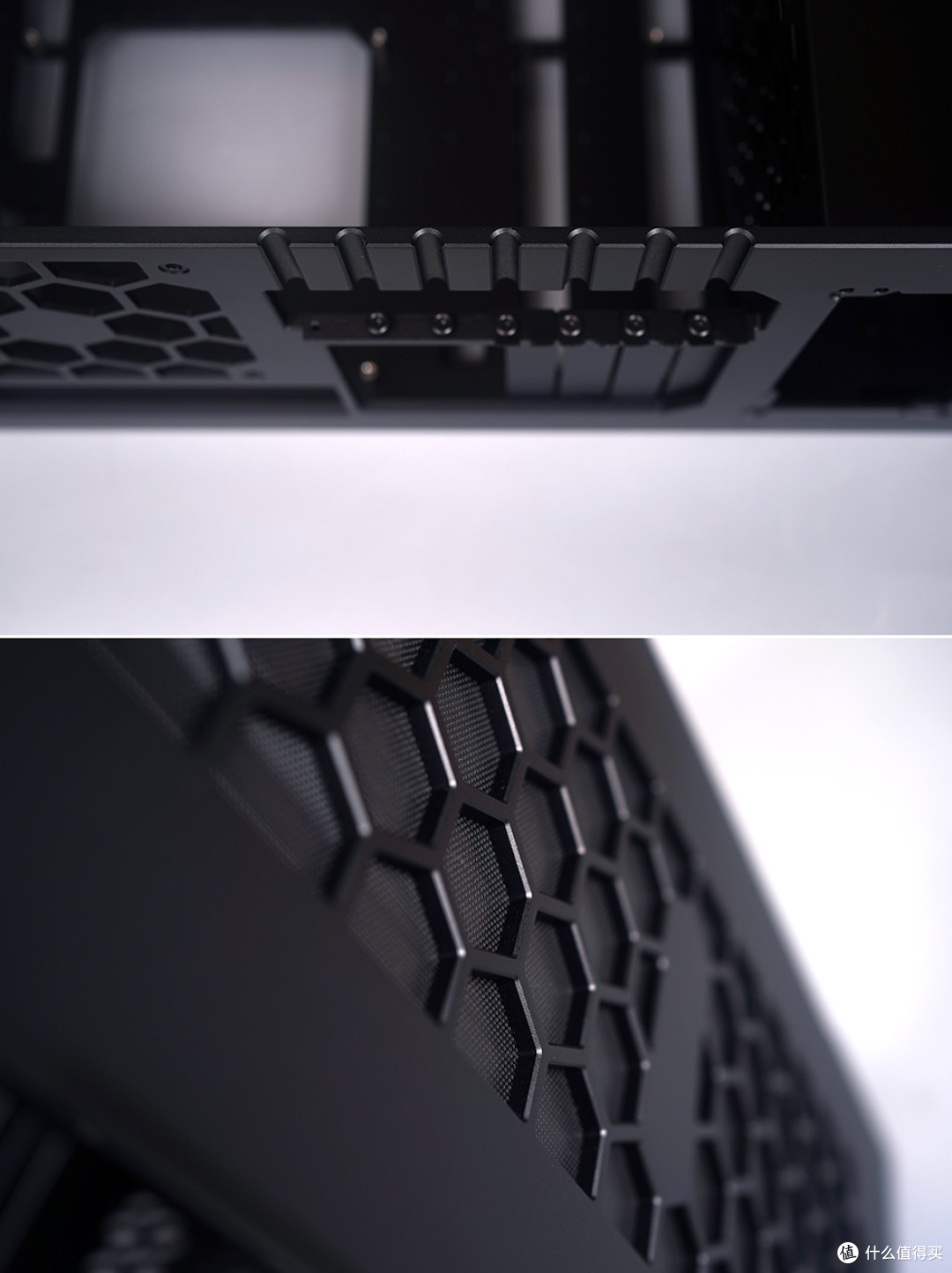

前面板出厂附带有防尘网，散热开孔以六边形散热开孔为视觉重心，开孔边缘均经过精细的 CNC 倒角处理，细节非常的考究。
后部同样的散热开孔给到了一个 120 风扇安装位，下置电源安装位，配备 7 个 PCI 卡槽。

机箱支持显卡限长 395mm，风冷限高 165mm。
顶部支持 240/280/360 冷排，前部最大可装 420mm 冷排，尾部支持安装 120 风扇，电源则支持不限尺寸的 ATX 规格。

可选配的电源仓 DLC 套件，内面增设条状散热开孔，电源风扇面建议朝这面安装。

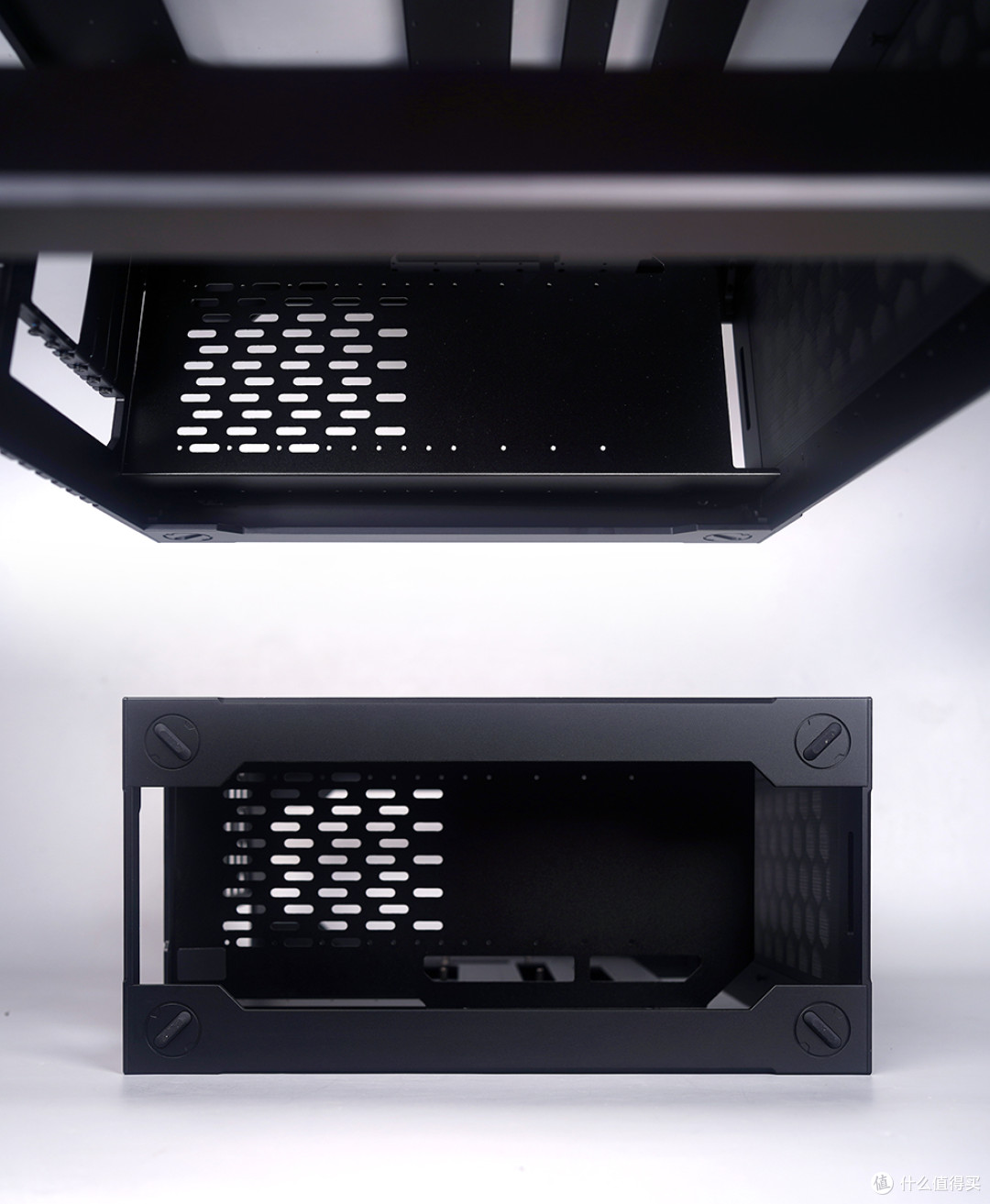

底部与顶部都是相同的样式，也就是四个边角圆形图案安置了条状脚垫，高度不高，比较贴合桌面。

材质上选用 6061 航空级铝合金，面板及骨架厚度高达 6mm，配合阳极氧化喷砂工艺，兼顾强度与触感。

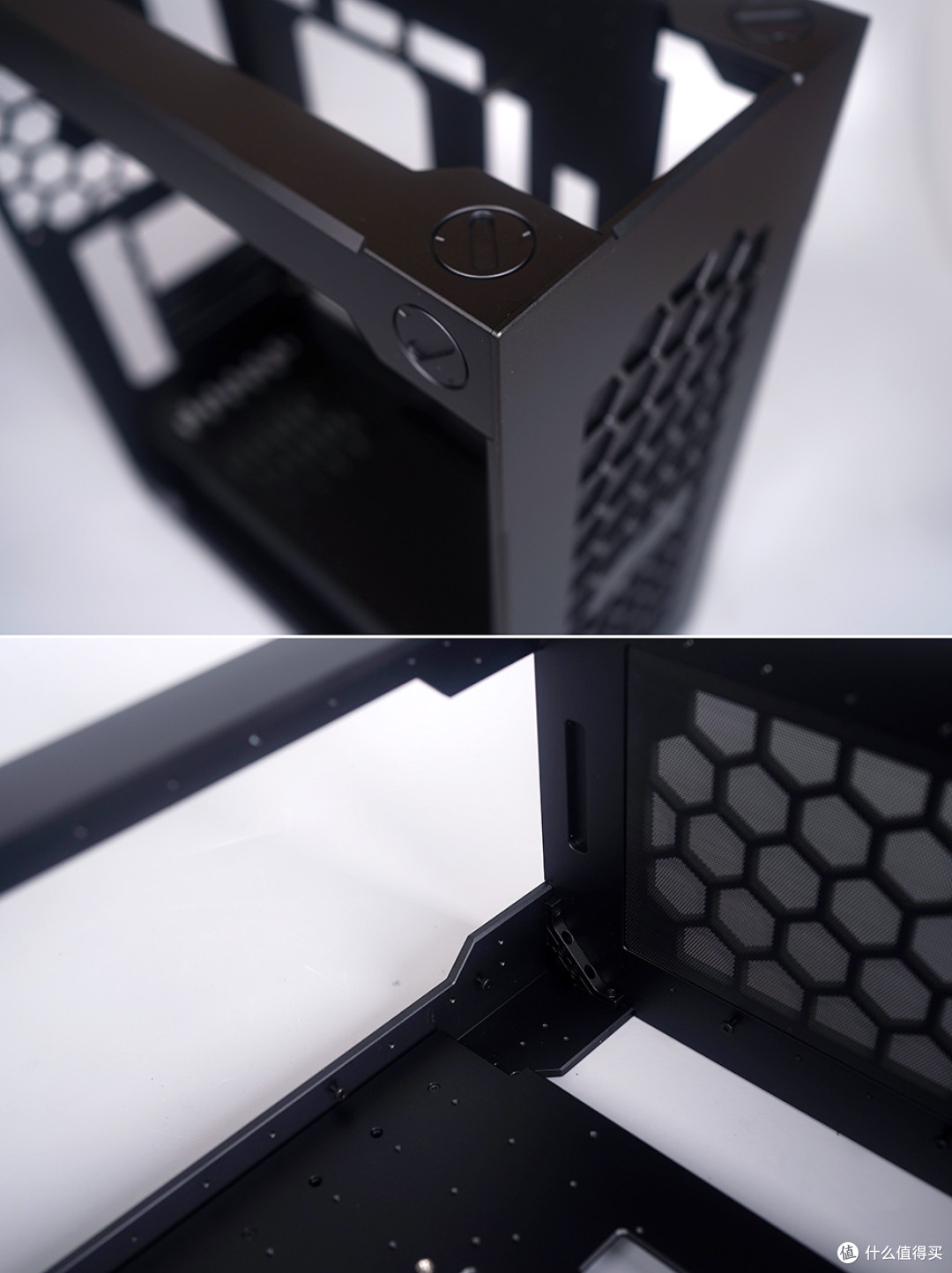

结构上采用 CC 连接件方案，每处接合面以双螺丝固定，单个连接件总计六颗螺丝锁紧，大幅提升框架整体刚性，长期使用亦不易松动。

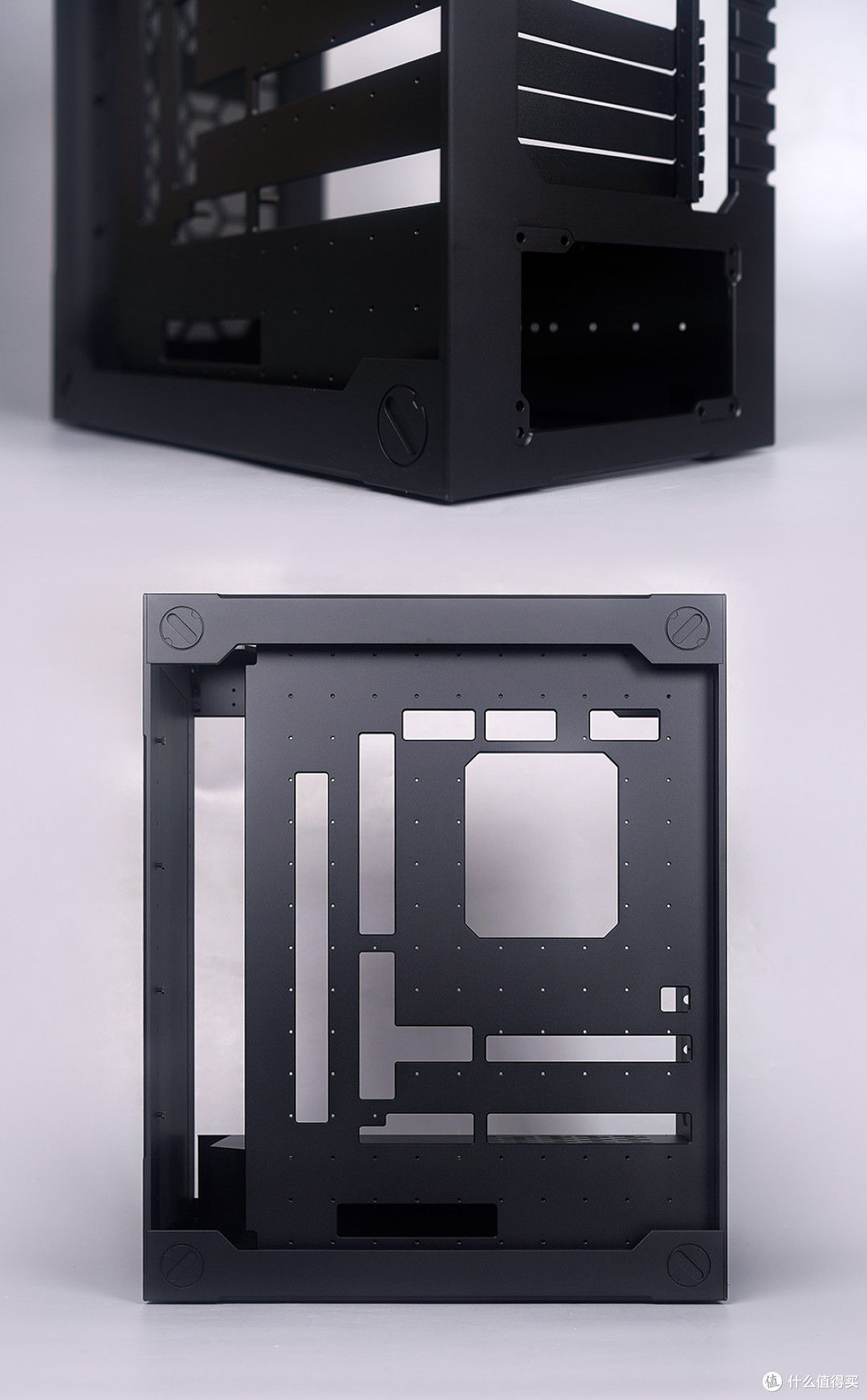

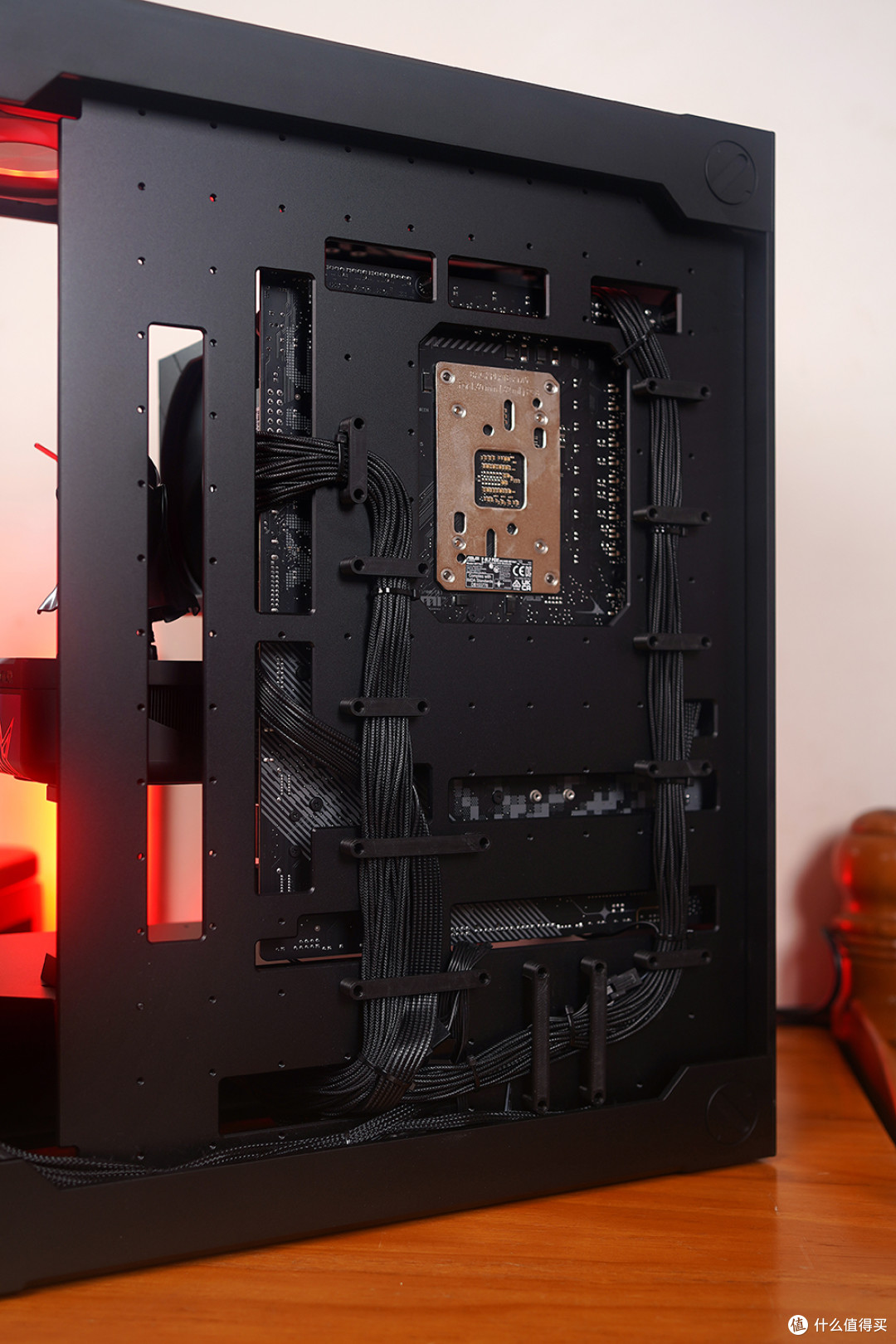

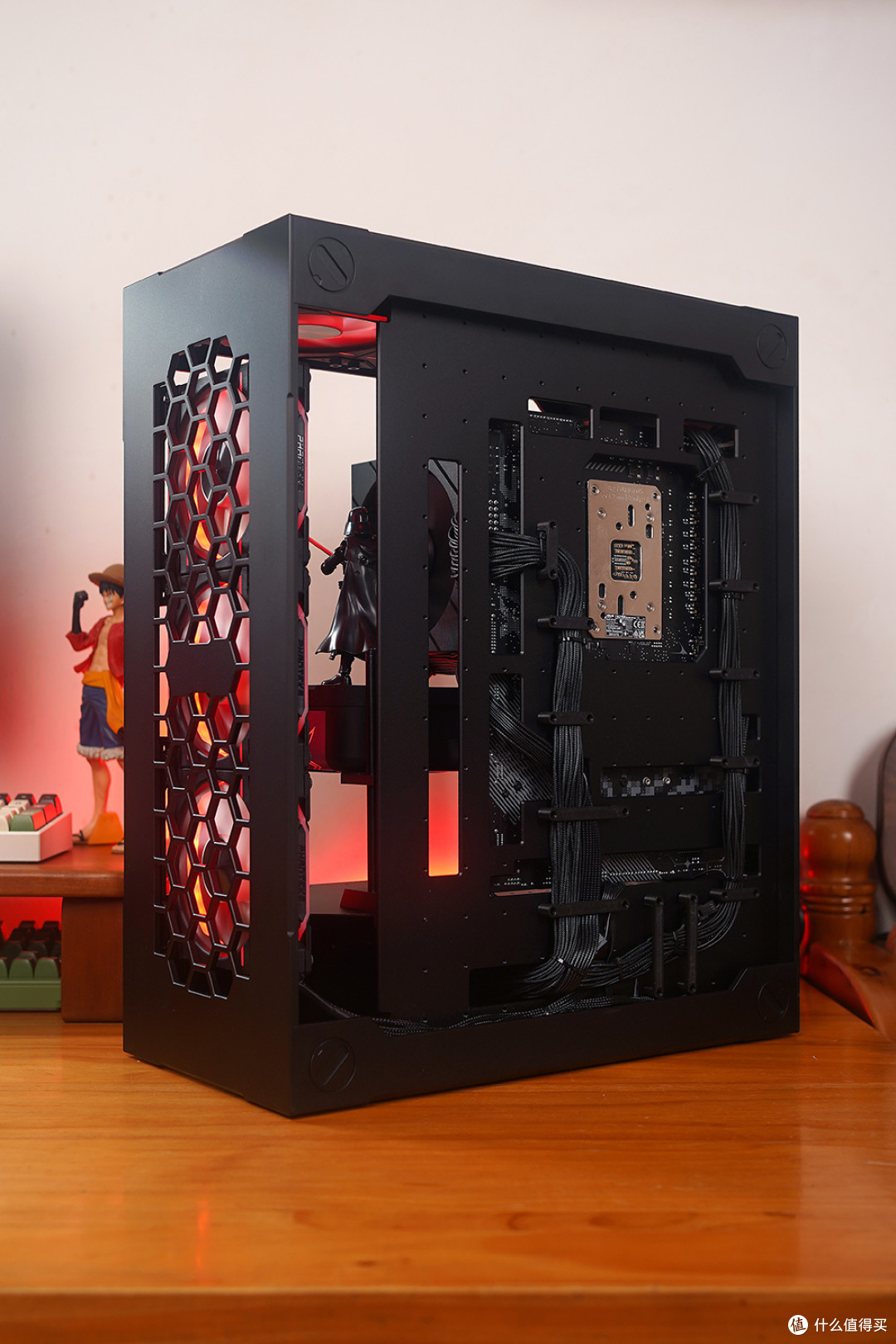

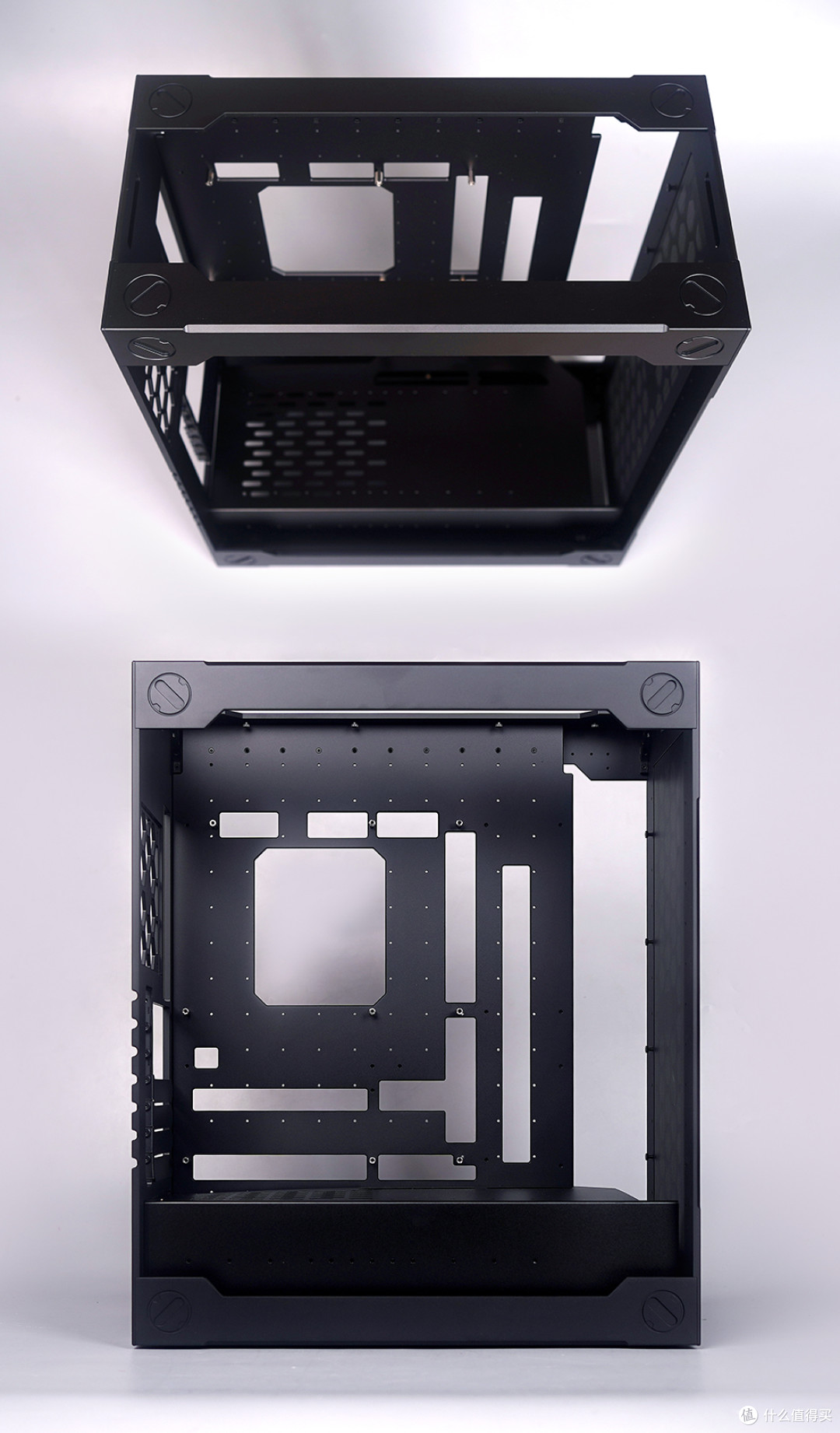

机箱背板采用半开放式设计，背板与外壳间距为11mm，具备有充足的背线空间，从开孔位置也能看出支持背插主板。
厂家附赠了多个3D打印线夹，线夹内置防脱落螺丝，安装稳固且拆装便捷，大幅降低理线难度，实际走线效果规整清爽。
此外，背板则预留了好多适配孔距的螺丝孔位，方便玩家根据需求灵活固定。

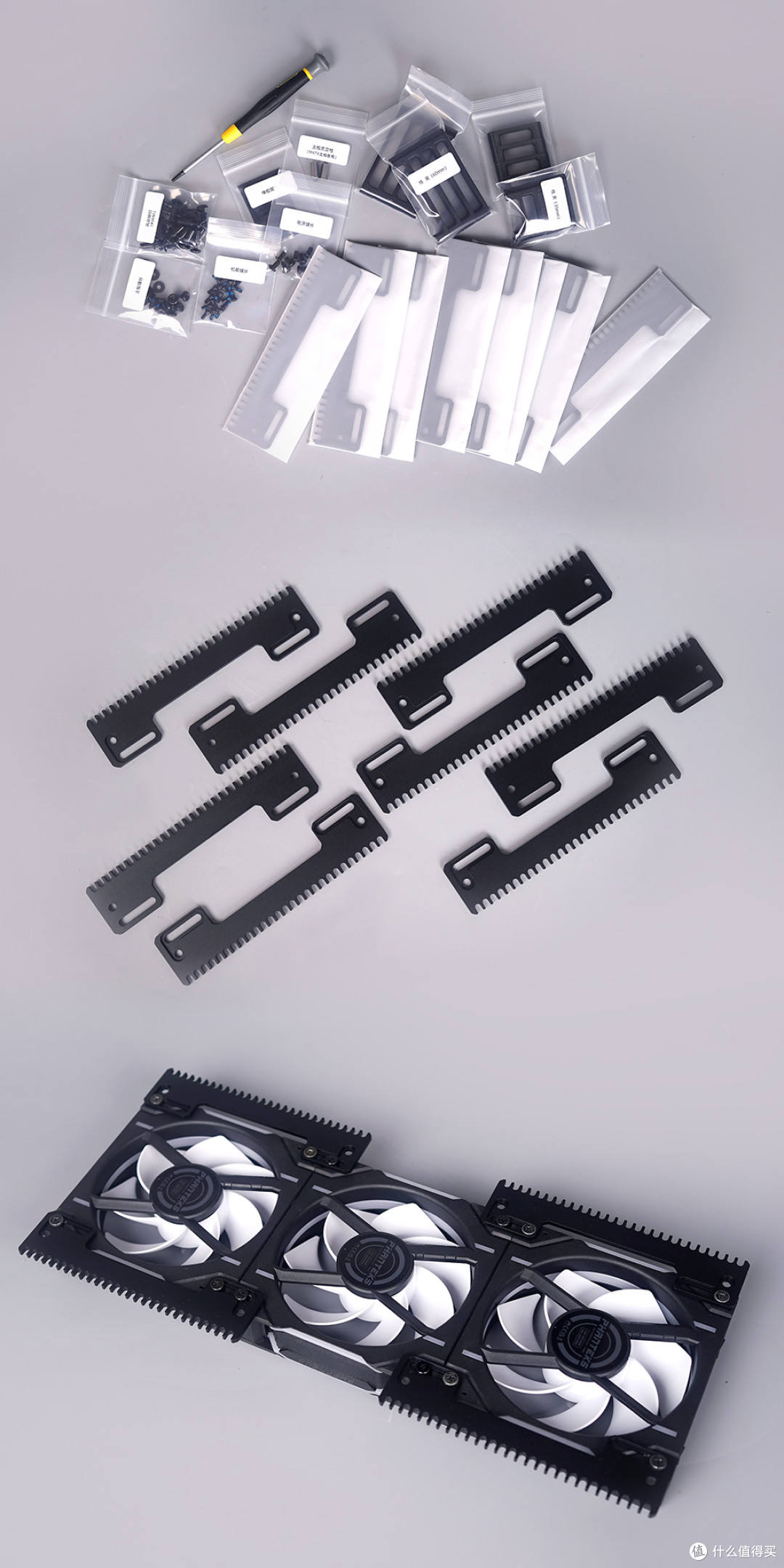

附件方面，各类安装螺丝与线夹均采用独立包装，并标注其用处，另还有一把 H2 规格的史丹利内六角螺丝刀。
风扇冷排支架同样独立封装，单边采用锯齿形开槽设计，在安装于顶部或前置面板时支持多档位移动调节，便于灵活调整冷排位置，适配不同散热方案。

「测试部分」
室温约为 30 度左右，BIOS 内存开启 EXPO，CPU 开启 PBO 解锁功耗限制， WIN11 的系统，实际测试结果或多或少会有些许出入，仅供参考！

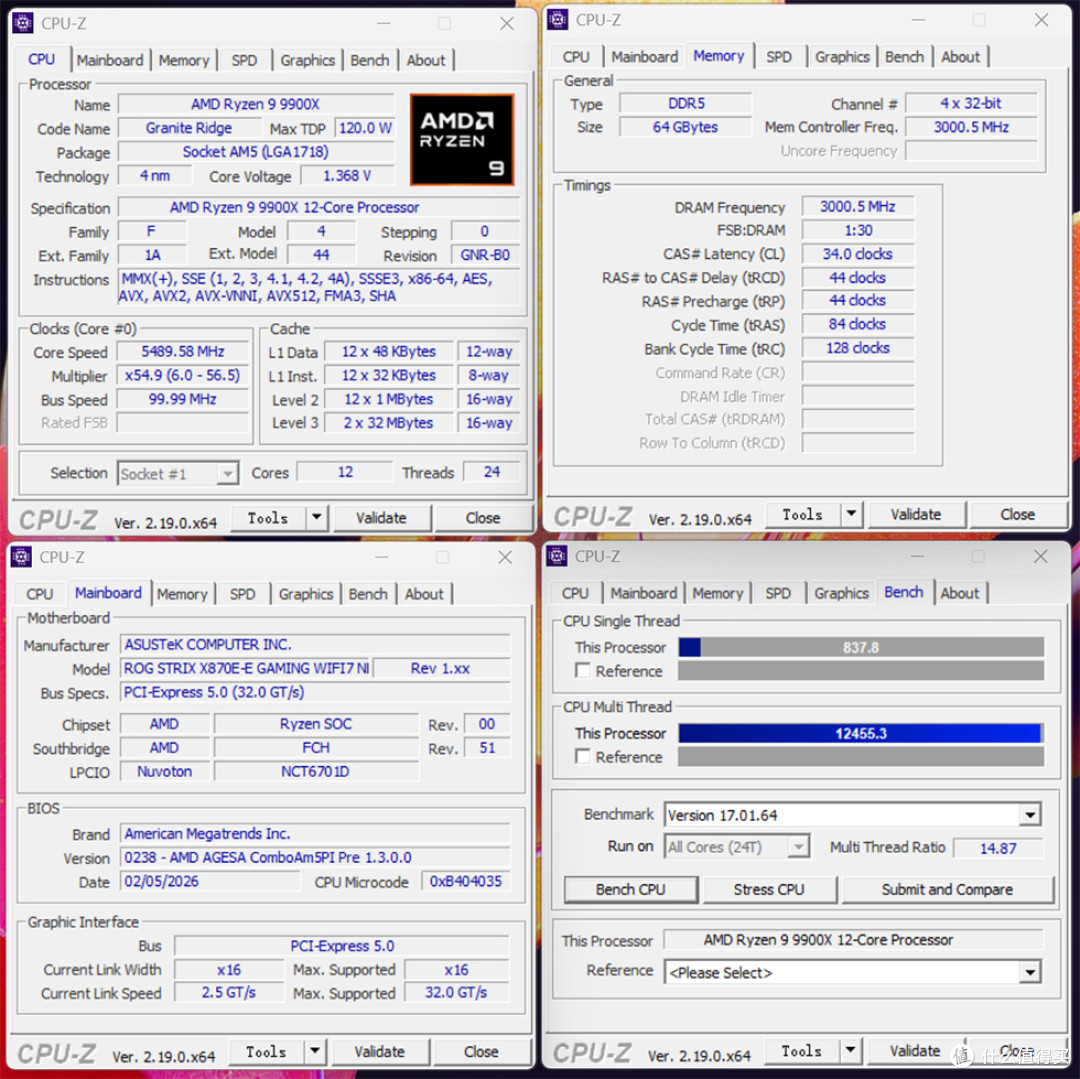

CPU-Z跑分。

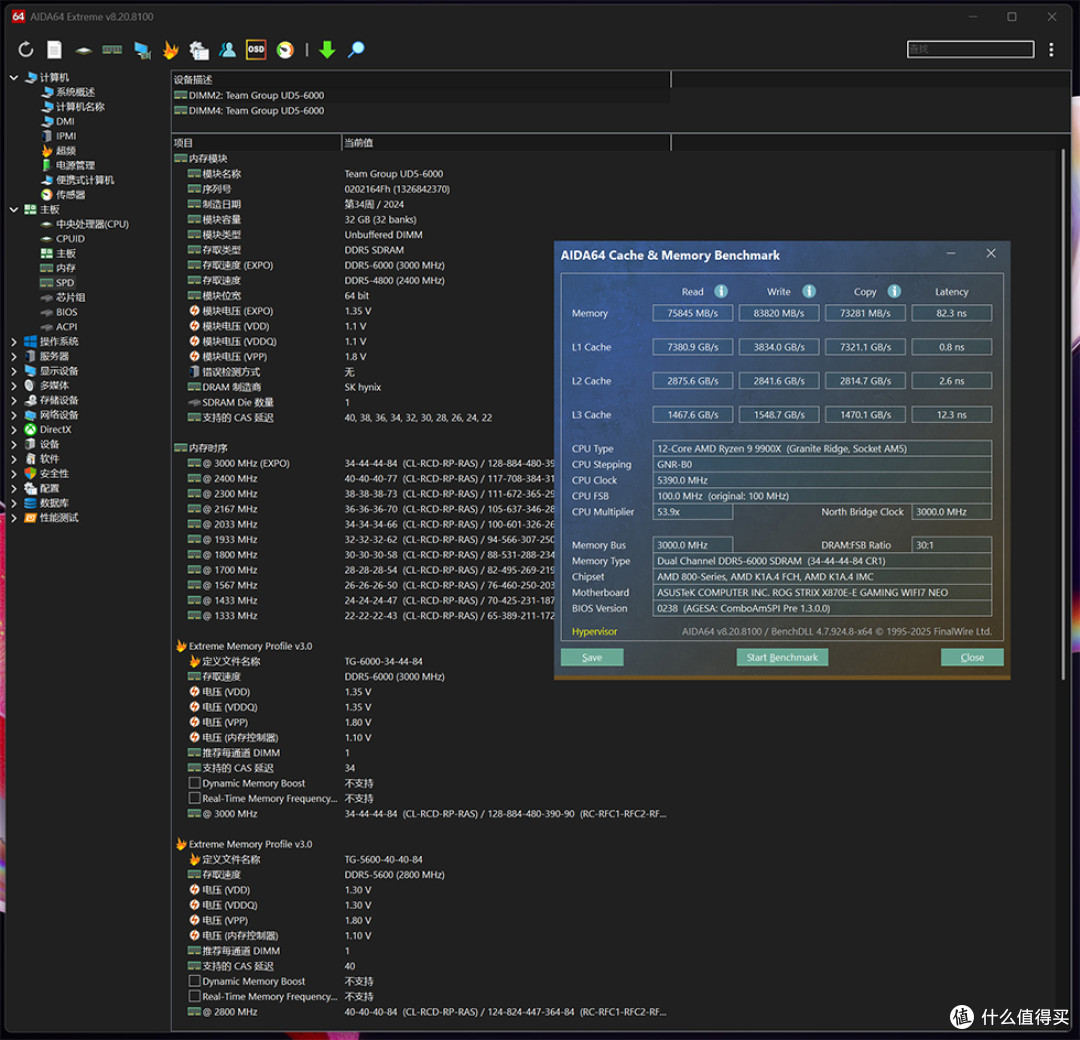

AIDA64 Cache & Memory Benchmark 测试。

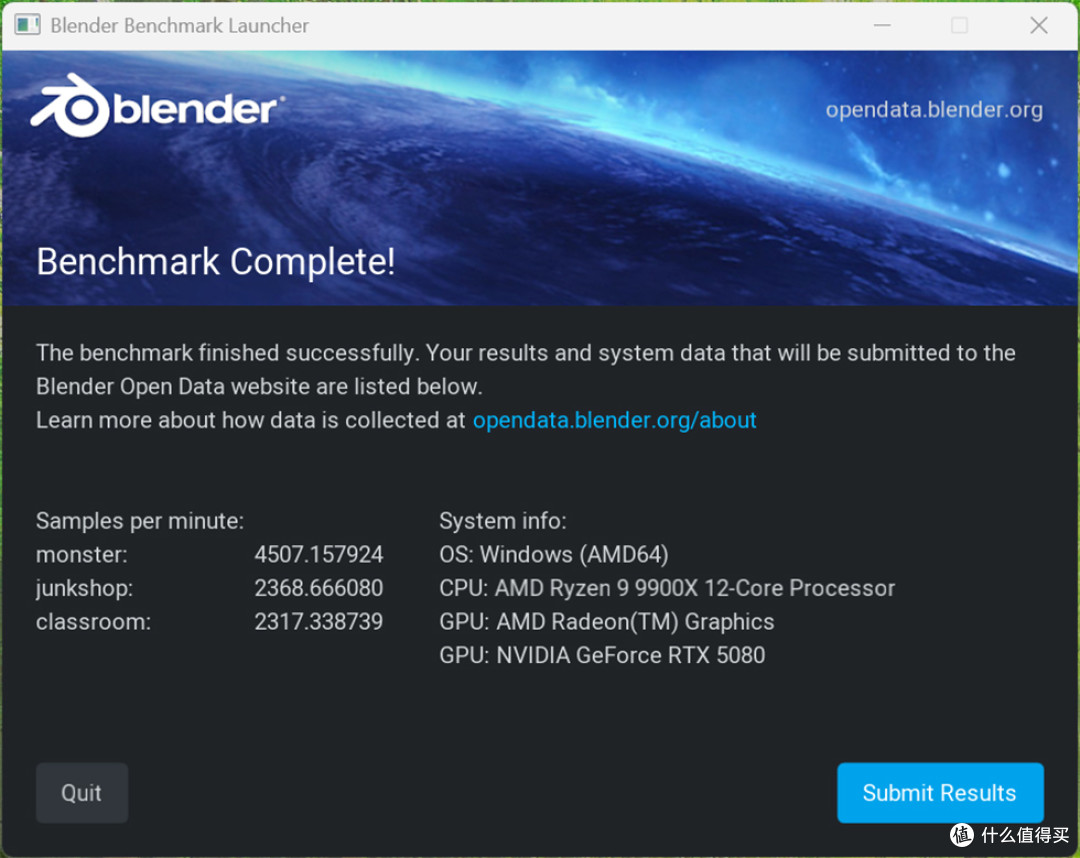

Blender 测试。

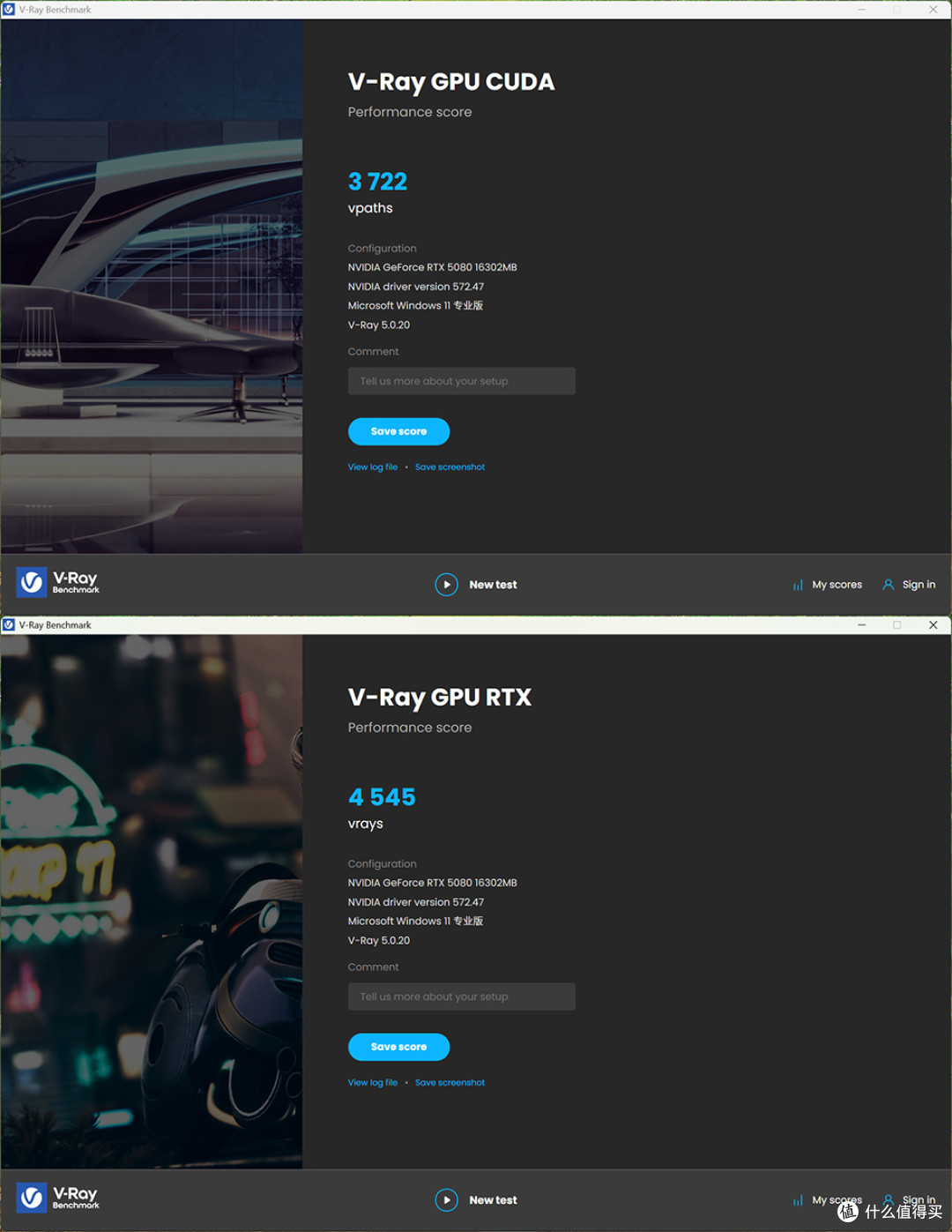

V-Ray 测试。

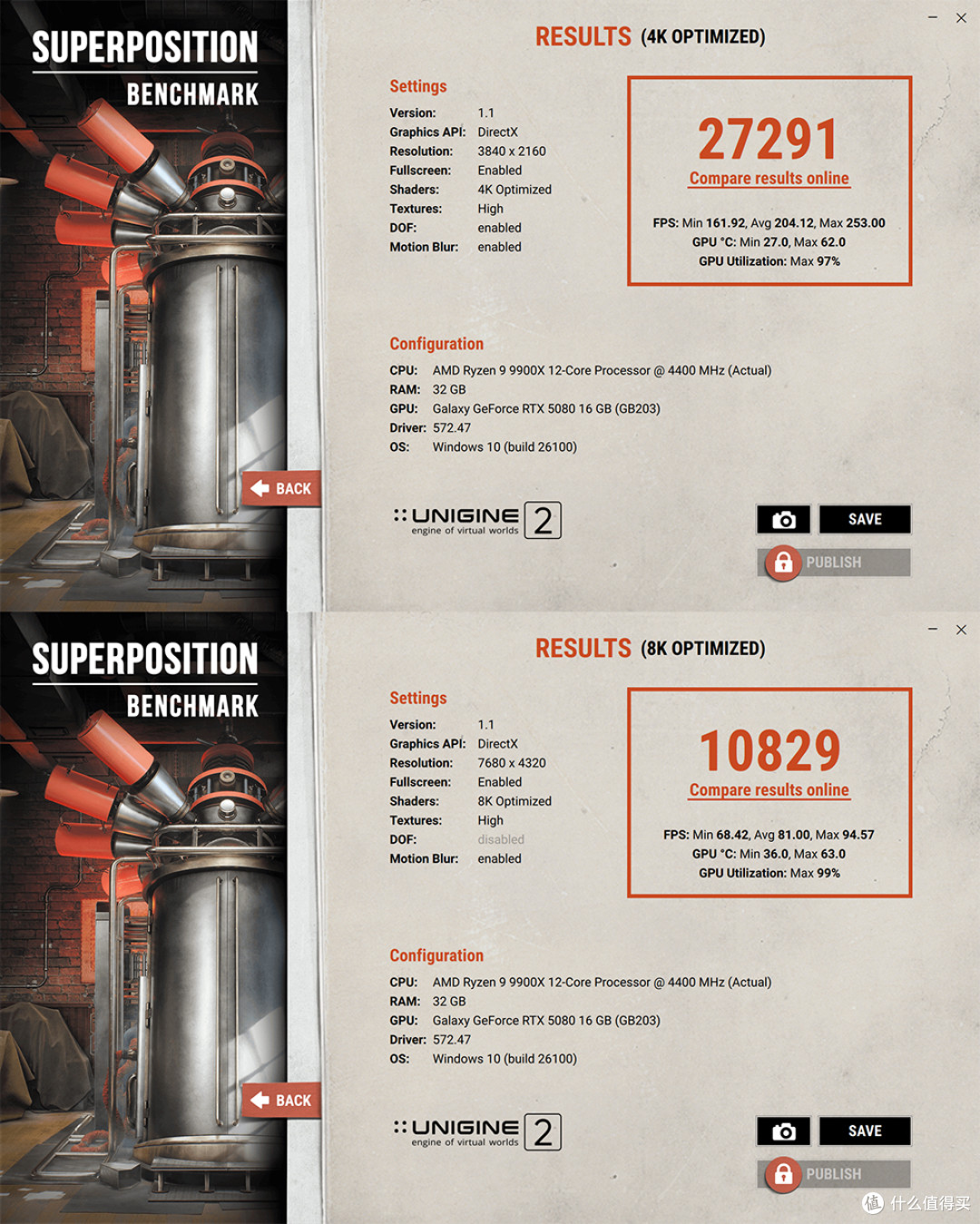

SUPERPOSITION BENCHMARK 测试。

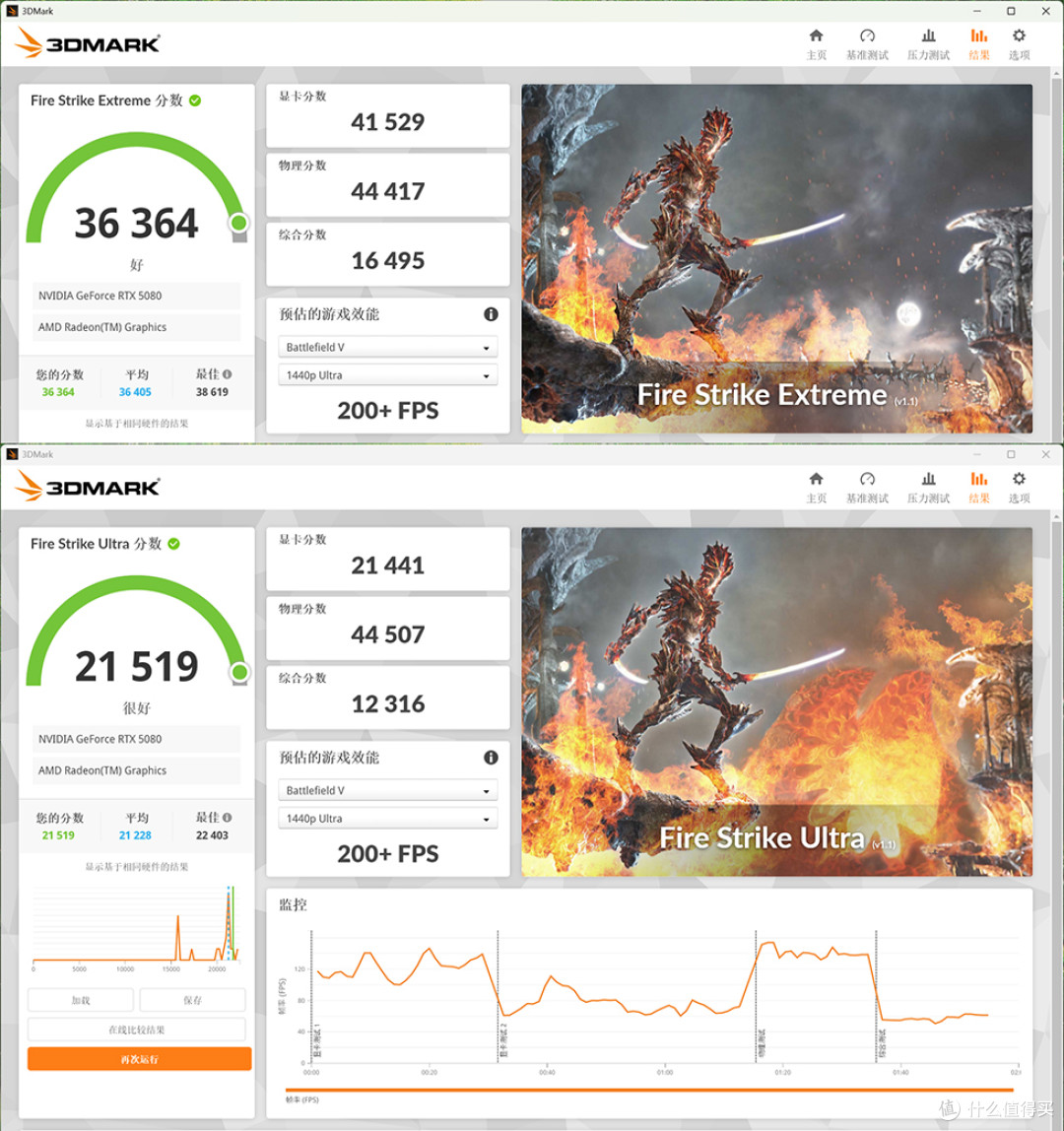

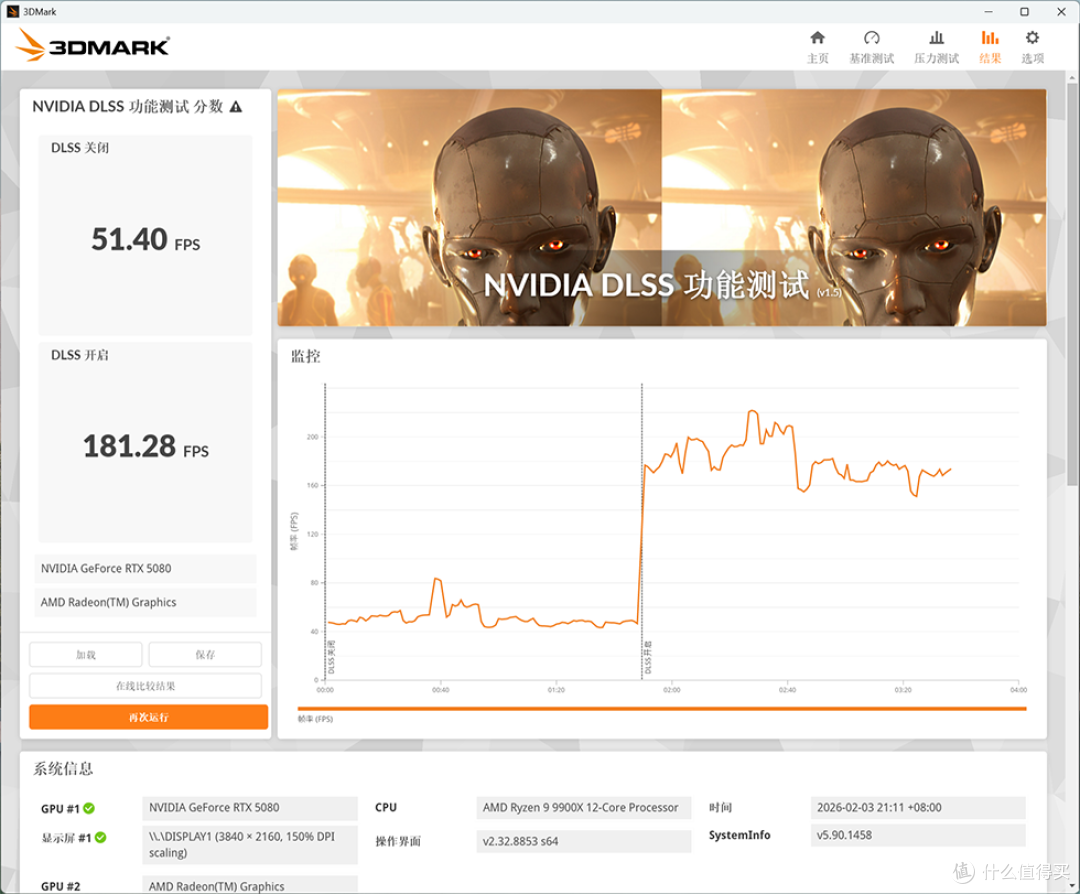

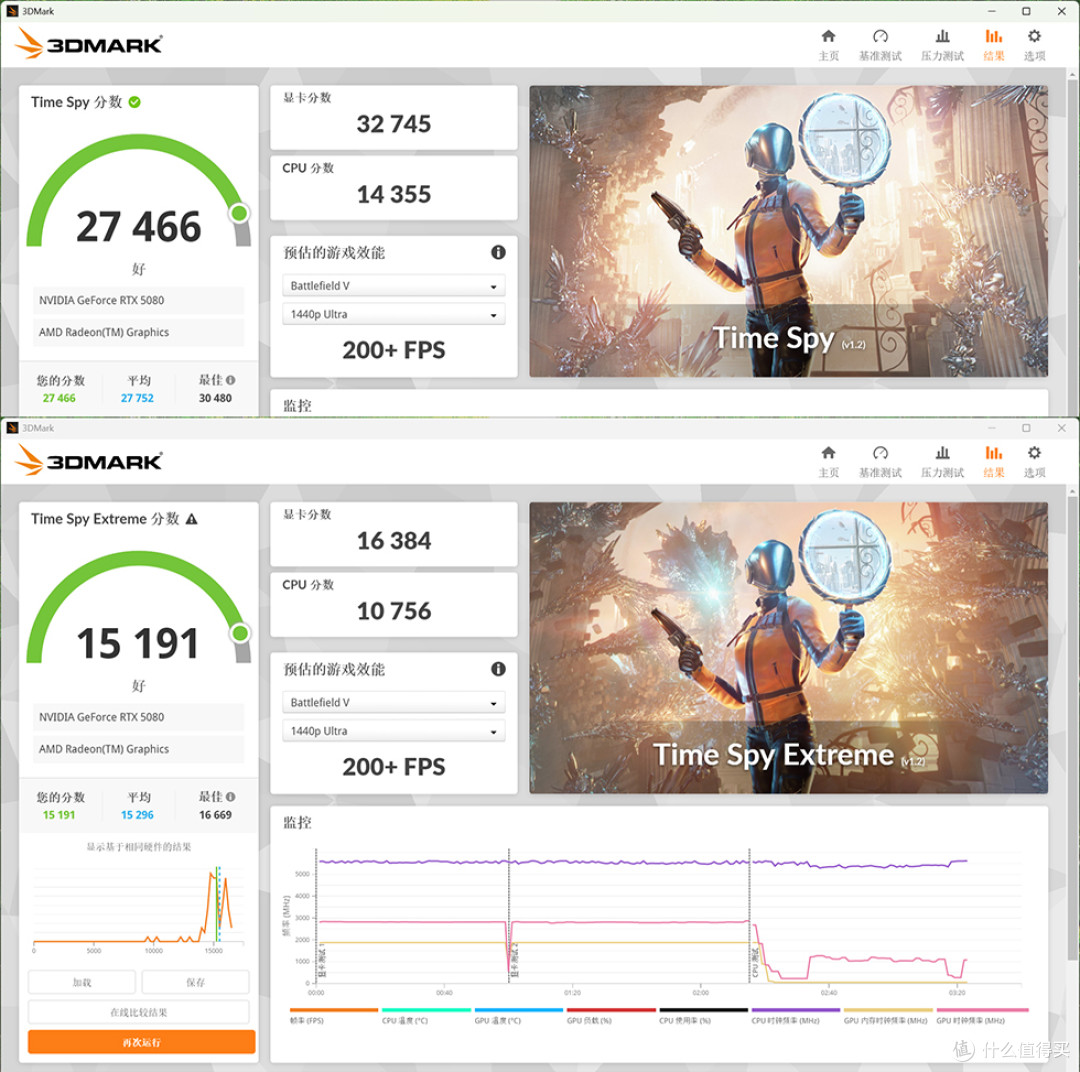

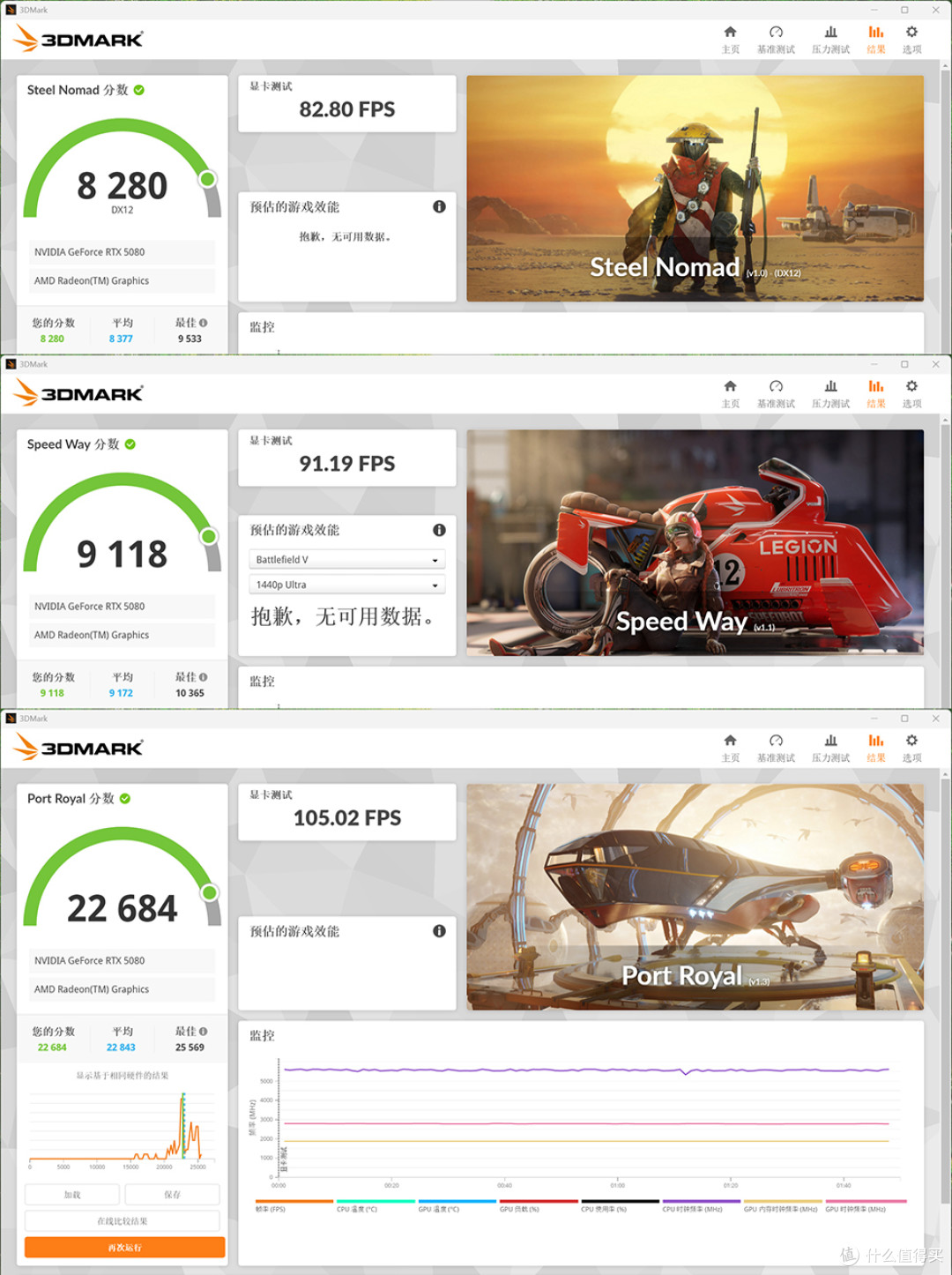

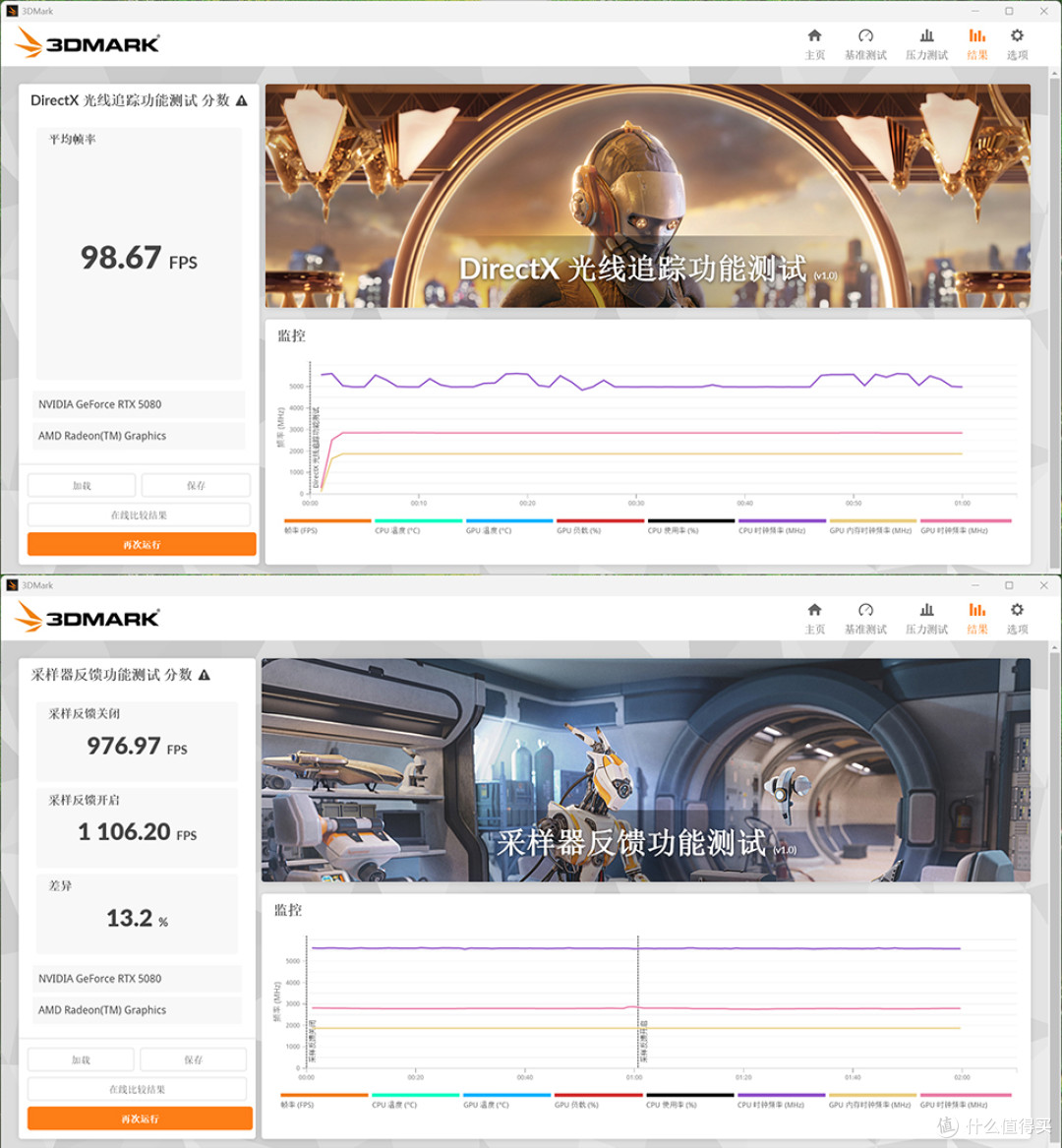

3DMARK 测试。

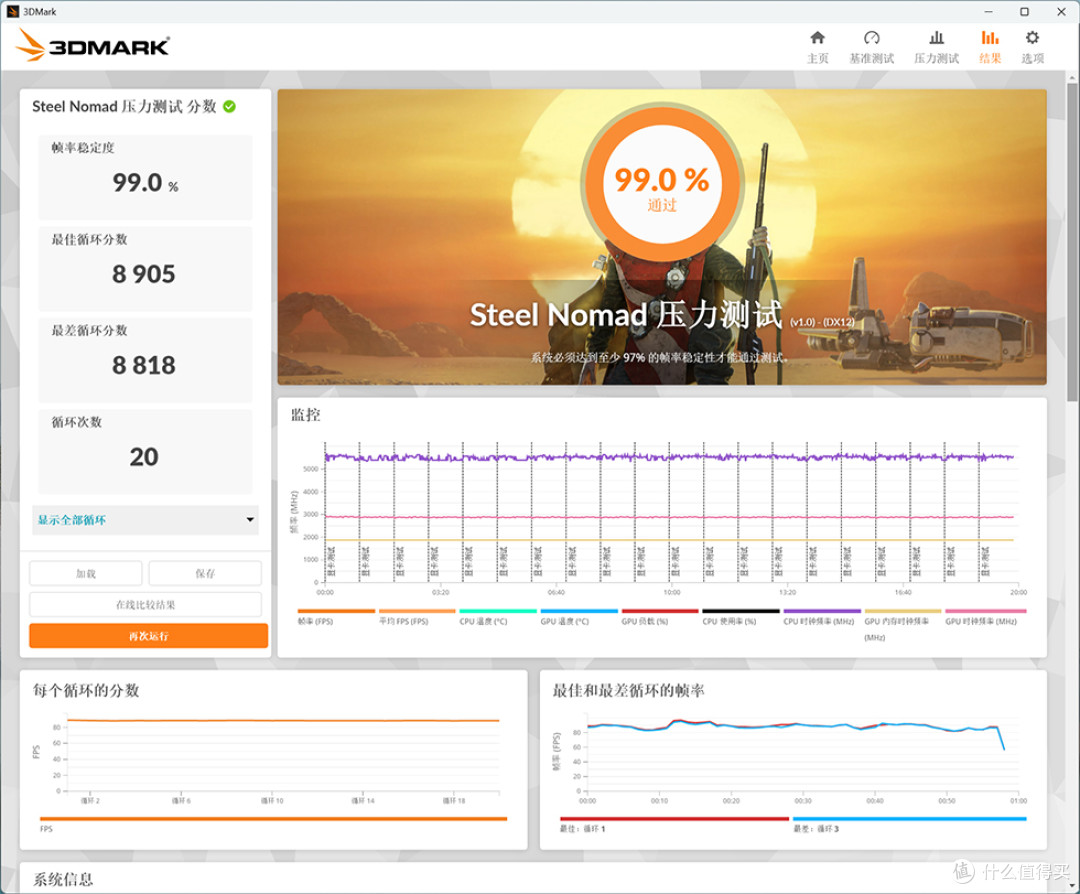

3DMARK Stell Normad 压力测试。

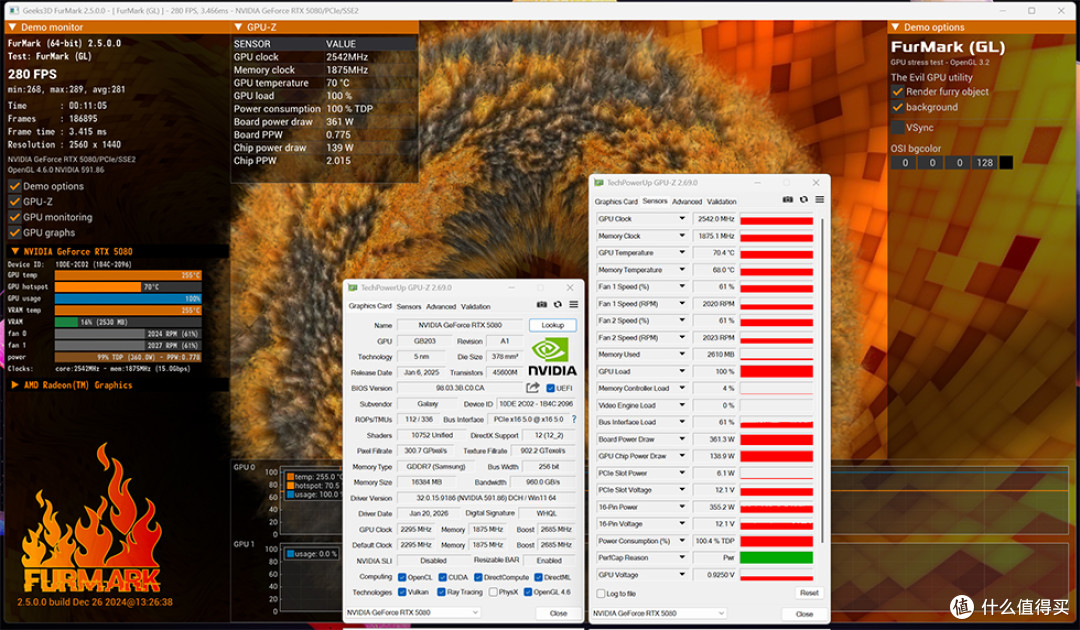

显卡 FURMARK 满载测试。
过程 10 分钟左右，核心温度 70.4 度，显存 68 度，显示功耗 360W 左右。

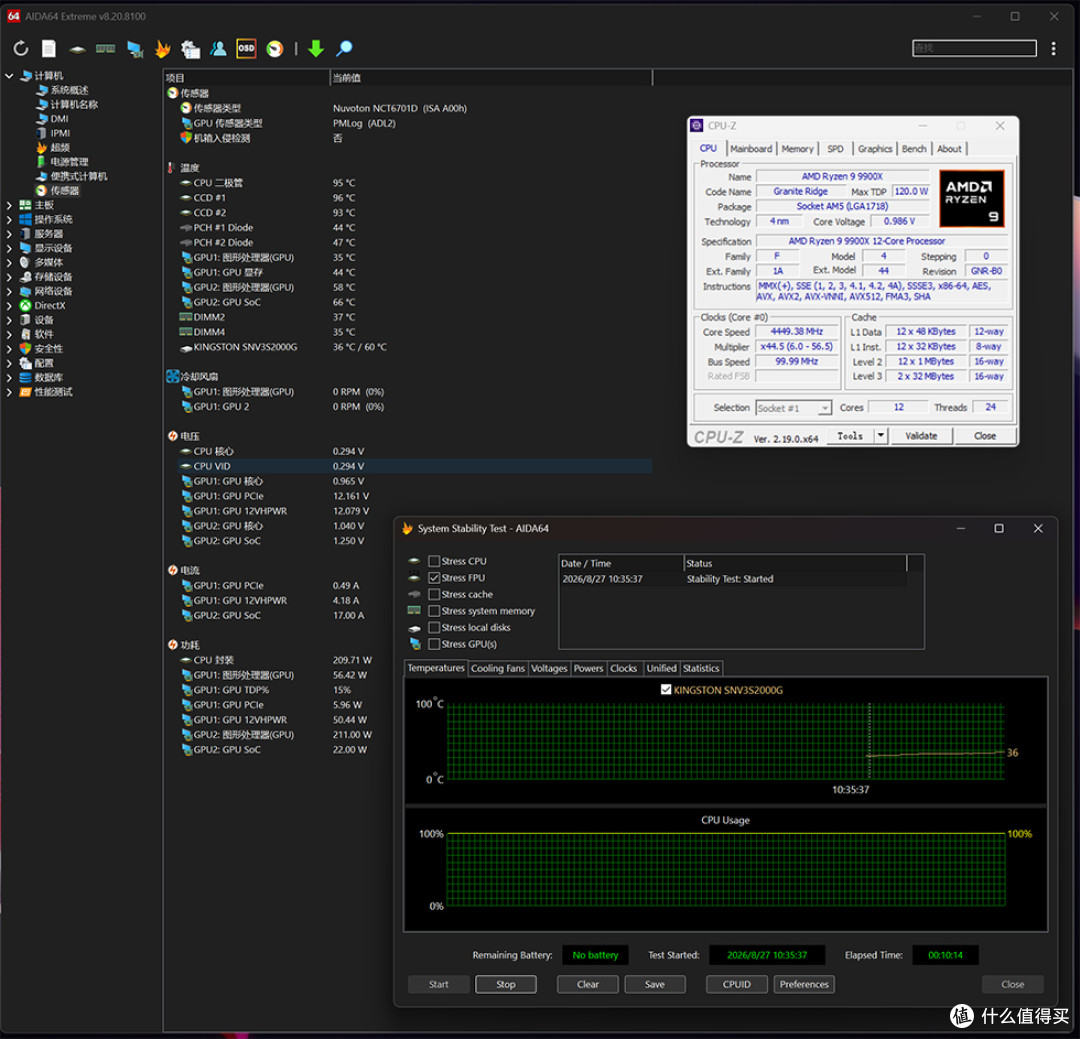

CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，10 分钟左右。CPU 温度 95 左右，功耗 210W 左右。

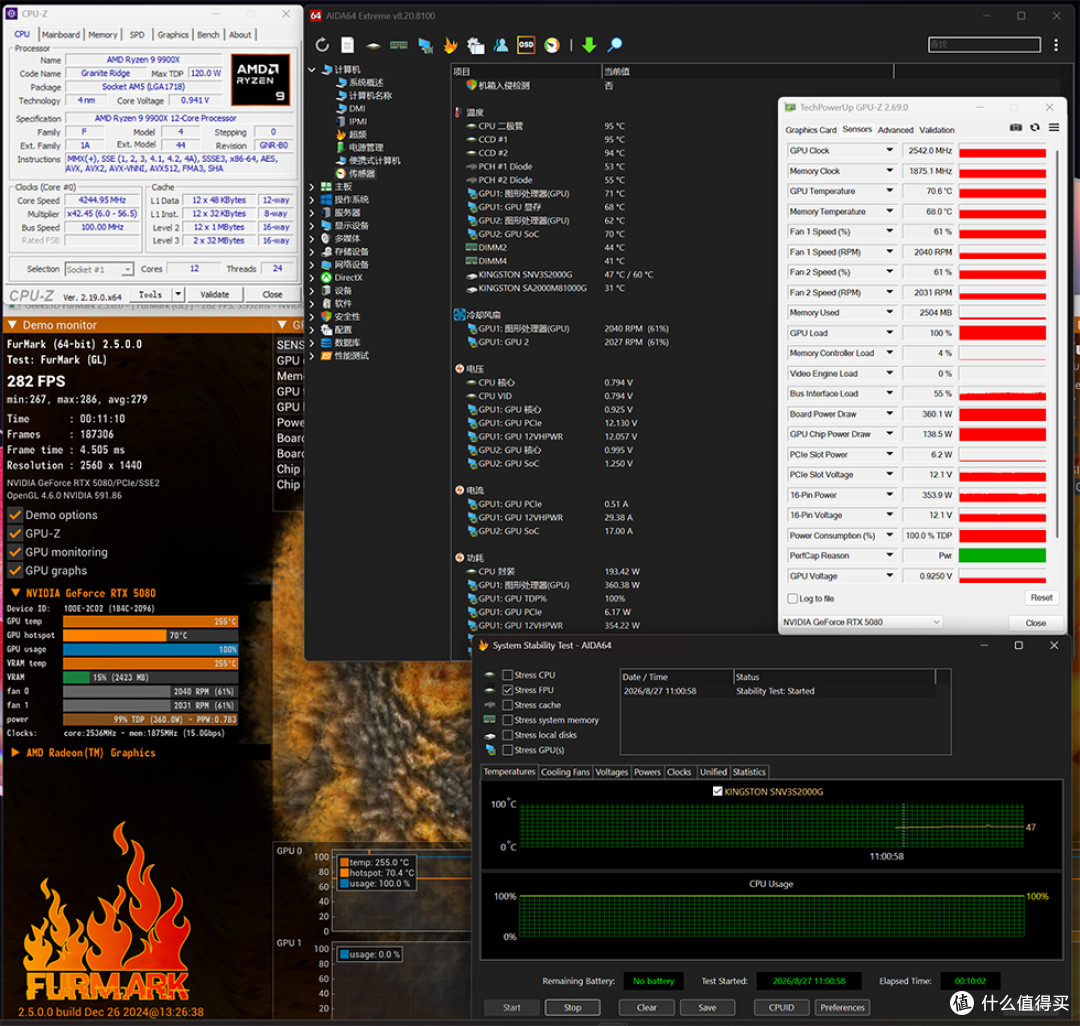

整机双烤测试，10 分钟左右。
CPU 温度 95 左右，功耗 200W 左右，显卡核心温度 70.6 度，显存 68.0 度，显示功耗 360W 左右。

那么以上就是这台机箱装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！

作者声明本文存在利益相关性，请大家尊重作者及分享的内容，友善沟通，理性决策~
