PISEN品胜近期又推出了20W迷你快充充电器,满足消费者对小体积20W充电器的需求。这款产品有单C口和1A1C双口两种款式,同时又有黑白配色可选,考虑十分周到。下面充电头网就对品胜20W单C口迷你快充充电器进行详细拆解,以此为代表看看产品设计做工如何。

一、品胜20W充电器外观


拆解报告:PISEN品胜20W迷你快充充电器


包装盒主体黑色配色,正面印有PISEN品牌、充电器外观图以及卖点标识。


拆解报告:PISEN品胜20W迷你快充充电器


背面印有充电器特性描述和参数。


拆解报告:PISEN品胜20W迷你快充充电器


侧面印有充电器外观图,有黑白款式可选。


拆解报告:PISEN品胜20W迷你快充充电器


包装内采用塑料托盘固定保护充电器。


拆解报告:PISEN品胜20W迷你快充充电器


品胜20W充电器采用小方块造型设计,腰身哑光处理,输出顶面微凸,并且采用亮面设计,腰身一面上印有20W快充字样。


拆解报告:PISEN品胜20W迷你快充充电器


充电器输入端配备固定式国标插脚。


拆解报告:PISEN品胜20W迷你快充充电器


输入端外壳上印有充电器规格参数信息

型号:SK-PD20-02C

输入:100-240V~ 50/60Hz 0.5A

输出:5V3A、9V2.22A、12V1.67A

总输出:20W MAX

制造商:深圳市森树强电子科技有限公司

产品已经通过了3C认证。


拆解报告:PISEN品胜20W迷你快充充电器


机身顶面特写,USB-C口黑色胶芯不露铜,此外还设有PISEN品牌logo和20W标识。


拆解报告:PISEN品胜20W迷你快充充电器


使用游标卡尺实测充电器机身长度为29.95mm。


拆解报告:PISEN品胜20W迷你快充充电器


宽度为27.45mm。


拆解报告:PISEN品胜20W迷你快充充电器


厚度为27.44mm。


拆解报告:PISEN品胜20W迷你快充充电器


和苹果20W充电器大小直观对比,体积要小得多。


拆解报告:PISEN品胜20W迷你快充充电器


拿在手上的直观感受,十分小巧。


拆解报告:PISEN品胜20W迷你快充充电器


净重约为29g。


拆解报告:PISEN品胜20W迷你快充充电器


使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。


拆解报告:PISEN品胜20W迷你快充充电器


此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

二、品胜20W充电器拆解


拆解报告:PISEN品胜20W迷你快充充电器


将输入端外壳拆开,边缘采用超声波焊接工艺封装,连接导线打胶处理。


拆解报告:PISEN品胜20W迷你快充充电器


将充电器取出,主板一侧垂直焊接一块输出小板。

经过对充电器观察分析发现,品胜20W PD快充充电器采用了典型的开关电源输出宽范围电压,再由PD协议芯片通过光耦控制输出电压的架构。下面就由输入端开始为大家一一介绍这款产品的用料。


拆解报告:PISEN品胜20W迷你快充充电器


输入端一览,共模电感打胶固定,高压滤波电解电容夹在小板和变压器之间。


拆解报告:PISEN品胜20W迷你快充充电器


主板背面设有保险丝、整流桥、PWM主控芯片、初级开关MOS以及光耦。


拆解报告:PISEN品胜20W迷你快充充电器

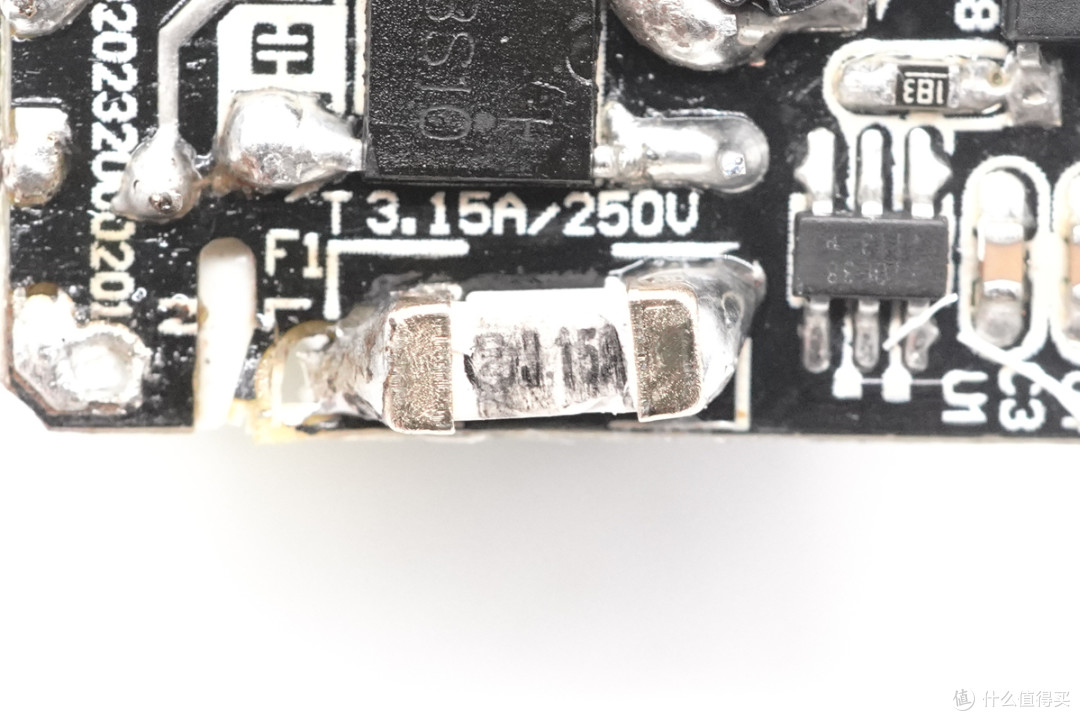

保险丝特写,额定电流3.15A。


拆解报告:PISEN品胜20W迷你快充充电器


共模电感特写,用于滤除EMI干扰。


拆解报告:PISEN品胜20W迷你快充充电器


输入端ABS10整流桥。


拆解报告:PISEN品胜20W迷你快充充电器


两颗高压电解电容来自永铭,规格均为400V 10μF。


拆解报告:PISEN品胜20W迷你快充充电器


充电器主控芯片丝印710L38。



初级开关MOS采用东微高压超级结,OSG65R360GE,耐压700V,导阻360mΩ,PDFN5*6封装。


拆解报告:PISEN品胜20W迷你快充充电器


东微 OSG65R360GE 详细资料。


拆解报告:PISEN品胜20W迷你快充充电器


PCB板侧面一览。


拆解报告:PISEN品胜20W迷你快充充电器


变压器使用绝缘胶带包裹,并贴有信息标签。


拆解报告:PISEN品胜20W迷你快充充电器


亿光EL 1018光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。


拆解报告:PISEN品胜20W迷你快充充电器


将侧面小板拆下,小板正面设有滤波电感、电容以及协议芯片。


拆解报告:PISEN品胜20W迷你快充充电器


背面设有次级同步整流控制器、同步整流MOS管和输出VBUS开关。


拆解报告:PISEN品胜20W迷你快充充电器


次级同步整流控制器,丝印6602。


拆解报告:PISEN品胜20W迷你快充充电器

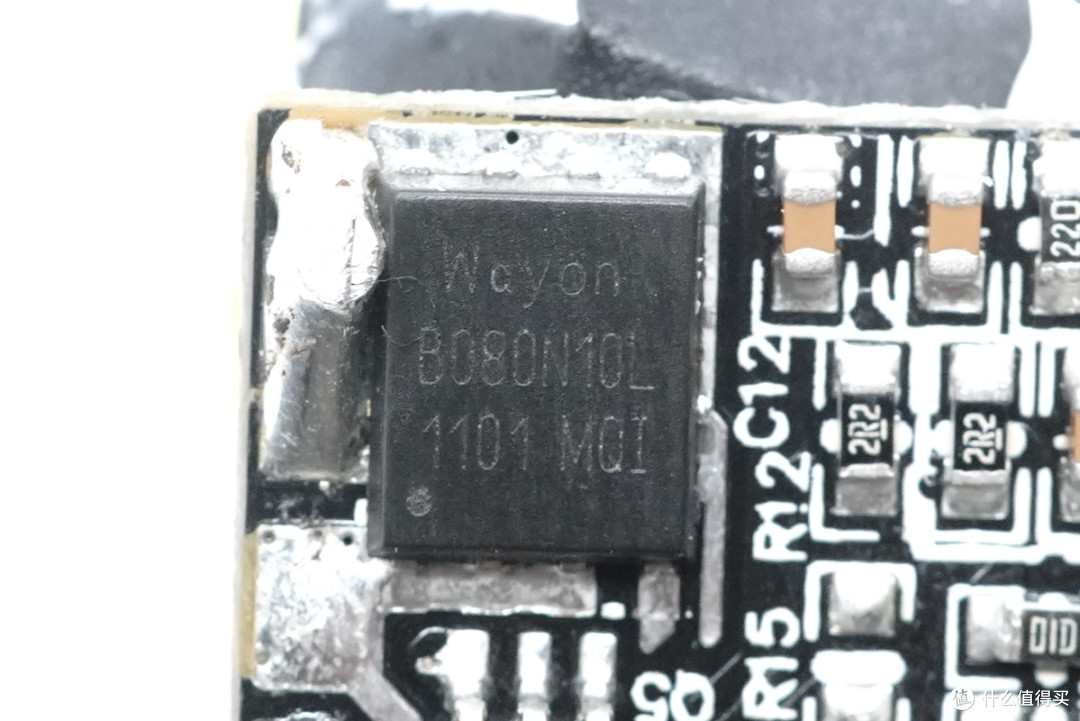

次级同步整流MOS管采用维安WMB080N10LG2,耐压100V,导阻<10.5mΩ,适用于DC-DC和同步整流应用。


拆解报告:PISEN品胜20W迷你快充充电器


维安 WMB080N10LG2 详细资料。


拆解报告:PISEN品胜20W迷你快充充电器


同步整流输出滤波电感特写。


拆解报告:PISEN品胜20W迷你快充充电器


输出滤波固态电容采用永铭NPX系列固态电容,规格为16V 470μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到,永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用,获得客户一致认可。


拆解报告:PISEN品胜20W迷你快充充电器


另一颗也来自永铭,规格为16V 680μF。


拆解报告:PISEN品胜20W迷你快充充电器


输出VBUS开关采用真茂佳ZM094N03M,NMOS,耐压30V,导阻9.4mΩ。


拆解报告:PISEN品胜20W迷你快充充电器


真茂佳 ZM094N03M 详细资料。


拆解报告:PISEN品胜20W迷你快充充电器


USB PD协议芯片采用伟诠WT6636F。充电头网了解到,伟诠WT6636F是一颗通过USB-IF协会USB PD3.0(PPS)认证的协议芯片(TID号:1080018)。通过高通QC4+认证,认证号QC20200316138。

支持USB PD3.0和PPS,内置可编程的恒压恒流控制,集成低侧电流采样放大器,支持线损补偿,支持多重保护功能,包括数据线的过压保护,内部集成10bit ADC用于电压和电流检测,内置8051内核单片机,内置放电MOS管。


拆解报告:PISEN品胜20W迷你快充充电器


伟诠 WT6636F 资料信息。

据充电头网了解,采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时,还有数十款产品快充产品采用了伟诠的芯片。


拆解报告:PISEN品胜20W迷你快充充电器


全部拆解完毕,来张全家福。

充电头网拆解总结

品胜20W迷你快充充电器外观设计相当别致,腰身靠近输入端处设有环形亮面凹槽,输出顶面微凸。同时机身三维均小于30mm,相当小巧,官方正式名称叫“小不点”毫不夸张。性能方面,支持QC、AFC、FCP、PD3.0快充协议,具备5V3A、9V2.22A、12V1.67A三组电压档位,满足iPhone 12充电绰绰有余。

充电头网通过拆解了解到,这款充电器输入端采用导线连接通电,内置两块PCB板相互垂直焊接组成,输入输出端采用永铭针对20W快充市场推出的小型电解/固态电容进行滤波。此外充电器采用开关电源加协议芯片架构,初级开关管采用东微高压超级结开关管,同步整流管采用维安低压MOS管。输出端由伟诠WT6636F协议芯片控制输出,该芯片通过了USB PD3.0(PPS)认证,性能有保证。
