创作立场声明:本文涉及的散热器除C7纯铜石墨稀之外均为本人自用,测试非专业结果仅供参考,特别鸣谢借我C7的朋友

我作为一名资深鸽子玩家,深谙摸鱼的道理,所以上次说了要做axp90的对比测试之后,又摸鱼了好几天,真是太舒畅了。现在慷慨群友提供的C7纯铜石墨烯版也到了,现在终于可以开始做这个测试

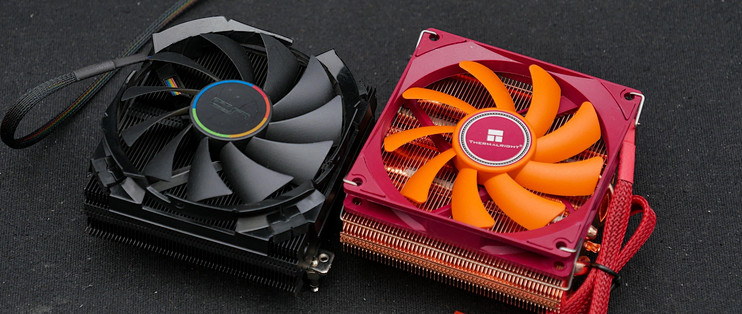

本次参加测试的一共有5个散热,上次说是要测试黑峰岭、T318、C7、AXP90,我自己又加进去一个AXP100,所以这次的对比既有47mm这个段位上的,也有AXP同家族的大哥(上次发文之后也有朋友提到了HP400和镰刀8039,有点抱歉没加进来)

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

第一个散热当然是最新出来的AXP90,我买的是纯铜版本,AM4平台扣具,利民在纯铜版和镀镍版本上面使用的风扇参数一样但是配色不同,纯铜这个很骚

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

接近镜面的铜底,焊接工艺非常不错,热管和鳍片采用回流焊接合,可惜的是AM4版本和115X版本需要分别购买,不知以后会不会出现两套扣具的版本

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

另一个就是一直被视为A4机箱较优散热的快睿C7,我手里这个是纯铜石墨烯版本的,贫寒如我自然是买不起这么高贵的散热的,所以去门口小卖部借了一个

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

C7的配件挺丰富的,他是本次测试中唯一一个带有背板的itx散热(强烈怀疑是因为自己太重了不得不带一个背板2333)

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

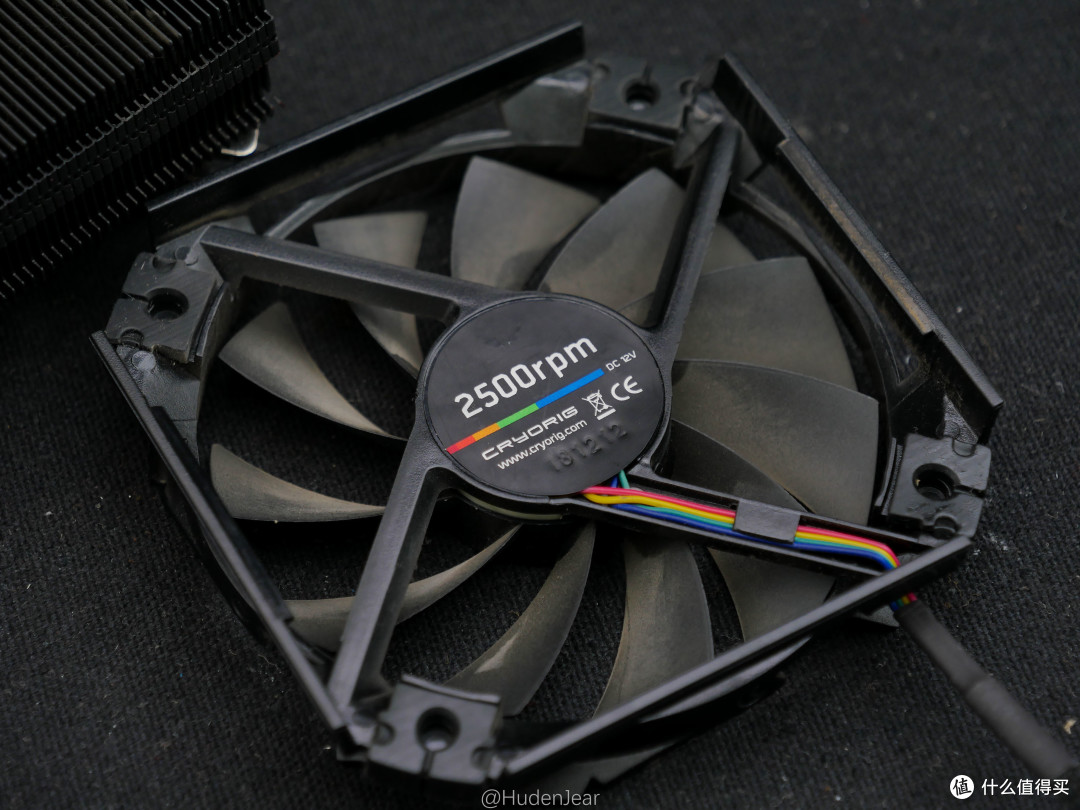

借来之后没有打理之前灰挺多,扫了半天还是有不少灰。风扇的最大转速是2500rpm,利民的风扇是2700rpm,看来小型散热要效果好,风扇转速这块必须安排上啊

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

从一些细节可以看出C7石墨烯采用的是喷涂的办法,热管内嵌程度比较高,部分鳍片没有接触到。不过热管鳍片还是回流焊接合,导热效率没问题

利民 AXP90 纯铜 对比测试,谁是最佳itx散热


采用铣平底部,平整度也可以得到保证。快睿的扣具非常有特色,用一套螺丝,配合转向就能实现115X和AM4的支持,不错的设计

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

两套风扇转接扣具也能让散热更换其他9215规格或者9225规格的风扇,可以从这些细节看出这是一款非常成熟的产品

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

下一个是黑峰岭,这个散热的正式版在国内其实是没有卖的,我们一般说的其实是国内工厂中出来的工包版本,一般150块左右不带风扇,高度正好是47,下挂风扇上吹

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

黑峰岭的热管配置在47mm的散热中确实是首屈一指的,6x6mm热管,再加上回流焊工艺,可以保证这个散热有极高的导热效率

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

因为没办法拿到原装风扇,所以我就拿一个ID的扇子来做个演示。这个散热的问题在于他的鳍片规模并不大,有一点薄,导热和散热效能不对等。不过这并不影响他的逼格

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

T318是一款被很多玩家吹过的散热,经常我都能听到“均热板天下第一!”。T318的优势很明显,那就是2011narrow ilm拆机散热会比较便宜,孔位接近AM4也能比较方便的转接。而且作为一个1U标准散热,他的高度只有27mm,配合一把便宜的9215风扇能做到42mm的高度

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

这个散热的不足也很明显,首先是扣具需要转接,这个问题我和朋友想了很久,最后敲定的方案是用一个转接板,就可以直接固定AM4孔位,还能利用原装的背板,在华硕和MSI的主板上面都能用,需要的朋友可以直接在淘宝搜“AM4转2011”。另一个不足是没有风扇扣具,所以只能用3M胶粘在散热上面

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

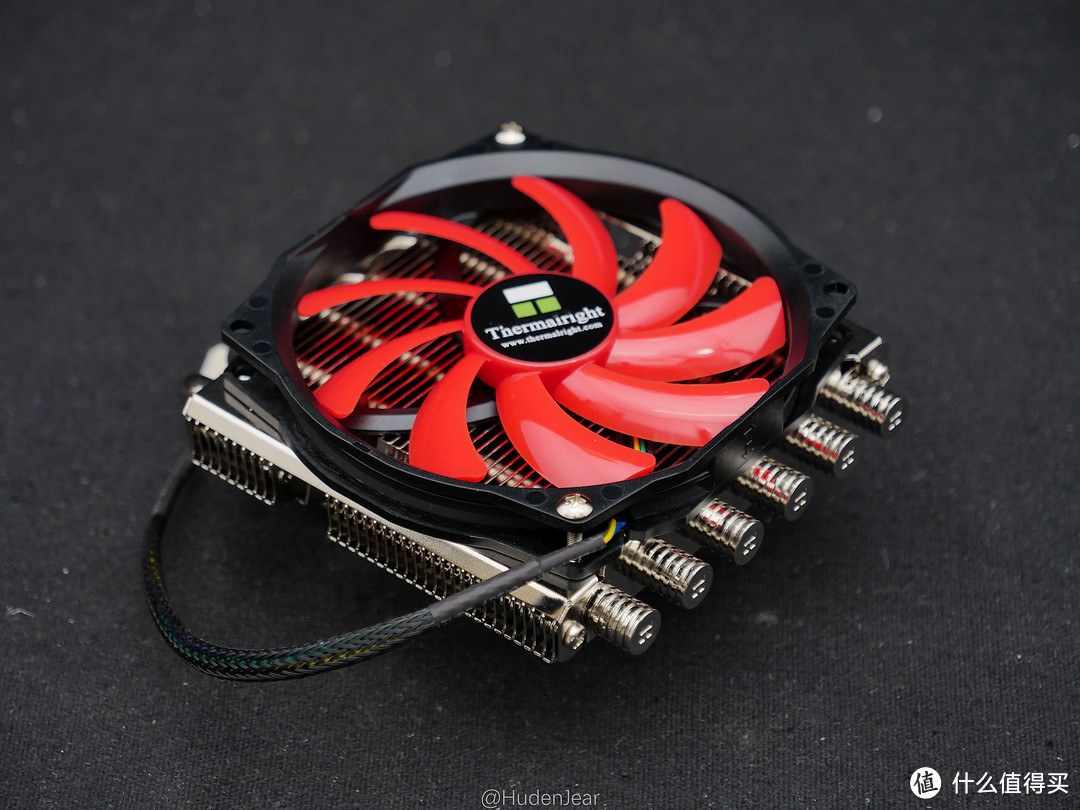

最后一个散热是AXP100,高度65mm,但是规模就和这些low profile的散热差不多,很多人质疑他的散热能力,我不管,我喜欢他亮闪闪的镀镍

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

AXP100的做工非常精细,鳍片热管底座全部镀镍,还有支撑架子防止变形,热管全部加上热管帽,风扇也是自家的10015规格风扇

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

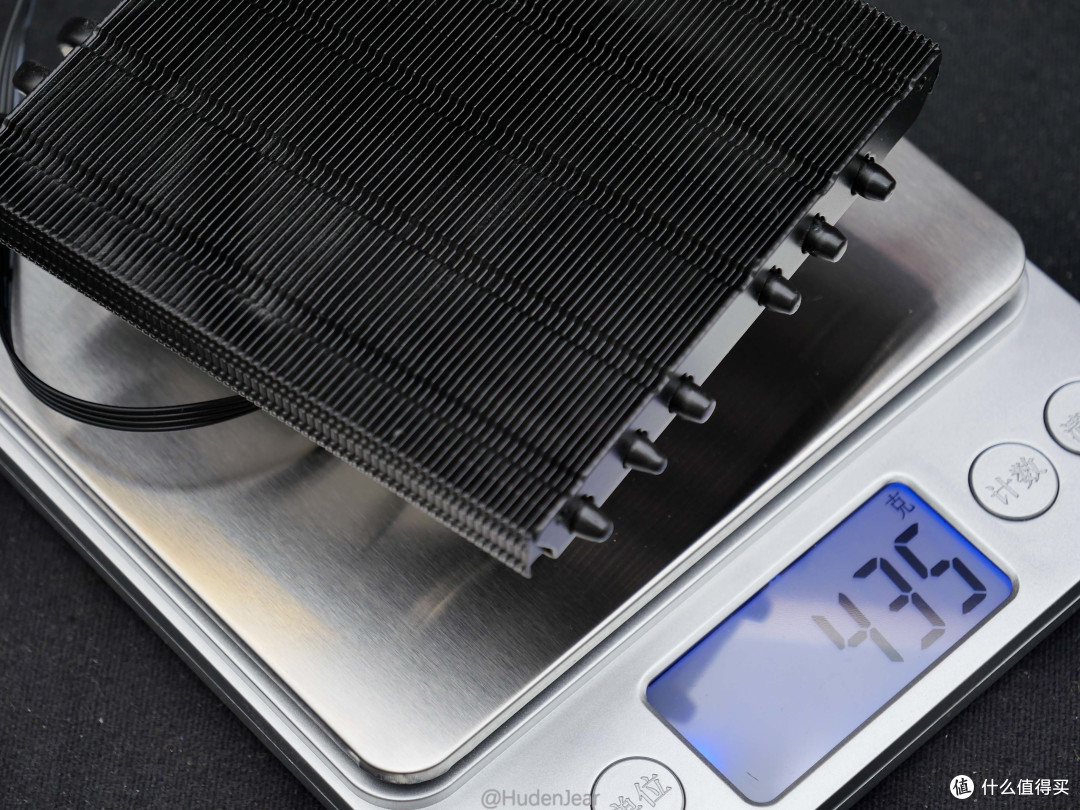

给所有散热称重,结果自己看。C7凭借670g的重量一骑绝尘,AXP100虽然最高最大,但是实际上是最轻的,这个重量分布大家猜到了吗2333

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

测试的平台是我一直在使用的架子,MSI的B450i主板,CPU热源是R7 2700,我觉得这个CPU真好使,因为他的功耗调节范围非常大,170w~30w的范围上都可以用它,2代也没有新U的温度问题。本次测试的时候使用的是3.7G 1.25V,功耗在100w附近

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

首先上场的是AXP90,因为AM4扣具不能转向,所以出风方向是MOS散热和内存。ITX平台上AXP90不存在兼容性问题,所有的92mm规格散热器应该都是没这个问题的

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热


利民 AXP90 纯铜 对比测试,谁是最佳itx散热

烤鸡结果是77度,解热97w,风扇达到满速2700rpm,测试过程中采集的噪音是52±1db,我保留了一个去掉散热之后的硅脂图,信越硅脂的流动性一般,导热性很不错,这就是我测试的时候控制的硅脂厚度

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

第二个测试的是某群人手一个的T318,这个散热最常见的组合就是去淘宝买一个超便宜的IDCooling9215风扇,而且为了可比性,也测试了利民的风扇在上面的表现,所以测试中其实是有两个风扇的数据

利民 AXP90 纯铜 对比测试,谁是最佳itx散热


利民 AXP90 纯铜 对比测试,谁是最佳itx散热

采集的噪音是IDcooling风扇满转速的,虽然标称的满速是2500rpm,但是实际上可以跑上2600rpm,52.8±1db,烤鸡结果是85/86(传感器/核心),换了利民的9215过后温度变成了81

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

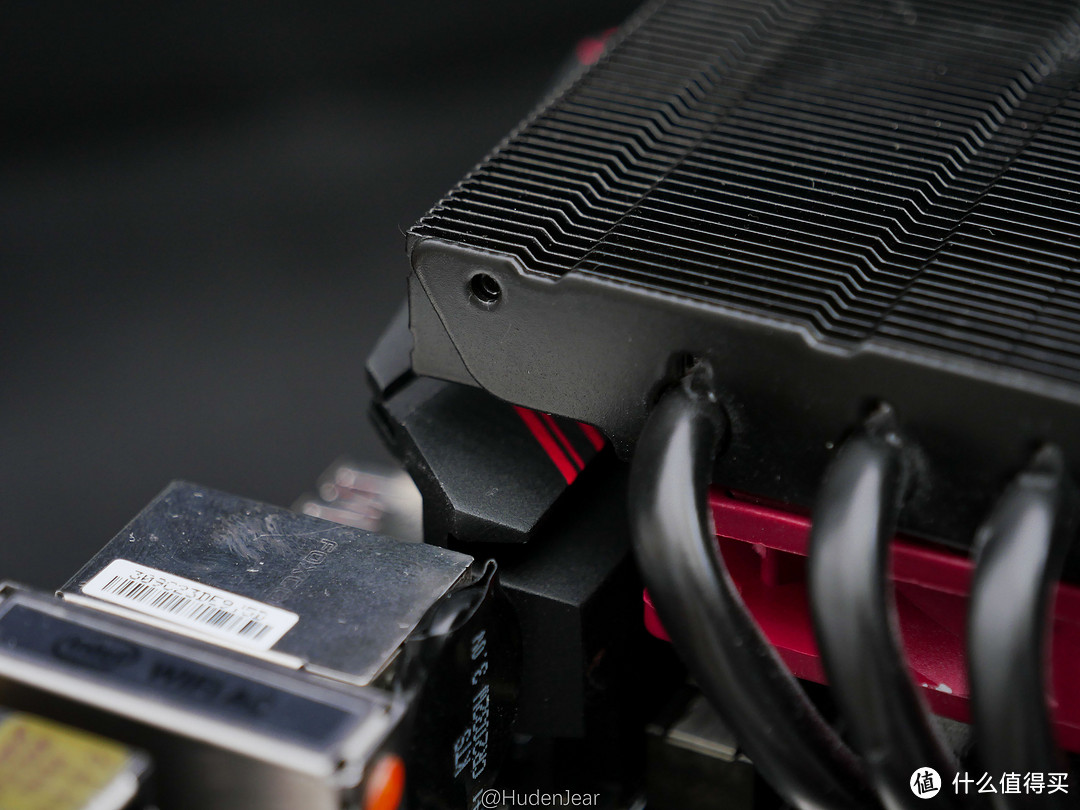

黑峰岭是A4专用散热器,所以在设计之初就完全没有考虑PCIE,虽然这部分鳍片不会吹到

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

测试的时候使用的是利民的风扇,安装方向和一般的安装方向相反,不管哪个方向,这个散热都只能使用没有高马甲的内存,极大地限制了他在一般机箱上面的应用。但是在某些兼容性比较好的A4中,他也可以多挂一个12cm风扇,从而化身为拥有极佳性能的散热器

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

使用ID风扇的时候转速居然冲上了接近2800rpm,温度是82/83(传感器/核心),之后换了利民的风扇,烤鸡的结果是80/81(传感器/核心),这也是唯一一个没有吹MOS的散热,可能需要系统中其他风扇的配合比较好

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

下一个测试的是快睿C7纯铜石墨烯,快睿给自家这个散热器配备了一个背板,安装工具中也有一个拧螺丝的扳手,给安装提供了不小的便利。同样的,因为AM4扣具不能转向所以吹向的是MOS散热和内存

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

烤鸡中采集到的噪音是54.4±1db,风扇达到了满转速2500rpm,烤鸡成绩是85度

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

我也考虑过风扇的问题,所以换了利民的风扇上去,一方面是为了验证风扇带来的影响,另一方面也是为了给结果可比性

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

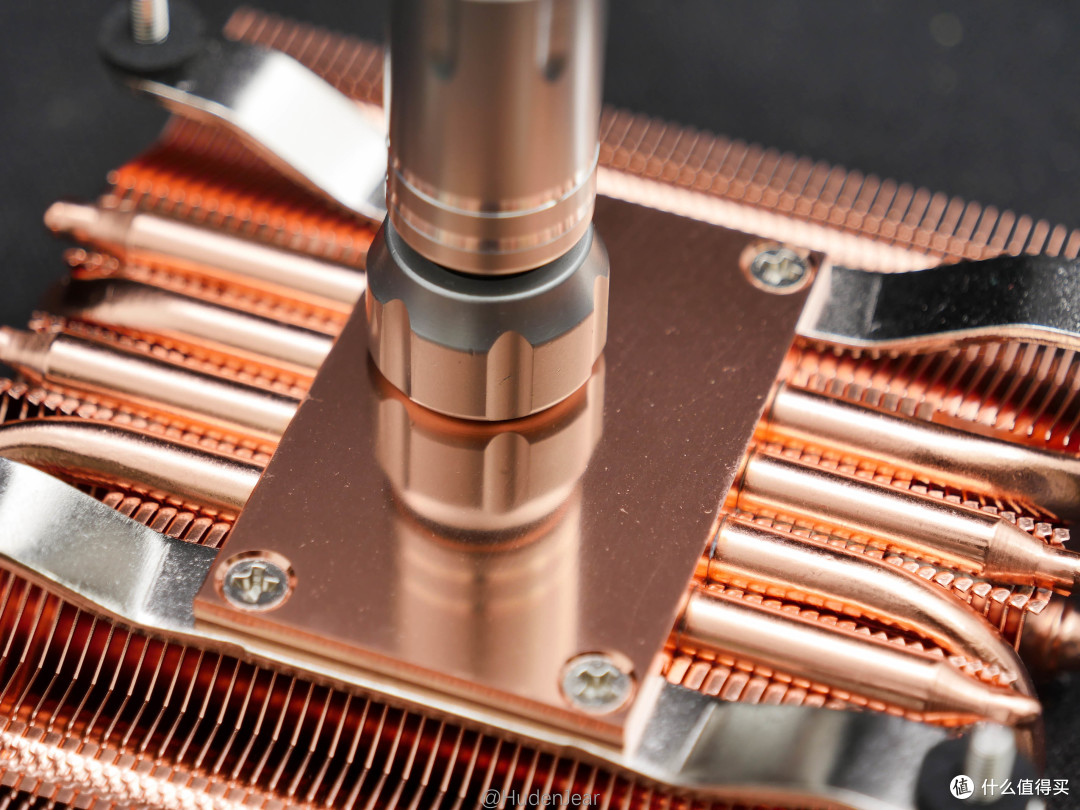

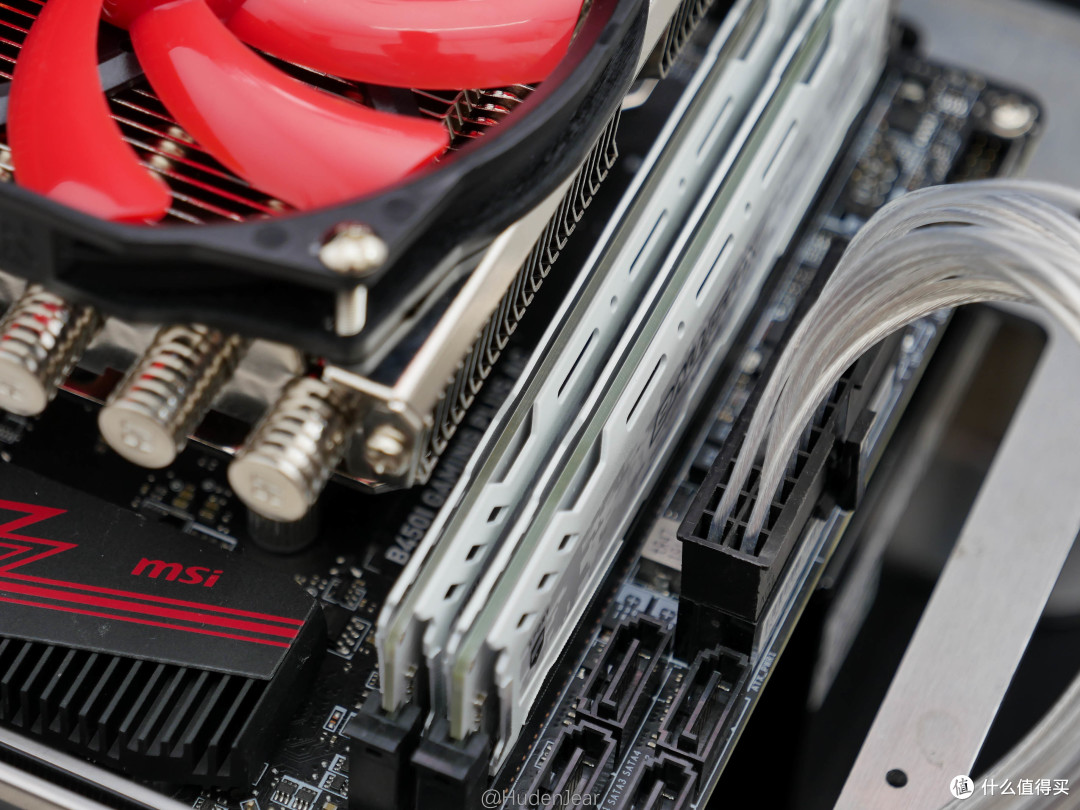

最后一个上场的是AXP100,不得不说,AXP100的扣具确实非常精致,就是东西太多太难装了。抬升了高度过后兼容性大大提升,内存和MOS不再干涉散热器

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热


利民 AXP90 纯铜 对比测试,谁是最佳itx散热

测试的时候采集的噪音是52.5±1db, 烤鸡的结果是74/75(传感器/核心),我之后又换上了AXP90上面的9215规格风扇,烤鸡结果75度,事实证明10015规格风扇确实会比9215风扇好一些,2400rpm就可以持平2700rpm的9215

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

测试结果

有了以上数据之后就可以作个图对比一下这些散热了,首先是温度关系。我们来一个一个的分析:

AXP90作为一个299的散热器,解热100w,77度这个成绩可以接受,正常的性价比,正常的兼容性,镀镍版性价比可能会高点;

T318这个散热作为服务器拆解一般只需要100左右即可搞定全套,配一把20块的风扇91度,也还可以接受;

黑峰岭虽然兼容性一般,国内工包也需要自己配风扇和螺丝,比T318略贵也比T318略好一点,这个散热因为自己身的特殊性所以只能用于A4;

快睿C7跌下神坛?或许吧,全部原装可以打败T318配一把便宜的风扇,但是在都用利民风扇的时候却不如这两个,我觉得可能是因为MOS散热和内存挡风的原因(虽然AXP90也是一样的),此处的成绩仅供AM4参考,其他平台自行考量

AXP100虽然规模不大,高度65mm却是个极大的优势,兼容性和效能都能充分显现,价格也只比AXP90贵一点

利民 AXP90 纯铜 对比测试,谁是最佳itx散热

转速噪音关系如下,我觉得这个其实没什么好说的,同规格的风扇基本上是噪音和性能不可兼得的,要风没静音要静音没风。比如ID风扇跑在1500RPM的时候,静音是真的静音,没风也是真的没风,放在同一个散热上面可以拉开10度

但是如果风扇的规模加大,大规模的风扇一般来说同转速会比小规模的好一些,比如可以在AXP200上面换一个14038规格的风扇,体验顶级全局散热23333

利民 AXP90 纯铜 对比测试,谁是最佳itx散热


最后送上一张图,谢谢大家围观
