系统概述

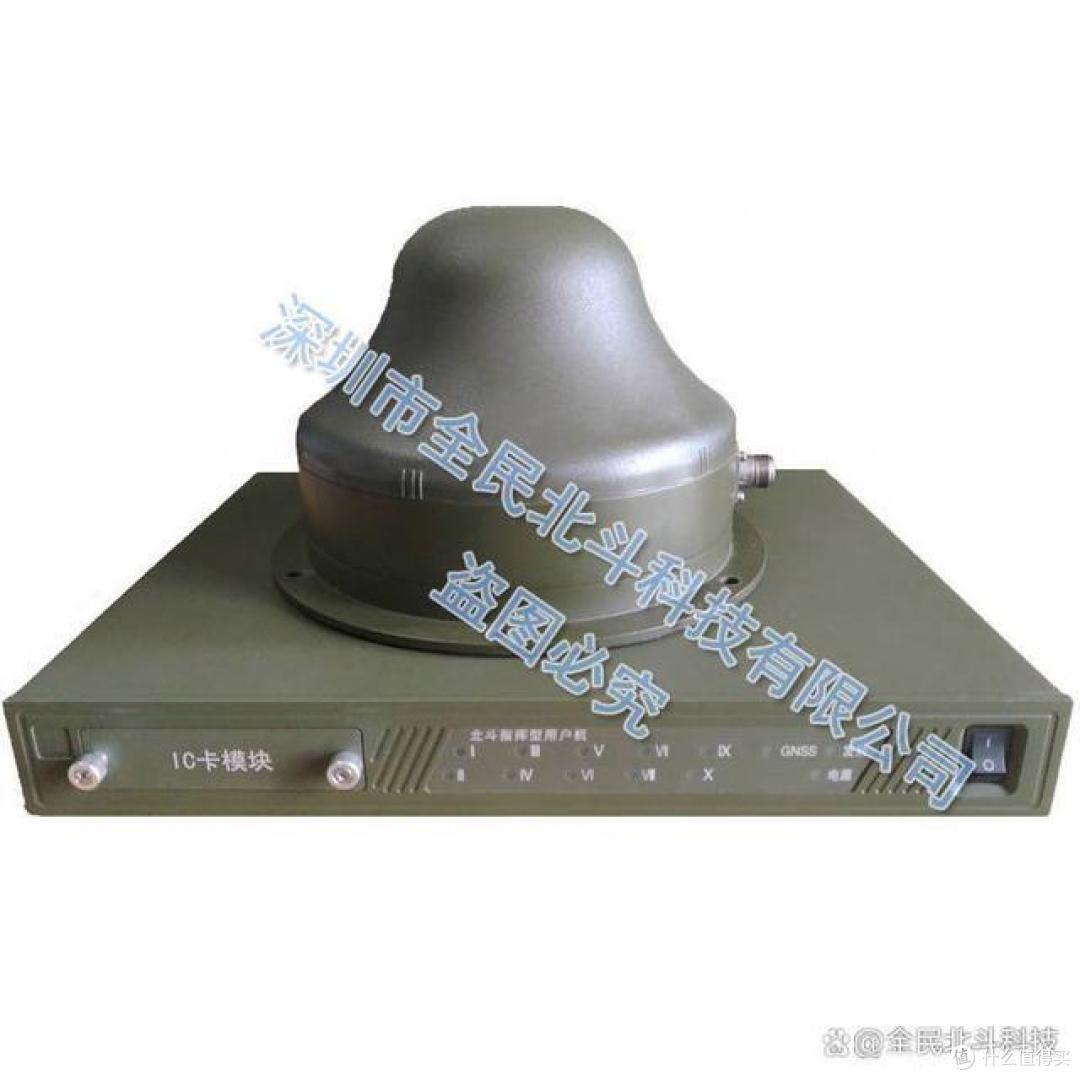

标准测试软件是一款的北斗设备功能展示软件。该软件能够完成北斗RD/RN设备的基础功能展示，能够进行设备性能测试，拥有一定的设备调试功能，各模块可灵活配置和拓展。下图描述北斗标准测试软件的功能组成。

2 系统配置要求

u 操作系统版本推荐Windows 7；

u 操作系统安装.NET FrameWork4.0版本；

u 操作系统安装Visual C++2013运行时环境；

u CPU不低于Intel Core I5 3.2GHZ；

u 内存不低于2GB；

u 屏幕分辨率不低于1024*768；

3 主界面描述

主窗口功能分布示意图

Ø 工具栏：是大部分功能的入口，系统中大部分功能都需要点击对应的功能按钮来启动。

Ø 菜单栏：软件中所有功能入口，系统中所有功能窗口都可以通过菜单导航打开。

Ø 功能区：通过菜单栏或工具栏打开的功能窗口可以根据用户习惯显示在功能区，新打开的窗口可以以（悬浮、多标签，停靠，自动隐藏）方式显示在功能区，当用户布局主界面后关闭软件再次打开时主界面以上次布局方式显示。

Ø 状态栏：显示串口打开状态、串口数据保存状态

4 串口功能

4.1 串口打开关闭

提供打开及关闭串口功能，用户首次打开软件会自动检测可用接口，打开串口成功并正常关闭软件后再次打开软件会自动按上次串口打开方式打开。

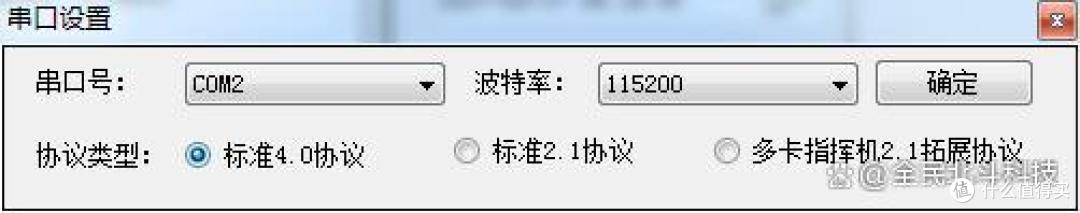

串口设置窗口

Ø 串口打开功能：点击工具栏中按钮或点击菜单栏【文件】下【串口设置】，弹出【串口设置】窗口并输入正确参数点击【确定】按钮打开串口。

Ø 串口关闭功能：当打开串口后工具栏中变为，点击关闭串口或点击菜单栏【文件】下【关闭串口】关闭串口。

4.2 串口数据显示

提供串口数据的显示，包括发送的数据和接收的数据。点击操作工具栏中的按钮或点击菜单栏【基本功能】下【串口数据】弹出串口数据窗口。

串口数据界面

Ø 显示接收：选中【显示接收】选项，显示串口接收到的数据，字体为黑色。

Ø 显示发送：选中【显示发送】选项，显示串口发送的数据，字体为绿色。

Ø HEX显示：选中【HEX显示】选项，数据以16进制方式显示。

Ø 复制窗口：点击【复制窗口】按钮，将当前窗口的数据复制到剪切板。

Ø 清空：点击【清空】按钮，清空当前窗口内容。

Ø 暂停：点击【暂停】按钮，停止显示串口数据；点击【继续】按钮，继续显示串口数据并补全暂停期间的最多100条指令。

意。

Ø 导出数据：导出当前条件下的所有数据到指定位置，文件格式为TXT。
