ASUS ProArt X870E-Creator主板内部很有料

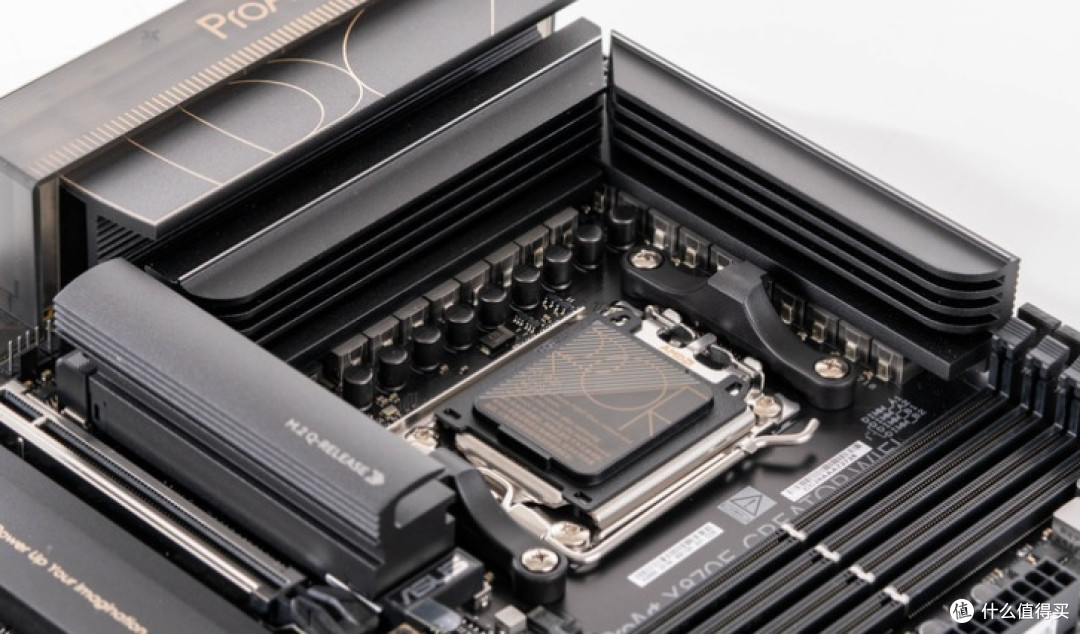

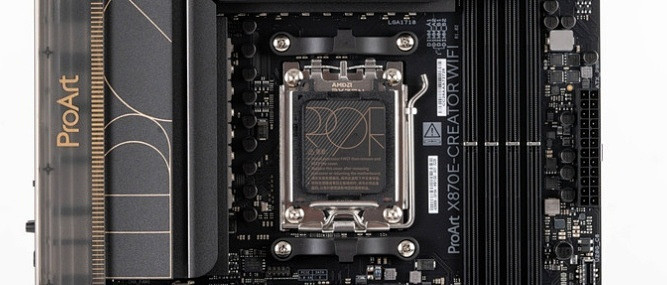

ASUS ProArt X870E-Creator WiFi 主板的主板上半部配置，在处理器供电部分仍然采用相当有份量的散热片设计。处理器供电部分采用双 8 Pin 的 CPU/EPS 供电插座设计。插座部分也有做出 ProCool 强化设计。从斜向角度来看ASUS ProArt X870E-Creator WiFi主板的处理器供电散热设计，上方跟左侧的两具散热片都采了大型沟槽设计来增加空气接触散热的面积。

将两具散热片均卸下的状态，可以看到这次ASUS ProArt X870E-Creator WiFi主板并没有透过热导管设计将两组散热片连接起来，散热片的背面设计，可以看到在接触处理器供电转换组件的部分均有导热胶的配置，而在右侧较大型的那两个方形导热胶，则是针对10 GeE有线网络芯片以及USB 4控制芯片散热之用。

卸下散热片后的ASUS ProArt X870E-Creator WiFi主板处理器供电配置，采用16+2+2SPS供电设计

。

单相采用MP86670供电模块，设定为80A供电规格。PWM 控制芯片则是位在主板背面，采用ASP2206 PWM 控制器负责处理器的 16 相供电。内存插槽配置提供四组DDR5 DIMM内存插槽，最大容量支持192GB（48 GB x4），虽说在创作者领域内存容量配置比起时钟速度来的重要，但是

ASUS ProArt X870E-Creator WiFi主板也支持了8000 MT/s 以上的内存超频时钟，以及可以直接套用 AMD EXPO 超频配置文件。

在主板右上角的部分，由于不是超频导向的电竞主板，所以就没有独立的电源以及 Retry 案件，但基本的 POST 开机指示状态 LED 还是有。 另外可以看到在内存插槽上方的 4 Pin 风扇插座部分，近期的华硕主板都开始加入护套设计，安装时只需将有要用到的插座护套拔下即可。
