技嘉B550I AORUS PRO AX

创作立场声明：一位DIYer的自白，给同好折腾者参考。

前面写到技嘉B450I升级BIOS支持APU 4750G，但是不完美，我用的最多的DP接口居然无法点亮显示器，试了3台显示器都是如此，只能HDMI接口点亮，但是又不影响DP接口连显示器当副屏。（把HDMI接口显示当主屏，DP接口连显示器当扩展屏，可以点亮两个显示器。）

PC折腾之路 篇二十二：技嘉B450 I AORUS PRO WIFI刷BIOS上R7-4750G创作立场声明：看照片就知道咱不是中测和送测了，就是一位DIYer的自娱自乐，供其他有类似想法的DIYer参考，少走冤枉路，少花冤枉钱，展现我辈DIYer优秀的品德，哈哈哈……本人ITX党，所以前后写了好几篇关于APU的ITX主机，所以在R74750G出来之后，其实就种草了，不过价格么一直高高在上，和太一Thaiyee| 赞7 评论9 收藏13查看详情

虽然不是完美主义者处女座，但是作为一个有腔调的DIYer，这个也是不能忍的，于是打算入手B550 ITX主板来替代B450。在京东上寻寻觅觅，发现这个ITX主板真的不多，我这来一块一块分析这几个主板：

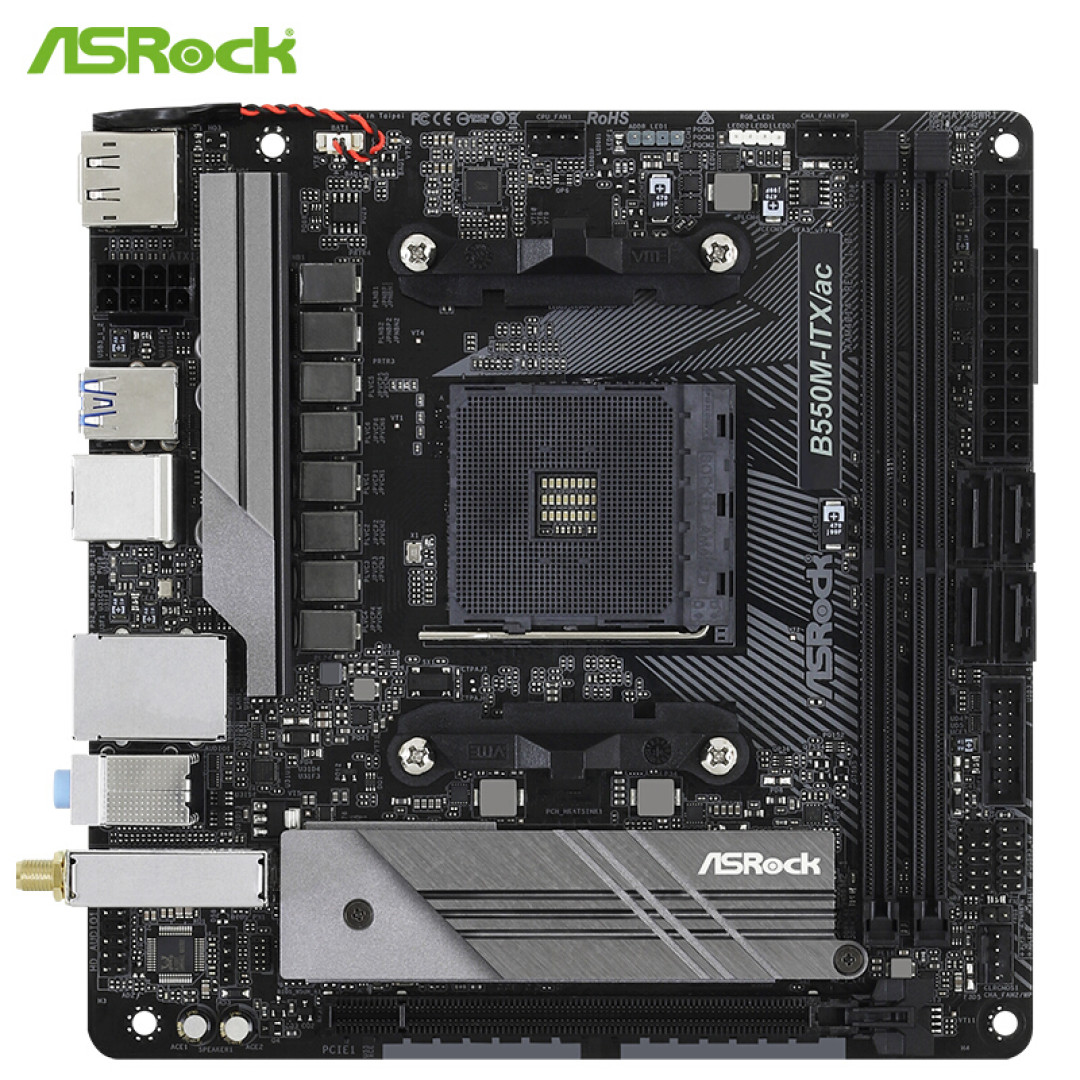

1，华擎（ASRock）B550M-ITX/ac

本人也算华擎的老用户了，从B150时代开始就一直用华擎，一直到H470，华擎给我的感觉就是性价比高。这块B550M-ITX/ac主板的8相供电还是料很足的，接口上有1个HDMI，1个DP，USB接口略少，3个3.0，2个2.0，1个C口，感觉有点少。另外上过H470的当，特地看了一下自带的wifi，果然写着坑爹的wifi5，不是最新的wifi6，换一换也要近100大洋，另外nvme接口1个，有散热片。有线LAN是千兆的。优点是价格稍微低一点，备选吧。

华擎（ASRock）B550M-ITX/ac主板支持CPU3500X/3700X（AMDB550/SocketAM4）1199元京东去购买

2，华擎（ASRock）B550 Phantom Gaming-ITX/ax

华擎还有一款同门升级款的主板，背面接口和上面的小弟差不多，给供电等加了散热装甲，另外有线Lan升级到了2.5G，无线也升级到了wifi6，内存频率支持上也升高到5400+，供电不变。支持2个nvme，一个正面有散热装甲，1个在反面无装甲，同时也多了背景灯，有前置type-c。

华擎（ASRock）B550PhantomGaming-ITX/ax主板支持CPU3700X/3800X/3900X/3950X（AMDB550/SocketAM4）1599元京东去购买

3，玩家国度（ROG）ROG STRIX B550-I GAMING

作为高端产品，用料当然不会差了，8+2供电，其他和上面的华擎家的大哥差不多，价格比华擎的高了100大洋。老实说，只是贵了100大洋，我会选择这个“败家之眼”的。

玩家国度（ROG）ROGSTRIXB550-IGAMING主板支持CPU3700X/5600X/5800X（AMDB550/socketAM4）1699元京东去购买

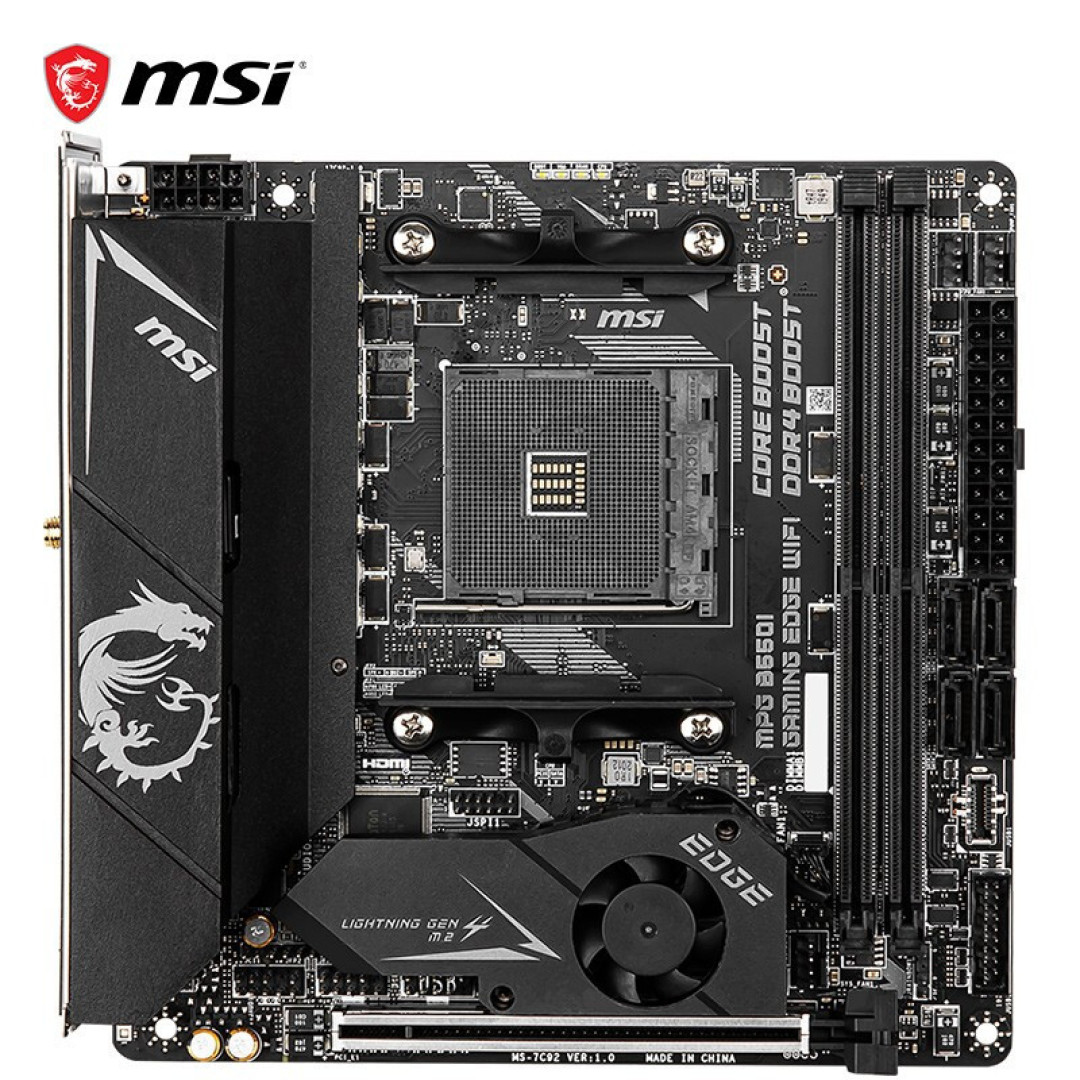

4，微星(MSI)MPG B550I GAMING EDGE WIFI

价位和华擎家的大哥差不多，用料上和之也有的一拼，但是我个人觉得不如，比如微星这个只有一个HDMI接口，nvme也只有1个，虽然有主动散热的风扇。其他就是强调基板牛，散热牛。我无感，所以第一个排除的就是这个微星，只有一个HDMI接口怎么玩双屏啊？？？？？？后面又不是全功能的type-c接口。

微星(MSI)MPGB550IGAMINGEDGEWIFI刀锋板电脑主板支持5600X/5800X/3700X/3600X(AMDB550/SocketAM4)1599元京东去购买

5，技嘉 B550I AORUS PRO AX

上个B450主板就是这块主板的上一代，用下来总体感觉还是不错的，所以也在考虑之中。价位和上面2个同级别的差不多，硬件上有自己的优势，比如说2个HDMI+1个DP接口可以实现三显输出。另外8相供电，2个nvme接口，2.5G有线，wifi6无线等等和同级别的大哥们一致，如果要找个缺点就是没有前置的type-c接口了。不过这个对我来说不算缺点，因为我放迎广肖邦机箱的，没有前置type-c接口，所以对比下来就它吧，然后对比京东和淘宝的价格，最终在淘宝上下单。

技嘉B550IAORUSPROAX迷你雕主板支持WIFI6/3060TI/3070/5600X/5800X/3700X/(AMDB550/SocketAM4)1598元京东去购买

我猜想技嘉的设计师可能比较懒，这个同系列的B550I的包装盒和上一代B450I的盒子长得差不多，只是因为里面保护做得厚，所以大了一圈。

全家福，相比较之前B450I多了两个风扇的延长线，另外就是外置天线造型有些改变，我个人比较喜欢的改变。

主板采用八相供电，可惜散热片没有完全覆盖，不过用了一根热管把CMOS散热片和M2固态硬盘连在了一起，互相帮助散热，毕竟M2的散热片比较厚和大。

背面IO背板是一体的，这个对于肖邦这个小机箱装机来说，是个灾难，我花了大量的时间尝试，才把这个主板装进了肖邦这个机箱，真的不想再装第二次。这个主板是支持1个DP和2个HDMI的，并且HDMI是支持2.1版本，虽然我的显示器还只支持HDMI 2.0但是，老话说的好啊：我可以用不上，但是你不能没有啊。另外就是有个USB2.0接口，是支持免安装CPU、内存、显卡即可更新BIOS，我之前的B450I没有这个功能，所以我还去借了一个3500X来更新BIOS再上4750G的。其他的2.5G LAN、wifi6、Type-c都是有的，可惜type-c不是全功能的，不支持视频输出。

先装硬盘，正面这个M2接口是支持PCIE 4.0的，但是这里我买了一块铠侠的RD10 500G作为系统盘，速度优先，主板自带散热片，省的再去买了。

装上4750G + 铜版AXP90，可惜这个散热片朝向无法像intel扣具那样正方形的随便换，所以风都是吹响内存和供电的，要不然的话，我肯定要旋转90度，把风上下吹，从肖邦顶部的出风口出来了。

内存为科赋DDR4 3600 16Gx2根，没想到慢慢的我也变成了32G内存党的一员了，虽然用不上，但是不能没有啊 。

主板背面有金属背板，这个让主板更坚固，不易变形了，这个是超级好评啊。同时可以安装一块M2固态硬盘，支持PCIE 3.0和SATA，这里我安装了一块闲置的1T KINGSTONE A2000，没有马甲话高度正好和背面主板马甲平。

我还是尝试着加了一个简单的薄散热片，但是肖邦这个机箱装不进去，卡主了，最后只能拿出来去掉。这个位置在肖邦机箱里面是背面安装硬盘的地方，所以有些凹凸不平，无法用一块散热胶垫连接硬盘和机箱，让机箱帮忙散热。我曾经有看到网友用背面安装M2固态硬盘的主板放肖邦机箱，为了散热，把肖邦机箱同位置给割了一个固态硬盘的窗口出来，不过我是懒得弄了，就用这个发热量不高的A2000吧。

然后开始安装到迎广肖邦机箱里面，这个机箱我已经用了好多年了，我本人是十分喜欢，上面贴纸也不少，只有有不同的，并且大小能贴的，我都给贴上了。

原装的电源是150W的，不过之前测试2400G的时候，发现这个U超频一下最大功耗直飚200W，所以我一直想换掉他，直到后来出了肖邦Pro版，在咸鱼上收了一台伊拉克成色的，把电源换了过来，再把pro+150W电源低价给出了。话说这个pro就升级了一下电源，一点诚意都没有，我觉得完全可以再加一个前置的type-C接口，那样的话我有可能会直接换新机箱了，估计有可能后面会出肖邦2机箱吧，或者肖邦plus之类的。

肖邦机箱背面有2个硬盘位，但是还是可以再加一个硬盘，有的人是用3M的双面胶黏上去的，但我发现其实后面有螺丝孔的，但是只能对上一个孔，要再上一个孔的话，就要自己打孔了。我这里就上了一个落实孔，如果不心再加3M双面胶，我不大想破坏机箱。另外就是这个空间厚度，不知道是否可以装2个7mm的机械硬盘，或者是14mm厚的5TB 2.5寸硬盘，或许用来做2.5寸NAS也是可以的。

这个主板是我装这个机箱遇到最难得，肖邦机箱装机我前后不下装了20次了（我有2个，还有一个银色的给娃当学习电脑），这个IO挡板一体的是最难装的，不得不把前挡板拆下来，把线都抽出去再安装。

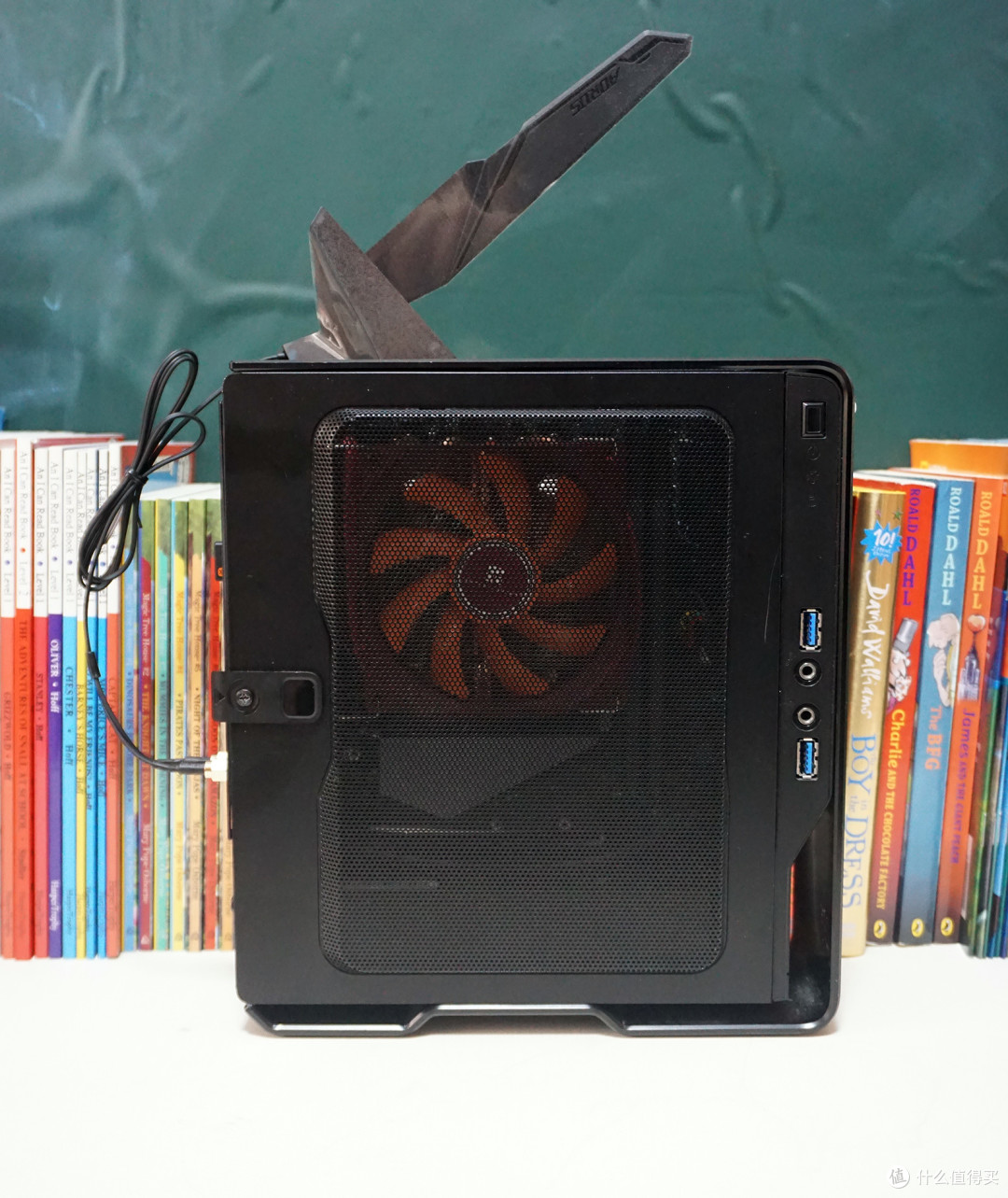

装好之后，虽然机箱用了很多年，接近伊拉克成色大，是我本人还是很喜欢。曾经为了装更高的风扇，我还想把这个侧网高度加高了，铁网都买回来了，但是后来懒癌发作，一直没去弄。

屁股上的预留孔挡板都被我扣掉了，想要帮助机箱散热，不过这个主板USB接口太少，我想再扩展出2个USB2.0了，就是下图白色USB2.0左边上下两个方孔的位置。

看一下整体的配置吧，刚开始用的是1TB RC10做系统盘，后来买了RD10换上去的，顺便跑个分

这个跑分报表啊，和我另外一台I7-10700+1660S+32G居然是差不多的，10700是19W分，1660S是16.4W分，总分是421339分，比这个还略低一点了，但是有谁会觉得那个机器的性能会比这个低么？CPU差不多，但是独立显卡吊打这个集显啊，所以娱乐大师就是拿来大概了解一下就行。

这个机器我的需求主要是用来插帧看电影，之前在B450I上测试过4750G了，集显性能是没有问题的，对于集显电脑来说，这个U已经是“会当凌绝顶，一览众山小”了，能打败他的估计也只有他自己的迭代了。

上面说了这么多好的，下面就说说遗憾或者问题吧。

首先就是B450I主板DP接口连显示器，开机无法点亮显示器的问题依旧延续到这B550I上了，但是如果HDMI和DP同时连显示器，那是可以点亮的，也就是HDMI接口是没有问题的，就是DP接口有问题，这个不知道是4750G的问题，还是主板的问题，我觉得两个主板都是同样的问题，大概率就变成CPU的问题了，这个我暂时无解，后面会因第二个问题，我回去联系技嘉的技术售后问问看的；

其次第二个问题就是蓝牙丢失，就是用着用着，蓝牙不见了，但是wifi6还有，这个就触及了我的知识盲区了，以前从来没遇到过啊。为此我换RD10的时候顺便重装了一下系统，蓝牙又回来，但是没过多久，蓝牙又丢失了，然后就为卖家，卖家发了一个主板示意图给我，让我清空CMOS一下看看，就是下图这个红框中的2个针脚短接，断电之后。卖家说是会把资源重新分配，我就试了一下， 果然，蓝牙又回来了。

巴特，没过多久，蓝牙又不见了，这个这个就让人很尴尬了，再拆侧板短接么？这种要么是主板设计缺陷，要么就是BIOS的Bug了吧。然后上官网看看，发现又放出了一个新的BIOS，4月14日发布的F13h版本，其中有关于wifi和蓝牙的优化，那就升级BIOS试试看吧，但是然并软，依旧没多久蓝牙就丢失了。

截止到今天5月5日，技嘉又放出了一个新版本，4月23日的F13i版本，没有具体说明更新了哪些，说明还是以前给的，所以也不知道是不是修复了这个Bug，后面我再测试一下试试看。

基本上这个主板的情况就是如此了，好是好，但是还是有问题。如果依然有问题的话，我就换回之前的B450i试试看了，蓝牙我是肯定要用的，因为家里音箱和耳机都是蓝牙的，所以这个功能肯定是要有的。

就这样吧，给同好的朋友们参考。
