在家沉浸体验 BD 4K UHD HDR - Dolby ATMOS / DTS:X 电影——我的客厅影音系统搭建手记

2018年年底，在我们小城市这里房价最高的时候，接盘了某五星级的坑

然鹅，期房是没跑的，慢慢等吧

2020年底，终于是可以交房了，不过那时候没在老家，先晾着吧

2021年底，回来了，可以按自己喜欢的风格搞装修了

由于工期比较赶，国庆后开工，元旦前入住，所以也弄得比较简单

别的我不怎么关注，最要紧的电器类家电类还是要自己操心上大妈这里比价瞧瞧

这一篇文章，就来聊聊我按自己喜好布置出来的客厅影音娱乐系统

防杠声明：第一次住新房，第一次装修，很多东西都是一知半解，看个乐就行哈，千万别较真

一、线材

首先，从基础工作开始说起

因为天花板是做无主灯薄吊顶藏光设计，所以最开始的时候就要考虑好自己是要做什么样的影音方案

我一直都坚持想要的，就是大屏投影+环绕声音响

所以，预埋线缆是必须的

HDMI线是按1+1配置，1条使用+1条备用，毕竟要入墙的，如果只有1条线，坏了就有亿点点麻烦了

开博尔（Kaiboer）光纤HDMI线3代钢甲铠装2.0版4K60Hz电视投影连接线HDR高清线15米799元京东去购买

主线买的是这条，15米的开博尔，考虑到后期其他设备可能升级的需要，买了支持8k的2.1版本，贵是真的贵

秋叶原(CHOSEAL)HDMI线2.0版4k60Hz数字高清线笔记本电脑电视机顶盒投影仪3D视频连接线15米DH500T15Pro259元京东去购买

备用线是秋叶原的这款，号称升级版4:4:4，也是15米，价格就实惠了很多

然后最开始的时候考虑的是装实体5.1音响，所以音频线的预埋也是需要的（后面打脸了，装了没用到 ）

秋叶原（CHOSEAL）音频线音响线音箱线喇叭线专业级传输抗衰减纯铜200芯50米QS2202T50S369元京东去购买

音频线是秋叶原的这款200芯的，看着质量还不错，不过最终没有应用上，怎么样不好说

二、主力设备

主要的播放设备可以分为这么几类：显示设备（投影仪）、声音设备（回音壁）、播放设备（NAS、电视盒子）

显示设备，我的想法是只装投影仪，一个投影仪，不弄什么投影仪和电视共存

当然后面实际使用证明这样做其实也有利有弊，不适合所有人所有家庭客厅

投影仪之前买过极米Z6并使用了两三年的时间，感受还是挺好的，就是“见光死”，白天或者说亮一些的地方基本就别想用了

所以这次在客厅装固定投影仪，还要充当电视使用，首先考虑的是传统的灯泡机

预算五六千，其实选择无外乎就是优派和爱普生这两个老牌子

爱普生3LCD的据说色彩对比度很好，只可惜1080P的，有点难以接受

最后还是选了优派的PX701 4K PRO这个热门机型

优派PX701-4KPro投影仪家用投影机游戏电竞（4K超高清240HZ刷新率4.2ms低延迟3600流明四向校正）7499元京东去购买

21年双11,6200左右入手，送了个企鹅机顶盒，某鱼卖掉了，相当于投影仪6000到手

声音设备，本来喇叭线已经入墙埋好了，想弄一套5.1音箱+功放的，结果当年双11双12音箱都没啥优惠，况且网上看的说功放没必要买全新的低端的，起码淘个二手的中端货也要好很多，这就比较为难了 二手市场各种型号各种成色多如牛毛，对这个领域又是完全不懂了，越看越乱……

后面值得买上面看到回音壁的推送，想想要不搞套回音壁算了，反正中端的二手功放+5.1音箱也不会很便宜，而且主要是拿来看电影的，回音壁甚至还有7.1.4声道和全景声这些（虽然部分声道是模拟的 ）

选来选去还是觉得三星Q900a比较合适，各方面相对比较均衡，Q950a好是好，就是贵啊

买的时候还要6200多，后面降到5000多，不过现在停产了，型号更新到930b，据说还减配了

输出设备齐活了，但是得有能播放视频的设备吖

这里用的是威联通的453D mini作为电影存储播放设备，因为威联通的这个NAS自带HDMI输出，而且装了kodi的qnap是全功能武装的 可以输出HDR，杜比全景声，DTS:X，4K蓝光原盘等等，通通无压力

而且NAS本身就是联网的存储设备，直接存放电影、建bt下载任务后台持续下载不要太方便

双11京东2188包邮到家，也算是合理的价格了

但是，kodi拿来看电视直播的话还是有那么一丢丢麻烦，直播源还可能不稳定，所以又插了个某讯的T1盒子，主要用来看电视直播和B站电视端

回音壁HDMI支持2进1出，nas和盒子都插回音壁输入，回音壁输出直连投影仪，这些有需要的时候回音壁遥控切换下输入信号就行

三、支架及其他

投影仪支架因为是嵌入吊顶之中，当时随便挑的一个，现在看来有点后悔，主要是定点没定好，本来是设想安装在客厅正中间，实际上后来右侧装了窗帘，所以投影画面变得偏了一侧，机内设置也能校正，可是这样就歪了，差了点意思，还是想着能正投最好

本来三星Q900A的两个后环绕音箱是有自带支架的，但是因为客厅不够大，沙发靠墙，所以后环音箱只能上墙了

客厅两侧则是装了两个电动窗帘

白天或者晚上需要隐私的时候可以遥控自动开关窗帘

这个部件可以说是属于那种我平时能不用，但你不能没有

需要的时候只需点一下，电机咕噜咕噜就给你搞定了

四、施工及安装

首先要对各个设备的安放心里有底，这样才能跟装修师傅沟通，让师傅按我们的要求来布置

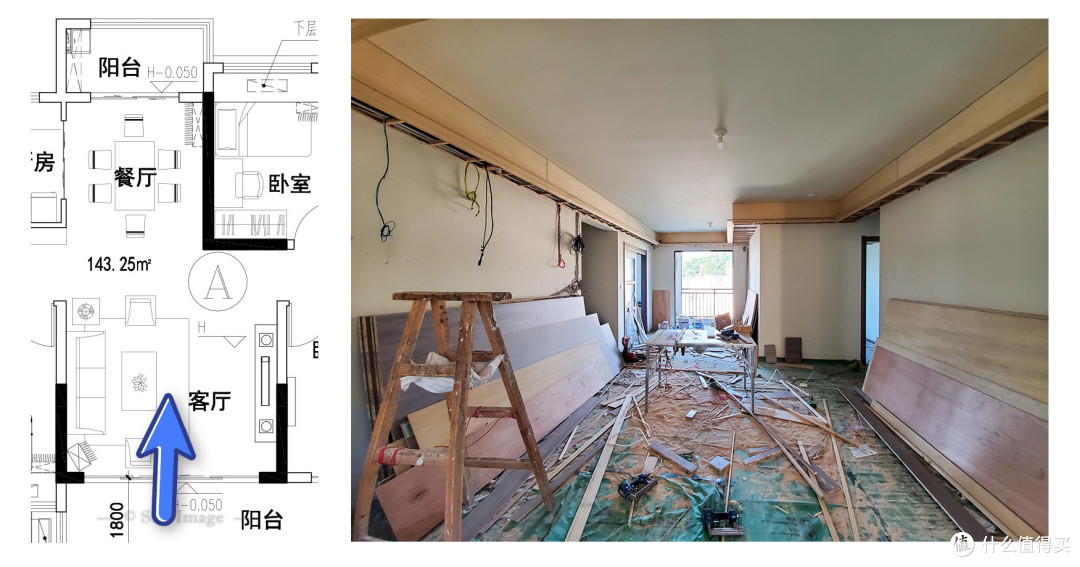

平面图（左）及施工现场

像HDMI线、音箱线这些只需要你确定好位置，装修师傅会帮你开槽走线

投影仪将支架螺丝拧上就能上墙了

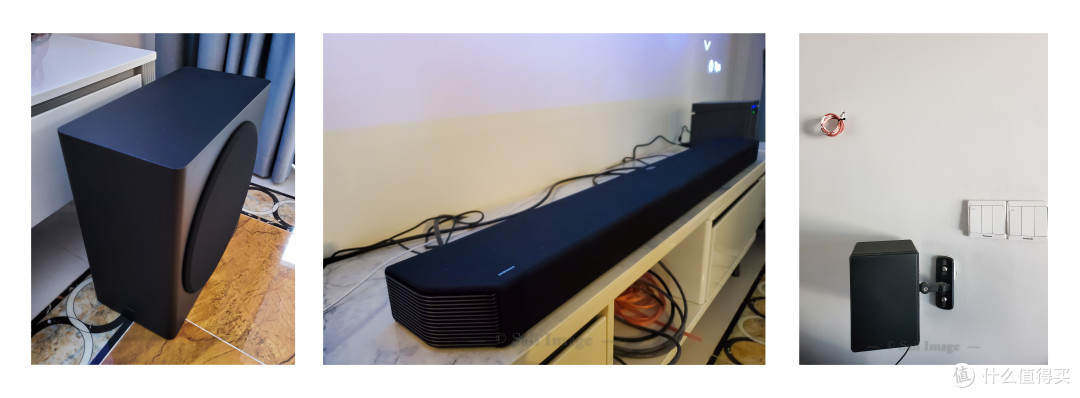

回音壁

回音壁则更是简单，主要就是两个后环支架，要让师傅先帮忙墙上开孔，然后内六角拧上就行，主音箱条和低音炮、后环绕是自建wifi无线连接的，留有两脚插座供电就行

其他的NAS、电视盒子直接放柜子上边就行了，插好电源线和HDMI线，开机~

五、成果

无电视无电视背景墙，没有很大个的落地音箱

一整面的大白墙当幕布

开筒灯效果

筒灯开，凑合能看

筒灯关，全黑环境

不同灯光下的效果

经过一番调教后，453D mini成功点亮Q900a的杜比全景声和DTS:X，齐活了

点亮ADOBLY ATMOS

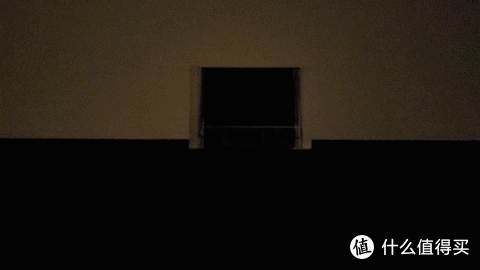

点亮DTS:X

4米宽的客厅，px704 4k pro很容易就能投射出120-150寸的大屏

配合全黑的环境和全景声加持的音响效果

在家看电影的感觉，完全不输电影院，甚至还能随时暂停吃个水果

特别是看战争片，更是有很强烈的震撼的感觉，比如1917，敦刻尔克，前哨等

战争片《前哨》

战争片《前哨》

由于投影仪画面漫反射的特性，要效果好，必须在全黑的环境下观看，像上图只开小筒灯，画面色彩和对比度已经相差甚远，只能说凑合能看

白天不拉窗帘的话， 也是马马虎虎，如果和电视比的话，可就差太多了，还好作为打工仔其实白天在家的时间也不多

白天显示效果（手机拍摄可能有HDR处理，仅供参考）

六、总结

讲讲几个需要顾虑的点吧

• 如果和老人、小孩同住，这个方案其实就不太适合了，他们还是会更习惯于看电视


• 投影一个遥控，回音壁一个遥控，nas一个遥控，电视盒子一个遥控，开机要一个个开，关机要一个个关 预埋的HDMI都是15米的长线，单进单出，认方向的，目前也找不到开启CEC的方法 ，这一点比较麻烦

• 优派这款投影仪色彩不是很行，需要自己网上找配色方案对照着调


• 看电影嘛，肯定要开到一定的音量才有感觉，所以，自觉做好隔音，比如关闭阳台门窗， 拉上窗帘等，照顾下邻居的感受

• 想要有更好观看体验的看官，可以考虑上硬屏，效果应该会再上一个档次（贵啊，一个120寸的硬屏要2000 我还是看白墙吧）

家电卖场的超短焦投影和硬屏

就酱吧

完结撒花
