小问题自己修 篇十七:用别针修飞利浦hx-939W电动牙刷无法工作
创作立场声明:用从分类回收箱里找来的旧飞利浦手柄,以及从闲鱼买的二手松下手柄做的拆机实验,没有拿厂家赞助,自然不会向着他们了,哈哈。文中的内容尽量保持中立,但有可能因为我的知识点陈旧出现错误,有可能的话请帮助纠错。
追加修改(2019-11-25 11:54:28):
又拆了两遍,试了试大头针和订书钉,发现用订书钉卡入腰孔更方便,也薄一些,但摆动力度好像差不多。另外,如果用镊子去撬机芯上的卡榫,会比用小号一字螺丝刀更方便,可以先尝试从侧面伸过去拨动一下。还有,一开始撬底盖的时候不用怕撬花,只要别戳太深把下面的一圈橡胶密封圈撬破就行,这个撬破了就得从淘宝买新的密封圈了,加运费至少9元。可以搜:
起因:
物业里的电工师傅似乎同时还在兼职垃圾分类?前几天看他挑出来一个无法摆动的飞利浦hx-939W电动牙刷的手柄,我就捡回来打算拆机看看能否修。
经过:
拆机时参考了SMZDM网友猪黑小的帖子:PHILIPS 飞利浦 HX9340 电动牙刷 无损拆机

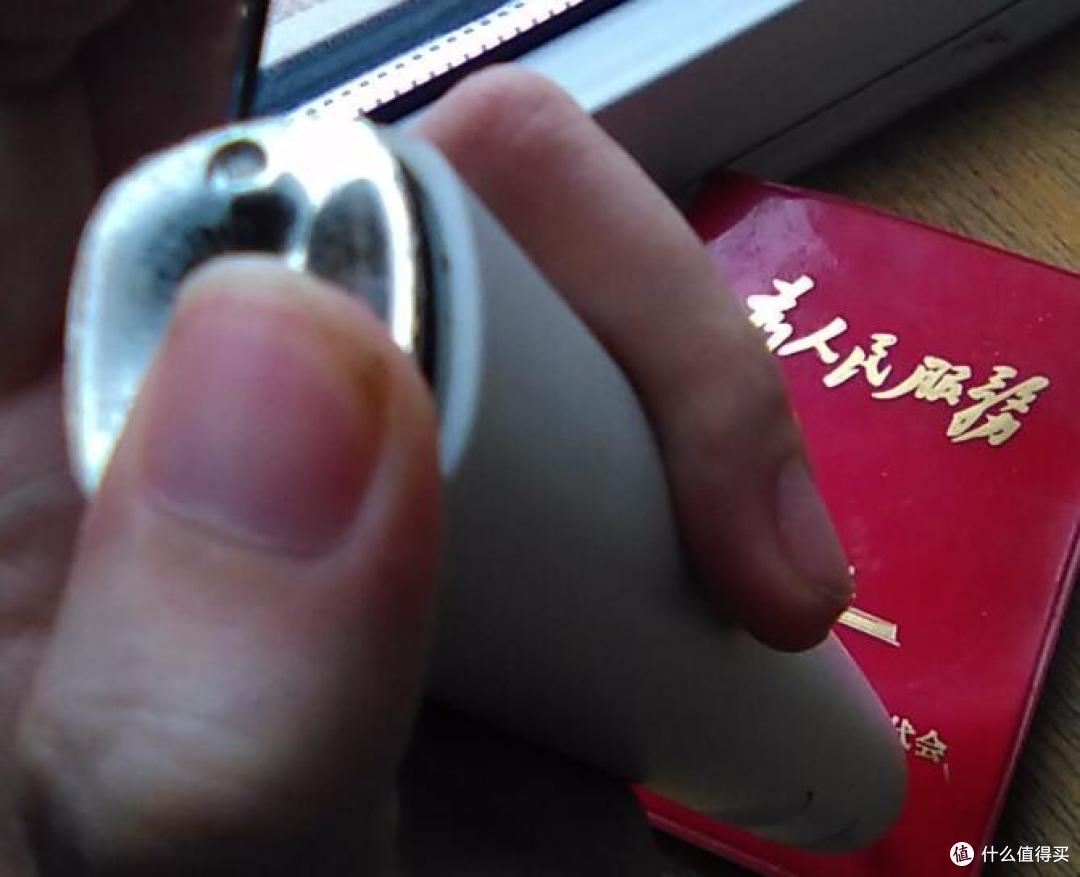

首先是用钟表起子一类的微型一字螺丝刀撬底盖:
撬下来是这个样子,可以看到有方向性,机芯底部带缺口的地方和底盖上的凸起处有对应性:
抱歉新一点的手机刷坏了,只能用最旧的手机凑合拍,舍不得花钱换EMMC芯片,所以照片也就不行了……言归正传,之后撬机芯卡榫,比较费劲,用手电照着都看不太清黑色的卡榫在哪儿:
基本原理是用小号一字螺丝刀,平行顶住卡榫往机芯方向压,每边都压过后,就可以顶住主轴将机芯推出来了:
彻底推出机芯,发现是腰孔过长,螺丝松动,导致电磁铁过于靠前,和磁铁吸住了,所以就无法摆动:
如果看不明白,可以去看SMZDM网友时光与漫步的帖子:PHILIPS 飞利浦 HX6730 电动牙刷 震动无力故障维修
或另一个SMZDM网友89c51的帖子:PHILIPS 飞利浦 HX6730 电动牙刷 震动无力故障维修
都是这个问题……以前我以为是2015年的特别旧的6系机器才有这毛病,现在才发现原来2016年10月份产的新一点的9系939W一样有这毛病,简直绝了,也许2017年的新版主板缩短了腰孔长度才能彻底杜绝它吧(不过估计老机器使用10个月后力度越来越弱,可能也变相减少了用飞利浦6、9系电动牙刷进行Bass横震颤刷法的用户的牙龈萎缩风险?哈哈)。
言归正传,接下来比较奇怪的问题来了,上面两个网友都说,只要拧下来固定螺丝,然后就能把电磁铁推下去,之后往缝隙里面插入一张名片和一张A4纸,再把固定螺丝拧上就行了,但我怎么也推不下去电磁铁!最后把我逼急了,直接用钟表起子撬,勉强撬开了:
实在没办法,一松手就缩回去一点,铁片捏起来有点扎手,很不舒服。然后我想这种设计缺陷,必然导致以后每年都要撬一遍,不是麻烦死了?为了一个二手手柄专门去买新式主板也不划算,得想个山寨方案去修。灵机一动,就把一根曲别针用老虎钳子拉直,再将其一端弯折出一个L型的头,并且截取适当长度后绞断;
之后把这个L型的凸起点卡入那个固定螺丝所在的腰孔,再拧上螺丝,那么其位置就被强制推后了……当然,由于曲别针的直径未必是0.4毫米,所以这么修可能不是最理想的方式,也许大头针更合适些?期待其他网友的反馈~~
结果:
组装好后,套上以前研究3系飞利浦电动牙刷能否用9系刷头时买的自适应刷头(当时的结论是能,除非是hx-3300之类的特殊机型),往保温杯里插入试了试,能打起一点水花,但真的刷牙的话,感觉力度很弱……
也许我把机芯顶端的弹簧片撬变形了?或者曲别针太粗了,哈哈。建议要用此方法的人,尽量别撬电磁铁,先试试能否手动推后吧。
我顺便试了试拆松下DL-12(50块从闲鱼买的,电池充电时间很短,几个小时就充满了),拧开螺丝上下两个凹槽一撬就打开了底盖,非常容易:
挨个抬起卡榫就能拉出机芯:
原理就是下面的电磁铁吸附或排斥上面的两片稀土钕铁硼磁铁时,在塑料悬挂框架的约束下,会让其(在手柄横握时)水平颤动,从而让刷头伸缩,模拟Bass刷法……飞利浦早期的hx-3300的线性电机是平行于手柄的,结果是让刷头(在手柄横握时)垂直抖动:
这可能会导致牙龈萎缩在用户熬夜、失眠时加重,因为刷头运动方向和牙齿的位置关系是“口|”(假设口字是牙齿的话),且是垂直往复运动,不符合Roll刷法的下牙往上、上牙往下的动作要点,而波浪形刷毛其实是Roll刷法的要求;所以后来干脆放弃了这个设计,典型的如hx-32xx,采用塑料外壳的机械限位电机,让主轴往复转动,使刷头摆动到一定幅度后,主轴上的塑料挡板就被外壳挡住,从而实现类似“口C”这样的运动方式,就相对减轻了牙龈萎缩风险了(假设用户不去用Bass刷法这种刷毛斜45度角插入牙龈沟的,经销商乱讲的用法的话~~)。
hx-32xx的电机机芯大概是这样的:
当时看不懂,今天才看明白,估计它的机芯外部有磁铁吧,主轴是电磁铁。现在的飞利浦6系和9系用了更复杂的线性电机加换向弹簧片的结构,其实也只是让刷头往复转动罢了。
言归正传,松下那个DL-12拆开后我也看不出来有啥毛病,只好把长针电池拔出来,又按回去了事。结果充电时间就变成15小时了(最大容量也增加了?)~~呃,是用EW-1031的大一点功率的充电器充的。问了个研究充电电池的工程师网友,他说可能是接触不良导致电池容量检测不准。
晕,其实当年松下EW-1031用的是镍镉电池,本身就有记忆效应,所以天天充电老化速度很快,然后可能是因为这个缘故就设计成容易换电池的长针电池结构……结果延续下来,又多了可能会接触不良的问题,真是哭笑不得(但不清楚这个问题是否普遍?还是卖给我的那个人摔过这个牙刷?或者是快递摔过?)……
对了,松下的钴酸锂长针电池挺贵的,双11前夕看淘宝代购也要75,平时90,所以容易换不代表就能随便换,哈哈。最后还得找第三方卖的带焊片的钴酸锂电池(有的明确说可以给松下用的特定长度的带焊片锂电池的报价是28.8元,如给欧乐B的S-18设计的锂电池),尝试把焊片弯折到一定角度再插进去,最后也不会太方便了,导致用户的心理预期被打折,也是挺郁闷的。
总结
总之电动牙刷各有各的问题,现在个人不是很推荐了。我更倾向于狮王极细深洁XS型或青蛙975的3毫米手动牙刷~~刷智齿不容易干呕。
然后么,可以考虑买个电热水龙头,在后面串联转2分的三铜球阀,PE管,2分直通阀,之后把松下DJ-10冲牙器的喷头接上去用,自制出温热出水的冲牙器~~
此思路来自SMZDM网友白雪苍苍伏衣袖的帖子:
这人的思路简单粗暴得不行,但是非常实用和廉价,有一种苏联民兵风的感觉,酷,我挺佩服的,所以转述一下。
