拆解报告：HOTO小猴战术高亮手电筒QWSDT005

前言

手电筒作为家喻户晓的家用电器，在夜间户外活动或者家中停电应急情况下不可或缺。HOTO小猴推出了一款战术高亮手电筒，这款手电筒使用18650可充电锂电池供电，并采用Type-C接口充电。附带的18650电池容量为3100mAh，同时配备电池转换仓，支持应急替换CR123A电池，扩展照明续航。

手电筒采用铝合金机身，并具备IP68级防尘防水，可以支持 家用和户外全场景应用，即使雨天或浸水也无须担心。手电筒在侧面和尾部设有两个按键，支持常规握持使用和战术快速响应，具备三档调光，最高亮度达2300lm。下面充电头网就带来小猴战术高亮手电筒的拆解，一起看看内部的构造。

HOTO小猴战术高亮手电筒开箱

包装盒正面印有HOTO品牌和产品外观，设计风格相当简约。

背面贴有产品信息贴纸。

贴纸上信息特写

产品型号：QWSDT005

产品尺寸：约37x34x150mm

充电接口：Type-C

产品净重：约200g

充电用时：约150min

标称电压：3.6V

防护等级：IP68

额定容量：3100mAh

工作温度：0°C~40°C

输入参数：5V2A

制造商：上海器外文化科技有限公司

包装内含小猴战术高亮手电筒、电池仓、充电线以及使用说明书。

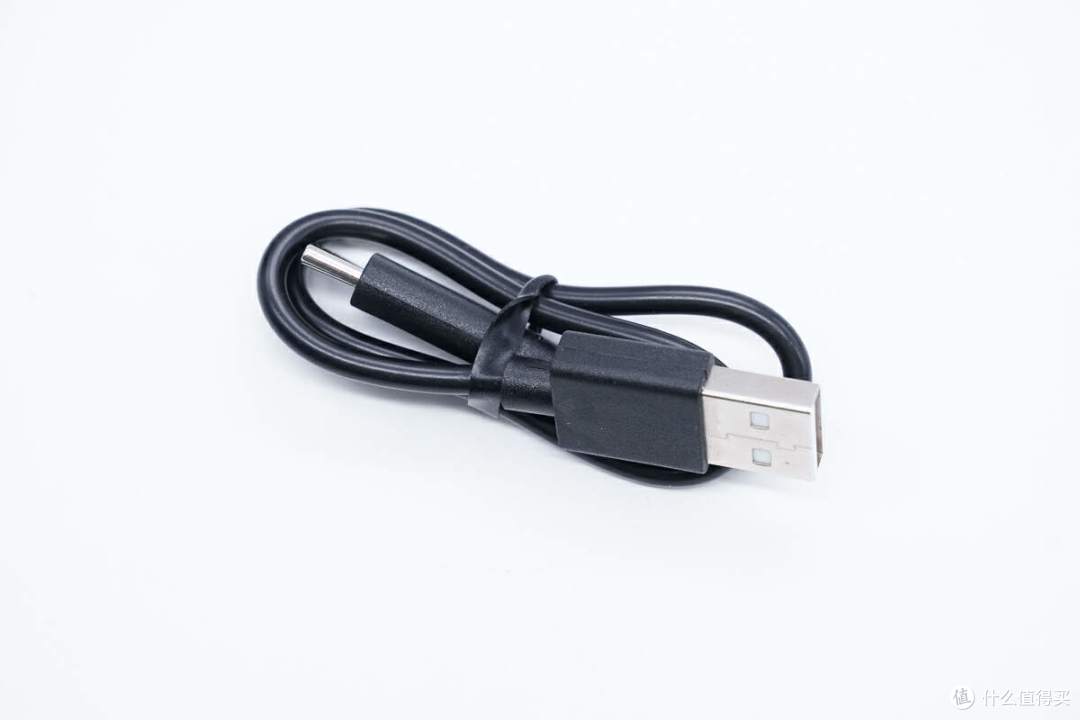

附带充电线采用橡胶圈捆扎整理。

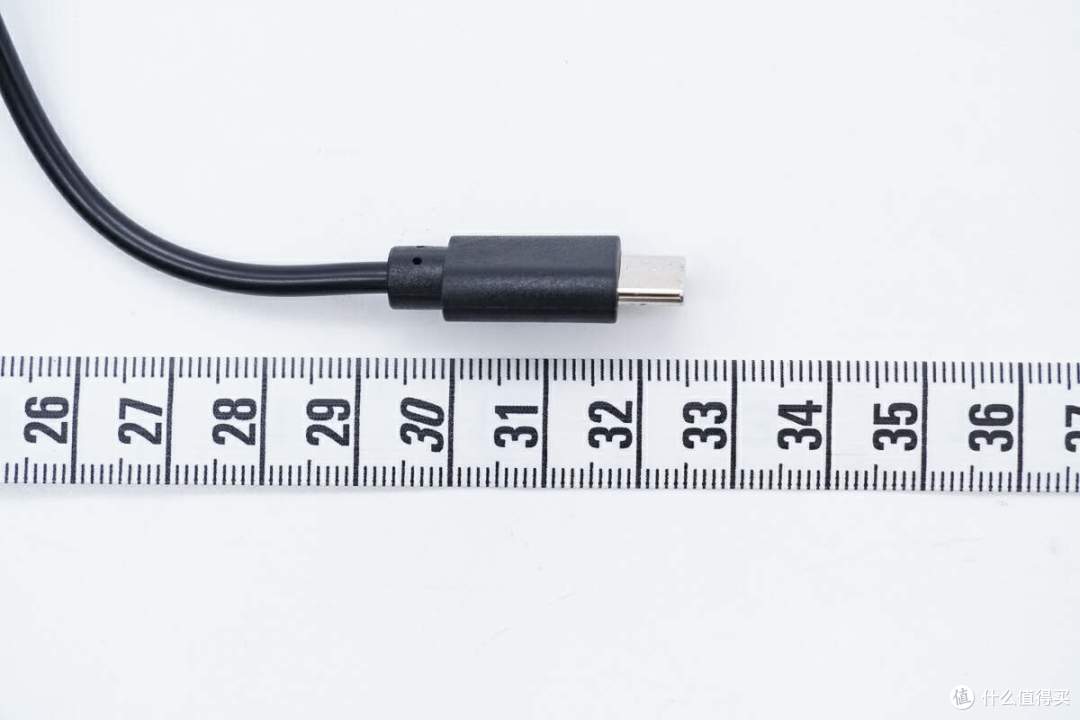

充电线实测长度为32.5cm，为短线设计，方便用户充电和携带。

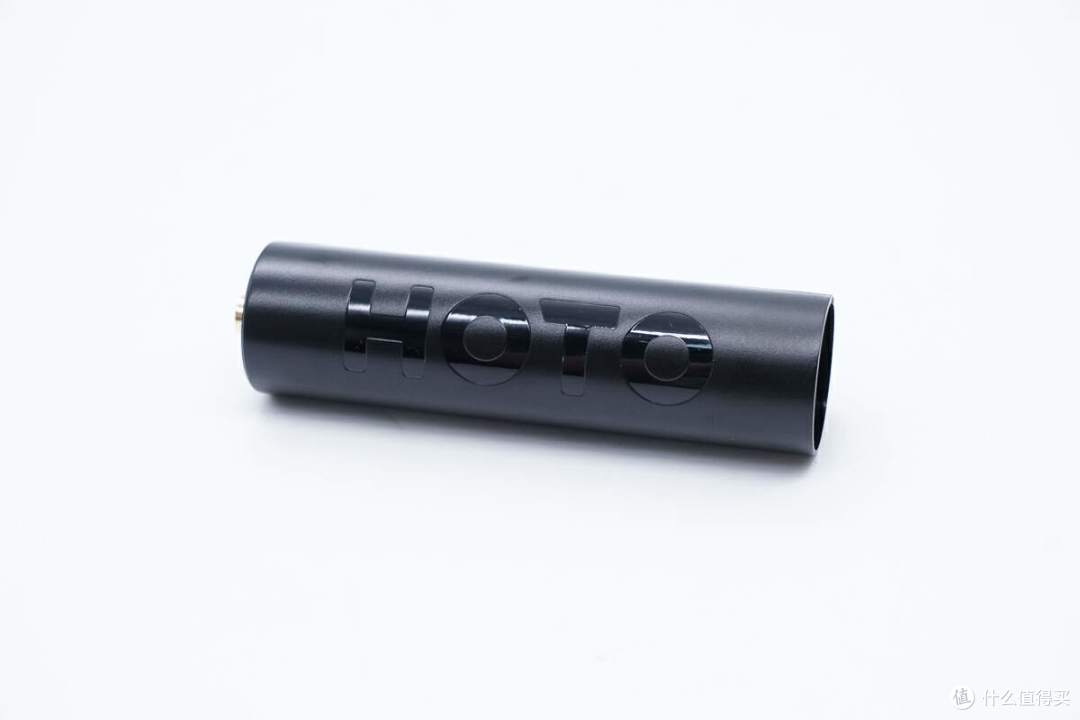

电池仓上通过亮面反衬设计有HOTO品牌。

小猴战术高亮手电筒为经典圆柱造型设计，头部相对主体大了一圈，大小适中的尺寸为用户带来很好的持握手感。

机身采用铝合金外壳，同时做阳极氧化工艺处理后表面喷砂，触摸手感相当好。

顶面微攻击头采用高精度CNC工艺加工，更好的给筒头和光源提供保护。

手电筒拥有2300流明强光，最大射程300米，前端按键支持三挡调光，尾部两阶按键通过轻按和重压实现点射和爆闪功能。

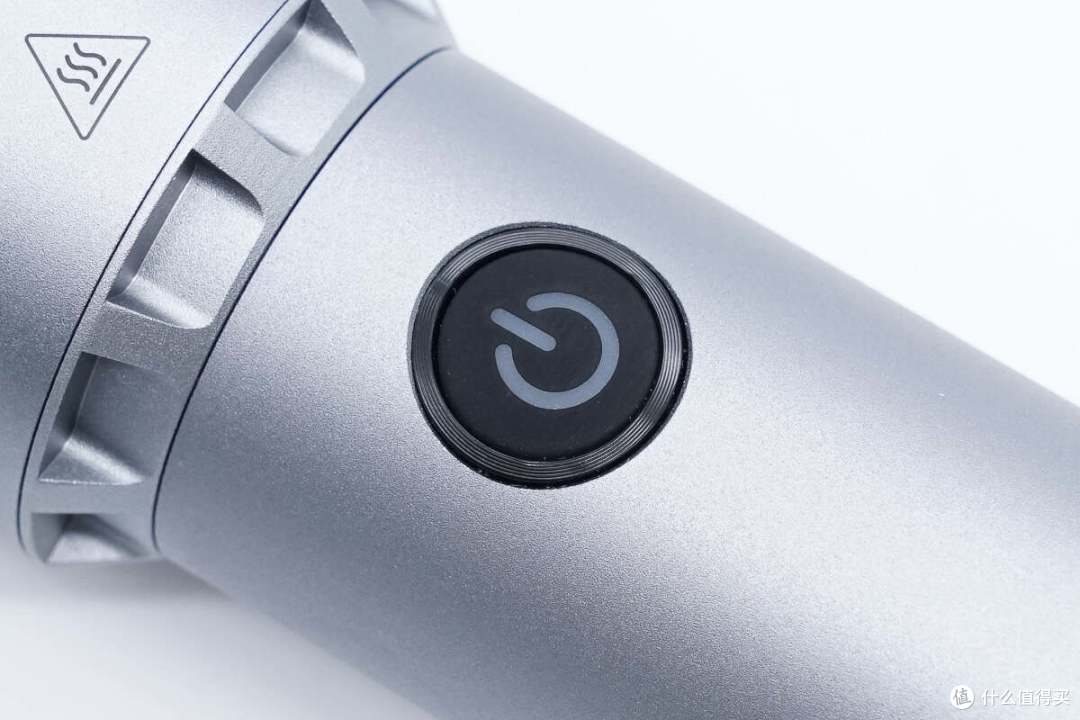

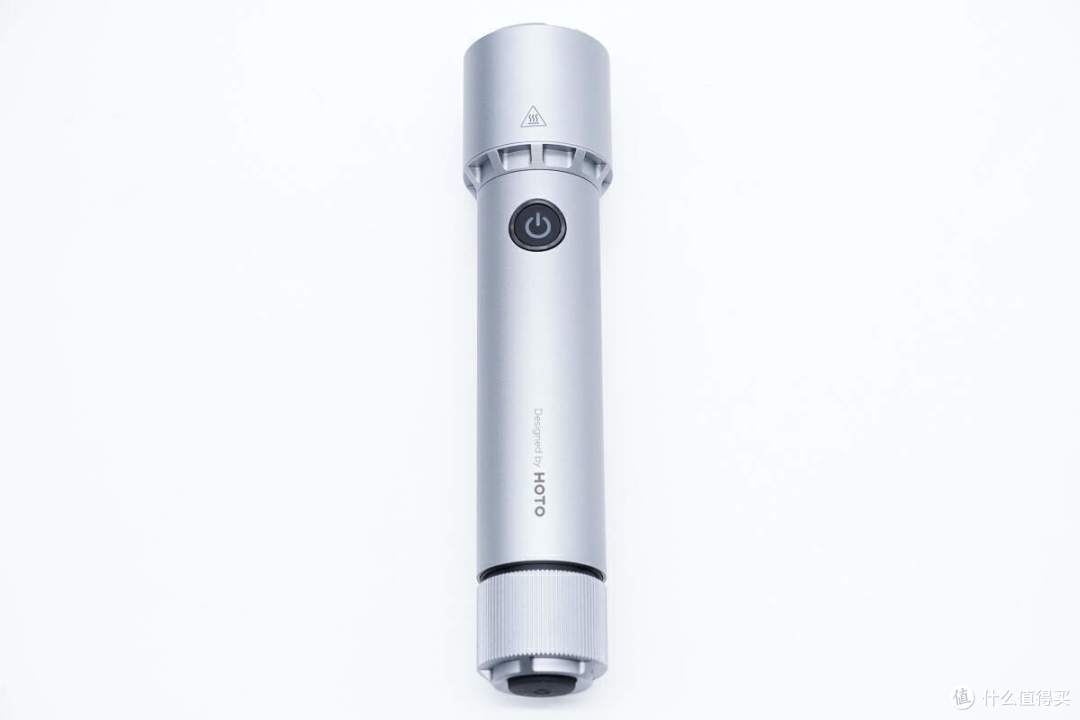

机身正面设有开关键，同时中心设计有电量指示灯，当电量<10%，指示灯红灯闪烁，当10%≤电量<30%，指示灯红灯长亮，当电量>30%，指示灯白灯长亮。

机身正面下方还镭雕Designed by HOTO。

背面设有充电接口保护胶塞以及背夹。

产品配置的是时下主流Type-C接口，日常充电方便。

背面金属背夹可方便用户随身携带，适用多场景夹持。

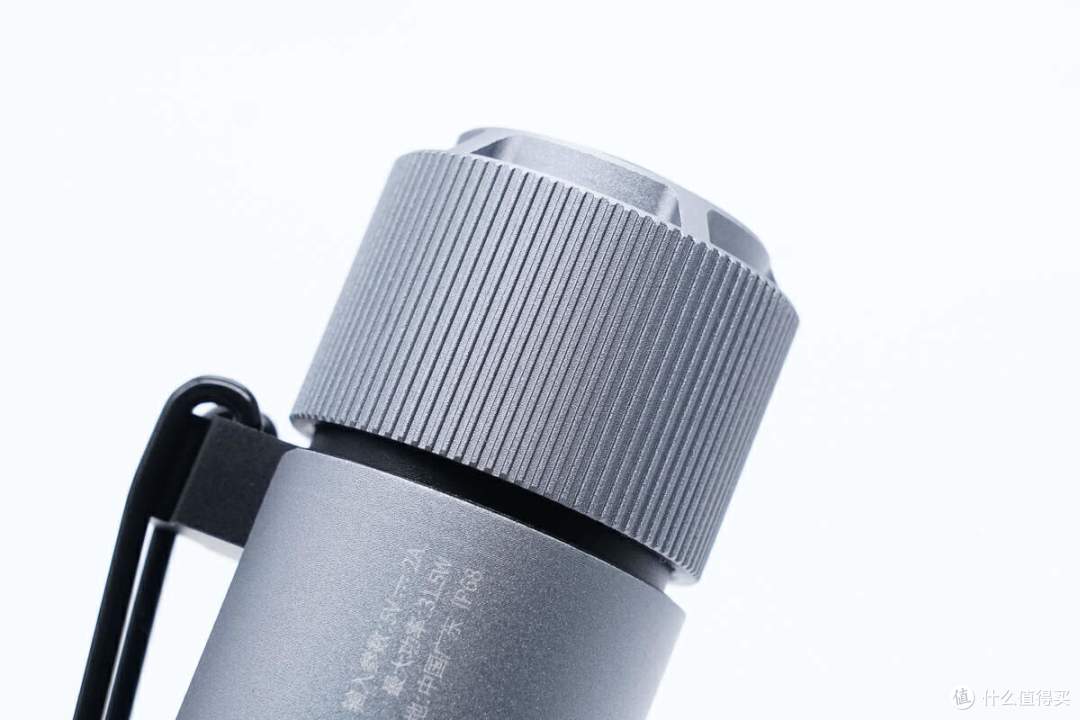

侧面镭雕产品参数信息。

侧面镭雕产品信息，最大功率为31.5W，与包装盒上的一致，不再赘述。

底部尾盖凹凸纹理设计，方便用户旋转打开。

底部配置战术开关按键，可在0.2秒内瞬时点亮手电，应对各种突发情况。

手电筒内标配一颗可充电的18650型锂电池，电池外皮上印有HOTO品牌。

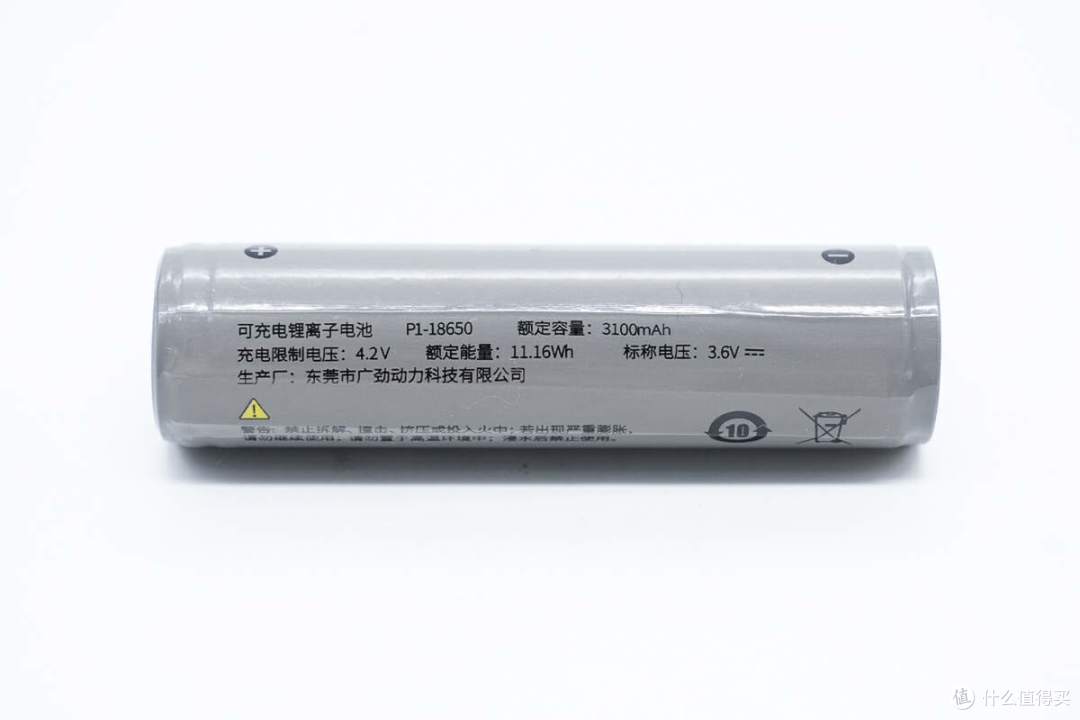

电池为可充电锂离子电池，型号P1-18650，额定容量3100mAh，充电限制电压4.2V，额定能量11.16Wh，标称电压3.6V。

实测机身长度为150.48mm。

前端直径为34.03mm。

末端直径为27.4mm。

另外测得产品重量约为184g。

小猴战术高亮手电筒持握场景一览。

HOTO小猴战术高亮手电筒拆解

看完了小猴战术高亮手电筒的外观展示，下面就进行拆解，一起看看内部的构造。

首先拧开手电筒灯头，从手电筒头部开始进行拆解。

在灯头内部设有玻璃和反光灯杯，也能看到玻璃与灯头结合位置的防水胶条。

LED焊接在纯铜基板上，定位片使用胶水固定，导线焊点使用胶水绝缘。

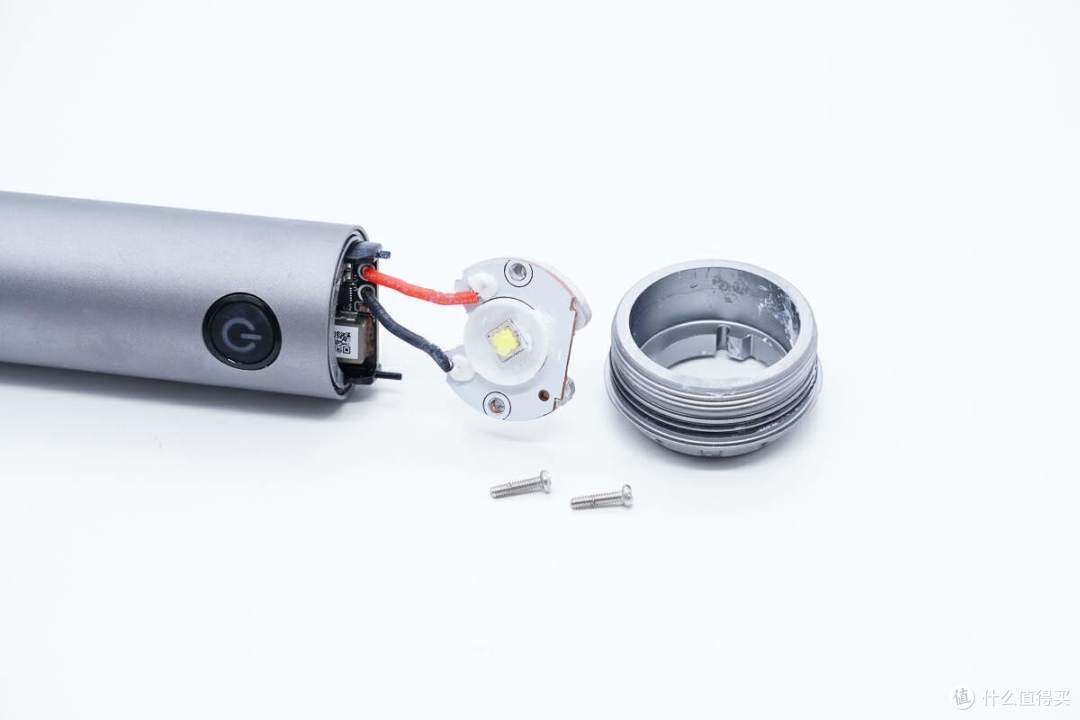

拧下两颗固定基板的螺丝，拆下LED。

壳体之间通过螺丝进行固定。

拧下固定螺丝，拆下头部的接圈。

LED灯珠通过导线焊接连接到PCBA模块。

焊接拆下LED灯珠，拧下手电筒的套管，取出内部PCBA模块。

Type-C接口密封胶塞，套管固定螺丝，密封圈和开关按钮特写。

LED灯板正面焊接灯珠和连接导线，定位片和导线焊点涂有胶水。

在灯板背面设有散热铝块，涂有硅脂与壳体接触进行散热。

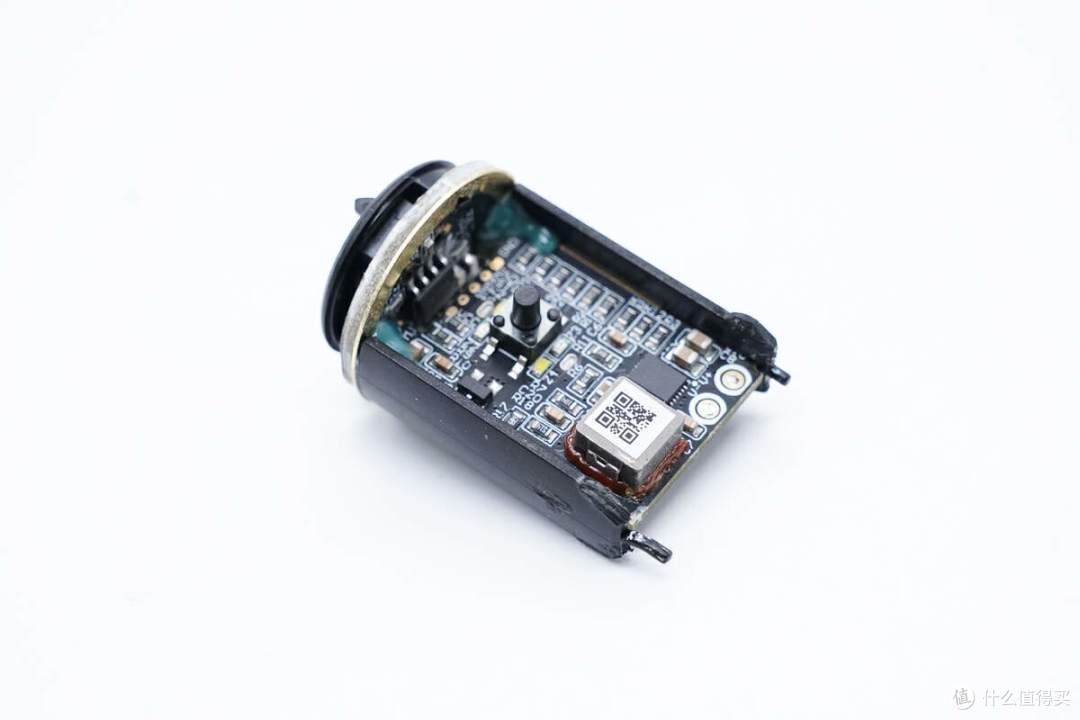

手电筒内部PCBA模块一览，采用两片PCB焊接组成。

PCBA模块固定在框架中。

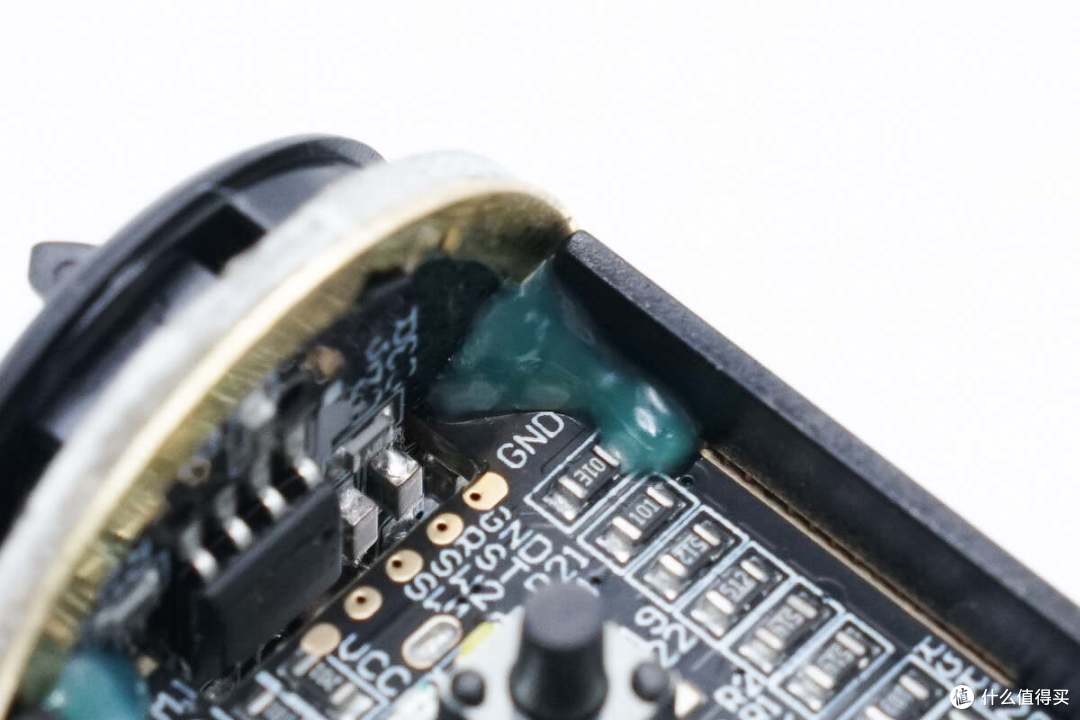

PCBA模块和塑料框架采用胶水固定。

从塑料框架内部拆解取出两块PCB。

PCBA模块一面焊接电源开关，LED指示灯，升压驱动芯片和升压电感。

背面焊接过压过流保护芯片和一颗MCU。

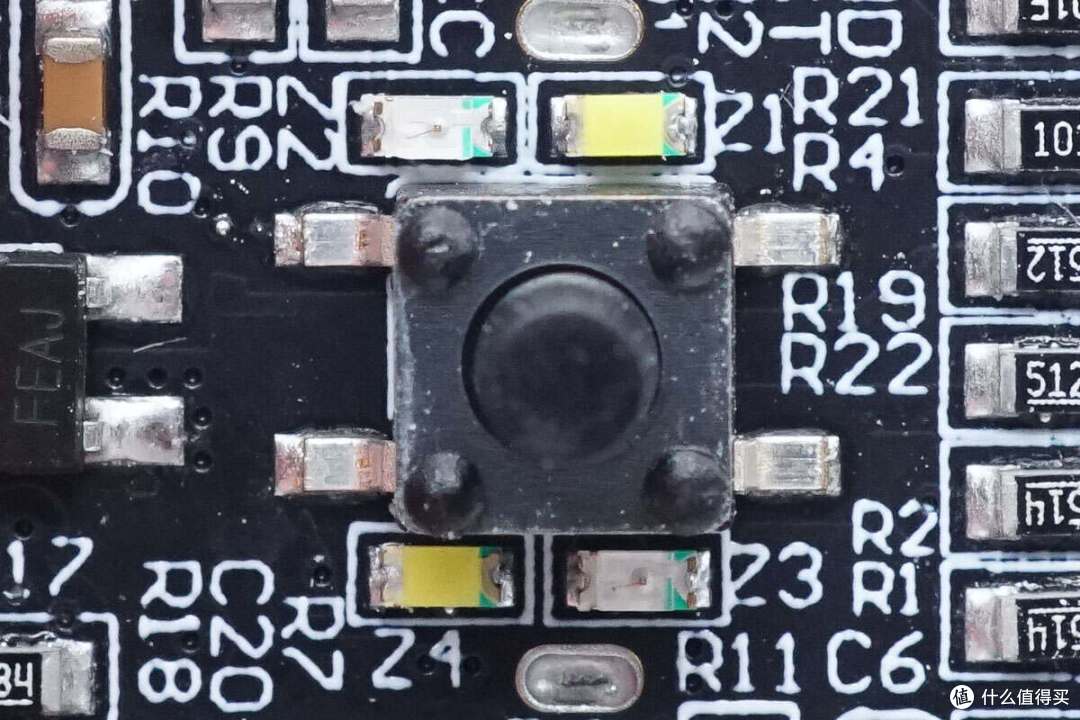

在贴片按键两侧焊接四颗LED指示灯，用于指示手电的工作状态。

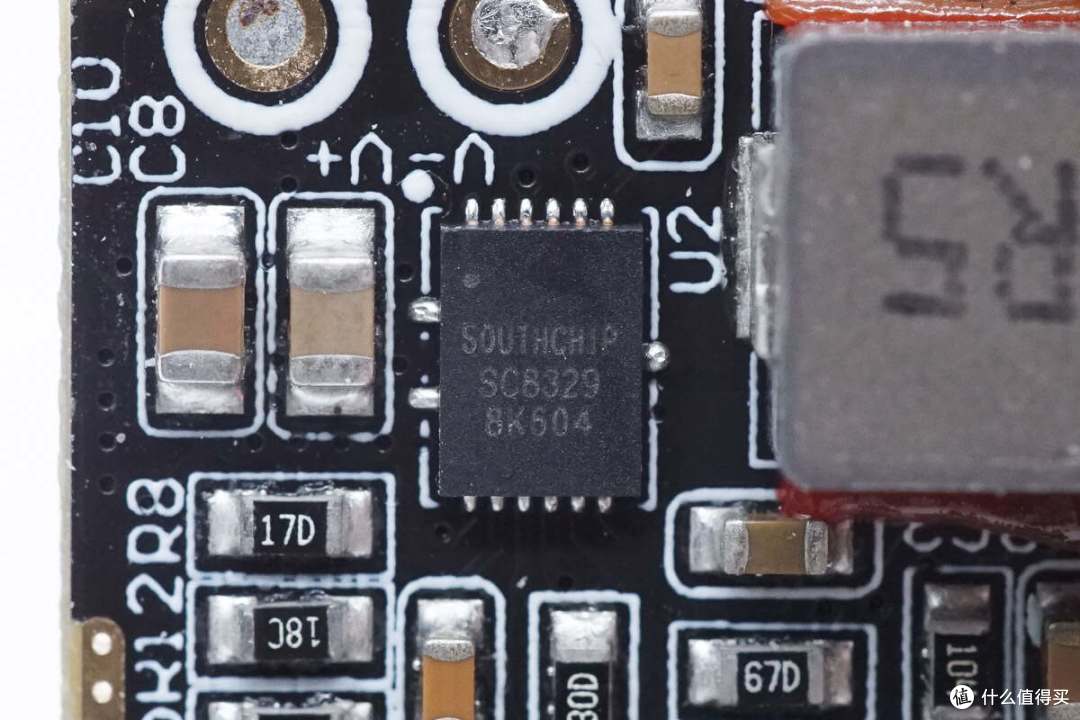

用于LED驱动的同步升压转换器来自南芯科技，型号SC8329，芯片内部集成6mΩ开关管和11mΩ同步整流管。芯片支持2.7-13V输入电压范围，输出电压最高为17V。芯片采用恒定关断时间控制，具有快速的瞬态响应。

SC8329支持200kHz-2.2MHz开关频率，可由外部电阻调节。芯片支持软启动和可调的输出电流限制，还支持欠压闭锁，输出过压保护，逐周期过流保护和过热关断保护。

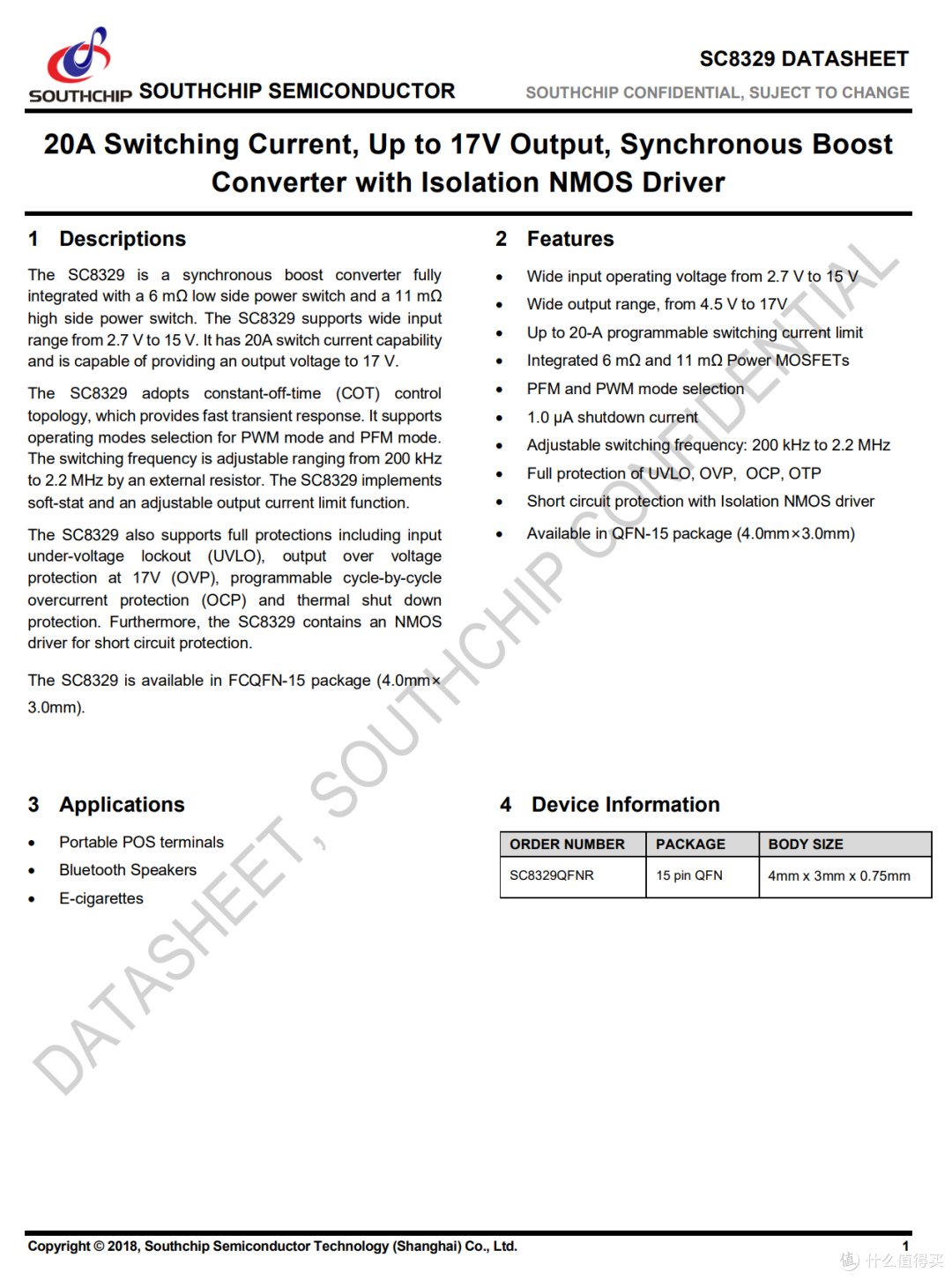

南芯科技 SC8329 资料信息。

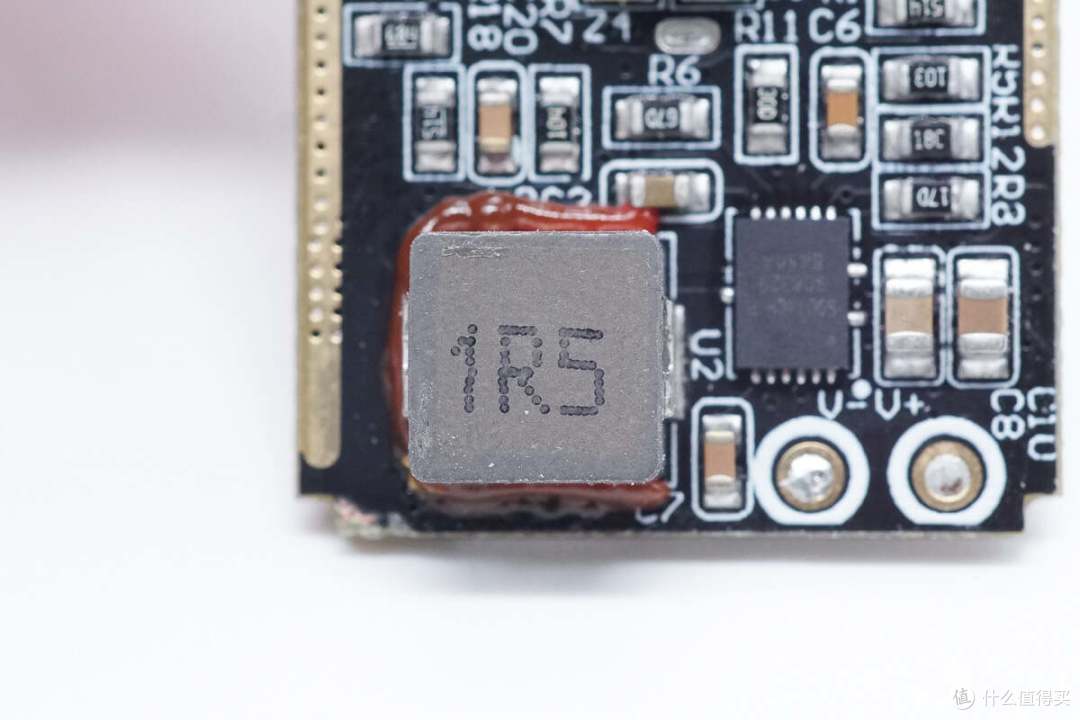

1.5μH合金电感用于升压驱动LED。

MLCC电容用于输出滤波。

输入过压过流保护芯片来自圣邦威，型号SGM40655，支持28V输入电压，芯片过压保护电压为5.81V，内置73mΩ NMOS开关，芯片峰值耐压达120V。

一颗贴片电感特写。

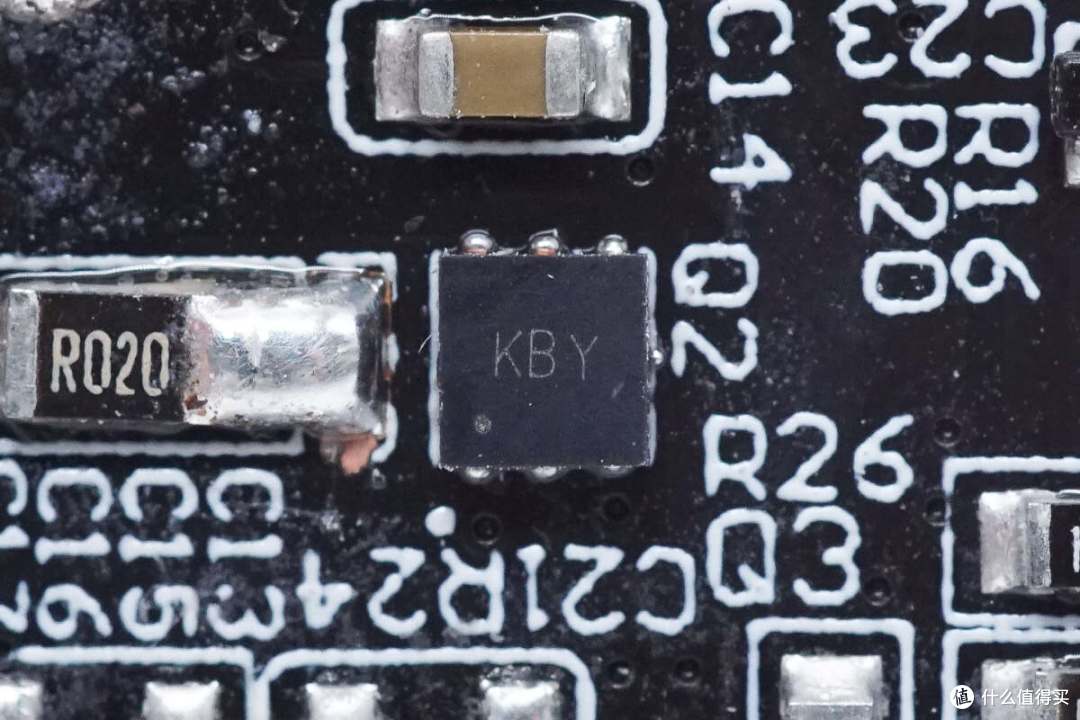

一颗MOS管丝印KBY。

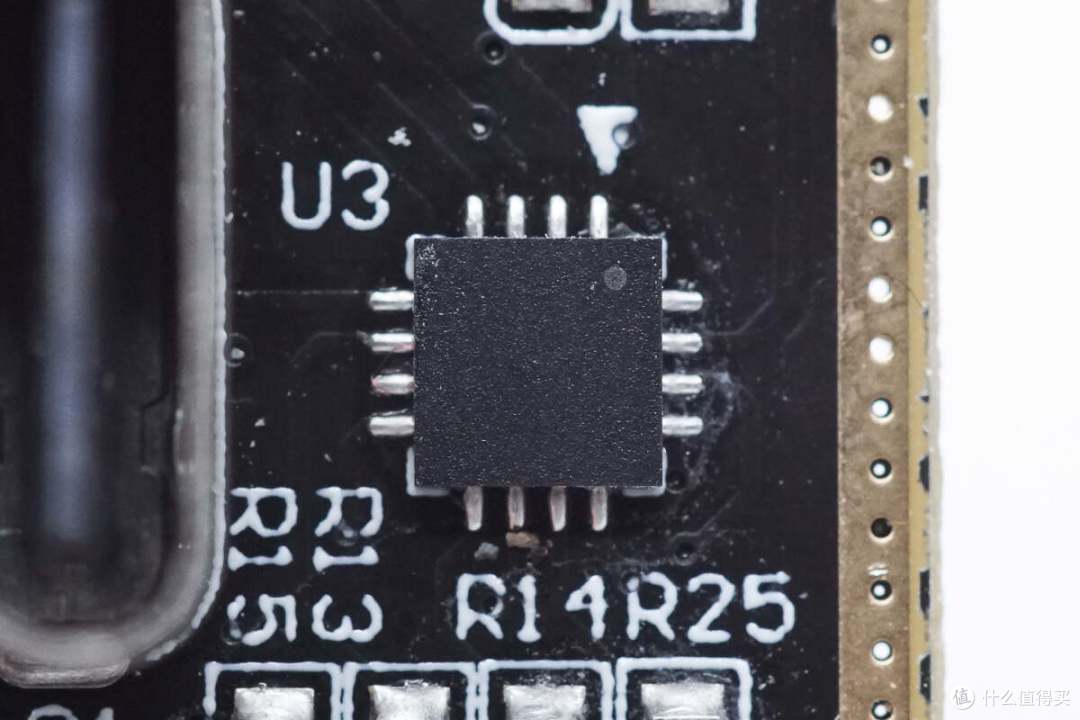

无标MCU用于手电功能控制。

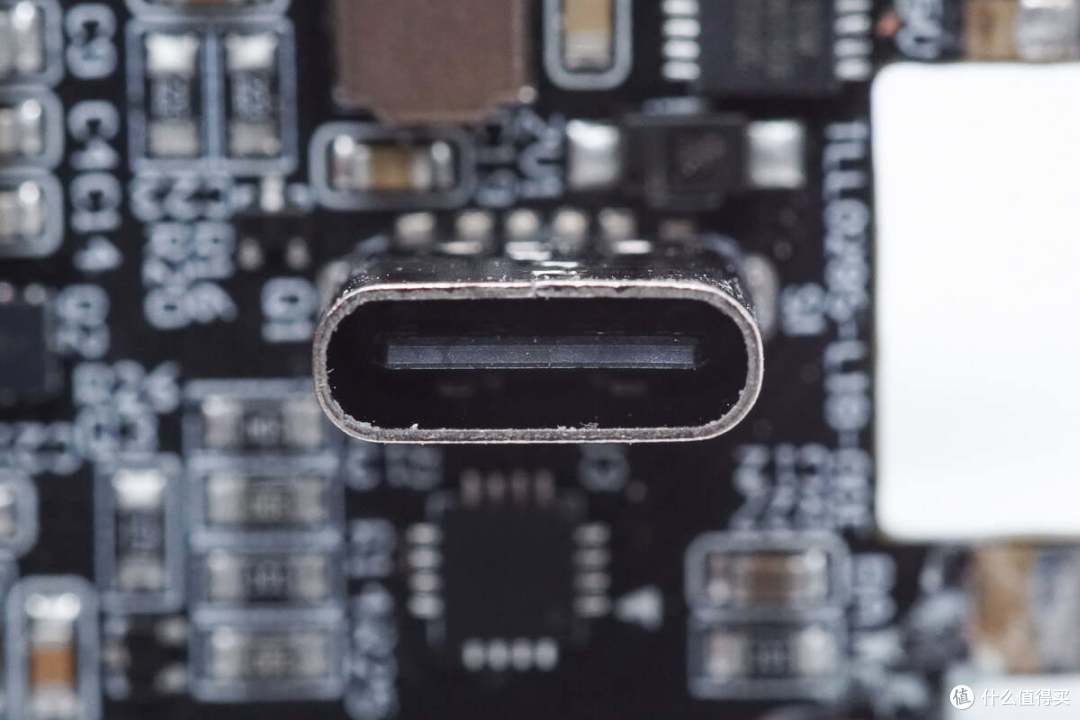

Type-C母座采用过孔焊接固定。

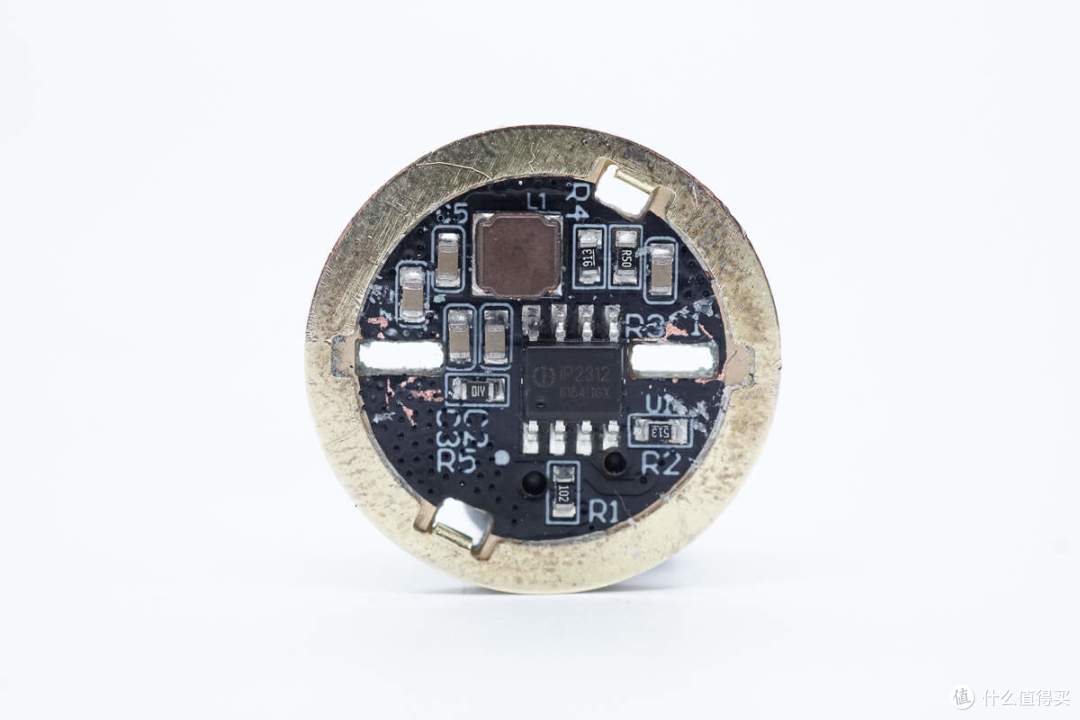

小块圆形PCB焊接电池充电电路。

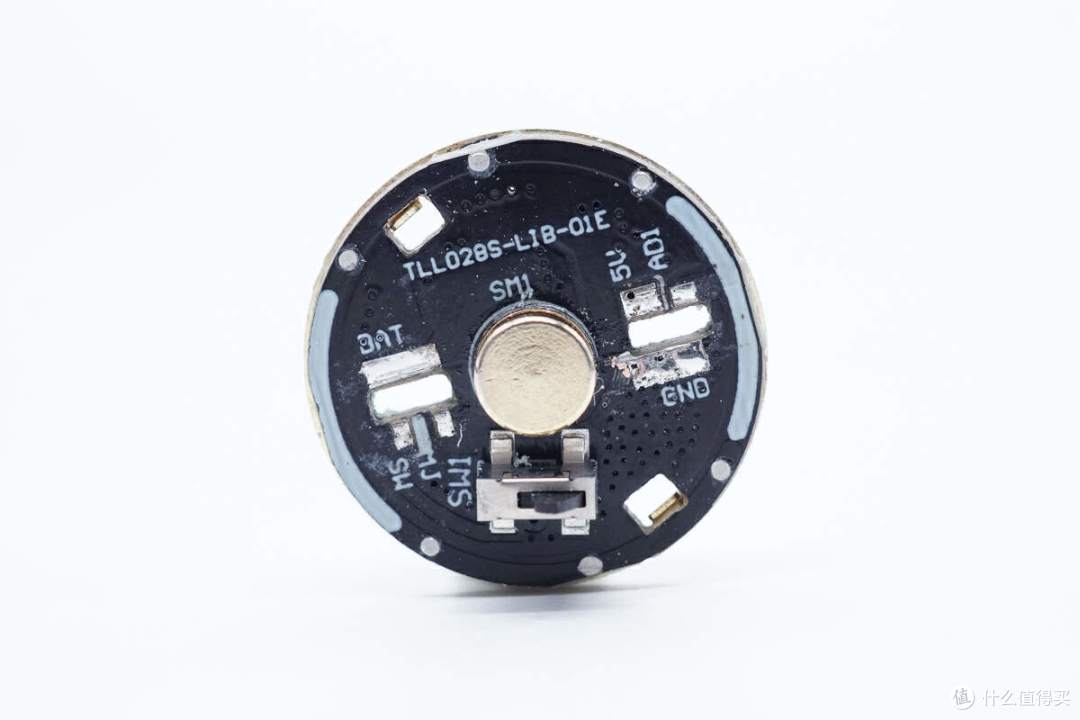

另一面为电池触点和微动开关。

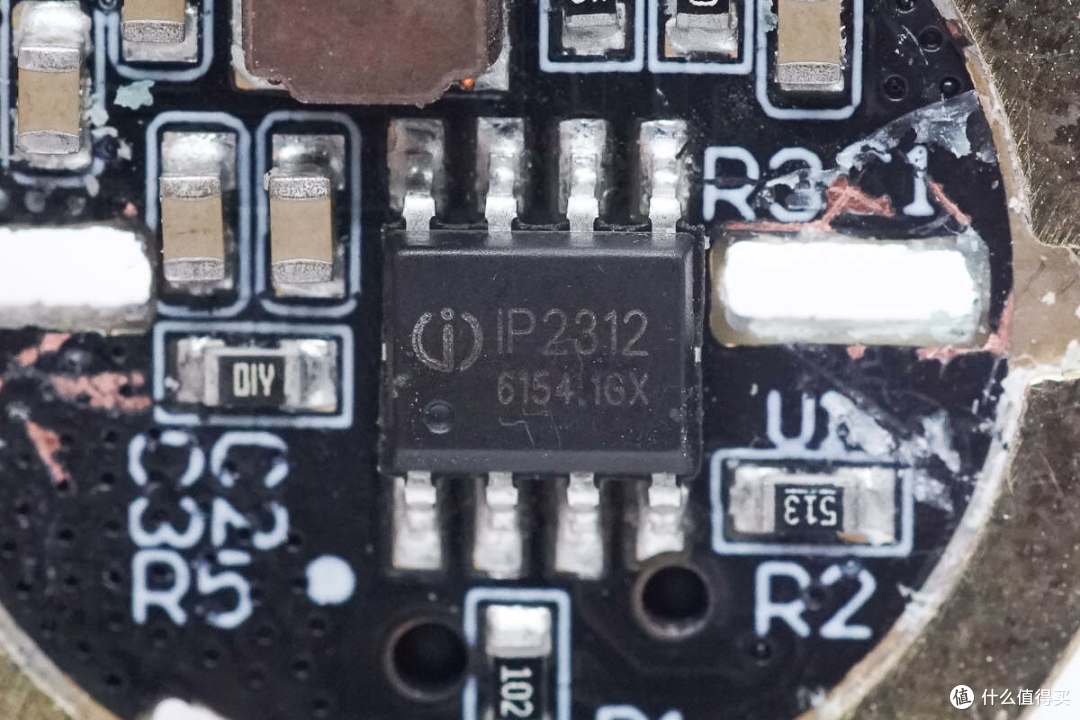

电池充电芯片来自英集芯，型号IP2312，是一颗用于单节锂电池的同步降压充电芯片，芯片内部集成开关管，最大充电电流3A，充电电流可由外部电阻设置，支持外接NTC进行过热保护。输入电流支持智能调节，采用ESOP8封装。

英集芯 IP2312 资料信息。

贴片降压电感特写。

电池正极触点特写。

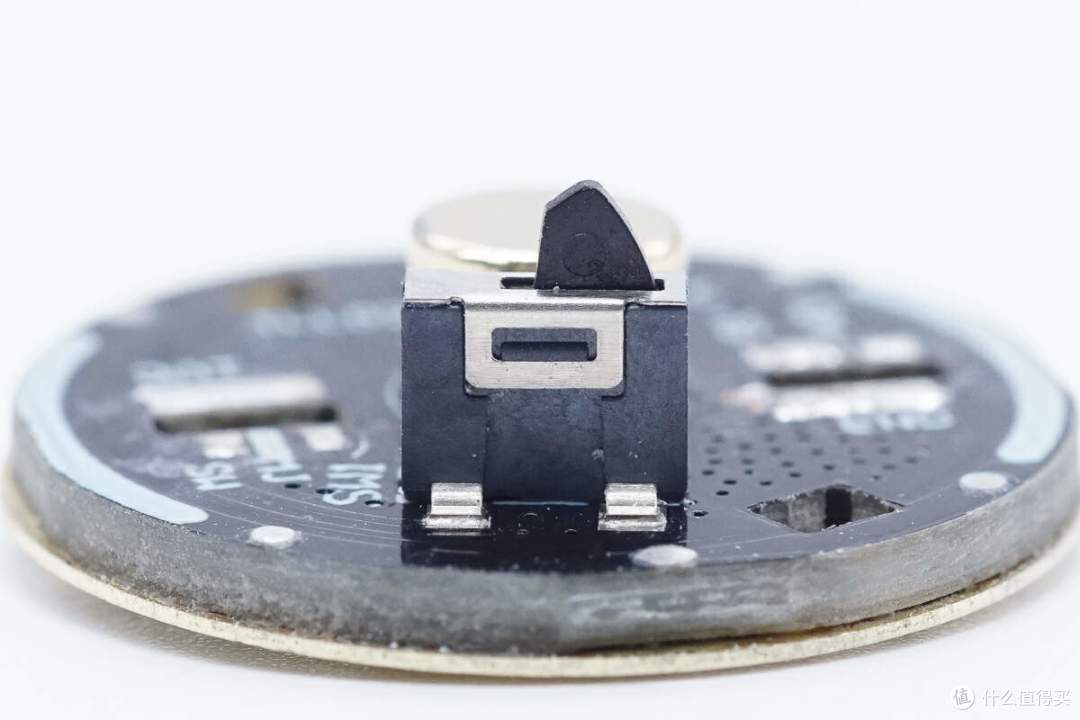

检测平头18650电池或转接筒的微动开关特写，防止对一次性CR123A锂电池充电。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上小猴战术高亮手电筒核心器件清单，方便大家查阅。

小猴战术高亮手电筒采用铝合金机身，配有IP68防水，经久耐用。手电筒采用18650电池供电，附带一节3100mAh容量18650电池，还可自行采购电池提升续航时间。手电筒采用通用性极高的Type-C接口，使用移动电源，手机充电器均可进行充电，使用方便。

充电头网通过拆解了解到，这款手电筒采用LED灯珠，焊接在纯铜基板上，基板与散热铝块固定，并通过螺丝固定在壳体上。圣邦威SGM40655过压过流保护芯片用于输入过压保护，南芯科技SC8329同步升压转换器进行LED驱动，英集芯IP2312降压充电芯片为锂电池充电。内部设计紧凑，做工扎实。
