蘑菇爱搞机 篇六百五十一:适配280一体水,可以轻松按住13700K处理器,闪鳞S500 V2黑色Mesh手提ITX机箱 评测
一、前言
主流A4架构的ITX机箱,都会给显卡留出充足的空间,然后让CPU散热器稍微吃亿点小亏,只能选择高度不高的下压式散热器。但下压式散热器受限于散热形式,即使采用5热管、6热管的规格,其散热上限依然不高,能压个i5处理器,基本上也就是极限了。
但很多喜欢ITX机箱的小伙伴并不都是游戏党,也有很多人是需要用主机来干活的,一颗高性能的处理器才是他们的最爱。
高性能的处理器,也就意味着高功耗和高发热,动辄200W、甚至是300W的功耗,绝不是那些小散热器能够解决的问题。
面对这种情况,闪鳞给出了自己的解决方案,那就是S500 V2。这款机箱在保持体积小巧的基础上,通过优化内部结构设计,让其可以轻松塞进280规格的水冷排。而280规格的水冷排,在水冷排的散热面积上,已经非常接近360水冷排,前者散热面积392cm²、后者散热面积432cm²,一些高性能的水冷排,完全可以按住带K的i7处理器了。
这让这款ITX机箱在可以兼容高性能显卡的同时,还可以塞入一颗中高端的处理器,无需担心散热。
二、闪鳞S500 V2黑色Mesh手提ITX机箱 开箱

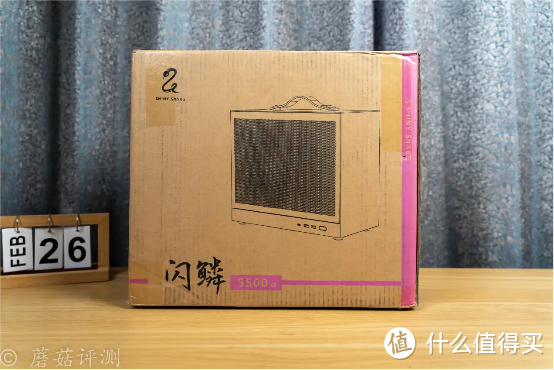

▼机箱的包装纸箱很小,正面有机箱的外观,底部是机箱的型号。
▼纸箱侧面是机箱的详细参数,三围尺寸340 x 170 x 276mm,CPU散热限高77mm,显卡限长337mm,厚度65mm,高度162mm。
▼纸箱内配件丰富,除了说明书和配件盒之外,还有一个PCIe的延长线,这是闪鳞定制的PCIe 4.0的延长线,看起来不错。
三、闪鳞S500 V2黑色Mesh手提ITX机箱 外观
▼蘑菇没有选择侧透版,选择的是Mesh版,这种机箱体积很小,Mesh版可以更好的散热,机箱侧面是大面积的金属冲孔网。
▼机箱底部有一长条的挡板,表面采用拉丝处理,看着很不错。右下角是机箱的IO面板,除了开机键之外,还有两个USB 3.0接口、一个Type-C接口。
▼机箱正面是一整块金属面板。
▼机箱的背面,也是大面积的金属冲孔网设计,可以有效的辅助散热。

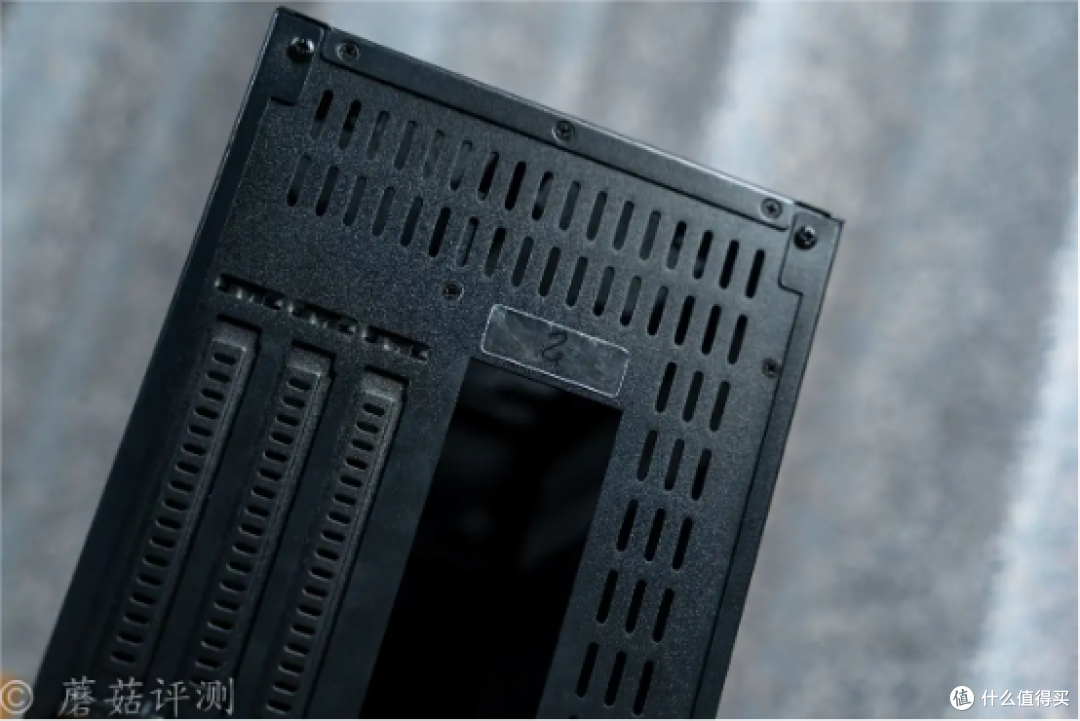

▼机箱尾部很有意思,四周有散热格栅,右侧是主板的IO开口,左侧是倒置的PCIe挡板,左下角是机箱的电源插口。
▼在主板IO开口的上面,还设计了一个铭牌,上面印有闪鳞的LOGO,铭牌表面还贴有保护膜。
▼机箱顶部标配了一个提手,方便日常携带、移动机箱。
▼机箱的底部,四角有四个泡棉减震,中间是大面积的散热格栅,散热格栅上还有很多预留的空位,可以安装、固定机箱风扇、硬盘等硬件。

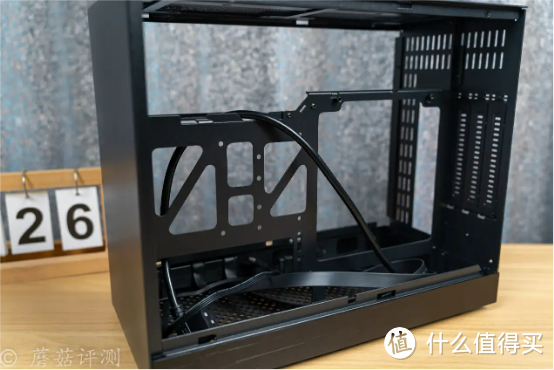

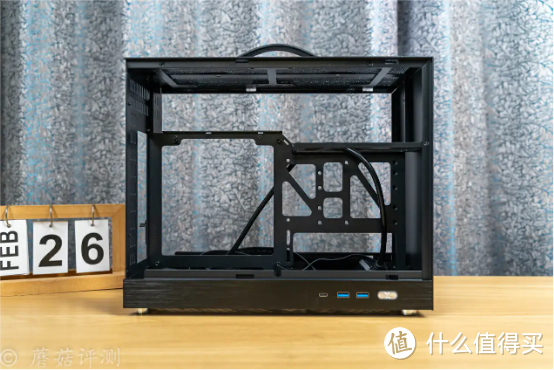

▼取下机箱两侧的盖板,机箱内部就清晰可见了。
▼机箱左侧是主板固定位,支持ITX规格的主板,主板采用正向安装。
▼右侧是电源位,最大支持ATX规格的电源,轻松给高端处理器和高端显卡提供充足的供电,不过记得选择电源长度在14cm左右的。另外在电源固定位的框架上,有一个阶梯设计,给机箱顶部提供更加充足的空间,方便走水冷管。
▼机箱的背面,全部都是显卡空间。
▼机箱顶部就是安装、固定水冷排的空间,机箱顶部也有散热格栅,方便出风。
▼水冷排固定的金属框架支持拆卸,可以先把水冷排安装到金属框架上,再固定金属框架。
▼机箱底部还有一些空间,可以在这安装固定硬盘、机箱风扇。
▼机箱的IO接口部分处理的很细致,线材部分特意选择了朝下走线,接口部分都有热缩管处理,既牢固、还能绝缘。
▼这种ITX机箱,蘑菇建议是选择标配PCIe延长线的版本,毕竟自家的PCIe延长线,肯定是最合适的。
▼闪鳞定制的这款PCIe 4.0延长线做工和包装都非常不错,防静电保护垫还抽了真空,有点意思。

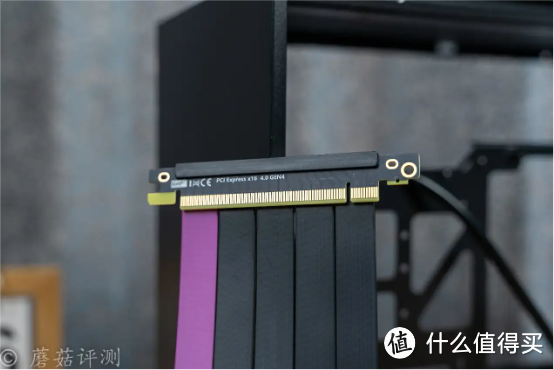

▼这款PCIe 4.0延长线的做工和质感很棒,采用黑色和紫色的撞色配色,很漂亮。
▼靠近看看,这款PCIe 4.0延长线的处理很精致。
四、闪鳞S500 V2黑色Mesh手提ITX机箱 装机
▼蘑菇这里准备了一套13700K搭配B760I主板的配置,13700K的发热可是很给力的。
▼主板轻松安装到机箱内部,正常方向安装。
▼显卡的PCIe延长线走主板后部,固定到主板背面的顶部,插口朝下。
▼水冷方面,选择了银欣的IG280一体式水冷,这款水冷的水冷头超大,散热性能很强。
▼水冷排轻松固定到机箱的顶部,水冷头安装到主板上。银欣这款IG280一体式水冷的水冷头真的非常大,技嘉这块B760I主板勉强可以安装固定,不干涉。

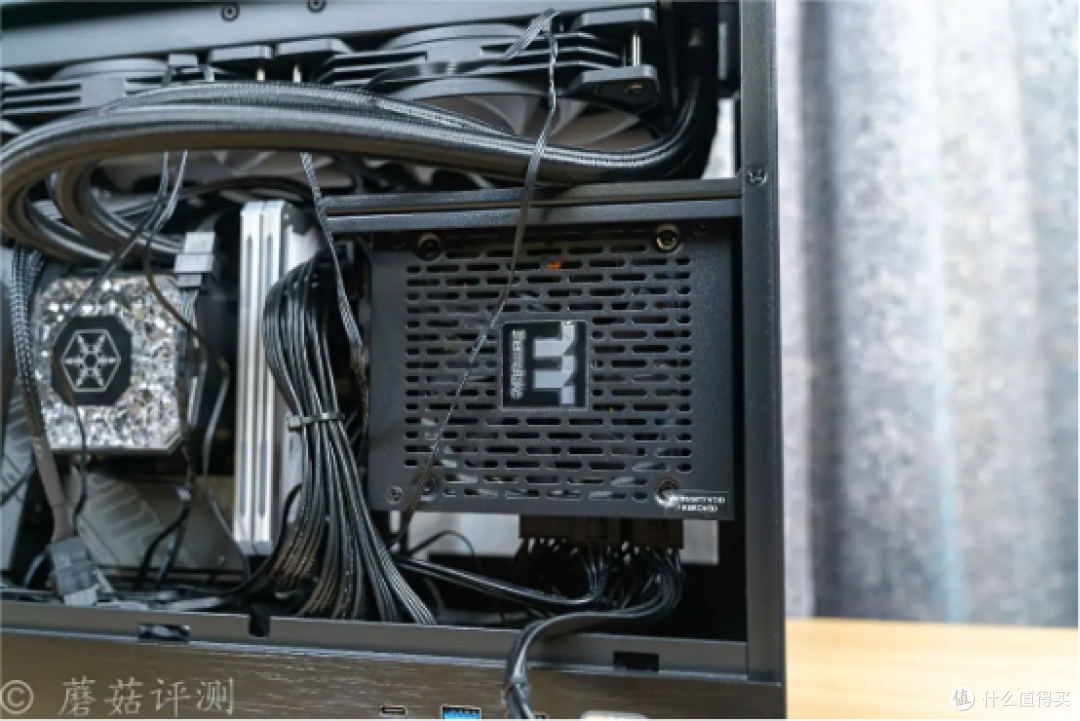

▼电源用的是TT的钢影650W的SFX规格的电源,小体积的电源,机箱内部的空间会更大一些,散热更优秀。
▼电源轻松固定,不过SFX规格的电源,需要先安装SFX转ATX的金属挡板。
▼闪鳞这款S500 V2机箱最大可以兼容337mm长度的显卡,蘑菇自己的影驰RTX4080 Super星曜OC显卡刚刚好装不进去,哈哈。这里就只能装一张微星的GTX1660Super魔龙了。
▼双风扇的显卡肯定可以轻松固定,倒置安装。
▼最后盖上机箱两侧的金属盖板,整机安装完成。
▼擦电,开机,一次点亮,整机效果很漂亮。

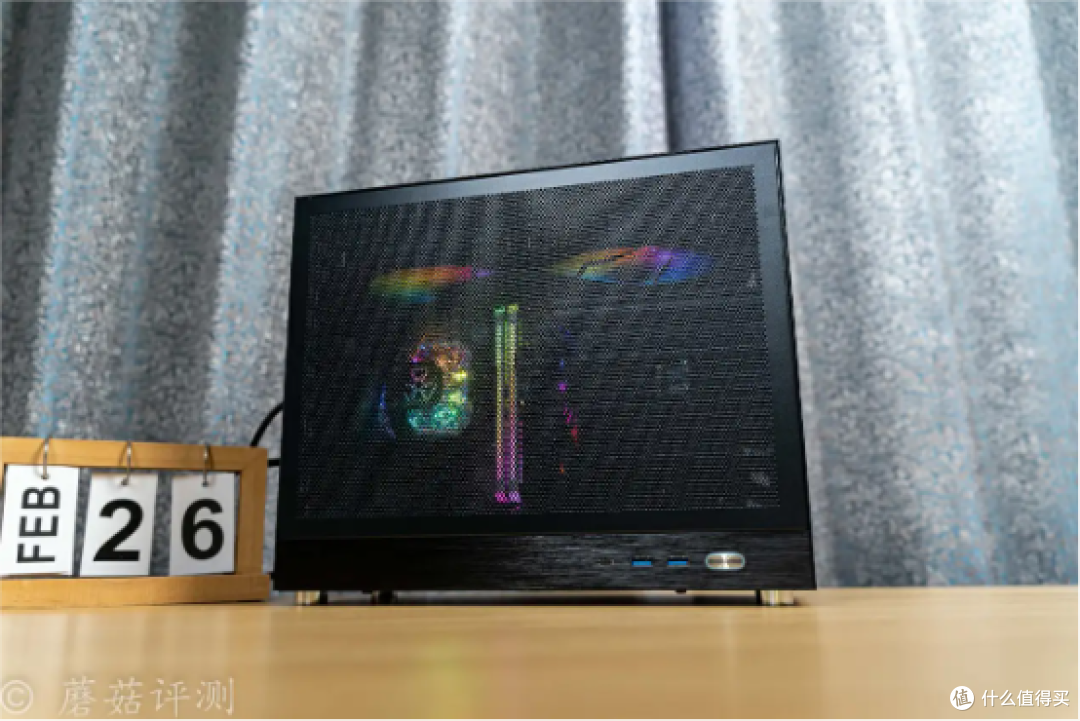

▼机箱侧面的Mesh金属侧板,也可以很好的展示机箱内部的硬件,不比侧透版的差多少。
▼机箱的另一侧也是一样的效果,微星GTX1660Super魔龙显卡颜值很漂亮。
▼机箱的整体效果很小巧,顶部有一个提手,方便移动,很便携。
五、闪鳞S500 V2黑色Mesh手提ITX机箱 测试
▼整机配置一览,处理器是13700K,主板是技嘉的B760I,显卡是微星的GTX1660Super魔龙。
▼简单跑个整机测试,整机得分191W,其中处理器单独得分107.8W,处理器性能很强。
▼日常待机情况,室温在22℃左右,处理器温度仅有29℃,南桥28℃,供电28℃,显卡核心28℃,固态33℃,这款机箱的内部风道很好,散热很优秀。
▼简单跑个CPU-Z的压力测试,处理器功耗在215W左右,大核心睿频5.3GHz、小核心睿频4.2GHz,温度在76℃,南桥36℃,供电44℃,显卡核心供电30℃,固态43℃。
▼单烤FPU测试,处理器功耗在230W左右,温度82℃左右,南桥40℃,供电51℃,显卡核心28℃,固态46℃。机箱内部的散热很优秀,风道很通畅。
▼跑个3Dmark的压力测试,TS模式,帧数稳定率在99.6%,非常稳定。
▼显卡核心温度在64℃左右,处理器温度在46℃左右,整体散热情况表现不错。
六、总结
闪鳞这款S500 V2手提ITX机箱的整体表现非常不错,内部空间稍微优化了一下,可以在机箱的顶部安装280规格的水冷排,相比较于240规格的水冷排,其散热面积提升巨大,散热效能提升巨大,可以应付高端带K的i7处理器的散热需求。
另外,在机箱的顶部安装固定水冷排之后,机箱内部的整体风道表现会更加优秀,上部出风,四周进风。四周进入的冷风,可以更好的给机箱内部的硬件散热,包括主板、显卡、硬盘等。
显卡兼容性方面,最长可以支持到337mm,常规的三风扇、非公高端显卡都可以轻松安装。但,影驰的星曜不行,这卡要更长一点,很尴尬。
谢谢大家!
