小Y装机 篇三十四：简洁七彩虹 iGAME ULTRA——B760M UltraZ+ 4060 UltraW+ C23MA UltraZ 装机分享

• 前言

此次带来的是一台七彩虹的ULTRA Z 背插全家桶的装机展示，使用了七彩虹的MATX背插机箱——iGAME C23MA ULTRA Z。它是七彩虹MATX机箱C23A的背插款，使用的是七彩虹波普艺术的ULTRA Z设计元素，白色机箱点缀使用了接近于红色的鲜艳色，但又实用简洁的线条使得整机未显得夸张的搭配，衬托其白色为主的漫画风格。机箱MATX标准结构和457*235*420mm的长宽高尺寸，采用卡扣侧板安装和4mm钢化玻璃侧透，兼容172mm的塔式风冷和顶部360冷排的支持，显卡限长390mm，支持MATX主板和正插背插都支持，并使用了多面高通风式的面板。

整机接近于七彩虹igame ULTRA系列全家桶，除了两样，其一内存是白色的宇瞻ZADARK DDR5 6000灯条，其支持intel XMP与AMD EXPO双认证，白色的颜值和灯效支持搭配也还可以。其二固态硬盘则是三星990PRO 1TB，其采用8nm制造工艺代号为PASCAL全新自研主控和三星第七代V-NAND TLC闪存。

其余配件则都是七彩虹igame ULTRA系列。主板是iGame B760M ULTRA Z V20 DDR5，波普潮流系列无线纪元的背插主板，搭配的大面积铝合金散热凸显了其波普潮流，配置的12+1+1相 55A高规格DrMOS供电以及前5G后10G的双Type-C接口、3个PCIE4.0X4 M.2固态插槽、DDR5 7200MHZ+的高频内存支持都是其颜值以外的性能特点。显卡是GeForce RTX 4060 Ultra W OC，同为七彩虹ULTRA系列的核心特色波普艺术和漫画特效RGB，采用Ada Lovelace架构的AD107-400核心于台积电的TSMC 4N工艺，其CUDA处理器数量为3072，以及128bit 8GB GDDR6显存。散热器是iGame LQ360 Ultra W，这款散热的冷头采用9级高速马达方案、改进款仿生型叶轮，冷头内侧采用高密度铲齿微水道，以及高密度低水阻的冷排和真FDB轴承的iGAME F12025 ULTRA W风扇，使得水冷的散热效率和散热效能都能保持很好的平衡。电源是iGame P650G Ultra W，为ATX3.0标准打造和PCIE5.0的12VHPWR原生接口，采用LLC PRO + DC-DC 纯血架构和全日系固态/电解电容，提供10年质保。最后风扇使用的是iGame F12025 ARGB Ultra W，前置3把侧面2把尾部出风1把，同为ULTRA 系列幻色丝印工艺与ARGB灯效。整体搭配非常整齐与一致。

配置清单：

CPU：英特尔（Intel）14代 酷睿 i7-14700K 处理器

内存：宇瞻 ZADAK SPARK 32G 6000 DDR5 白色灯条 16x2 套装

SSD：三星（SAMSUNG） 990 PRO 1TB SSD

主板：七彩虹（Colorful）iGame B760M ULTRA Z V20 DDR5 背插主板

显卡：七彩虹（Colorful）iGame GeForce RTX 4060 Ultra W OC

散热：七彩虹（Colorful）iGame LQ360 Ultra W一体式水冷

电源：七彩虹（Colorful）iGame P650G Ultra W 额定650W ATX 3.0 金牌认证全模组电源

风扇：七彩虹（Colorful）iGame F12025 ARGB Ultra W x6

机箱：七彩虹（Colorful）iGame C23MA Ultra Z 背插M-ATX机箱

• 整机展示：

前面板的高通风网面与i GAME ULTRA 的灰色红色点缀，简约也能漫画风

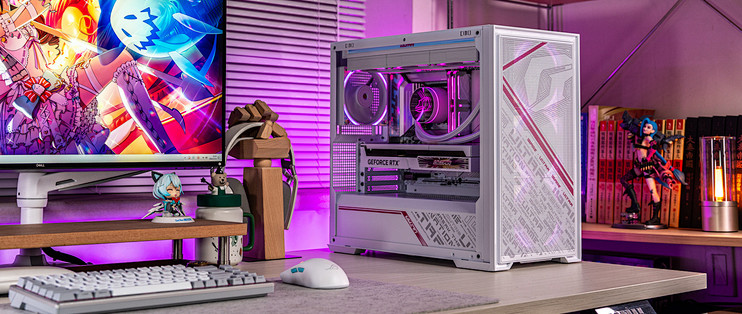

45°视角

45°视角

90°正侧面，4mm高透钢化玻璃采用白边iGAME ULTRA 标识

双面的 iGAME ULTRA

双面的 iGAME ULTRA

45°视角

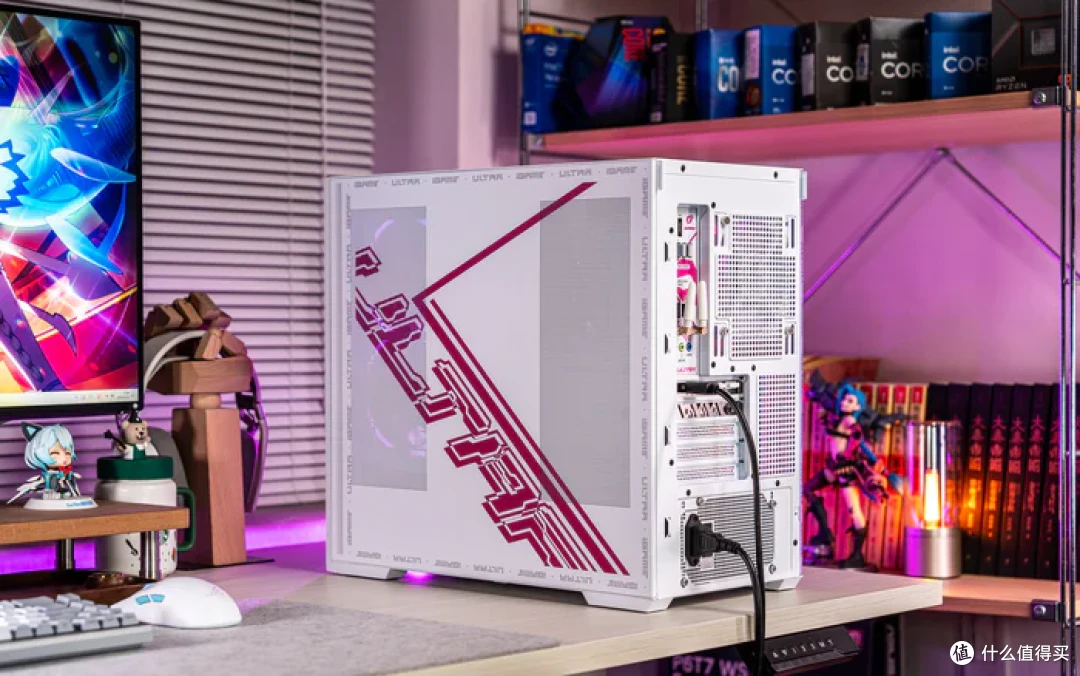

背板上最大的ULTRA 标识，前后两片区域的网格通风

打开侧板的内部

45°内部展示

45°内部展示

背插主板的整体理线

位于机箱顶部的前置IO接口

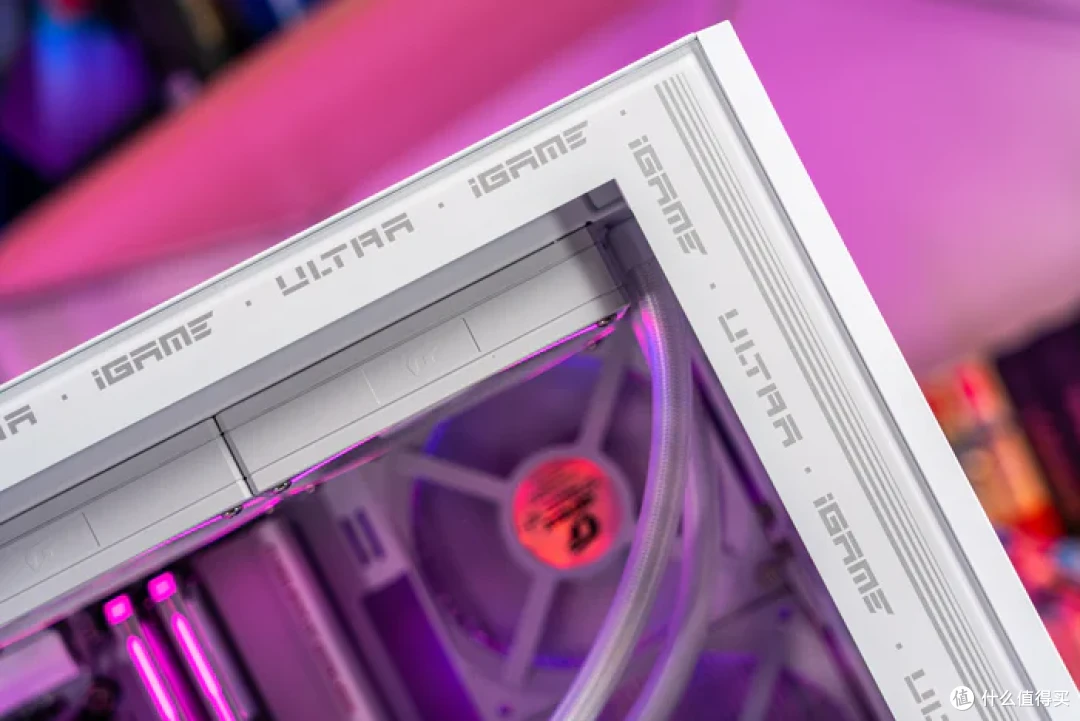

钢化玻璃侧板上的细节展示，白边的“ iGAME ULTRA ”

前面板的漫画风格

电源仓处的iGAME ULTRA

前背两处的一致iGAME ULTRA

顶部面板

使用的主板是iGame B760M ULTRA Z V20 DDR5，波普潮流系列无线纪元的背插主板

搭配的大面积铝合金散热凸显了其波普潮流，配置的12+1+1相 55A高规格DrMOS供电

内存插槽外侧的铝合金散热装甲上“a new era of wireless”展示着七彩虹ULTRA 无限纪元的专属装甲

主板背板接口IO也具有漫画风

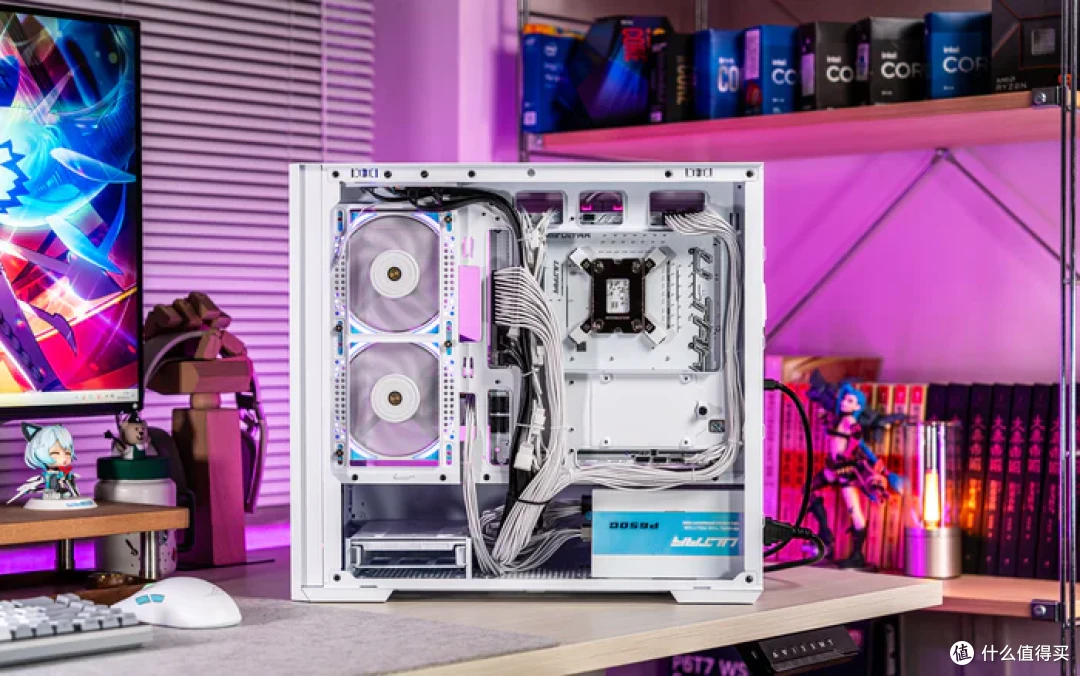

背插主板的理线

显卡是iGame GeForce RTX 4060 Ultra W OC，采用Ada Lovelace架构的AD107-400核心与台积电的TSMC 4N工艺，其CUDA处理器数量为3072，采用了128bit 8GB GDDR6显存

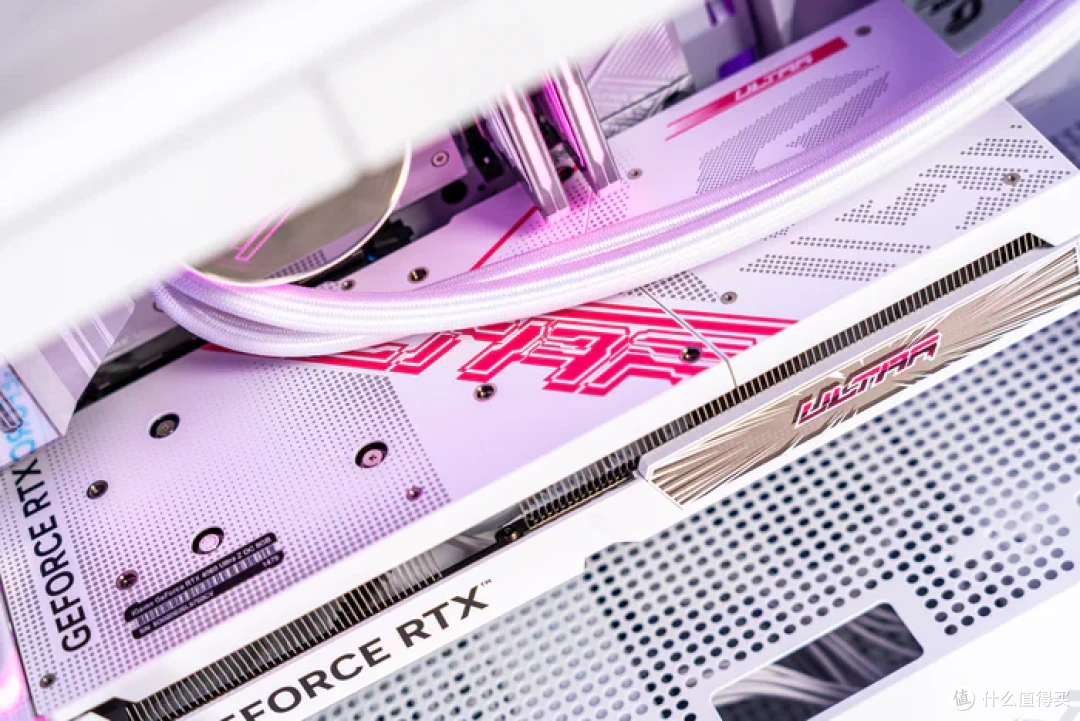

显卡顶部的 ULTRA RGB灯效，内部大块灯组面积具有视觉冲击效果

背板上也是大胆的ULTRA红色色彩运用

48mm的标准双槽厚度显卡，三个90mm环形扇叶双滚珠风扇

有意思的是，打开显卡背板尾部的磁吸顶盖，是隐藏的显卡供电8PIN走线槽，可从散热片中间的镂空位置走向背面，真正解决了背插主板无线的最大障碍——显卡的供电线缆

iGame LQ360 Ultra W一体式水冷，冷头采用9级高速马达方案、改进款仿生型叶轮，冷头内侧采用高密度铲齿微水道，以及高密度低水阻的冷排和真FDB轴承风扇

冷头顶部的无限深渊镜，内部灯效换色丝印彰显了波普艺术的个性

整体水管足够长，都可以直接在C23MA中从最前面走至最后面

冷排上的ULTRA与风扇的ARGB灯效，同时风扇上的幻色丝印效果也在各个方向呈现不同色彩

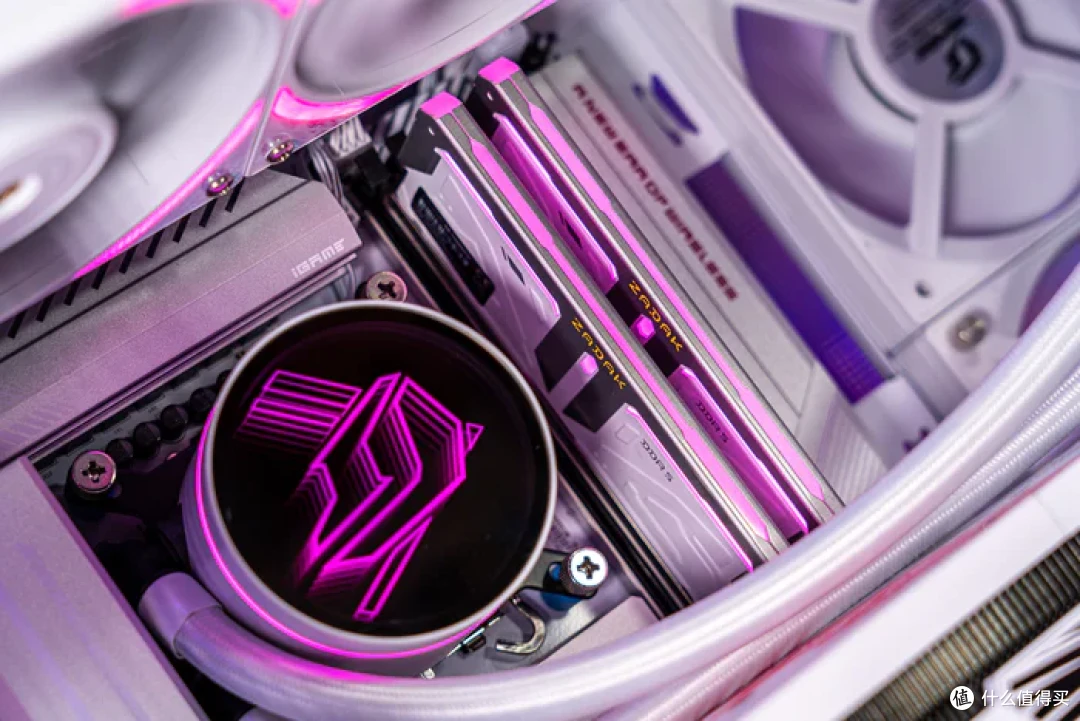

内存是ZADAK SPARK DDR5 6000套条，白色装甲与灯效形成鲜明对比

内存顶部的铝合金散热中呈现着部分的灯效

内存侧面呈现了ZADAK标识

iGame P650G Ultra W 电源，为ATX3.0标准打造和PCIE5.0的12VHPWR原生接口，采用LLC PRO + DC-DC 纯血架构和全日系固态/电解电容，支持智能启停和定制纯白压纹模组线，提供了10年质保

默默工作的电源

电源支持智能启停和配置了13.5CM FDB轴承风扇，上面的i-stop按钮可开启智能启停

为机箱配置的6把iGame F12025 ARGB Ultra W，前3进风侧2进风后1出风

前置的3把风扇

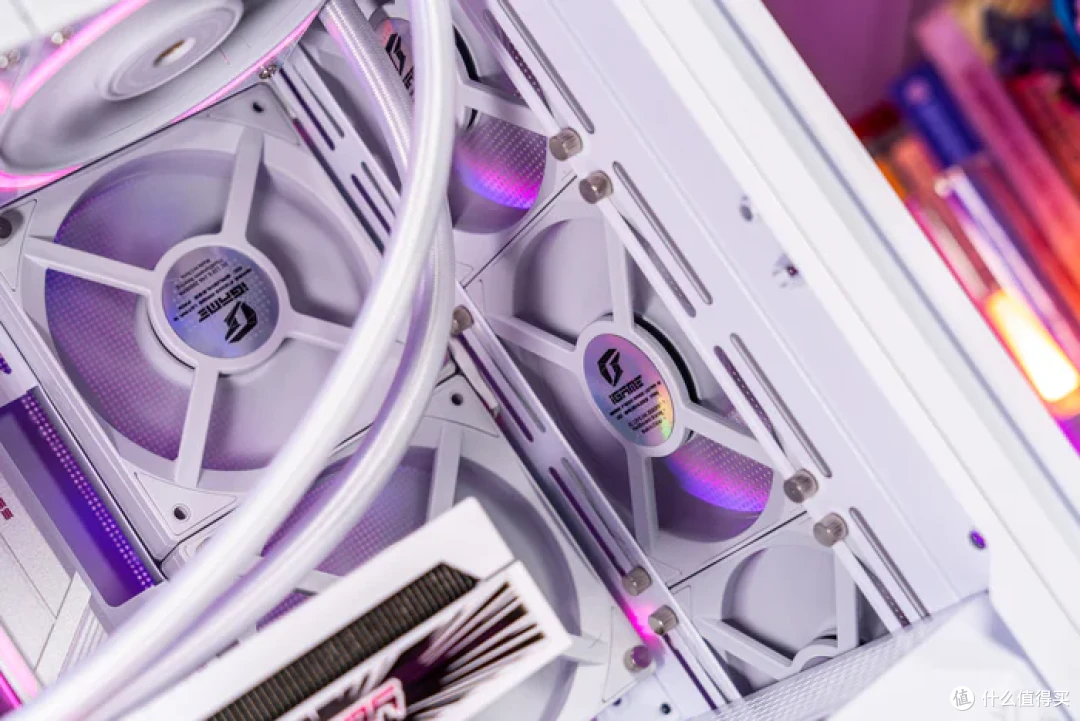

风扇采用串联安装模式，一根线即可搞定串联的一组，前置的脚垫不仅含有ARGB光圈灯效，同时还有幻色丝印工艺使得上面呈现出iGAME的logo

尾部一把出风

前置5个进风

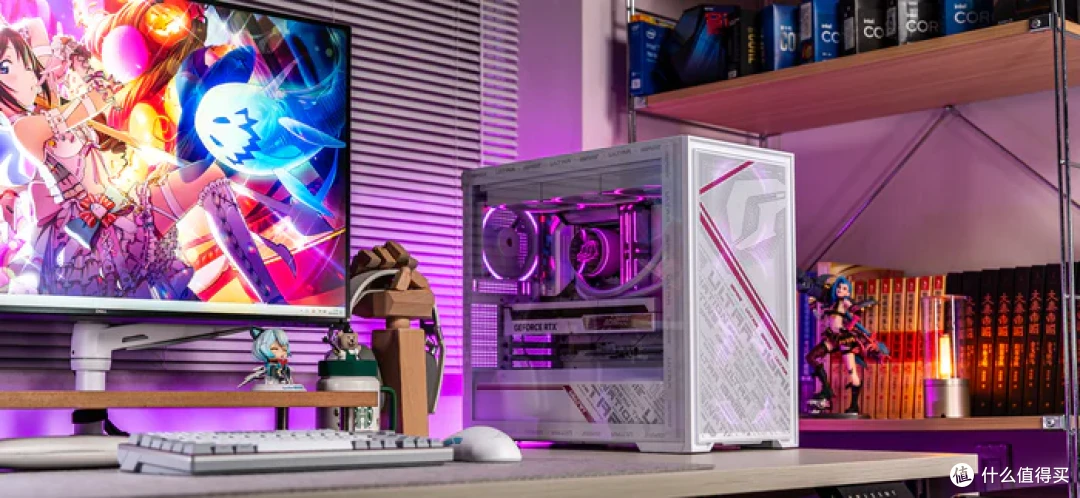

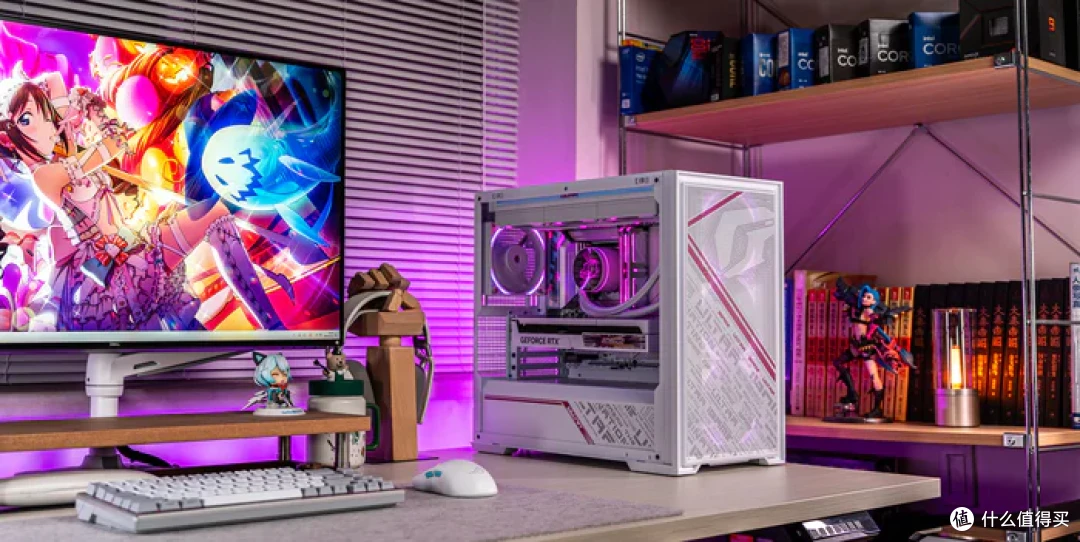

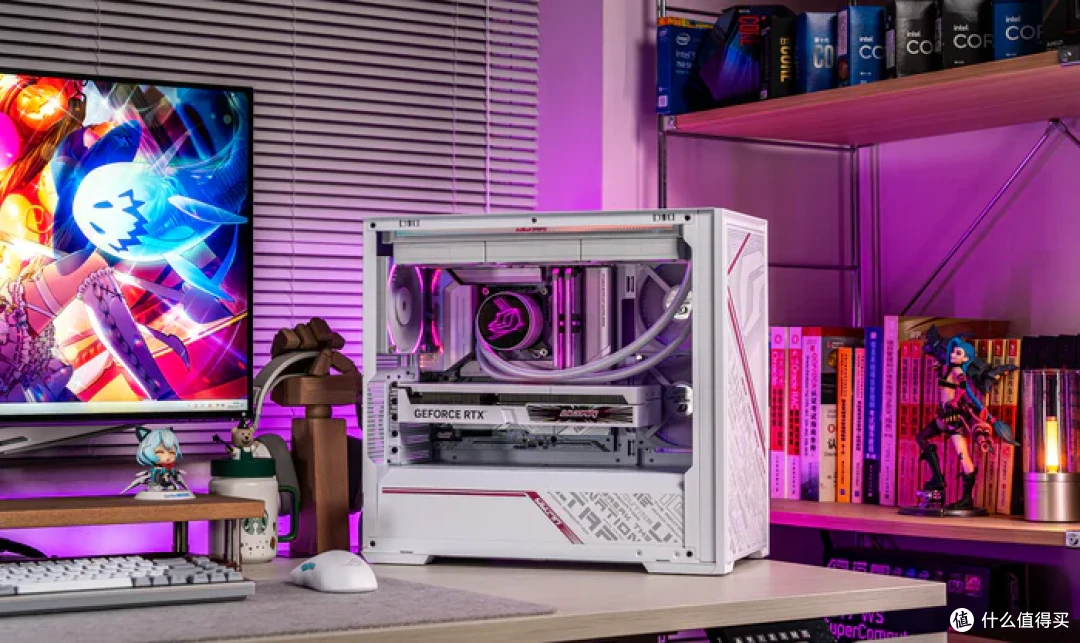

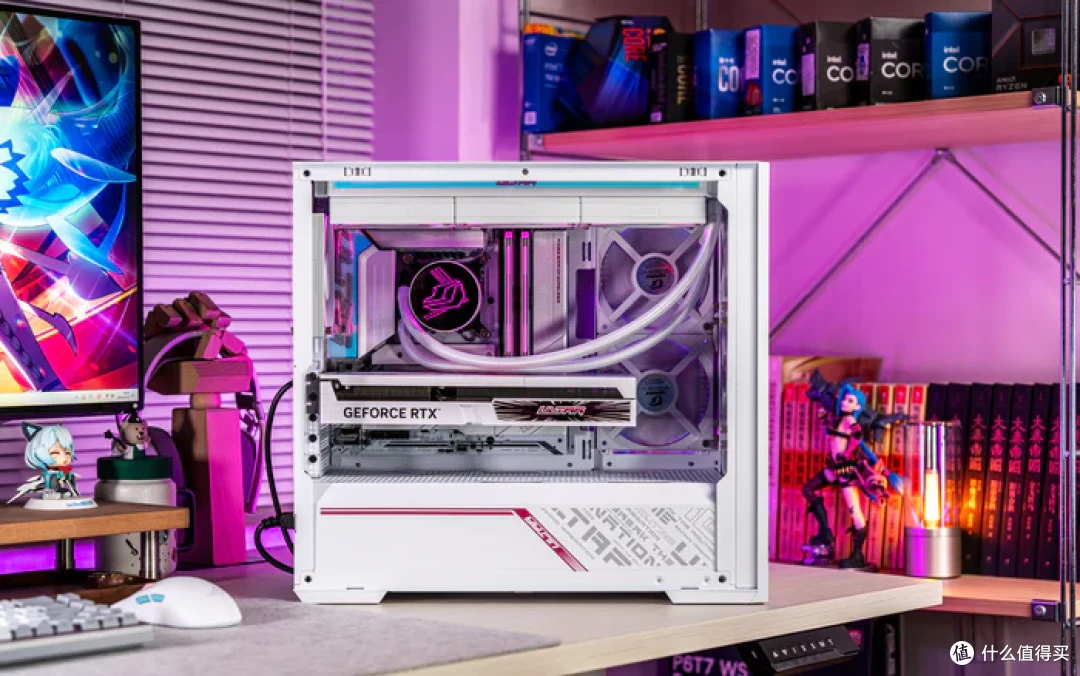

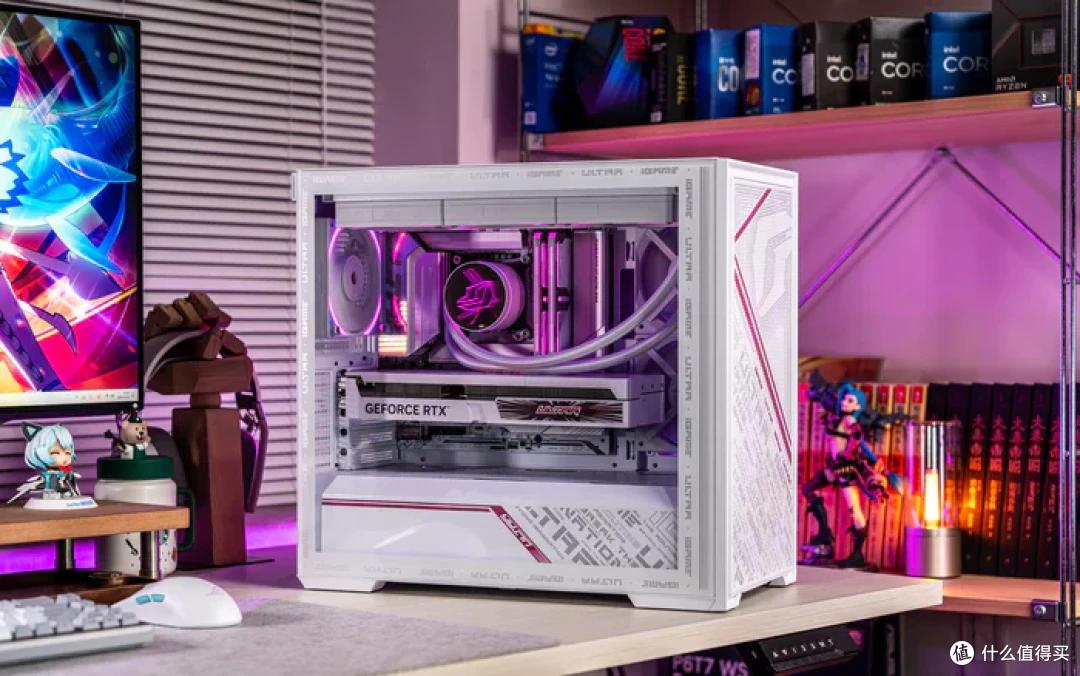

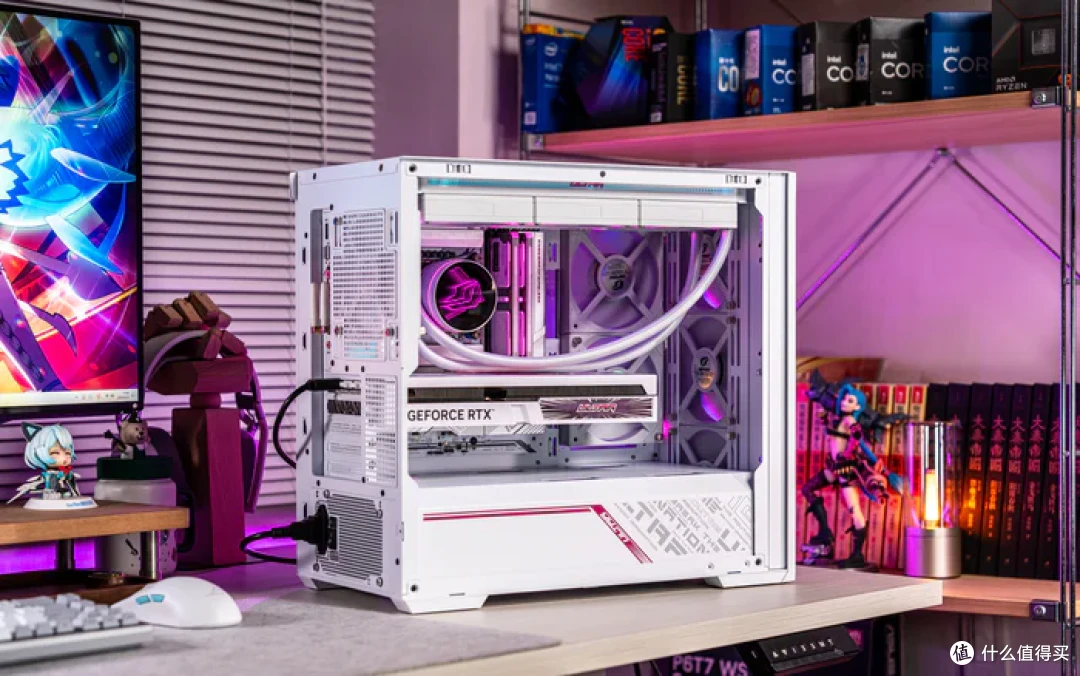

桌面展示

• 配件解析

• 七彩虹（Colorful）iGame C23MA Ultra Z 背插M-ATX机箱

此次主题使用的七彩虹机箱为iGAME 系列的 C23MA ULTRA Z 背插款，MATX标准结构和457*235*420mm的长宽高尺寸，采用卡扣侧板安装和4mm钢化玻璃侧透，兼容172mm的塔式风冷和顶部360冷排的支持，显卡限长390mm，支持MATX主板和正插背插都支持，并使用了多面高通风式的面板。

整个机箱多处叠加ULTRA 设计元素，使得整体具有高度的一致性

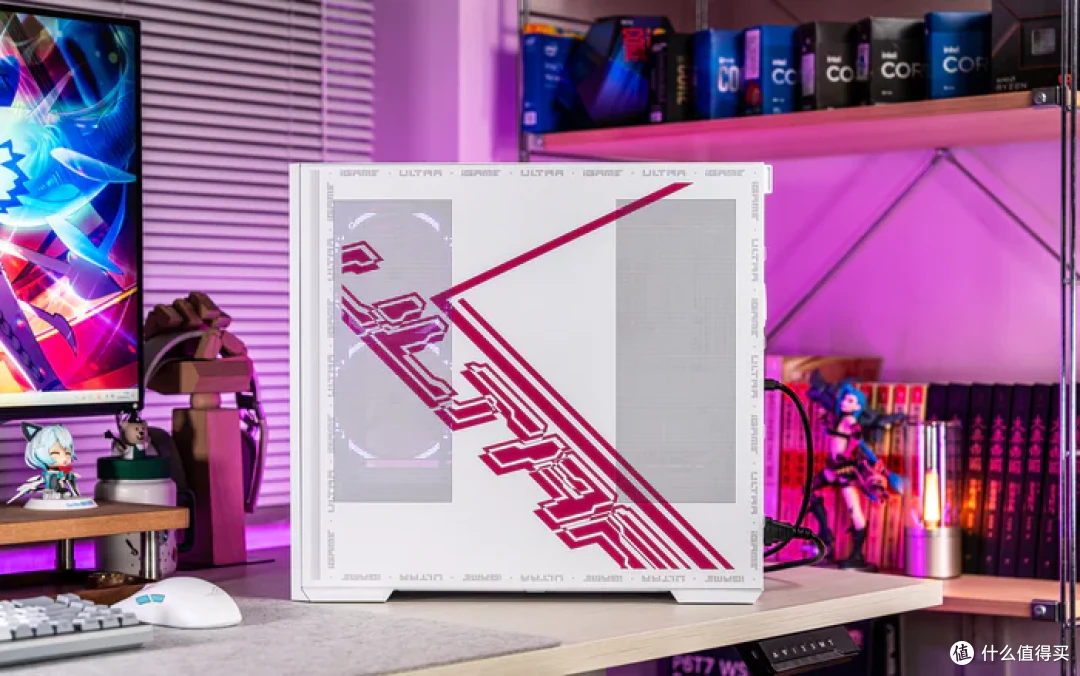

C23MA Ultra Z 的90°正侧面，4mm钢化玻璃四周有白色包边并有igame ULTRA 的点缀

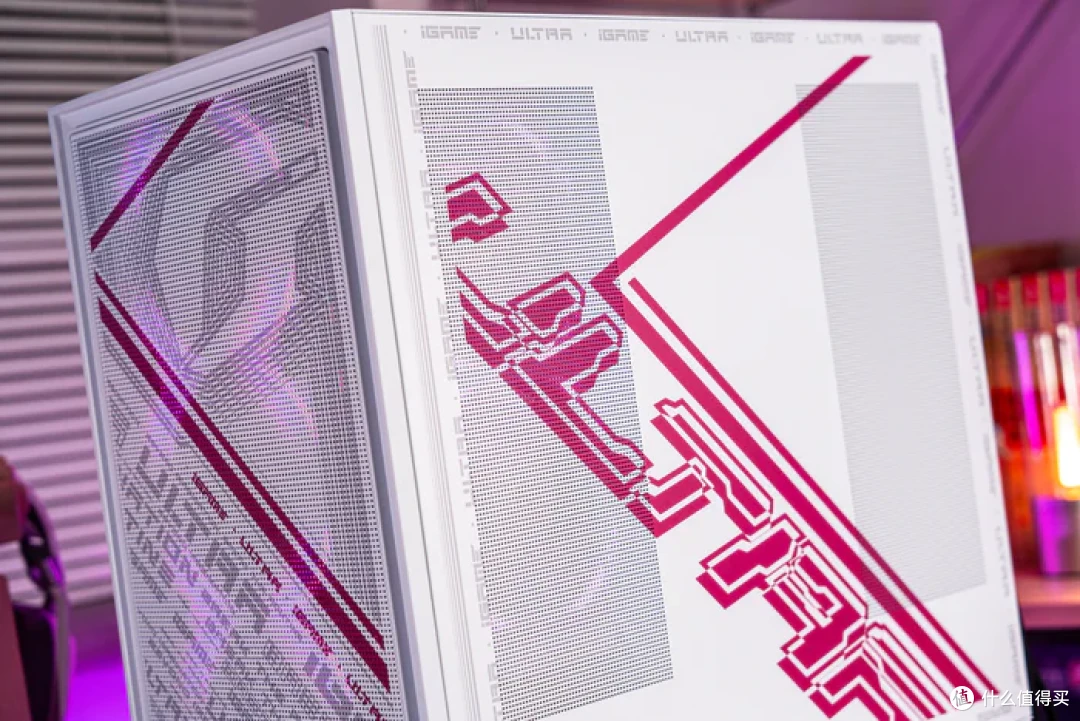

背板处的ULTRA Z标志，并且前后两处通风网孔设计

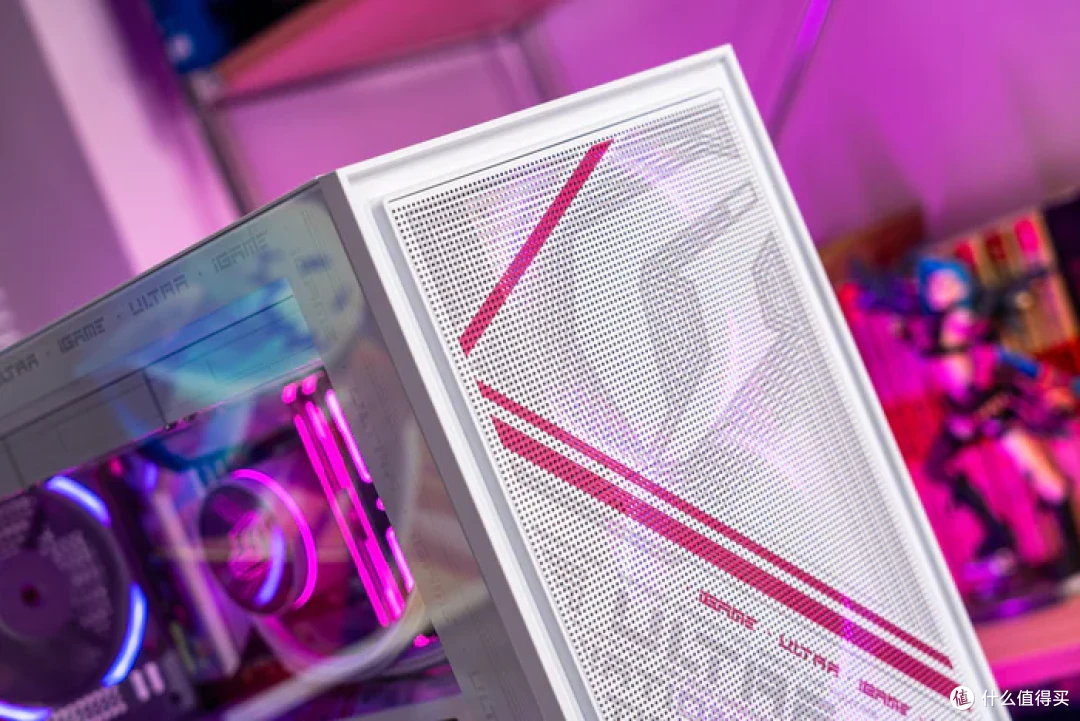

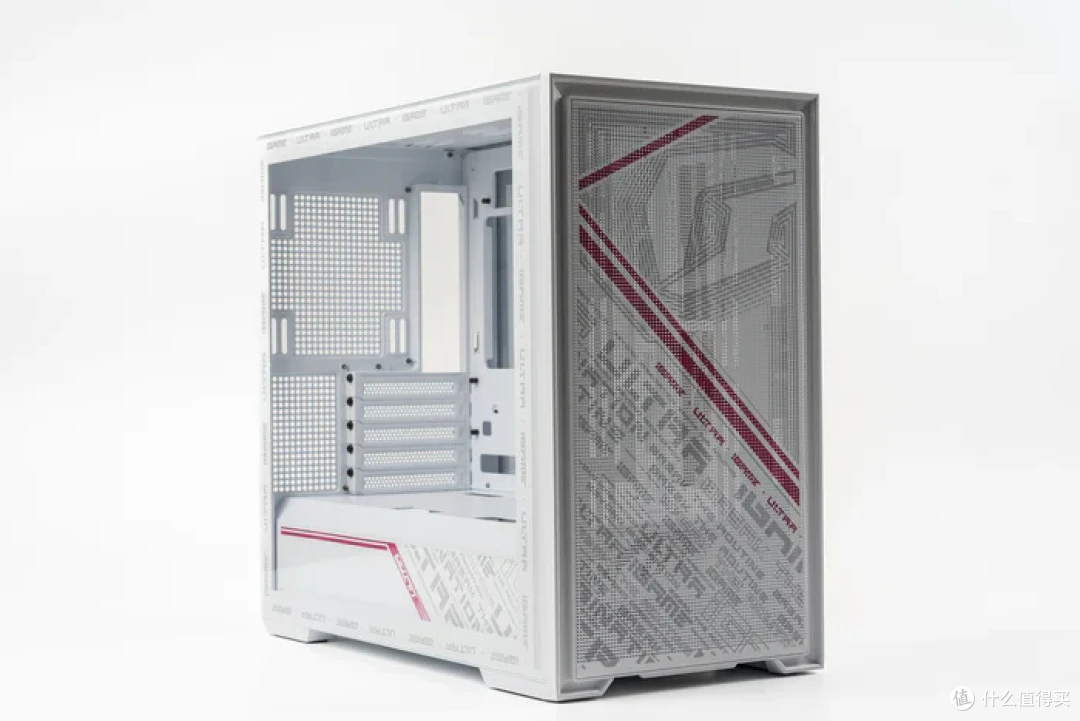

前面板的高通风式设计，并有iGAME ULTRA Z的设计元素，形象、散热、灯效三不误

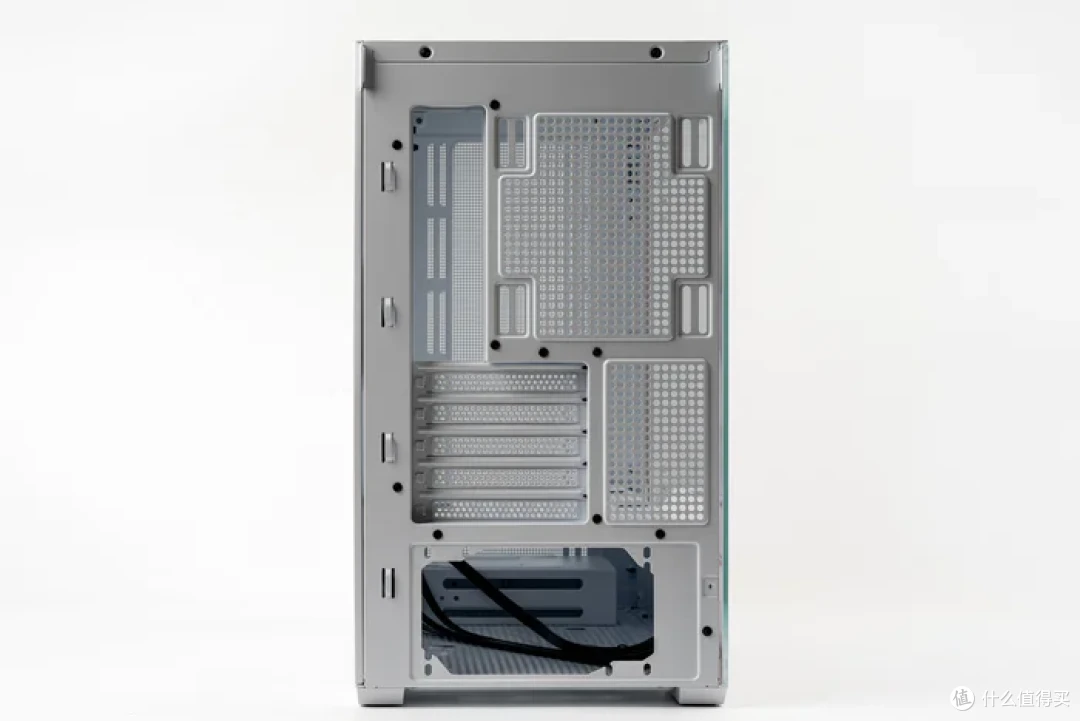

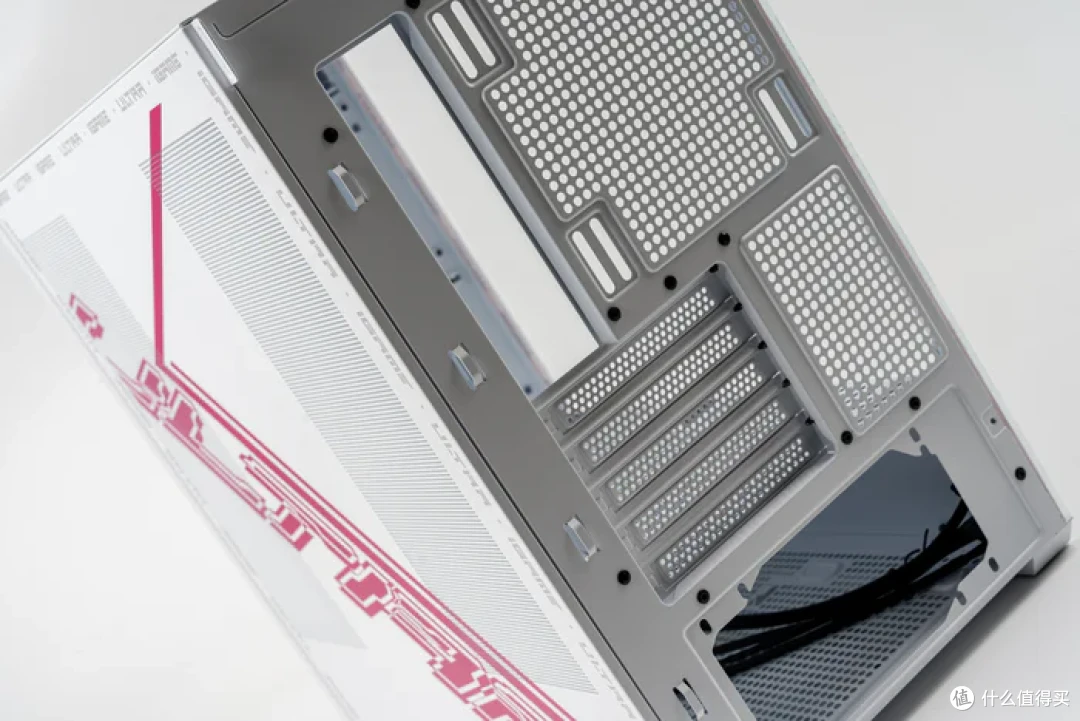

5个PCIE的标准MATX背部，出风口支持12/14cm风扇安装，左边一排4个理线孔方便改进杂乱的尾部走线，

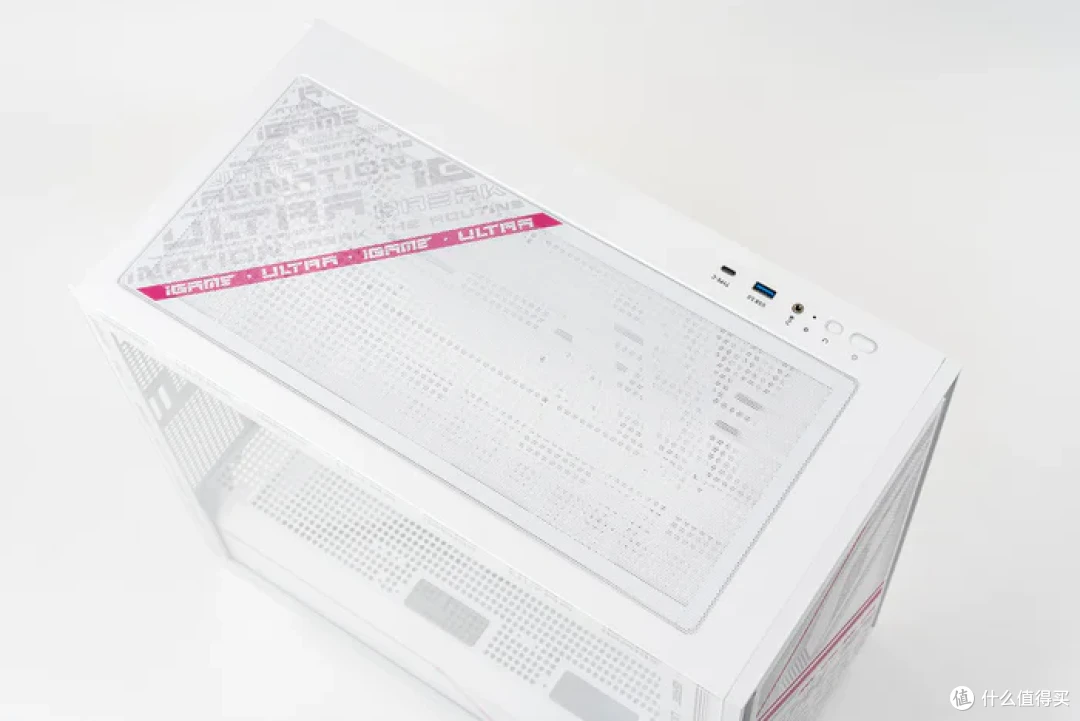

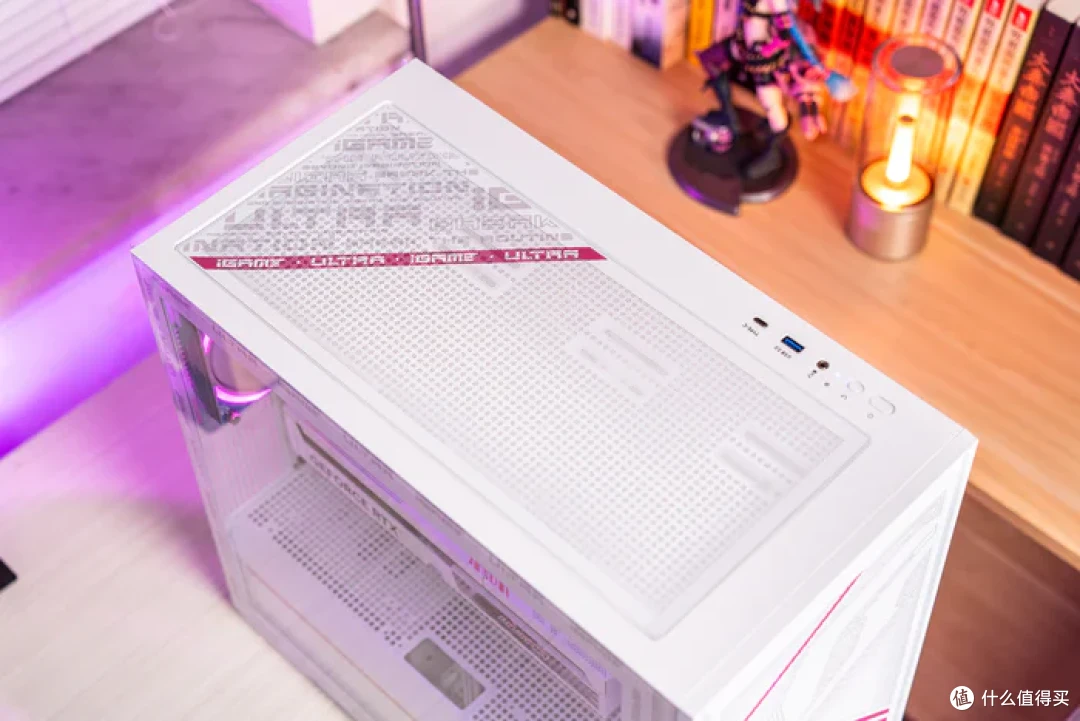

顶部面板的防尘网上也有iGAME ULTRA Z的设计元素

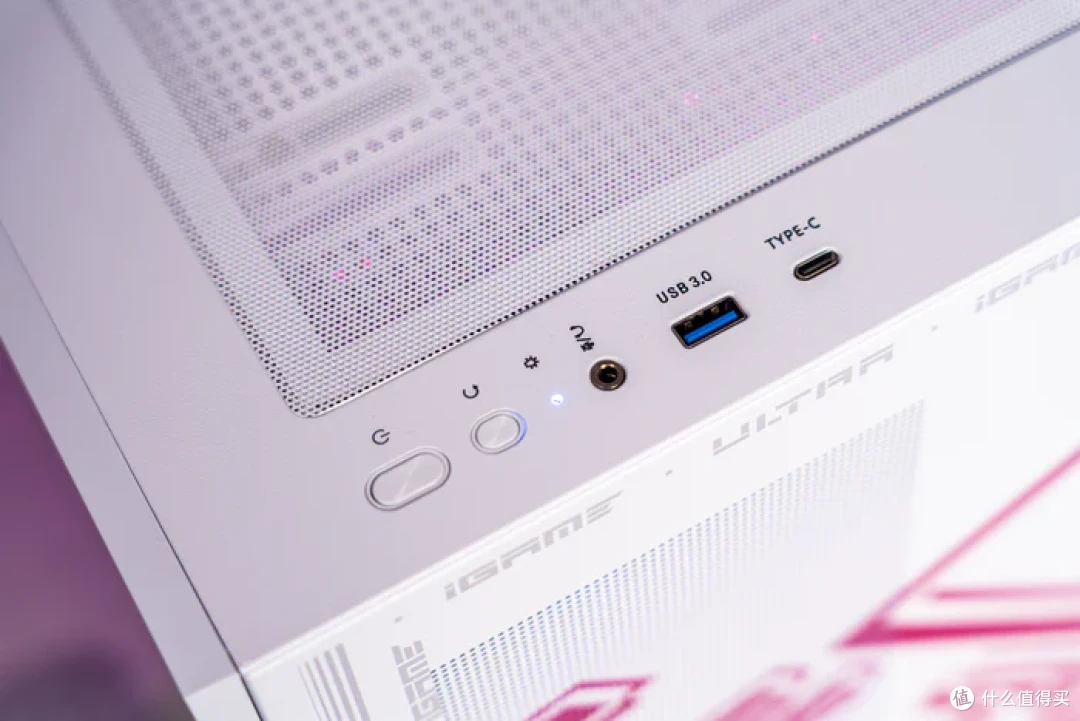

前置IO位于顶部，主要有开机、重启、硬盘灯、音频口、USB3.0、type-C口

前面板为塑料扣式，直接打开即可看内内部，与顶部一样支持3x12/3x14cm的安装

支持MATX标准正插与背插主板的布局，同时右侧方支持两把12cm安装

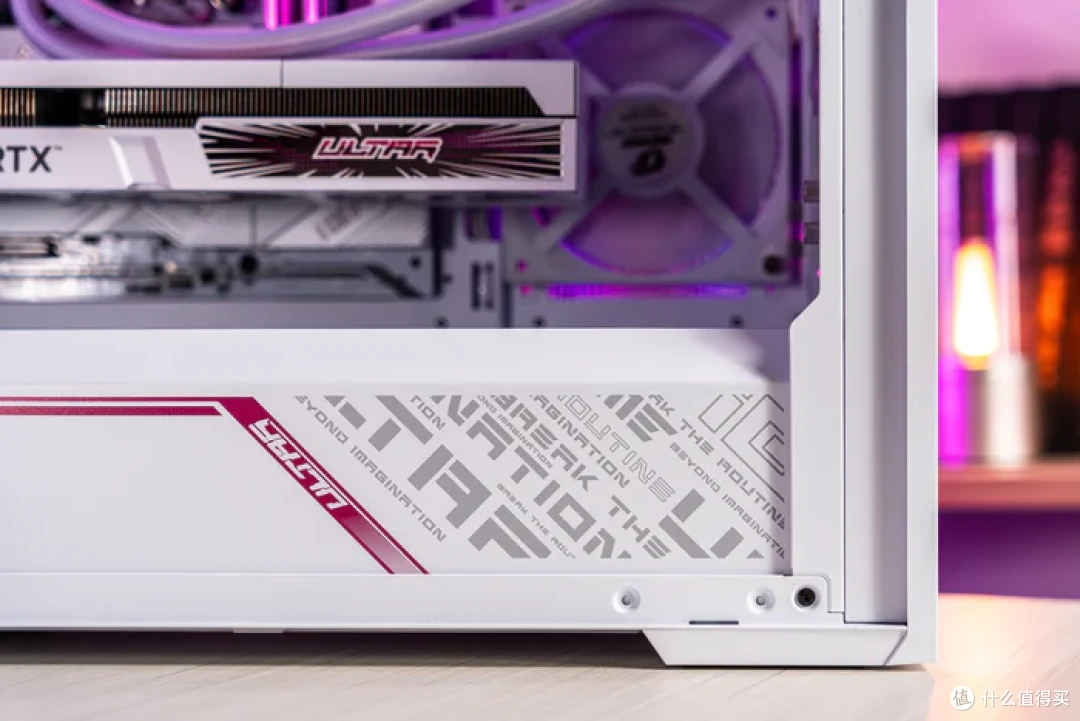

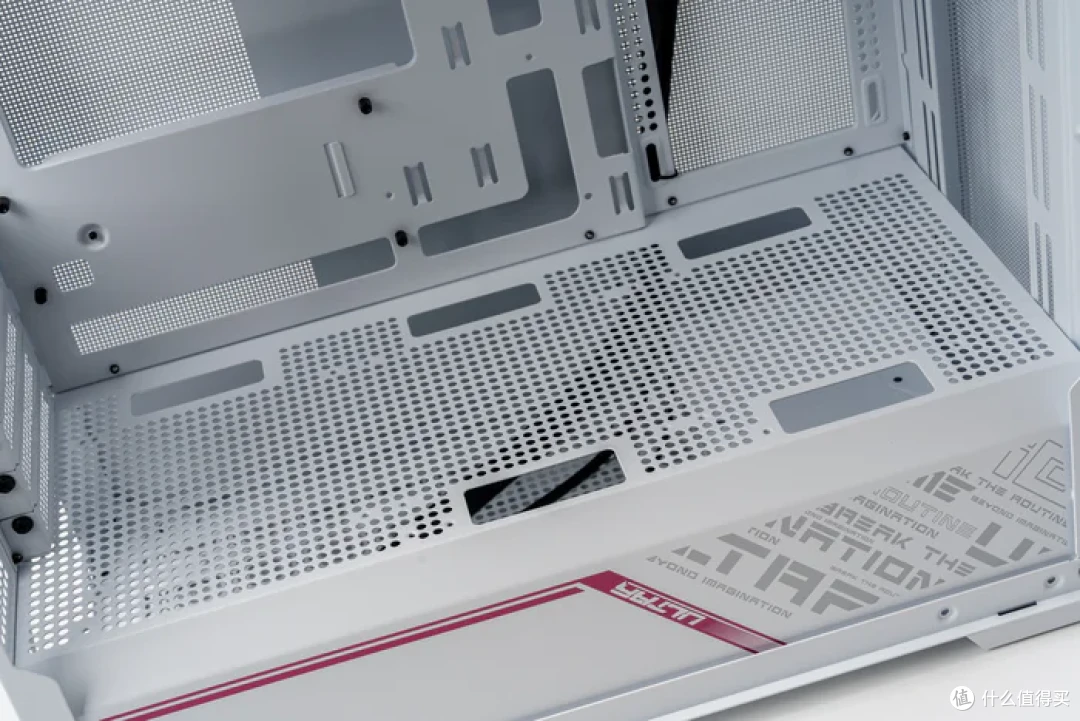

电源仓上也有iGAME ULTRA Z的设计元素，以及5个走线孔，方便主板线缆与显卡线缆的走线

电源仓上的iGAME ULTRA Z，脚垫为隐藏式设计

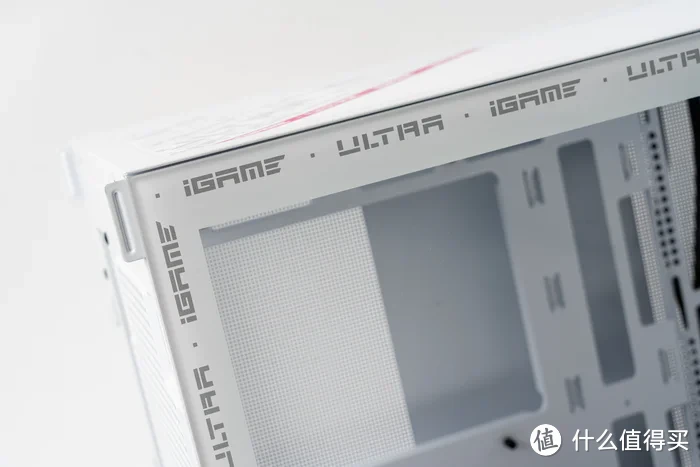

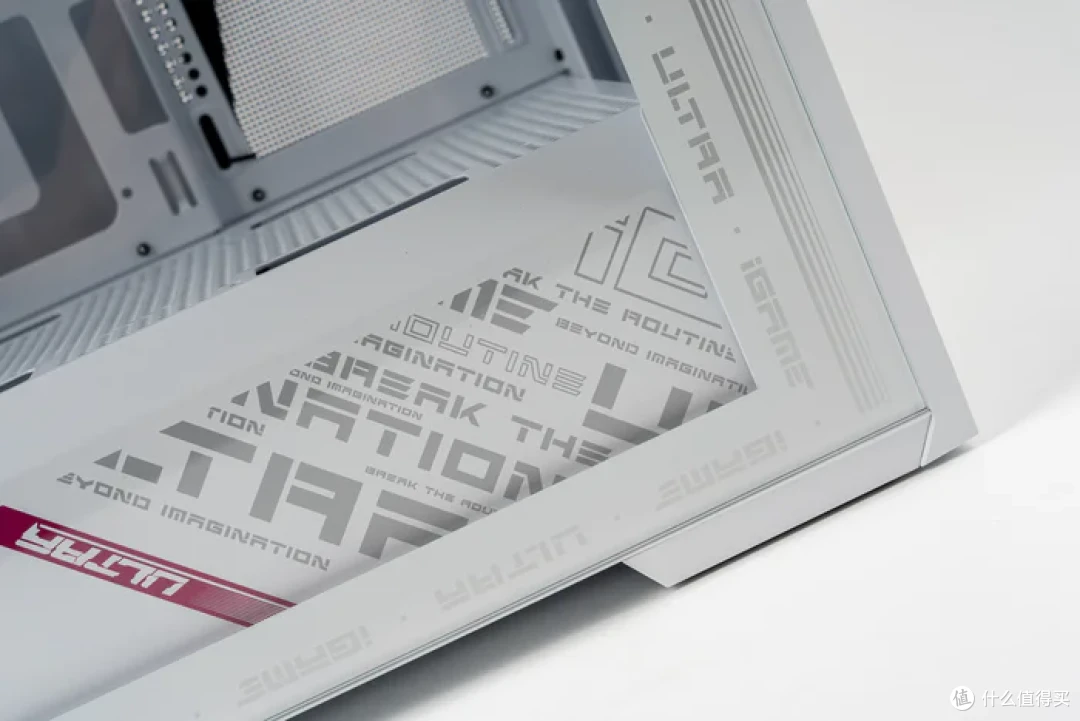

钢化玻璃上的iGAME ULTRA Z

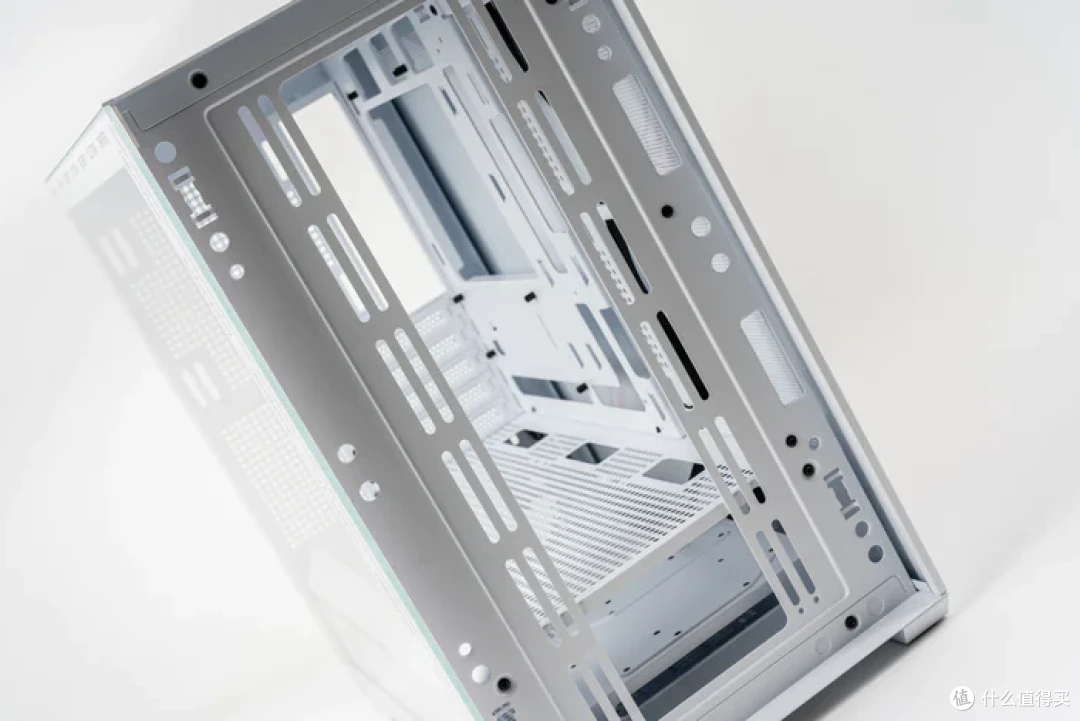

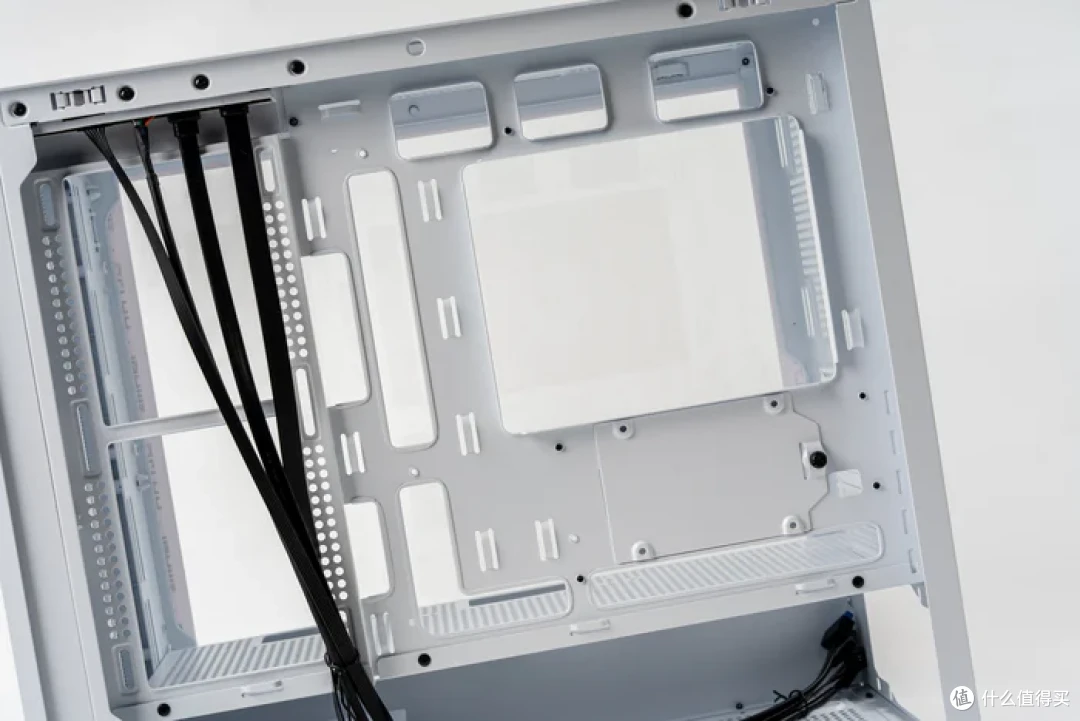

背线空间充足，背插主板的开孔也做了包边和加固，多处的理线扎带孔，非常贴心的设计

最后是机箱尾部的4个理线扎带孔

七彩虹（Colorful）iGame B760M ULTRA Z V20 DDR5 背插主板

这款B760M ULTRA Z V20是七彩虹的波普潮流系列无线纪元的背插主板，属于iGAME系列，造型上非常有ULTRA风格，特别是其散热装甲数量非常之多几乎覆盖了大部分的PCB面积，而配置和灯效方面也是属于七彩虹的全新风格

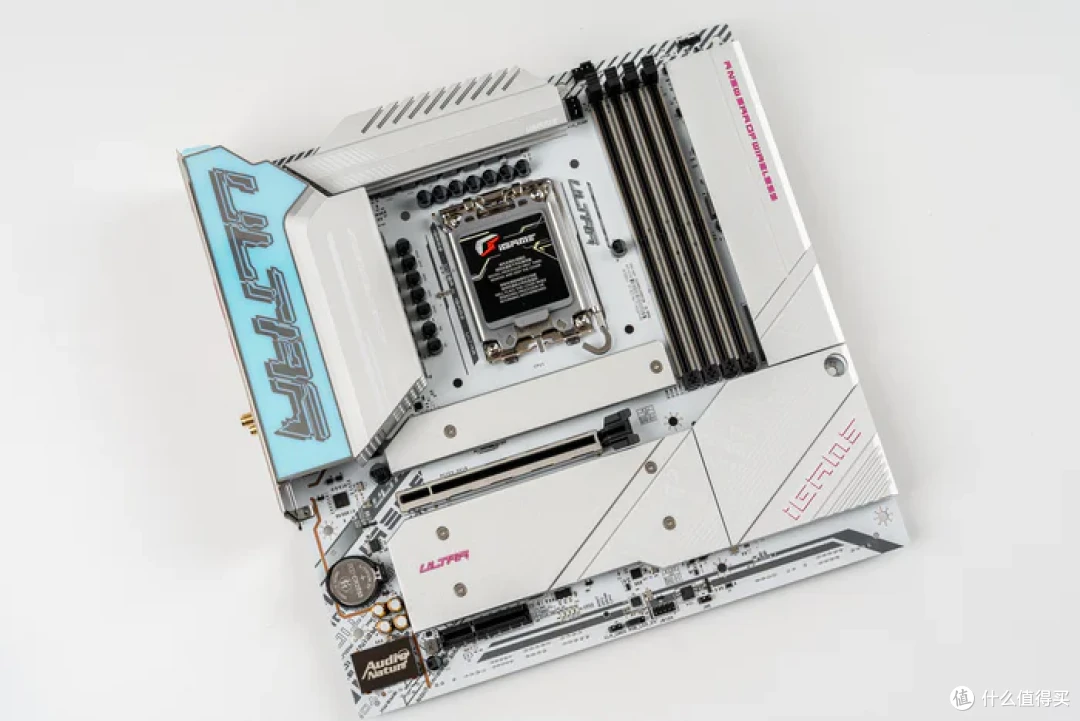

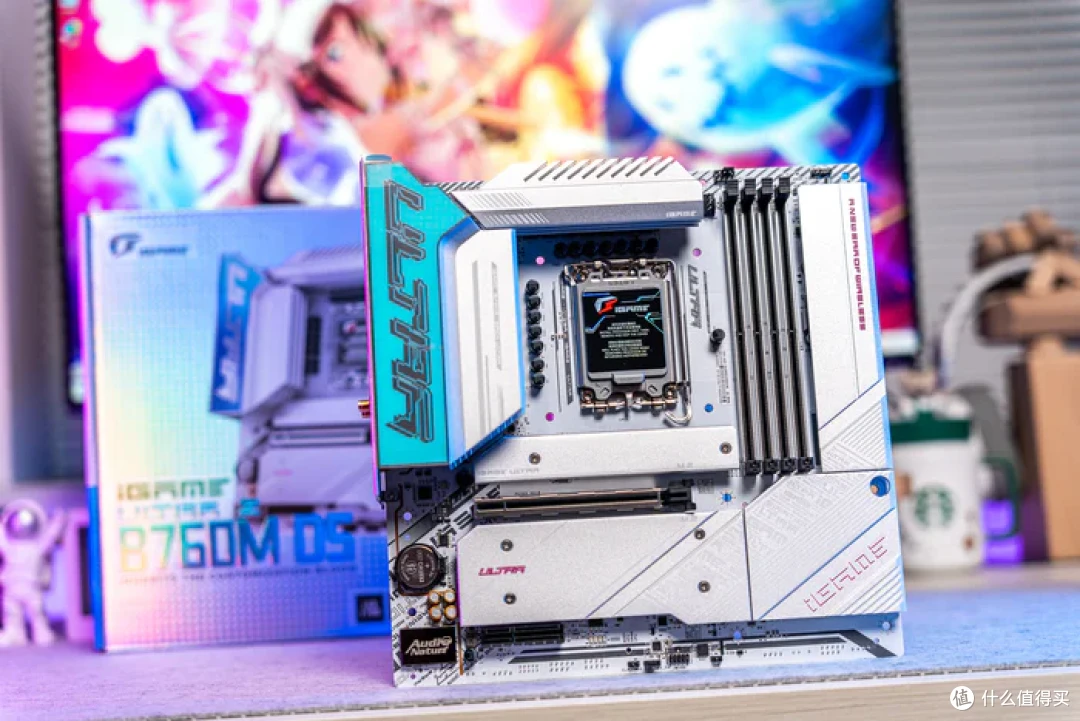

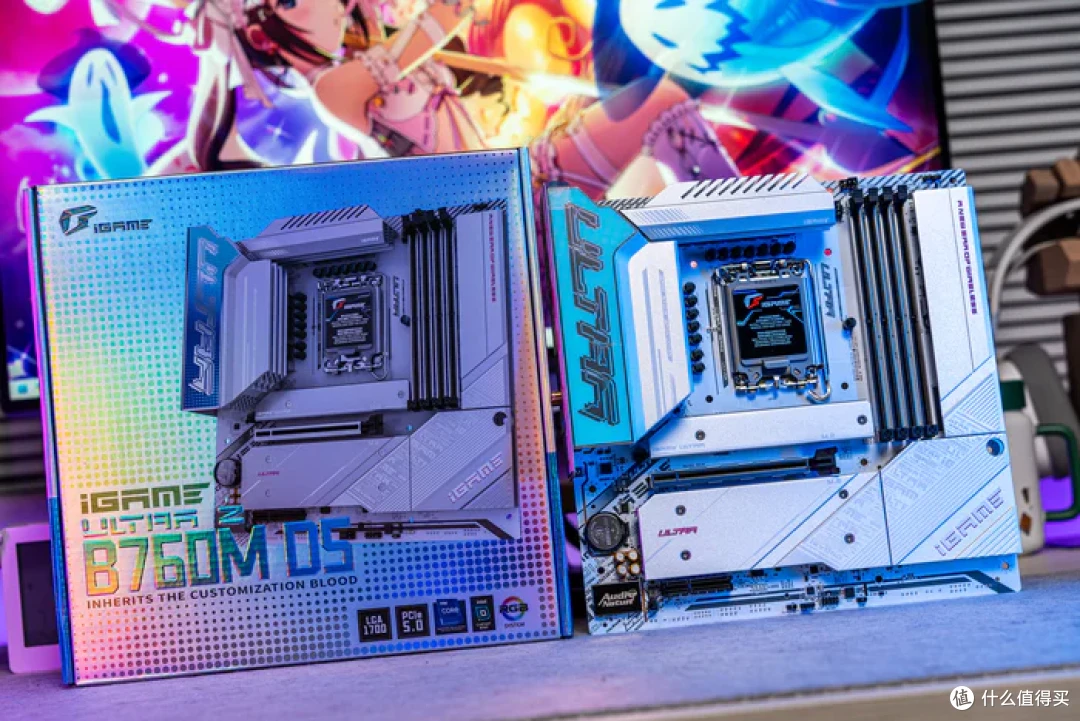

主板的全貌，宽版的MATX规格和大面积的散热片，以及内存右侧的无限纪元专属装甲，让整块主板都是非常沉甸甸的，而且配置的12+1+1相 55A高规格DrMOS供电以及前5G后10G的双Type-C接口、3个PCIE4.0X4 M.2固态插槽、DDR5 7200MHZ+的高频内存支持都是其颜值以外的性能特点

ULTRA 幻彩散热装甲，散热上的幻彩效果在不同角度下观看都是不一样的颜色，这也是其艺术特点所在，斜面上的“iGAME B760M - BACK ULTRA”也标识着这是一款背插主板

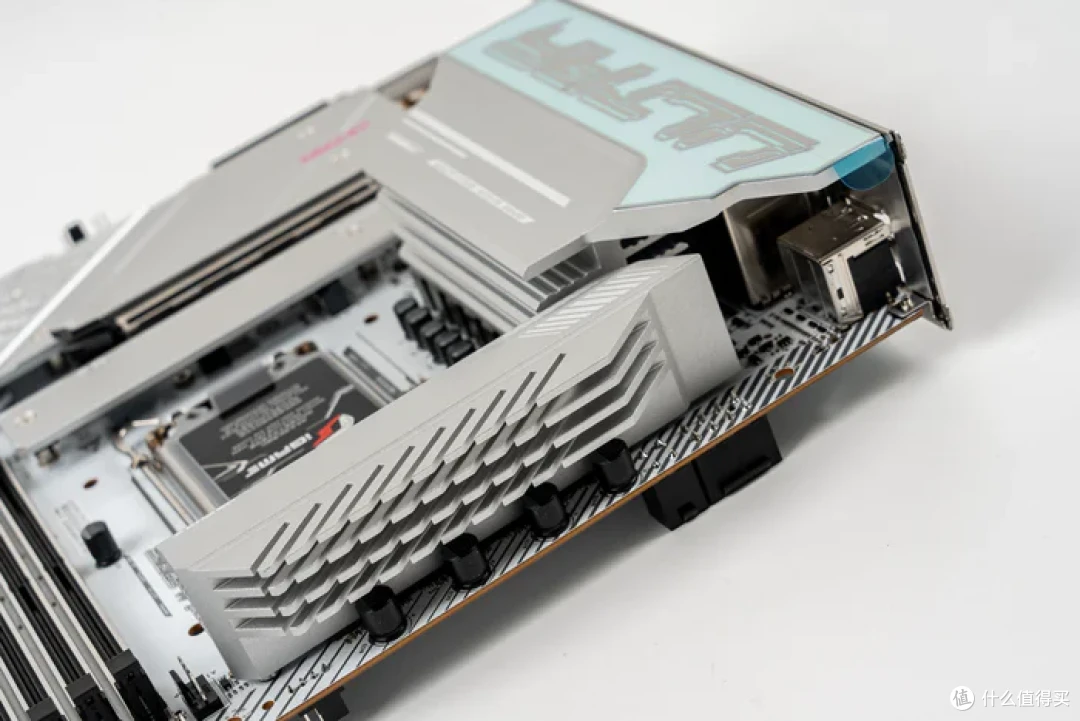

主供电散热片非常厚实，顶部这里也一样高规格得采用斜面切割与锯齿状增加散热表面积，背插特性所以CPU供电在背面了

12+1+1相供电，55A高规格DrMOS，F.C.C铁素体电感、10K黑金固态电容，都是为高性能CPU注入波普能亮

LGA1700 插槽，这个接口也让英特尔洗去了牙膏的称号来了一大管升级，就看下一代接口能否再次升级了

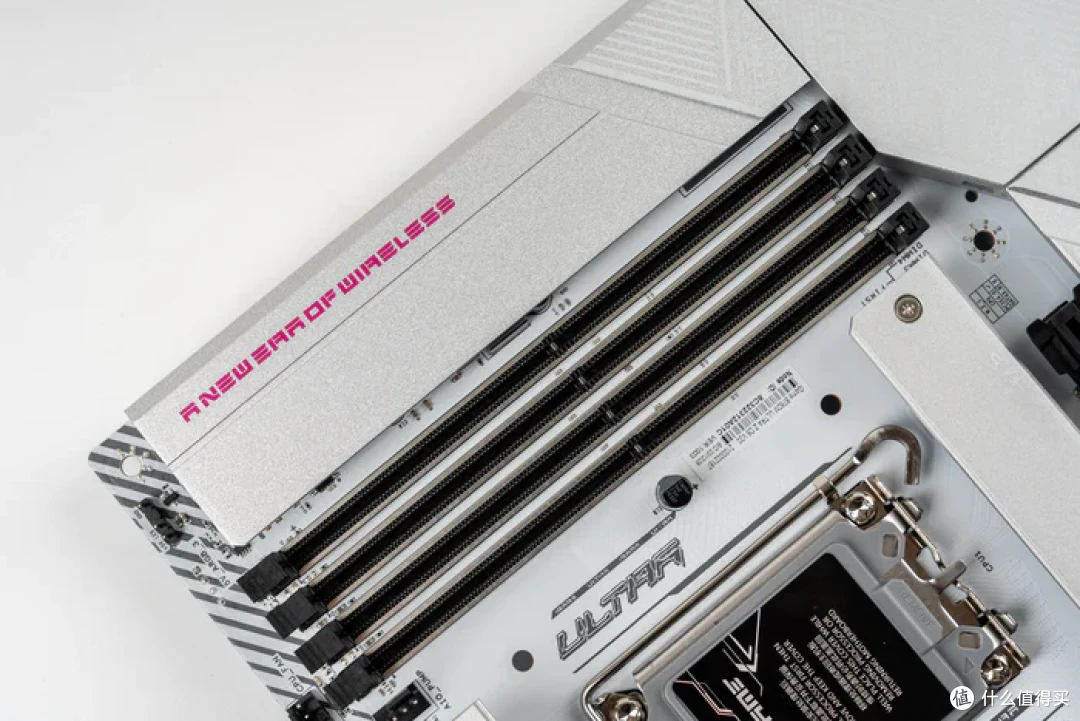

合金加固的四条DDR5 内存插槽，采用SMT强化DDR5接口，可使告诉信号更完整清晰，可开启XMP 7200MT/S，同时PCB边沿的“a new era of wireless”展示着无限纪元的专属装甲

下面是PCIE及存储扩展区域，一条全长PCIE5.0 X16 金属强化插槽，两片M.2固态散热装甲，以及芯片组散热都铺满了正片区域

打开两片M.2散热片，MATX板型支持到了3条PCIE4.0 M.2固态硬盘插槽

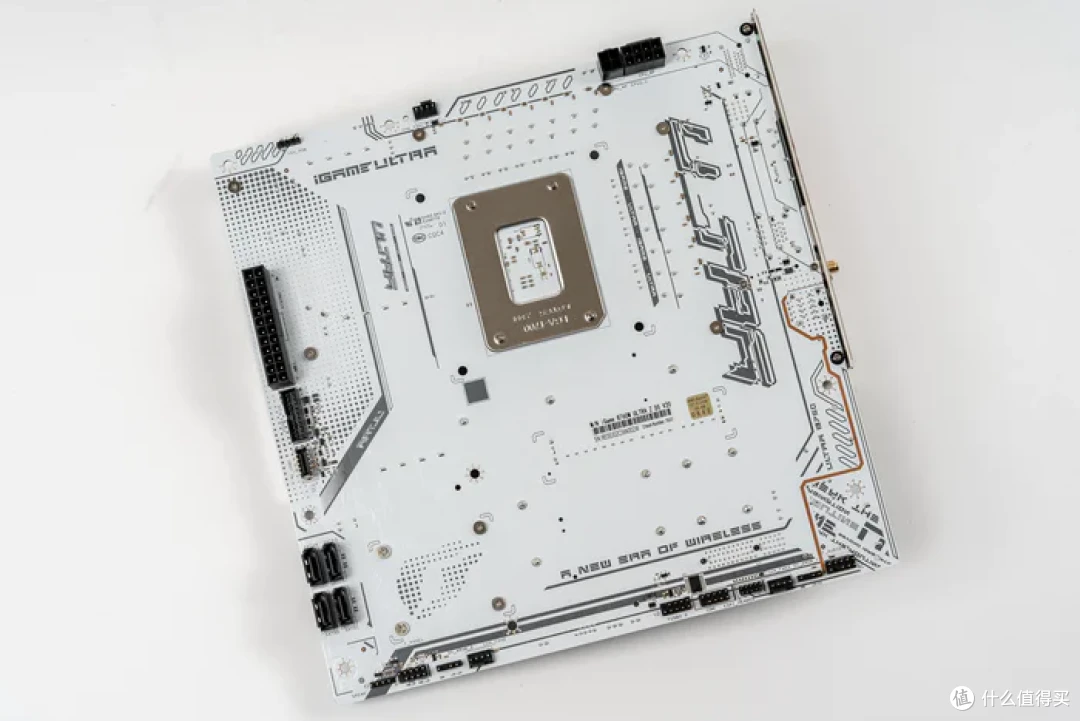

接下来是主板的背面，背插接口全部迁移到了背面，所以正面才会非常好看

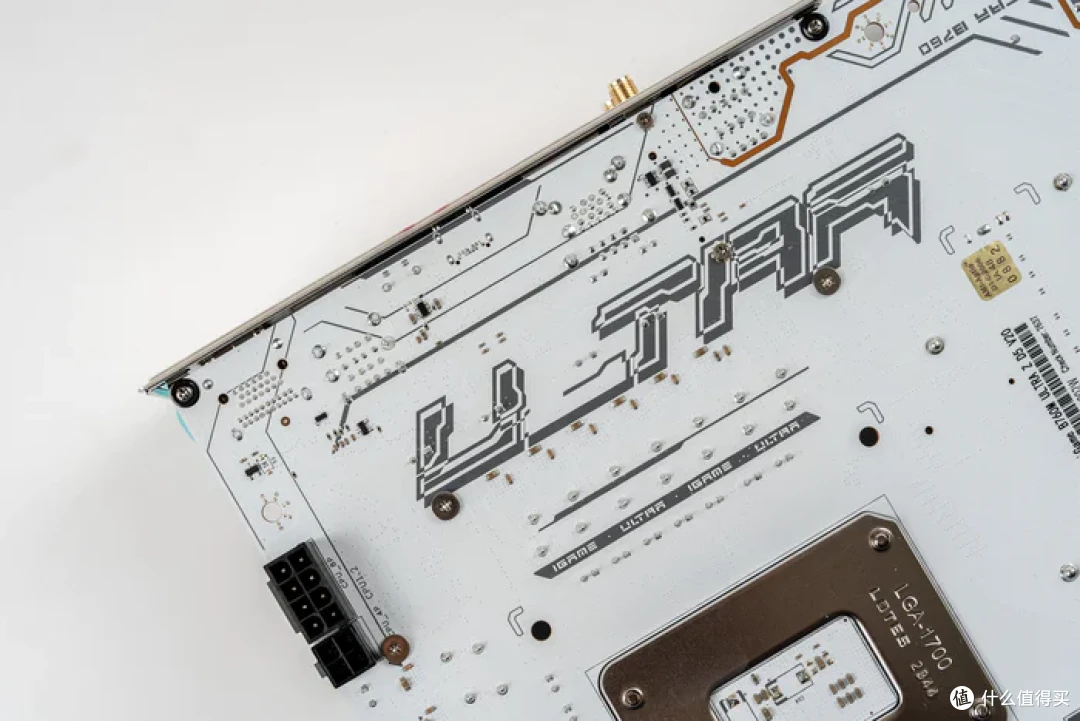

CPU供电区域的背面这里是ULTRA的标识，同时左边的顶部是CPU的8+4供电接口

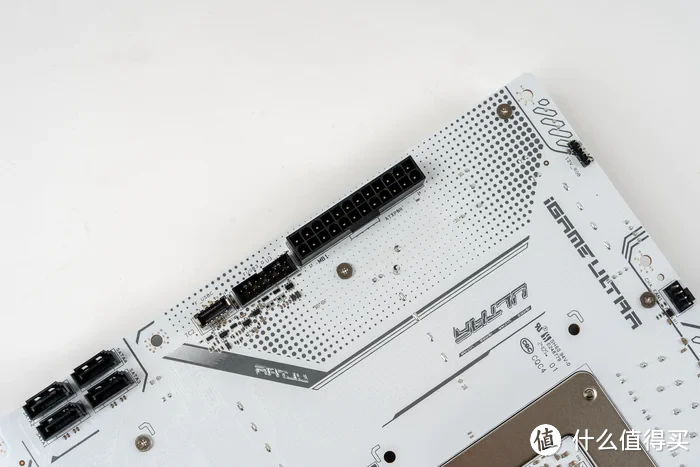

主板的左侧是主要背插接口区域，含有1个12V RGB插针、ATX24PIN、前置USB3.0、前置TYPE-C接口、4 SATA接口

主板的底部则是前置面板接口、5V ARGB接口、前置USB2.0接针、风扇、音频接口等

背板接口这里也是漫画风的IO，从左至右依次为集显HDMI及DP、4个usb2.0、1个五CPU升级BIOS按键、10G Type-C口、2个USB3.0接口、1个2.5G LAN、WIFI6E、音频接口

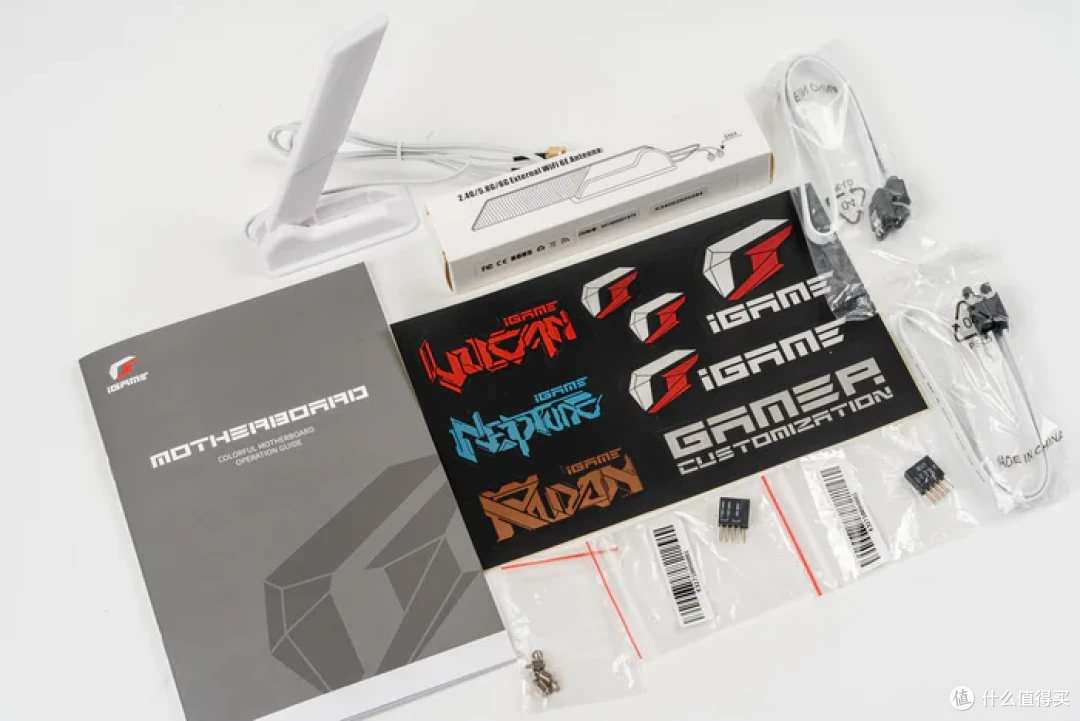

配件上则差不多，不过磁吸的鲨鱼鳍天线倒是不错，贴纸和M.2及SATA线等也都必不可少

七彩虹（Colorful）iGame GeForce RTX 4060 Ultra W OC

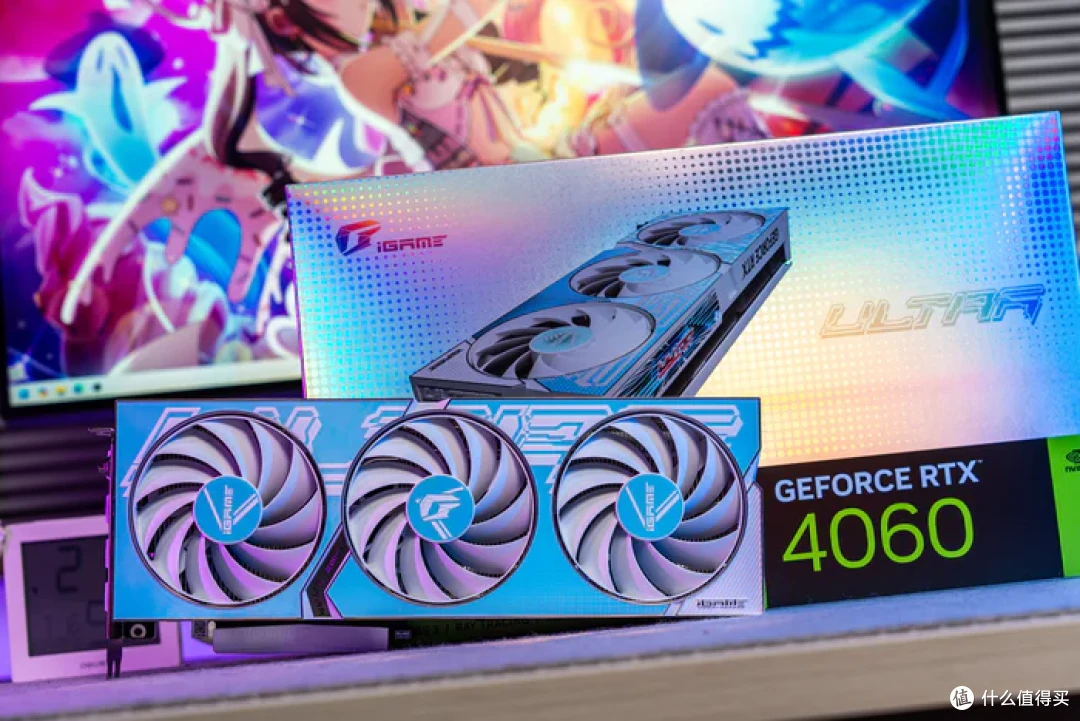

显卡使用的是七彩虹的GeForce RTX 4060 Ultra W OC，同为七彩虹ULTRA系列的核心特色波普艺术和漫画特效RGB，4060采用的是Ada Lovelace架构的AD107-400核心，台积电的TSMC 4N工艺，其CUDA处理器数量为3072，采用了128bit 8GB GDDR6显存

显卡的本体，含挡板的尺寸为325*134*48mm，采用的二热管三风扇波普散热器

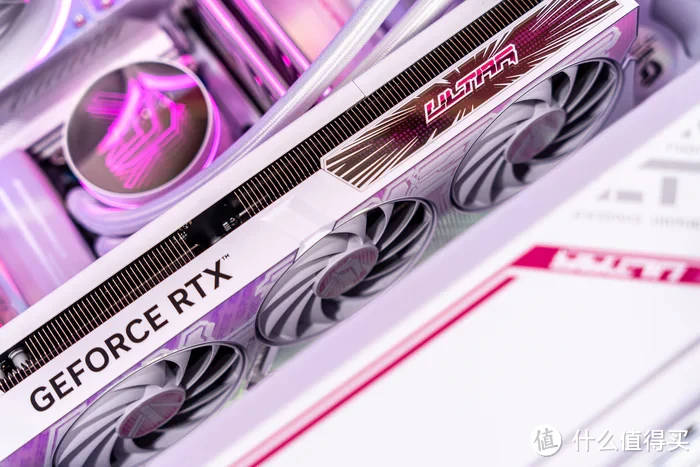

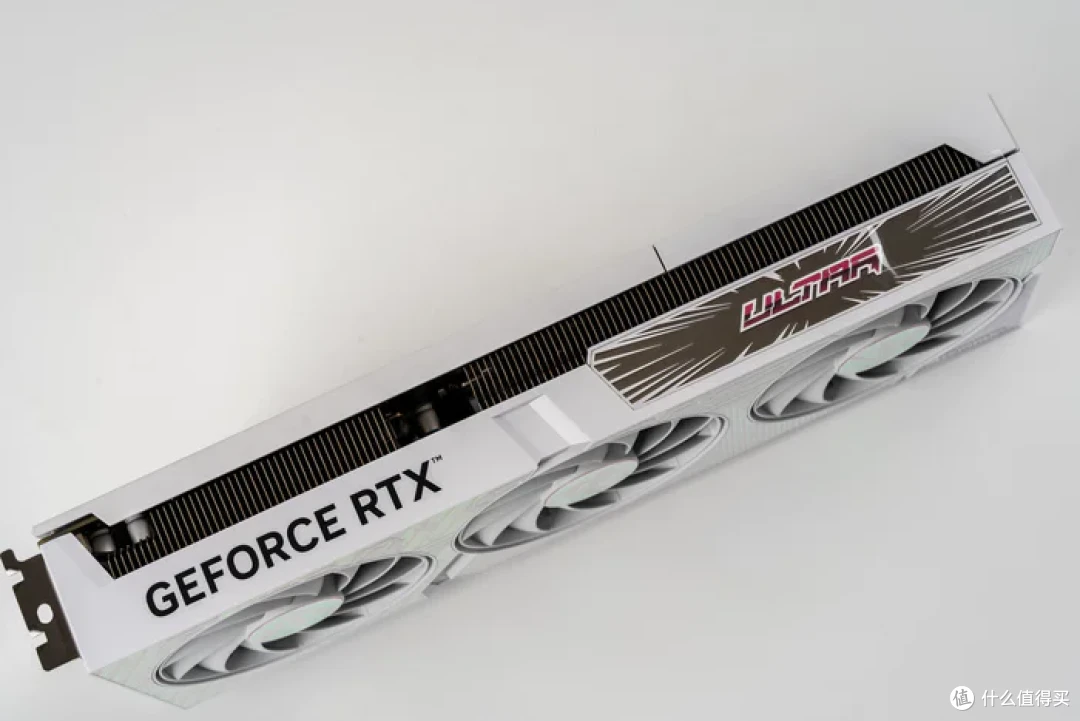

48mm的标准双槽厚度显卡，面板上也带有ULTRA 波普漫画RGB，有意思的是显卡顶部居然没有供电接口

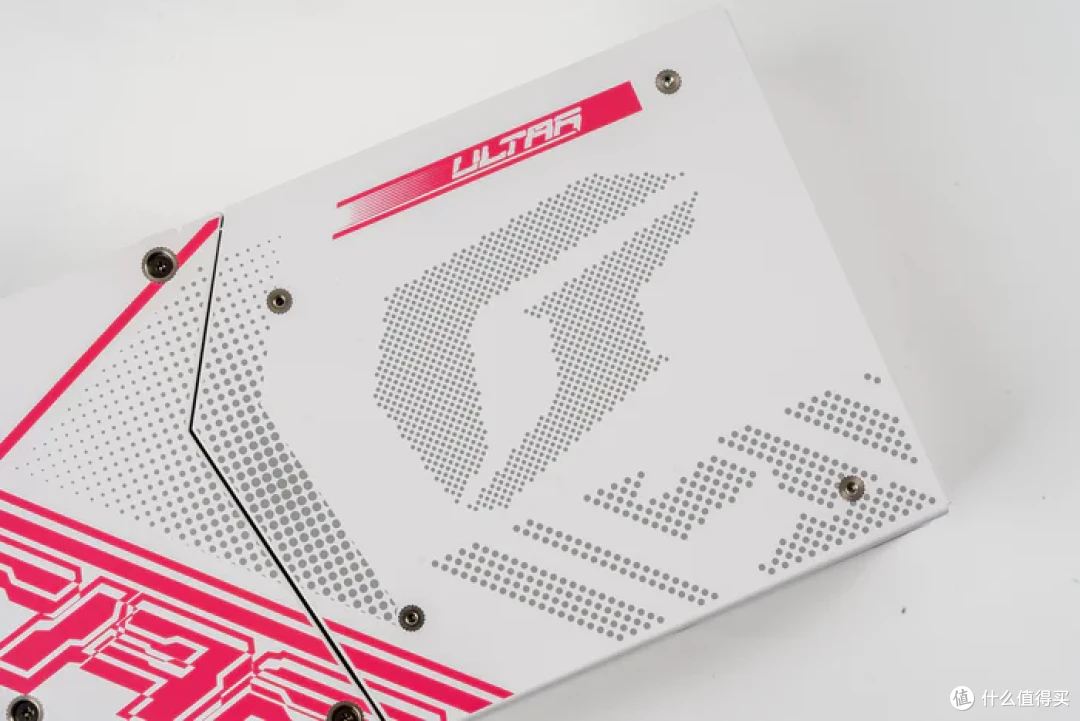

背板上也是大胆的ULTRA红色色彩运用

显卡顶部的 ULTRA RGB灯效，内部大块灯组面积具有视觉冲击效果

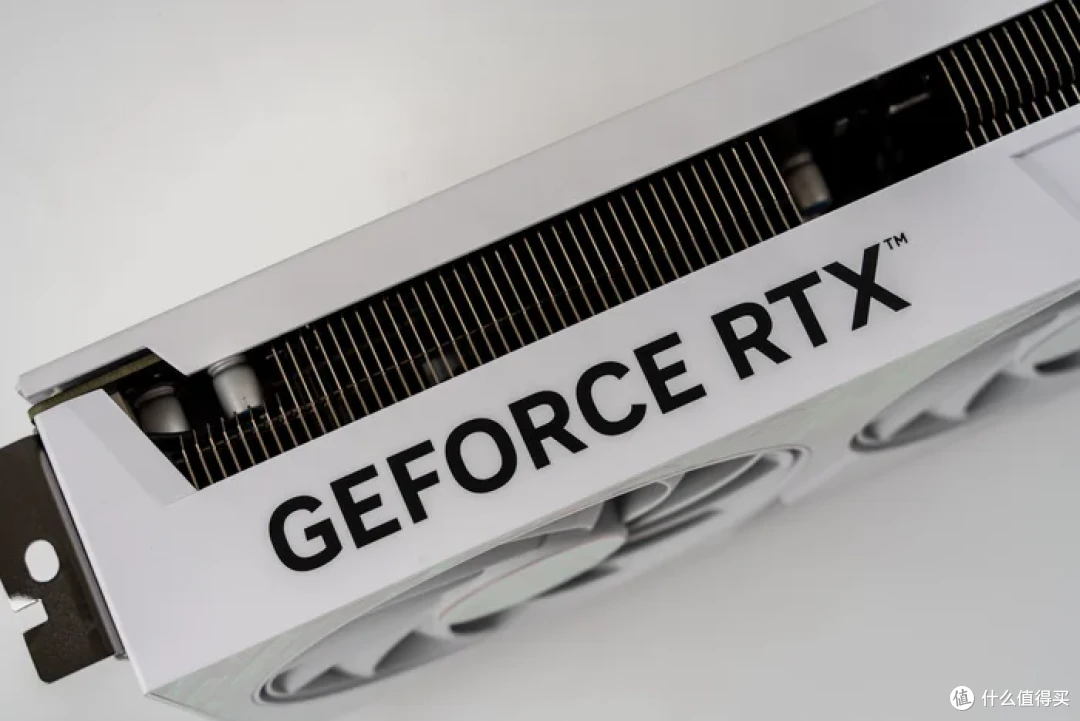

顶部低调的GEFORCE RTX英伟达logo

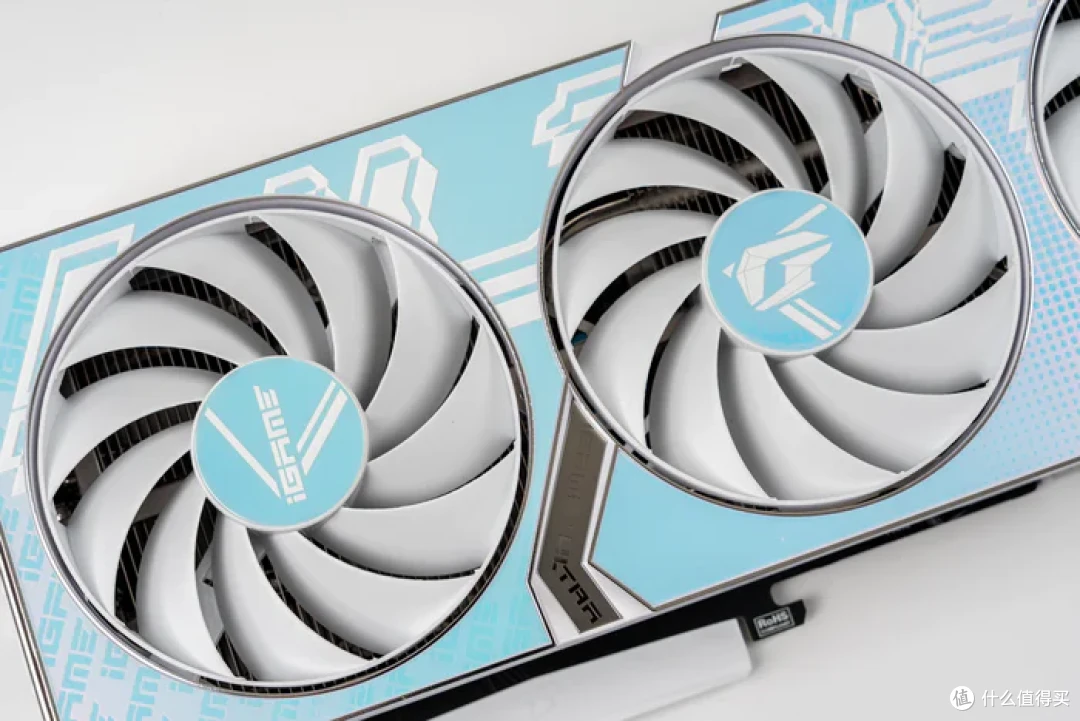

三个90mm环形扇叶聚风风扇，双滚珠长寿面轴承，可提升风压及进风量，表面的iGAME及ULTRA标识都是漫画风格

显卡背板上有一处磁吸盖子

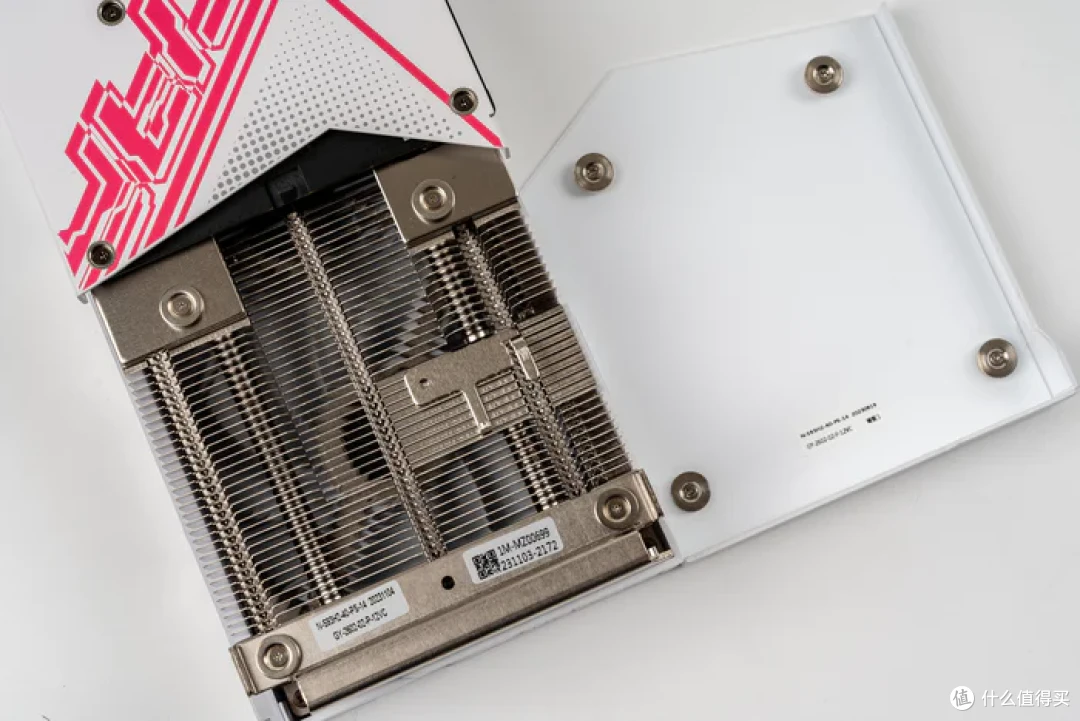

打开磁吸顶盖，可件内部的散热鳍片以及热管，2*6mm的热管采用回流焊工艺

有意思的是显卡的8PIN 供电接口居然藏到了这次，设计师确实用心了，无线纪元的最大障碍就是显卡顶部的供电接口了，这一设计可直接将其隐藏，而且看这一8PIN显卡供电接口还预留一个直角的鳍片孔位到底部这里方便走线，并且显卡底部还有两根钢片用于固定供电线缆

显卡的尾部同样有ULTRA标识，同时三个螺丝孔可用于标准工作站显卡固定

标准的英伟达40系背板3DP1.4A+1HDMI2.1接口，并使用了不锈钢IO挡板免去了受潮生锈的烦恼

同时这里还有七彩虹读有的一键超频按钮，按下时可由默认的1830-2460Mhz的核心频率一键超频至1830-2580Mhz

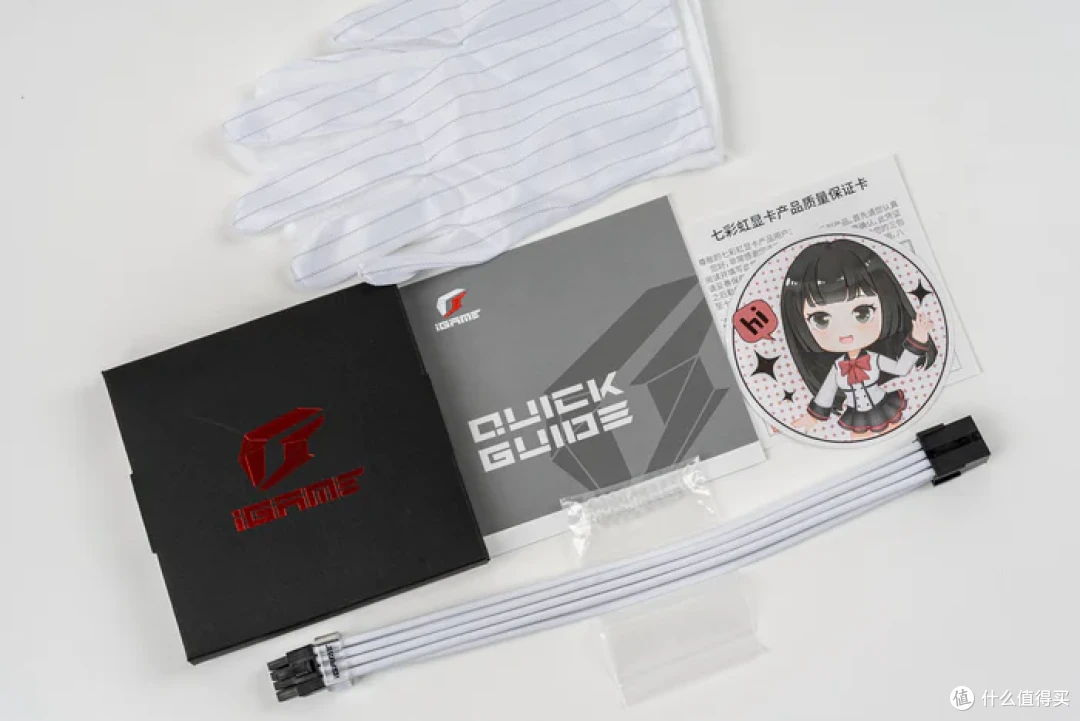

配件方面也为白色显卡配置了一双手套手套避免显卡安装留下指纹甚至划伤，还有一条白色编织包网的8PIN延长线、

• 宇瞻 ZADAK SPARK 32G 6000 DDR5白色灯条 16x2 套装

宇瞻的ZADAK SPARK 32G 6000 DDR5白色灯条 16Gx2 套装，时序为C40-40-40-96，，且该内存支持XMP 与EXPO 双平台技术

ZADAK造型别具一格具有鲜明的特点与其他常规内存有所不同，宝石造型的导光与精致的外形设计，整体的尺寸为5cm高度、13.6cm宽度、0.79cm厚度，单条重量60g

整体银色铝合金散热与白色涂装都与白色主题相呼应

顶部的材质交错设计，呈现缀有宝石形状的镂空导光效果，发丝纹及白色雾面磨砂质感

三星（SAMSUNG） 990 PRO 1TB SSD

三星的PCIE4.0 M.2固态硬盘——1TB的990 PRO ，可达到7450MB/s和6900MB/s的顺序读写速度，其采用8nm制造工艺代号为PASCAL全新自研主控，提升性能的同时也降低了功耗，以及配备三星第七代V-NAND TLC闪存，1TB容量版本采用1GB的三星LPDDR4缓存芯片

990PRO的随机性能高达1400K IOPS和1550K IOPS；TurboWrite 2.0技术，大幅提升了SLC缓存空间，2TB最高可达226GB；整体理论功耗相较于三星980 PRO降低了25%

• 七彩虹（Colorful）iGame LQ360 Ultra W一体式水冷

同样来自七彩虹的iGAME Ultra W系列的LQ360一体式水冷，波普艺术与散热的完美结合，冷头采用9级高速马达方案、改进款仿生型叶轮，冷头内侧采用高密度铲齿微水道，以及高密度低水阻的冷排和真FDB轴承的iGAME F12025 ULTRA W风扇，使得水冷的散热效率和散热效能都能保持很好的平衡

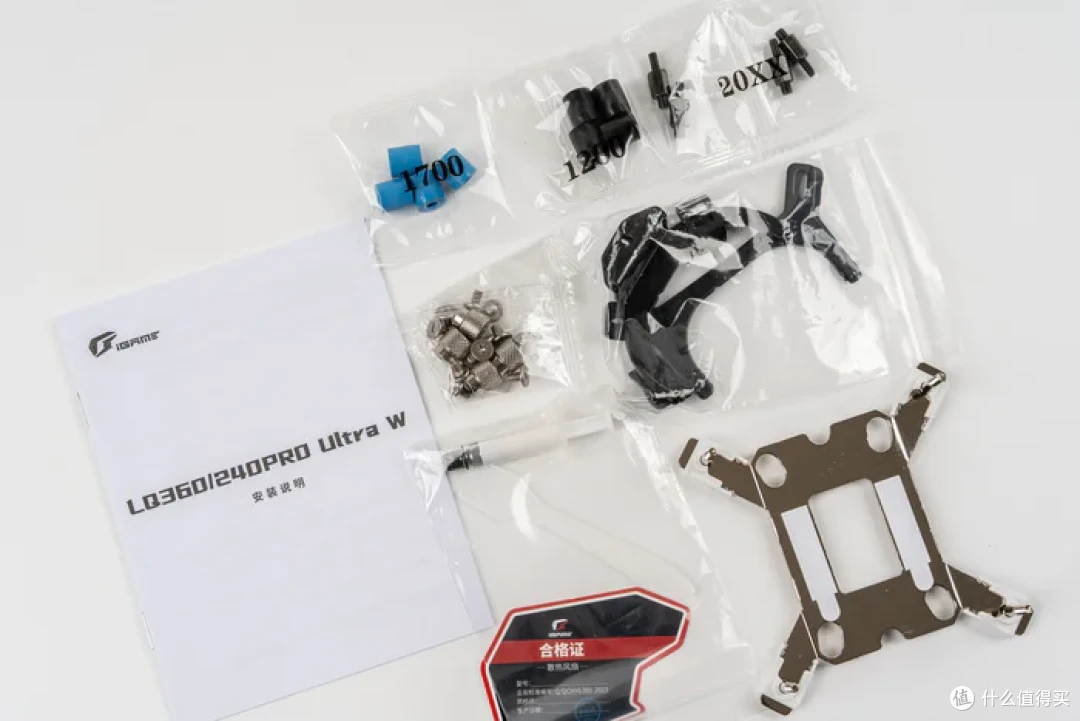

水冷的配件，扣具支持INTEL的LGA 20XX&LGA 1700/1200/115X，AMD的AM4/AM5

iGame LQ360 Ultra W的散热本体，水冷预装了风扇直接就可以安装使用

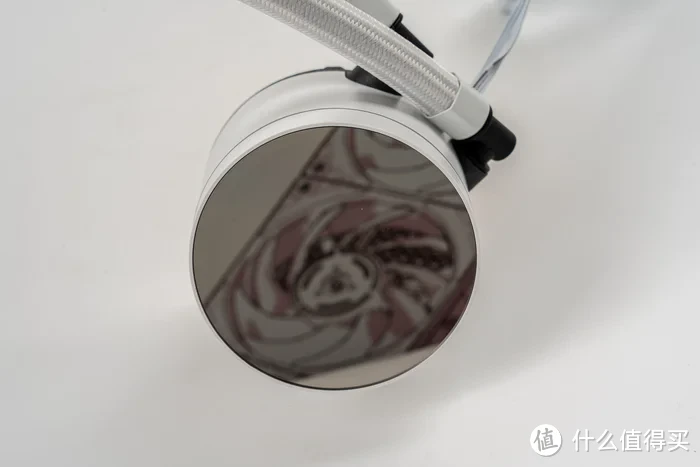

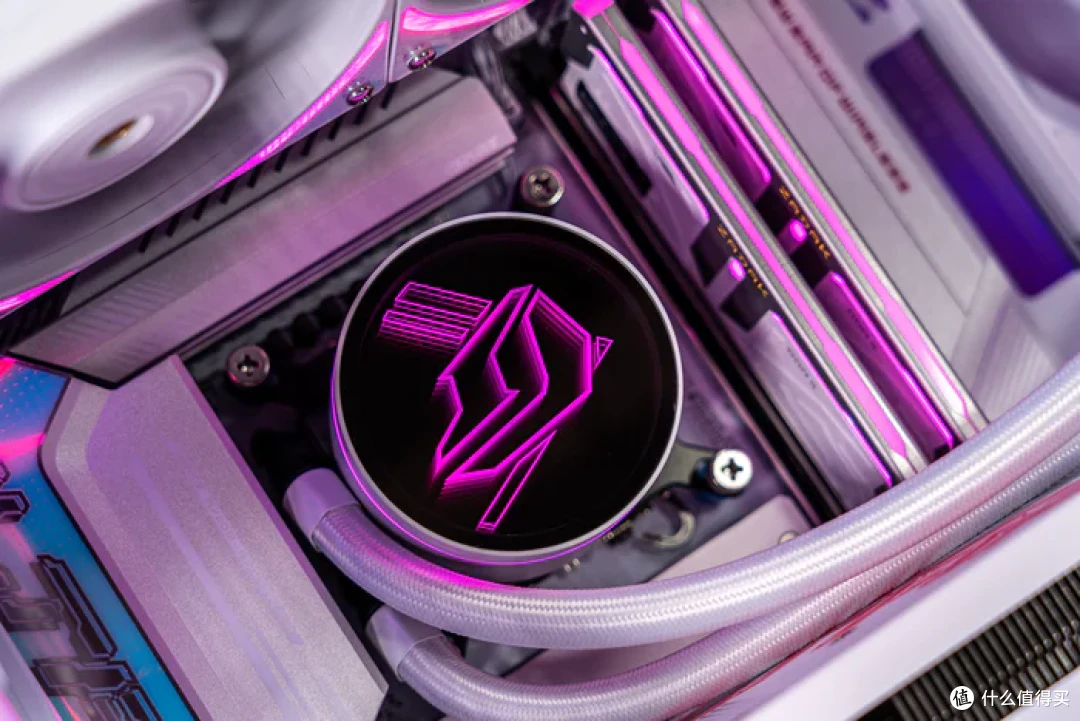

冷头顶部的无限深渊镜，内部灯效换色丝印彰显了波普艺术的个性，而采用的9级马达可提供3000RPM的动力以及仿生型叶轮，可保证水循环与快速带走热量

高分子聚合物的外编织双层水管，软硬适中自由弯曲

冷头大铜底平整打磨，内部采用高密度铲齿微水道

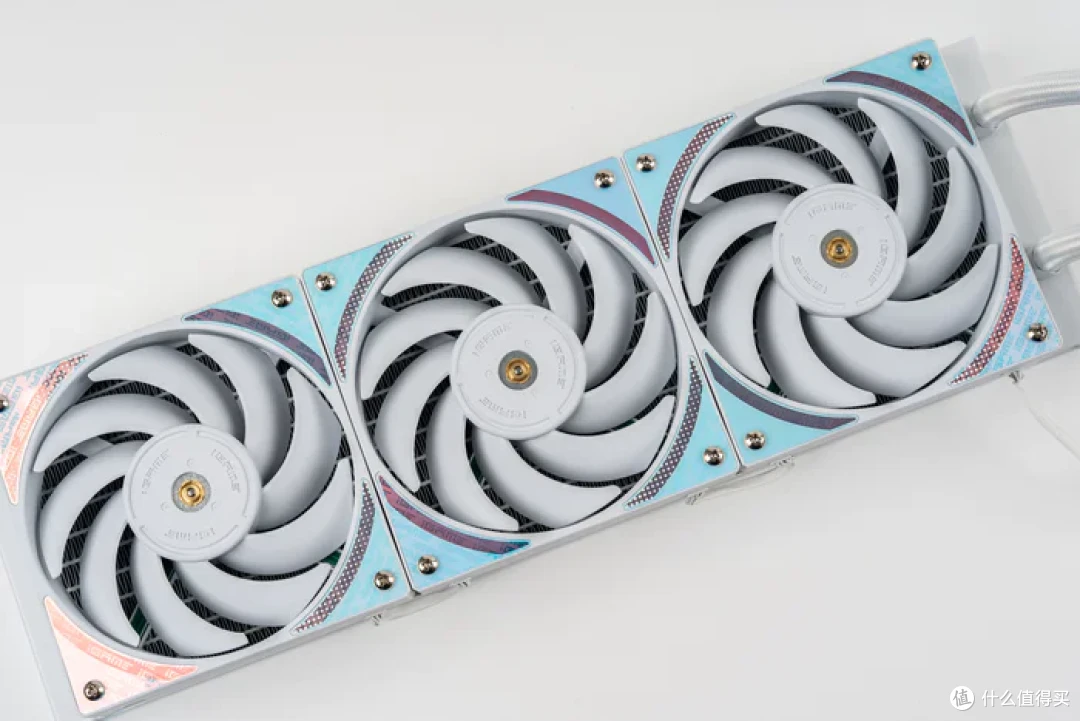

冷排上预装的三把iGAME F12025 ULTRA W风扇，为真FDB均衡型风扇，2000RPM下可提供最大风量78.25CFM、最大噪音29.85 dB（A）

同时风扇为串联模式，可大大减少走线的困扰，同时冷排为标准27mm冷排，上面也有漫画风格的ULTRA 标识

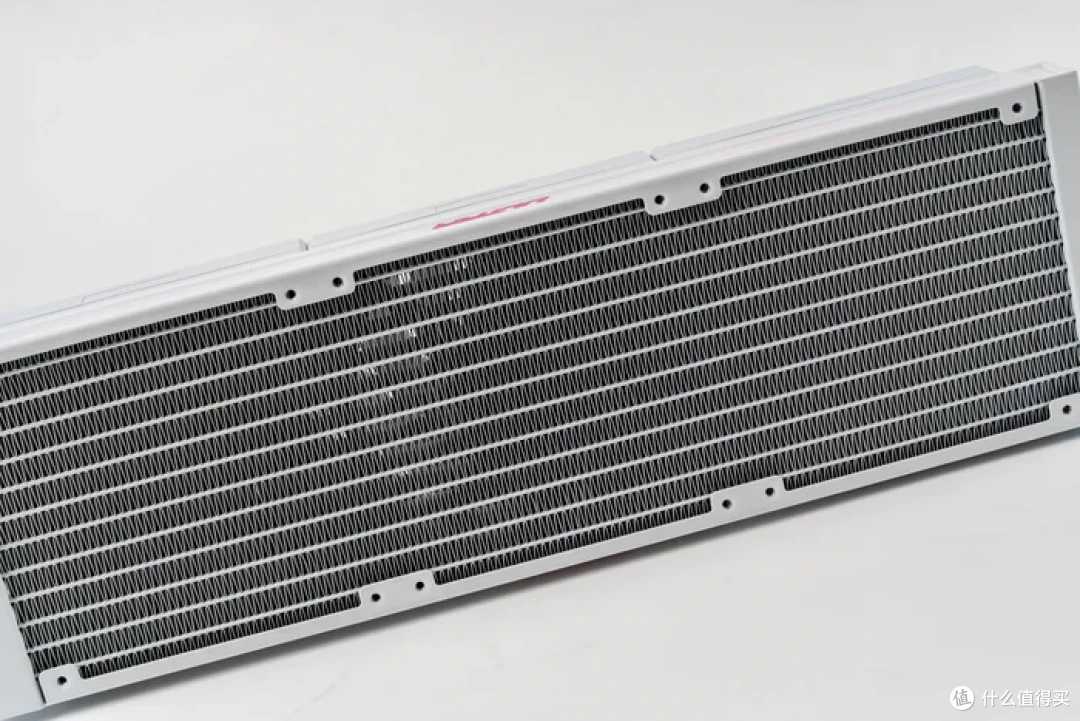

冷排为标准的12条微水道，鳍片布局非常一直未见明显的不规则，为大厂工整做工

• 七彩虹（Colorful）iGame P650G Ultra W 额定650W ATX 3.0 金牌认证全模组电源

电源为七彩虹ULTRA W 系列套装的 P650G ULTRA W电源，为ATX3.0标准打造和PCIE5.0的12VHPWR原生接口，电源采用LLC PRO + DC-DC 纯血架构，并采用全日系固态/电解电容，使用支持智能启停的13.5CM FDB轴承风扇，全模组接口和定制纯白压纹模组线，提供了10年质保只换不修的政策

电源的全家福，模组线和电源线都是白色的，还有配置透明亚克力理线梳

全套的纯白压纹模组线，非常柔软有质感，而650W金牌电源提供了450W的12VHPWR线也能带得动大部分的super显卡了

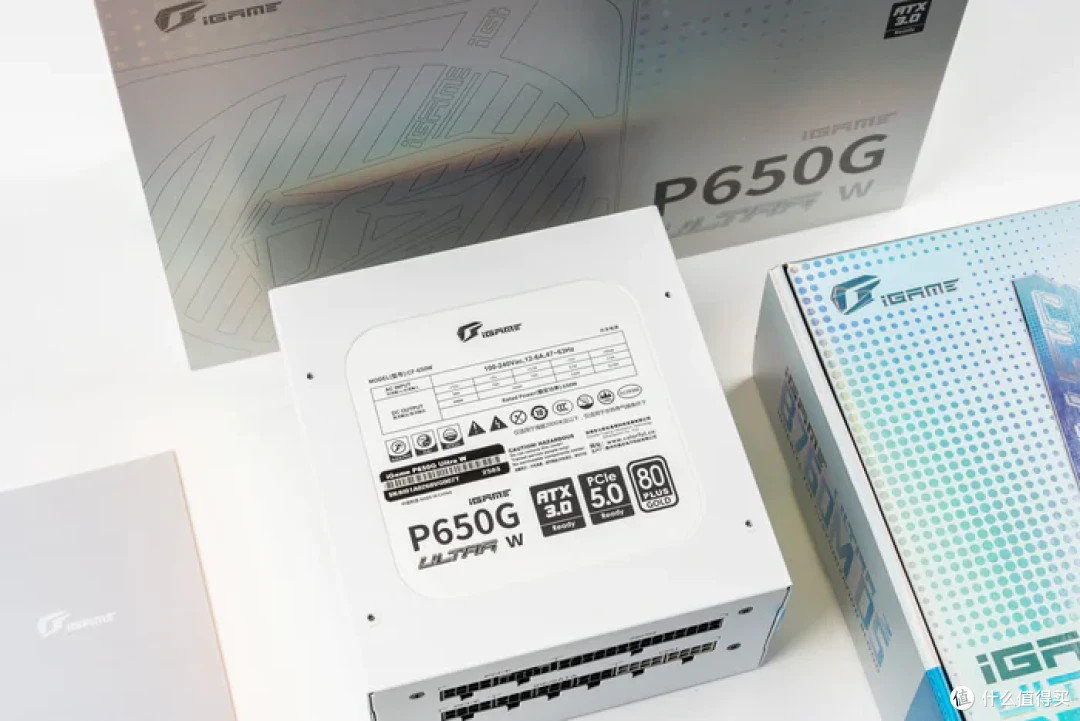

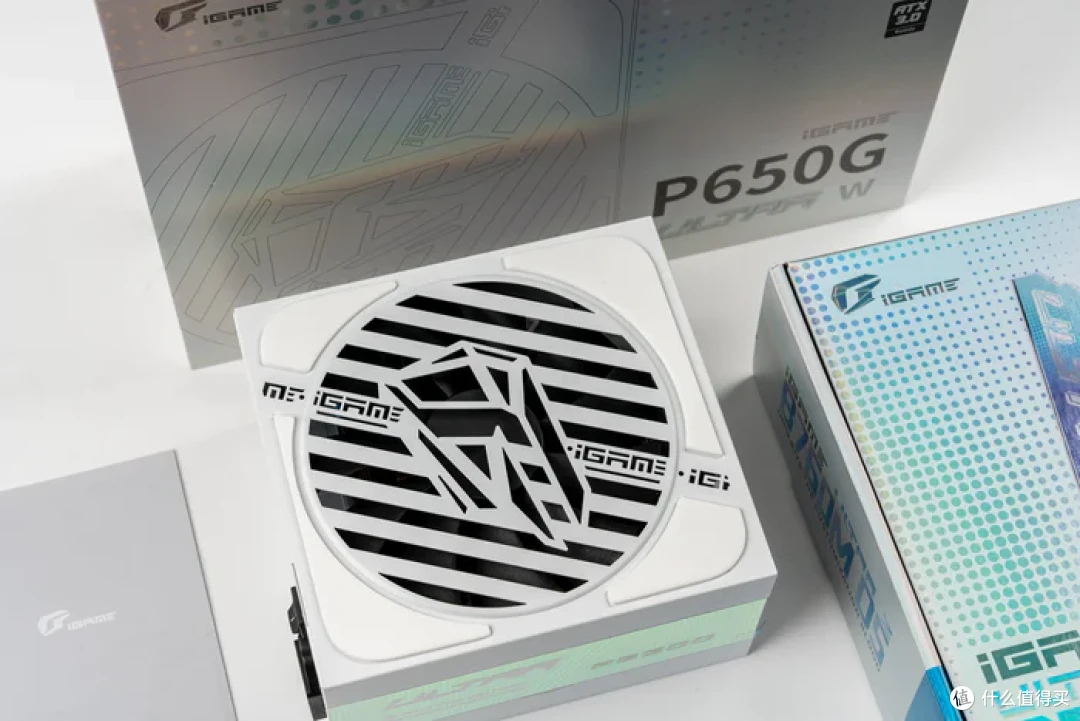

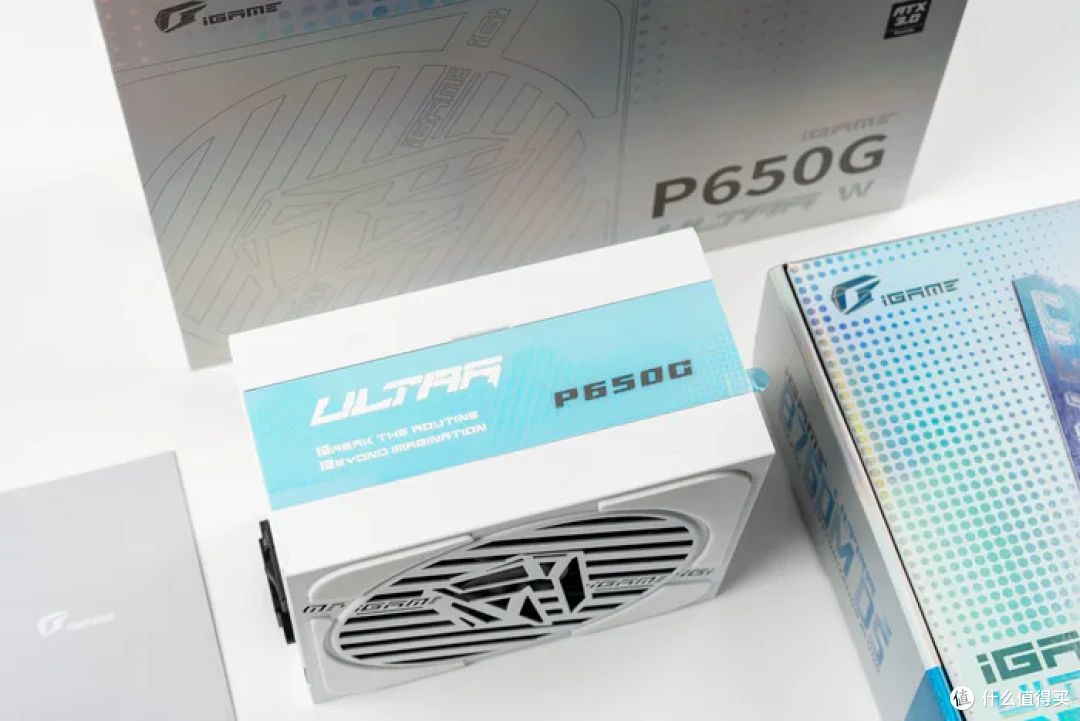

电源本体，波普冲击波式的换色丝印，彰显了其个性与潮流活力，侧面标注了型号P650G，并有ULTRA系列，采用的高标准打造可经受得住2X整机峰值输出和3X显卡峰值功耗，并通过了80PLUS金牌认证

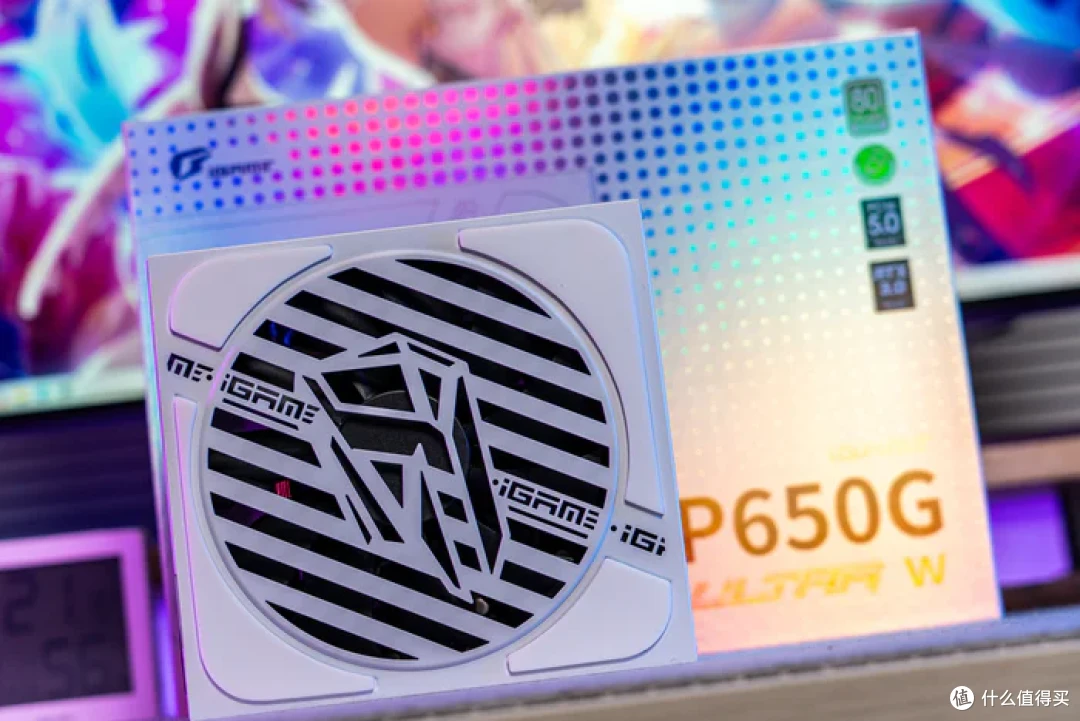

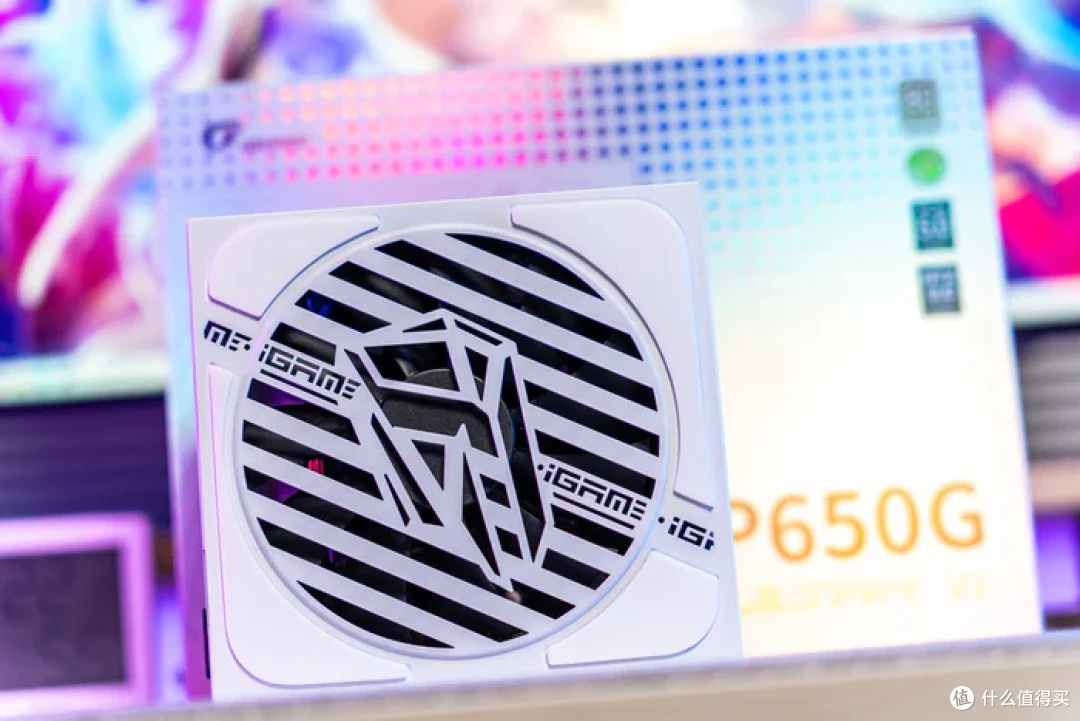

电源的进风口，四个大大的纯白硅胶脚垫非常具有辨识度，中间的通风孔上有iGame的标识，内部135mm FDB轴承风扇，支持i-STOP智能启停可在电源尾部开启或者关闭

电源的铭牌标准了其所有参数和获得的认证，其中650W额定功率的12V可提供54A的输出电流，七彩虹的电源生产厂也毋庸置疑是鑫谷制造

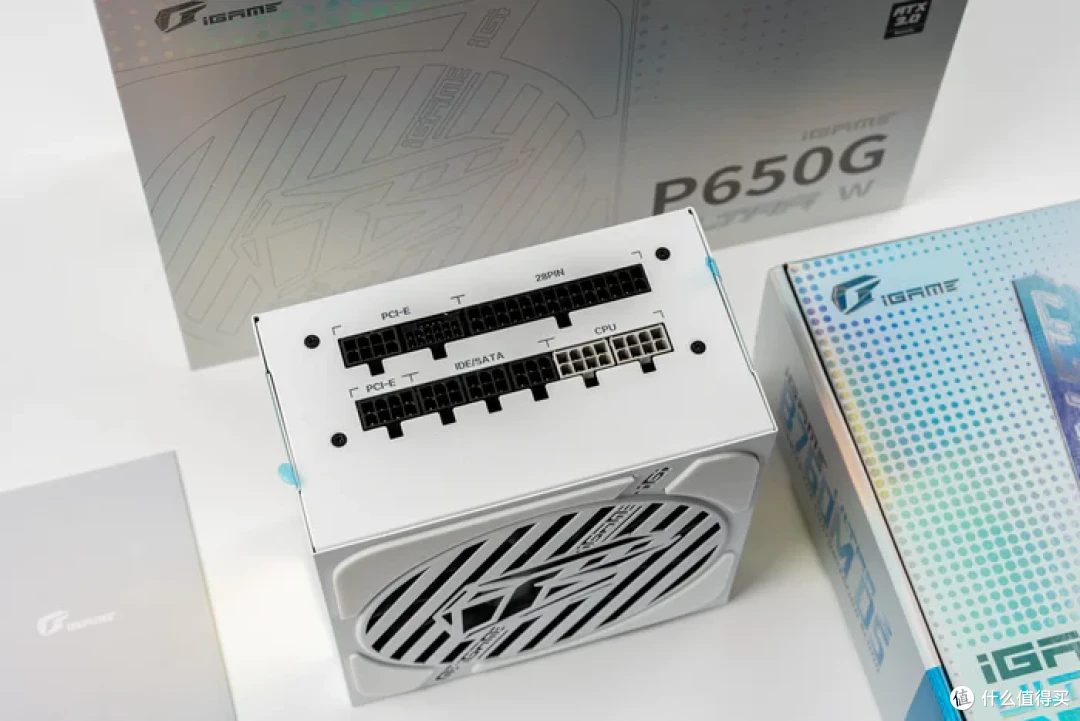

电源的全模组接口，提供了1组12VHPWR，2组PCIE8P，2组灰色的CPU8P，而主板供电为特殊的28PIN接口

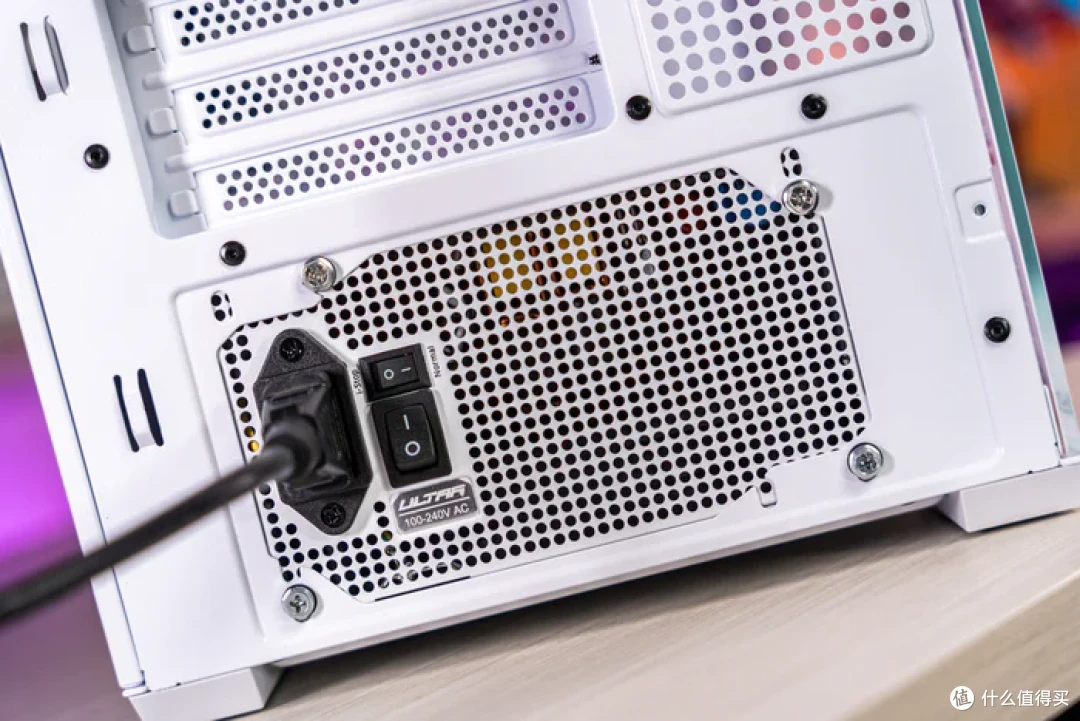

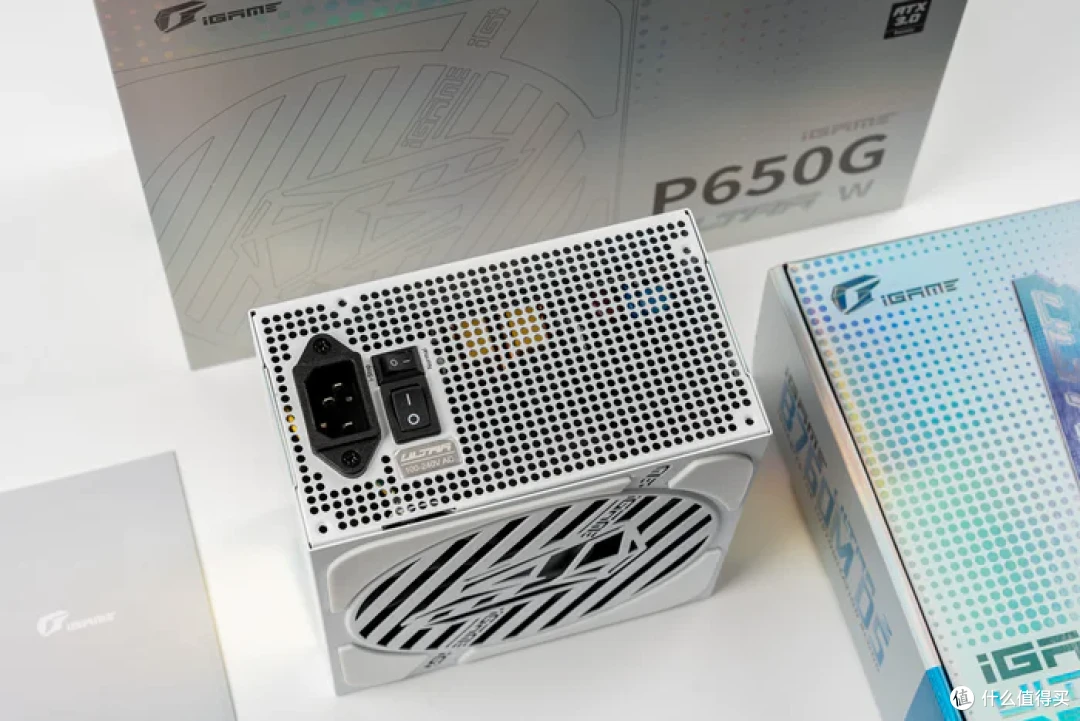

电源的出风口上有电源开关和i-STOP智能启停按钮，上面还有标注了支持宽电压100-240v的金属ULTRA铭牌

七彩虹（Colorful）iGame F12025 ARGB Ultra W

此次装机搭配，还使用了6把七彩虹的iGame F12025 ARGB Ultra W 风扇，用于前置3把进风，和2把侧面进风、1把尾部出风，和采用3风扇出风的360水冷一起组成5进4出的正压差

风扇采用FDB轴承技术，使用了均衡型扇叶和ARGB神光同步，并标配了手拧螺丝方便轻松安装

风扇预置了减震垫，可有效减震降噪，700-2000RPM下可提供63.31CFM风量以及34.12dB（A）的噪声

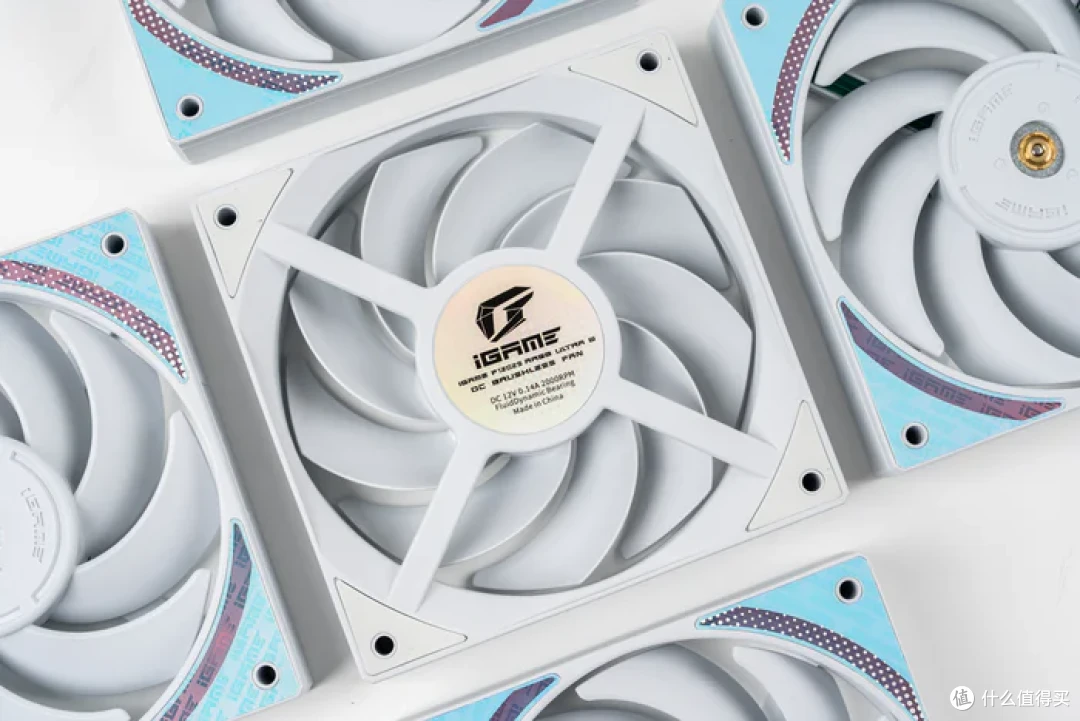

风扇采用均衡型的9片叶片设计，FDB轴承较大，风压与风量指标兼顾

正面脚垫幻色丝印工艺、背面脚垫减震设计，并且扇叶与扇框也是较小的间距

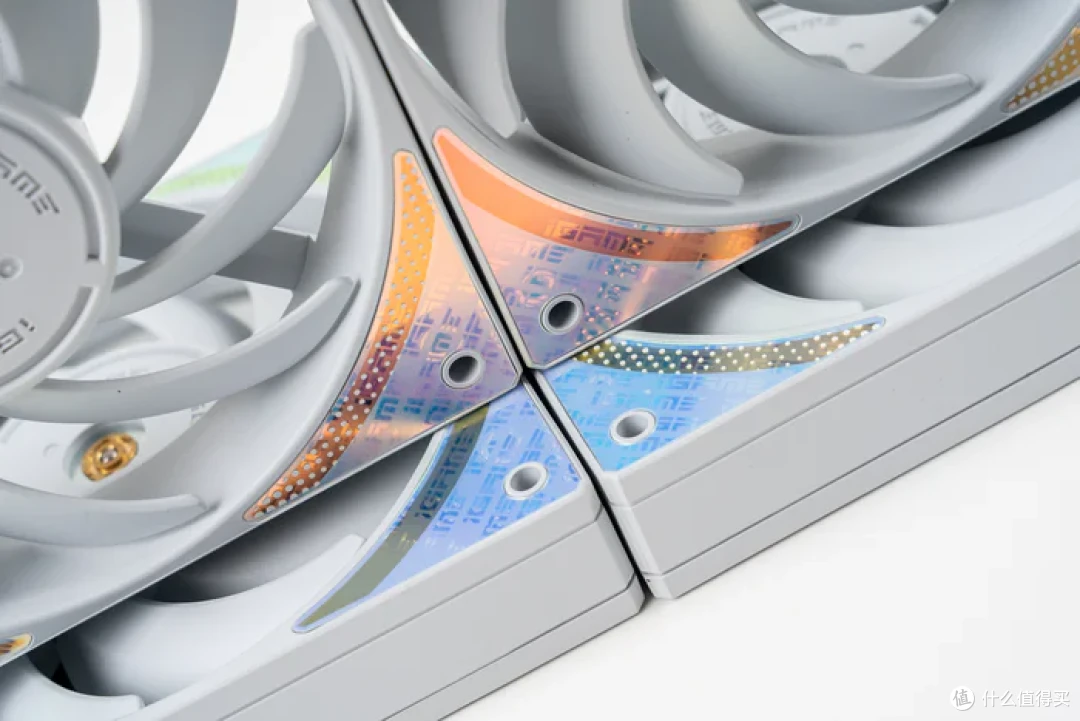

正面的脚垫幻色丝印可在多种角度呈现不同的反光颜色，同时内部还支持ARGB效果

风扇为串联设计，每把风扇带有一根串联线和一根输出ARGB和PWM线缆，同时标配附赠了精品螺杆与螺帽，方便轻松的安装，可免去强迫症患者从不使用自攻螺丝损伤风扇的安装方法

风扇为标准的12025尺寸，串联线与输出线的安装孔非常小

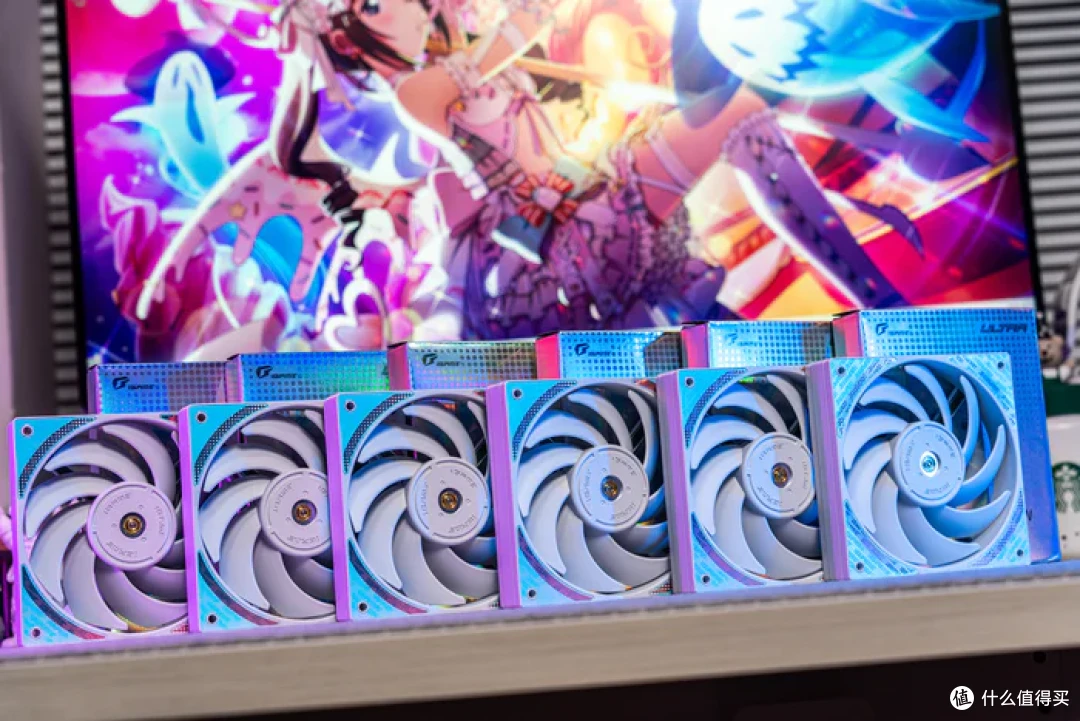

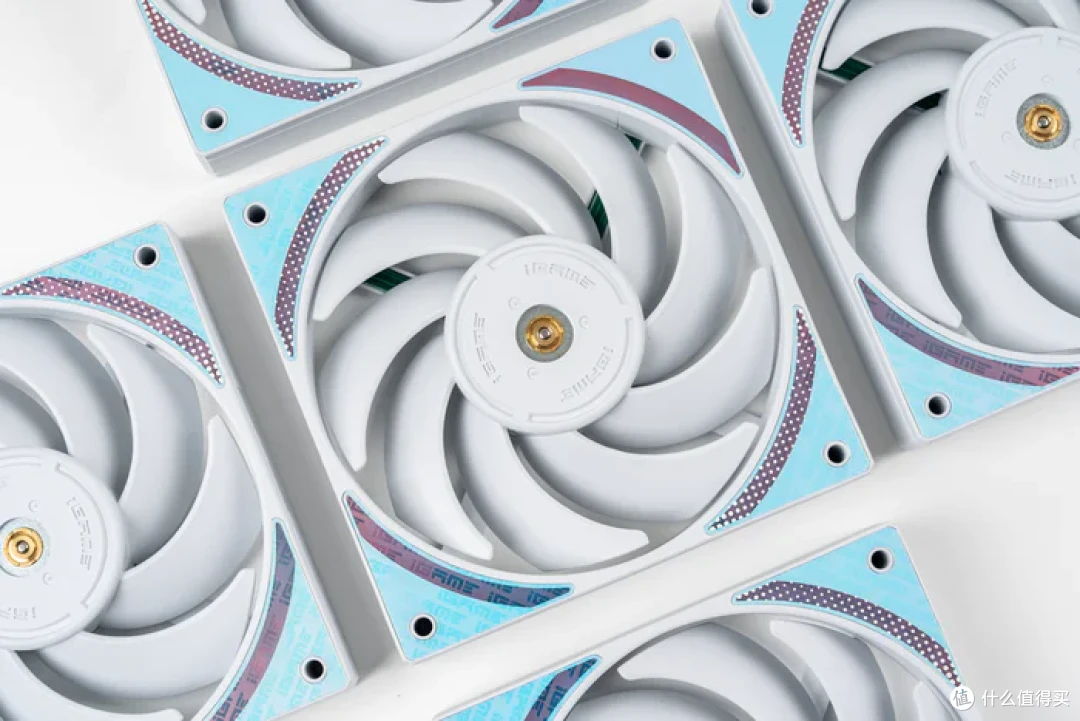

六把风扇排排坐

• 整机测试

CPUZ 测试intel i7 14700K的单核907.7分，多核14776.3分

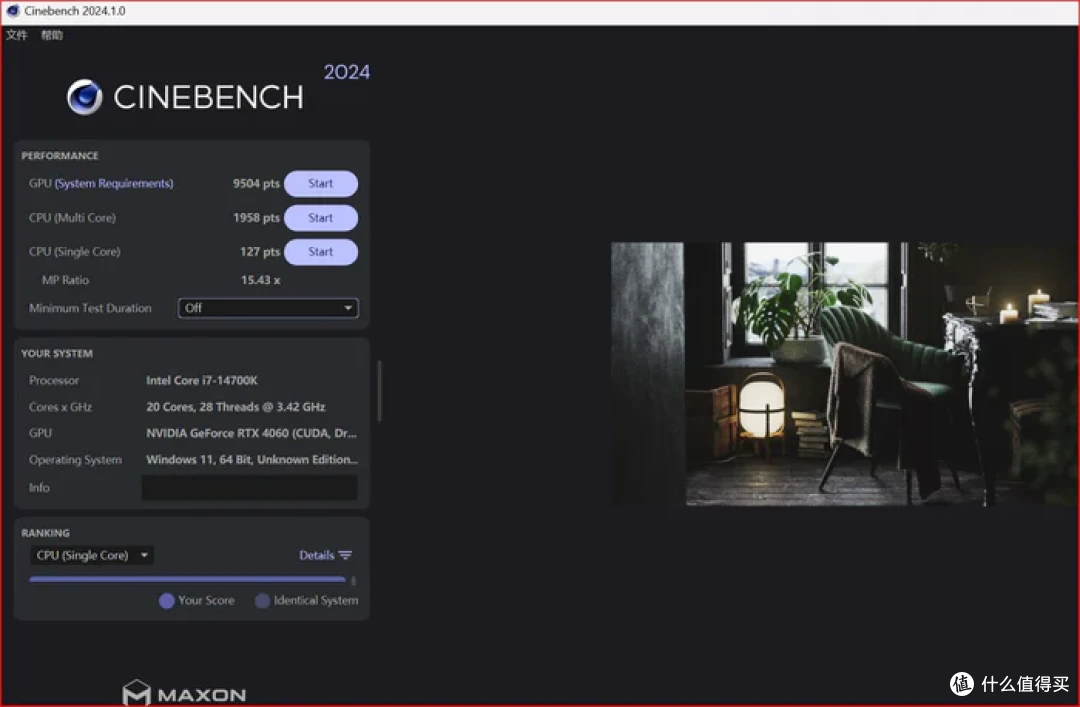

CineBench R24新版软件测试成绩GPU成绩9504、 多核1958、 单核127

CineBench R23 测试成绩多核 35195、 单核2143

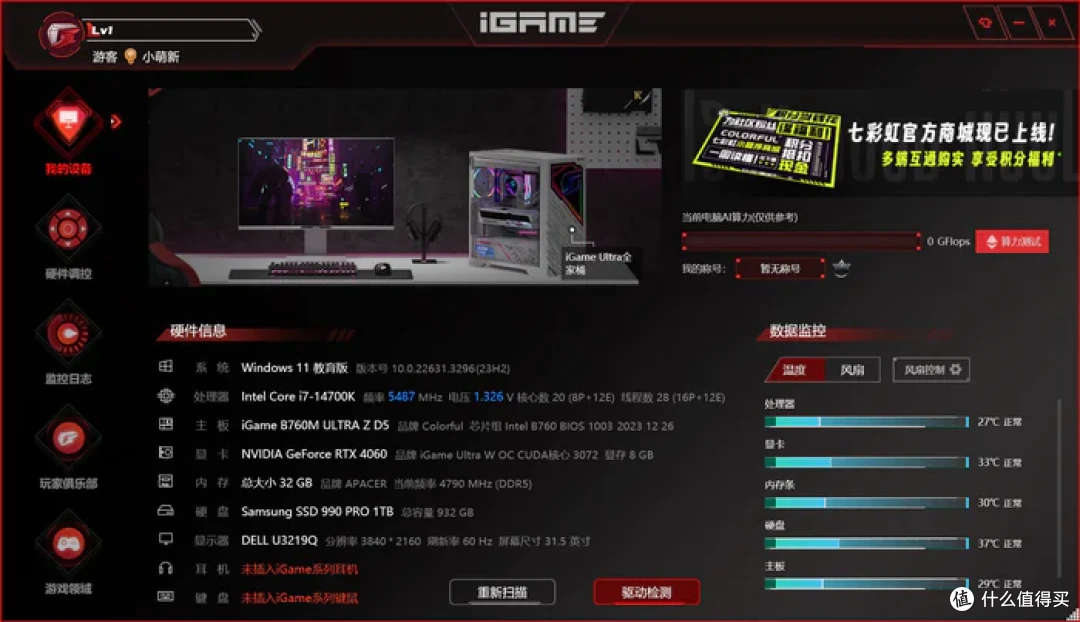

七彩虹igame center软件界面，可以对整机硬件及日志等进行数据监控

igame center同时还能通过主板对整机的灯效进行控制，功能和灯光效果等也有很多可以选择

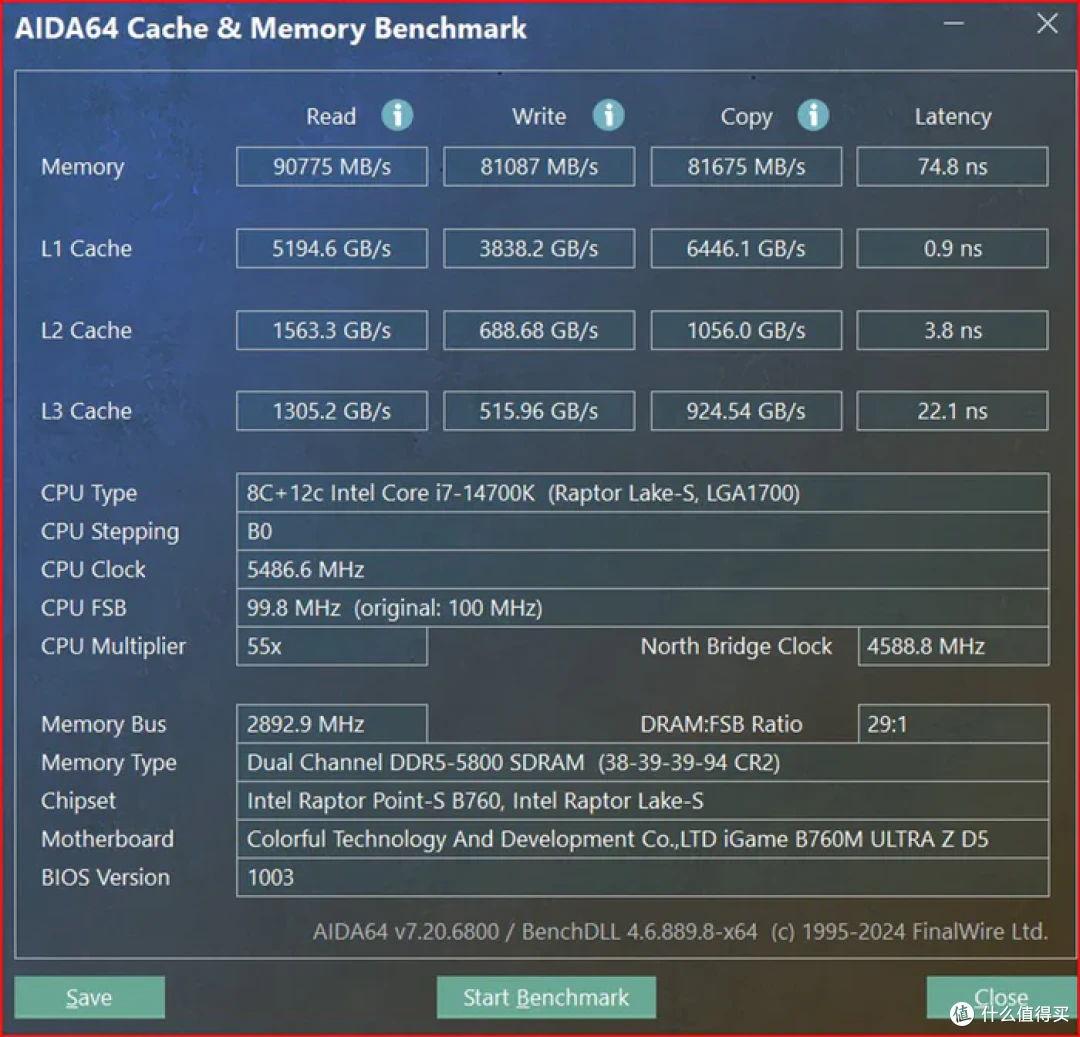

宇瞻ZADAK SPARK DDR5 6000白色套条内存，在默认的XMP超频之后测试内存的带宽读取90.7GB/S、写入81.0GB/S、拷贝81.6GB/S，延迟74.8ns

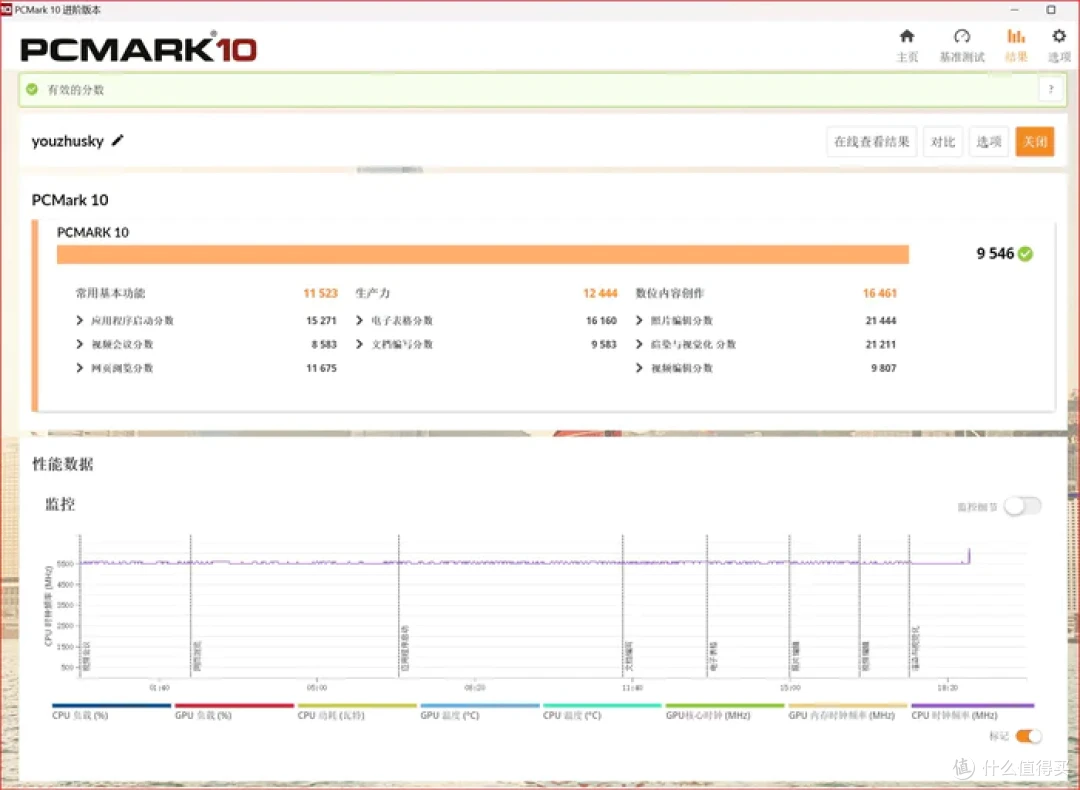

PCMARK10 测试成绩 9546

鲁大师综合性能得分 225万

对14700K进行单烤机FPU10分钟之后，处理器功耗接近300W，温度基本在93°左右，并且保持在全大核5.5G与全小核心4.3G的频率

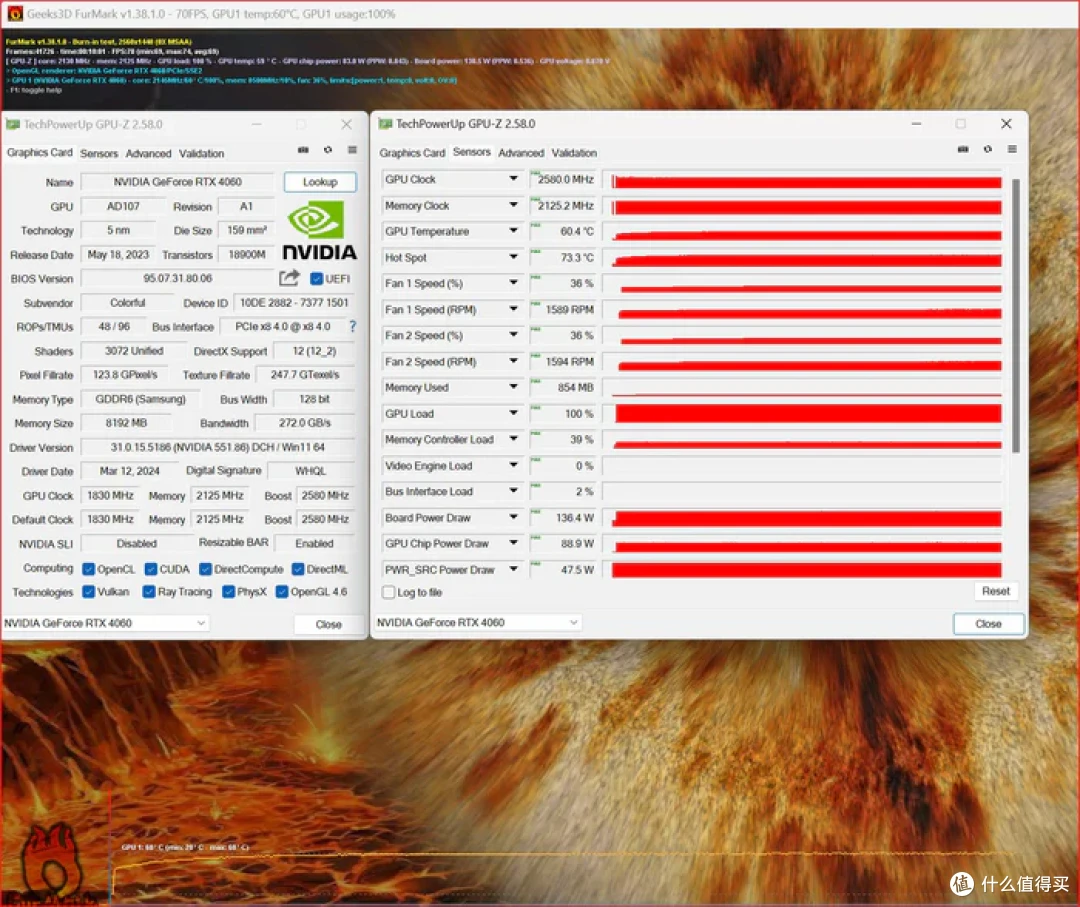

甜甜圈测试七彩虹4060显卡在10分钟甜甜圈烤机之后温度为最高核心60.4°，热点73.3°，风扇只有1600转的35%，功耗在135W左右

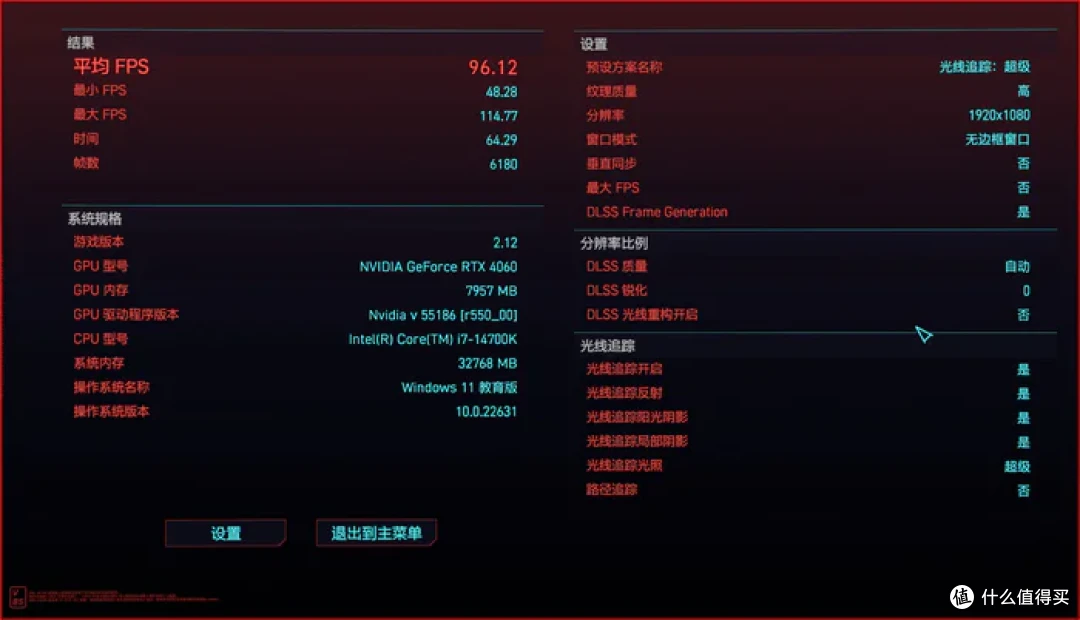

2077在1080P分辨率光线追踪·超级的特效下开启帧生成的DLSS3以及DLSS的情况下的测试平均96.12FPS

荒野大镖客2在1080p分辨率最高特效下开启自动DLSS3测试平均94PS

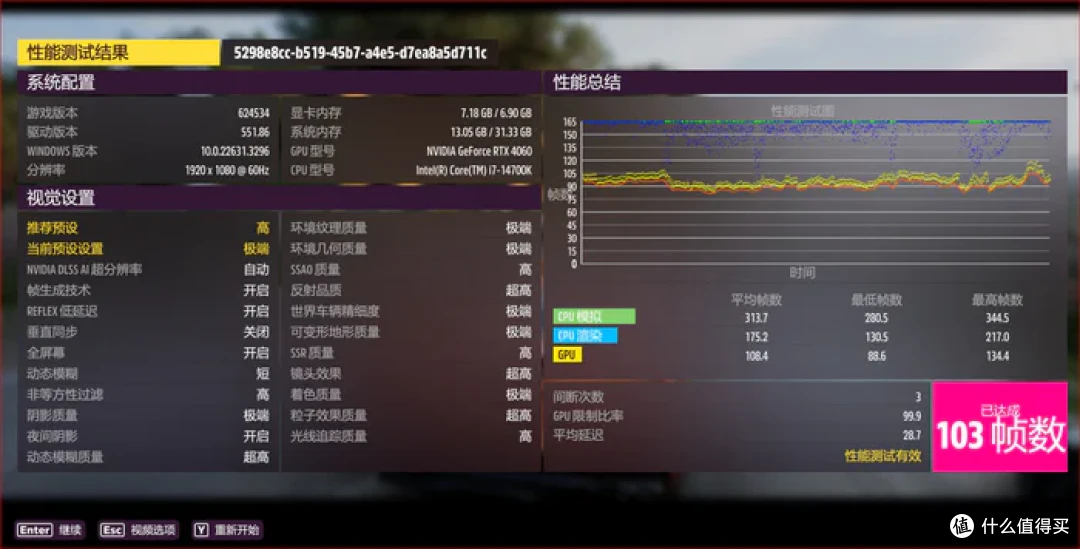

地平线5在1080P分辨率在极端特效下开启帧生成的DLSS测试平均103PS

古墓丽影·暗影在1080P分辨率开启超高光线追踪和DLSS的特效下测试平均98FPS

3D MARK SPEED WAY DX12测试成绩 2687

3D MARK PORT ROYAL 光线追踪测试成绩 6129

3D MARK TIME SPY EXTREME 测试成绩 5626

3D MARK TIME SPY 测试成绩 11815

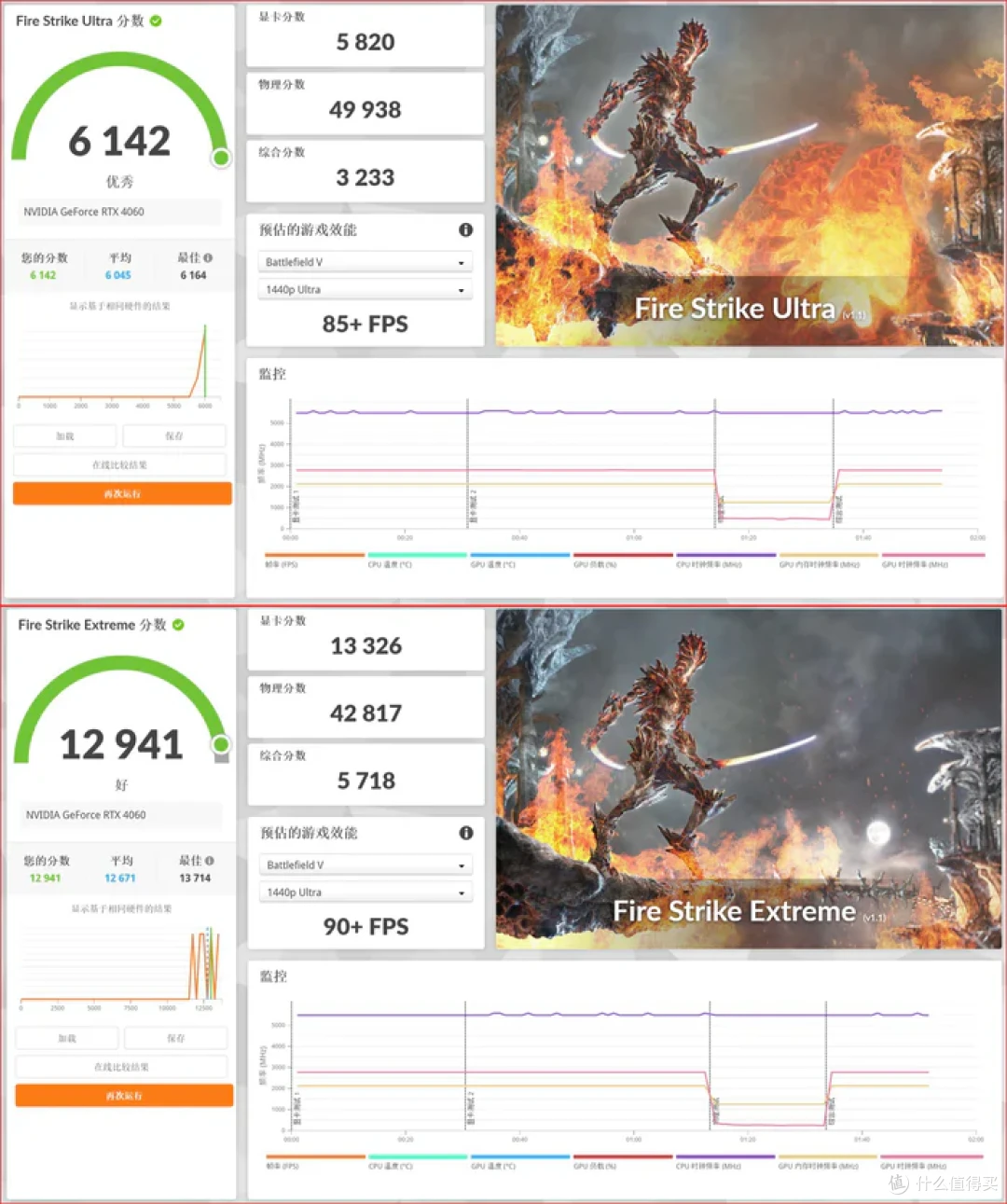

3D MARK FIRE STRIKE ULTRA 测试成绩 6142

3D MARK FIRE STRIKE EXTREME 测试成绩 12941

以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

全文完
