黄昏鼓捣数码 篇三百五十六:拥抱ATX 3.1 标准 超小巧的安耐美D.F.12 电源却能提供大能量!
大家好,我是黄昏百分百,今天我会结合着ENERMAX安耐美的D.F.12 REVOLUTION电源与各位聊一聊intel主导的PCIe 5.1规范的ATX 3.1电源,让我们看一看,新规范下对PC电源与显卡都有哪些要求。
好了,废话不再多说,我们开车吧。
从ATX 3.0标准到ATX 3.1标准
▲2022年2月,intel正式公开了ATX 3.0电源设计指南,紧接着,在2022年3月29日首发的RTX 3090 Ti上,英伟达便正式将之前的8pin接口改为了符合ATX 3.0标准的12VHPWR(12V High Power Connector)接口,也就是我们当时俗称的“新12+4 Pin接口”。

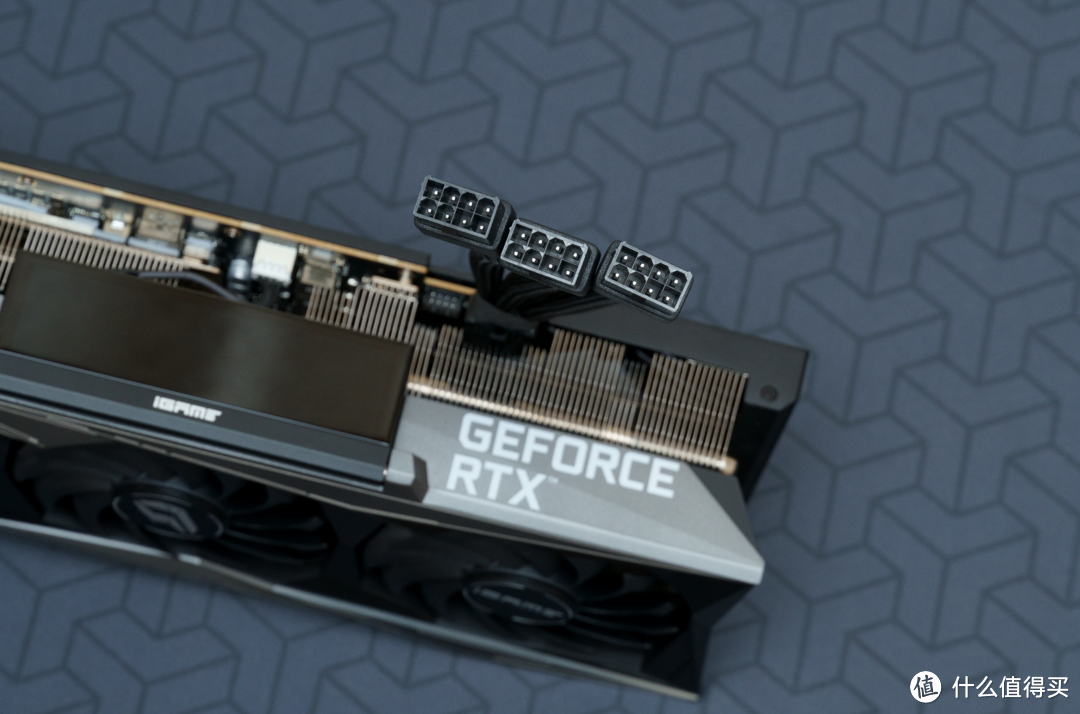

▲当时许多电源都不原生支持12VHPWR接口,因此当时几乎所有的使用12VHPWR接口的显卡都随箱配备了旧8 Pin转12VHPWR接口的转接线。致此,搭载高端显卡的机箱内再也看不到3根又黑又粗的显卡显卡供电线了,机箱变得更加整洁简约,一切似乎都在往好处发展。

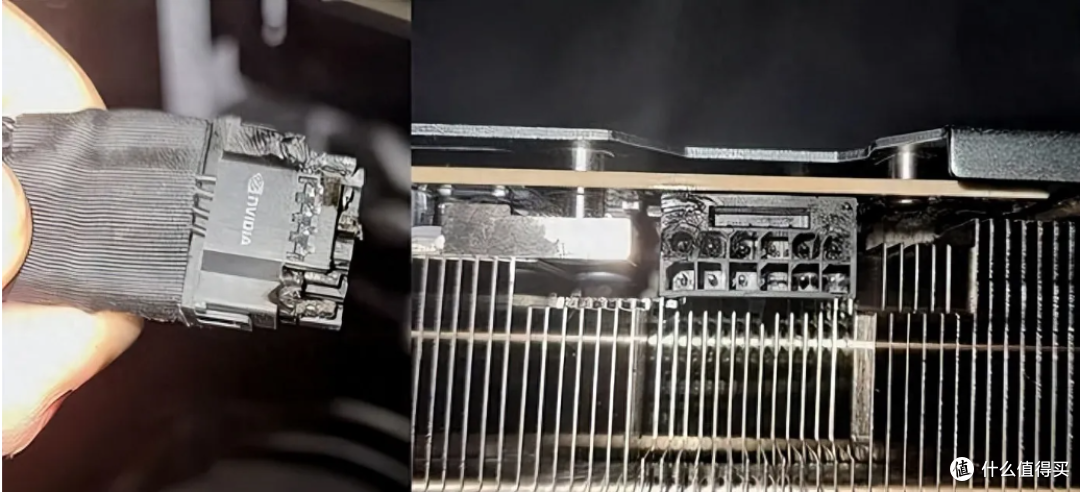

▲然而,在Ada架构首发的RTX 4090发售后,陆续有显卡供电接口处被烧毁的情况发生,包括使用原生12VHPWR线材的用户。
▲当时,经过英伟达的调查,给出的结论是显卡插头并未完全插入显卡供电接口导致,这种插进去了,但是又没有完全插进去的情况导致了供电接触面积过小,电阻增大,进而导致线材过热而烧毁。
为了避免显卡接口处烧毁的情况继续发生,intel于2023年正式更新了ATX 3.1与PCIe 5.1规范。
ATX 3.1 标准都有哪些改变?

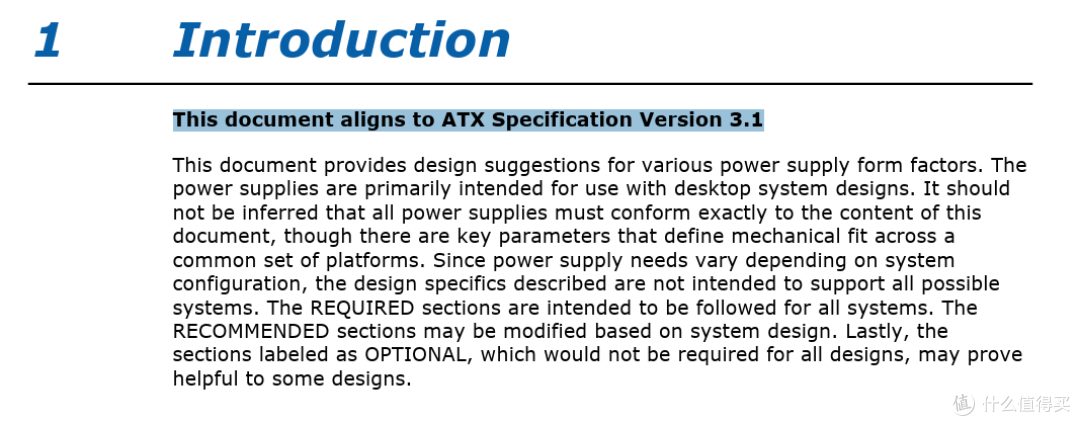

▲目前,最新的标准是2023年11月发布的《ATX Version 3 Multi Rail DesktopPlatform Power supply 2.1a》,标题上写的虽然是ATX 3,但是其开篇介绍的第一句话就是“本文档符合 ATX 规范版本 3.1”,因此,本次关于ATX 3.1标准的介绍将会以此份文件为依据。

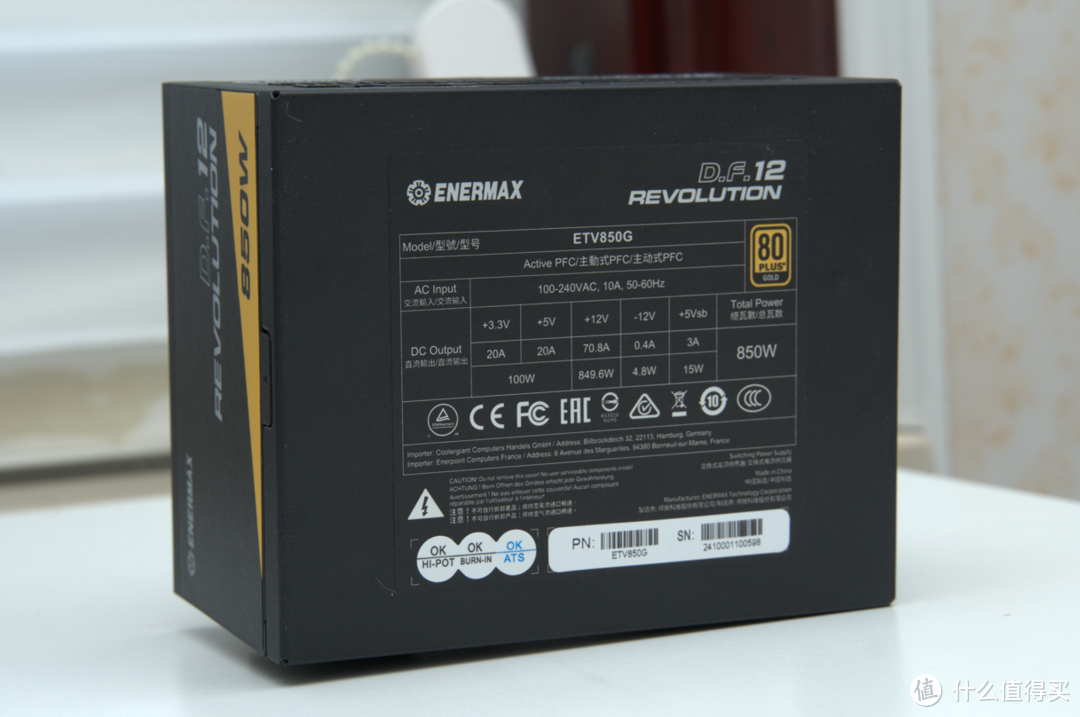

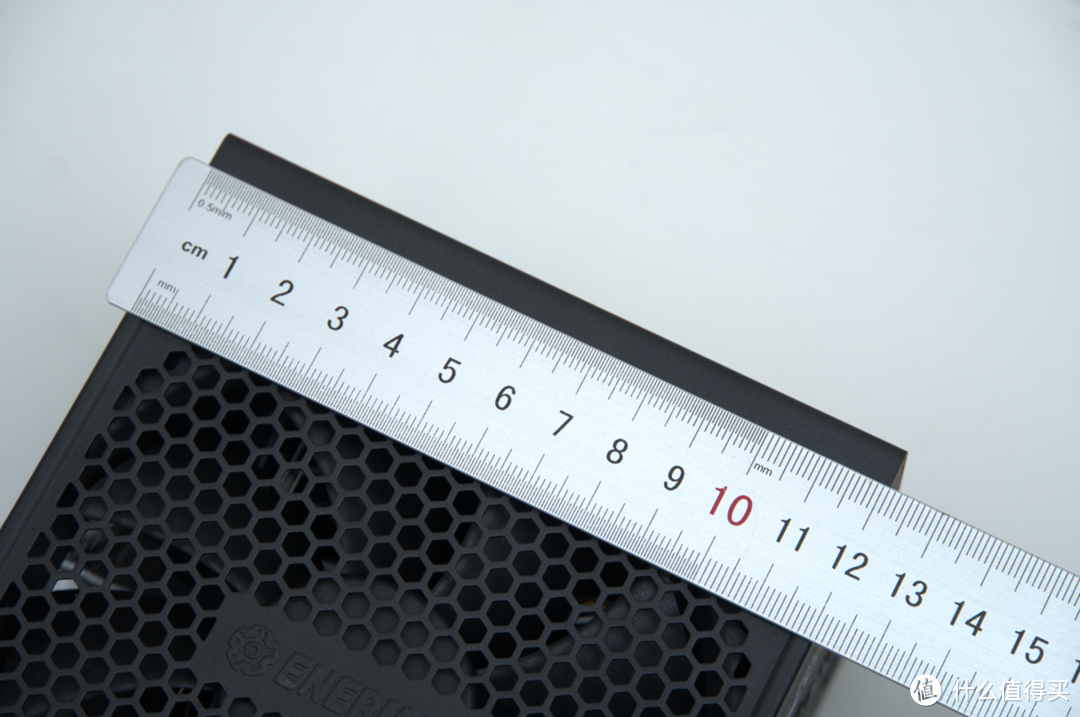

▲在这一部分,我们将结合本次分享的安耐美(ENERMAX) D.F.12 850W ATX 3.1电源进行讲解,它是一款主动式FPC电源,获得了80 Plus的金牌认证,而且,它的尺寸非常小巧,长度只有12.2cm,很适合在M-atx等小尺寸机箱中使用,能够为链接线材等留出更大的空间,或者在电源竖装的机箱中,为大尺寸显卡留出安装位置。

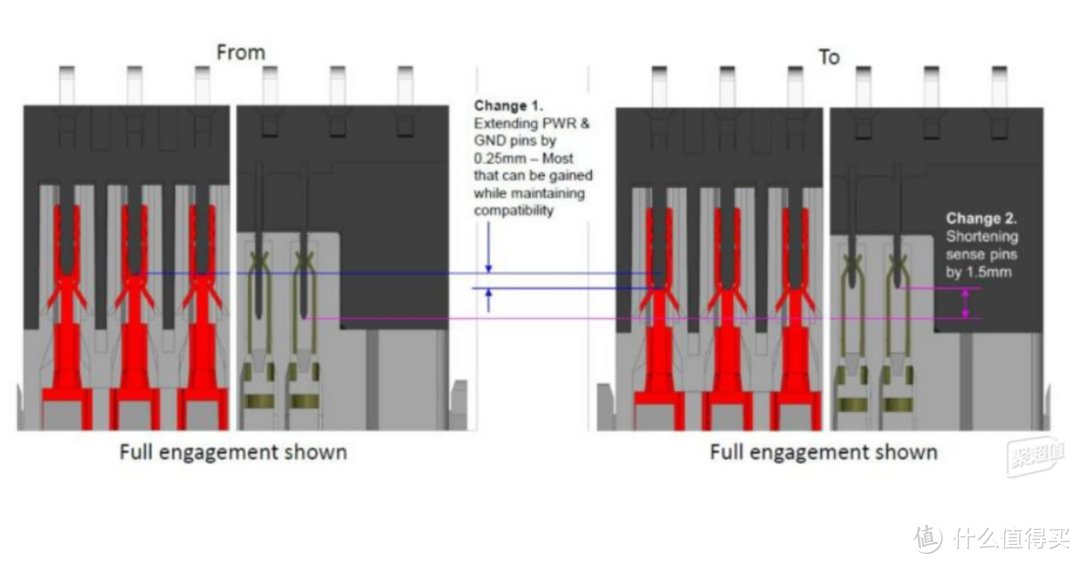

▲首先,ATX 3.1标准下最最最主要的就是其连接处的物理构造有了轻微的改变,12个用于传输电力的端子增加了0.25mm,而边带信号(sideband signal)端子则缩短了1.5mm,新接口的名称也由ATX 3.0标准的12VHPWR接口改为了12V-2x6接口。
▲作为一款ATX 3.1的电源,安耐美(ENERMAX) D.F.12自然是采用了12V-2x6接口与对应的线材,其余接口也非常齐全。

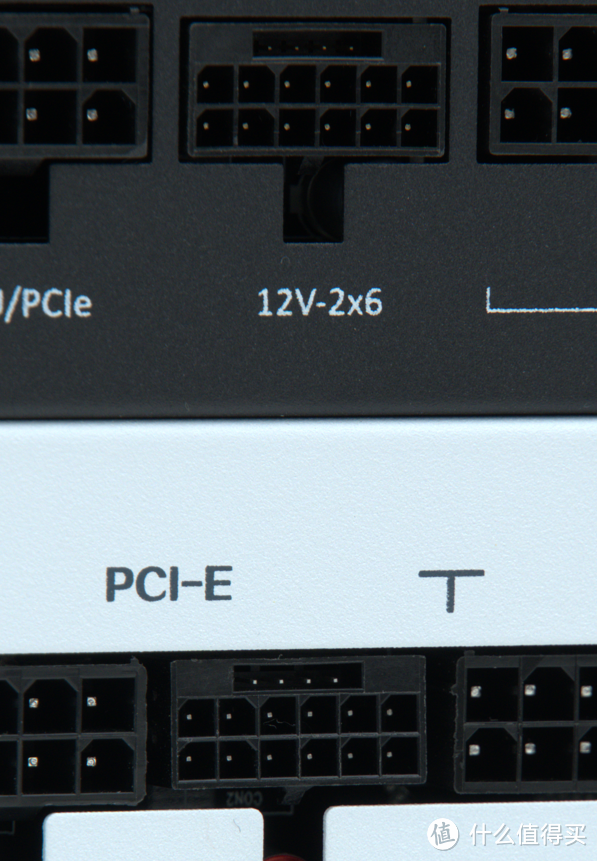

▲这里我实拍了ATX 3.1标准下的12V-2x6接口(黑色电源)与ATX 3.1标准下的12VHPWR接口(白色电源),可见12V-2x6接口边带信号(sideband signal)相对于图片下方的12VHPWR接口短了很多,那么,为什么要这么改变呢?

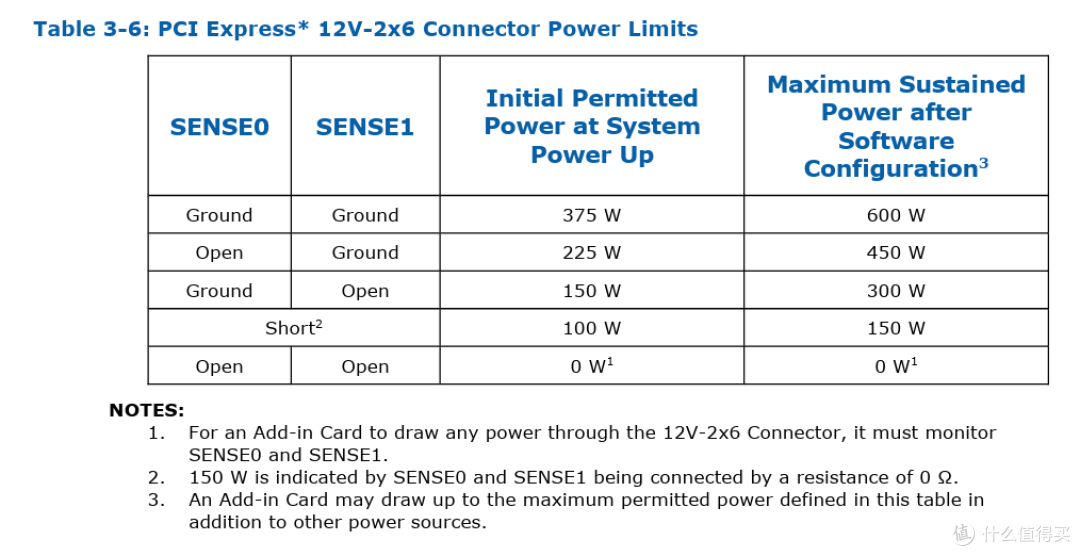

▲其实,与接口物理构造改变同时进行的还有12V-2x6接口的功率定义,ATX 3.1标准新增了停止输出档位(0W为SENSE0与SENSE1均为OPEN时,在此前的ATX 3.0标准中,此状态下被定义为了150W档)。
因此,12V-2x6接口在没有插到最深入的时候,更短的边带信号端子会未能良好接触,因此返还给电源端的信号便是低功率输出甚至不输出,既能避免接口虚插时满功率供电导致的过热烧毁连接处,又可以提醒用户检查连接线,可以说是一举多得。
▲得益于ATX 3.1标准的功率定义变得更加合理,即使在12V-2x6接口并未完全插紧的情况下,线材与连接处也不会产生高温,国外博主测试后给出了ATX 3.1标准下,再也不会融化连接器的结论!至此,新接口烧显卡供电的问题,终于是解决了。
当然,除了接口的改变之外,ATX 3.1标准还是有一些其它改变的,我觉得其中最明显的便是维持时间要求的改变。
▲为了在开机时能够顺利点亮所有硬件,PC电源在开机时会以固定顺序调整电压,一般分为七个阶段,也就是我们俗称的T0到T6,且每个阶段会有着相对规范的保持时间要求。
▲在ATX 3.1中,T5强制要求值由ATX 3.0的16ms降低到了11ms,而原本的强制要求值责备挪到了推荐值,且在推荐值时的负载要求,也从ATX 3.0的100%降低到了80%。
简单来讲,就是ATX 3.1这个标准分数线下降了,厂家更容易达标获得认证了,在这种情况下,是否能够不忘初心,依旧保持扎实的用料,就取决于厂家的良心了!
▲既然说到厂家的良心,我们就一不做二不休,直接放弃保修,把安耐美 D.F.12 REVOLUTION电源拆解开看一看吧,毕竟这么小的体积下,这款电源不仅能够提供850W的额定功率,还获得了80 Plus的金牌认证,总让人好奇其内部是什么样子的。

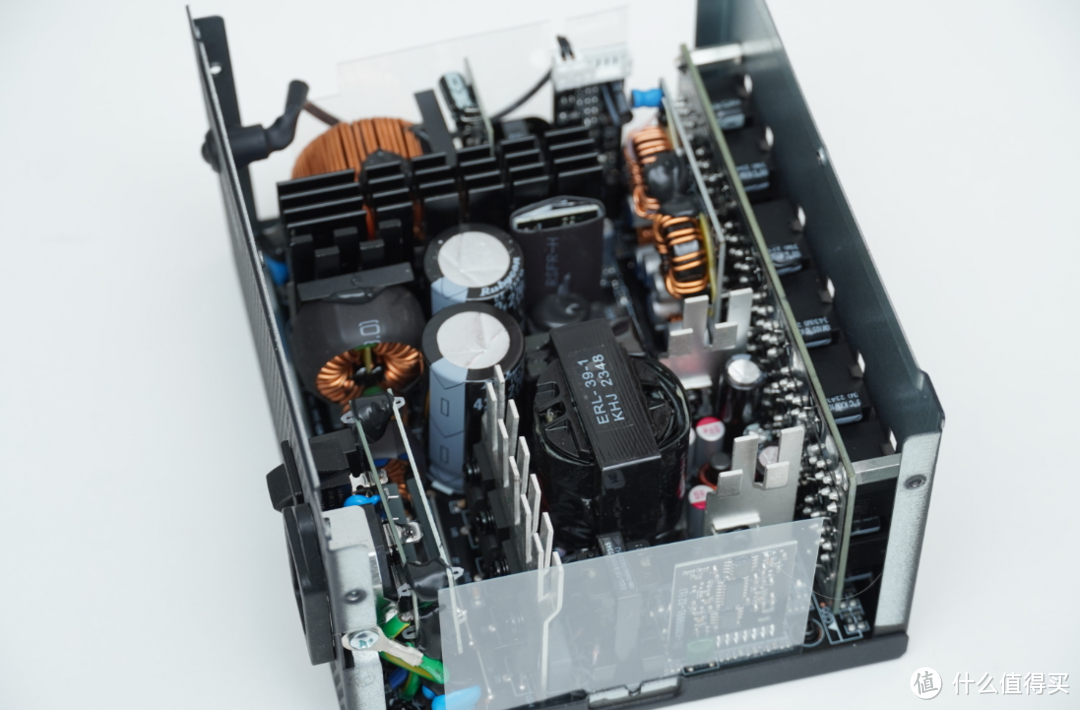

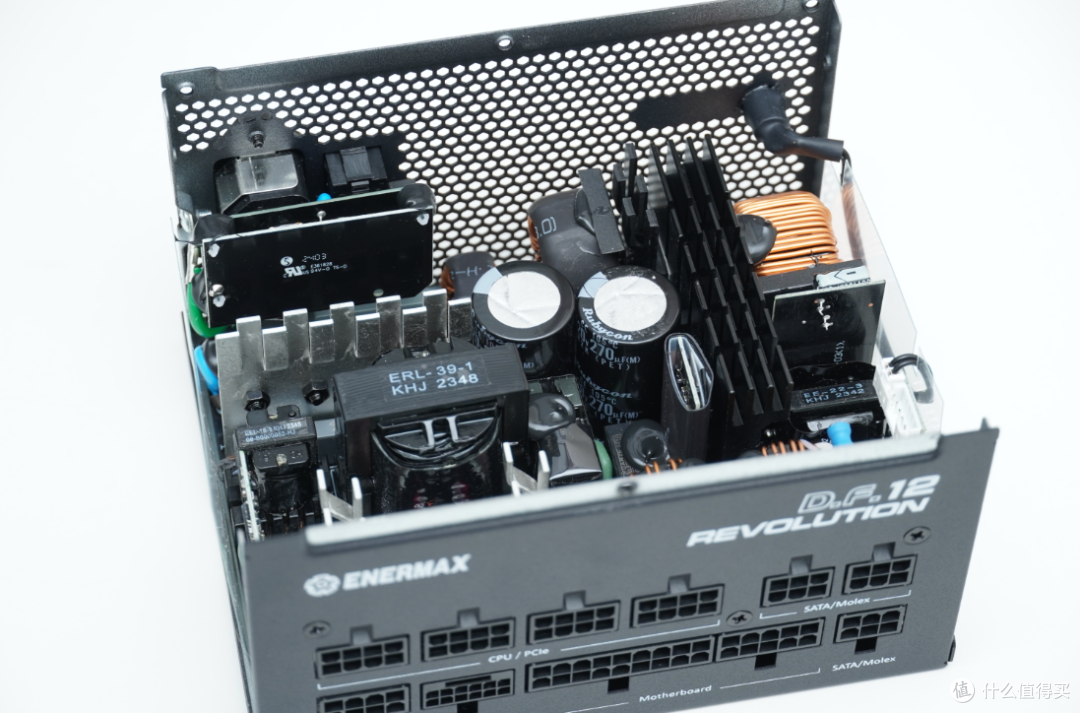

▲拆开外壳后,可见安耐美 D.F.12 REVOLUTION电源内部布局工整,做工精细,大厂出产,就是规规矩矩。
▲更重要的是,安耐美 D.F.12电源内全部采用了日系(红宝石/黑金刚/尼吉康)电容,比如照片中的Rabycon(红宝石)电容,便清晰的标注了它可以在105°C高温下稳定运行,再配以优秀的散热风扇,电源的稳定长久使用自然可以得到保证。
▲既然提到了风扇,那么我就最后再提一嘴,安耐美 D.F.12电源搭载了一块115mm的大扇面双滚珠无刷风扇,使用安静,寿命长久,同样是电源经久耐用的有效保障。

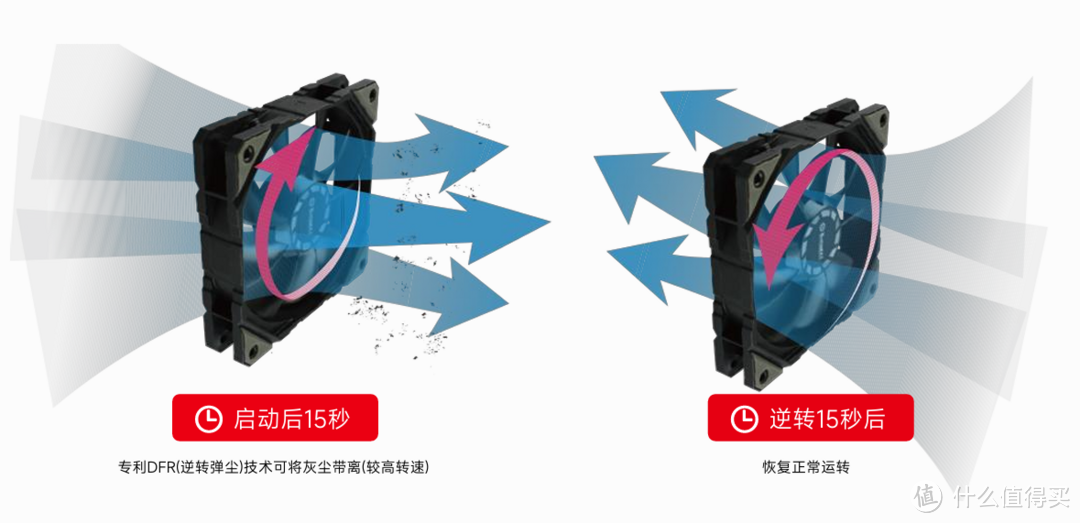

▲而且,安耐美这款电源之所以叫 D.F.12,是因为其采用了带有DFR(逆转弹尘)技术的电源风扇,启动后的前15秒,其会快速倒转,向外吹风,进而将电源内的灰尘吹出,保护电源的散热性能,进而为电源的稳定、持久运行提供充足保证。
▲其风扇向外吹风真的那么强么?我专门通过短接主板线启动电源,经实测,安耐美(ENERMAX) D.F.12电源开启后,反向出的风还是非常强劲的,能够很轻松的吹起盖在上面的加厚棉柔巾。
总结
知错能改,善莫大焉,在ATX 3.0标准经历了滑铁卢之后,intel能够做出有效改进,及时推出ATX 3.1标准,这点是很值得肯定的。
经过实际拆解,安耐美 D.F.12电源的用料十分奢华,做工也十分优秀,并没有因为ATX 3.1标准在部分指标上有所放宽而缩水用料,全日系电容,逆转弹尘保证了电源的长久、稳定运行,而超小的体积也使得这款电源在小尺寸机箱中能够发挥大作用,是一款十分优秀的ATX 3.1标准电源。
好了,以上便是本次测评的全部内容,希望对你有所帮助,我是黄昏百分百,我们下次见。
