游戏推流直播通常极大影响1%low帧，使用采集卡录制hdmi端输出可以极大避免这一问题。这里使用22年末推出的ms2130 usb3.0采集卡的进行双机推流录制。 A 设备需求 1. ms2130 chip价格约30￥，成品约50￥，需要注意区分旧版2.0冒充3.0 2. 推流机一台，安装OBS B 主机设置 1. 画面色彩 使用intel显卡控制中心对hdmi输出色彩进行调整

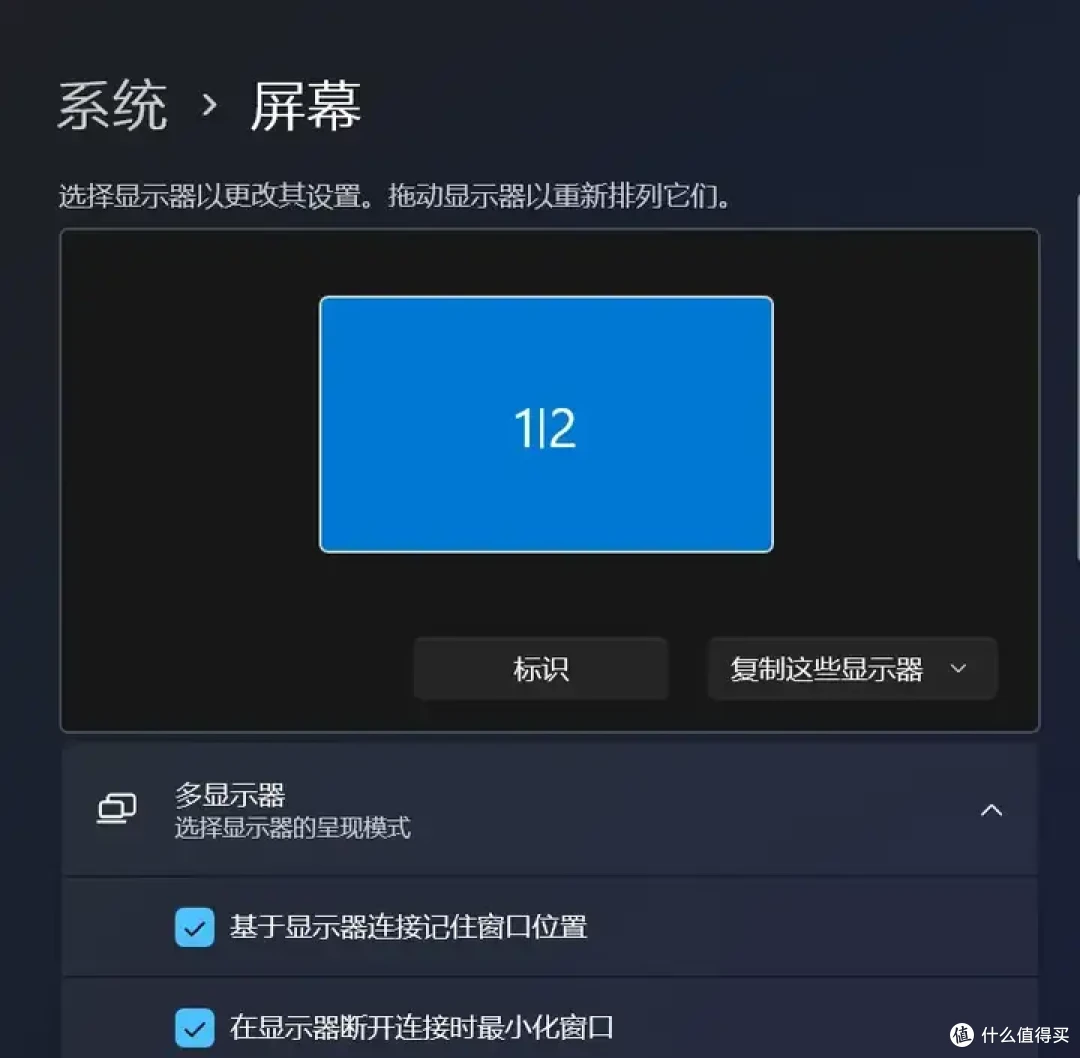

2. 显示设置 将hdmi输出调整为复制

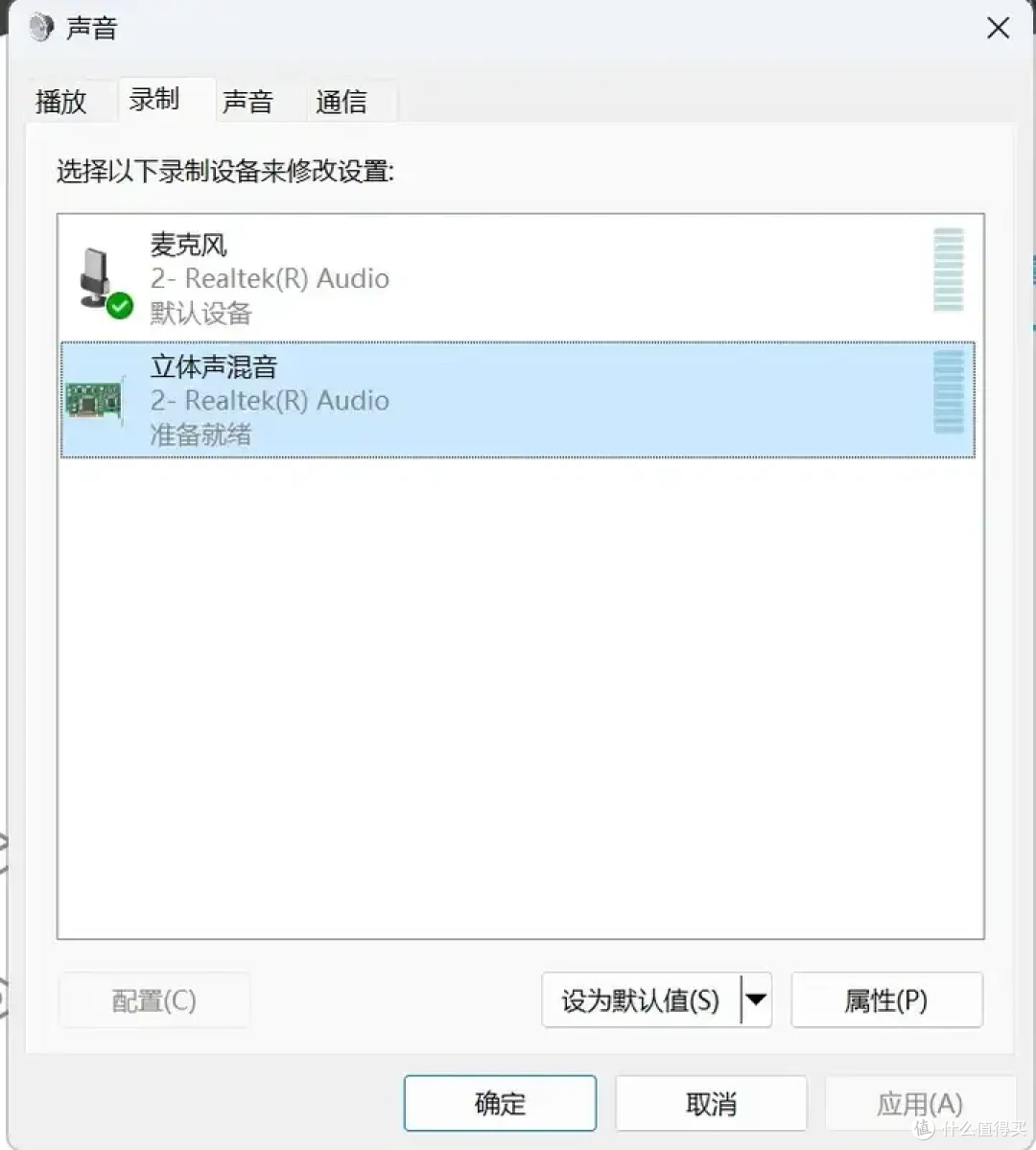

3. 采集卡同时输出声音 正常情况下，windows仅有一个设备输出声音，此时hdmi端采集卡没有声音输出，需要借助realtek立体声混音将主机桌面声音单独输出至hdmi，设置如下： 启用立体声混音选项

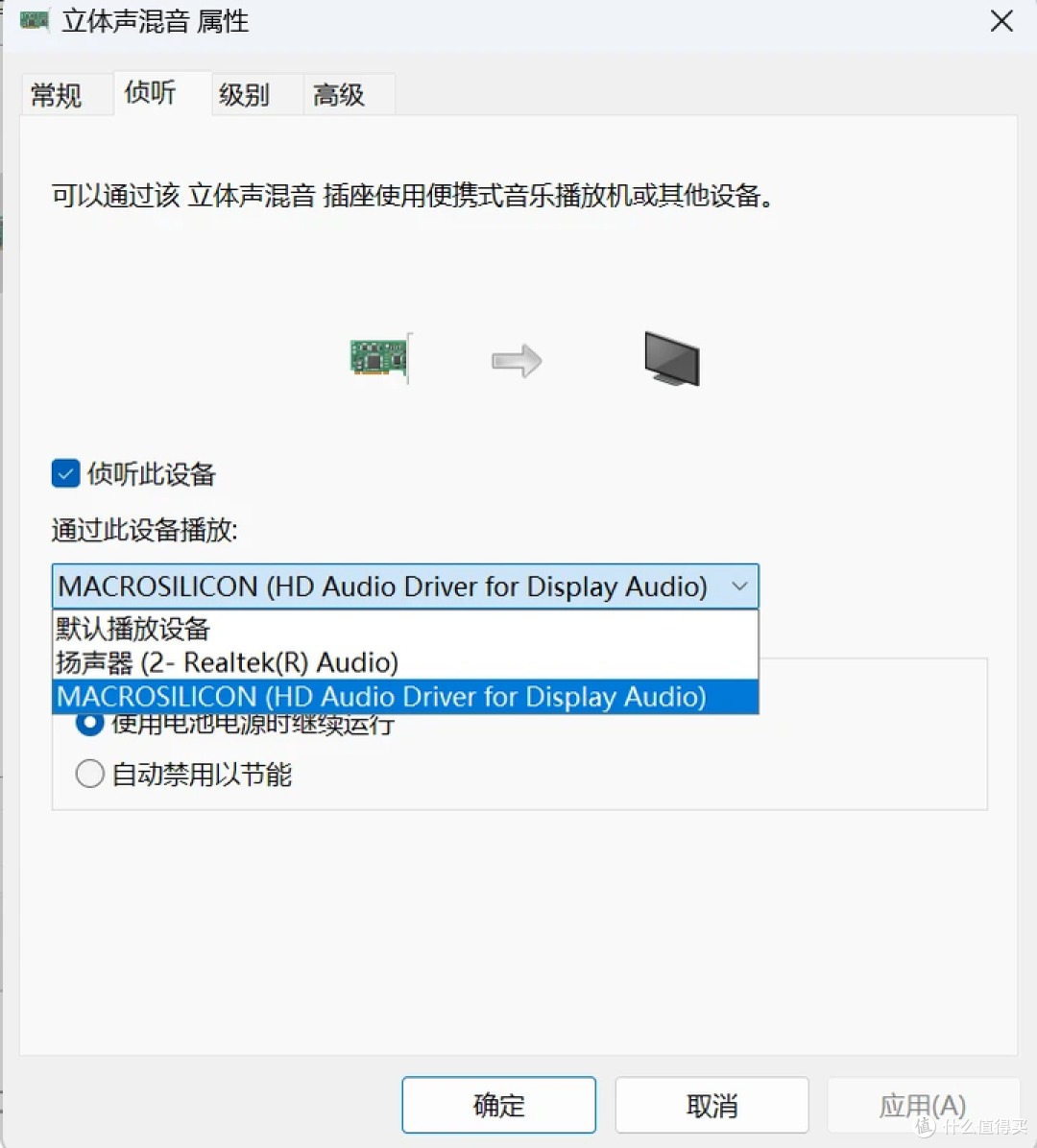

侦听此设备，并将输出设置到hdmi设备

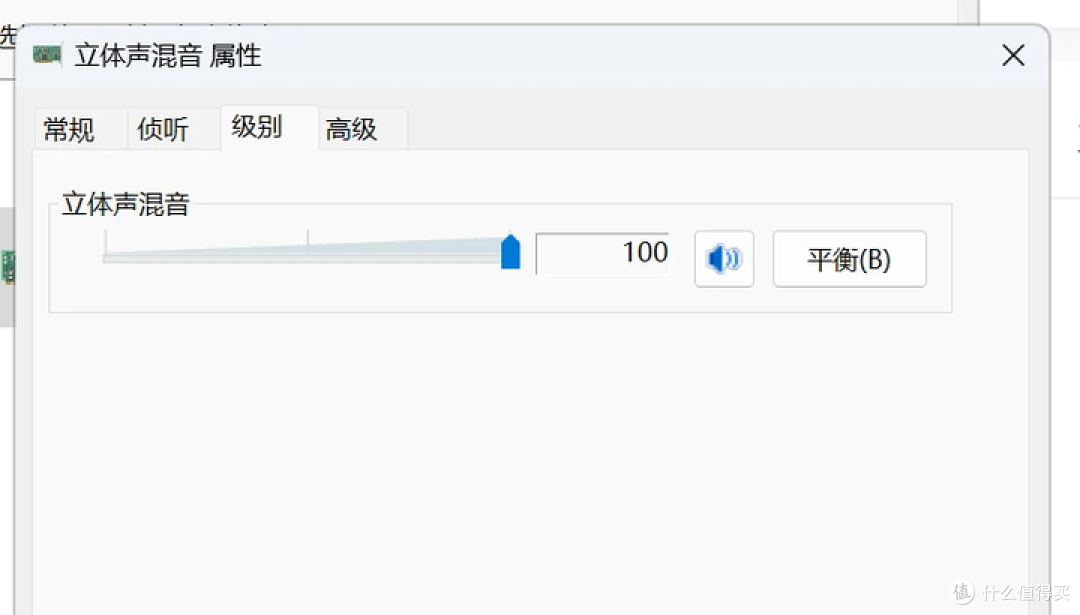

确认音量为100

主机端可以持续播放声音，推流机查看录制是否收到输出

至此主机端设置完成。

一般我这边习惯是从录制机上直接对USB3 Audio侦听此设备，这样对付一些延迟要求不高的场合完全够用了，而且在录制中也可以很容易发现音频是否正常输出

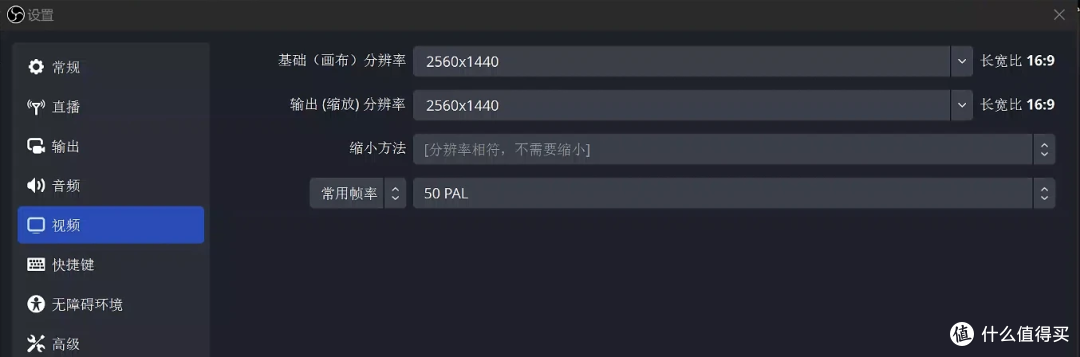

C 推流机OBS设置 设置基础画布尺寸与主机相同

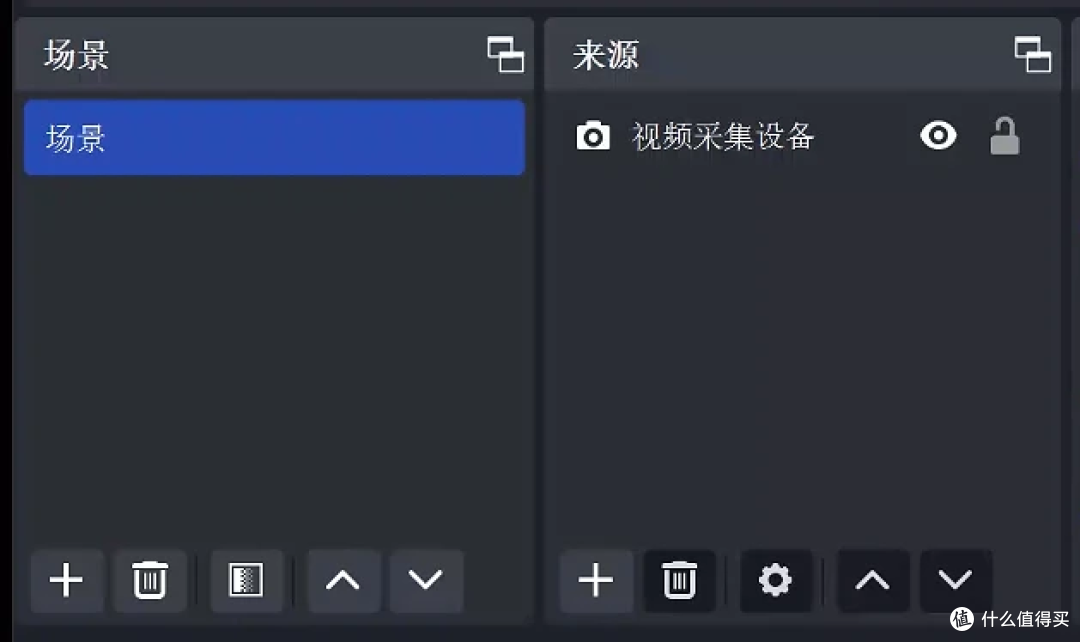

添加视频采集设备

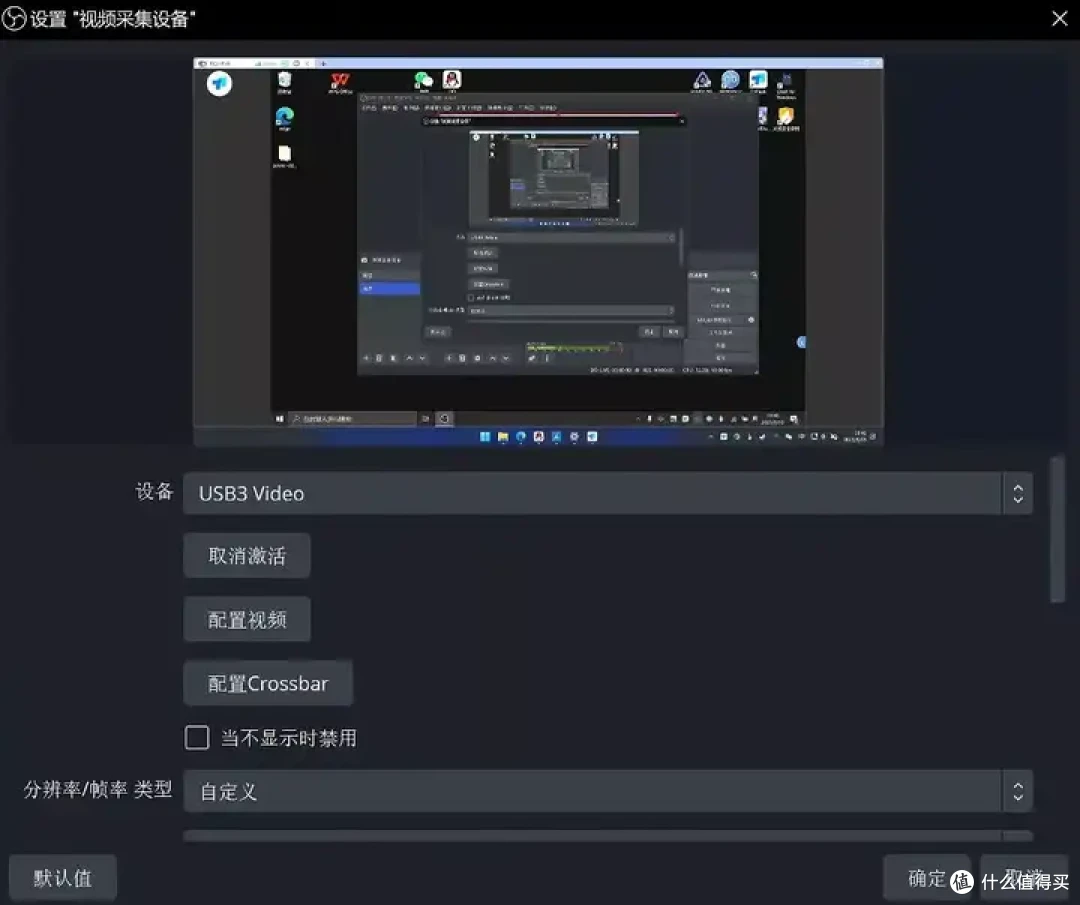

确定设备支持usb3.0，支持1080p60 yuv 色彩空间采集

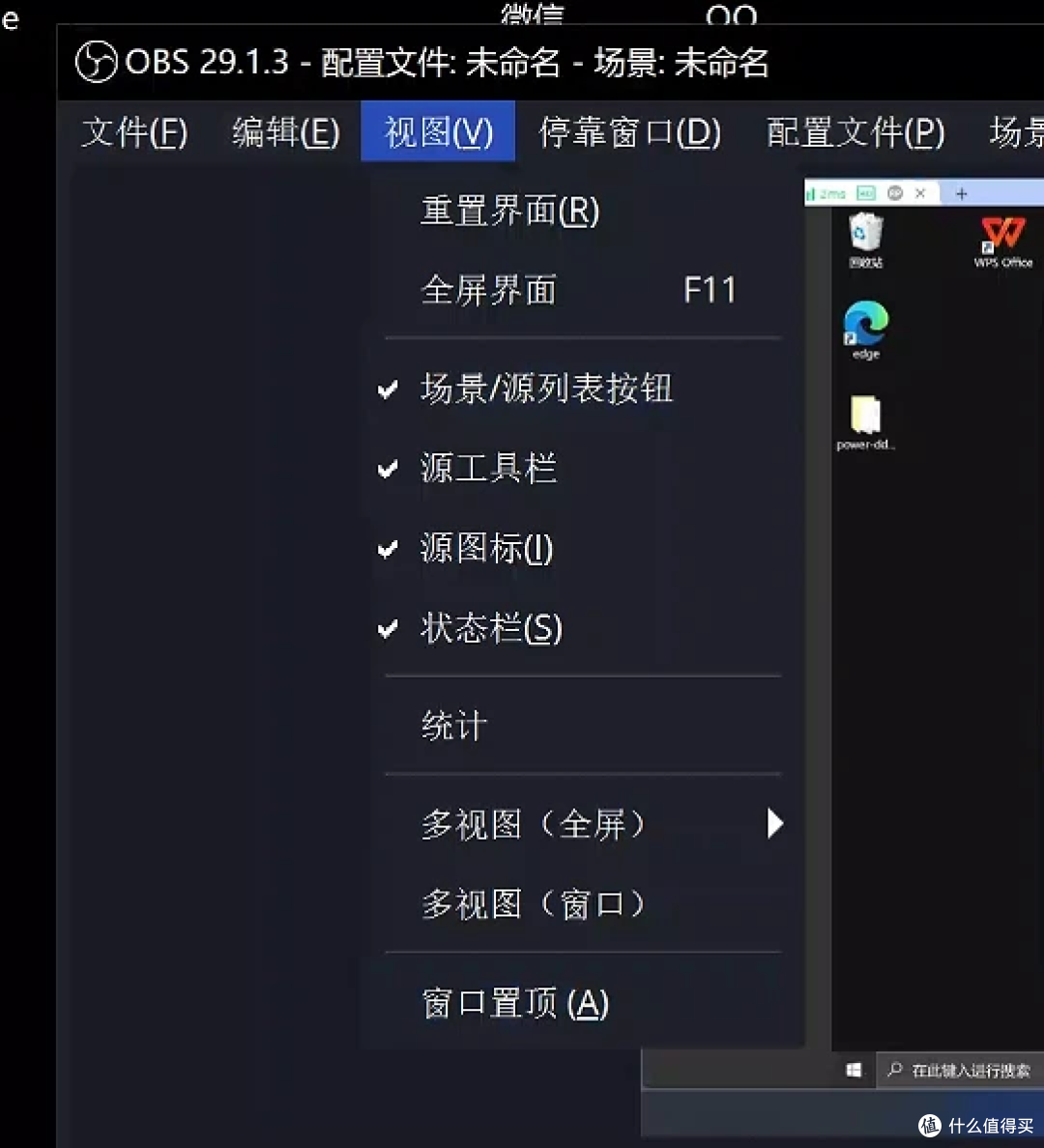

码率与编码设置上，尽可能采用高的码率与较慢的编码速度以提高视频质量，由个人情况自行确定，可通过统计信息判断硬件是否足够编码负载。

D 采集卡固件刷写设置 ms2130默认为1080p60 yuv2色彩采集，部分产品输出上限为1080p，但usb3.0能够支持到2k50p采集，这里进行固件刷写。固件刷写存在风险，请谨慎操作。具体参考下面地址【图吧小白教程】MS2130国产采集卡刷校色4K输出固件+备份教程 https://zhuanlan.zhihu.com/p/634052876

PS：4K1固件已知根本就不能用，所以不要刷，如果不幸刷了之后需要拆机短接引脚重置芯片恢复可刷写状态。

后续刷了固件1080P变糊的问题已经解决，简而言之，是显示器识别问题导致1080P默认输出频率变为29Hz，手动改回60Hz可解决问题
