回家后的疯狂科学 腰平取景器

双反相机(TLR)是摄影史上一种独特而经典的取景设备,其核心特征在于拥有两个垂直排列的镜头。上方的镜头负责取景与聚焦,下方的镜头则负责成像。这种设计要求使用者以低头俯视的姿态,通过腰平取景器观察磨砂玻璃上的影像,从而体验一种与主流单反相机截然不同的观看与拍摄方式。
01工作原理与内部构造
  1. 双镜头协同机制
    双反相机拥有两个物理参数完全一致的镜头。两镜头通过机械传动装置连接,当调整上方镜头在取景屏上聚焦时,下方镜头会同步移动相同距离,确保胶片成像清晰。

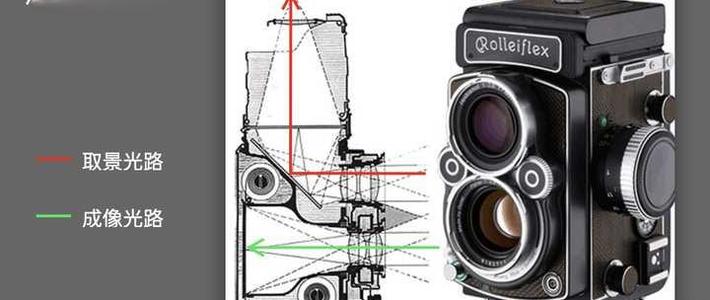

  2. 光路反射原理
    外部光线进入上镜头后,经机身内部一块45°角放置的反光镜反射,向上投射到水平的磨砂玻璃取景屏上。这一光学路径使得使用者可以低角度平视观察画面。
02取景与成像特点
特征维度取景系统(上镜头)成像系统(下镜头)
功能取景与聚焦传送影像至胶片
影像方向上下正向,左右颠倒上下左右均正向
影像大小与胶片大小一致(6×6厘米)实际底片尺寸

双反相机双系统差异对比

由于取景影像仅经过一次反光镜反射,磨砂玻璃上呈现的画面虽然上下方向正确,但左右方向是颠倒的。这种独特的视觉体验需要摄影师在构图时进行空间适应。20世纪30至40年代,以禄莱(Rolleiflex)为代表的双反相机曾广泛流行,其主要使用120或220卷片胶片,拍摄出经典的6厘米正方形底片。
03趣味科学实验:自制潜望镜
  1. 准备材料
    剪刀、小刀、2个牙膏盒、2块镜子、透明胶、双面胶。
  2. 组装光路组件
    将一个牙膏盒从中剪开,装入镜子。需确保镜子与盒壁成45度夹角(可在镜子后方垫45度直角三角形以稳固)。
  3. 加工观测口
    在另一个牙膏盒上方剪开一个观测洞口。
  4. 组合完成
    将两个牙膏盒拼插在一起,利用光的反射原理,即可实现通过潜望镜观察遮挡物外的景象。
