固态去耦合器安装施工中常见问题与整改措施

在管道杂散电流干扰防护固态去耦合器安装施工过程中，由于施工人员操作不规范、现场环境复杂、设备与材料质量不达标等原因，易出现各类施工问题，如极性接反、接地电阻超标、接线氧化接触不良、设备密封失效、安装点位不合理等。这些问题若不及时整改，会导致固态去耦合器防护失效，杂散电流持续侵蚀管道，缩短管道使用寿命，甚至引发安全事故。本文梳理施工中常见的各类问题，分析问题成因，制定针对性的整改措施，为施工人员提供故障快速解决方案，确保施工质量达标。

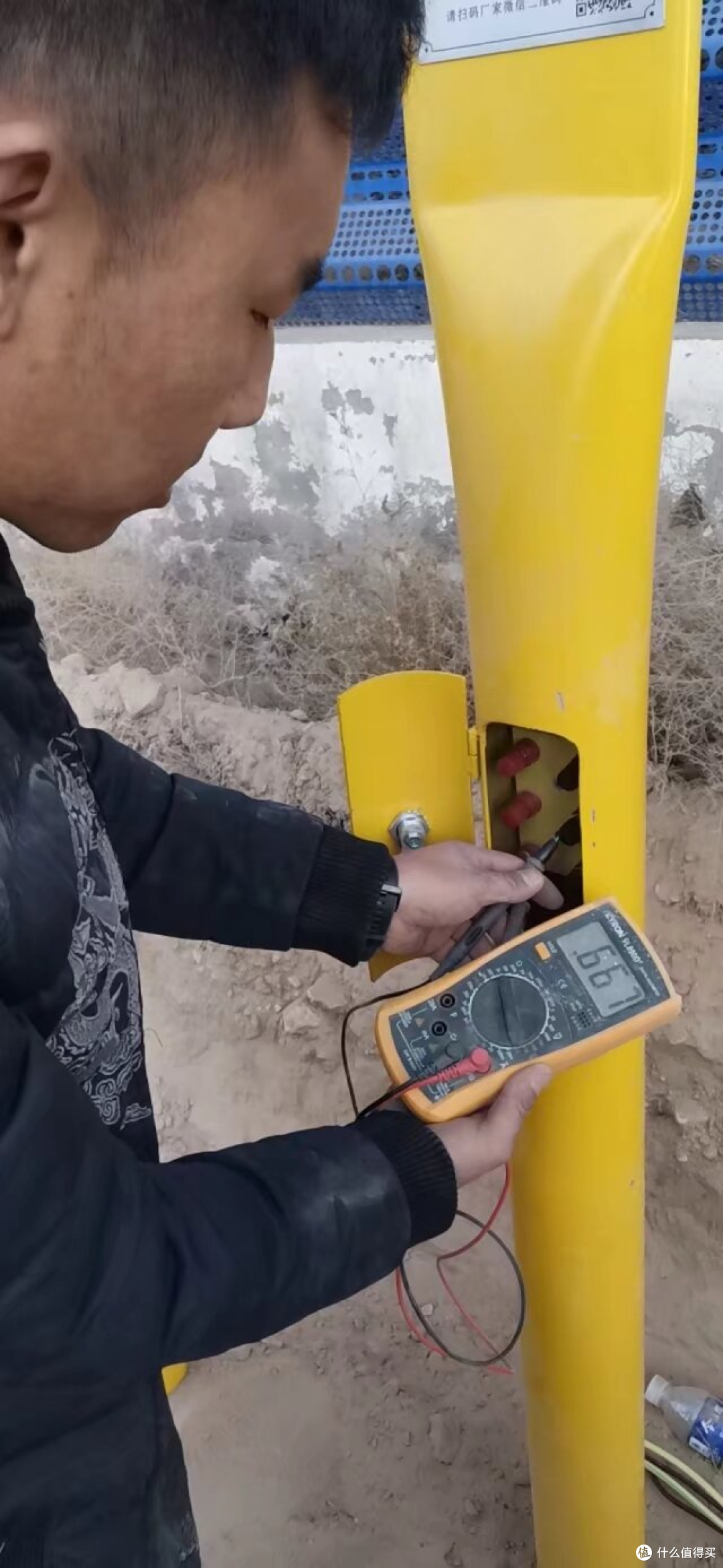

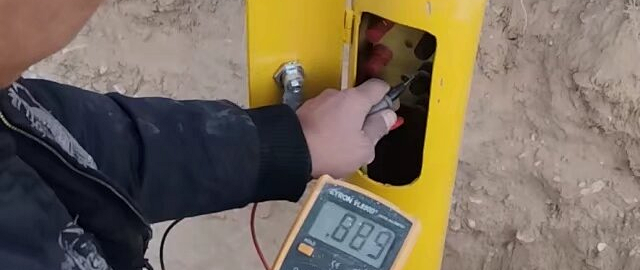

极性接反是施工中最常见的问题之一，其表现为固态去耦合器排流失效，交流干扰电压不降反升，阴极保护电位偏移，设备发热发烫，严重时会损坏设备与阴极保护系统。成因分析：施工人员未仔细核对设备端子标识，盲目接线；设备端子标识模糊，未提前检测极性；施工前未开展专项培训，人员对接线规范不熟悉。整改措施：立即断电，断开所有接线，用万用表检测设备极性，明确“管道接负极、接地极接正极”的核心原则，重新规范接线；接线完成后，复测管道保护电位与交流干扰电压，确认排流效果恢复，阴极保护电位稳定在安全范围；对端子标识模糊的设备，重新标注清晰的极性标识，避免后续接线错误；加强施工人员培训，重点强调接线极性要求，施工前安排专人核对接线方案，确保接线正确。

接地电阻超标也是高频问题，表现为固态去耦合器排流不彻底，交流干扰电压降幅不足，设备长期高负荷运行，易导致设备损坏，杂散电流防护效果不佳。成因分析：接地极埋深不足、降阻剂填充不实或用量不足；土壤电阻率过高，未优化接地方案；多极接地时极间距过小，相互屏蔽；接地极材质不合格，腐蚀严重；回填土未分层夯实，导致接地极与土壤接触不良。整改措施：深挖接地极至设计深度，补充填充降阻剂，确保降阻剂均匀包裹接地极全段，回填土分层夯实，避免出现空洞；对于土壤电阻率高的区域，增设接地极、更换高效降阻剂，采用水平接地与垂直接地结合的方式，或采用深井接地，增大多极接地间距至≥5m，消除屏蔽效应；更换腐蚀严重的接地极，选用合格的铜包钢或镀锌钢棒，做好接地极防腐处理；整改完成后，用接地电阻测试仪复测阻值，确保普通区域≤4Ω，强干扰区域≤2Ω，达标后方可进入下一环节。

接线氧化与接触不良问题，表现为设备运行不稳定，监测数据异常，杂散电流泄放不顺畅，严重时会出现断路、短路故障。成因分析：接线接头未做防腐密封处理，雨水、土壤湿气侵入导致氧化；接线时未清理接触点的油污、锈迹，接触电阻过大；电缆压接不牢固，螺栓紧固力矩不足；连接电缆选用不当，耐腐蚀性、抗老化性差。整改措施：断开氧化、接触不良的接线，清理接线端子与电缆接头的氧化层、油污、锈迹，涂抹导电脂增强导电性；重新用压线钳压接电缆端子，确保压接牢固，螺栓紧固力矩控制在10-12N·m；对接线接头进行双层密封处理，套热缩套管加热密封，外层缠绕防水绝缘胶带，潮湿、盐碱地等特殊环境需额外涂抹防腐密封胶；更换不合格的连接电缆，选用≥16mm²多股铜芯防腐屏蔽电缆，确保电缆性能符合要求；整改后，用万用表检测接触电阻，确保接触电阻≤0.01Ω，回路导通良好。

设备密封失效问题，多发生在潮湿、水下、防爆等特殊环境，表现为设备外壳进水、进尘，内部模块损坏，设备无法正常运行。成因分析：设备本身密封性能不达标，防护等级不足；设备安装时，密封接口未清理干净，密封胶涂抹不均匀；接线接口、设备固定处密封处理不到位；施工过程中设备外壳受到碰撞、划伤，导致密封破损。整改措施：更换密封性能不达标的设备，选用防护等级符合现场环境要求的固态去耦合器（如水下环境选用IP68级，防爆环境选用防爆型）；拆开设备密封接口，清理干净接口处的灰尘、杂物，重新均匀涂抹密封胶，确保密封可靠；对接线接口、设备固定处进行补充密封处理，加装防水格兰头、防爆密封胶等配件；对划伤、破损的设备外壳进行修复，无法修复的更换设备；整改后，对设备进行防水、防尘测试，确保密封无渗漏。

安装点位不合理问题，表现为杂散电流干扰无法有效抑制，管道局部腐蚀严重，设备运行负荷不均。成因分析：施工前现场勘察不充分，未精准掌握杂散电流分布情况；安装点位未选择在杂散电流入口处、管道绝缘接头两侧等关键区域；安装点位靠近强干扰源，导致交叉干扰；设备安装过于密集或稀疏，未按设计间距安装。整改措施：重新开展现场杂散电流检测，精准掌握杂散电流分布与干扰强度，调整安装点位，优先选择杂散电流入口处、管道与强干扰源并行段、绝缘接头两侧等关键区域；避开高压杆塔、变电站接地体等强干扰源，确保设备与强干扰源的安全距离≥5m；按设计间距调整设备安装密度，避免过于密集或稀疏，确保杂散电流能够全面、均匀泄放；整改完成后，监测管道保护电位与杂散电流分布，确认防护效果达标。
