ROG B850G吹雪 +RTX 5070TI+9900X+ProArt PA401燕麦白装机分享

「废话前言」
这次给大家分享的是华硕 ProArt PA401 燕麦白机箱的装机效果展示。
不同于市面上常见的非黑即白款机箱，新款 ProArt PA401 机箱采用了独特的“燕麦白”配色，视觉上温润低调，颇有几分复古机箱的既视感！机箱的侧板、前面板及顶盖在颜色与材质还呈现出微妙层次，此外，前置实木栅格也更具实木的观感，其它则于黑色版本保持一致，主打高效风冷散热。前置面板预装了两颗16032 大尺寸风扇，为平台硬件稳定运行提供有力保障。
装机采用白色硬件搭配，选用旗舰风冷超频三 RZ820 白色款，外观方正简约，易于搭配，散热规格也比较的足！选用华硕 ROG STRIX B850-G GAMING WIFI S MATX 主板，兼顾性价比与颜值！而为了优化 MATX 主板在机箱内的视觉留白，选用了追风者 PCI-e 4.0 竖装显卡支架安装，也会让装机效果更为的出彩一些！搭配的显卡则是索泰 ZOTAC GeForce RTX 5070 Ti SOLID WHITE，其交错的栅格条纹简约且富有层次感，感觉于机箱风格还挺搭的！Emmm... 那么废话不多说了，后看图描述，希望能够给到你一些有用的参考吧。

「具体配置」
CPU：AMD R9 9900X
主板：华硕 ROG STRIX B850-G GAMING WIFI S
内存：光威 GLOWAY 天策 DDR5 6000HZ C30 16GB×2 套条
存储：金士顿 KINGSTON NV3 PCIe 4.0 2TB
显卡：索泰 ZOTAC GeForce RTX 5070 Ti SOLID WHITE
散热：超频三 RZ820 塔式风冷白色款
电源：九州风神 DEEPCOOL 黄金统治者 PQ850G 白色电源
机箱：华硕 ProArt PA401 燕麦白

华硕 ProArt PA401 燕麦白机箱采用的是紧凑 ATX 中塔设计，官标 412×225×503mm（长宽高），体积仅为 47 升左右。
最大支持安装 ATX 主板，最长兼容 315mm 显卡，最高兼容 160mm 风冷散热器，最大兼容 170mm 电源等等等。

机箱前置采用实木竖向条纹进风格栅，左下角 PorArt 标识也从传统的黑金配色改成了浅黄配色，内置的防尘网依旧留有 PorArt LOGO。

机箱标配的风扇同样采用了燕麦白配色，前置预装了两把 16032 规格的大风扇。
只不过为了给长显卡腾出安装空间，这边将下面一颗替换为 14025 规格的风扇。

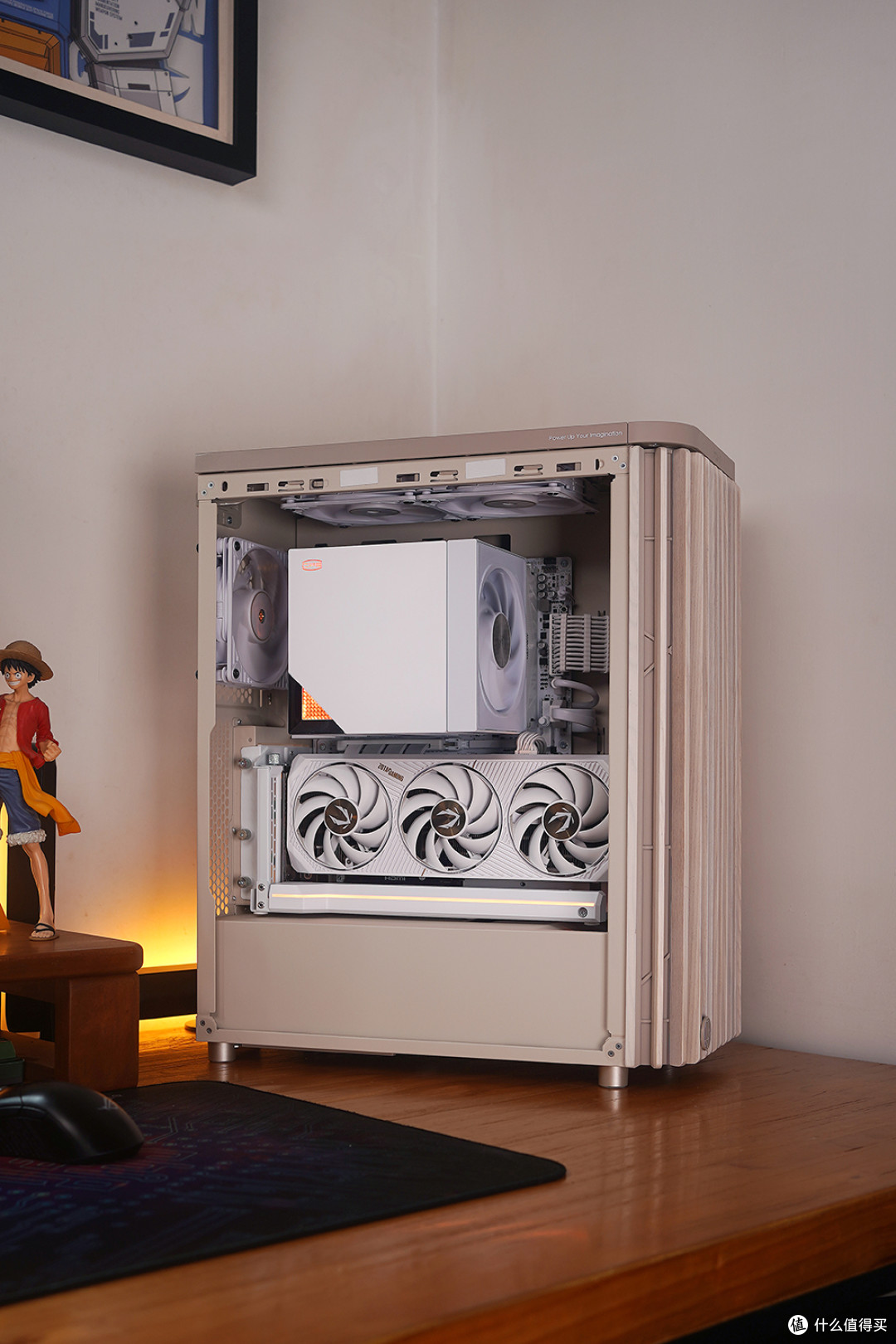

ProArt PA401 非常适合用来搭建风冷平台，其紧凑型机身设计带来了更短的风道，有助于提升散热效率。
燕麦白配色款，这边搭配白色硬件看着也还不错，实际搭配黑色硬件的话，也能呈现出别样的视觉层次感。

选用颜值主板 —— 华硕 ROG STRIX B850-G GAMING WIFI S 主板。
作为当下热门的 B850 MATX 主板，其不仅具备有不错的用料规格与功能拓展，更采用了“吹雪”主题白色设计，颜值外观好看！非常适合打造白色主题装机方案。

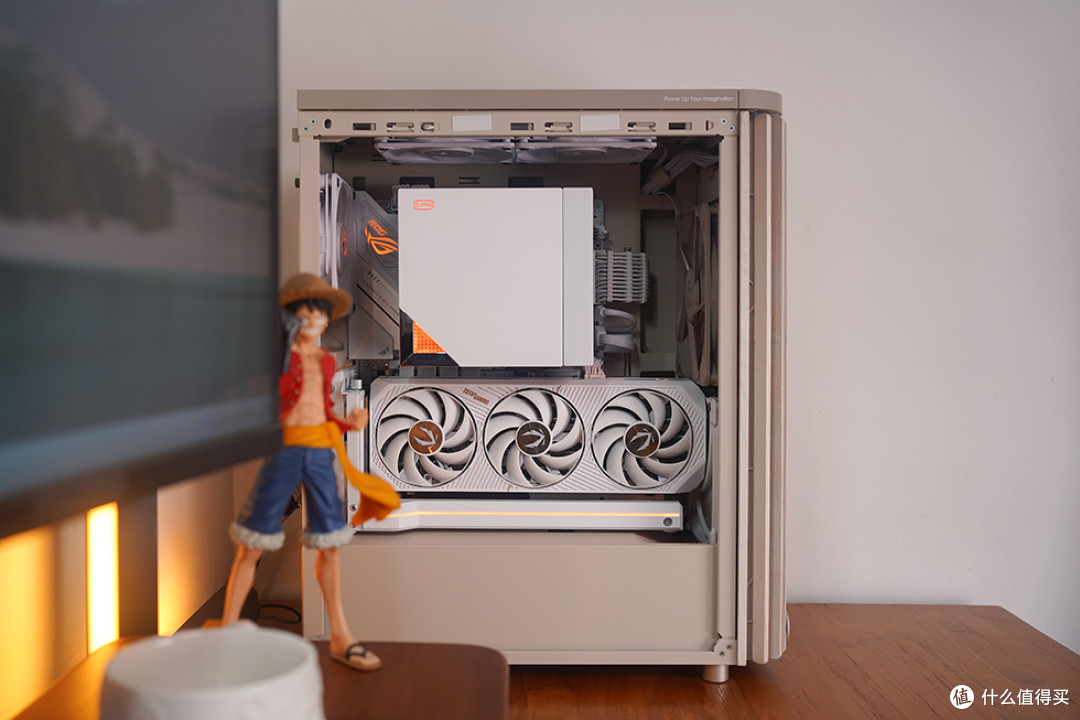

为了优化 MATX 主板在机箱内的视觉留白，选用了追风者 PCI-e 4.0 竖装显卡支架安装，也会让装机效果更为的出彩一些！
搭配的显卡则是索泰 ZOTAC GeForce RTX 5070 Ti SOLID WHITE，其交错的栅格条纹简约且富有层次感，感觉于机箱风格还挺搭的

这张显卡的尺寸还是挺友好的！整体造型纤薄修长，官标规格为 315mm×117mm×43mm。
对于 PA401 机箱来说，正常安装完全不成问题！
但没想竖装支架也会占用一定的空间，好在通过更换前置风扇，刚好能腾出所需的余量！不多不少，刚刚好！

选用旗舰风冷超频三 RZ820 白色款，具备强大的热管规格（ 4×8mm+4×6mm 组合排列）。
外观也是比较的简约好看吧！四四方的造型，全铝 CNC 阳极喷砂工艺顶盖，融入三角几何 ARGB 发光元素。

采用双塔双风扇设计，中置 14030 超规格风扇，同噪音下对比常规 12025/14025 尺寸风扇风量更大。
前置风扇采用非常规设计，配备全铝 CNC 包边，无风扇扣条设计，与散热器本体浑然一体，呈现出更加一体化的视觉效果。
此外，前置风扇采用三挡滑轨结构，可灵活调整高度以兼容内存高度。

选用白色内存 — 光威 GLOWAY 天策 DDR5 6000HZ C30 16GB×2 套条。
简约的外观会比较的百搭耐看！采用单条容量 16GB ，默认频率 4800HZ ，XMP 3.0 频率 6000HZ，时序 CL-30-38-38-77，电压 1.35V。

为了统一配色，后配添置了三颗华硕 ProArt PF120 白色款无光风扇。

PF120 风扇主打高性能与便捷安装，具备以下特点：
● 优化 28mm 厚度：比标准 25mm 风扇更厚以提升性能，又比 30mm 风扇薄，确保了更好的机箱兼容性。
● 高性能电机：采用三相六极电机，运行平稳，噪音和振动控制出色。
● 精工轴承座：CNC 精铣黄铜材质，保障风扇长期稳定、耐用。
● LCP 材质扇叶：使用液晶聚合物打造，在高转速下形态更稳定，当下高端风扇的标志。
● 紧密叶片间隙：扇叶与扇框间距仅 0.5mm，能有效减少气流湍流，降低噪音。
● 便捷菊链连接：专利接口支持风扇串联，无需繁琐理线，特别适合多风扇安装场景。

风扇包装采用牛皮纸包装，简约风格设计，正面彩色贴标示意风扇外观型号规格等信息，牛皮纸面用细线条的 ProArt 标识点缀。
包装背面左侧黑底图案描述风扇卖点：三档风扇调速控制器（三联包独有）、LCP 扇叶、三相六极电机、CNC 精铣黄铜轴承座，右侧性能规格描述，还有附件描述等信息。

附件包含有快速安装指南和保修卡，配件有三档调速控制器、3 条连接线、3 套自攻螺丝。

风扇正面中间 CNC 铣削黄铜轴承壳，内部集成钢制电机芯与 LCP 框架，以此实现出色的制造精度、严丝合缝的公差控制以及持久的可靠性。
风扇背面内部的三相六极风扇电机，采用低频率运行模式，实现更稳健顺滑的性能，能显著抑制噪音与振动。
扇叶为 LCP（液晶聚合物复合材料），具备卓越强度、极低热膨胀和天然阻尼特性而备受推崇，从而保障了高性能的稳定输出与运行精准度。

ProArt PF120 三联装的风扇默认已经菊链安装好状态。

菊链模块采用按压卡扣式设计，拆装快捷且稳固，一侧一边是公母 10 针接口，另一边则是触点连接模块。
风扇边框与卡扣采用一体设计，便于收纳固定，同时也加强风扇菊链的稳定性。

连接线是个母头，与本体的碰针公头连接，按压即可扣入固定，非常方便。

控制器正面延续了与风扇本体一致的六条装饰线设计。
中间的三个 LED 分别对应 3000、2200、1400RPM 三档最高限速。
右侧印有 ProArt 标志的按钮用于按顺序切换档位。若 PF120 未接入该控制器，则默认以最高 3000RPM 运行。

华硕 ROG STRIX B850-G GAMING WIFI S 主板。
包装延续了这个系列的设计风格，正面冰雪场景，搭吹雪姬与主板渲染图展示，型号及品牌标识采用镭射印刷工艺处理，右下角 AMD RYZEN B850 标识。
包装背面图文展示具体的规格信息。
内附件包含有：主板本体、说明书、吹雪贴纸与卡片、M.2 螺丝垫片、SATA 数据线、M.2 导热垫、WI-FI 天线等等等。

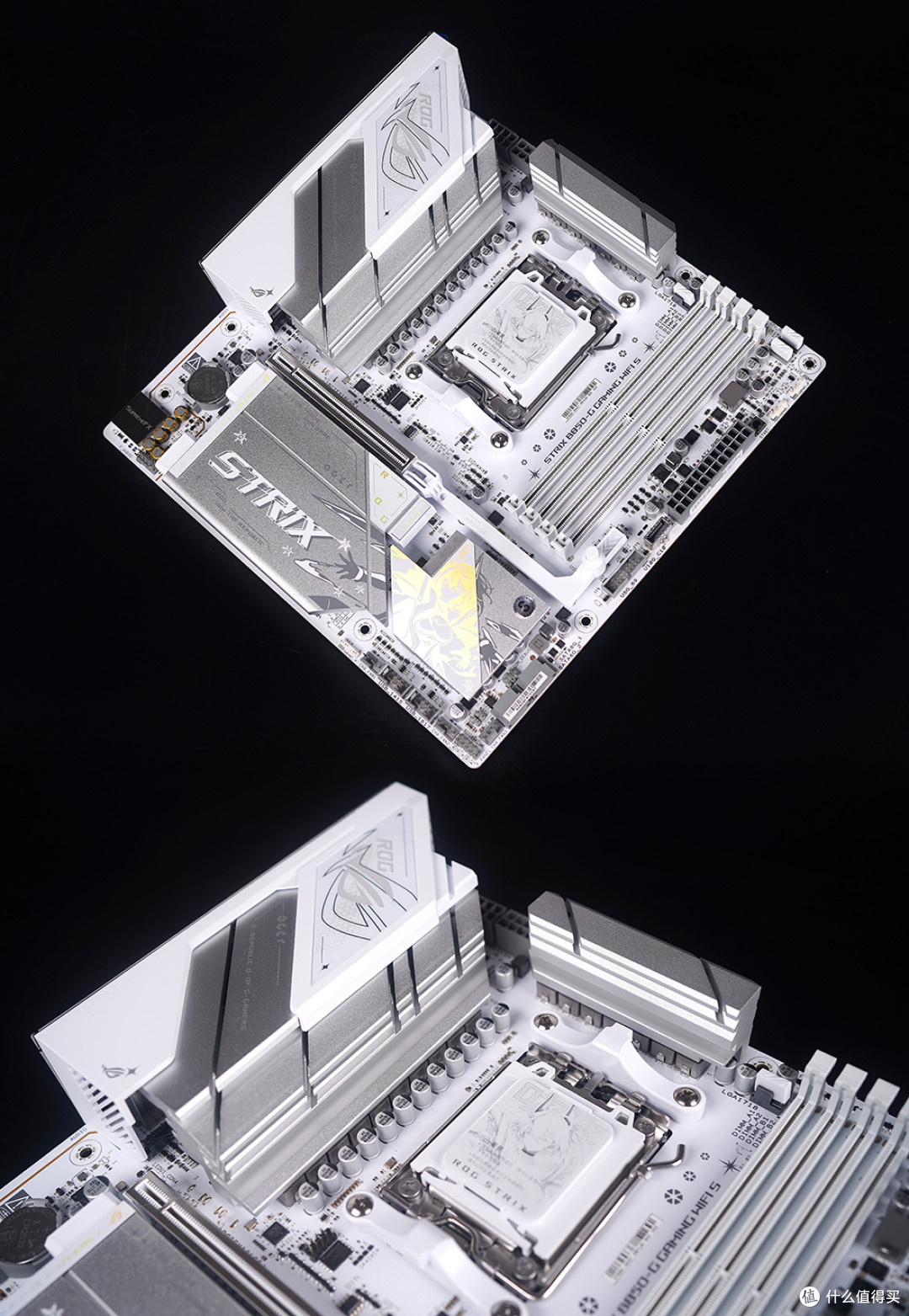

主板正面白色 PCB 搭配银白配色的大面积散热模块，表面 ROG STRIX 吹雪姬图案元素装饰点缀。
背面 PCB 为浅灰色，同样也带到了 ROG STRIX 吹雪姬图案元素装饰点缀。

采用标准 MATX 版型规格，8 层 PCB 规格，采用 14+2+1 相 80A 供电，搭配高品质电感与耐用性电容，两侧散热模块做了多层切割与斜条纹，有效增加散热面积，内置高效散热垫，确保供电在高负载下的稳定运行。

配备了双 8PIN CPU 供电接口，支持平台的高负载运行以及超频场景需求，充分满足锐龙 9000 系列处理器的高功耗运行需要。

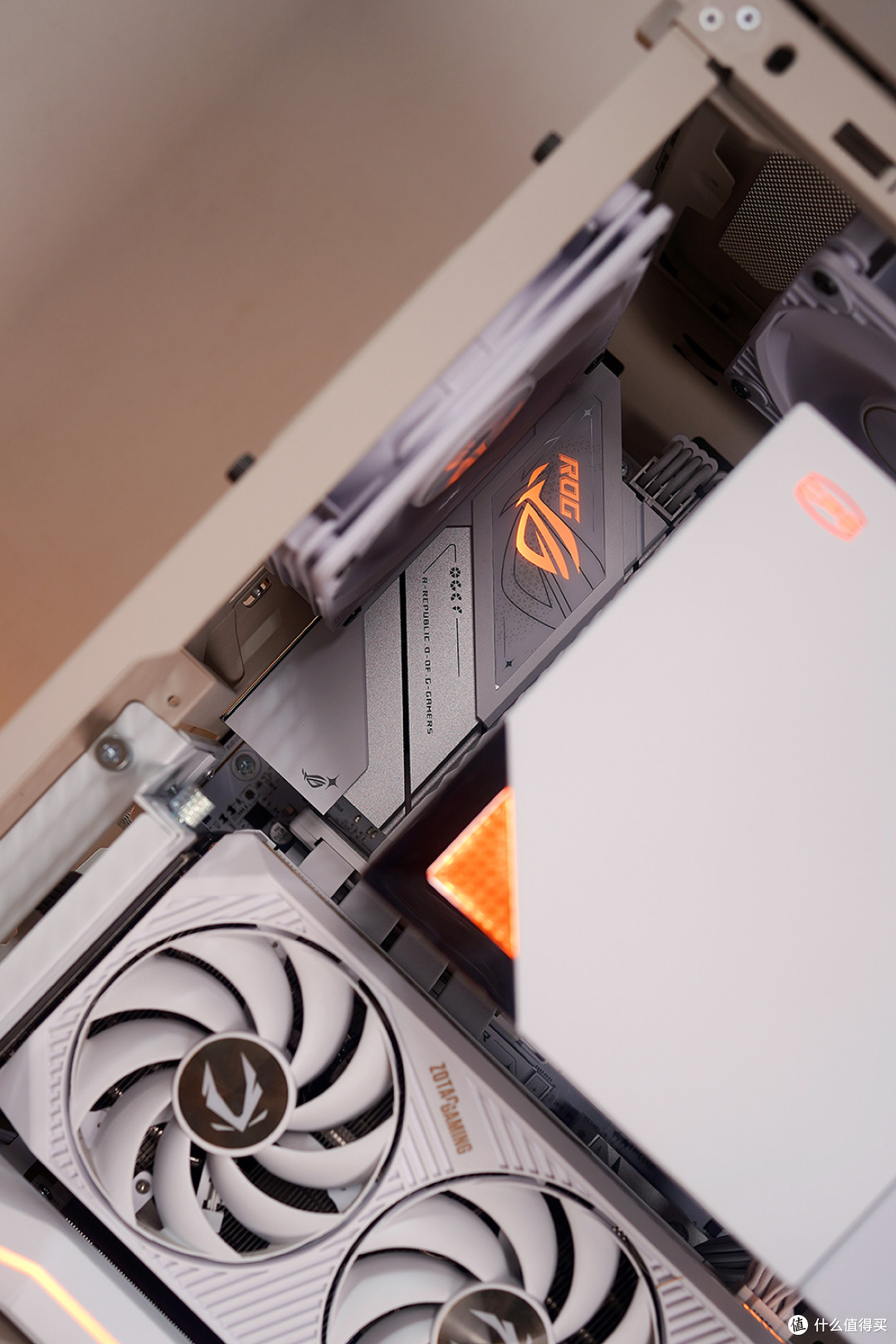

一体式 I/O + VRM 散热装甲上，镶嵌着支持 ARGB 灯效的 ROG 标志灯牌。
I/O 提供了 1× HDMI & DP 接口、4× 蓝色 USB 5Gbps ( Type-A )、2× 红色 USB 10Gbps ( Type-A )、1× USB 10Gbps ( Type-C )、2× 黑色 USB 2.0 ( Type-A )、1× USB 20Gbps ( Type-C )、1× 2.5G网线接口、WiFi 7 天线接口、3.5mm 音频口、光纤数字音频接口、重置 CMOS 按键、BIOS 更新按键。

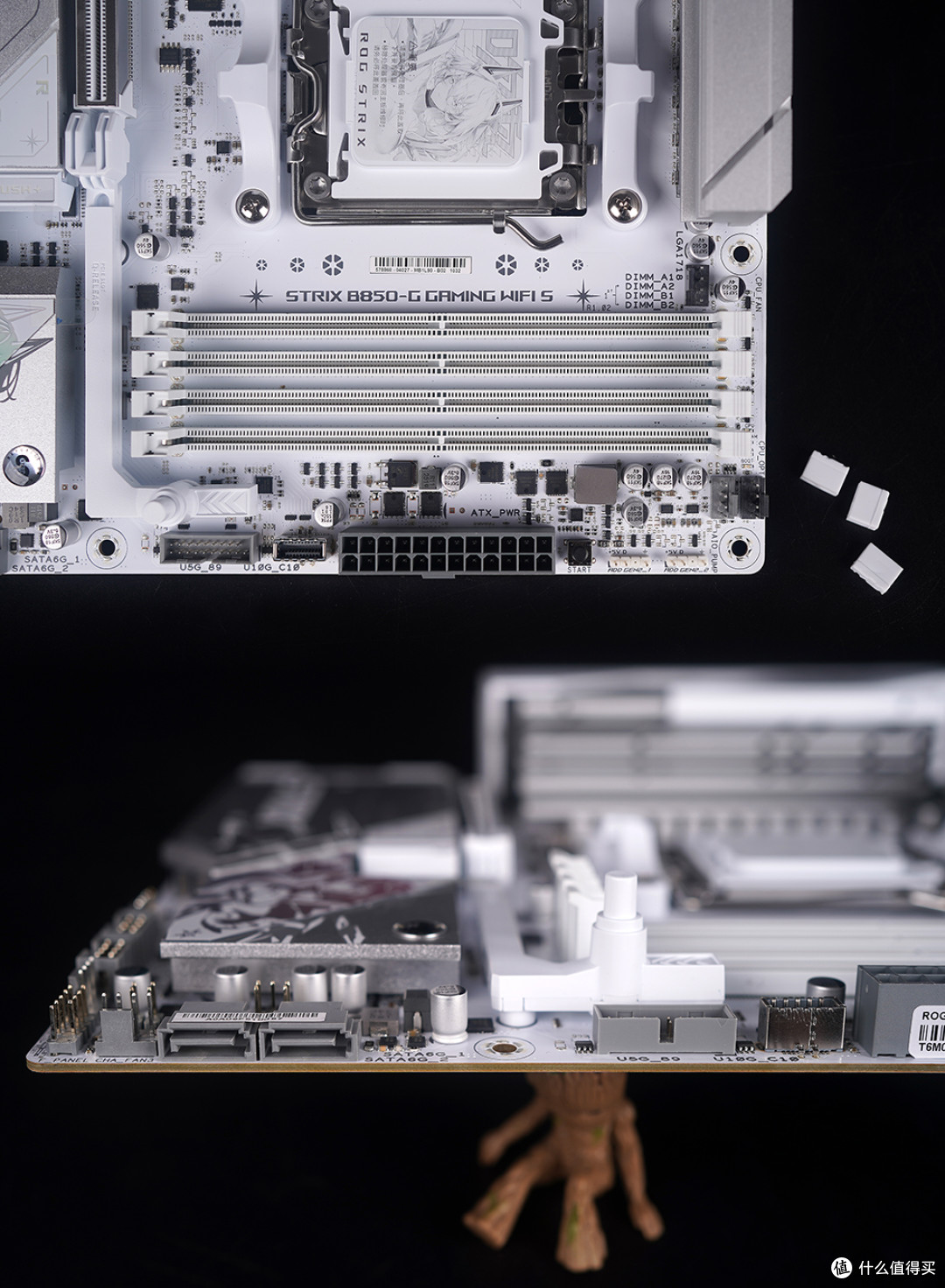

四条 DDR5 内存插槽，采用单边卡扣设计，颜值更一体化，AEMP 增强型内存配置文件可发挥内存的彪悍性能，最高可达 8000MT/s。
上沿三个 4PIN PWM FAN 接口，两个 5V ARGB 接口，配备有 Debug LED 纠错灯，方便玩家排查故障。
24PIN 供电接口旁为前置 USB 3.0 与 Type-C 10GB 接口，提供了两个 SATA 6GB 接口，支持组 RAID 磁盘阵列。

主板的下沿：机箱跳线接口、2× USB 2.0 接口、3× 4PIN 风扇、1× HD 音频接口。
音频部分，采用喜闻乐见的独立区域设计，采用高端 ALC1220P 音频芯片，还配置了高品质音频电容与 SAVITECH SV3H712 放大器。

下沿区域几乎被整块 M.2 散热装甲覆盖，按下右上角 “ PUSH ” 按钮即可轻松弹起。
其下方并列排布三个M.2插槽，需特别注意通道规格安排：
第一槽：CPU 直出，PCIe 4.0 ×4
第二槽：CPU直出，PCIe 5.0 ×4（位于中间位置）
第三槽：芯片组直出，PCIe 4.0 ×4
此外，主板背面底部还设有一个额外的 M.2 插槽（第四槽），同样由芯片组提供通道，支持 PCIe 4.0 ×4。

显卡选用索泰 ZOTAC GeForce RTX 5070 Ti SOLID WHITE，包装采用简约风格设计，正反面均配有显卡渲染图，搭配 SOLID 系列标志性斜面条纹为背景。
其它则是 NV GEFORCE RTX 5070 Ti 统一的型号图标，还有一些显卡的卖点描述。

显卡外观以纯白色为主，辅以金色点缀，正面采用交错的栅格条纹交错排列，与三个 90mm 风扇营造出一种简洁的几何美感。
风扇采用高强度新型复合材质，增加环形导流风罩，优化叶片曲率，增加结构稳定性，可以有效降低风噪，提升风量、风压和垂直风流穿透力，提升散热效率。

显卡尺寸为 315mm×117mm×43mm，具备有非常不错的兼容性，两侧均为大面积外露式鳍片设计，增加通风量加强散热。
显卡侧面一侧 NV GEFORCE RTX 金色标识牌，另外一侧 ZOTAC GAMING & LOGO 信仰灯。
信仰灯可通过自家灯控软件，具备 1600 万色及多种灯效循环模式自由调节。

金属背板部分，表面搭配系列标志文字与简约的图案装饰。
末端采用大面积散热开孔设计，通过贯穿式的风流，强化显卡的散热效能。

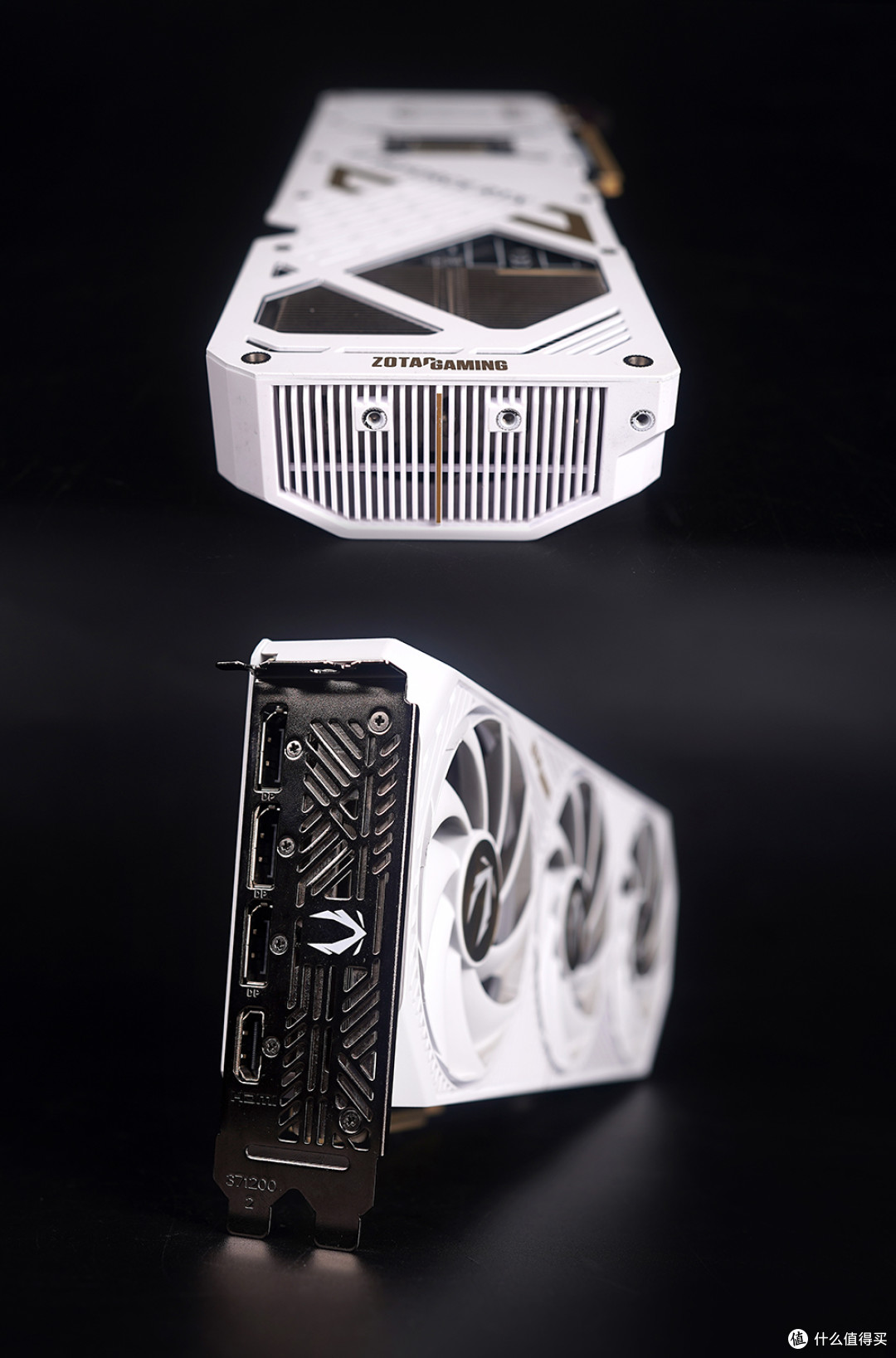

显卡末端位置还蛮精致的！类似于汽车进气栅格的造型，另配有三个螺丝孔，用于第三方配件固定显卡。
采用标准双 PCI 挡板，输出接口方面，提供了三个 DP2.1 和 1 个 HDMI 2.1 接口。

搭配散热器超频三 RZ820 旗舰塔式风冷，包装采用简约设计风格，带散热本体图案展示，辅助简单的三角图案修饰，看着很有设计感。
包装背面清晰列出产品的详细参数规格及核心卖点，方便用户快速了解产品性能。
内部附件均配有独立的包装保护，配件包括支持全平台的镀镍金属扣具，此外，还附带一根一拖二风扇转接线和一管 EX90 高性能硅脂。

散热器本体采用一体式双塔双风扇设计，整体造型方正硬朗，尽显其旗舰级定位，官标 161×150×165mm（长宽高）。
整体白色处理，兼具颜值外观与与抗氧化，鳍片采用扣 Fin + 折 Fin 工艺，具备有可靠的牢固性，还能降低侧边气流的紊流和泄漏。
单塔配备 45 片鳍片，双塔合计 90 片，鳍片间距 2.5mm ，属于黄金比例设计，可兼顾散热性能与气流的通畅。

前置风扇采用非常规设计，配备全铝 CNC 包边，无风扇扣条设计，与散热器本体浑然一体，呈现出更加一体化的视觉效果。
此外，前置风扇采用三挡滑轨结构，可灵活调整高度以兼容内存高度。

全铝 CNC 阳极喷砂工艺顶盖，融入三角几何 ARGB 发光元素。
顶盖为磁吸式结构，可以轻松拆卸，拆卸后呈现出别样的视觉效果，貌似也还不错！说好听点的话！也就是玩家可在简约感与工业感之间自由切换。

中置 14030 超规格风扇，同噪音下对比常规 12025/14025 尺寸风扇风量更大。

散热器底部采用大面积的纯铜镀镍微凸精雕底座，能够精准贴合 CPU ，保障散热效果。
预涂了导热硅脂，还是不一样的间隙式涂发，据说是可以避免硅脂溢出。
配备强大的热管规格，采用的是 8 根超规格热管（ 4×8mm+4×6mm 组合排列），此外，底座上方额外搭载了一块规格十足的被动散热模块，进一步增强散热性能。

选用机箱 ProArt PA401 燕麦白，机箱外观视觉上温润低调，颇有几分复古机箱的既视感！
采用的是紧凑 ATX 中塔设计，官标 412×225×503mm（长宽高），体积仅为 47 升左右。
除了玻璃侧透版本外，另还有 MESH 开孔版本与不透版本。

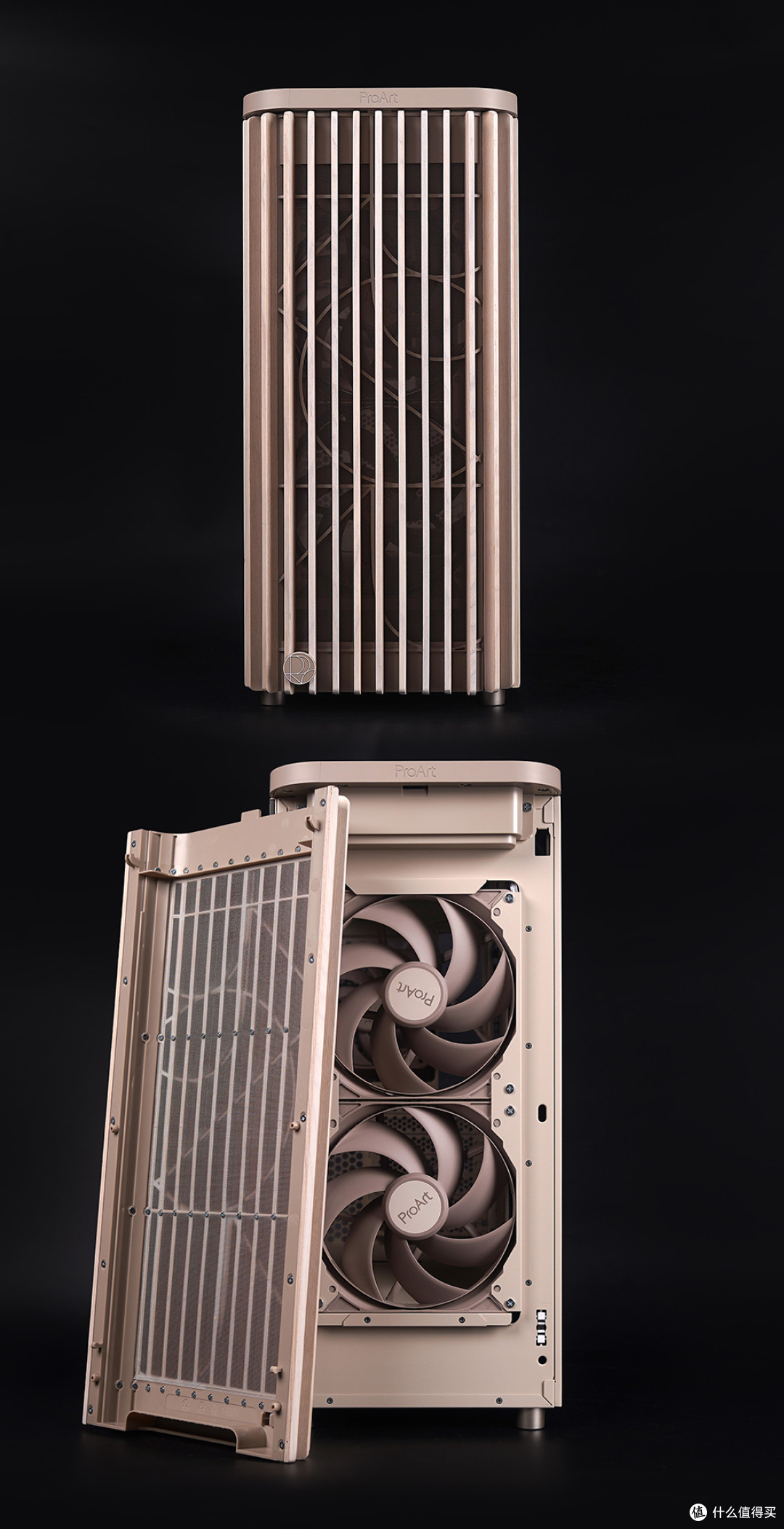

前置面板可轻松卸下，内置有防尘网设计，此外，可见格栅面板融入了 ProArt 元素修饰，下沿还有 ProArt 标牌点缀。
里头出厂即给到了两把 16032 超规格大风扇，确保其有着充足的进风量。

前置顶部 I/O 接口，从左到右分别为风扇调速开关、USB 3.0 ×2、音频接口、USB 3.2 Gen2×2 Type-C 20Gbps接口、重启按键、锁定锁、开机键。
顶部 MESH 网面，采用抽拉式固定，内置可拆卸的风扇支架，支持安装 120/140×2 风扇，支持安装 240/280 冷排规格。

机箱尾部采用大面积散热开孔，上沿支持出厂标配了一个 12038 性能风扇，全段式 7 个 PCI 挡板安装位（可支持市面上大部分的垂直转接架）。
此外，左侧还给到了一排束线扣，可以用来整理位置上的线材，提升主机的整洁度与美观性。
机箱两侧面板的开启，设计有开关（其中右侧还带有锁定功能），按下即可取下面板，操作非常轻松便捷。

机箱内部支持安装 ATX / MATX / ITX 主板，塔式风冷最高支持 160mm，显卡最长 315mm。
下沿电源仓的右侧，同 PA601 一样采用斜面导流板设计，更易于前置风流导向 CPU 与显卡位置。

机箱背部内给到了 34mm 的理线空间，给到玩家充足的走线空间。
相关线材出厂预整理，并配备了三条大号的魔术贴，理线工作着实可以轻松不少，此外还附带有风扇集线器。
存储方面，背部有多孔位的硬盘安装面板，电源仓内部有一个 2.5/3.5 寸硬盘双位抽拉支架。
电源兼容性方面，最大支持安装 170mm ( 但需拆卸掉位置上的硬盘支架）。
