工业内窥镜的技术逻辑拆解：六大核心模块，看懂工业内部视觉检测

导语: 在航空发动机、燃气轮机、风电齿轮箱、压力容器、海工管道这些封闭腔体检测场景中，工业内窥镜是典型的 “无损检测刚需设备”。很多人对内窥镜的认知还停留在 “一根带摄像头的软管”，但实际上，一台高性能工业内窥镜是光学、光电传感、照明、图像算法、精密机械、三维视觉多学科交叉集成的产物。 它的核心目标很简单：在不拆解工件、不破坏结构的前提下，进入狭窄、封闭、光线极差的内腔，完成清晰成像、灵活扫查、缺陷定量测量。本文从六大核心技术模块出发，梳理底层原理与工程价值。

一、光学成像系统：微型化高清成像的根基

成像是所有检测能力的基础。工业内窥镜探头直径往往只有几毫米，要在极小空间内实现高质量成像，核心方案是多层复合透镜组搭配高密度光电传感器（CMOS/CCD），配合非球面镜片校正畸变、色差等像差，完成光学系统微型化。 和消费级摄像头不同，工业内窥镜光学系统需要兼顾景深、耐温、抗反光。高端型号搭载的 CMOS 传感器可支持 4K 分辨率，配合内置 HDR 技术，在明暗反差巨大的腔体内部，动态保留亮区和暗区细节，避免裂纹、点蚀等缺陷被强光眩光或者黑暗淹没。 简单来说：光学镜头负责汇聚光线形成物像，光电传感器完成光信号到电信号的转换，这是 “能不能看见缺陷” 的第一道门槛。

二、照明系统：封闭腔体的专属光源方案

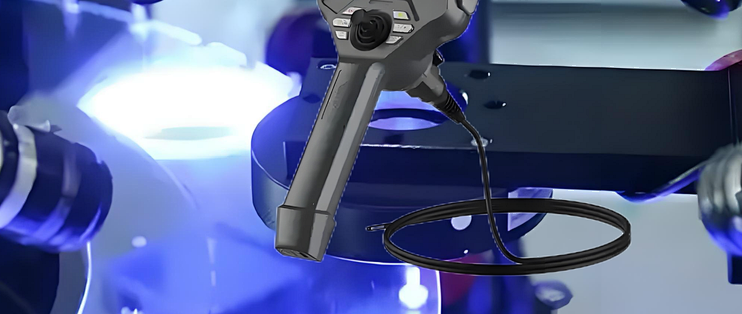

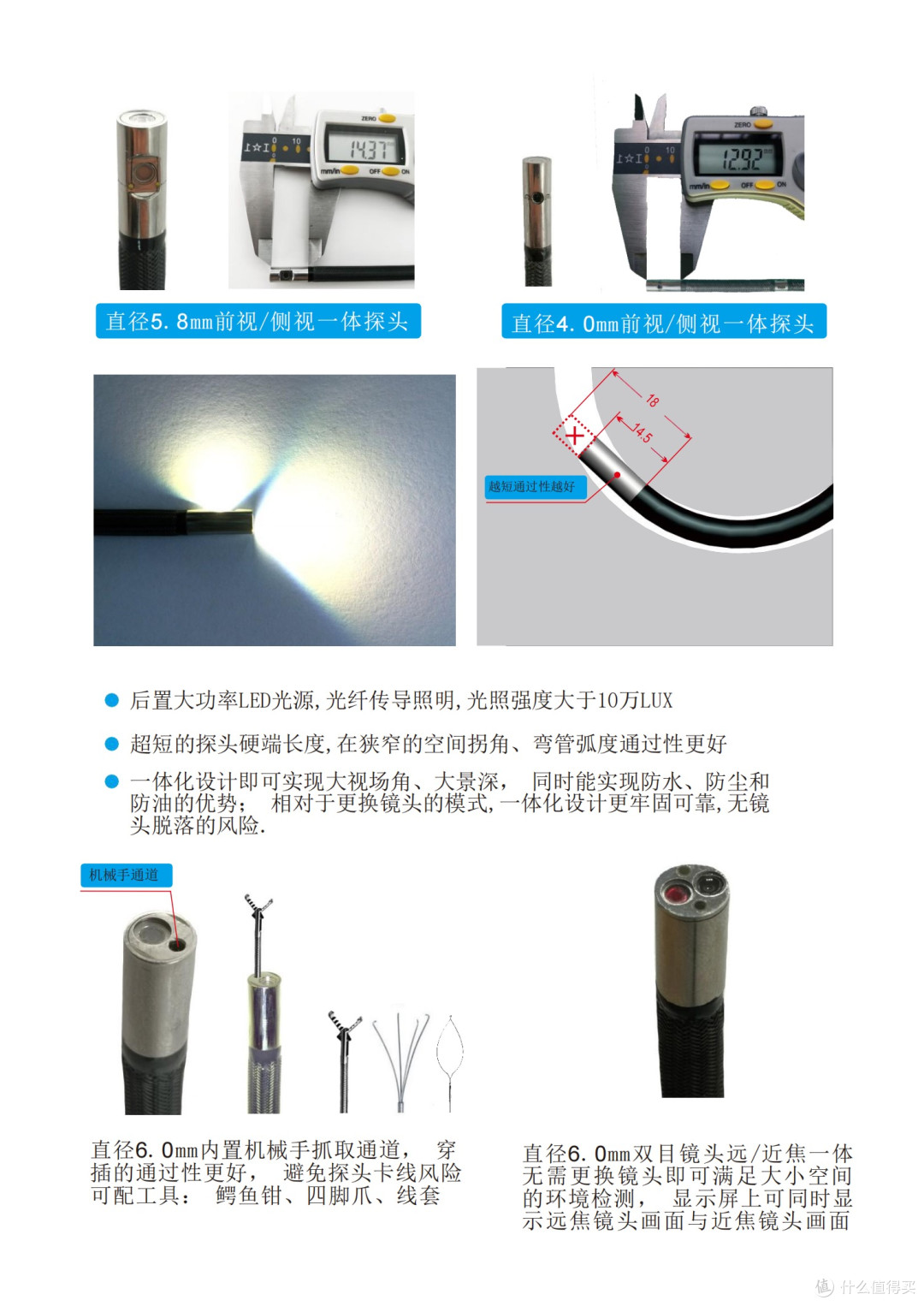

内腔检测环境天然无光，照明系统直接决定成像质量，主流分为光纤导光与前端 LED 照明两条路线。 光纤导光依靠光的全反射原理，光源主机发出的冷光通过光纤束传导至探头端部，光源主体后置，探头端无发热，耐高温性能优异，适合高温工况、燃机、发动机热端检测。 前置 LED 方案将微型 LED 灯珠集成在探头头部，光路更短、结构紧凑、亮度连续可调，是当前一体化手持内窥镜的主流方案。缺点是灯珠本身有温升，使用温度上限低于光纤方案。 两种路线没有绝对优劣，选型核心依据被测环境温度、反光材质、检测距离。

三、后端图像处理算法：从 “拍到画面” 到 “识别缺陷”

工业现场干扰极多：金属强反光、油污、水渍、不均匀光照，原生图像往往很难直接判读。因此内窥镜内置自适应图像处理算法，可以实时动态调节画面对比度、色阶、增益，压制反光、提升缺陷边缘辨识度。 更高阶机型搭载多光谱成像能力，通过特定波段光源照射工件表面，捕捉可见光下人眼无法分辨的色差差异，对微小疲劳裂纹、早期腐蚀、表面脱层等隐性损伤有更好的检出能力。这也是 AI 缺陷识别功能的前置基础。

四、探管材质与结构设计：决定设备可达性与耐用性

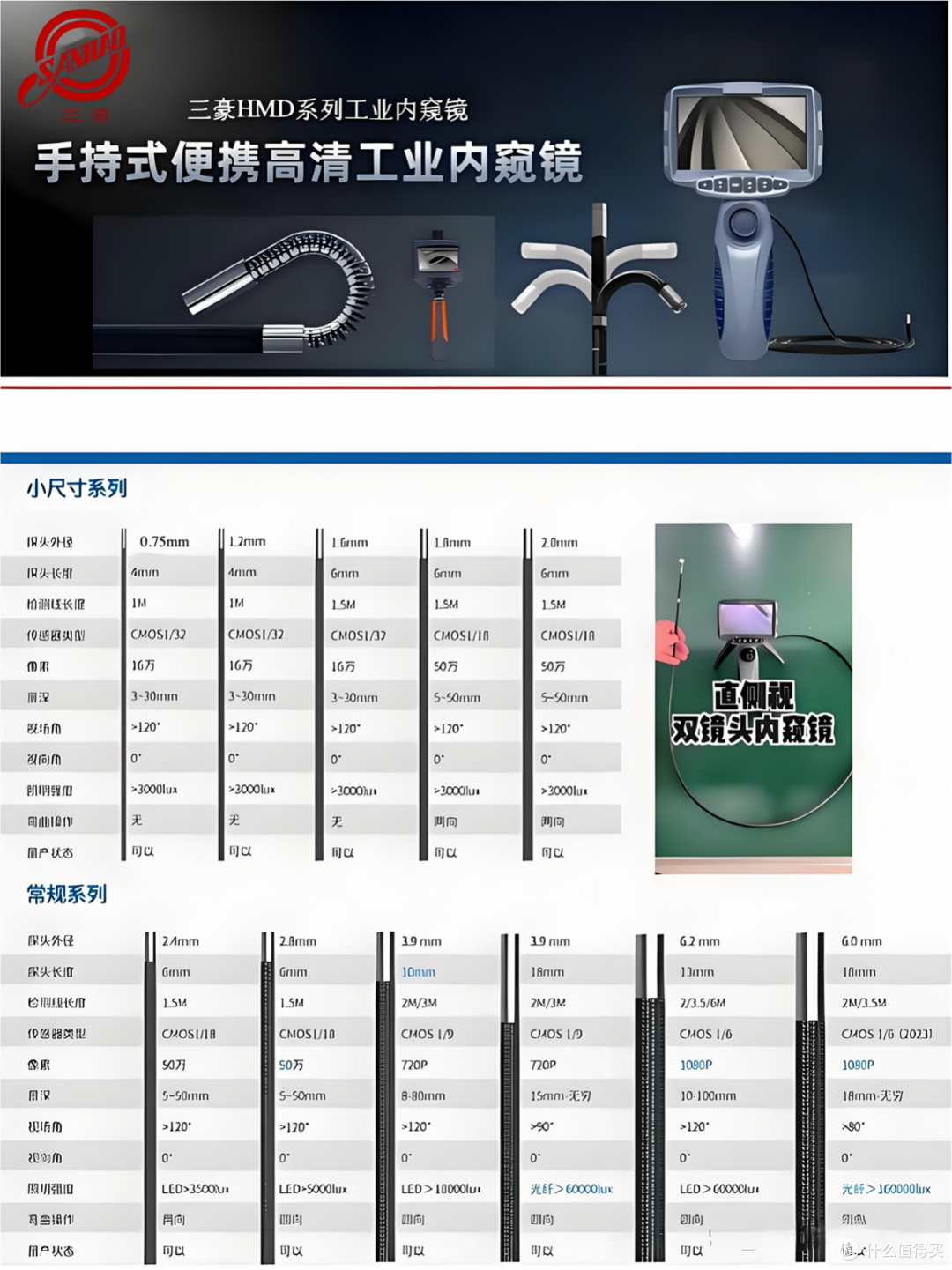

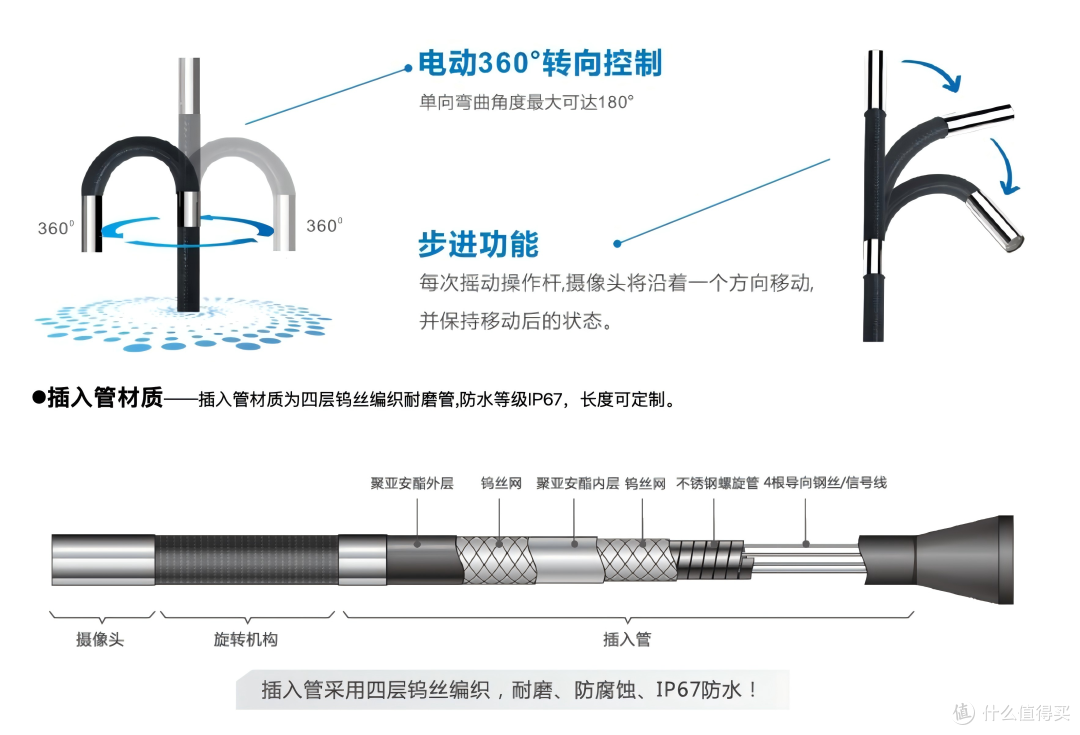

探管是内窥镜进入复杂腔体的载体，也是机械可靠性的核心。它不是简单的软管，属于复合结构：外层耐磨防护层、中间支撑骨架、内置信号线 / 光纤、导向牵引丝。 设计上需要平衡两个矛盾指标：弯曲柔韧性和径向支撑刚性。太软，长距离推送时容易弯折卡滞；太硬，无法通过连续弯管、狭小拐角。高端探管选用高强度特种柔性材料，兼顾耐磨、耐油、耐腐蚀，适配化工、海洋、铸造等恶劣工况。探管的寿命、通过率，很大程度上决定整套设备的现场实用性。

五、纯电动 360° 导向机构：实现腔体全域扫查

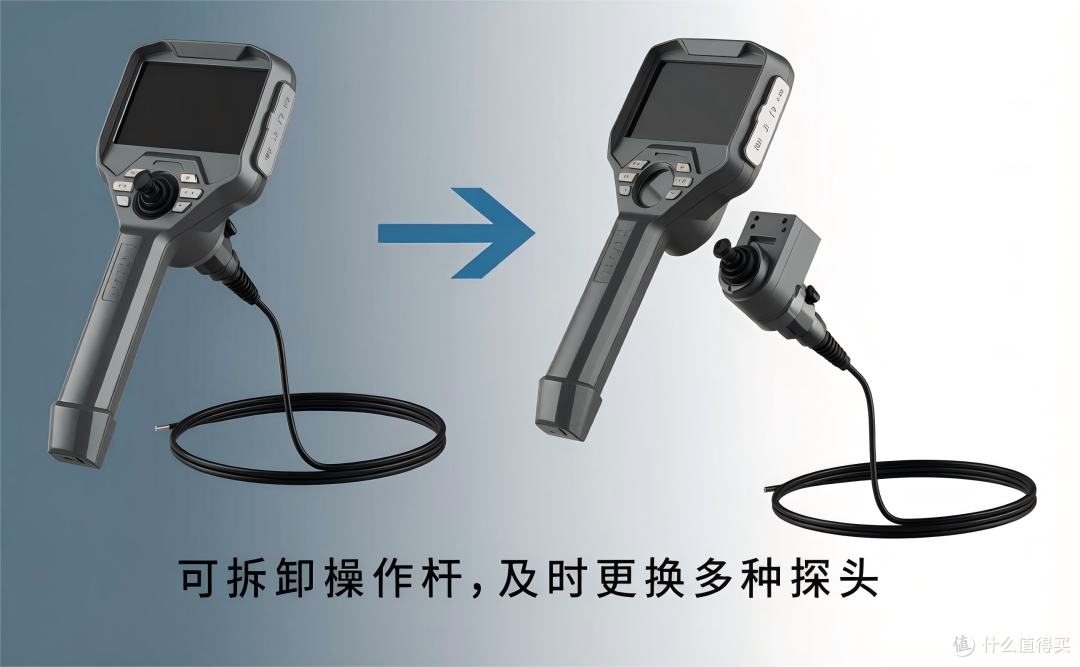

传统拉线导向角度有限、操控手感粗糙，新一代产品普遍采用纯电动 360° 球面导向技术。依靠微型伺服电机驱动蛇骨关节，探头头部可实现全角度转向，支持粗调快速移动、微调对准缺陷位置，同时集成过载保护机制，转向遇阻时自动停止，防止探头卡死、损坏。 导向技术解决的核心痛点：不需要反复抽拉旋转整根探管，仅操控摇杆即可调整观测角度，对叶片流道、复杂型腔、交错管道这类多拐角结构，实现无死角扫查，大幅降低检测人员操作难度。

六、三维测量技术：定性观察升级为定量检测

普通二维内窥镜只能做定性判断：“这里有裂纹、有腐蚀”，但无法给出缺陷深度、面积、体积数据，判定标准高度依赖工程师经验。 三维测量方案以双目立体视觉 + 相位测量为核心，通过双光路同步采集图像，算法重建被测表面三维点云模型，直接输出缺陷尺寸、深度数据，把经验化判定转为可存档、可溯源的量化检测结果。该功能在航空、核电、特种设备检验等强规范行业属于刚需。

总结

六大模块构成完整技术链条：光学负责成像、照明负责补光、算法优化图像、探管保障通行、导向实现全域扫查、三维测量完成量化评估。 工业内窥镜早已不是单纯的 “腔内摄像头”，而是一套集成视觉感知能力的无损检测工具。随着端侧 AI 识别、更高精度三维重建技术持续落地，它会持续在高端装备运维中发挥价值，帮助企业降低拆解成本、规避重大设备故障风险。
