这篇维修案例详细记录了极狐阿尔法S5全景影像不显示故障的排查过程，通过系统性的诊断方法，最终定位到网关程序问题。对于汽车维修技师处理类似总线故障具有很高的参考价值，提供了从故障现象到解决方案的完整思路。
智能速览
故障现象为全景影像不显示且氛围灯不亮
诊断仪检测到ICC IBUS1 BUS off故障码
通过断开各控制单元测量总线电压缩小故障范围
最终确认为网关程序问题导致故障
刷新网关程序后故障排除
提供了总线类故障的通用排查思路
精华内容
面对新车型复杂的电子系统故障，如何运用科学的诊断方法快速定位问题？这个极狐阿尔法S5的维修案例展示了总线故障排查的标准流程。
故障现象
极狐阿尔法S5车型仅行驶18km就出现全景影像不显示的故障，同时氛围灯也无法正常工作。车辆可以正常行驶，说明动力系统正常，问题主要集中在信息娱乐系统相关功能上。
初步诊断
使用诊断仪检测电子座舱控制器ICC，发现存储有故障码U316F88 ICC IBUS1 BUS off。这个故障码表明信息娱乐总线通信中断，与信息娱乐总线相关的控制器均无法访问。根据信息娱乐总线电路图，需要按照由简到繁的思路逐个排查。
总线测试

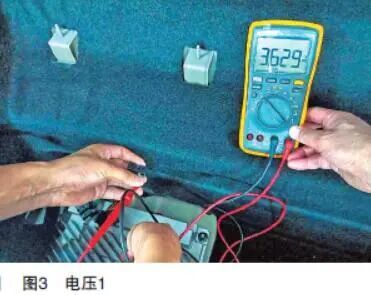

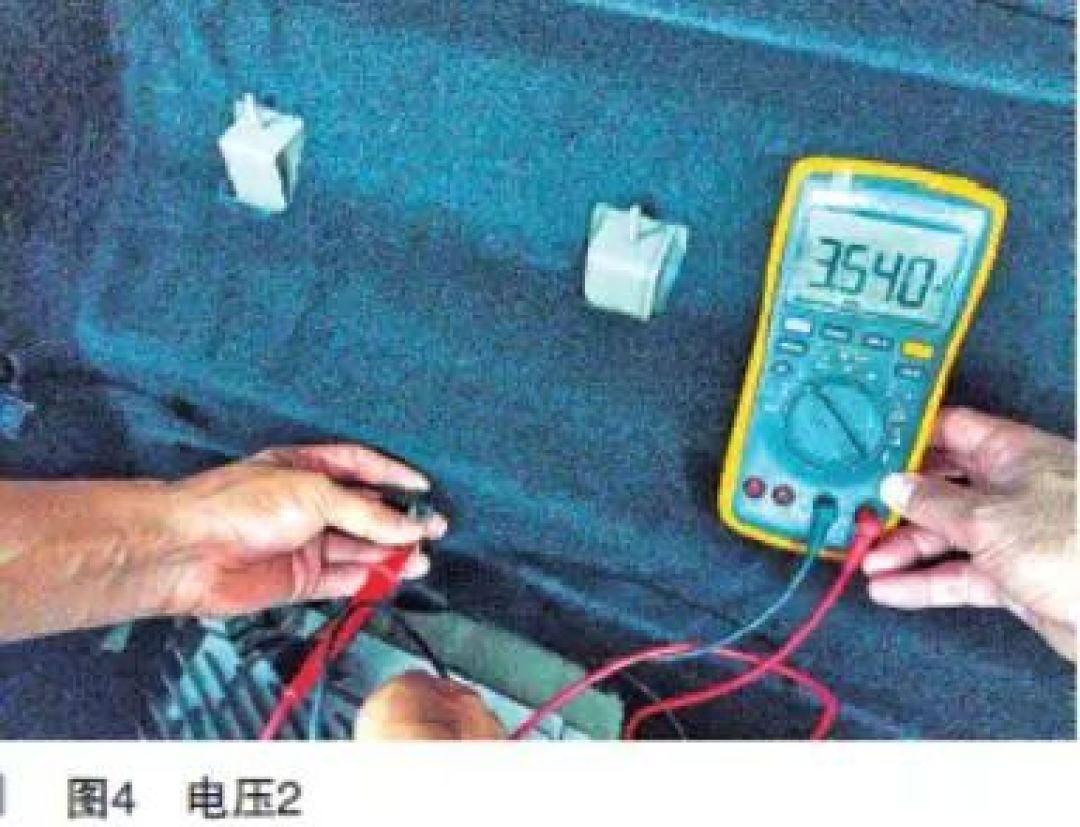

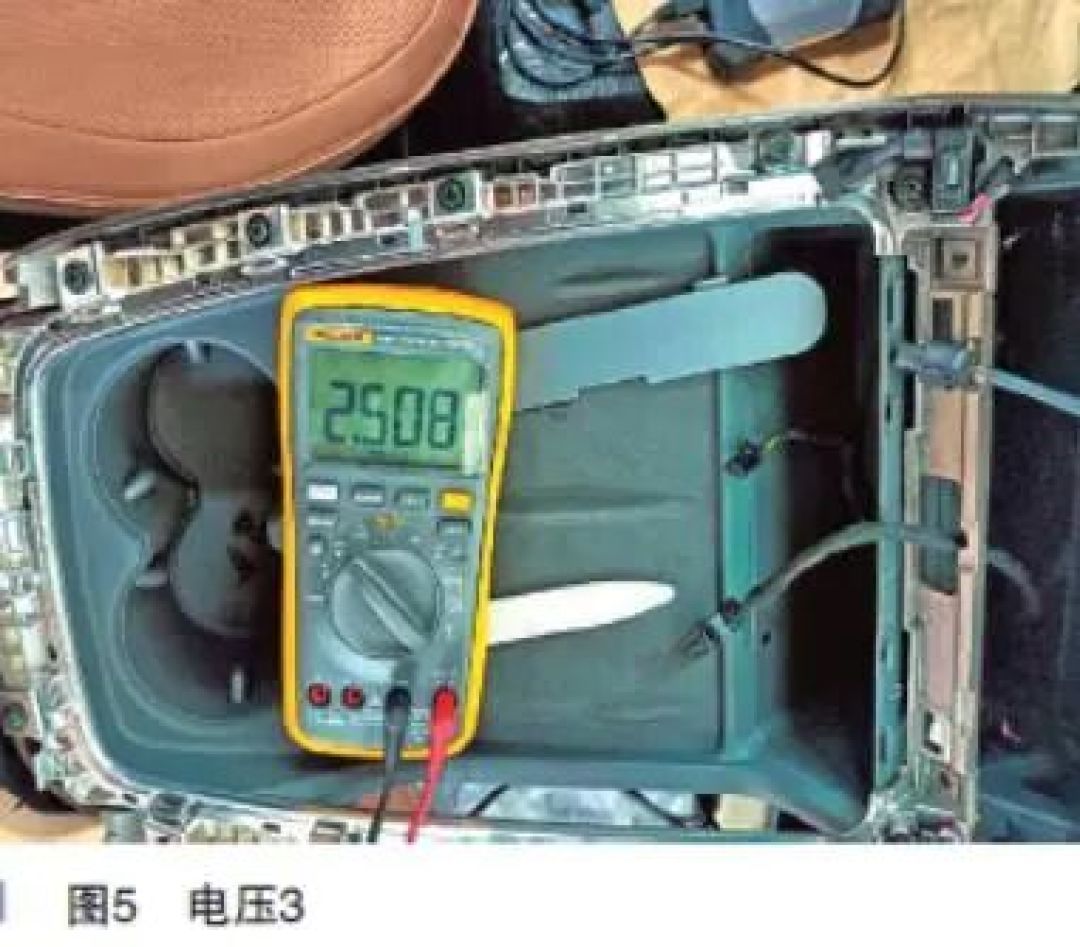

维修技师按照标准流程，依次断开信息娱乐总线上的各个控制单元并测量电压。断开功放控制器AMP时，CAN H电压为3.629V，CAN L电压为3.540V；断开抬头显示HUD和中控显示器CDS时，电压依然异常。当断开网关后，在中控显示器处测得CAN H和CAN L电压均为2.508V，电压恢复正常范围。
故障确认
为确认故障点，调换同款车型的网关进行测试。在功放处测量娱乐总线电压，CAN H为2.501V，CAN L为2.493V，此时全景影像恢复正常显示。考虑到调换网关需要匹配，技术支持建议优先尝试刷新原车网关程序。
解决方案
刷新原车网关程序后，信息娱乐总线电压恢复正常，CAN H和CAN L电压均在标准范围内，全景影像功能恢复，氛围灯也正常工作。故障确认为网关程序问题，无需更换硬件。
经验总结
这个案例提醒维修人员，面对新车型时需要尽快熟悉车辆控制单元结构原理和总线拓扑图。对于总线类故障，应按照电路图结构逐个排查控制单元，当拔掉某个单元后总线通信恢复正常，说明该单元或其通信线路存在故障。在没有备件调换的情况下，可以优先尝试刷新控制单元程序排除软件问题。
