前言

9月底小米发布了小米17系列新机，全系首发第五代骁龙 8 至尊版处理器，电池容量全面提升，最高版本配备7500mAh超大容量电芯，此外全系支持100W澎湃秒充+100W PPS+50W无线，续航、快充以及适配性飞跃提升。

本期我们继续为大家带来小米17系列原装100W氮化镓充电器的拆解，之所以再拆一遍，是因为这款充电器采用的是华源智信半导体HY1659MSP7+HY906S零待机功耗电源方案进行设计，全新的方案又会对电路设计、兼容性、散热方案等产生何种影响？带着这些好奇下面我们一起来具体了解下。

小米17原装100W氮化镓充电器外观

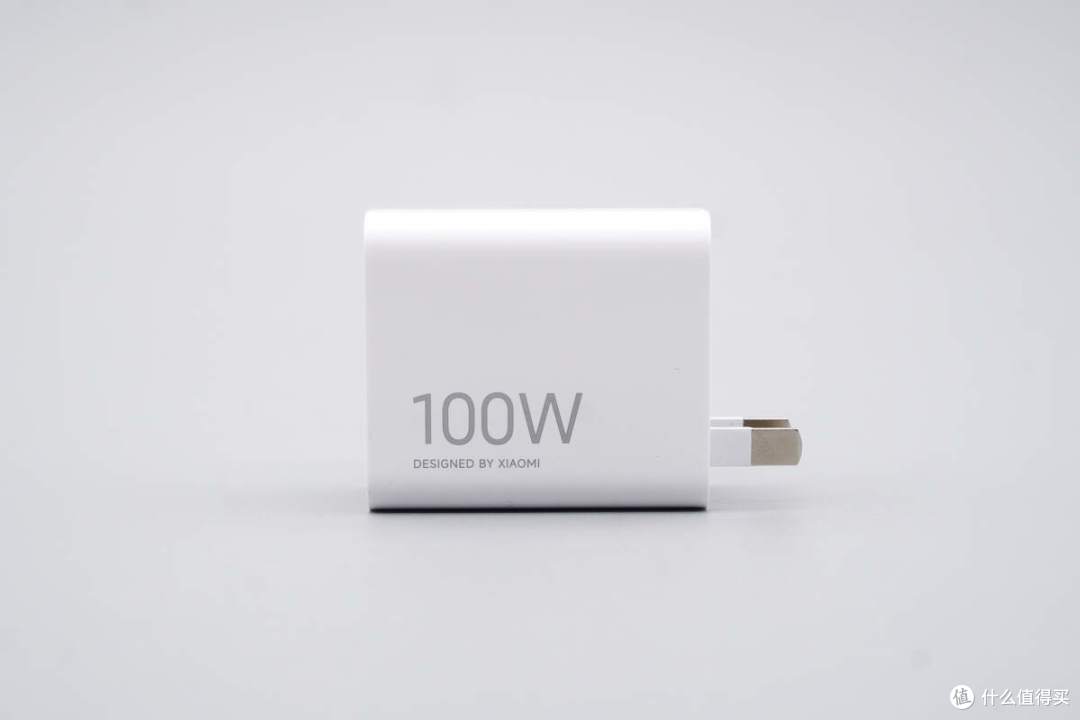

充电器为经典直板造型设计，腰身与底部为一体式白色外壳，此外表面高光亮面处理，十分光滑。

机身正背面均印有100W和DESIGNED BY XIAOMI字样。

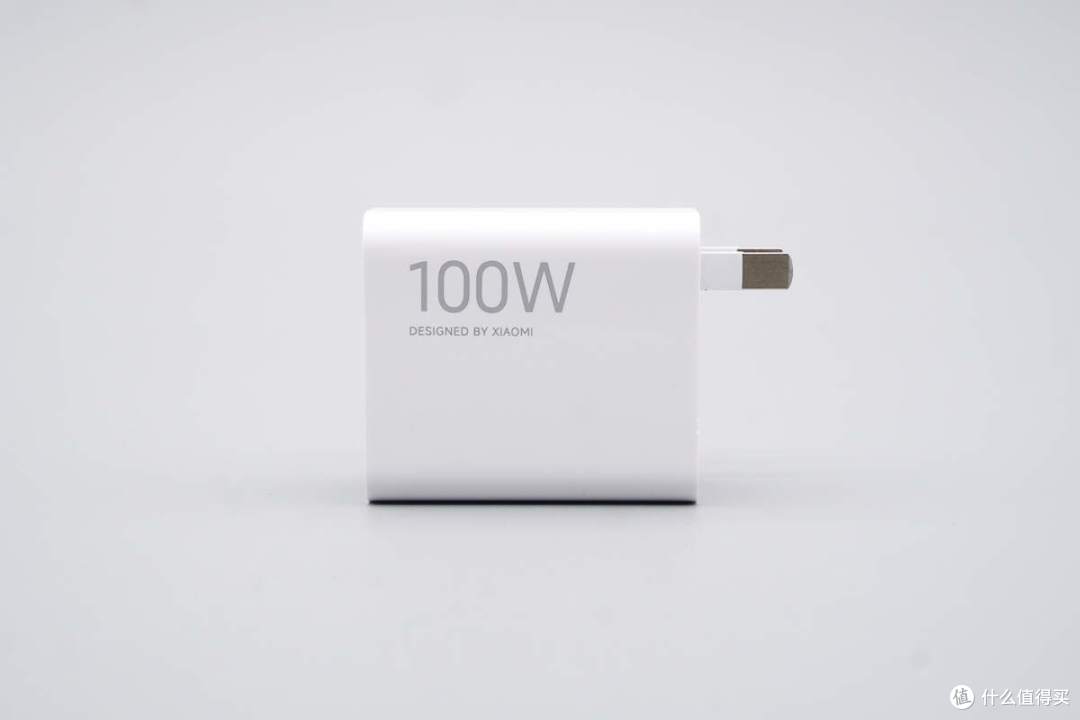

另一面一览。

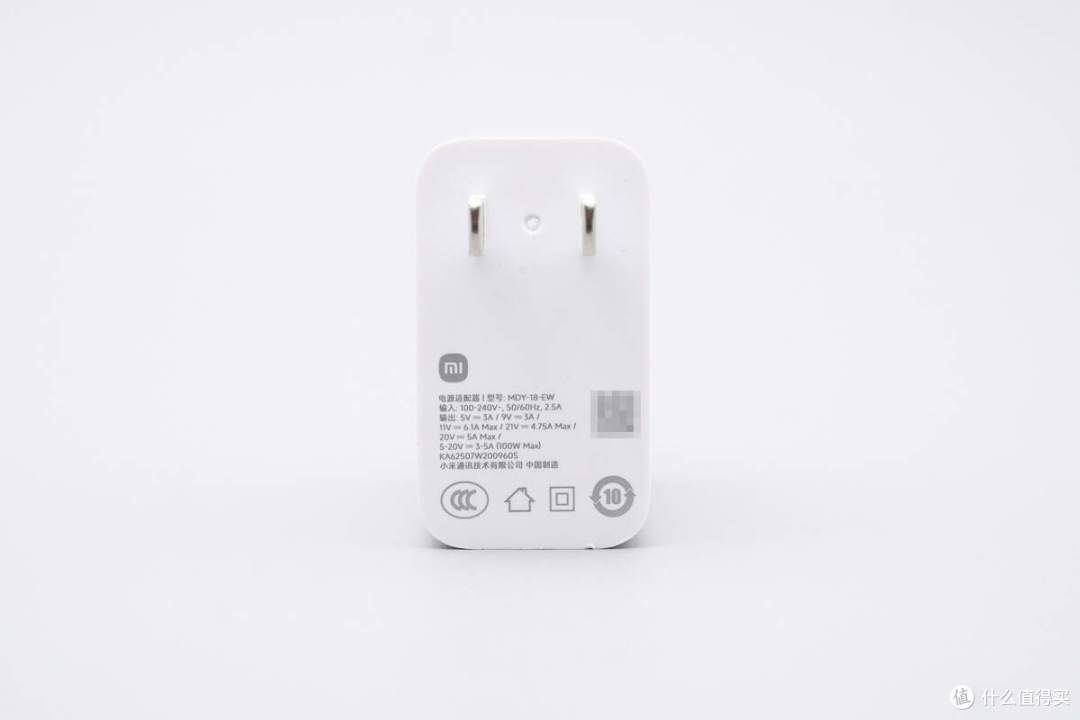

输入端外壳上印有产品参数。

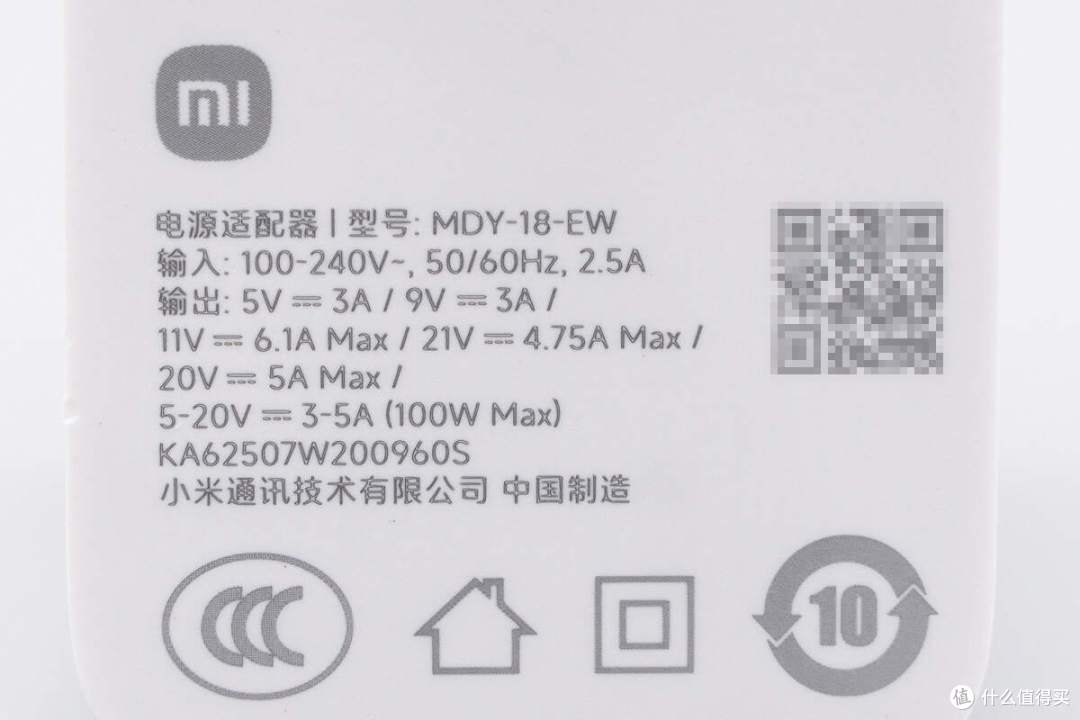

充电器参数特写

型号：MDY-18-EW

输入：100-240V~50/60Hz，2.5A

输出：5V3A、9V3A、11V6.1A、21V4.75A、20V5A、5-20V3-5A （100W Max）

小米通讯技术有限公司 中国制造

产品通过了CCC认证。

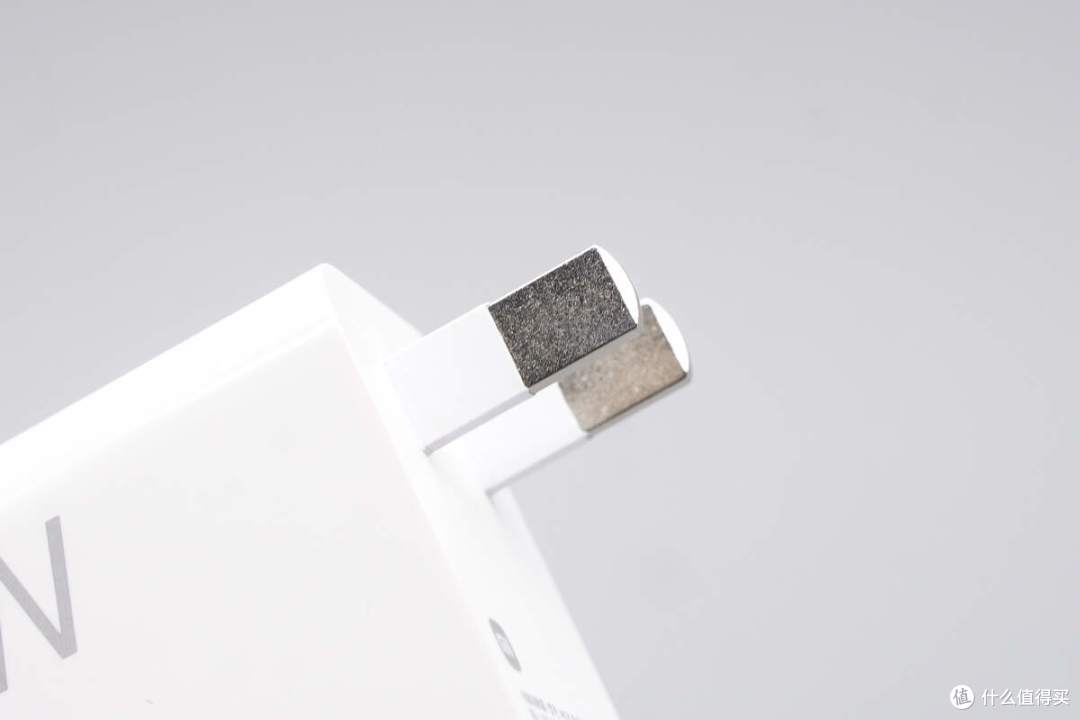

充电器采用符合新国标标准的全新半包胶插脚，具备绝缘护套，提升安全性，有效避免误触风险。

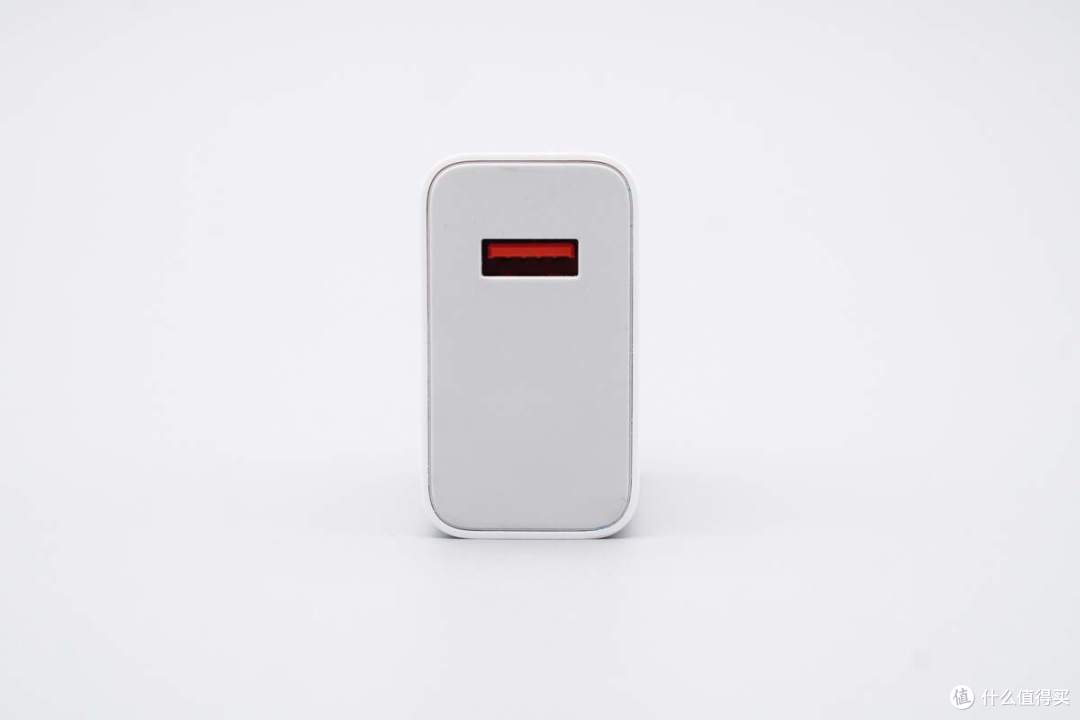

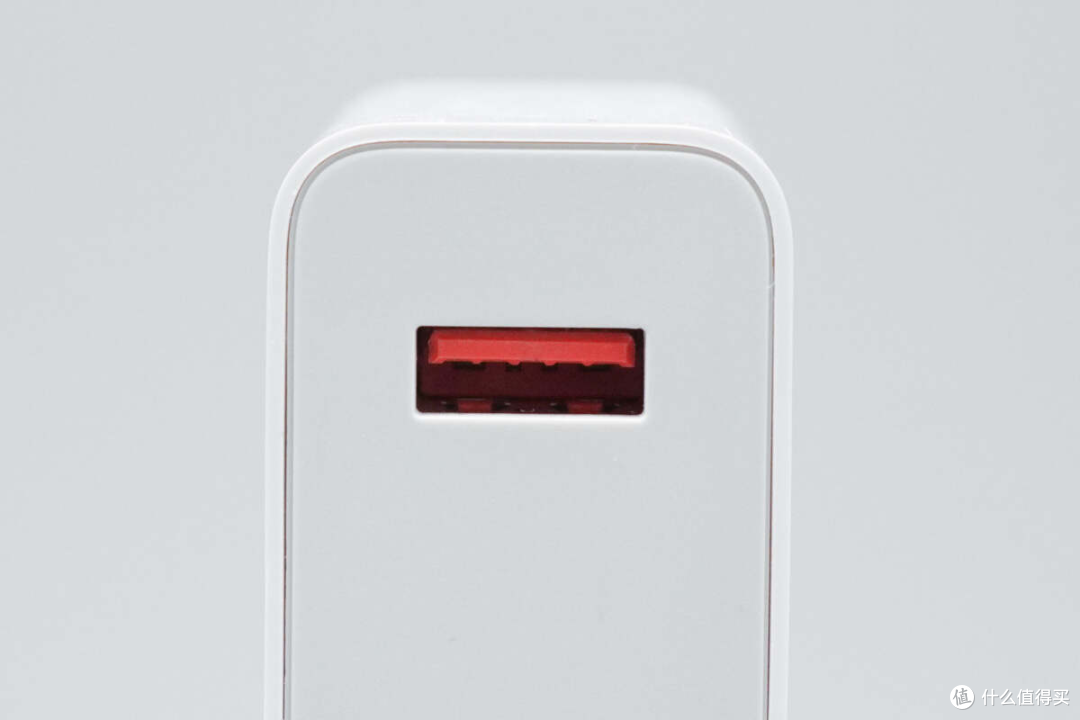

输出端配备定制USB-A口，经典橘红色胶芯。

舌片前端设有特殊触点，搭配小米专用数据线可实现65W PD快充。

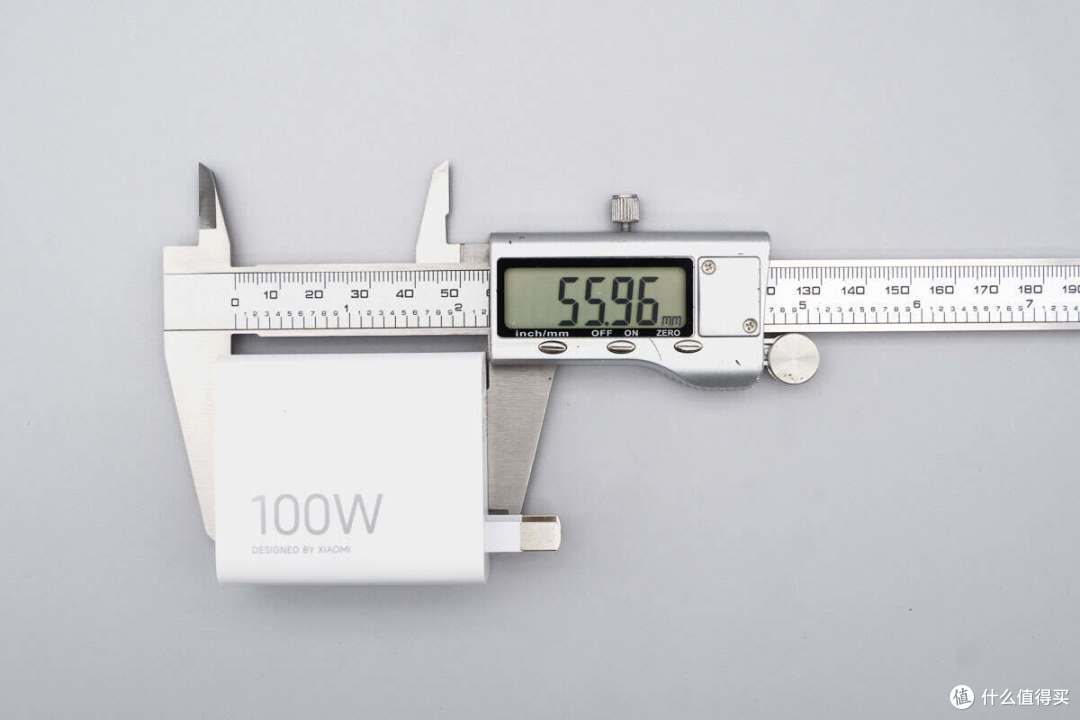

测得充电器机身长度为55.96mm。

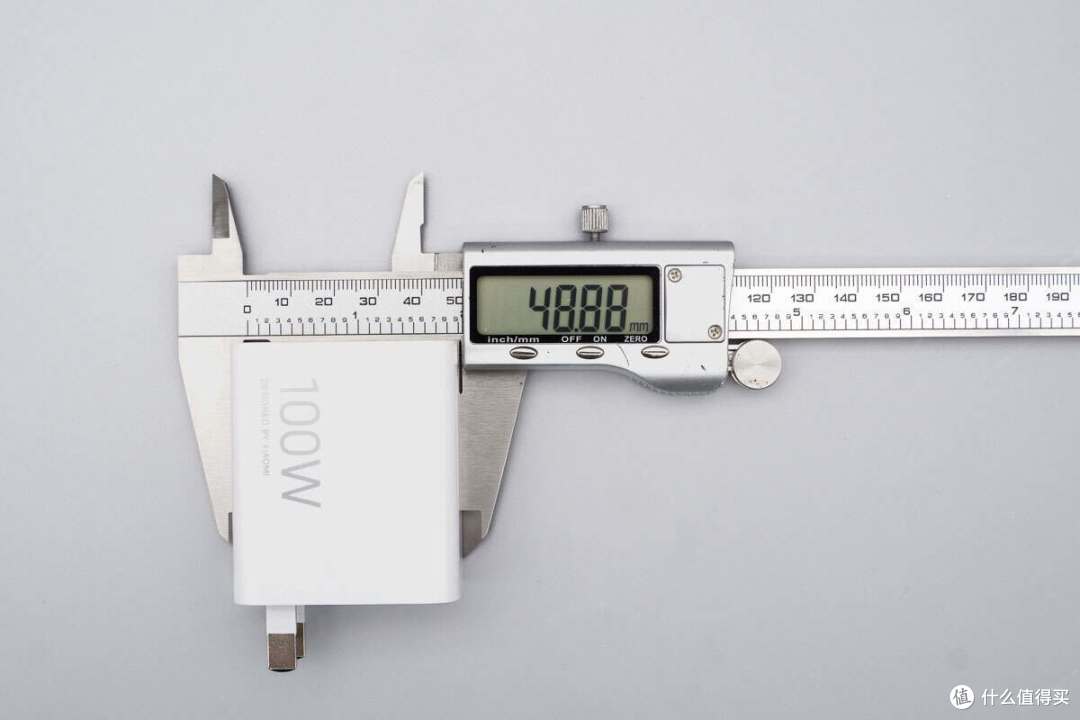

宽度为48.88mm。

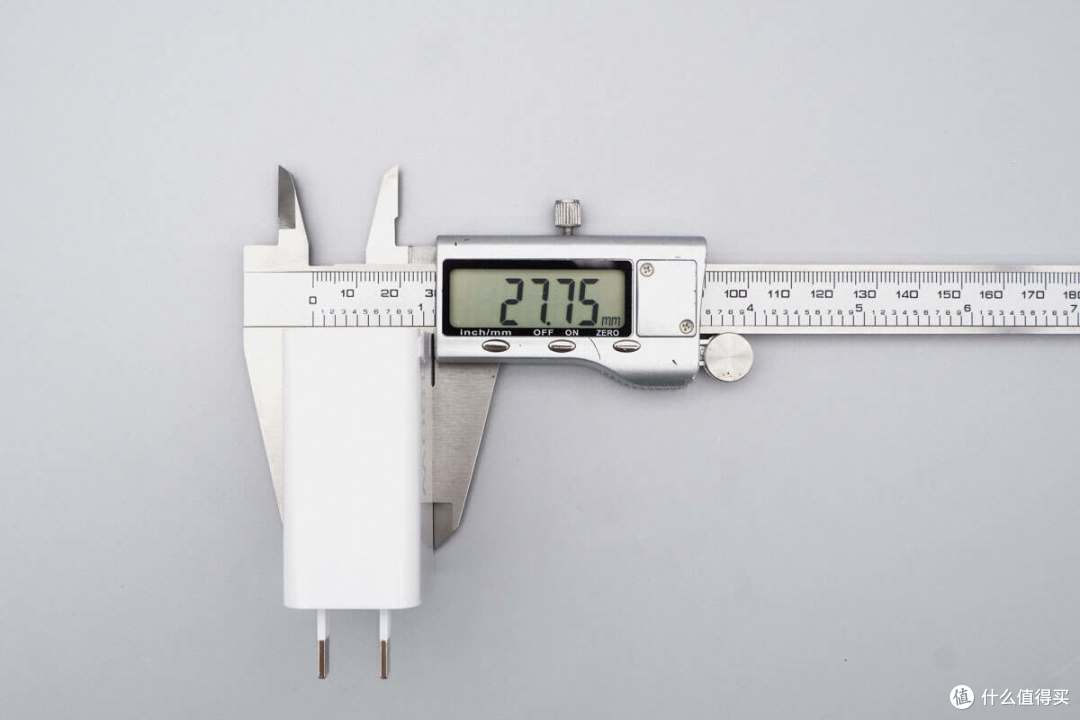

厚度为27.75mm。

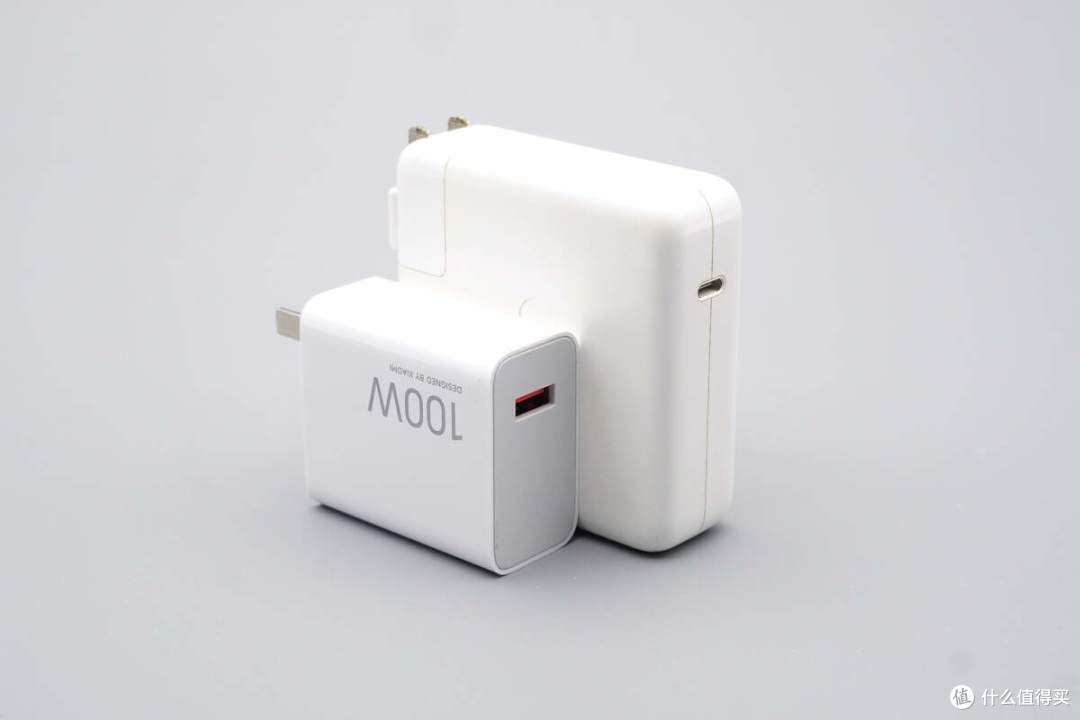

和苹果96W充电器放在一起对比，体积优势非常明显。

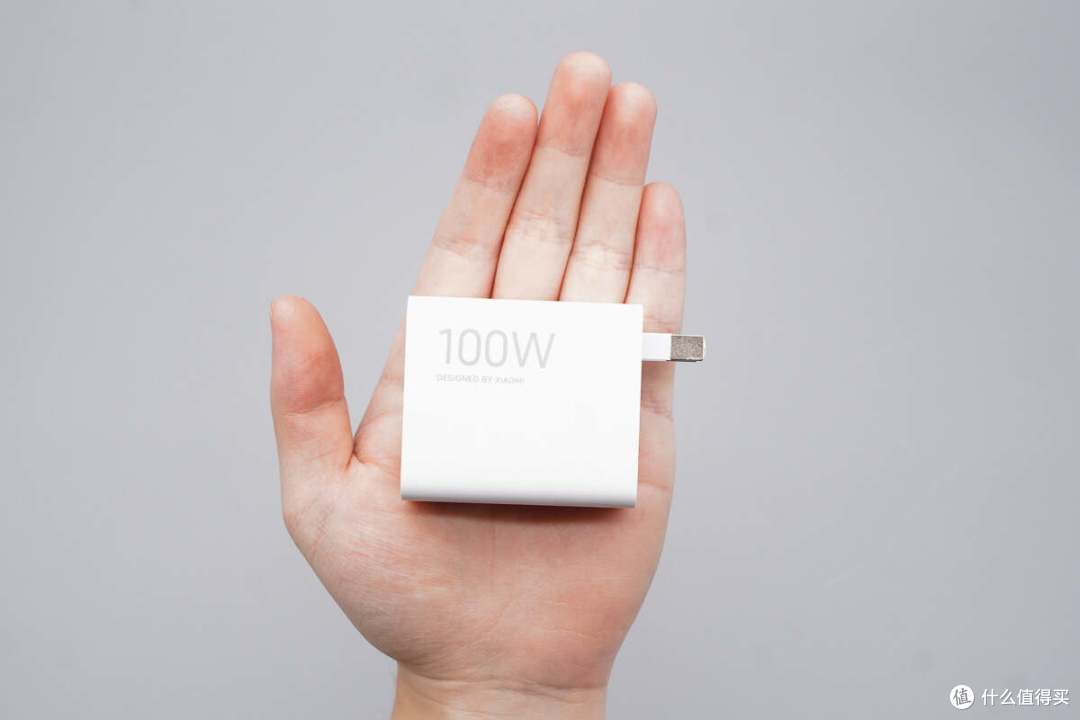

充电器拿在手上的大小直观感受。

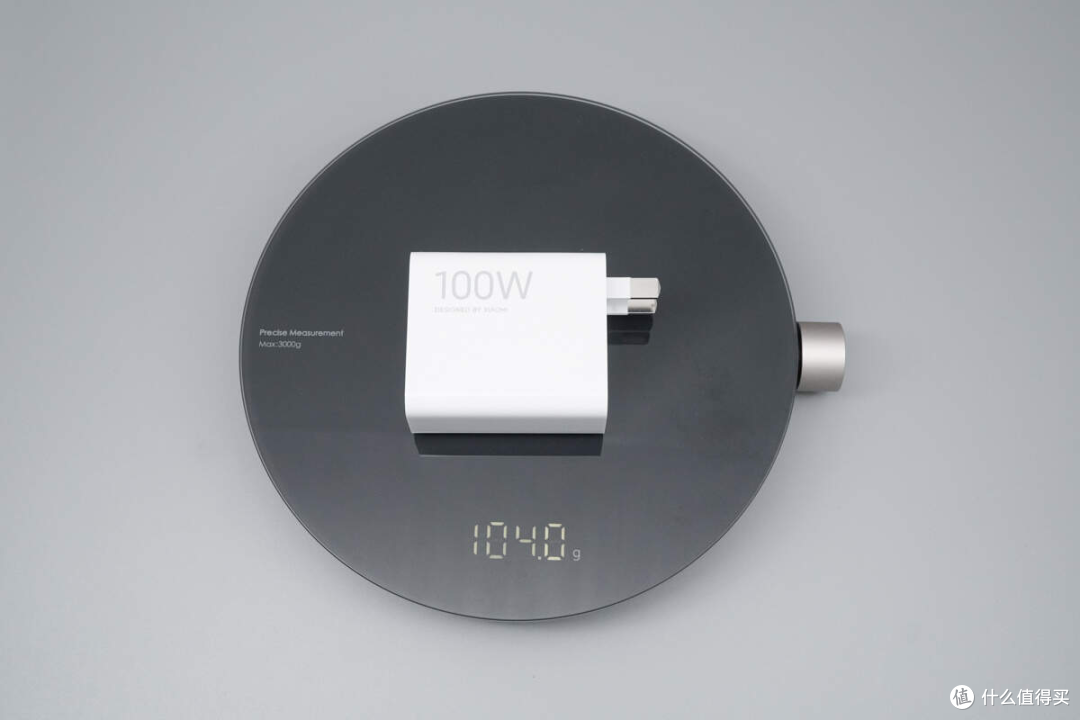

另外测得充电器重量约为104g。

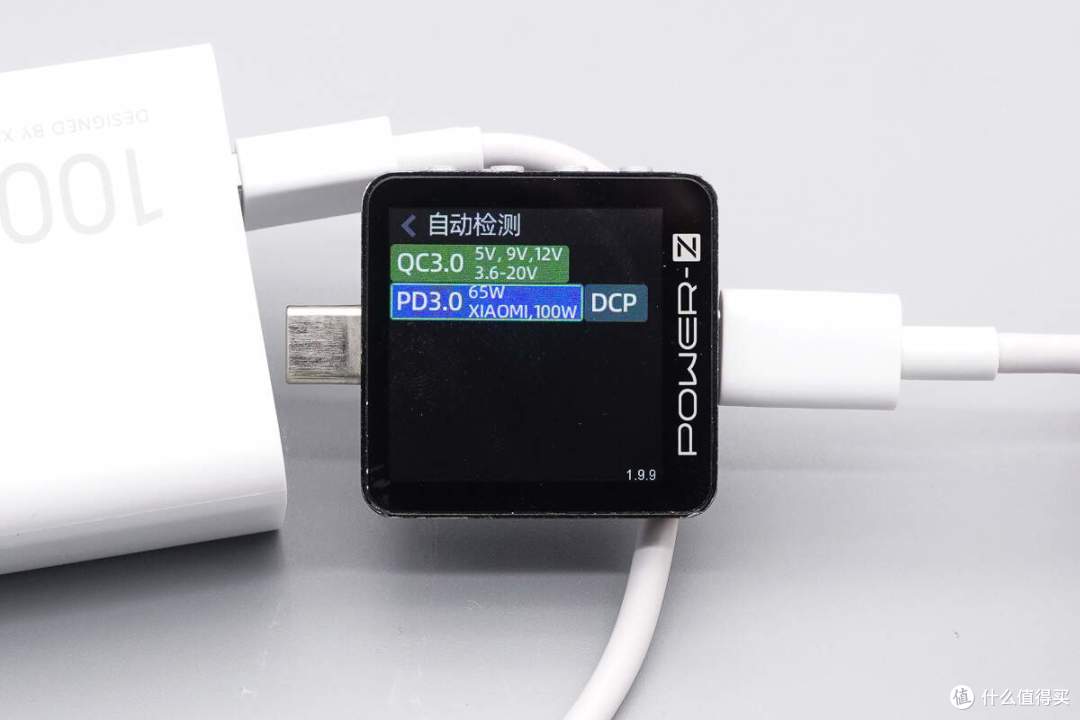

使用ChargerLAB POWER-Z KM003C不仅测得充电器支持QC3.0、PD3.0、DCP充电协议，还测出了小米100W私有快充协议。

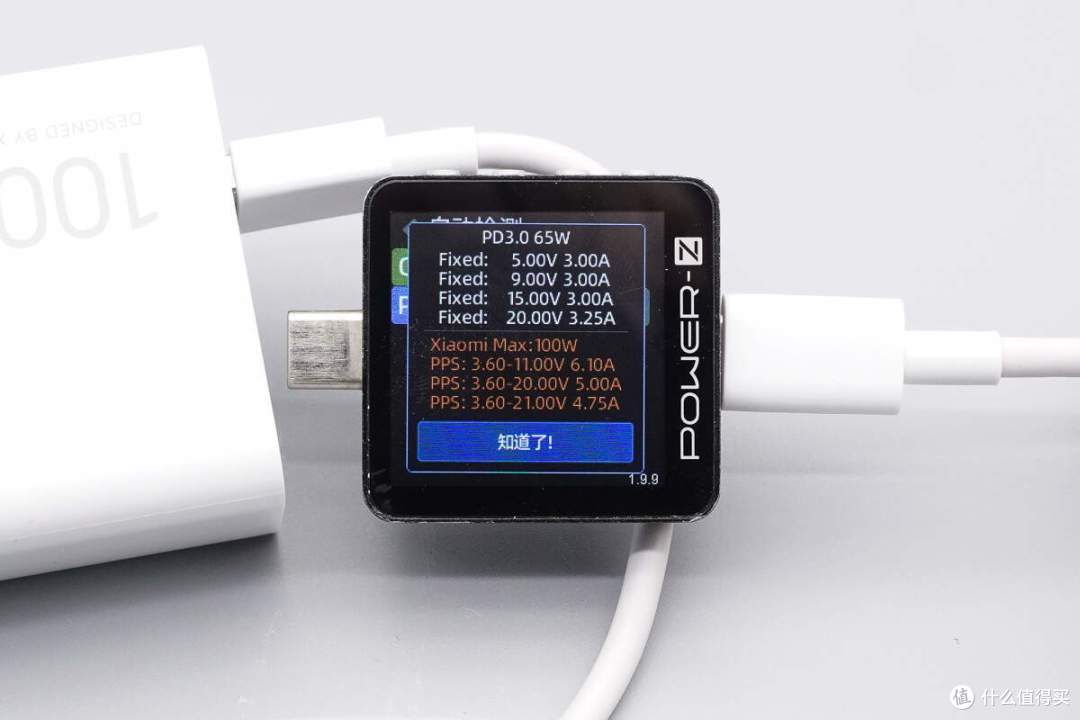

此外PDO报文显示USB-A口还具备PD3.0快充的5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及小米的3.6-11V6.1A、3.6-20V5A、3.6-21V4.75A三组私有PPS电压档位。

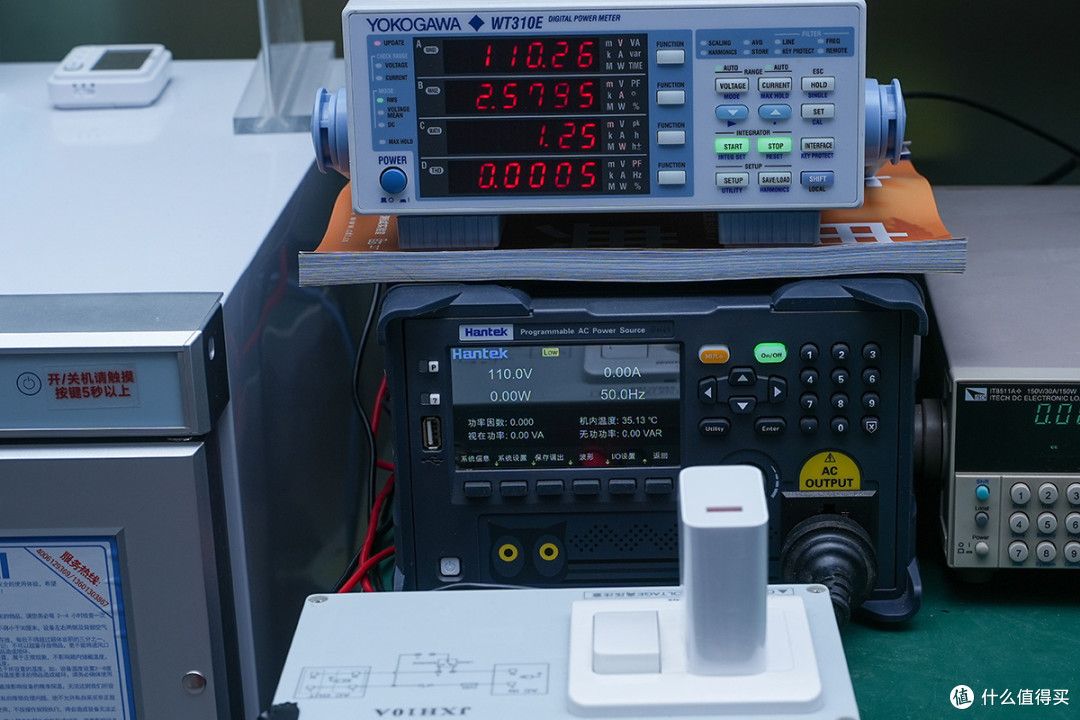

实测110V输入情况下，小米100W氮化镓充电器的空载待机功耗为1.25mW。

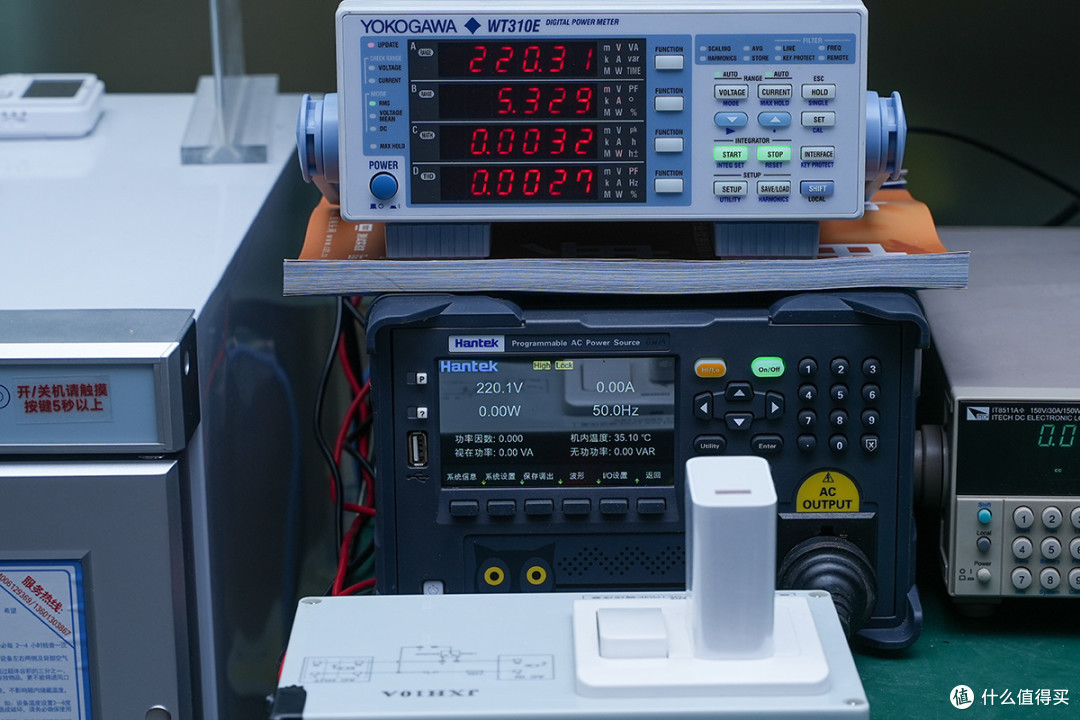

220V输入情况下，小米100W氮化镓充电器的空载待机功耗为3.2mW（由0.0032W换算而得）。根据IEC62301标准规定的功耗<5mW即为零待机，基于华源智信半导体HY1659MSP7+HY906S电源方案设计的这款充电器实测数据完全符合标准。

小米17原装100W氮化镓充电器拆解

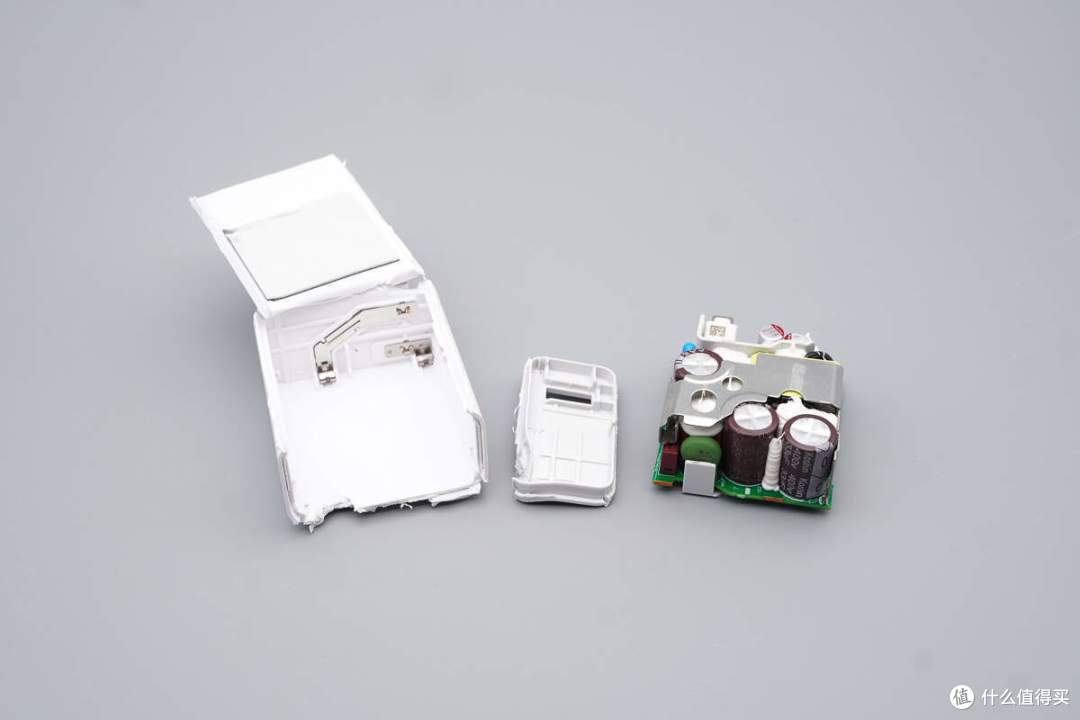

切割开充电器外壳取出内部PCBA模块。

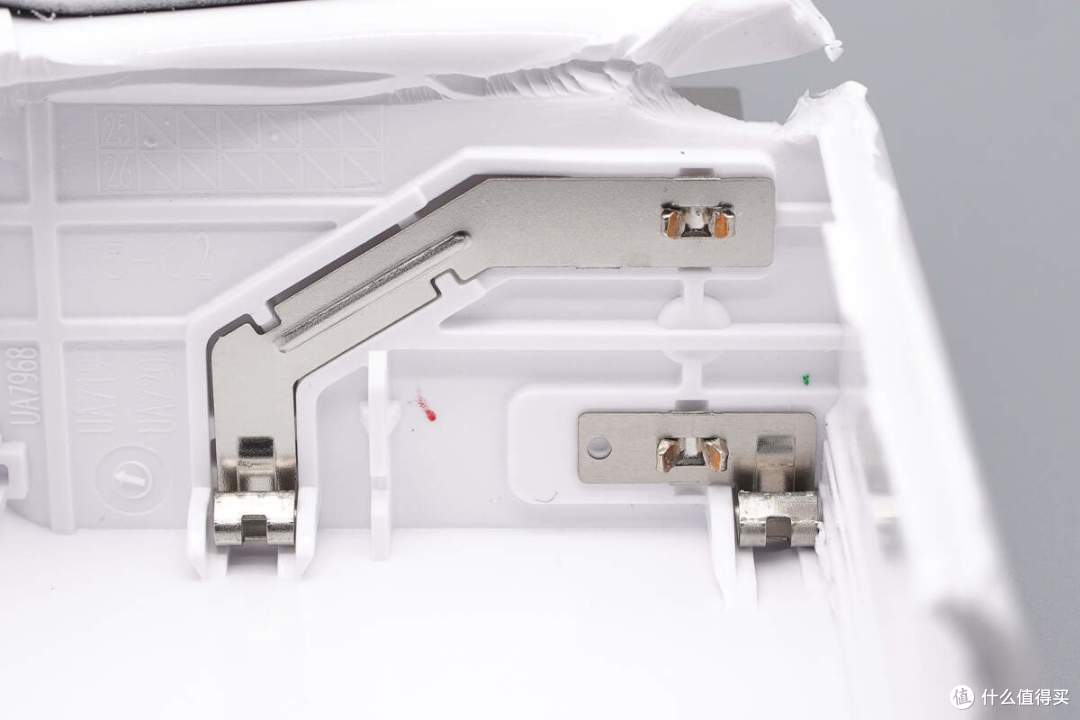

输入端为金属弹片接触式通电设计。

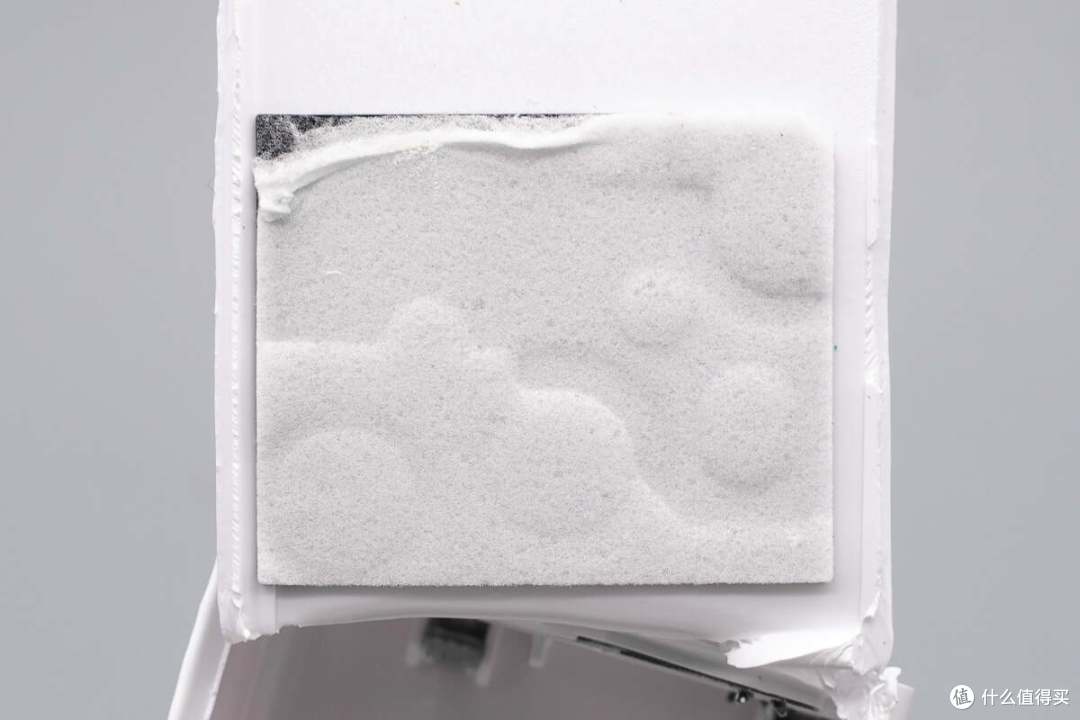

壳体内侧贴有保护海绵和散热膜。

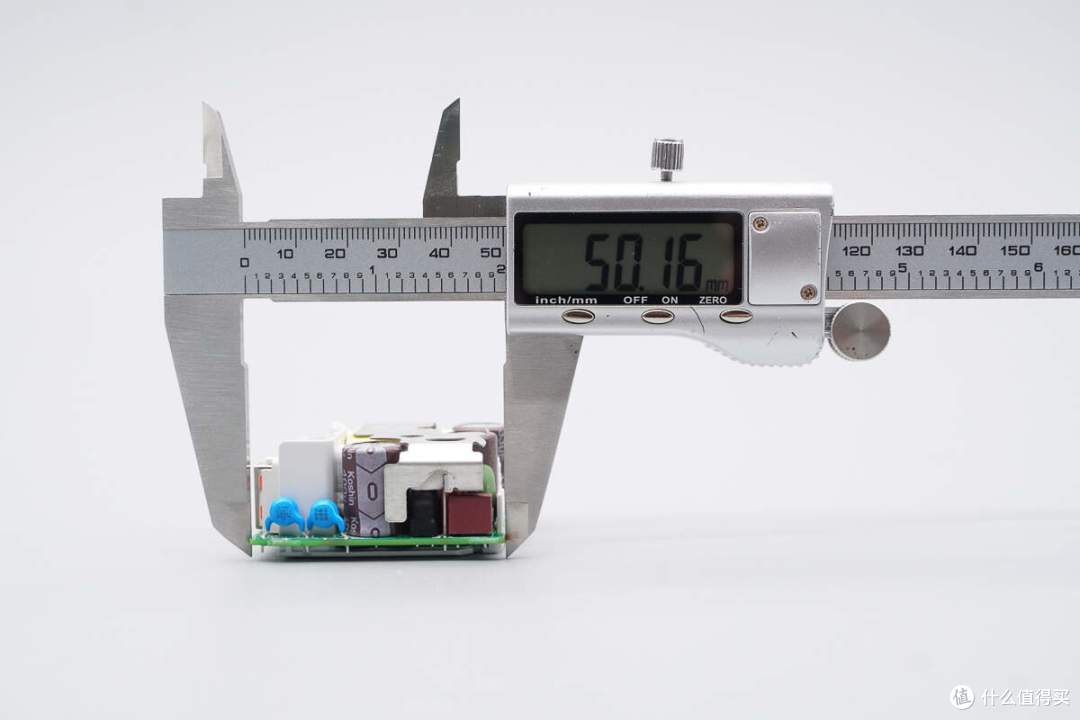

测得PCBA模块长度为50.16mm。

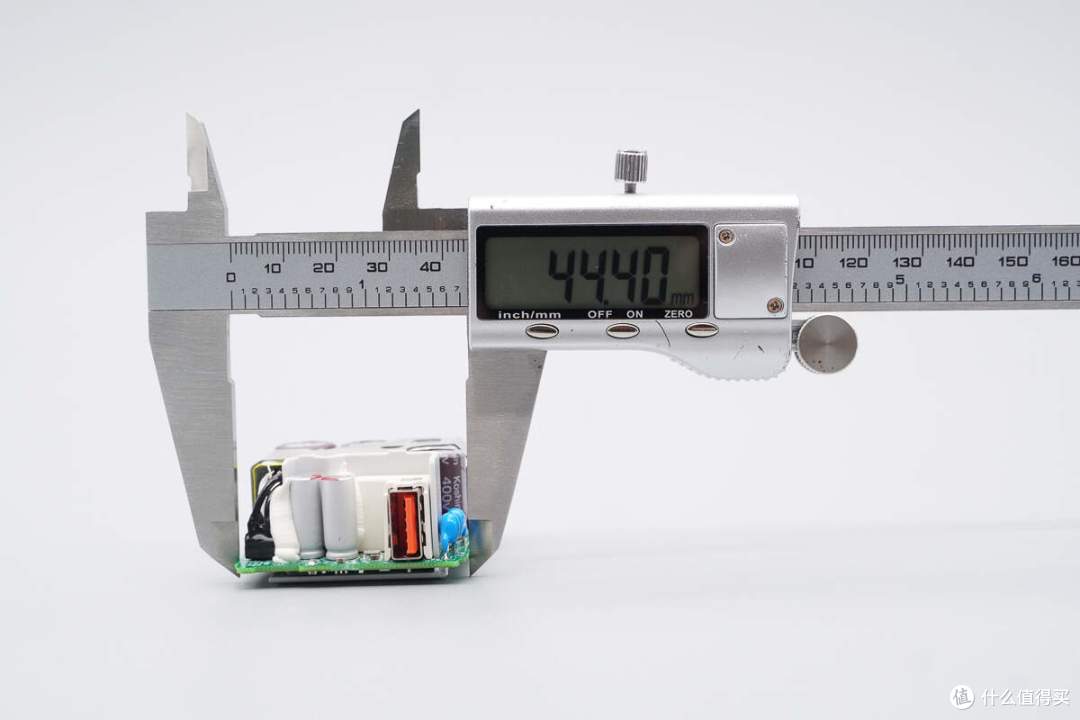

宽度为44.4mm。

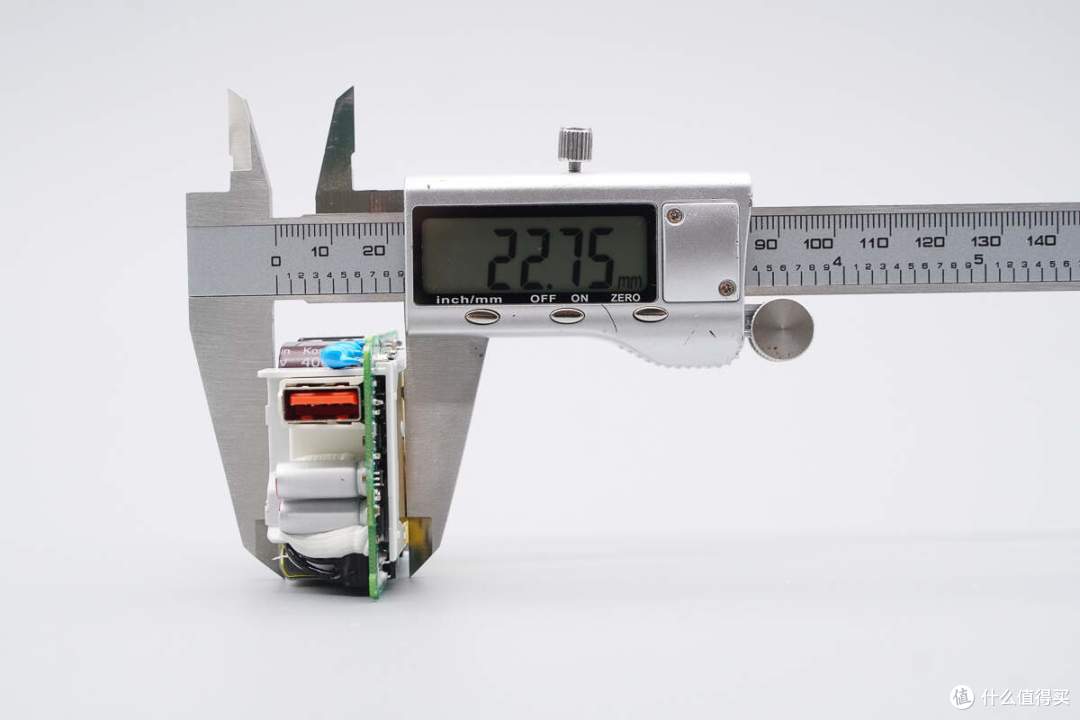

厚度为22.75mm。

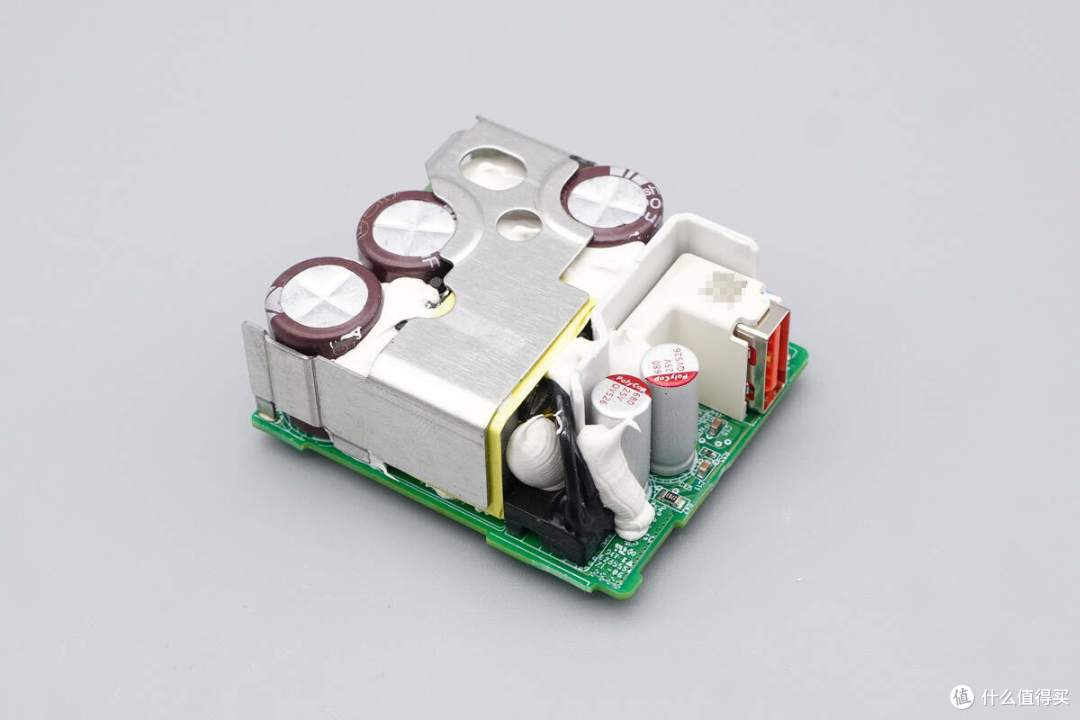

PCBA模块顶部和两侧覆盖一体式散热片，初次级间设有塑料隔离板。

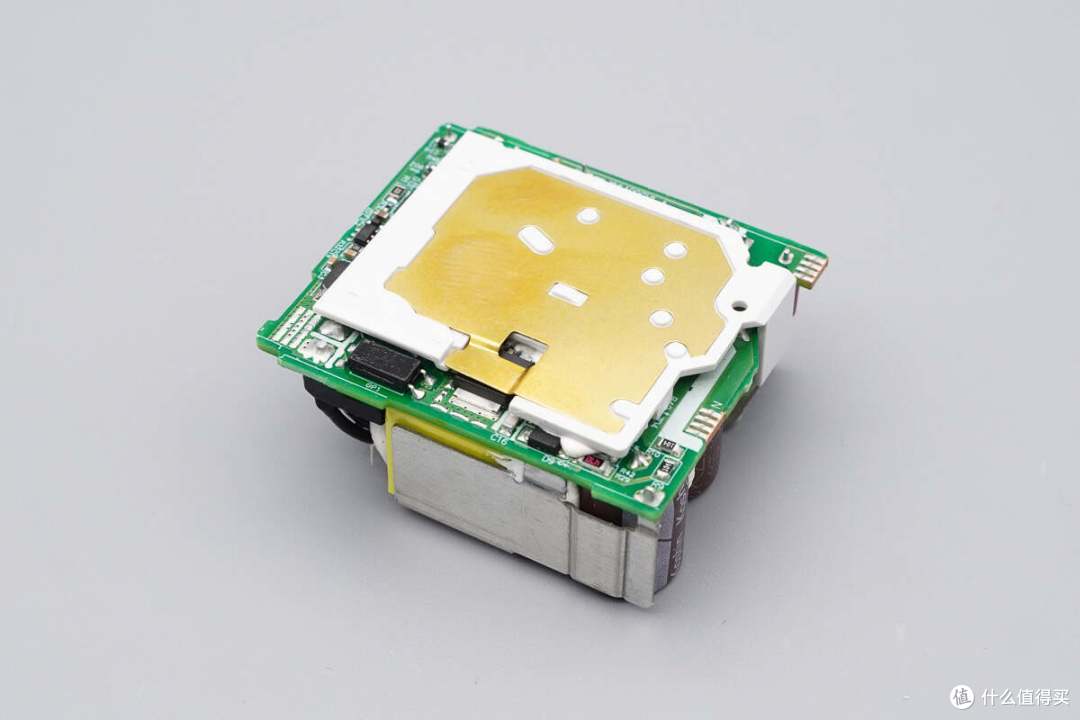

模块底部也覆盖塑料板和黄铜散热片。

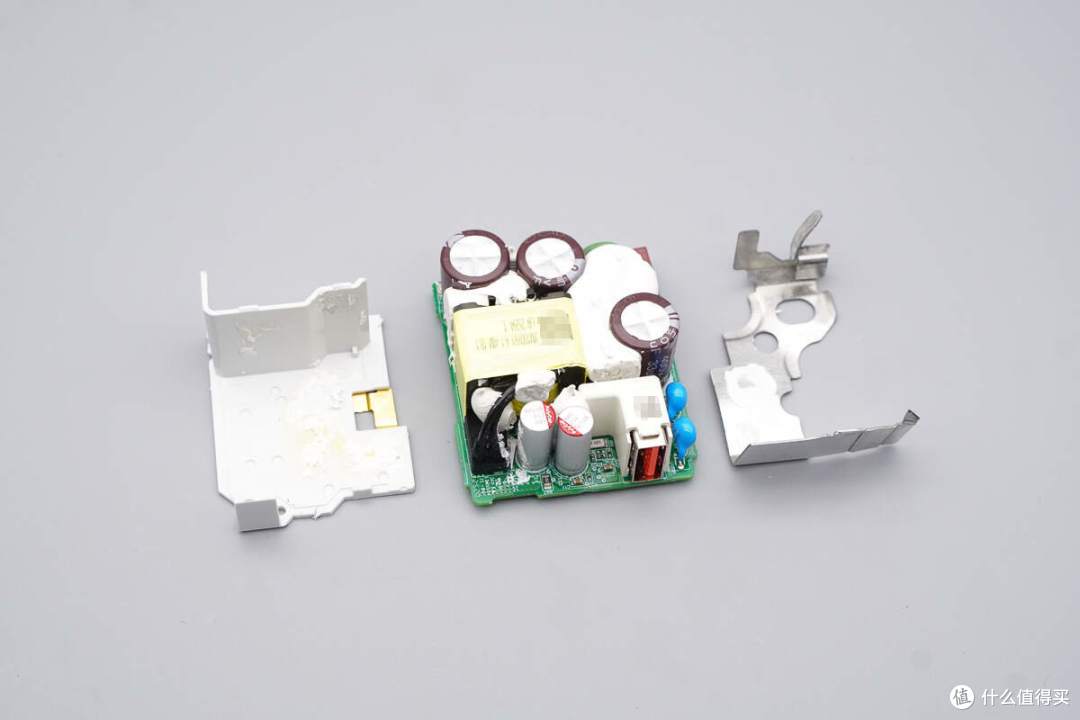

将散热片以及塑料板拆掉。

电容、变压器等器件间的缝隙填充白胶加固，USB-A接口母座外套塑料壳加固保护。

主板背面对应初级主控芯片区域也打胶处理。

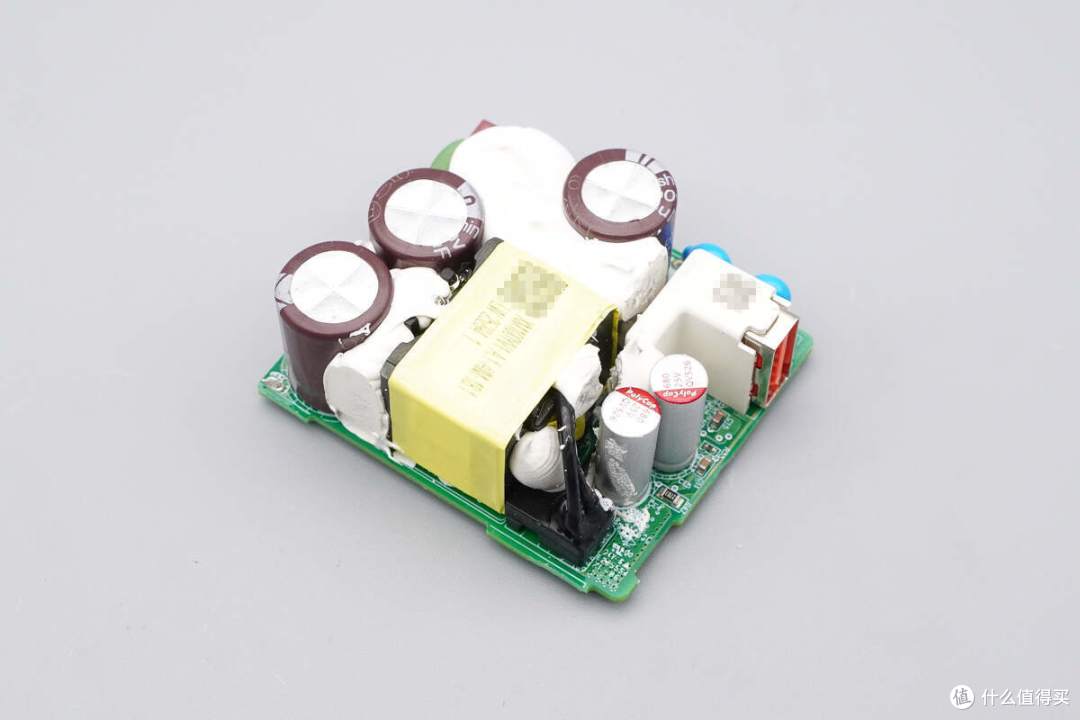

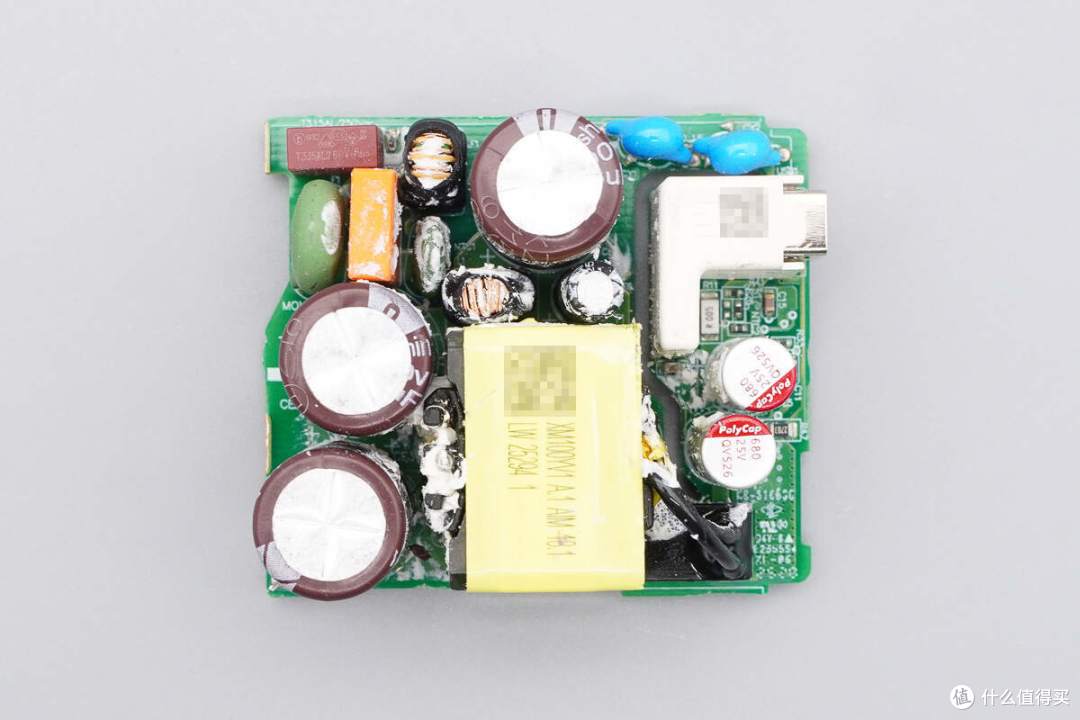

模块正面焊接延时保险丝、高压滤波电解电容、变压器、输出滤波固态电容等器件，整体布局紧凑，但初次级做了一定分隔处理。

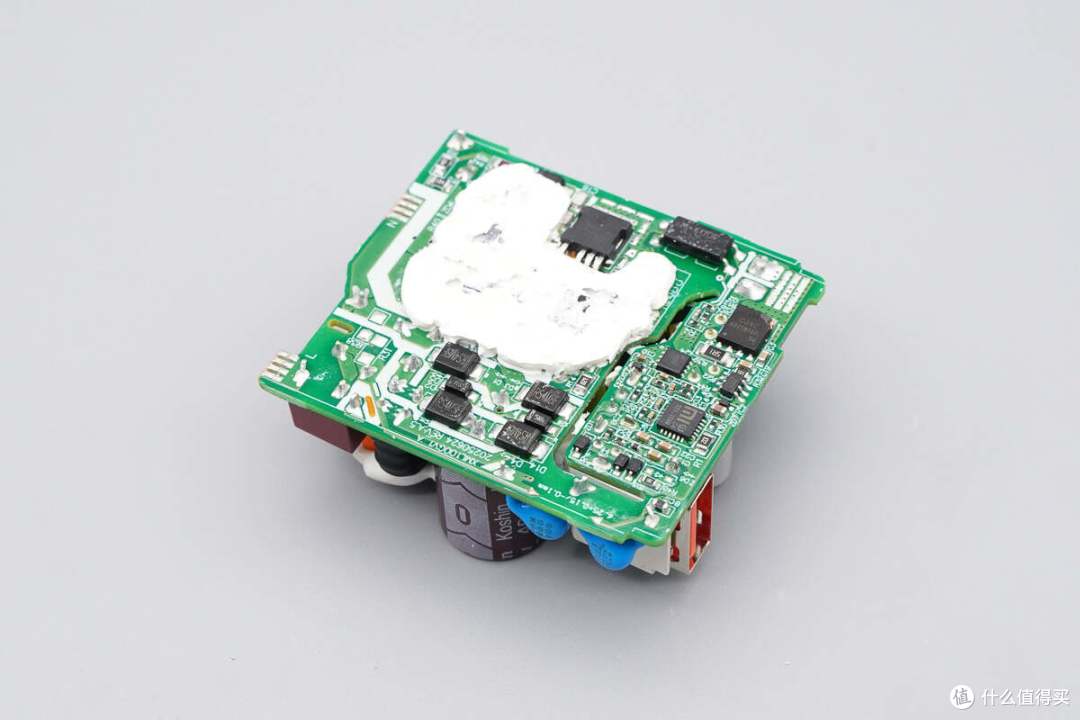

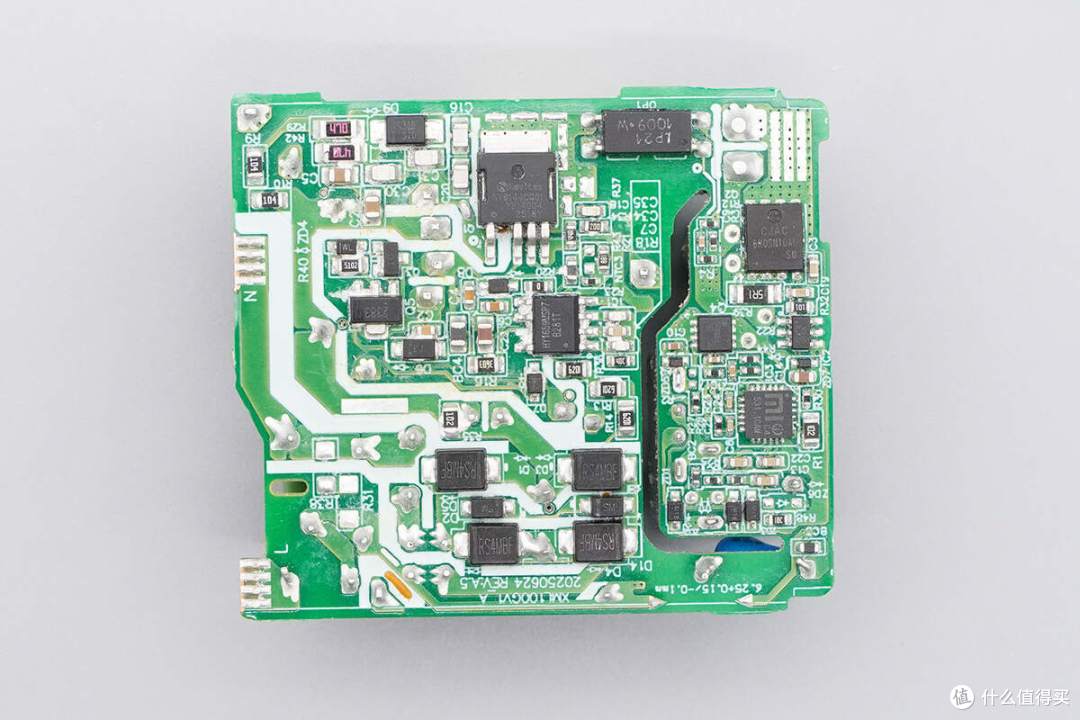

背面设有开关电源初次级控制器、初级开关管、光耦、同步整流管、协议芯片、VBUS开关管等器件。

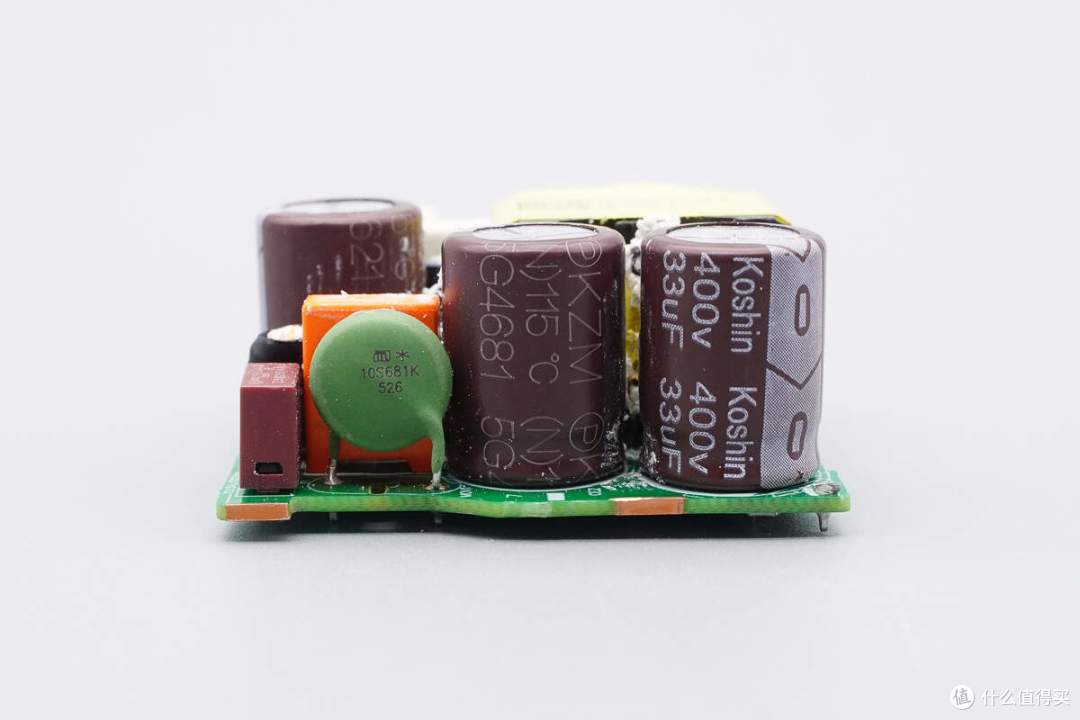

模块前端设有延时保险丝、压敏电阻以及两颗高压滤波电解电容。

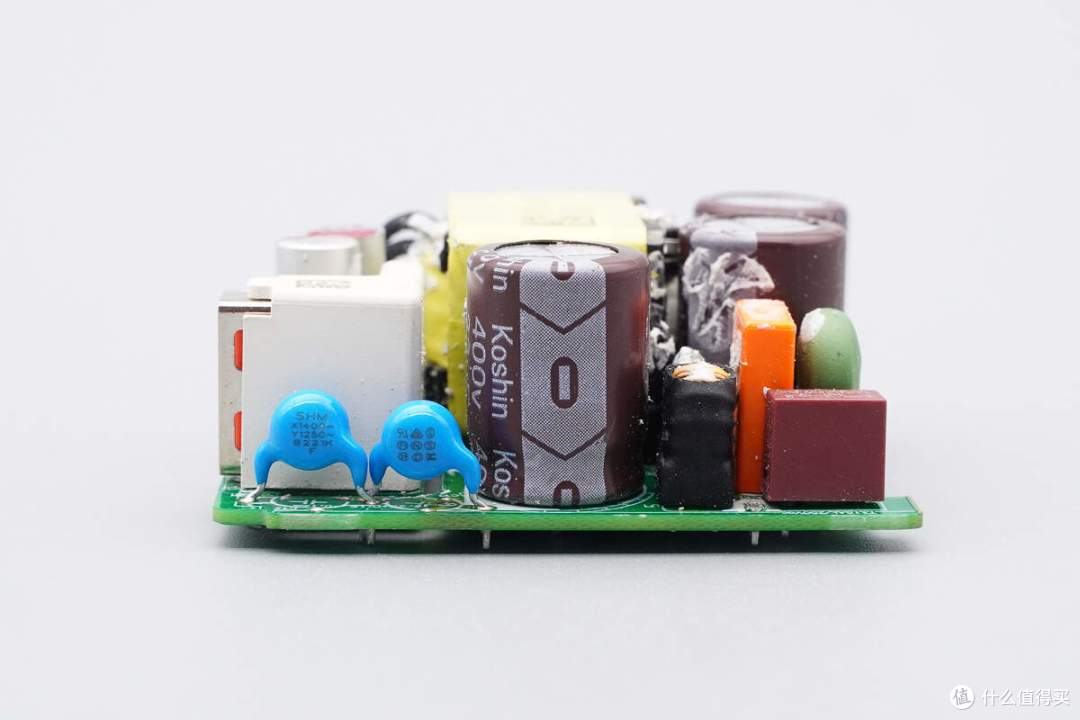

侧面可以看到还设有安规X2电容、NTC热敏电阻、共模电感、高压滤波电解电容以及蓝色Y电容等器件。

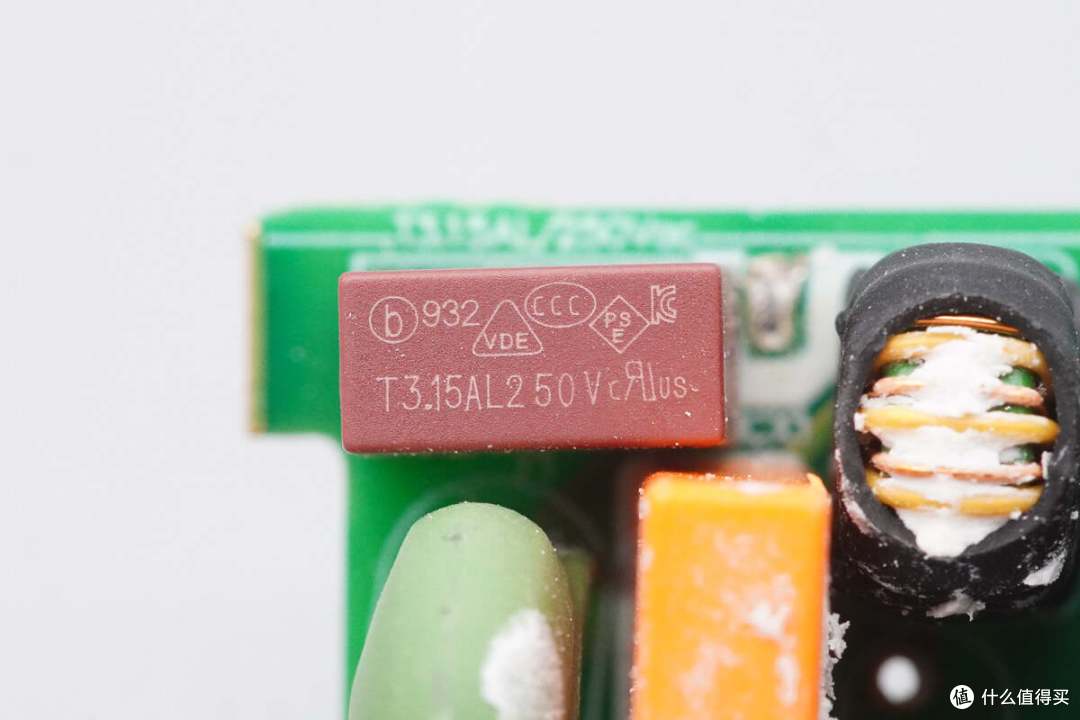

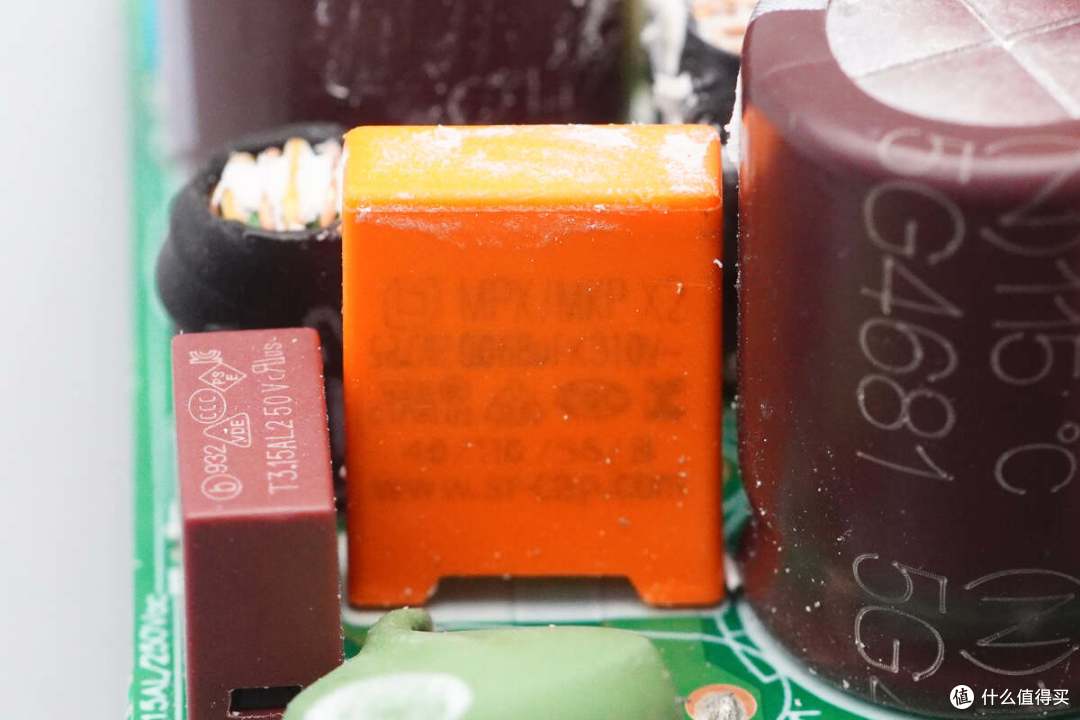

延时保险丝来自贝特电子，出料号932，规格为3.15A 250V。

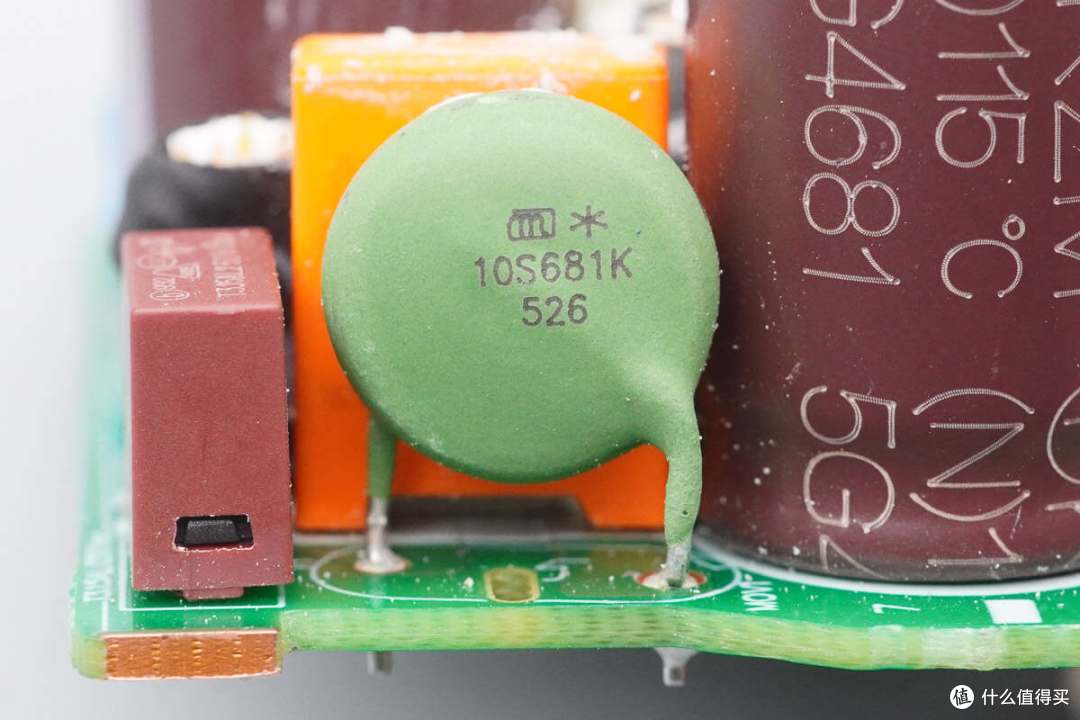

压敏电阻来自久尹，型号10S681K，用于吸收过压浪涌。

安规X2电容来自塑镕，规格为0.068μF。

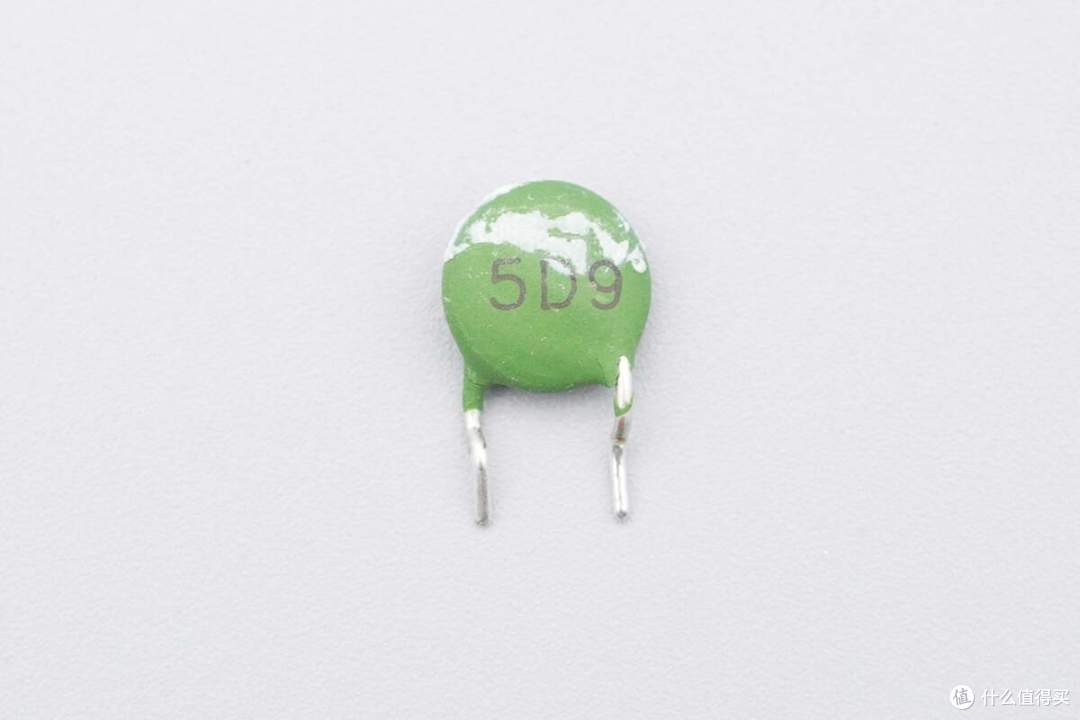

丝印5D9的NTC热敏电阻用于抑制上电浪涌电流。

共模电感采用漆包线和绝缘线绕制，底部设有绝缘支架，外套热缩管绝缘。

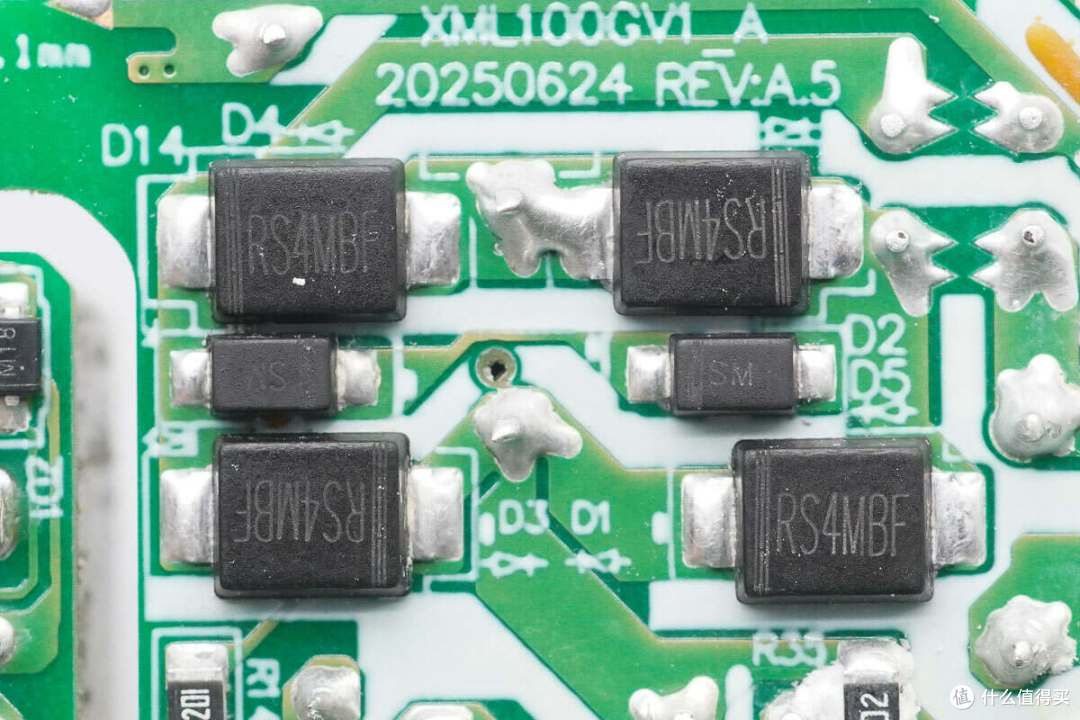

四颗RS4MBF贴片二极管组成整流桥。

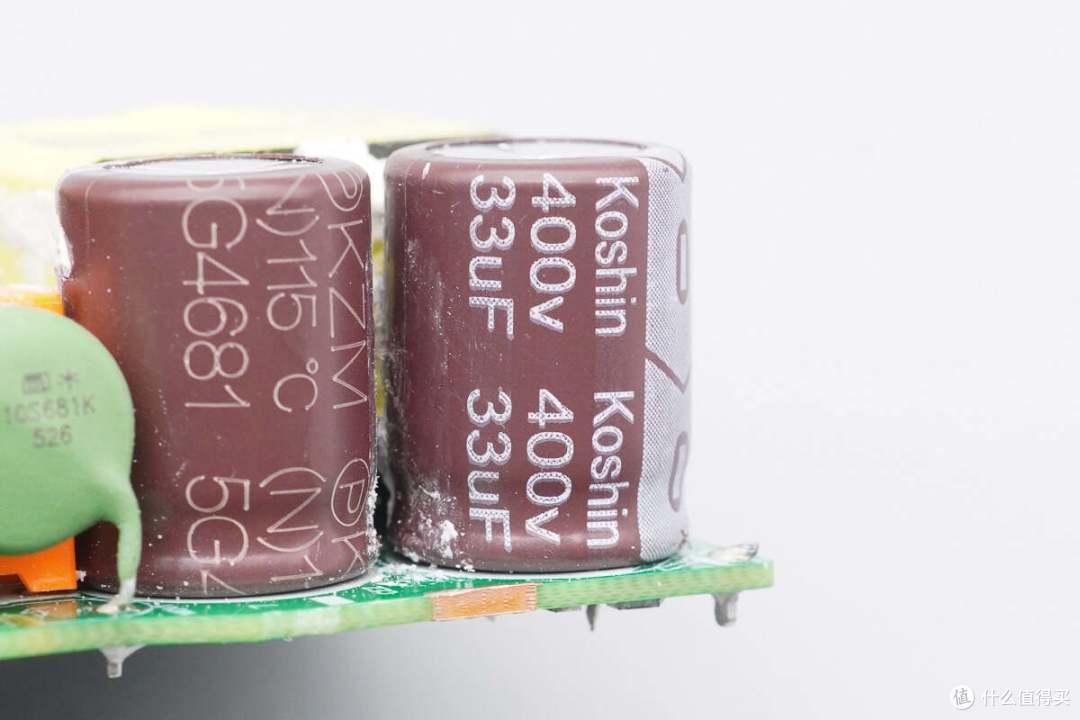

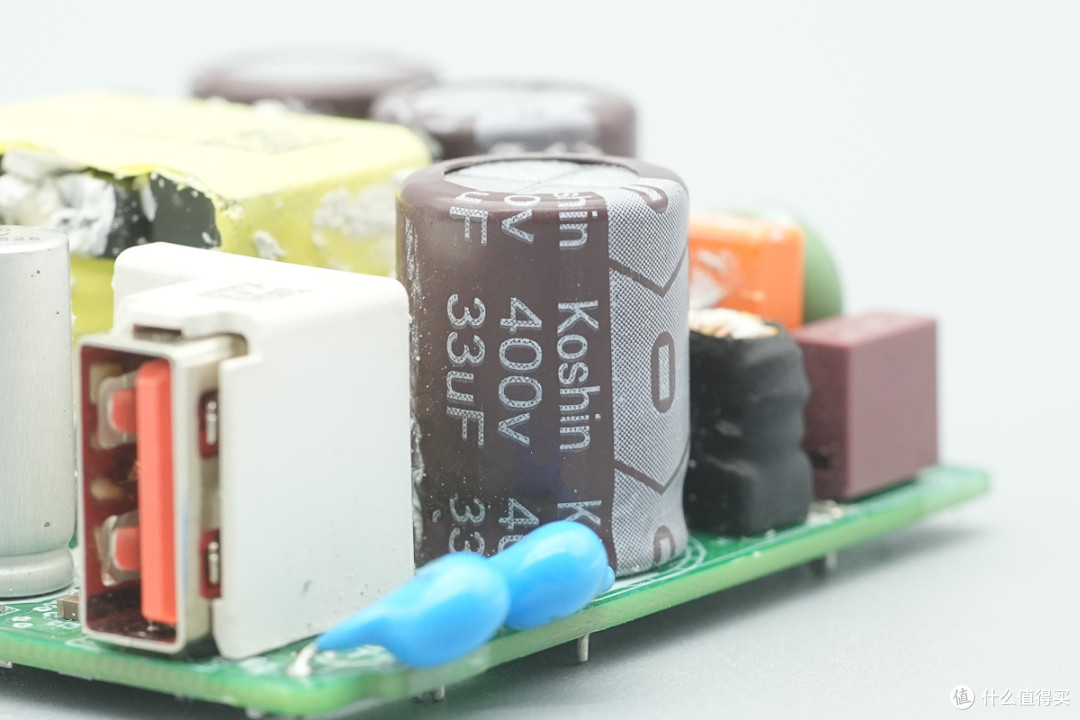

高压滤波电容来自东佳，为KZM系列115℃耐高温电容，规格为400V33μF。

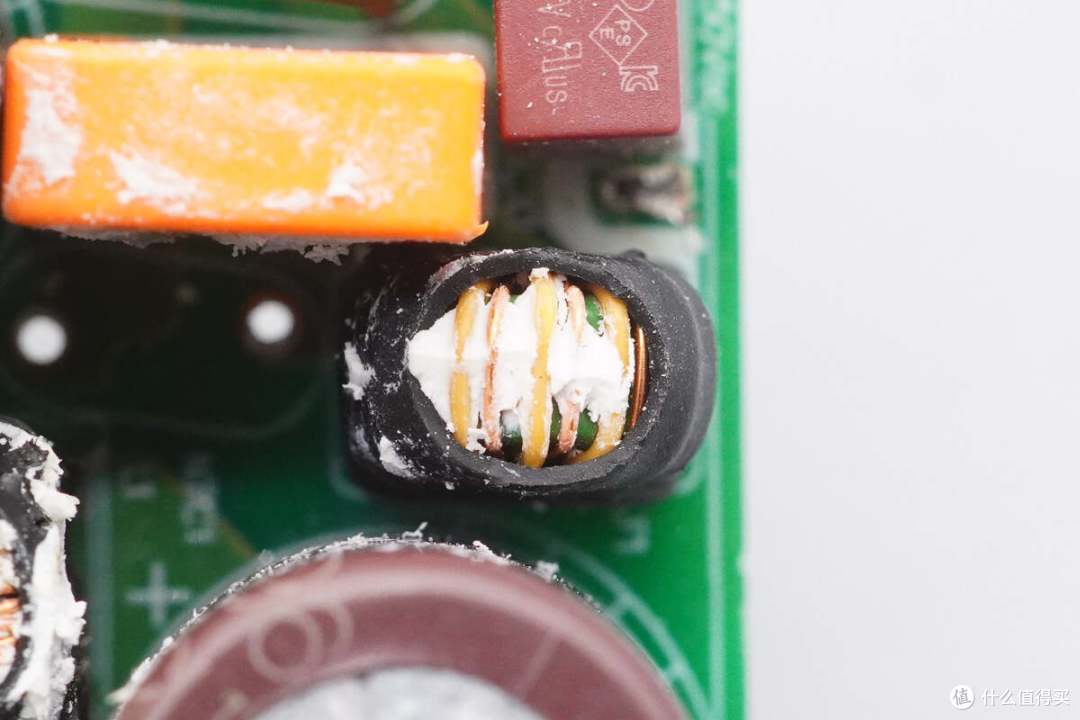

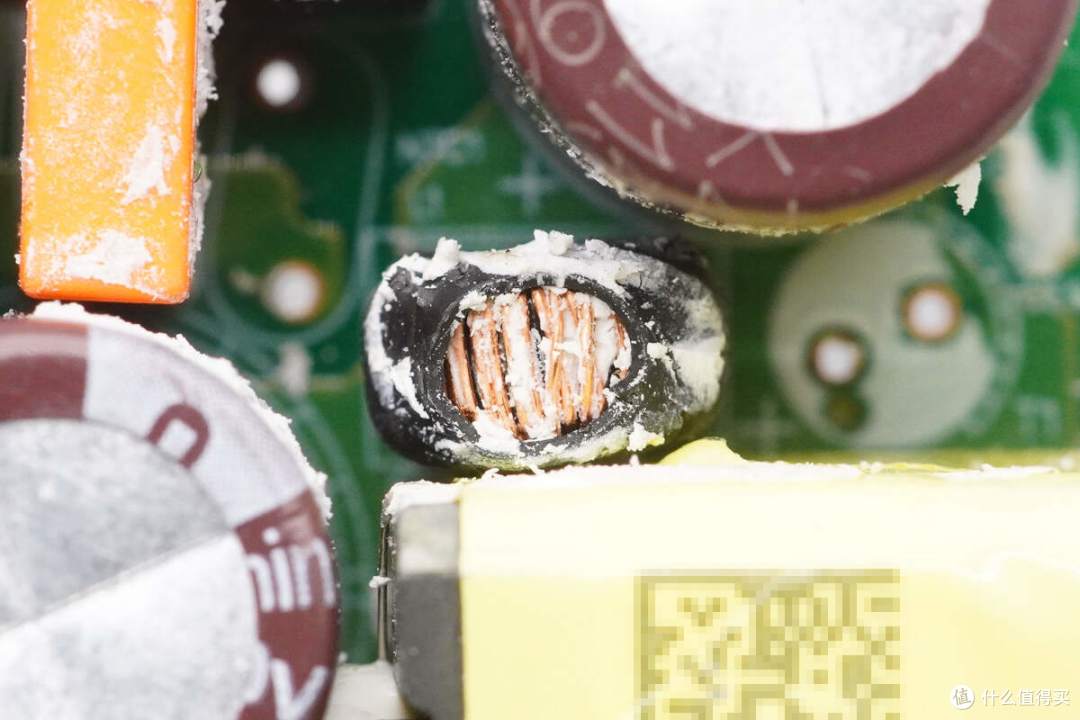

差模电感采用漆包线绕制，外套热缩管绝缘。

另外两颗高压滤波电解电容也是来自东佳，料号相同。

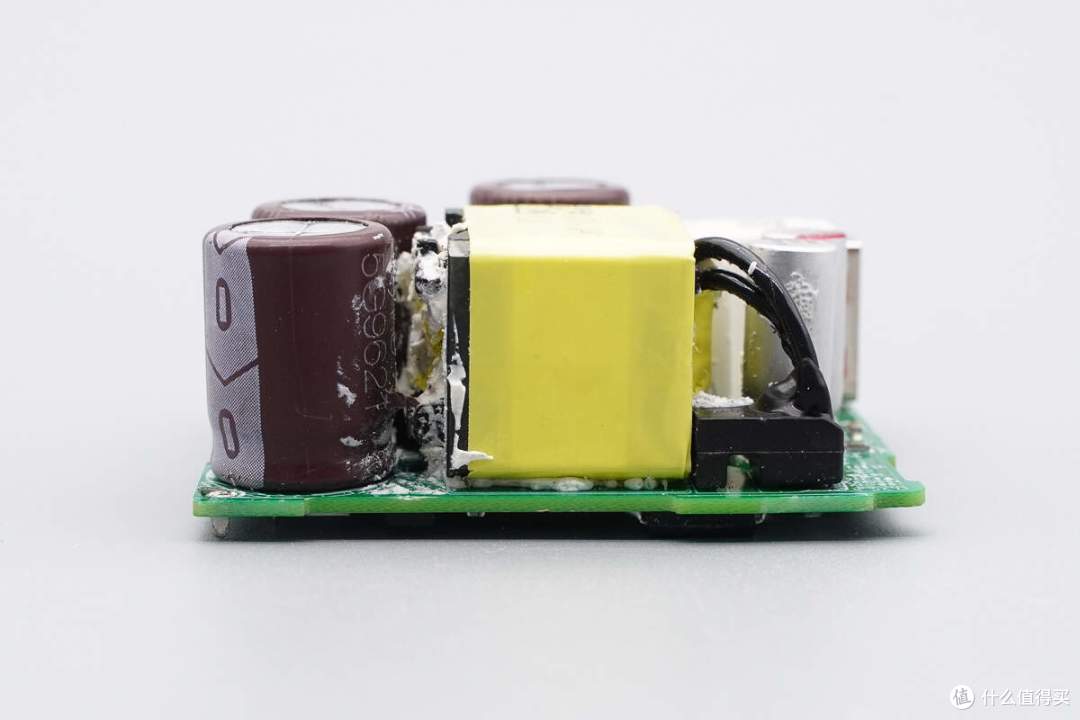

模块另一侧设有变压器。

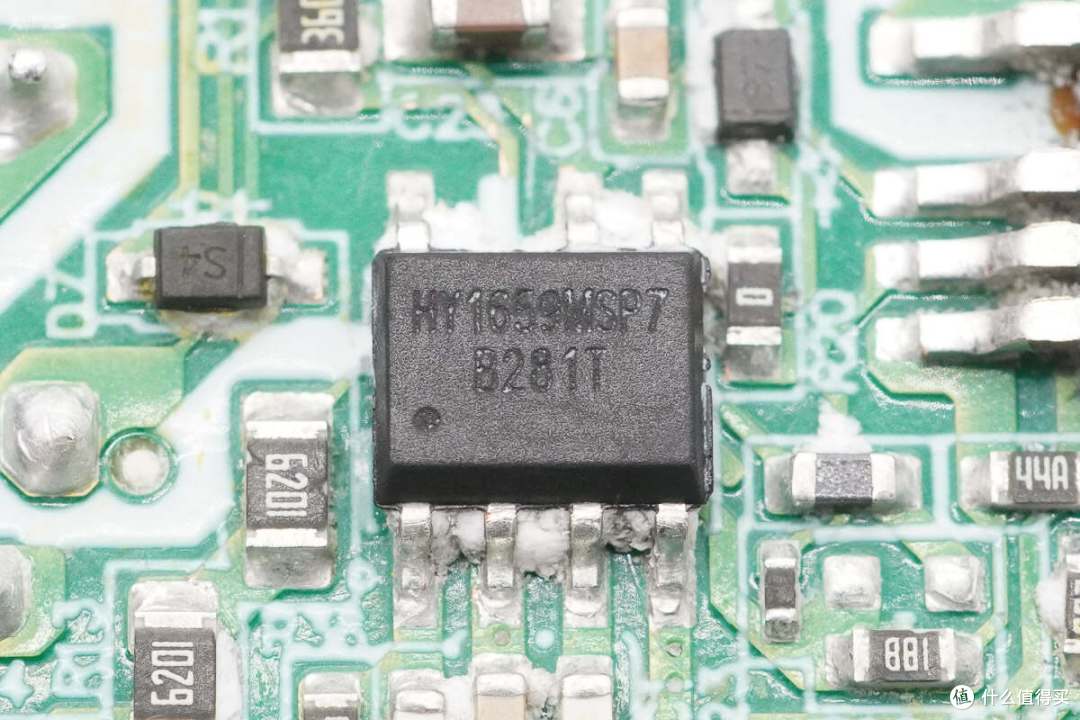

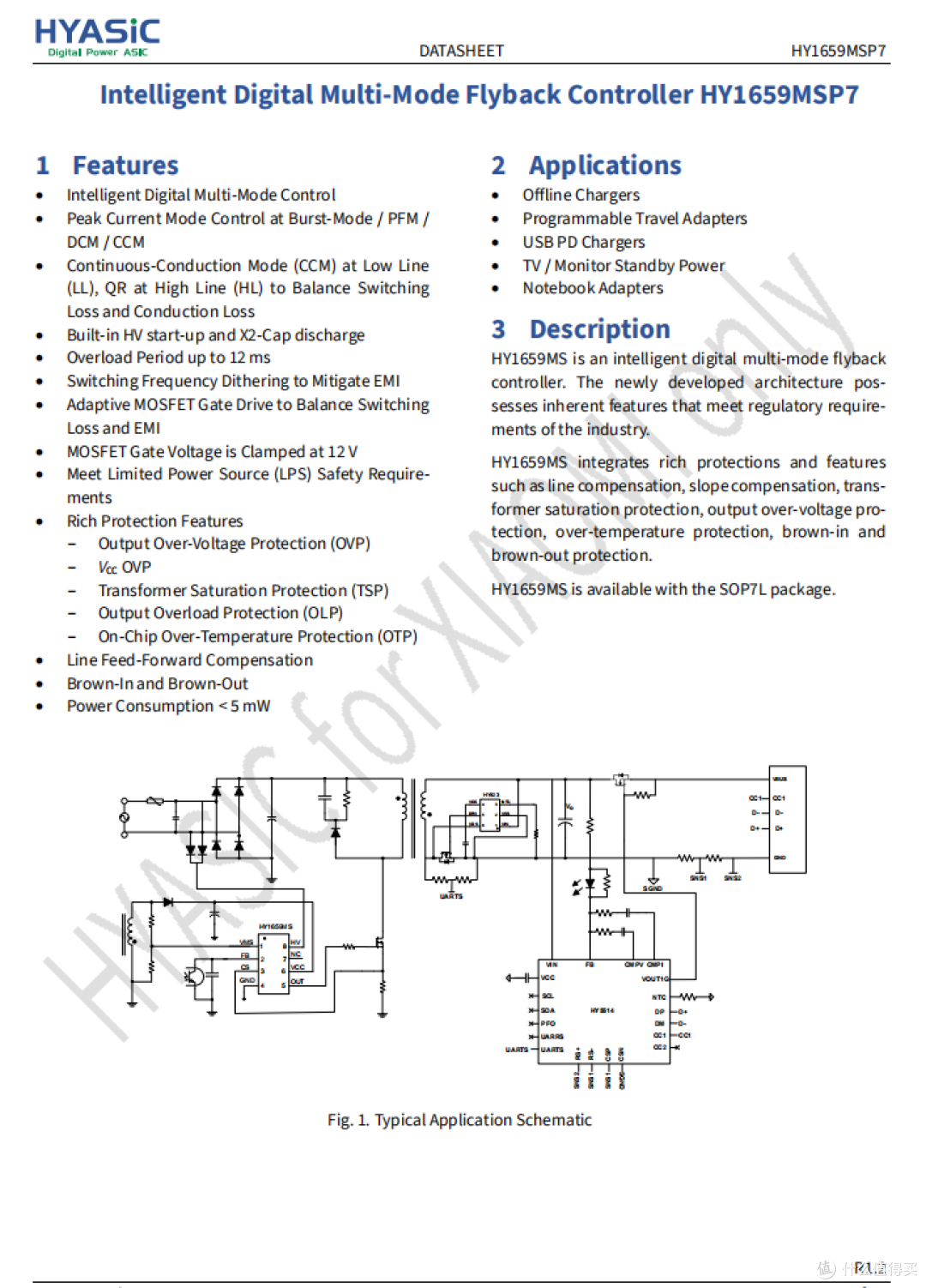

电源主控芯片来自华源智信，型号HY1659MSP7，这是一款集成了智能数字多模式控制的反激控制器，它通过峰值电流模式控制，可在突发模式、PFM、DCM及CCM等多种模式下高效运行。其创新架构实现了在低压时采用连续导通模式以优化性能，高压时则切换至准谐振模式，从而在开关损耗与导通损耗之间取得最佳平衡。

HY1659MSP7内置高压启动电路与X电容放电功能，此外通过开关频率抖动和自适应MOSFET栅极驱动技术有效降低电磁干扰，同时将栅极电压钳位在12V。芯片待机功耗低于5mW，且完全符合LPS安全标准要求。

HY1659MSP7还集成了全面的保护机制，包括输入欠压/过压保护、输出过压保护、VCC过压保护、变压器饱和保护、输出过载保护以及片上过温保护，确保系统安全可靠。芯片采用SOP7L封装。

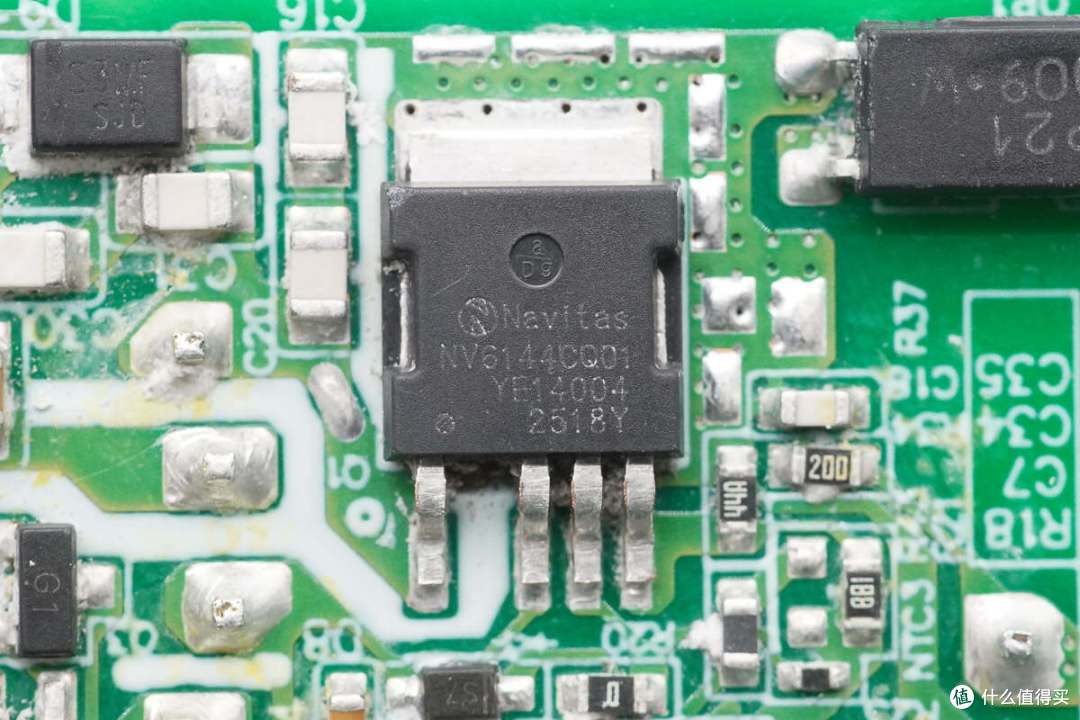

氮化镓功率芯片来自纳微半导体，型号NV6144C，芯片内部集成高性能增强型氮化镓开关管，耐压700V，导阻260mΩ，芯片支持3.3/5/15V PWM逻辑输入，具备可编程的高精度电流采样，具备过热保护功能，支持10-24V宽范围供电电压，具备极低的待机功耗和睡眠功耗，采用DPAK-4L封装。

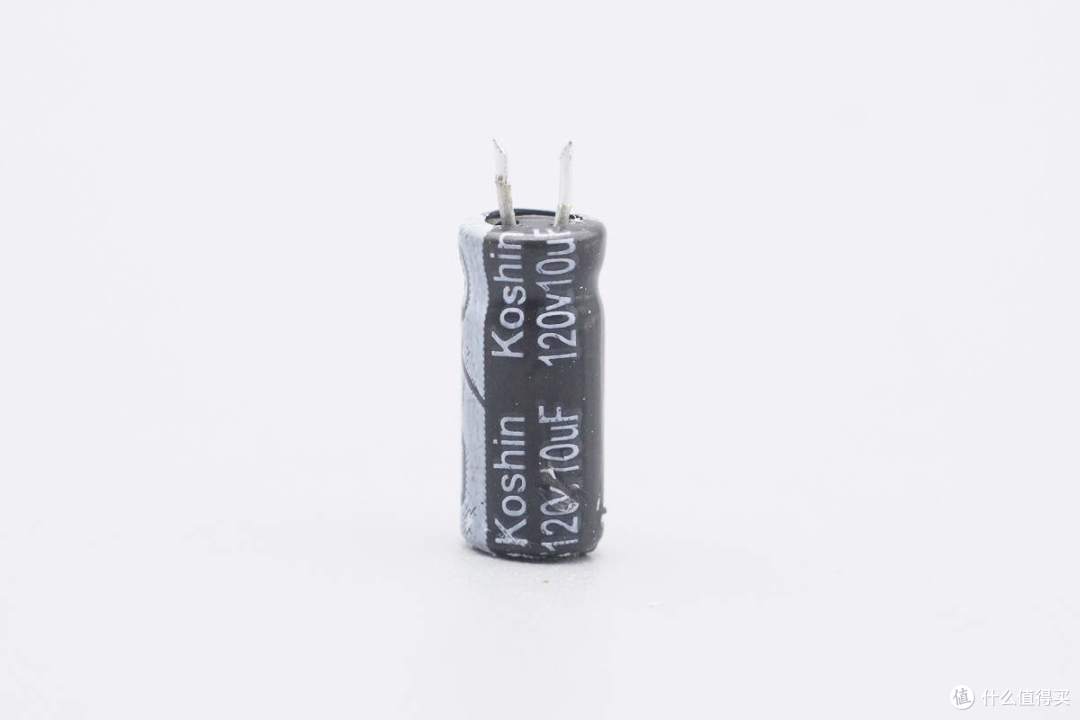

主控芯片供电电容来自东佳，规格为120V10μF。

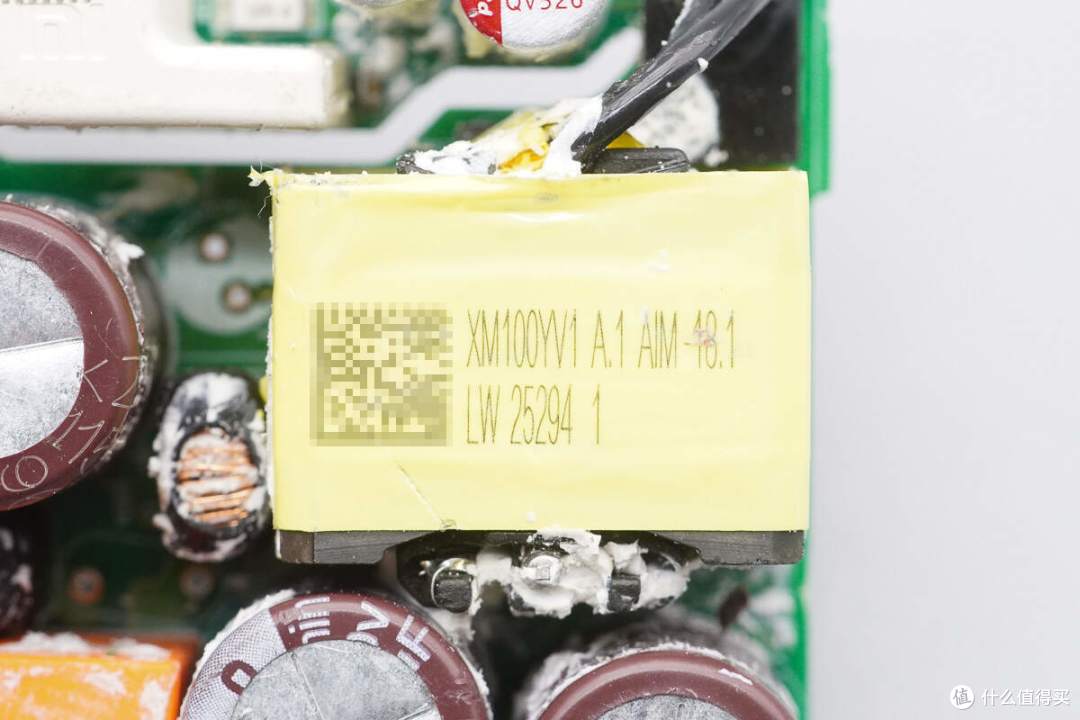

变压器特写。

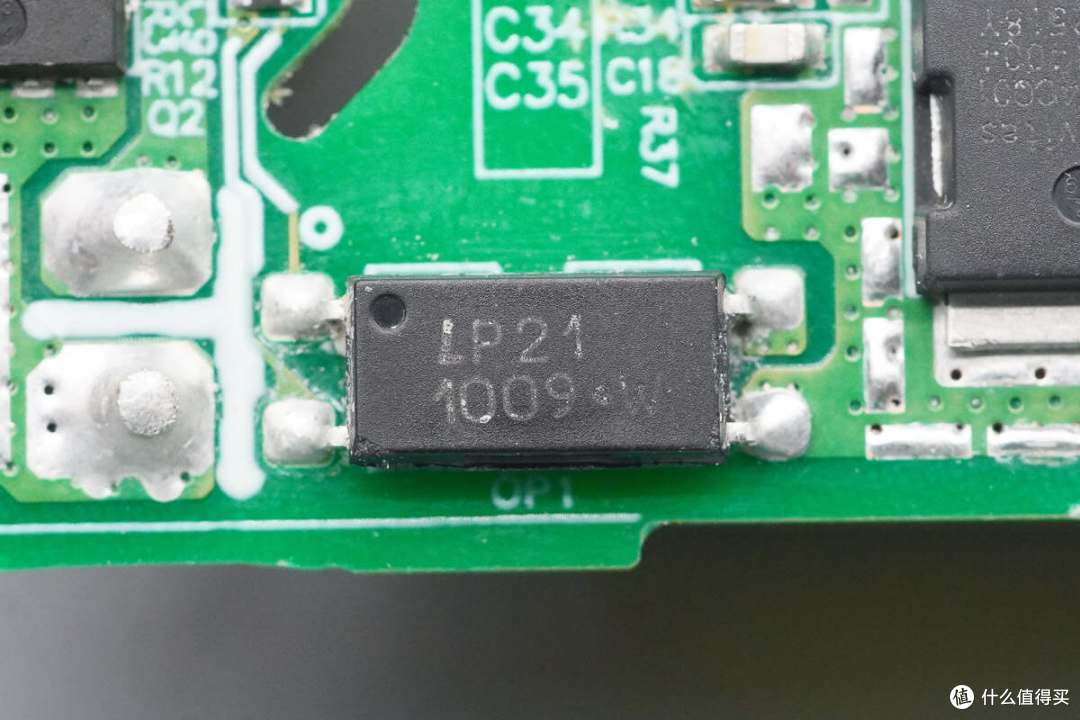

光宝LTV-1009光耦用于输出电压反馈调节。

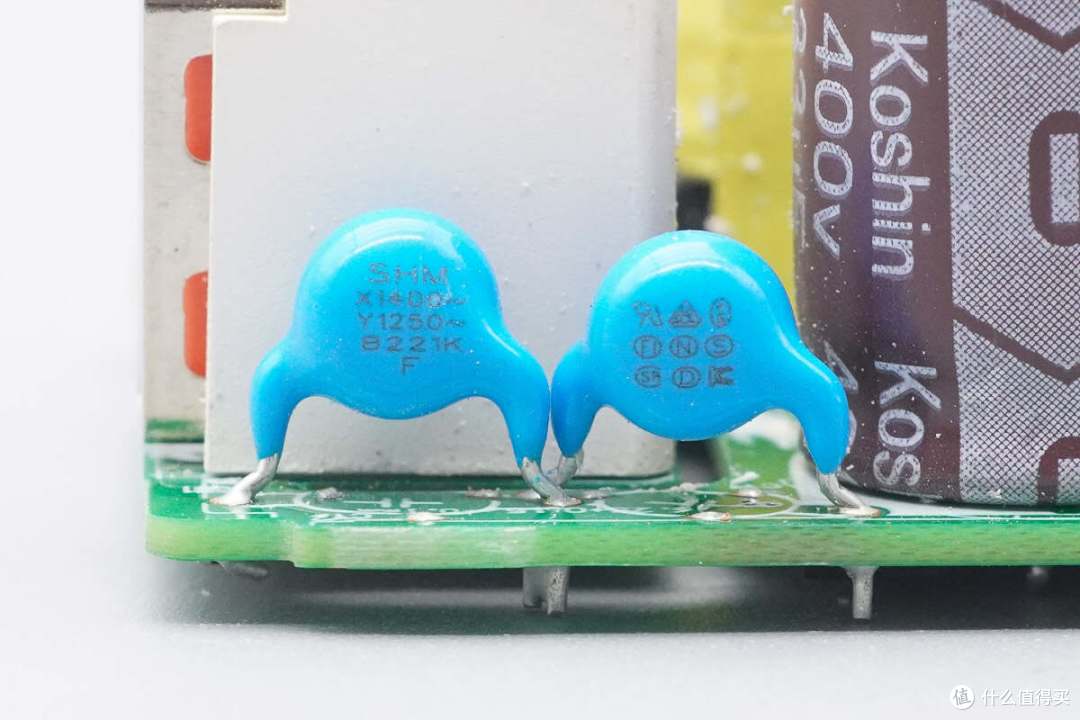

两颗蓝色Y电容串联提升安全性。

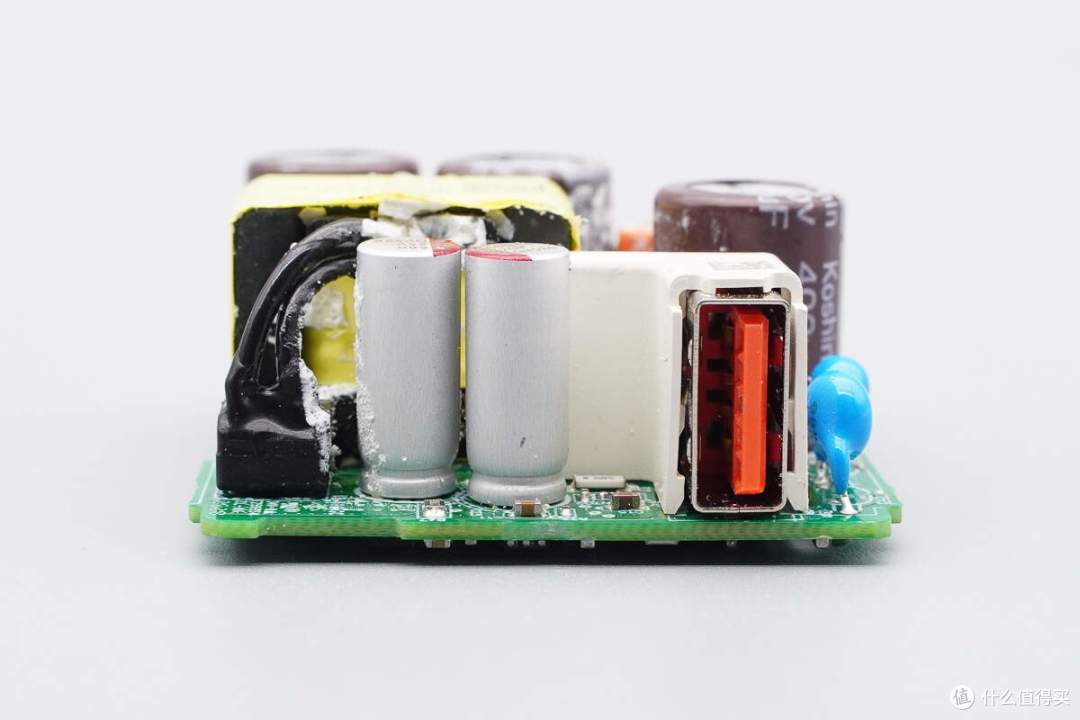

输出端一览，左侧焊接两颗输出滤波固态电容。

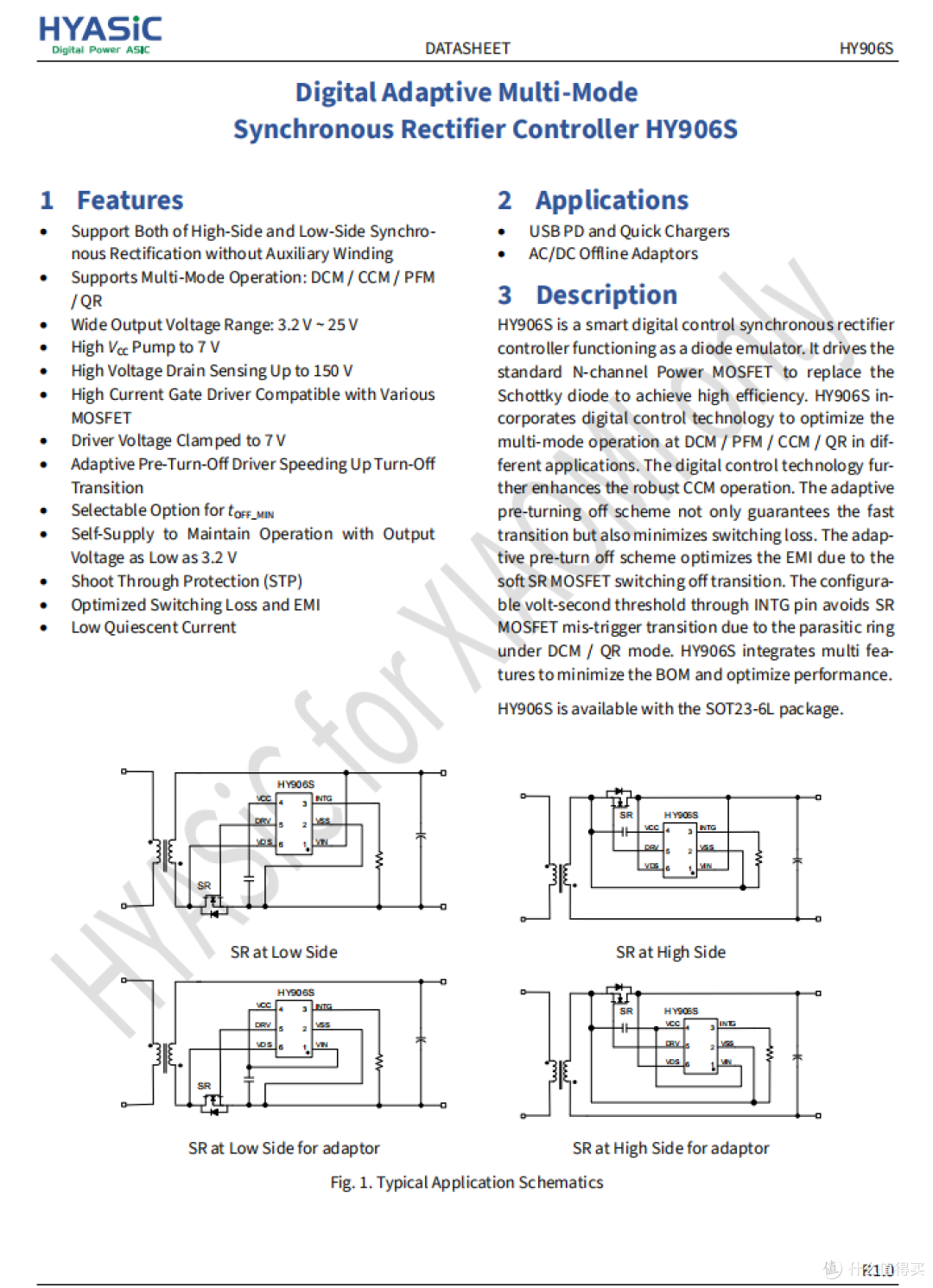

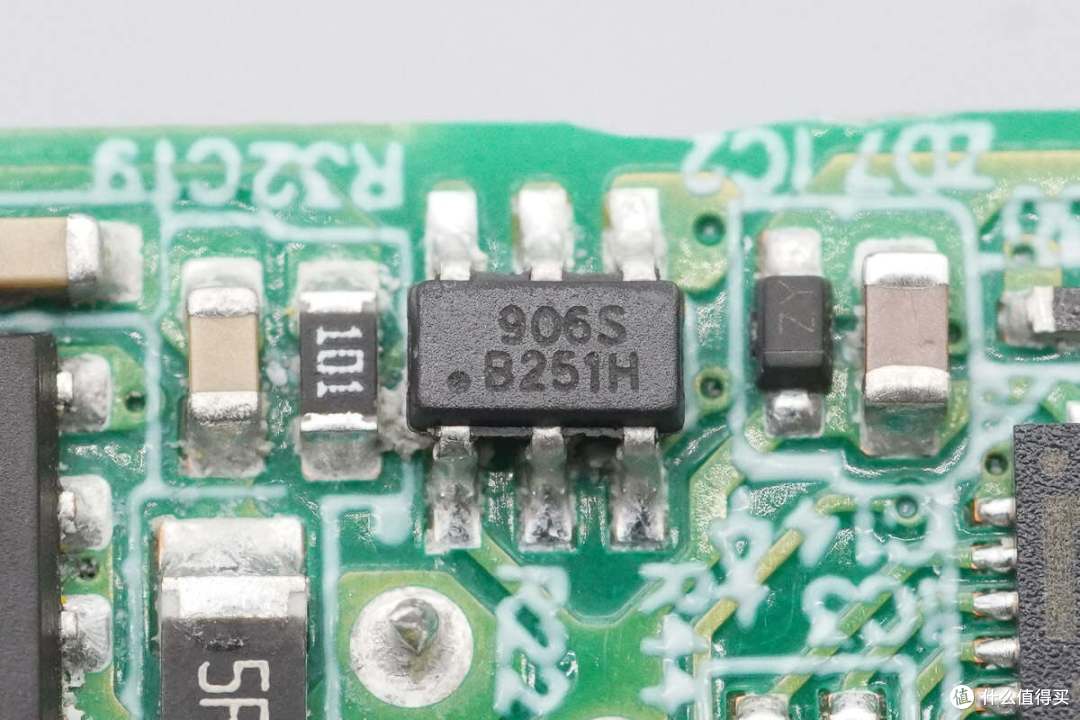

同步整流控制器同样来自华源智信，型号HY906S，这是一款智能数字控制同步整流控制器，作为二极管模拟器工作，通过驱动标准N沟道功率MOSFET来替代肖特基二极管，显著提升系统效率。

HY906S集成了数字控制技术，全面支持DCM、CCM、PFM和QR多种工作模式，无需辅助绕组即可同时支持高侧和低侧同步整流，并具备3.2-25V的宽输出电压范围。器件采用高压漏极检测技术（最高150V），提供7V VCC泵电压，并配备强大的栅极驱动器，能够兼容各种MOSFET（驱动器电压钳位在7V）。

HY906S采用自适应预关断驱动技术，不仅加速关断过程、最大限度降低开关损耗，还能通过软关断特性优化EMI表现。该器件集成可配置的伏秒阈值与可选的tOFF_MIN设置，有效防止DCM/QR模式下因寄生振荡导致的误触发。

HY906S具备直通保护功能，在输出电压低至3.2V时仍能维持正常工作，并以其低静态电流和优化的开关特性，在保证高效率的同时实现了较低的电磁干扰。

HY906S通过高度集成化设计，最大限度减少了外部元件数量，显著优化了系统成本与整体性能。芯片采用SOT23-6L封装。

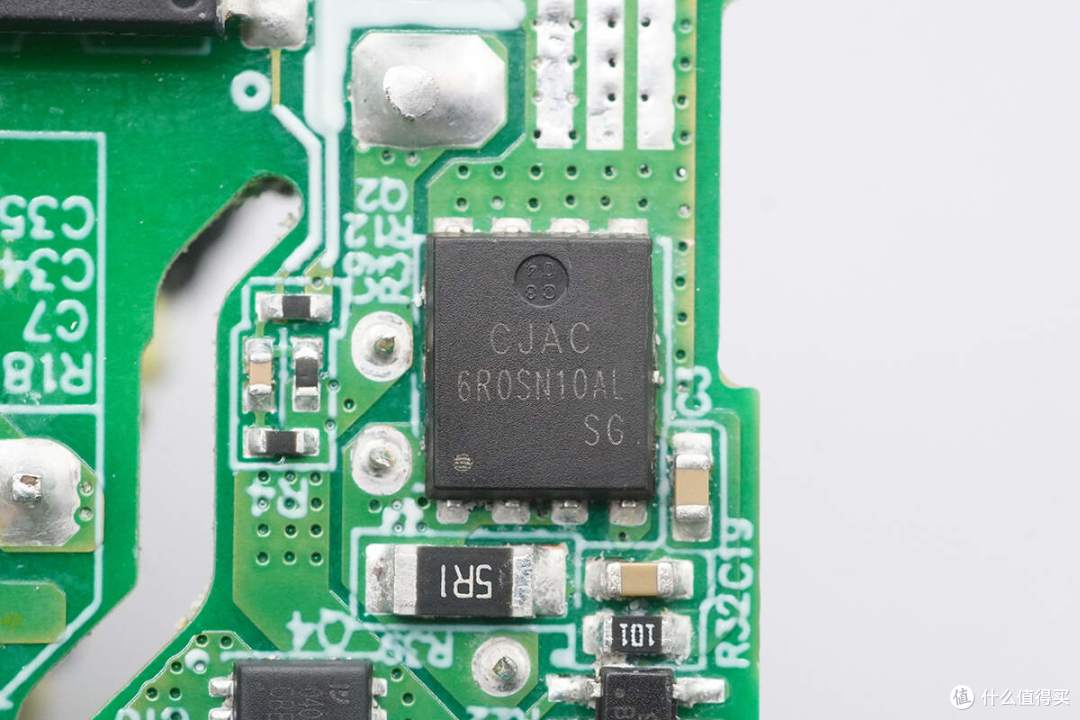

同步整流管来自JSCJ长晶科技，型号CJAC6R0SN10AL，NMOS管，耐压100V，导阻4.6mΩ，采用PDFNWB5*6-8L封装。

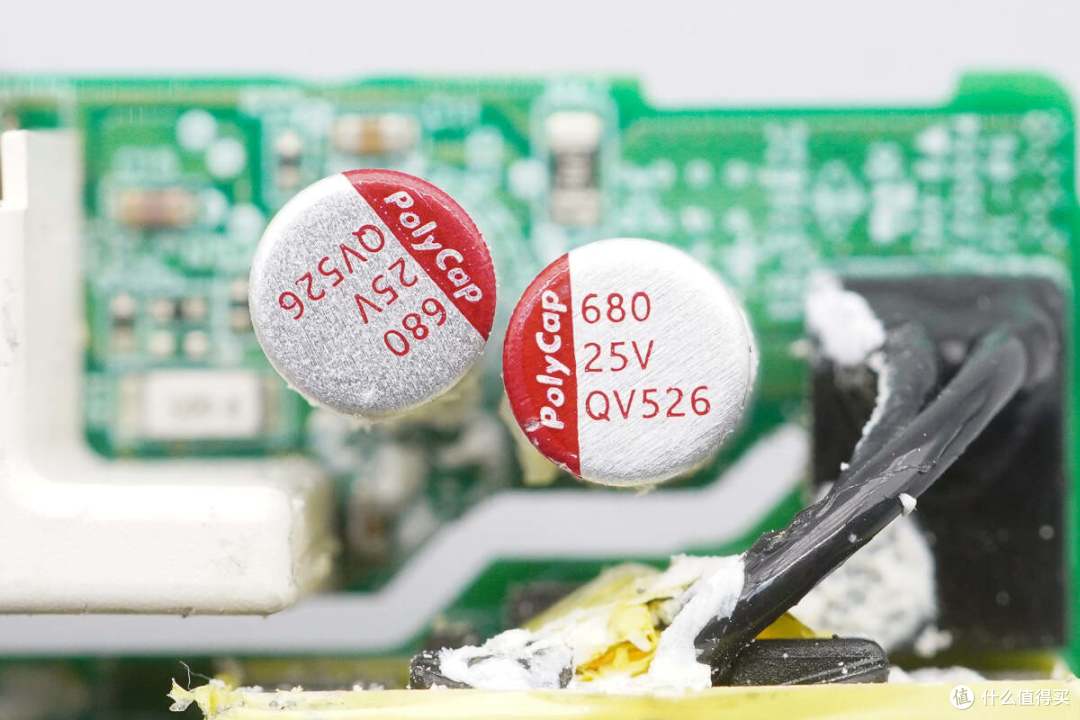

两颗输出滤波固态电容来自PolyCap柏瑞凯，规格均为25V680μF。

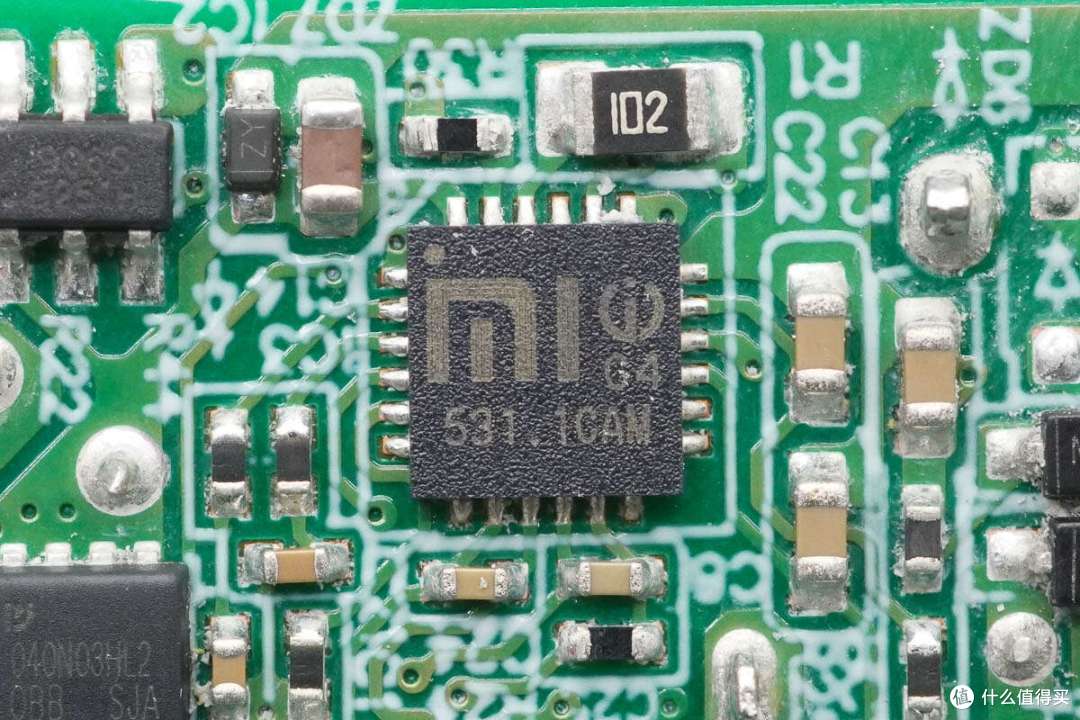

协议芯片由小米向英集芯科技定制，芯片丝印了小米和英集芯科技两家品牌logo，并丝印C4型号，采用QFN-24封装。

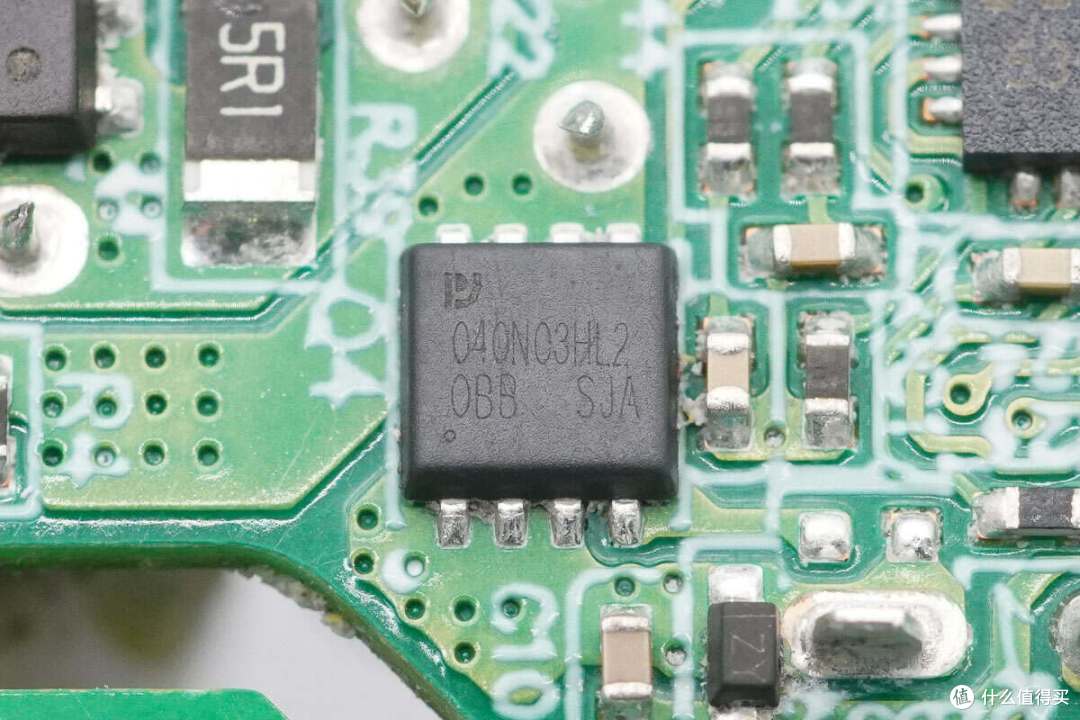

输出VBUS开关管来自平伟，丝印040N03HL2，采用DFN3*3封装。

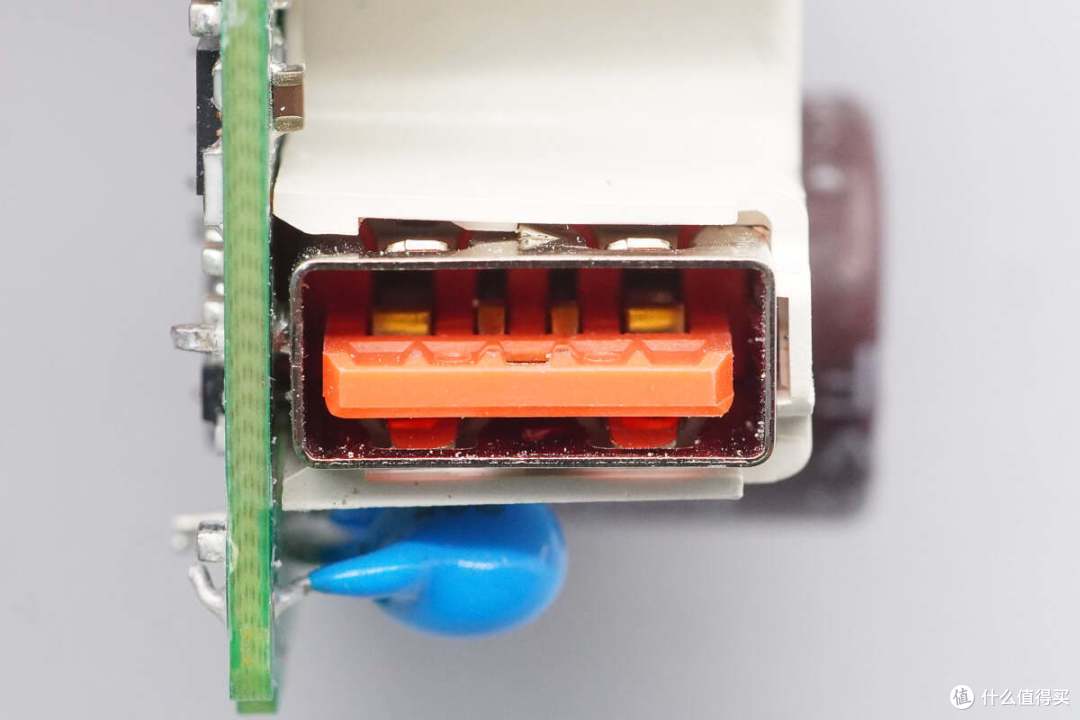

USB-A接口母座特写。

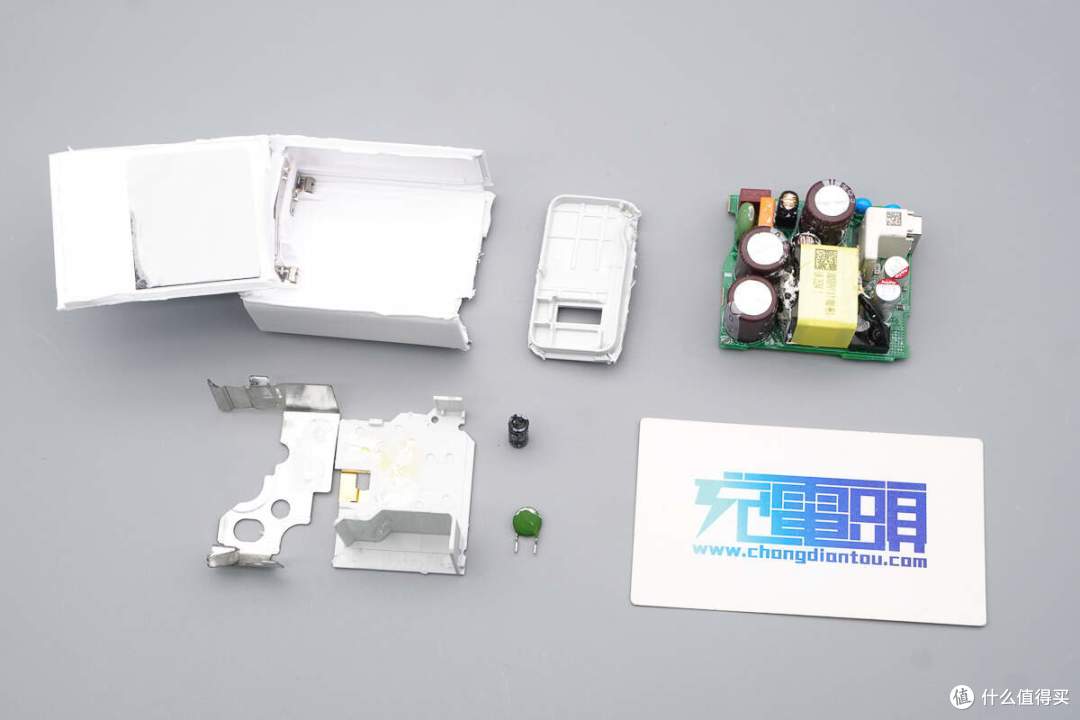

全部拆解一览，来张全家福。

充电头网拆解总结

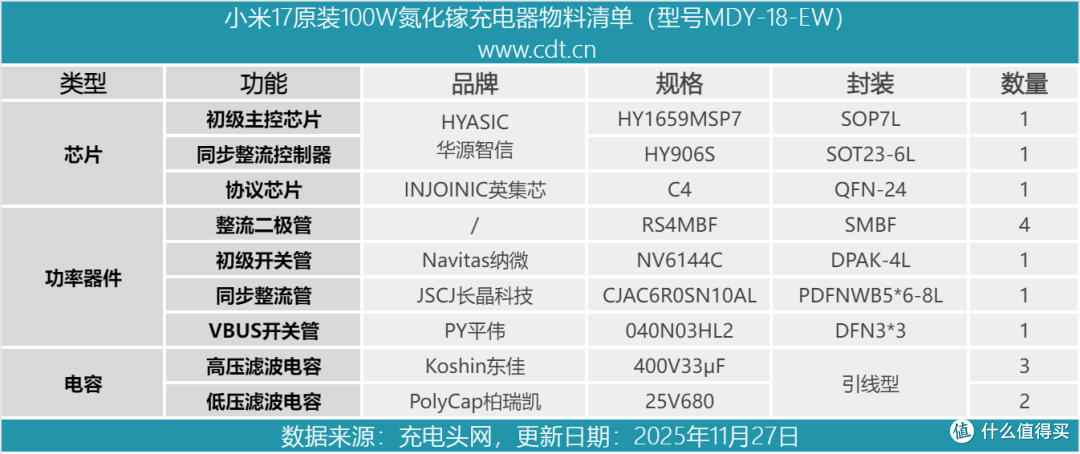

最后附上小米17原装100W氮化镓充电器的核心器件清单，方便大家查阅。

小米17系列新机标配的这款100W氮化镓充电器延续经典家族风格设计，但与时俱进配备了新国标插脚，提升了用户使用时的安全性。输出则采用经典定制USB-A接口，支持小米100W澎湃秒充，搭配小米的数据线，还支持65W PD快充，不仅可以给新手机充电，还能兼顾笔记本电脑、平板等设备。

充电头网通过拆解了解到，此次拆解的批次使用的是华源智信半导体HY1659MSP7+HY906S零待机功耗电源方案，搭配纳微NV6144C氮化镓功率器件以及长晶科技的同步整流管。华源智信这套方案的量产应用，无论是对于赋能产业升级还是节能减排都起到积极推动作用。

此外输出使用英集芯定制协议芯片控制，还采用了东佳、绿宝石两大品牌电容滤波，模块器件布局紧凑，用料扎实可靠。
