一、前言

早在去年11月份的时候，就折腾了一台半捡垃圾半新购的黑群NAS（感兴趣的可以点击这里回顾），当时只搞定了NAS的硬件装机部分，可惜由于后来太忙，软件部分一直没顾上折腾。这一拖，就拖到了春节放假，于是趁着假期，将之前的欠账清完。

此次折腾，共有两部分，一是硬件部分有所调整，调整后更加合理；二是软件部分，即所谓的黑群晖安装过程，正好安装时也将每一个步骤都截图了，所以大家也可以当做教程来抄作业。

当然，在折腾过程中，也参考了不少资料，尤其是阿文菌的文章，这里特别感谢阿文菌为大家贡献了这么多NAS方面的干货教程。

二、硬件调整

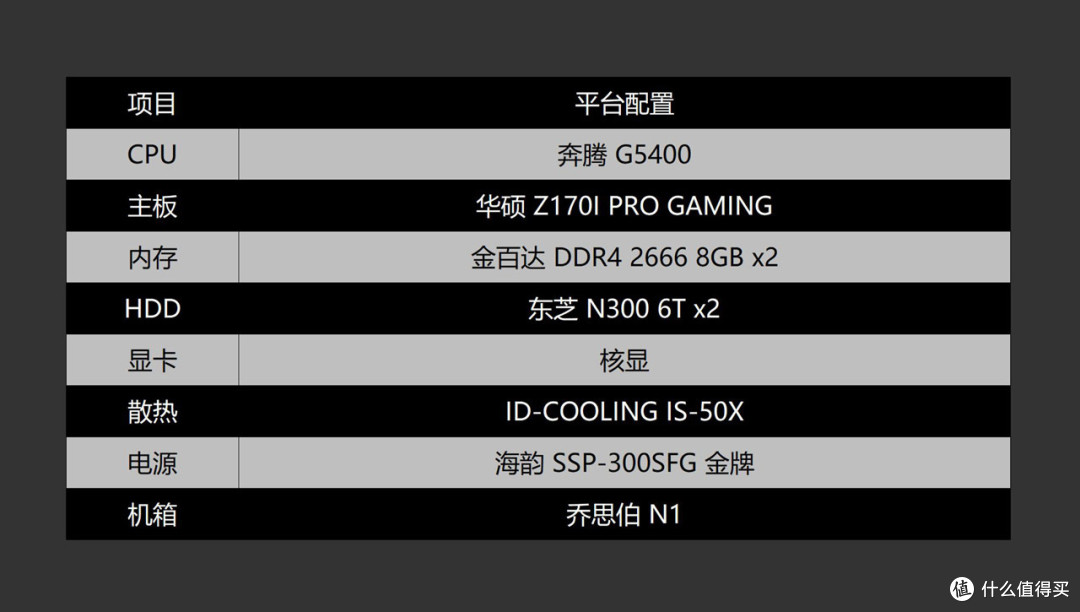

调整后的硬件配置如下：

调整后是酱紫的，那么为啥要调整呢？

具体来说，原方案存在两大问题，一是CPU是笔记本改造而来的QL3X，而且还是ES版的，考虑到NAS对硬件的稳定性要求较高，所以这次将其更换为正式版的奔腾G5400；二是之前的乔思伯 HP400散热器虽然体积够小巧，但散热效能有些不够，即便是应付双核心的奔腾G5400也有些吃力，故而这次将散热器换为规模更大的ID-COOLING IS-50X。同时由于G5400内部的硅脂有点干，所以对其进行了开盖操作，并将硅脂更换为液金。

另外，本来打算用Nvme SSD给NAS当缓存用的，后来看网上说NAS缓存太费SSD的耐久度，而且对NAS的加成作用有限，鉴于我那个盘是QLC颗粒的，那就更扛不住了，索性将其拆下，不再用缓存盘了。

至于其他方面，也有一些小调整，下面咱们逐一展开了说。

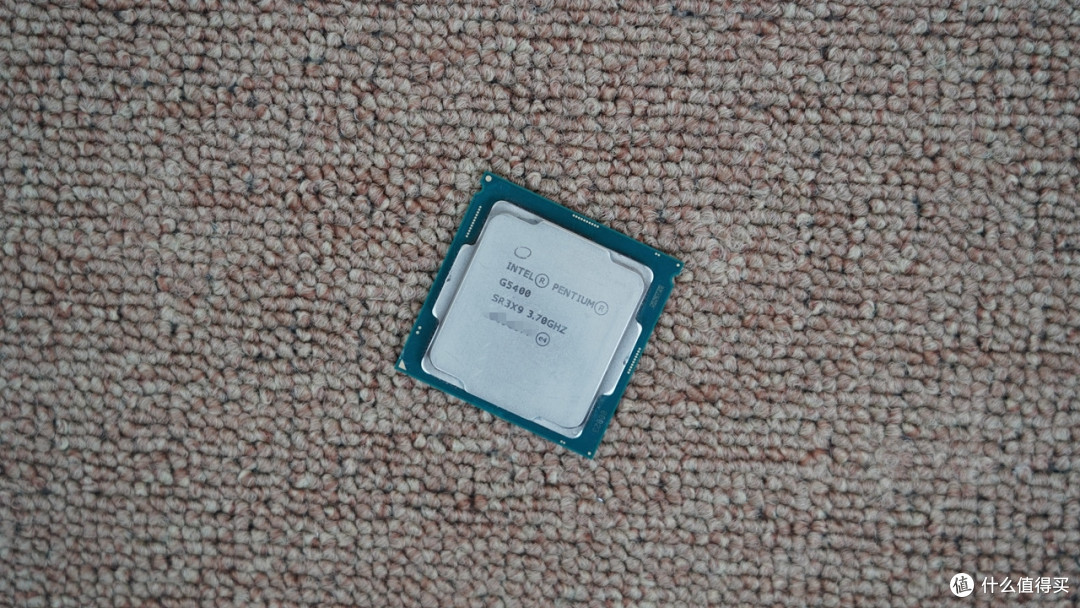

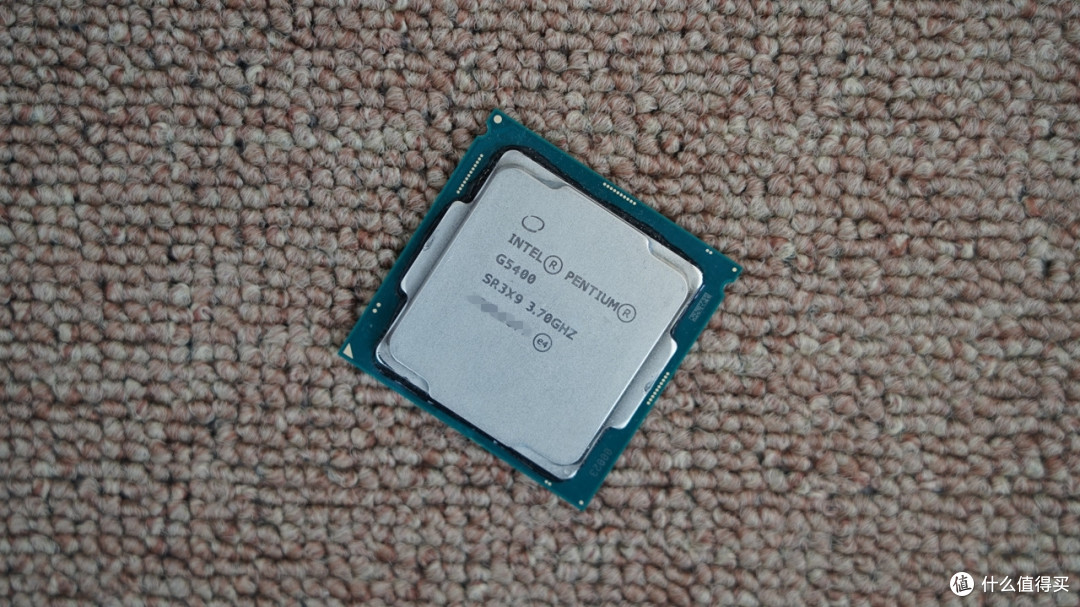

CPU由QL3X调整为奔腾G5400，虽然该U双核四线程的规格放到桌面平台上有点不够用了，但用到NAS里还是杠杠滴。

由于用的太久，内部硅脂都干了，工作时的温度开始逐渐变高，所以用小型台钳对其进行开盖换液金操作。

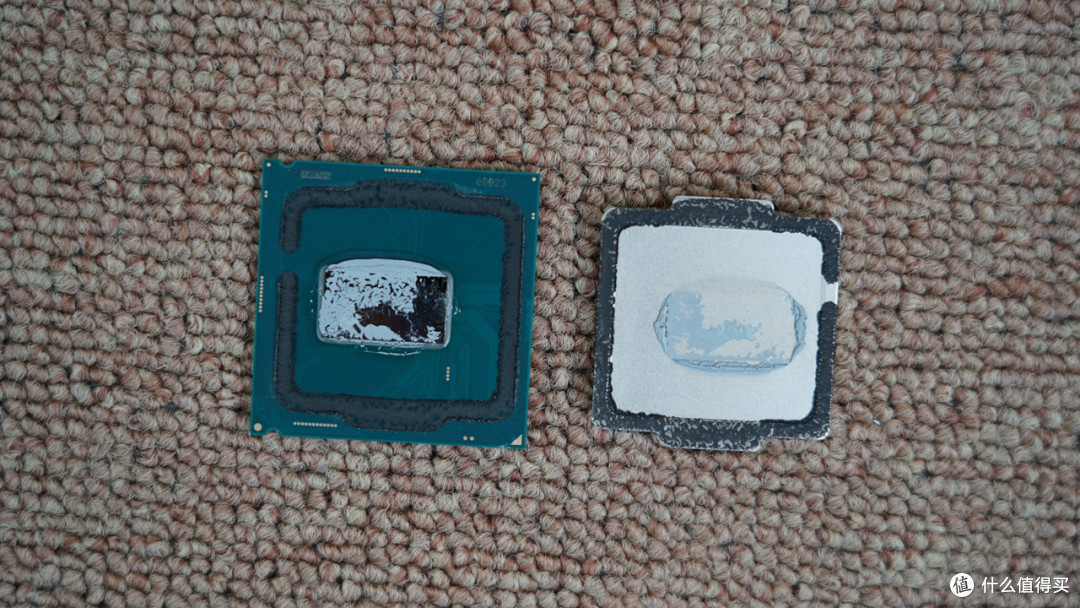

很轻松就开盖了，硅脂确实很干了。

用刀片将硅脂清理干净。

涂好液金，并在四周涂好704硅橡胶，由于第一次涂，所以美观性不是太好，大家凑合着看吧。

然后将CPU顶盖和PCB合体，由于704硅橡胶干燥需要较长时间，为了避免顶盖和PCB产生位移，最好的办法是将其放到CPU插座里固定住。

在CPU插座里压了一晚上后，顶盖和PCB彻底固定住了。

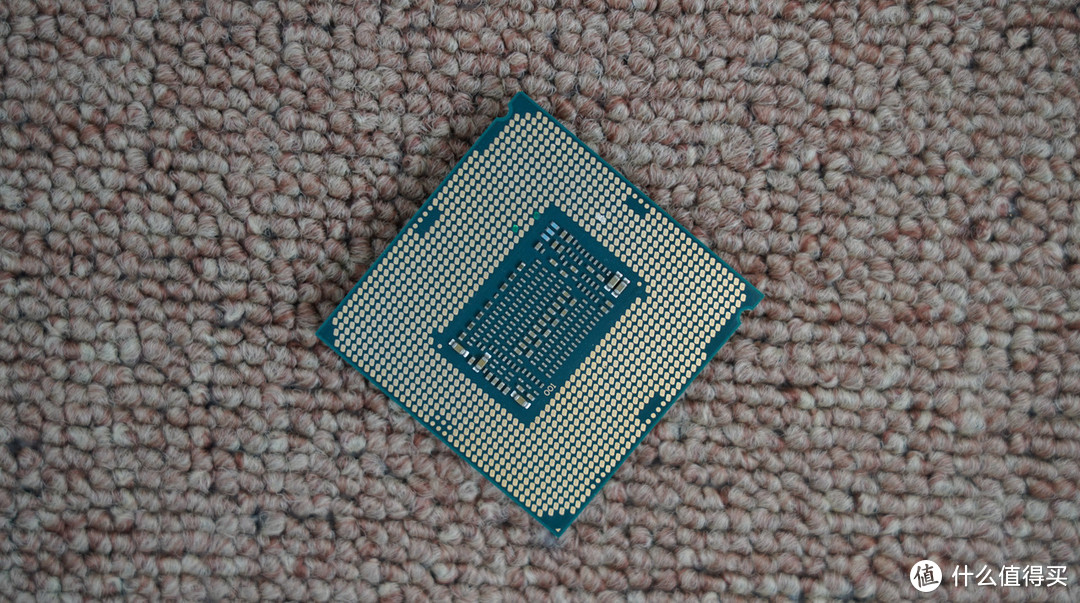

奔腾G5400是8代U，要用到华硕 Z170I PRO GAMING主板上，还需要魔改触点等操作，具体来说，就是屏蔽两点，短接两点，如下图。

另外，主板的BIOS也需要魔改，只不过我之前上QL3X时，已经一次性魔改好了，我这个BIOS，可以支持6系、7系、8系、9系的酷睿、奔腾、赛扬以及志强系列CPU。

虽然近期矿盘比较多，也比较便宜，但对于NAS来说，数据安全才是最重要的，所以建议大家买全新的正规盘吧，最好还是买NAS专用盘，本人这里选用了东芝 N300 6T x2，该盘是目前市面上少有的采用了垂直记录技术的盘。

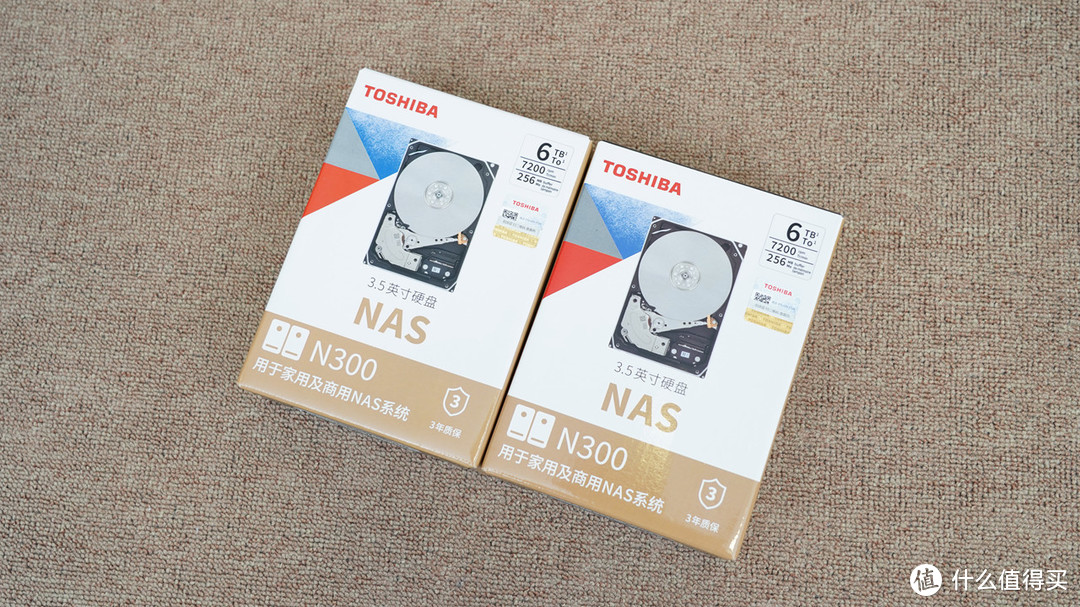

产品外包装一览。

东芝(TOSHIBA)6TBNAS硬盘256MB7200转CMR垂直记录网络存储SATA接口N300系列(HDWG460)1199元京东去购买

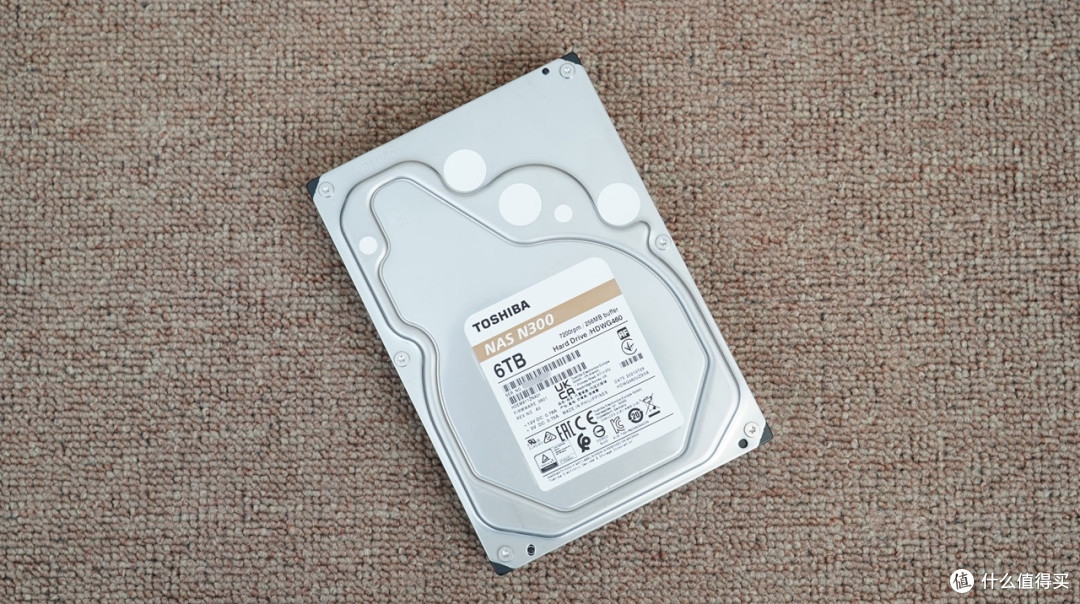

拆掉包装，拿出盘体。

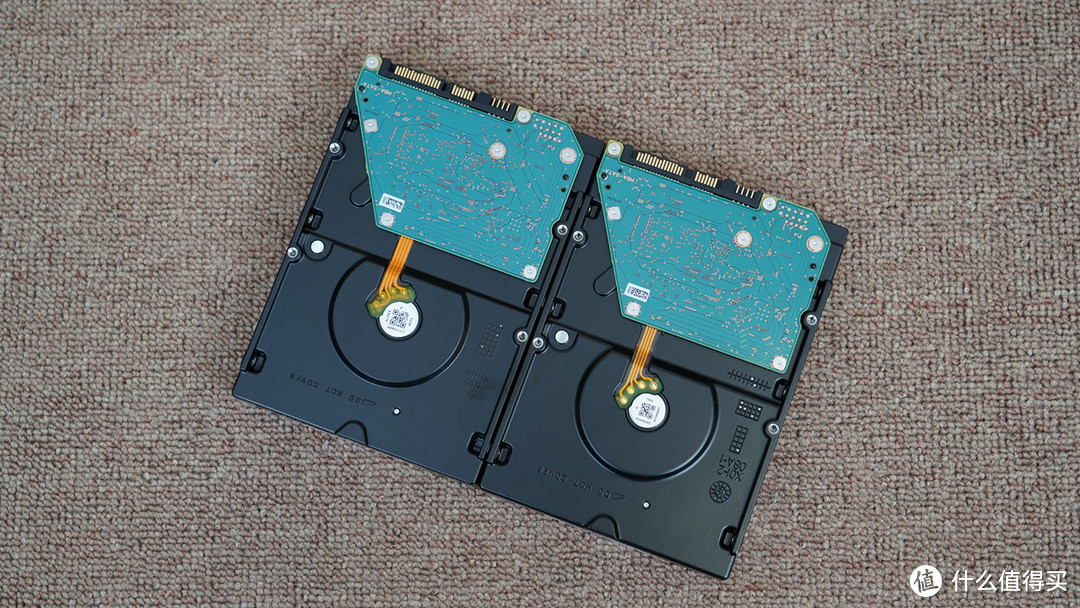

背面一览，可以看出其PCB采用反转式设计，可以避免PCB上的元器件因碰撞导致损坏。

盘体采用3.5英寸规格，容量为6TB，缓存为256MB，该盘采用了东芝稳定盘片技术，加上强大的数据保护技术，具有较高的可靠性。

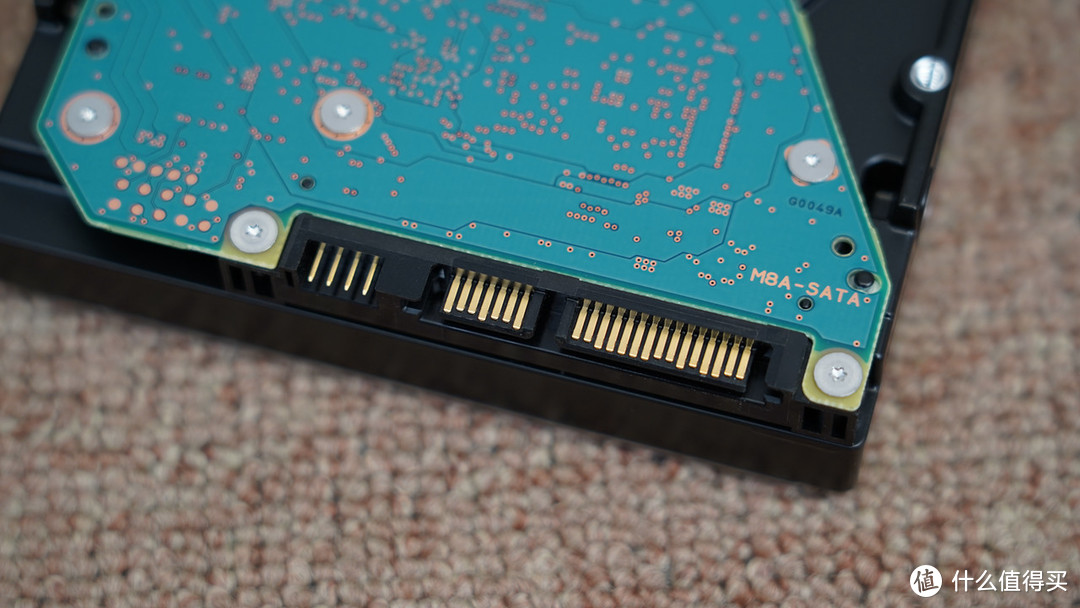

SATA接口特写。

机箱的附件中提供了胶质提手，减震效果不错，先将盘固定到提手上。

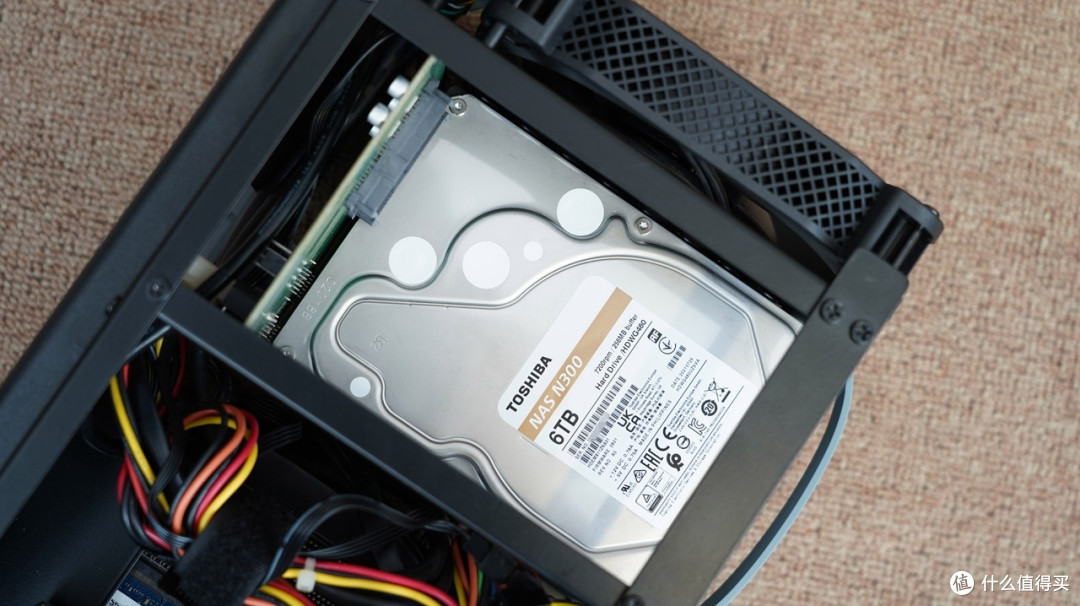

接着将硬盘插入硬盘架。

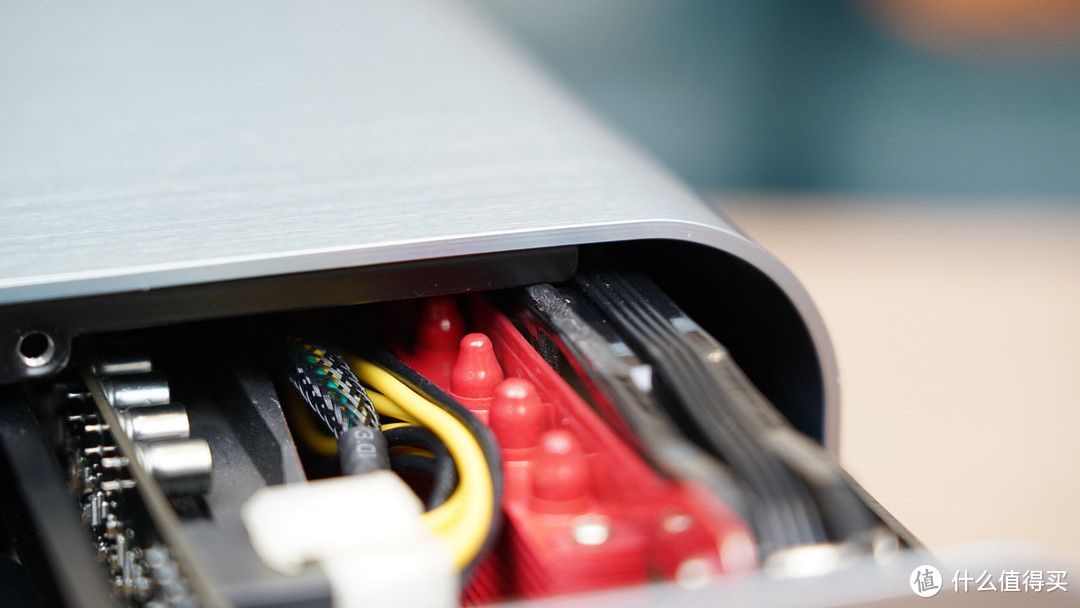

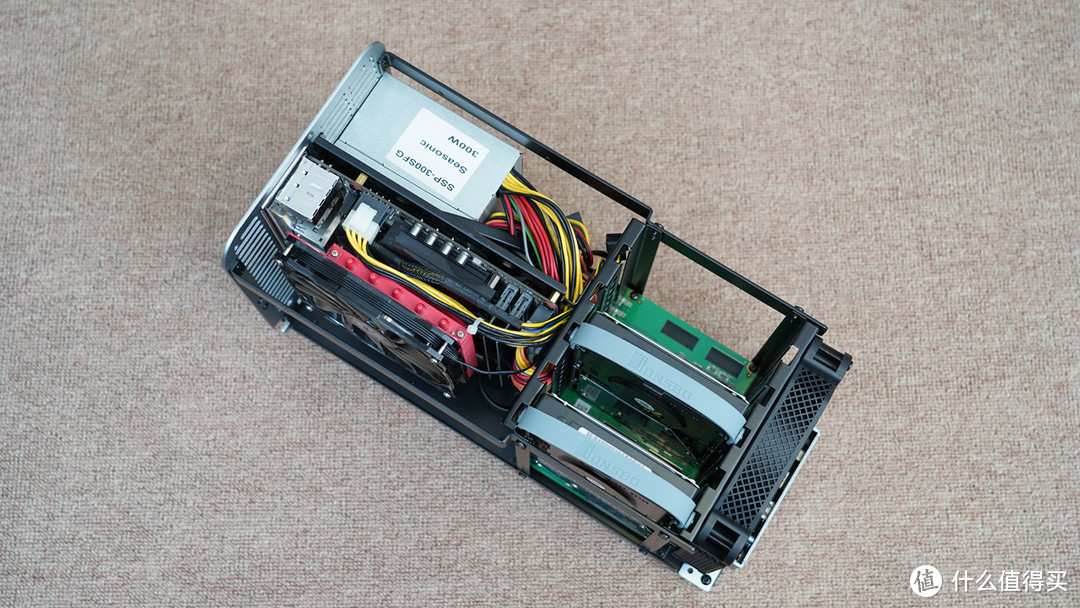

整体效果还不错

特写一张。

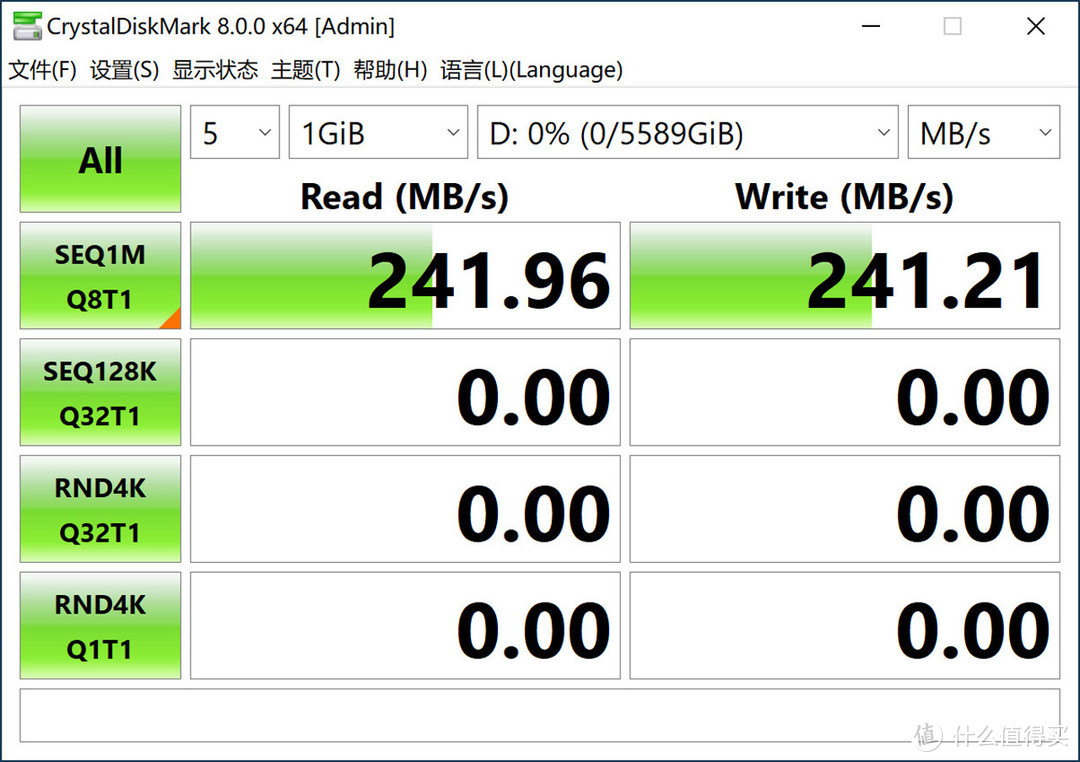

趁着还没装NAS系统，在Win系统下给硬盘跑个分，可以看出，硬盘的顺序读写水平还是很不错的。

内存更换为金百达DDR4 2666 8GB x2，该内存采用了国产长鑫存储的颗粒打造而成，之前本来拿来装机的，后来我一想，NAS对内存的稳定性要求较高，为了检验国产颗粒的稳定性，故而将其转移到NAS里了。经过数天的NAS考验，发现该内存的稳定性还是很不错的。

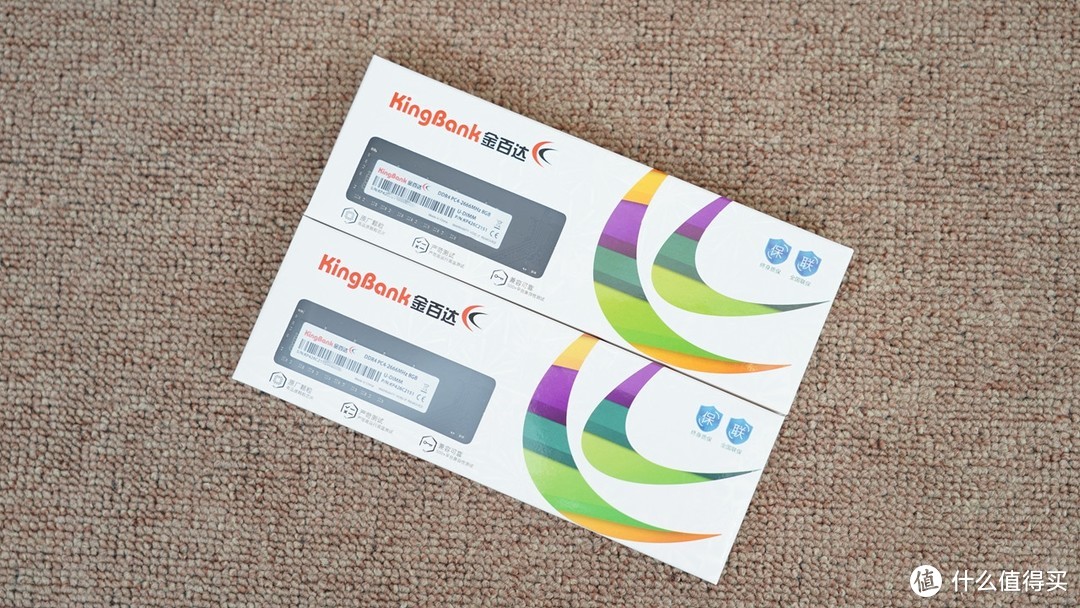

内存的外包装比较简约环保，不过其支持终身质保和全国联保的售后政策还是比较给力的。

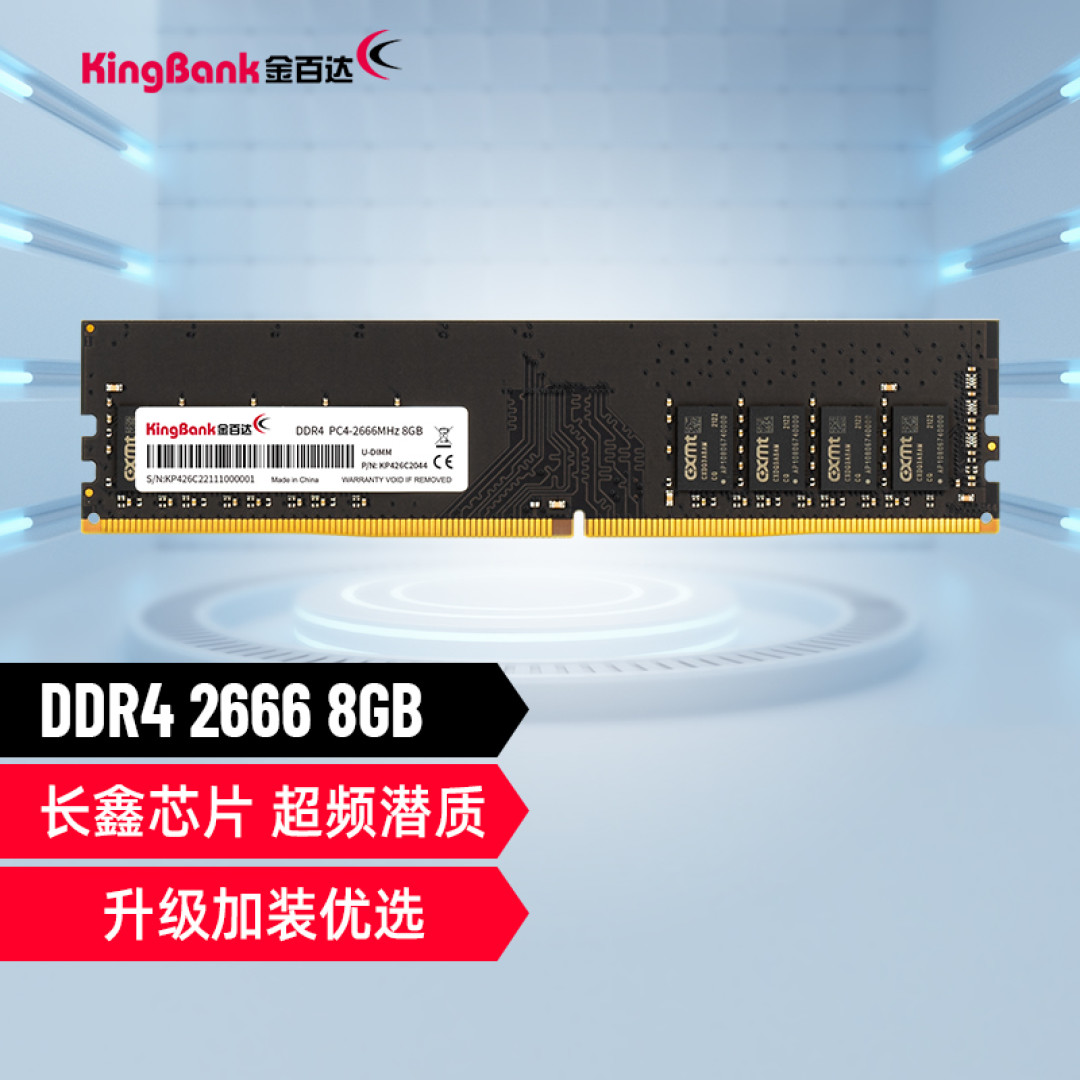

金百达（KINGBANK）8GBDDR42666台式机内存条169元京东去购买

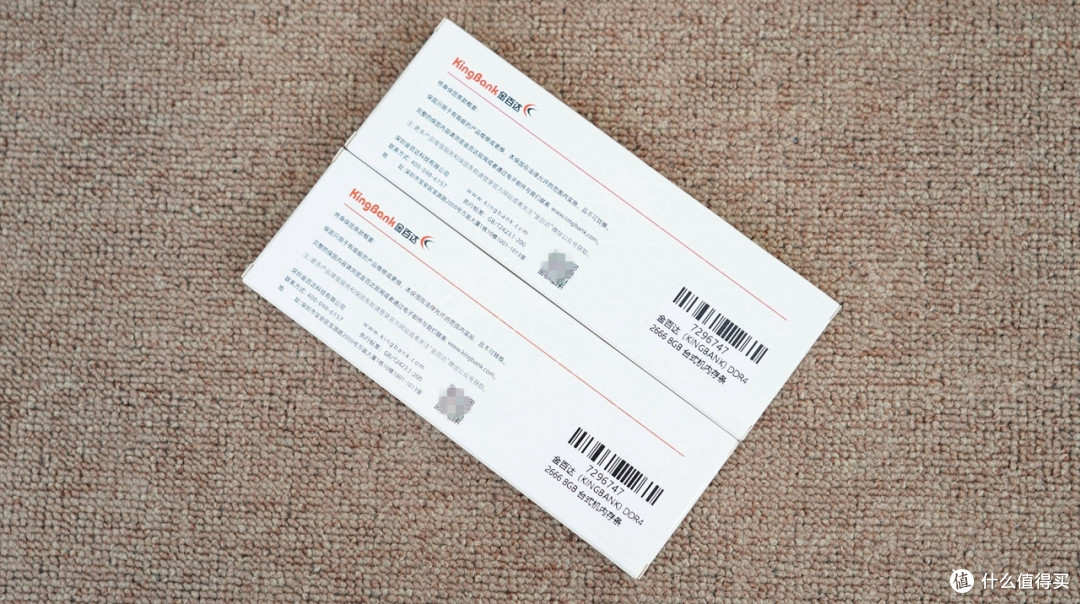

背面也比较简约。

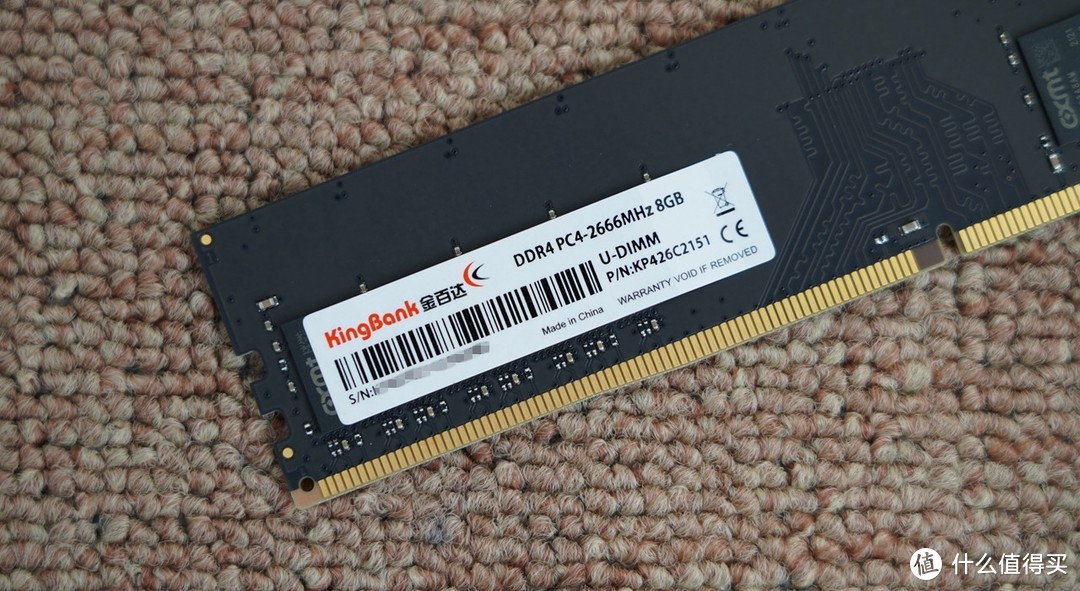

内存采用普条设计，黑色的PCB看上去颇有质感。

内存标称频率为DDR4 2666MHz，但其实开启XMP后能达到3200MHz，当然，由于这里是给NAS用，不开启XMP用2666MHz也足够了。

本内存的最大亮点就是采用了纯国产长鑫DDR4颗粒，该颗粒单颗容量为1GB，8颗组成了8GB的容量。

金手指和旁边的贴片元件做工也非常非常规范工整。

端部做工也不赖。

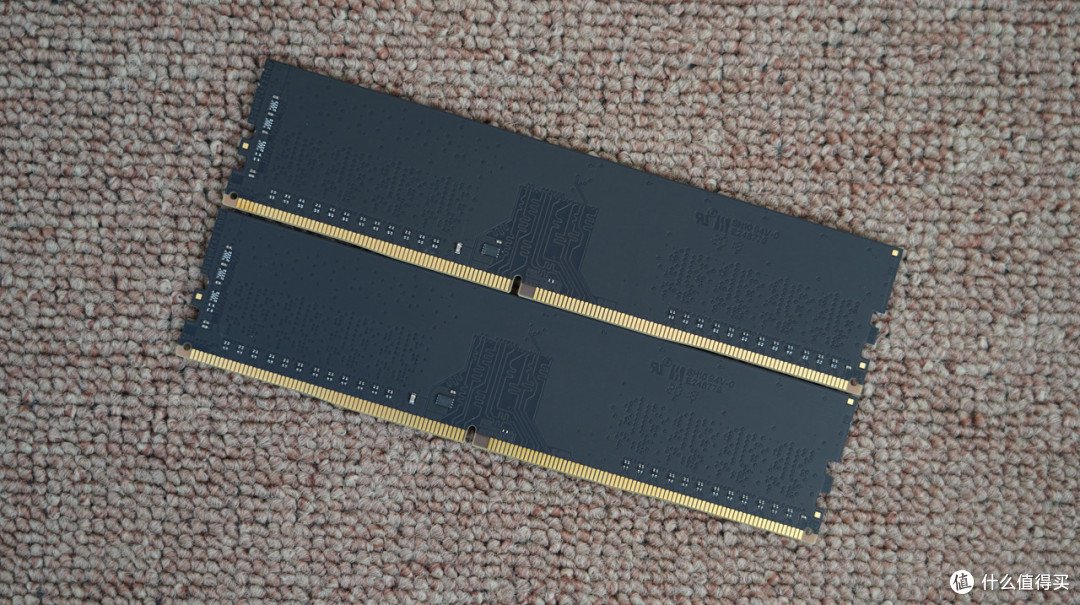

另一面则没有颗粒元件。

不过这一侧还是能看到一些电阻、电容类的小元件，这些小元件的排布还是很整齐的，另外PCB上的走线也清晰可见。

将内存插到主板上吧。

最后更换的就是散热器了，之前的乔思伯 HP400散热器小巧有余而性能不足，所以这次从床底翻出了5热管的ID-COOLING IS-50X散热器装上了。

不过该散热器的风扇略微有点大，往机箱里面装时，顶住了机箱的上部。

果断上电磨，将风扇凸起的位置打磨了一下，终于能装进去了。

顺便试试改造后的效果，单勾FPU烤机稳定后（室温21.7℃），CPU各核心温度在50℃出头，看来开盖换液金+更换散热器还是很有效果的（换之前是90℃+）。

三、软件安装

软件安装部分，大家可以看阿文菌的教程，当然，跟着我这个操作也没问题，因为我也是跟着阿文菌的教程走的。

首先，下载相关软件，并解压。

接着制作引导盘，引导盘需要用到U盘，群晖的引导盘其实对U盘的容量需求并不是很大，本人本打算用手头的一个8G老U盘来做，谁知道那个盘用太久了，开始报错了，于是捞出了去年双十二入手的2块金士顿U盘（一块128G的，一块64G的），打算从中挑选一个用。

制作群晖引导盘，64G的其实都有点浪费了，但双十二购买时64G的和32G的只差了10元，索性就买了64G的。

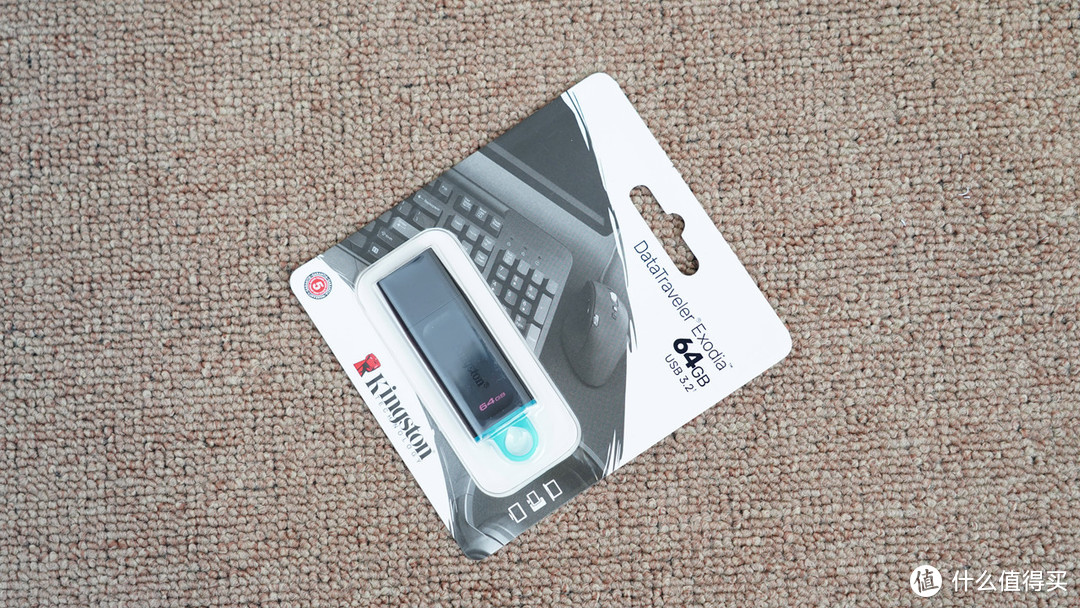

U盘采用一次性卡纸包装，拆开后不可复原，防伪性较强。

金士顿（Kingston）64GBUSB3.2Gen1U盘DTX时尚设计轻巧便携37.8元京东去购买

包装背面一览。

盘体采用经典的Data Traveler造型，黑蓝相间的配色看上去也颇为清新。

背面一览。

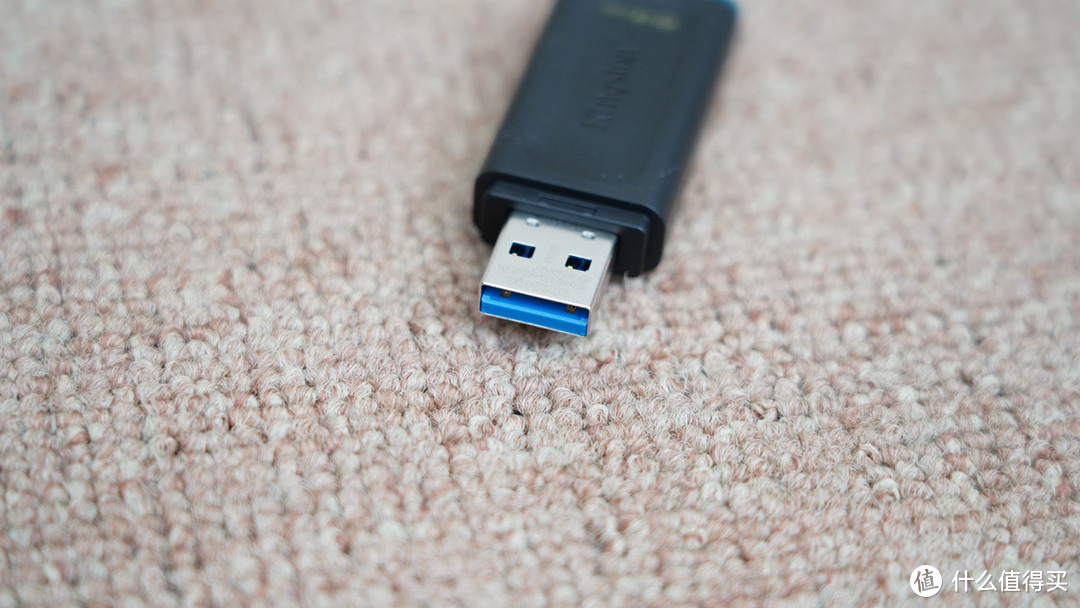

U盘支持USB3.2 Gen 1接口，在接口上不会存在瓶颈。

U盘帽可以卡在后面，能够有效防止丢失。

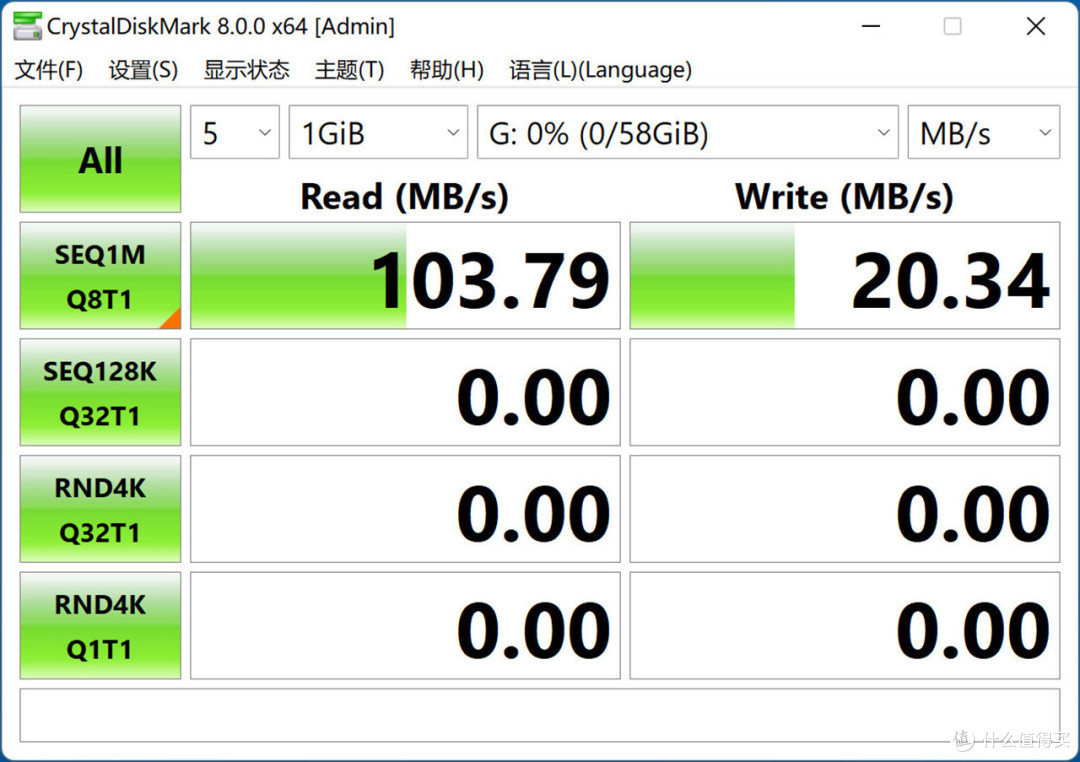

简单测试一下，可以看出，U盘的持续读取速度还是蛮不错的，不过持续写入速度比较一般，当然，作为黑群引导盘，读取速度快就行了，写入速度影响不大。

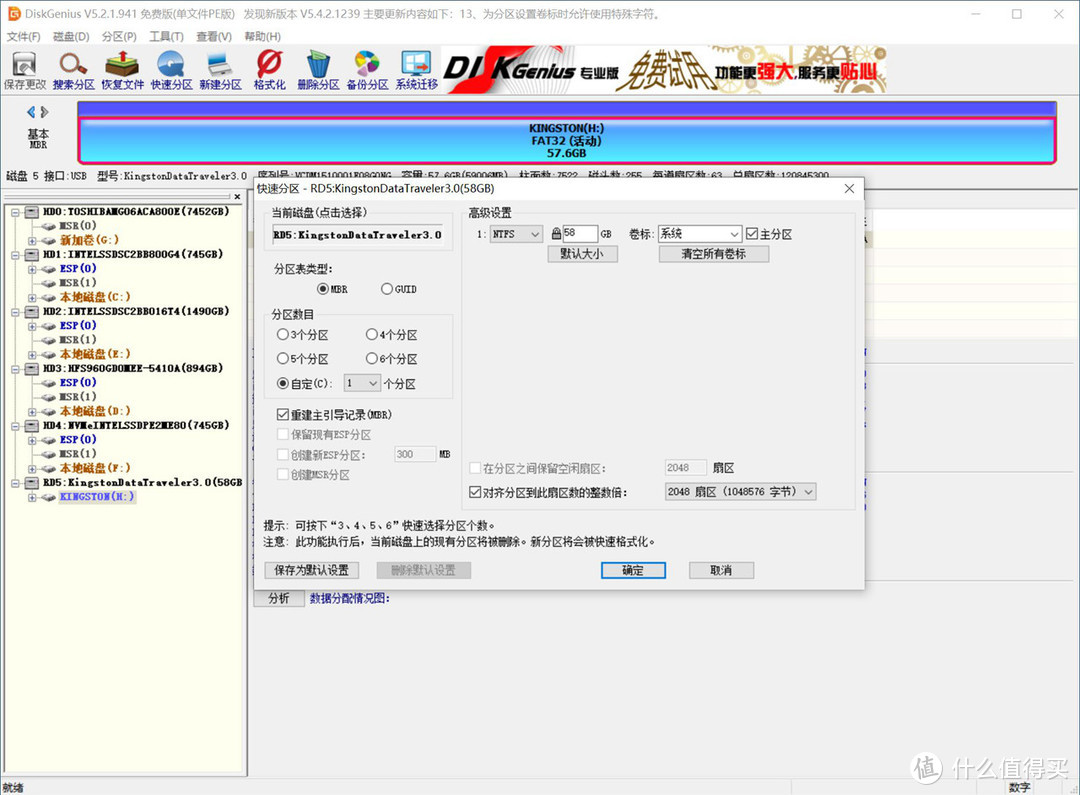

接着来，用磁盘精灵对U盘进行分区，鼠标定位到U盘上，然后点击快速分区，弹出如下窗口，分区表类型选MBR，分区数目据选1，其他保持默认即可。

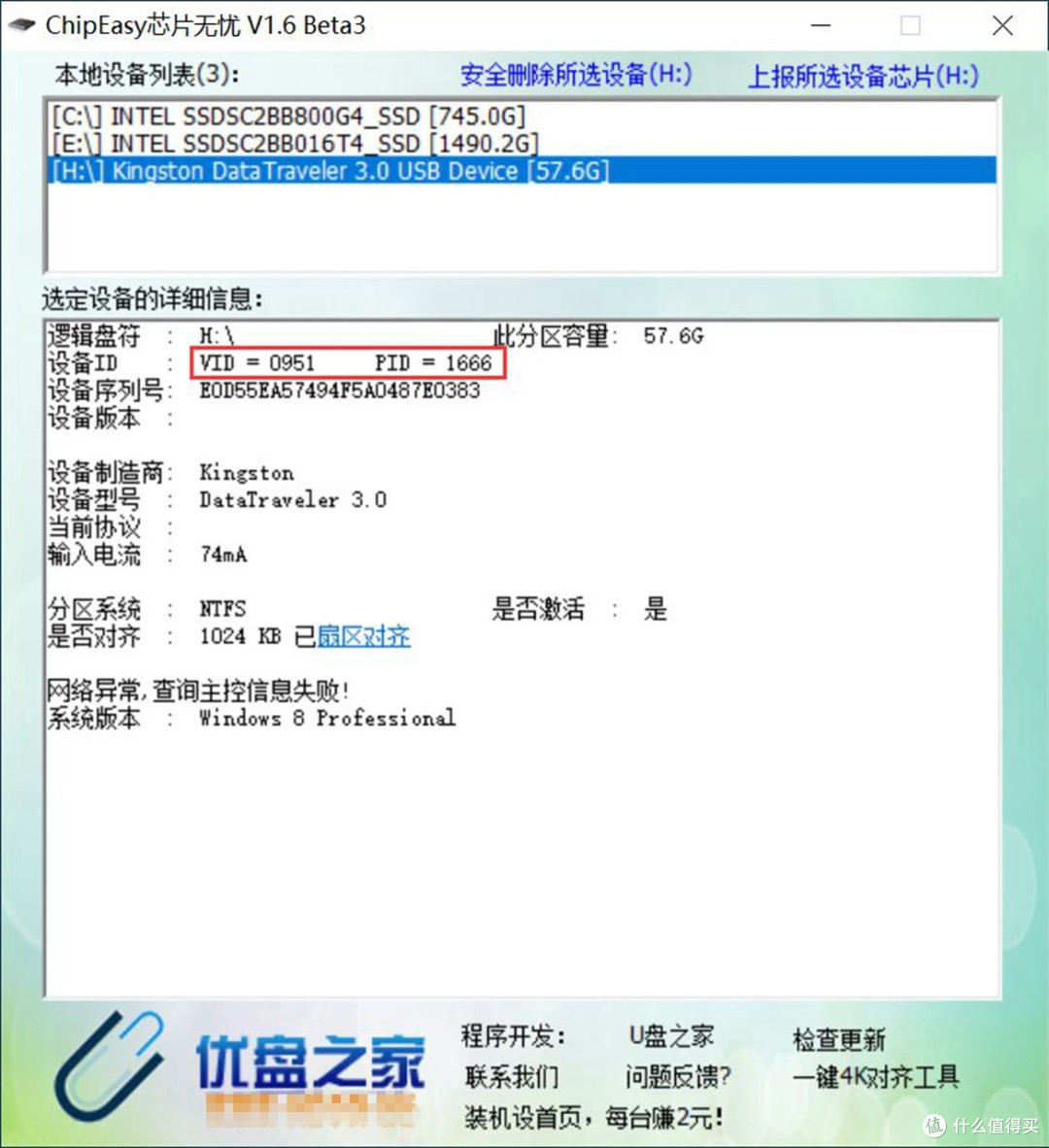

分好区，接着用芯片无忧工具查看一下U盘的VID值和FID值，建议将这俩数字抄下来，或者用手机拍下来，因为接下来要用。

接着打开工具包中的Win32DiskImager磁盘映像工具，然后点击打开按钮，定位到黑群的引导文件（文件名为“DS918+_6.23-25423-1.04b补丁齐全半洗白.img”，如果网卡是intel i219V，建议用另一个引导文件：“DS918+_6.23-25423-1.04b（引导文件）加扩展驱动.img” ），磁盘盘符选U盘所在的盘符（本文中是H盘），然后点击写入。

写入成功。

接着我们还需要修改一下grub.cfg文件，但写入引导映像后的U盘，在Win系统下是无法直接识别的，怎么办呢？

这里我们可以借助于磁盘精灵软件，打开磁盘精灵，定位到左侧的金士顿U盘的grub文件夹，右侧会出现一堆文件和文件夹，然后右键右侧的grub.cfg文件，点击复制到桌面。

grub.cfg文件被复制到电脑桌面后，用记事本将其打开，然后修改vid和pid值，这俩数字就是刚才用芯片无忧工具查看到的U盘的vid和pid值，至于下面的mac1和mac2，可以修改（如果2台黑群晖就要修改，因为同一网段内不能有多个mac相同的设备），也可以保持默认。

修改好后，直接用鼠标拖到磁盘精灵的右侧栏，弹出提示，直接点全部替换。

然后将做好引导的U盘从电脑拔下，插入NAS中。

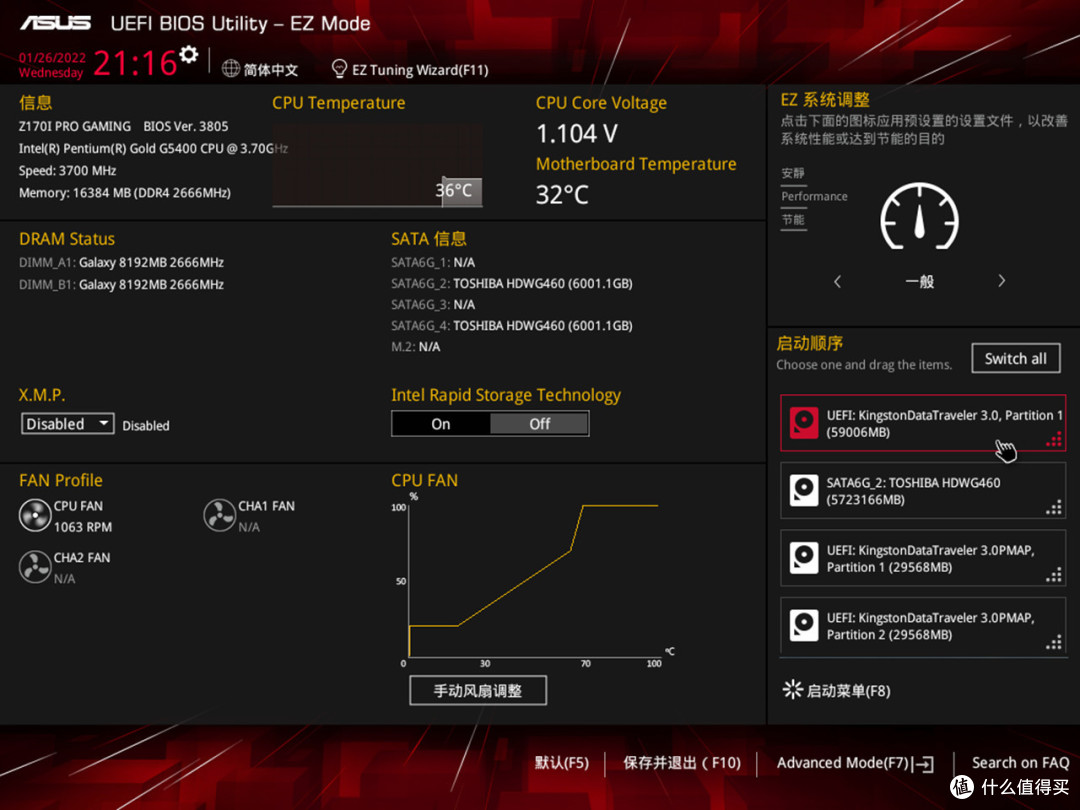

NAS开机，按DEL键，进入BIOS，将第一启动项设置为刚才的那个U盘。

按F10保存后，机子重启，如果进入如下界面，说明引导成功了，接下来就可以拔掉NAS的键鼠和显示器了。

找一台同网段的电脑，打开Synology Assistant（群晖助手，可以去群晖官网下载）。

由于本人已经有一台白群晖（DS418play）了，所以群晖助手里显示了两台NAS，靠下方的这台就是新增的黑群晖了，记住这台NAS的IP地址（192.168.50.100）。

电脑中打开浏览器，地址栏输入192.168.50.100，进入如下界面，点击设置。

由于是黑群，所以这里选手动安装。

点击浏览，定位到工具包里的“DSM_DS918+_25423.pat”文件，点击立即安装。

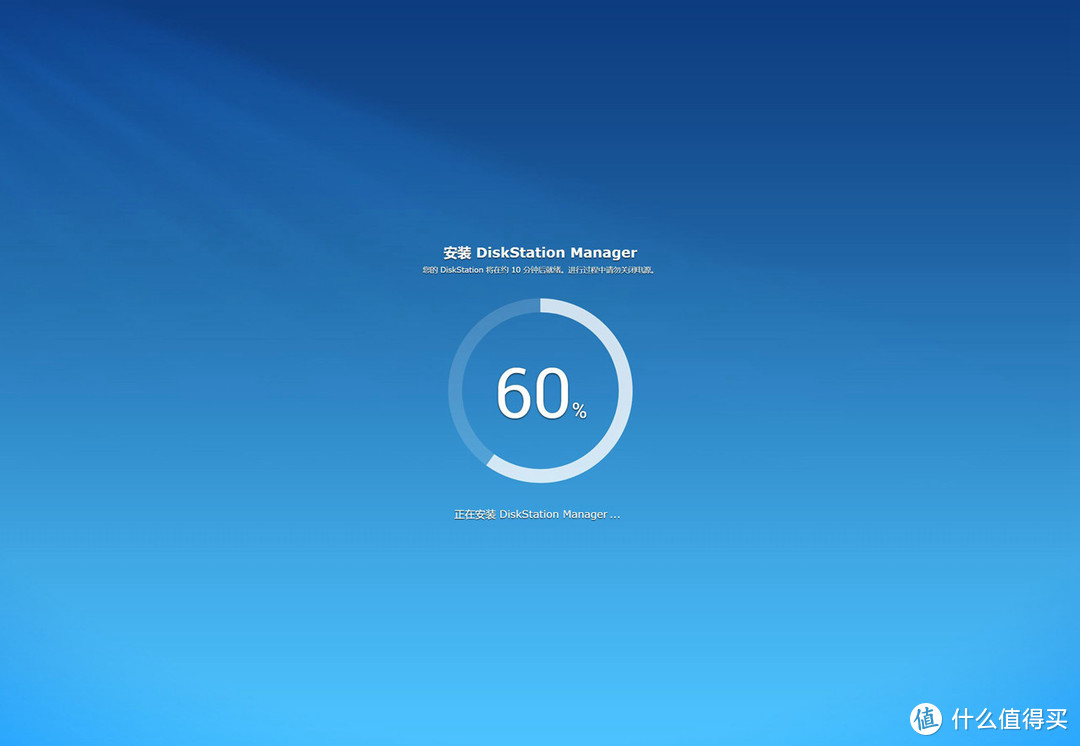

安装中。

出现如下界面，用户名密码请自行设置。

QuickConnect是白群的专属功能，这玩意黑群不好破解，所以就只能点跳过此步骤了。

设置完成后，进入主界面。

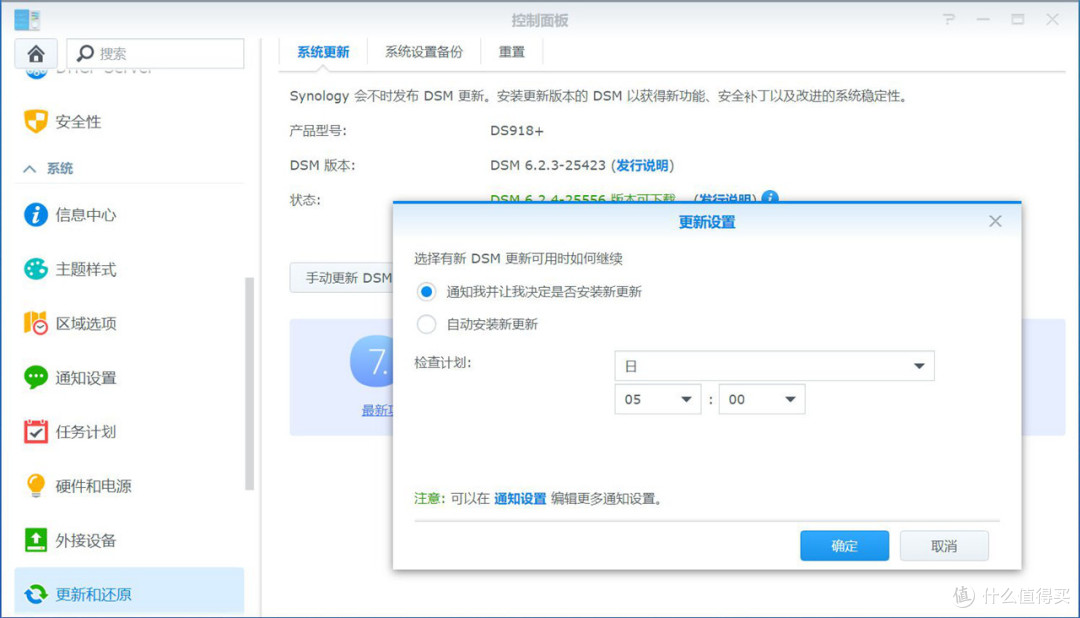

点击控制面板—更新和还原，将“自动安装更新”改为“通知我并让我决定是否安装更新”，对于黑群晖来说，自动更新功能还是不要开启了，当然，不信邪的可以试试。

再看看系统信息，貌似CPU被识别成了赛扬J3455，这个能改，但并不重要，所以不管它了。

由于群晖系统下的磁盘格式和Win下的磁盘格式并不相同，所以Win下格式化好的硬盘并不能被群晖直接识别，所以这里要设置一下才能用。

打开存储空间管理员，点击新增存储池。

这一步其实就是选RAID模式，大家根据自己的情况选，本人以数据安全为重，所以打算组建RAID1。

选择RAID类别。

一路下一步后，就建好存储池了。

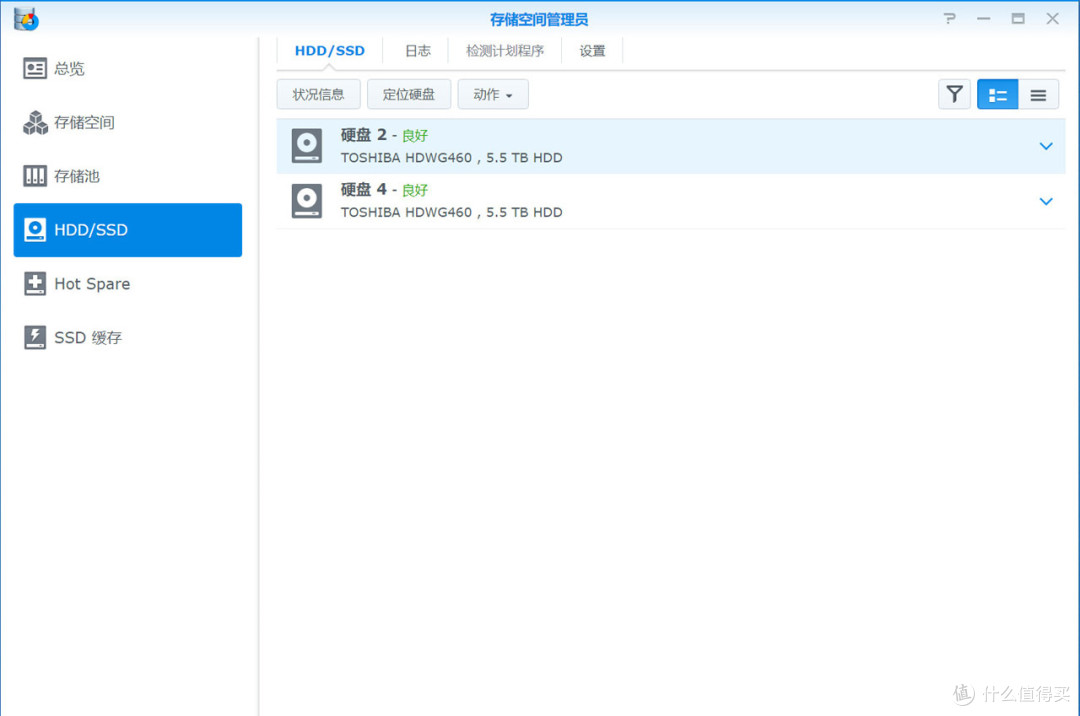

再点开HDD/SSD，可以看出，两块东芝HDD的型号也被成功识别出来了。

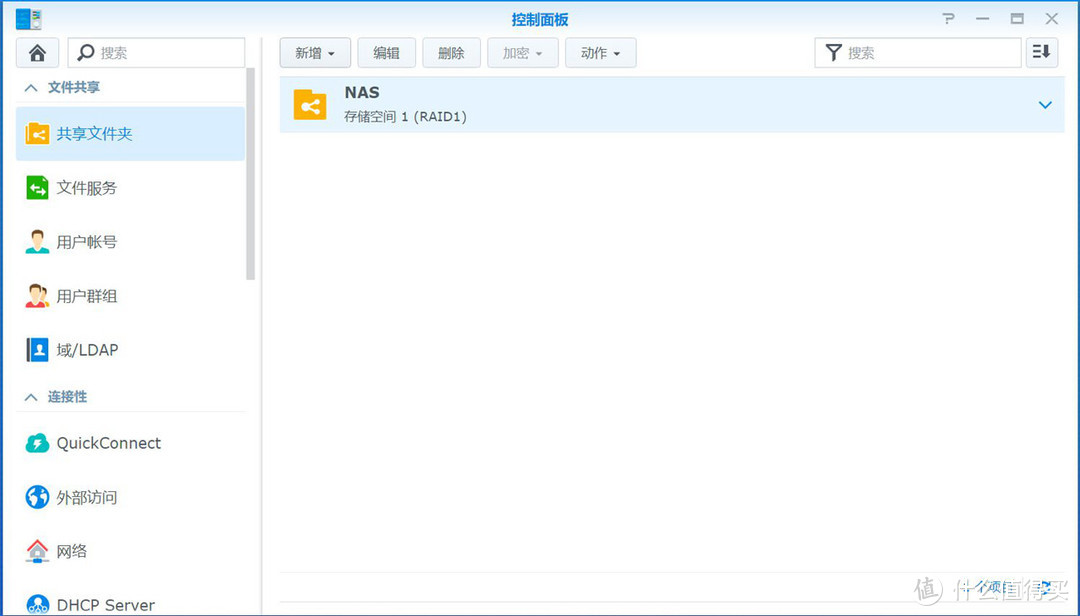

接着打开控制面板—共享文件夹，新增共享文件夹。

给共享文件夹取个名字。

一路下一步后，建好了。

接着打开我的电脑或网络，在地址栏输入两个反斜杠192.168.50.100（NAS的IP地址），弹出一个对话框，输入NAS的账号密码，然后进入NAS中，右键共享文件夹，创建快捷方式到桌面，这样以后你就可以直接在桌面打开这个共享文件夹了。

还有一种方式是映射网络驱动器，效果大同小异，这里就不再赘述了。

接着就往NAS里复制文件吧，神马大姐姐、小妹妹之类的，都可以塞进去。

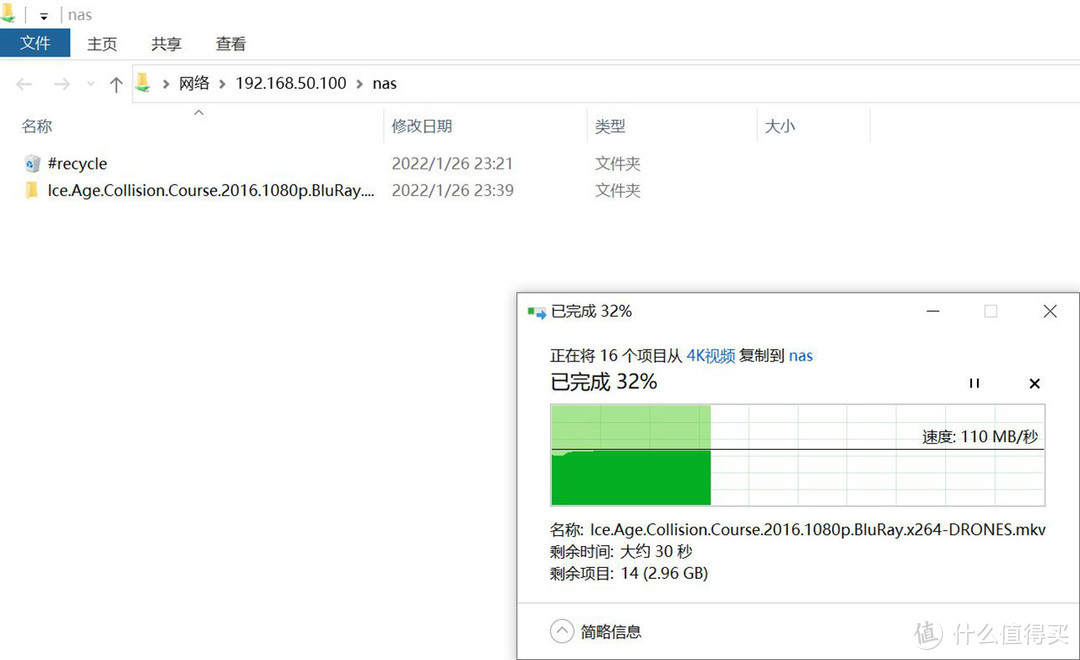

复制速度还不错，基本上跑满了千兆有线网络的带宽。至于NAS的其他功能，就有待于玩家自行发掘了，这里就不展开写了。

四、总结

此次折腾，硬件方面，改进了上次折腾遗留下的一些不足，软件方面，一鼓作气将黑群晖的引导盘及系统安装都搞定了，个人感觉还是比较顺利的。正好本人也有一台白群晖，这里顺便说说两者的差别吧，从硬件成本来说，自然是黑群晖更便宜，就拿本次安装的“DS918+”来说，虽然DS918+现在停产了，但其大黄鱼上都要3000多的价格呢，而本人的这台黑“DS918+”硬件上只花了不到1500元（不含硬盘）。当然，白群晖自然也有其优势，一是体积小巧，我的那台DS418paly和DS918+体型基本是一样的，这台黑群晖和DS418paly放一起，明显长了一大截。另外，白群晖还有一些软件方面的优势，如QuickConnect功能，无需其他设置，就能在外网轻松访问NAS，而黑群晖要实现外网穿透功能，还得借助于其他手段，比较麻烦。除此之外，两者在使用体验上的差别就比较小了。

当然，作为折腾党来说，自然还是折腾黑群晖更有意思，毕竟一步步将一台电脑改造成NAS，还是很有成就感的。不过本人这里要告诫大家一点，玩黑群晖，不能一味的省钱，虽然捡垃圾也会上瘾，但对关键配件的选择，绝对不能含糊，一个是电源，要选正规牌子，别选寨牌，否则烧毁其他配件就得不偿失了的；再一个是硬盘的选择也要靠谱，尽量选大牌子或者NAS专用盘，矿渣之类的，还是尽量远离吧，毕竟数据安全是第一位的；除了这两个核心部件，其他配件倒是可以省一些，譬如CPU、主板可以用魔改方案，机箱也可以选择捡垃圾方案等。

此次折腾就分享到这里了，希望对大家有所帮助，谢谢欣赏！
