采用楼氏电子RAN-34200的动铁单元，漫步者NeoBuds Pro真无线耳机拆解

漫步者NeoBuds Pro真无线圈铁降噪耳机是漫步者在25周年庆推出的旗舰级产品，在外观设计方面延续了漫步者独特的设计元素，但整体质感有了明显的提升。并且新加入了“跑车尾灯”的指示灯设计，使其更具辨识度

功能配置上，降噪效果得到了进一步的提升，提供最深-42dB的旗舰级降噪深度。支持环境声监听模式，支持三麦通话降噪。音质方面采用了楼氏动铁+复合振膜的圈铁发声单元，通过分频技术，实现三频均衡的优质音频。并且支持LHDC和LDAC(需等待后续升级使用)两种高清音频编解码，获得Hi-Res认证。

其他方面，漫步者NeoBuds Pro还支持游戏模式，开启后延迟可低至80ms。续航时间约5h+15h（降噪开）/约6h+18h（降噪关）。我爱音频网此前已经对漫步者NeoBuds Pro 真无线圈铁降噪耳机进行了详细的体验评测，今天再来看看其内部结构配置吧~

一、漫步者NeoBuds Pro降噪耳机开箱

NeoBuds Pro作为漫步者25周年庆的产品，在包装盒方面也进行了全新的设计，外部包装盒套在灯光下银光闪闪。包装盒正面信息有漫步者“EDIFIER”品牌LOGO，整体产品外观渲染图，NeoBuds Pro 真无线圈铁降噪耳机产品名称，以及Hi-Res AUDIO WIRELESS的“小金标”认证。

包装盒背面介绍有产品的8项功能特点：Hi-Res认证并支持LHDC高清音频（LDAC需等待后续固件升级）、楼氏动铁单元加复合振膜动圈单元、采用主动混合降噪和分频技术、三麦克风拾音技术高清通话抗风噪、24小时复合续航、IP54级防尘防水、APP功能扩展、Type-C接口支持快充、多套抗菌耳套。

以及部分规格参数信息：型号：EDF200051，蓝牙版本：5.0，蓝牙协议：A2DP、AVRCP、HFP，工作时长：约5h+15h（降噪开）/约6h+18h（降噪关），标称阻抗：24Ω，输入：5V-200mAh（耳机）/5V-1A（充电盒），音频解码：LHDC、AAC、SBC，充电时间：约1h（耳机）/约1h（充电盒），声压级：92±3dB，频响范围：20Hz-40KHz。以及包装盒内物品信息。

包装盒顶部是图文展示的八项产品功能特点：混合主动降噪、电子分频、楼氏动铁、三麦通话降噪、环境声监听、支持快充、24H复合续航和抗菌耳套。

包装盒底部是漫步者品牌的部分公司介绍信息，“Edifier Connect” 耳机的手机APP二维码下载链接和微信公众号二维码等。

内部包装盒上设计有漫步者25周年庆的标志，1996-2021。

内部包装盒盖设计有锥形的海绵，起到很好的保护作用。

USB-A to Type-C充电线嵌入在海绵垫内。

便携收纳袋和漫步者25周年卡片、产品说明书。

6副不同尺寸，不同颜色的抗菌硅胶耳塞，搭配耳机附带的一副绿色耳套，凑齐了彩虹的七种色彩，七种规格满足不同人群的佩戴需求。

漫步者NeoBuds Pro 顶部外观特写，采用了磨砂的工艺处理，顶部设计有金属材质的亮银色盖板以及漫步者标志。

正面开盖处设计有便于开启的凹槽，内部是“跑车尾灯”设计的指示灯。

充电盒背部转轴上雕刻有“EDIFIER”品牌LOGO，Type-C充电接口设置在凹槽内，降低受损风险。

打开充电盒，内部结构设置与上代类似，耳机趴在充电盒内，耳机两侧有L/R左右标识；中间设置有一颗蓝牙配对按键。

为耳机充电的顶针位于耳机柄凹槽内。

充电盒盖内侧丝印信息：型号：EDF200051，输入：5V-200mAh（耳机）5V-1A（充电盒），CMIIT ID：2021DP1883，中国制造。

漫步者NeoBuds Pro真无线圈铁降噪耳机整体外观一览。

漫步者 NeoBuds Pro耳机外观一览，延续了漫步者NB系列的设计风格，采用了柄状的入耳式设计，机身由两种不同的工艺构成。

耳机柄背板采用了类金属质感，两端进行了弧线处理，相较于上代不再那么凌厉。

前馈降噪麦克风开孔特写，做了倒角结构，内部金属网覆盖，拥有很强的层次感和质感。

底部通话麦克风同样采用了倒角处理，内部细密防尘网覆盖，防止异物进入。

充电盒为耳机充电的金属触点。

耳机顶部泄压孔特写。

耳机内侧音腔泄压孔特写。

耳机出音嘴特写，金属网覆盖，防止异物进入音腔。

经我爱音频网实测，漫步者NeoBuds Pro真无线耳机整体重量约为57.7g。

充电盒重量约为46.9g。

两只耳机重量约为11.1g。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对漫步者NeoBuds Pro真无线耳机进行有线充电测试，输入功率约为3.05W。

二、漫步者NeoBuds Pro降噪耳机拆解

经过开箱我们已经对漫步者NeoBuds Pro真无线圈铁降噪耳机的外观设计有了详细的了解，下面进入拆解部分，来详细看看这款产品的内部结构配置~

充电盒拆解

撬开充电盒底部盖板，盖板上固定有电池单元通过导线连接到座舱主板上。

腔体内部结构一览。

圆柱形软包电池标签信息有电池型号：CEL13300，额定电压：3.7V，限制充电电压：4.2V，额定容量：500mAh/1.85Wh，来自东莞市金赛尔电池科技有限公司。

电池配备有电路保护板，负责电池的过充、过放、过流等保护功能。

充电盒座舱底部结构特写。

充电盒盖通过弹簧连接机身。

充电盒指示灯嵌入在橡胶罩内，防止四周漏光。

“跑马灯”红色导光柱特写。

卸掉螺丝取出主板，下方还有霍尔元件通过热熔固定，排线连接到主板。

充电盒座舱底部特写，总共设置有8颗磁铁，用于固定充电盒盖和吸附耳机。

充电盒内主要组件一览。

充电盒主要电路正面一览。

充电盒主要电路背面一览。

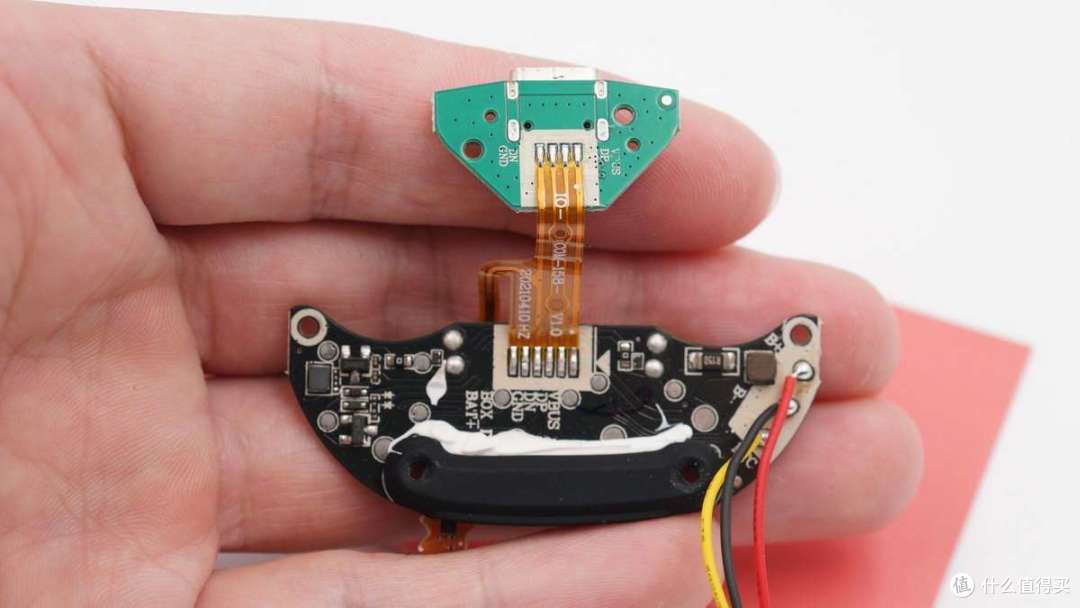

Type-C充电接口小板电路一览。

Way on维安 WP1430 OVP过压保护IC。内置110mΩ导阻开关管。数据脚和电源对地连接有TVS进行静电保护。

主板上为耳机充电的pogo pin。

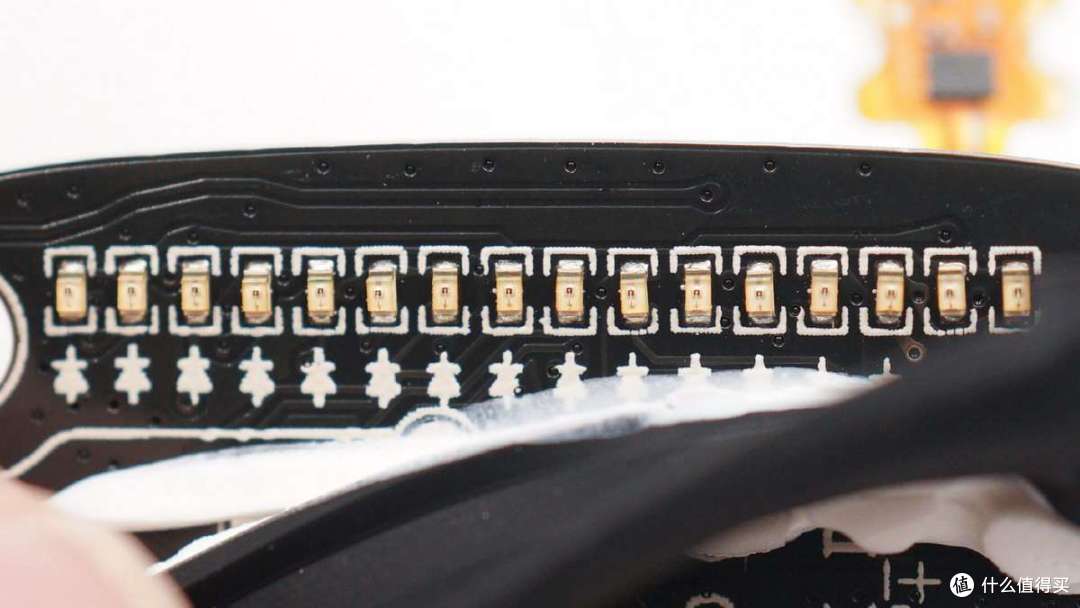

16颗LED指示灯组特写，通过驱动控制实现如“跑车尾灯”一样的开启和熄灭效果。

丝印SHNHC的IC。

丝印MP3的MOS管，用于升压关断。

主板上蓝牙配对按键特写。

LPS微源半导体LP6261，1uA低功耗升压芯片。开关脚采用高压9V工艺，能有效地吸收耳机拔插时产能的高压尖峰；同时LP6261在全带载能力内(特别是轻载时）无啸叫声。

采用SOT23-6封装，1.7uA超低功耗升压( 5V常开时)，只需3个外围（电感和输入输出电容各1pcs)；关断电流<0.1uA，内置EN完全关断，内置短路保护。

据我爱音频网拆解了解到，目前已有小米、OPPO、华为、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理方案。

微源半导体LP6261详细资料。

用于控制耳机充电的MOS管，控制耳机工作状态。

永阜康CS5256E锂电池充电管理IC，是一款5V输入，支持单节锂电池或锂离子聚合物电池的降压充电管理IC。用于为充电盒内置电池充电。

CS5256E集成功率MOS，采用同步开关架构使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。CS5256E转换器具有2A的充电电流能力，充电电流可以通过外部电阻灵活可调，充电效率可以达到90%。还具有完善的保护功能。

永阜康CS5256E详细资料图。

SinhMicro昇生微电子SS881A是一颗集成了充放电管理的AD型Flash单片机，集成了电源管理单元和充电管理单元，提供全软件实时可配置的充电电压电流设置。SS881X是昇生微POWR MCU系列的产品之一，芯片集成了丰富的电源管理功能，满足产品对充电的灵活性、安全性的全面需求。

针对TWS产品的智能化趋势，SS881X系列已经与各大主流耳机平台实现双向通信功能，产品可以快速迭代。而且芯片集成专门接口，支持USB整机升级和产测。

据我爱音频网拆解了解到，包括OPPO、万魔、漫步者、紫米、realme、FIIL、Anker、联想、聆耳、阿思翠、努比亚等品牌在内的多款TWS耳机充电盒均大量采用了昇生微的方案。

Sinhmicro昇生微电子 SS881X详细资料图。

丝印AJOz的霍尔元件，充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

耳机拆解

进入耳机拆解，沿合模线加热，打开耳机背板。

耳机柄内元器件一览。

耳机柄盖板内侧通话麦克风出音孔设置有橡胶罩，提升收音性能。

薄膜蓝牙天线特写，露铜与主板连接。

前馈降噪麦克风同样设置有橡胶罩帮助拾音。

耳机柄内结构一览，主板单元形状与体结构相同，右侧耳机头内组件通过BTB连接器连接到主板，主板上有密封圈，加强密封。

取出主板，腔体内部结构特写，左侧边缘设置有一颗磁铁。

主板单元与一元硬币大小对比。

主板一侧电路一览。

主板另外一侧电路一览。

连接蓝牙天线的金属弹片。

为耳机充电的两颗pogo pin。

镭雕2110 3X06的MEMS麦克风，用于语音通话拾音。

永阜康CS5601锂电池充电管理IC，是一种高集成度的单节锂电池充电芯片，用于为耳机内置电池充电。支持过压保护(OVP)、欠压保护(UVLO)、电源过载保护、IREF短路保护和输出短路保护，芯片恒温自调节充电保护。

电池充电经历涓流充电，恒流充电，恒压充电三个阶段，通过设置IREF和IMIN引脚对地的电阻阻值，可以很方便的编程恒流电流和涓流电流(或截止充电电流)，适用于 USB(100mA电流限制)或DC电源。

永阜康CS5601详细资料图。

丝印二维码的加速度传感器。

丝印B172bX的蓝牙滤波器。

BES恒玄BES2300YP蓝牙音频SoC，BES2300有多个版本、后缀不同配置也不尽相同，此前我爱音频网对此进行了详细归类，BES2300Y/YP两种型号均支持主动降噪功能。

BES2300系列是全集成自适应主动降噪方案，支持蓝牙 5.0、IBRT蓝牙监听技术和双模蓝牙 4.2，它还支持第三代 FWS 全无线立体声技术、双麦克风等，采用 28nm HKMG CMOS工艺、BGA 封装。BES2300支持高性能的自适应主动降噪技术，可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。

此外BES2300还支持外接心率传感器、加速度传感器等外接传感器设备。BES2300 可以给耳机和家庭音响输出声音，也可以从外部麦克风录音。

据我爱音频网拆解了解到，目前已有三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音、Realme、Anker等品牌的真无线耳机大量采用了恒玄的方案。

沿合模线撬开耳机头腔体。

腔体内主要元器件均连接到一条FPC排线上，再通过BTB连接器连接到主板。

FPC排线上贴有绝缘胶带保护。

Winsemi稳先微WSDF13A2N2N锂电保护IC，是一款单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。

WSDF13A2N2N具有过充、过放、过流、短路等所有电池需要的保护功能，工作时功耗极低。采用非常小的DFN1x1-4 的封装，适合应用于空间限制得非常小的可充电电池组。

Winsemi稳先微WSDF13A2N2N详细资料图。

耳机内采用了钢壳扣式电池，电池与一元硬币大小对比。

电池型号M105452，电压3.7V，来自MIC-POWER微电新能源。

电池容量0.148Wh/40mAh。

取出电池，耳机前腔内还设置有塑料隔离板，隔离电池与扬声器单元。

分离电池与扬声器的隔离板特写，刻有R1标识。

腔体内部动圈扬声器特写，T铁上雕刻有CY字样。

前腔内部两颗圆形磁铁特写，用于与充电盒吸附固定。

动圈扬声器特写，主要应用于中低频段，提供更为自然和饱满的低频音效。

经我爱音频网实测，动圈单元尺寸约为10mm。

腔体内出音管位置左右分别设置有后馈降噪麦克风和动铁单元。

镭雕2110 3X08的MEMS硅麦，用于收集耳道内部噪音。

Knowles楼氏电子RAN-34200的动铁单元，动铁单元具有更高的解析力和灵敏度，应用于中高频段，为耳机提供丰富的声音细节。动圈+动铁单元组合，搭配分频技术，实现三频均衡音质表现。

漫步者NeoBuds Pro 真无线圈铁降噪耳机拆解全家福。

三、我爱音频网总结

漫步者NeoBuds Pro虽然在整体外观上继承了NB系列家族式的设计语言，但在细节方面做了大量的调整。充电盒采用了类硅胶触感的工艺处理，加入了银色类金属盖板和跑马灯指示灯。耳机体积更加小巧，增加了许多曲线线条，在开孔处均做了倒角处理，观感依然立体感十足，但层次感和质感有了很大的提升。

内部电路方面，充电盒采用了Type-C充电接口输入电源，接口处设置有维安 WP1430 OVP过压保护IC；由永阜康CS5256E锂电池充电管理IC为内置500mAh锂离子电池充电；由微源半导体LP6261升压芯片升压为耳机充电；昇生微SS881A微控制器，提供实时可配置的充电电压电流设置。

耳机部分，耳机头内组件均连接到一条FPC排线上，再通过BTB连接器连接到主板。电池与扬声器之间通过结构隔离，发声单元采用了10mm动圈+楼氏动铁组合，搭配分频技术，实现三频的优质音频表现。

内置电池采用了40mAh钢卡扣式电池，稳先微WSDF13A2N2N锂电保护IC提供各种保护功能；永阜康CS5601锂电池充电管理IC为电池充电，并且支持过压、欠压、过载、短路等保护，以及芯片恒温自调节充电保护。主控芯片为恒玄BES2300YP蓝牙音频SoC，支持蓝牙5.0、集成自适应主动降噪方案，搭配前后馈降噪麦克风，为深度降噪、舒适降噪、环境声模式等功能提供支持。
