拆解报告：绿联苹果入耳式有线耳机

北京时间10月14日凌晨，苹果第二次秋季发布会成功落幕，苹果由于环保理念的原因，iPhone 全系产品正式不再标配EarPods有线耳机。相较于目前火爆的TWS耳机，有线耳机依然有着不可被取代的地位，深受众多对音质有要求的用户的支持。

此次我爱音频网为大家带来的这款产品绿联苹果入耳式有线耳机专为 iPhone 系列打造，内置10mmPU+镀钛复合膜喇叭动圈单元，苹果原装芯片，楼氏麦克风单元；支持高保真音质，立体声音效；支持一键唤醒siri；并且经过了苹果MFi认证。下面就让我们来看看这款产品的内部构造吧~

一、绿联苹果入耳式有线耳机开箱

包装盒比较简约，采用白色背景，黑色和金色字体。正面有UGREEN绿联品牌LOGO、产品名称Lightning接口入耳式耳机、产品外观渲染图以及支持的iPhone、iPad、iPod设备标识。

背面有产品的部分参数信息，额定功率：3mW；线长：1.15m；灵敏度：100±3dB；喇叭直径：10mm；喇叭阻抗：32Ω；频率范围：20Hz-20KHz；接口类型：Lightning；适用系统：iOS 10.0.2及以上。以及支持的机型和深圳市绿联科技有限公司的部分信息等。

内部包装盒上有产品线控功能按键和Lightning接口介绍。

包装盒内物品包括耳机、耳塞、产品说明书和保修卡。

两副不同尺寸的耳塞，搭配耳机上一副总共三种规格。

耳机整体外观一览，线控和接口均有塑料膜防护。

Lightning接口特写，印有UGREEN绿联品牌LOGO。

Lightning接口背面特写。

线控正面特写，采用亮面处理，提升产品质感。三颗物理按键分别是加音量键、功能键和减音量键。功能键可通过单击、双击、三击、长按等实现暂停播放、上下曲、拒接电话/唤醒siri等操作。

线控背面有一颗麦克风开孔，旁边有麦克风标识。

线材还配备有束线器，可以自由调节使用长度。

耳机背面一览，背板设计有UGREEN绿联“U”品牌LOGO，软胶套保护缓冲上有凸起的L/R左右标识。

耳机正面外观一览。

耳机背面UGREEN绿联“U”品牌LOGO特写，铝合金后盖上面有CD纹装饰。

耳机底部有圆形泄压孔。

出音管底部还有一颗更小的泄压孔。

出音孔同样为圆形设计，内部有防尘网覆盖。

二、绿联苹果入耳式有线耳机拆解

来到拆解部分，首先从耳机结构处撬开耳机。

耳机导线腔体内打结固定，防止拉扯到焊点造成损坏。

背面导线焊接，焊点饱满。

经我爱音频网实测，扬声器单元尺寸约为10mm，与官方宣传一致。

来到线控部分，撬开卡扣固定的盖板。

盖板内侧贴有两块缓冲海绵垫用于支撑。

腔体内主板正面有三颗微动按键。

掀起主板，腔体内部一览。

腔体内麦克风内侧有海绵垫和防尘网覆盖。

主板背面元器件一览。

丝印01C4J5的IC。

微动按键特写。

来到Lightning接口部分，取掉外壳，接口与小板保护壳焊接处有硅胶套防护。

内部金属保护罩与Lightning插头点焊固定。

刮掉黑色橡胶皮，内部元器件有透明硬塑注塑加固防护。

切开点焊，撬开金属保护罩。

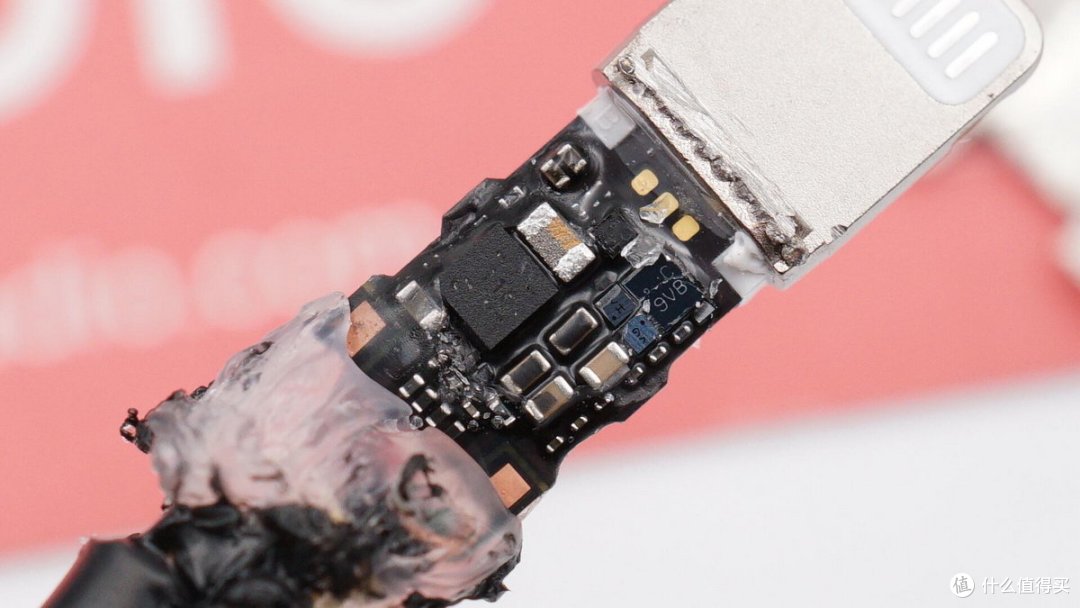

取掉透明注塑，小板正面元器件一览。

小板背面是一颗CSP封装的芯片。

芯片是Cirrus Logic凌云逻辑 338S00140 解码器芯片，定制型号。一颗芯片内包含了 Apple encryption、USB Controller 及 Codec，负责数模转换等主要功能。

据我爱音频网了解到，苹果Lightning接口的EarPods耳机和Lightning to 3.5mm Audio转接线均采用了这一系列芯片。

丝印9VB的IC。

丝印TA的IC。

TI TPS61021A，同步整流升压IC，用于升压为解码器芯片供电。

TI TPS61021A 详细资料。

绿联苹果入耳式有线耳机拆解全家福。

三、我爱音频网总结

绿联苹果入耳式有线耳机整体外观设计属于相对较简约时尚的一款，耳机机身和线控部分均采用了亮面和磨砂两种材质的结合，增添了质感。圆柱形的入耳式耳机，外观小巧轻盈，佩戴舒适。一颗功能按键实现多种操作，一键唤醒siri语音助手，提升了交互体验。

绿联苹果入耳式有线耳机采用苹果原装插头，插头点焊保护壳，原厂工艺十分耐用。采用Cirrus Logic凌云逻辑 338S00140 解码器芯片，一颗芯片内包含了 Apple encryption、USB Controller 及 Codec，负责数模转换等主要功能。以及德州仪器 TPS61021A同步整流升压IC，用于升压为解码器芯片供电。
