悦米mk 01键盘整列不识别案例记录

20-08-09

同事的悦米nk01整列不识别。

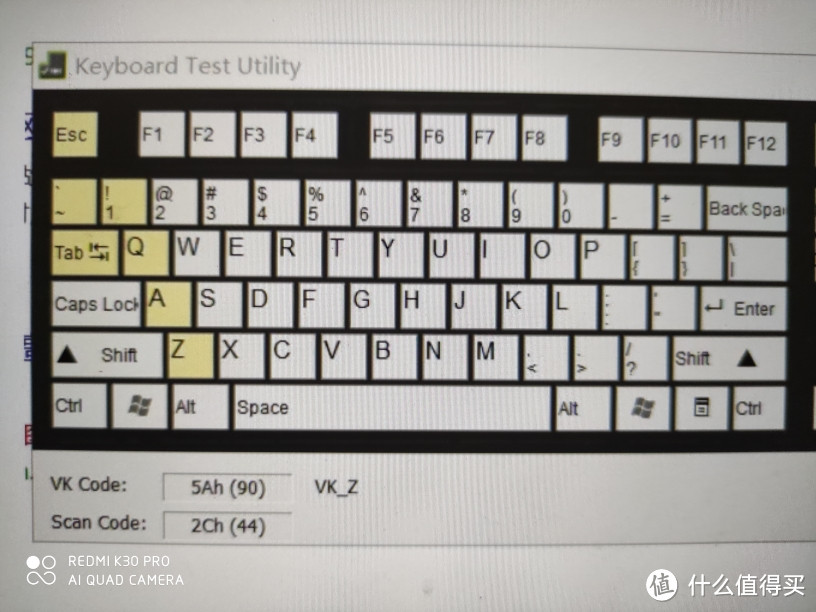

如下图(图中已经是修复好的)

软件测试软件测试软件测试

拆开电路板查看,这整列的引脚是属于同一矩阵中的。

下图红圈中的引脚都是连在一起的。

电路板背面电路板背面电路板背面

整列都失效?以往常用的飞线附近引脚的办法恐怕不行。只能从主控上去找联系。

手上工具简陋,剪了一根锡线,不断连接轴脚焊盘和主控引脚。一开始只想找到主控引脚出来后的过孔,结果发现了根本原因是主控引脚一开始就断路了。用微距拍貌似引脚焊锡比旁边的少。

引脚上白色焊锡较少引脚上白色焊锡较少引脚上白色焊锡较少

把锡线直联该引脚,触发正常。连接后面的电路则没反应。拿了一根铅笔,在引脚和电路上画了画,增加碳粉试试。

结果触发恢复正常。如开头图片所示。

根源找到了,后面就好办了。
