一次意外后的折腾---矿渣newifi 3路由器折腾记（改散热、屏蔽并增加电容）

关注张大妈好长时间了，从最开始特别爱看评论区值友的发言（有一段时间评论区的发言承包了我全部的笑点），到认真看大家的开箱评测、改装方案，很多知识都是从张大妈这里学的。一直没有注册发过帖，这是我的处女贴，望各位值友不要喷的太厉害。

都2020年了，才上矿渣的车，属于上车比较晚的类型，为什么上车呢？这要从我们家的网络情况说起。以前住的地方只有电信和长城宽带覆盖，又因为平时不玩游戏，对网速、延迟之类的不敏感，所以当时装了便宜够用的长城宽带，并在2018年又续费了3年。2019年搬家并被移动各种套路，依次赠送了100M、500M光纤。说到这里不得不说移动宽带业务发展的真是迅速，而且基本都是光纤入户，相比之下长城就要差的多，到现在都还是网线入户。

本来想着3条宽带用1条移动500M的就好，不折腾，不折腾，坚决不折腾。但是移动配的光猫太差了，wifi总是掉线，家里领导批评了我很多次，大家都知道家里领导怒了，咱们男人可就没好日子过了，找移动工作人员来弄了好几次都没弄好，后来想着求人不如求己，自立更生吧。

随后网上各种查资料，当时想着原来家里有的旧设备能用就用，尽量不要购置新设备。同时希望能够通过家庭网络的改造实现如下功能：

1.外网访问家中的黑群晖；（移动和长城都没有IPv4的公网ip，移动提供IPv6服务，可以通过IPv6的DDNS访问）

2.外网控制家中设备的上网；（控制小朋友上网时间，一言不合就断网）

3.有简易的下载功能；（黑群晖关机时（领导怕费电），路由器可以下载资源）

4.多拨，最好把3条宽带都用起来；（物尽其用，最后用了500M的移动和长城）

2019年10月买了一个2手的小主机（D2550，双网口）装了Openwrt做软路由用，原来的路由器（Totolink N300R）做AP使用，由于其网口均是100M的，为了使PC机、NAS能使用千兆网络，又把已经吃灰N年的千兆交换机拿出来用了。拓扑结构如下：

家庭网络拓扑

按照这个思路改造完家庭网络后，弱电柜（是的，我们是“柜”不是箱，装修的时候为了省事，把鞋柜的底层设计成了弱电柜）里设备相当的多：光猫、软路由、交换机、AP、西数的My Cloud（前面忘了介绍，上黑群晖前先入了这个坑）。每个设备都有一个电源适配器，适配器的大小、规格各不相同，接线板怎么插都不方便，加上Totolink N300R的电源适配器坏了，因此萌发了集中供电的想法。比较各个设备的供电需求后（家用网络设备内部很少有直接使用电源适配器的输出直接供电的，一般都是在设备内部将电源适配器的输出变换为5V、3.3V、1.8V等多种电压），用华硕一体机的电源适配器（标称输出19.3V）1拖3，为移动光猫、千兆交换机、Totolink N300R供电。

这样改造后，稳定工作了一段时间，改造前需要实现的功能基本都已经实现了，奈何家中的无线设备越来越多，在MAC地址过滤白名单中的无线设备渐渐从几台增加到了22台，老旧的Totolink日益不堪重负，家中领导再次批评教育了我，这次痛定思痛，决定彻底解决家中的网络问题。

此时性价比比较高的矿渣newifi d2进入了我的视线，特别是可以刷Openwrt，这样目前家中软路由的配置就可以无缝衔接过来，虽然大家都说它的wifi特别是2.4G比较渣，但再渣也比十几年前的Totolink N300R强吧，何况还有据说能与神器K2p媲美的5G信号，更何况我家是小户型，一般的无线覆盖范围就能满足需求了。

通过某鱼花100块大洋购买了标称全新未拆封的1.1+版本newifi d2，按照网上的教程刷了Openwrt 19.07，配置好参数，放到弱电柜中，通电，没反应，再通电，还是没反应。仔细一查，发现自己大意了，直接用了从N300R上拔下来的1拖3电源插头，估计是电压太高把newifi d2烧了。

既然烧了，就拆开看看吧，总不能一用没用就扔吧。网上拆机图有一大把，就不上图了，拆了以后，等等，好像有问题。未拆封的新机会漏油吗？未拆封的新机会有洗板的痕迹吗？

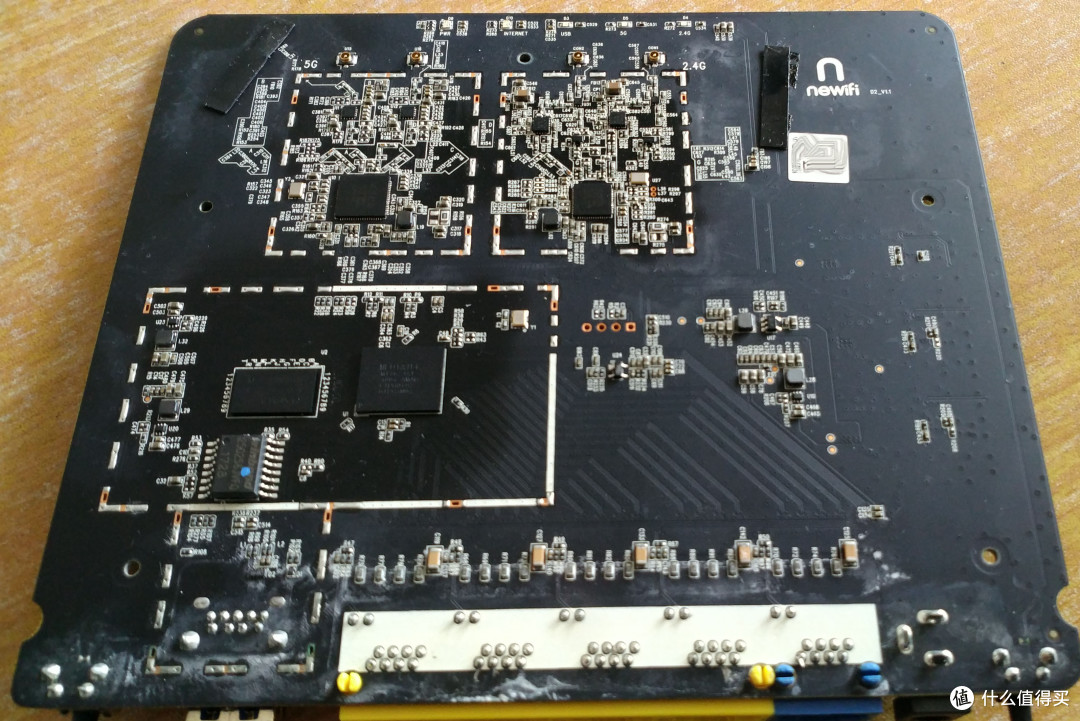

拆下来的板

换个角度看看

联系某鱼卖家，不出所料，卖家果然死不承认卖的是翻新货，只说自己进的是全新的，卖的也是全新的，只要塑封未拆，就是未拆封的（这里提醒各位值友，矿渣虽好，全新难找）。好吧，既然拆开了，那就查查哪里烧了吧。按照电源接口附近的元器件布局方式，推测这个丝印为“750”的二极管应该是起保护作用的二极管（可能是TVS二极管），如果过压，应该会首先损坏这个器件。用电烙铁拆掉，通电，newifi d2再次点亮了。

电源输入部分

既然已经做了拆机、拆元件，索性一不做二不休，有少许强迫症的我开启了折腾模式，酒精洗板、加装屏蔽、滤波电容一气呵成。

使用无水酒精洗干净板，并使用干燥箱烘干。（对比下面的图和上面刚拆机时的图可以看出效果还是很明显的）

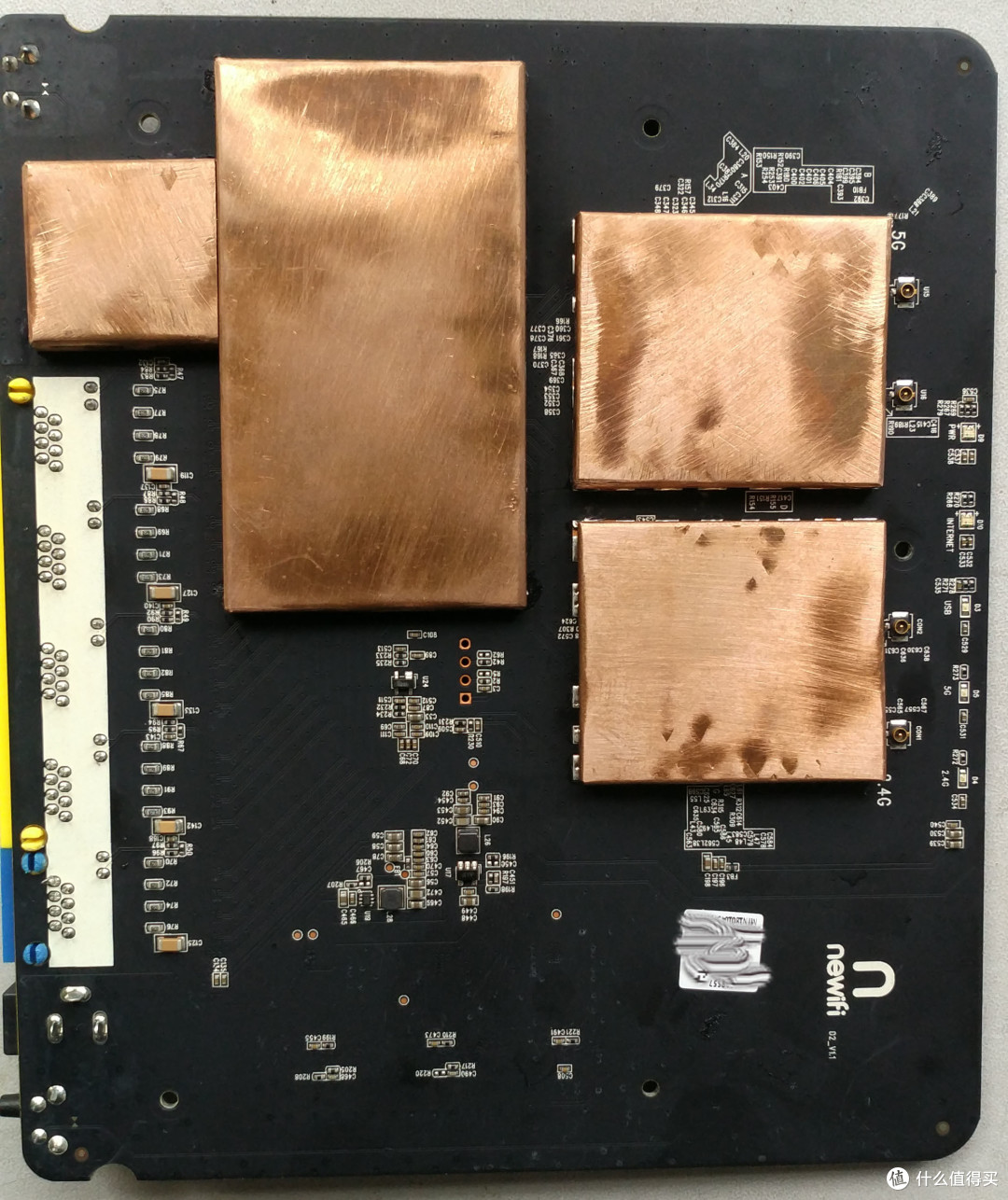

用0.5mm厚的铜板做了4个铜壳，分别焊接在CPU、2.4G、5G、USB电路的屏蔽罩安装位置（请忽略铜壳的颜色），铜壳与芯片之间使用刚好芯片大小的薄导热硅胶垫导热，这样散热和屏蔽就都兼顾了。导热硅胶垫的厚度根据铜壳的高度来调整，我做的时候先放硅胶垫，盖上铜壳，如果感受不到阻力，就再增加一点厚度，直到盖上铜壳压紧时能感受到阻力为止。

加装屏蔽壳

至于后面还会不会漏油，这我也不好判断，但我想漏油量应该跟导热硅胶垫的大小有关，小的薄的导热硅胶垫肯定要比原装的好些吧。

在电源管理部分加装4个220uF/35V的固态电容，由于贴片陶瓷电容的管脚比较脆弱，为了防止固态电容振动，引起陶瓷电容管脚脱落，使用706硫化橡胶对加装电容固定。（手头上只有这个型号的贴片固态电容，放置和焊接的美观程度有限）

加装固态电容

由于手头上没有合适的二极管替换，拆下来的二极管就先不焊了，反正不影响使用就行，最后上一张合上上盖板前的图。

折腾后的效果如何？没做过对比，没有发言权，只要使用过程中家中领导不再发怒就好。
