拆解报告：ACASIS阿卡西斯M.2 NVME固态移动硬盘座M03

ACASIS阿卡西斯作为日本专业的电脑外设品牌，专门为计算机、通信和消费电子行业设计和制造各种创新的存储方案。此前充电头网拆解了ACASIS阿卡西斯旗下一款M.2 NVME固态移动硬盘座M04并分享给了小伙伴们。

今天充电头网则为大家带来ACASIS阿卡西斯另一款M.2 NVME固态移动硬盘座M03的拆解，这款产品不仅将插槽增加到了两个，而且还配备了硬盘克隆功能，关闭按键和DC输入接口等，功能更加强大，下面我们来看看其内部用料如何。

一、阿卡西斯M.2 NVME固态移动硬盘座M03外观

产品包装盒顶面中心印有产品外观图，上边是ACASIS阿卡西斯品牌和名称——M.2 NVME固态移动硬盘座，下边印有产品型号M03，右下角是产品三个特性图。

硬纸质包装盒采用天地盖设计，底面印有中英文版产品信息

品牌：ACASIS阿卡西斯

名称：M.2 NVME固态移动硬盘座

型号：M03

接口：Type-C*1个 电源接口*1个

颜色：太空灰

材质：太空铝外壳

尺寸：84*49*16mm

重量：96g

电器数据：5V~4000mA

系统：Windows XP/2000/7/8/10/Vista/Linux/Mac OS 10.3以上

深圳市菲德越科技有限公司，产品已经通过了CE认证。

正面印有产品使用外观图以及5大特性。

去掉上顶盖，产品使用黑色泡沫塑料固定在中心，黑色泡沫塑料两边有凹槽设计，方便将固态移动硬盘座取出。

包装内含：M.2 NVME固态移动硬盘座M03、充电器、USB-C to USB-C数据线、USB-A to USB-C数据线和用户手册。

产品配备的充电器机身壳采用PC阻燃材质外壳，表面磨砂处理，充电器采用国标插脚，线身两端进行抗弯折处理，输入端外壳上贴有信息标签

型号：SAW36-050-4000C

输入：100V-240V~50/60Hz 1.3A

输出：5V/4A

深圳市盈源电子有限公司制造，产品已经通过了3C认证。

ACASIS阿卡西斯M.2 NVME固态移动硬盘座M03采用太空铝合金外壳并进行阳极氧化处理，表面进行喷砂处理手感细腻，四角为弧面过渡，边角均开有倒角，整个机身做工精致。

将机身竖直来看，顶面上端镭雕ACASIS品牌logo，中间位置是两个内凹的NVMe SSD插槽，右侧开孔是读写指示灯，镭雕有“A”和“B”字样加以区别，下端配有一个复制开关按钮以及4颗复制进度LED指示灯。

底面两端贴有防滑垫，增加防滑性同时还可以避免背面外壳的磨损，并且中间印有产品品牌、名称和型号等信息，产品已经通过了CE认证和FCC认证。

机子一端配有USB-C接口、DC输入接口和电源开关按钮。

厚度比一元硬币直径的一半还要大一点点。

净重约为96g。

二、阿卡西斯M.2 NVME固态移动硬盘座M03拆解

撕掉底面的胶垫，两端各有两颗螺丝进行固定。

拆掉螺丝，机身壳上贴有两块蓝色导热垫，为主板正反面的芯片散热降温。

PCB板正面一览，中心一颗大芯片比较显眼，另外还有7颗电容和合金电感等元器件。

ASMedia祥硕ASM2806 PCIE交换芯片，用于扩展NVMe接口。

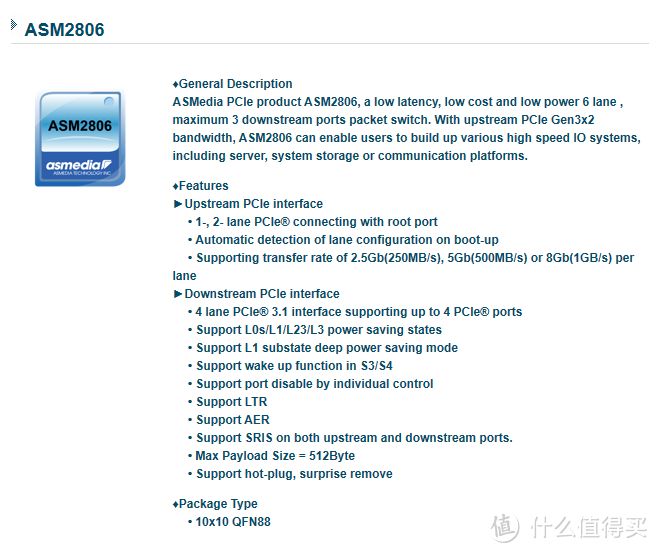

祥硕ASM2806 介绍。

GOFORD谷峰G16P03，PMOS，配合电源开关控制NVMe固态硬盘供电。

G16P03规格参数信息。

Fitipower天钰FR9888电源管理IC，降压为NVMe SSD供电。

FR9888资料信息。

天钰 Fiti FR8204 同步整流高效率降压IC，为桥接芯片供电。

Fiti FR8204 详细资料。

PCB板背面一览。

ASMedia祥硕ASM2362 桥接芯片。

ASMedia ASM2362 详细资料。

深圳锋华创芯微 FH25VQ40B，4Mbit 串行NOR FLASH存储器。

深圳锋华创芯微 FH25VQ40B 详细资料。

另一颗FH25VQ40B，用于存储芯片配置信息。

Fitipower天钰FR9888 电源管理IC。

另一颗Fitipower天钰FR9888 电源管理IC。

Fitipower天钰FR9856B，6A输出的同步整流降压转换器。

天钰 Fiti FR9856B 详细资料。

下面再来看看PCB板正背面其它一些元器件的情况。

USB-C母座特写，黑色胶芯不漏铜，金属外壳上印有“844”字样。

DC输入接口特写。

电源开关键特写，过孔焊接。

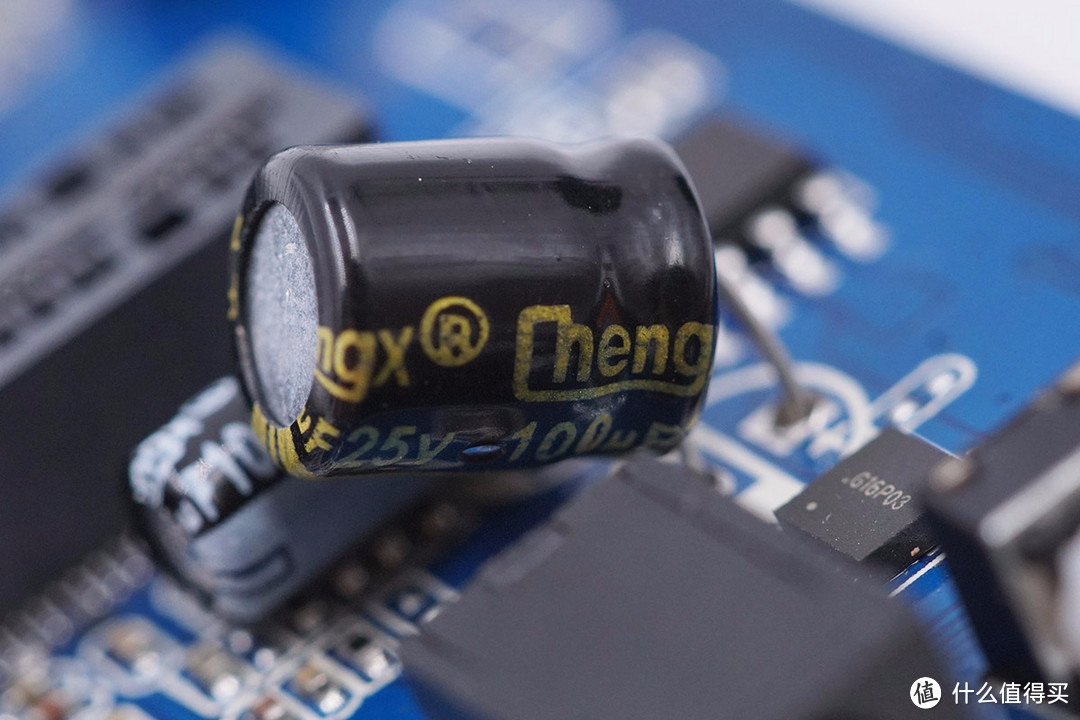

输入端滤波电解电容，规格为100μF 25V。

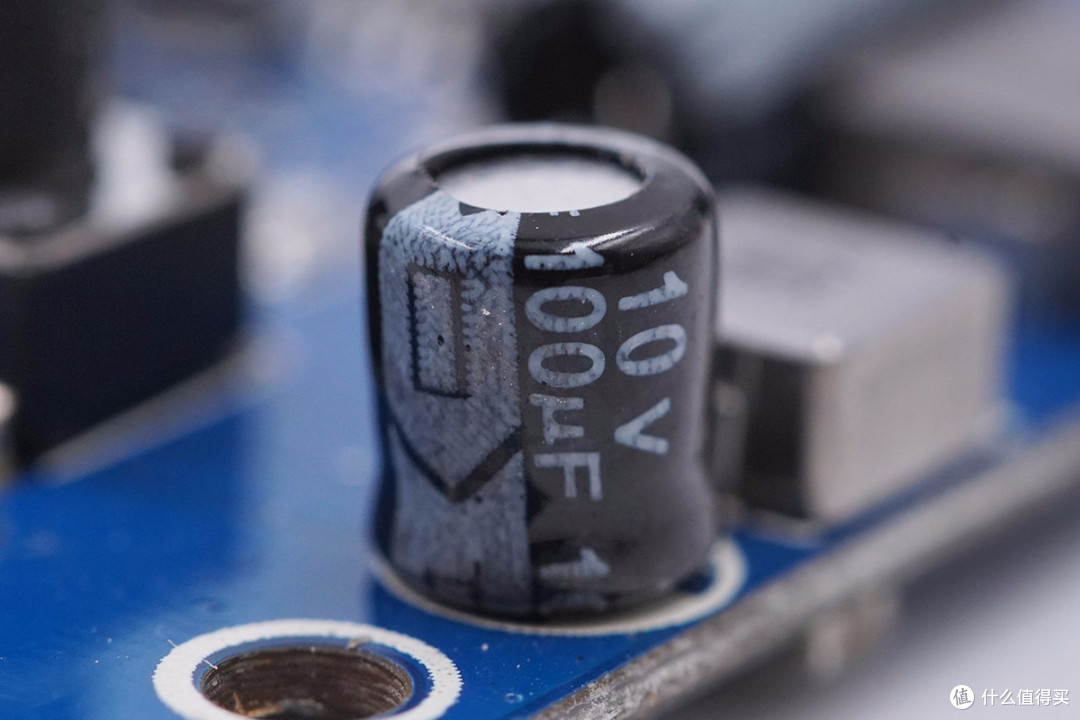

供电电容特写，规格为100μF 10V。

两颗25MHz无源晶振，分别为正背面的两颗芯片提供时钟。

A口插槽旁边的LED指示灯。

电解电容特写，规格为100μF 25V。

10μH合金电感。

小的供电电容特写，规格为100μF 10V。

克隆功能开关按钮特写，过孔焊接。

电解电容，规格为100μF 10V。

10μH合金电感。

另一颗供电电容特写，规格为100μF 25V。

一颗小电容特写，规格为100μF 10V。

1R5降压电感。

全部拆解完毕，来张全家福。

充电头网拆解总结

ACASIS阿卡西斯M.2 NVME固态移动硬盘座M03采用太空铝外壳，并且经过阳极氧化处理呈太空灰，表面进行喷砂处理手感细腻，整个硬盘座做工精致，而且体积不大不占用桌面空间。此外附带一根传输能力相当优秀的CC数据线，（数据线的传输性能杨洋还没有测）不用为专门买线而烦恼，支持Windows XP/2000/7/8/10/Vista/Linux/Mac OS 10.3以上多个系统，兼容性良好，并且支持硬盘克隆功能。

充电头网通过拆解发现，内部采用ASMedia祥硕ASM2806交换芯片、ASM2362桥接芯片、天钰FR9888电源管理IC以及FR9856B多颗供电芯片、谷峰G16P03 PMOS管等，用料扎实，此外PCB板正反面均有导热垫专门辅助交换芯片，桥接芯片进行散热，避免长期高速读写局部发热导致降速，传输更稳定。
