百达星连P.T STARLINK三合一移动电源拆解

手机平板笔记本等各类消费电子普及后带来一种续航焦虑症，为消除这种焦虑诞生的移动电源已经成为人们必不可一种“配件”，充电器、数据线、移动电源堪称出门三大件。后来市场上出现了一种“直插式移动电源”，把充电器集成到了移动电源内，接入市电时，它是一个充电器，从插座取下带走，它则是一个移动电源。兼具创意化繁为简，又确实给生活带来便利。

那么有没有一种连线材也能集合在一起的产品呢？百达星连P.T STARLINK给出了解决方案，他们推出了一款“三合一商旅快充移动电源”：POWER TRONEX 5000，相较其他的直插移动电源，POWER TRONEX 5000将数据线也集成在内，不需寻找数据线，做到了出门说走就走，十分方便。并且性能上也把PD快充功能作为标配，并且支持各种常见快充协议。这在同类型产品内是较为少见的，可以满足大部分人群需求。

一、百达星连P.T STARLINK三合一移动电源外观

百达星连P.T STARLINK POWER TRONEX 5000直插式快充移动电源（下文简称为百达星连三合一移动电源）包装采用开窗式纸盒，一眼可以看到产品本身和它独特的电源显示条，顶部有透明挂钩方便线下售卖的展示。包装盒整体为白色，品牌标识与产品特色图标使用跟电源指示条一样的红蓝渐变色。包装盒橱窗下罗列了4个产品特点：5000mAh容量电池、PD18W快充、自带USB-C输出接头，触控按键。

包装盒侧面印有品牌百达星连的logo“P.T STARLINK”。

包装背面是参数信息和一些认证标志。

产品型号：PT-X1 PD18

电池能量：5000mAh/18.5Wh 3.7V

额定容量：3060mAh（TYP 3A）

规格：35mm*80mm*70mm

重量：196g

输入参数：AC 100-240V~ 0.5A 50/60Hz

输出功率：总输出 18W MAX

USB-A输出：5V/2.4A 12W

自带线输出：5V/3A 15W

USB-C 输出：5V/3A、9V/2A、12V/1.5A 18W

底面也印制了产品参数，与背面一致。

盒顶是透明挂钩，方便橱窗上架。

打开包装盒，拉出抽屉，本体显现在眼前。塑料托盘开有凹槽方便移动电源取出，托盘开的孔也方便将托盘与纸盒分离，取出内部的说明书。

包装内共计移动电源一个，说明书一份。

百达星连三合一移动电源总计有焰红色、简白色、朴黑色三种颜色款式。移动电源外壳为工程塑料，表面经过类肤处理，手感细腻温和，不易沾惹指纹，同时防滑不易脱落。正中央一条蓝红渐变灯带是有电源指示功能，蓝色部分表示剩余的电量，红色表示已经消耗的电量，轻触一下灯带左侧激活移动电源的输出。

移动电源基本呈椭圆柱体，各面有倒圆角，造型圆润，握持舒适。

接口全部放置在产品顶面，配备一个USB-A接口以及一个USB-C接口，两接口处带印有标识，另外，红色版本、白色版本USB-A胶舌还是跟壳体同色。

放大来看，USB-C接口标识为双向PD接口，接口一圈为蓝色半透明圈。

USB-C口蓝色胶圈还有一个特色功能，他可以充当快充指示灯。当触发快充时，这个蓝色圈会亮灯，提醒用户正在处于快充状态，十分贴心。为用户提供了一个判断当前是否处于快充的简易手段，不需要购买昂贵的测试仪表也能准确知道是否快充，iPhone用户也不必再通过玄学响声去猜测是否快充，看这个快充指示灯就够了。

小编还做了一个GIF图，大家能够更直观的了解。

除接口外，百达星连三合一移动电源自带一根USB-C线收纳在电源本体一侧。

USB-C线边角弯曲翘起，方便由此抠出线材。该线为L型插头，TPE材质，材质较软。

移动电源底部是可收纳的插头及产品信息参数丝印。底部的中央还有一枚白色LED小夜灯，触摸指示条开启，在夜间可照亮插孔，避免摸黑发生意外。

在壳体中央，百达星连使用了一条红蓝双色灯条作为电量指示，蓝色为当前剩余电量红色为已使用电量，并且是通过触摸灯条功能来触发开机/电量指示，十分有趣。

双色灯条触摸点亮演示GIF。

另外底部的LED照明灯也会同步开启，光线柔和，在夜晚使用时可以照亮插孔，安全对准插入。

小编做了一个GIF图，在光线较暗的情况下，有了这个小夜灯就不用插歪插孔了。看到这里，可能有的小伙伴会担心LED灯的耗电问题，这里小编跟大家说明一下，百达星连的LED灯功耗非常低，并且在10秒无操作的情况下就会自动熄灭，所以这个功能的用电量几乎可以忽略。

插头内弹簧较硬，打开时稳定不松垮。

百达星连三合一移动电源体积小巧，宽度与iPhone XS Max相当，高度为iPhone XS Max一半。

重量方面，电子秤称得重量为202.8g，比iPhone XS Max的重量略轻。

市售几款二合一移动电源重量列表。

使用POWER-Z KT001对该移动电源的USB-C接口进行协议检测，支持Apple 2.4A、DCP、QC2.0、QC3.0、AFC、FCP、SCP等协议，在使用内置电池和接通外部电源两种情况，百达星连三合一移动电源的USB-C口检测协议完全相同。也就是说，对于大部分设备，百达星连都能对他们进行快速充电。

由于在USB-A口及自带线的检测过程过移动电源待机时间设置太快，过早关机，所以测试表读取不到协议。

二、百达星连P.T STARLINK三合一移动电源拆解

拆开产品的外壳，左侧是一颗圆柱电芯，右侧为PCB板，中间有隔离设计。

电芯焊线直接连接到电路板上，电芯上面有温度探头，检测使用时的温升，USB-A座子也焊接在电源板上。电路板上高低压侧之间有绝缘板隔离。

指示灯的透光槽以及导光板。

指示灯小板，只有一颗LED灯和一个限流电阻。

单层板，可以清晰的看到走线。

取出电源板和电芯，电芯上正负极和热敏电阻，还有一条USB-C接口的输出线。

振华26650电池，5000mAh容量。

电源板采用多块小板焊接组合的方式，并采用了多块散热片。

两块竖着的小板上面分别是两个座子。

交流输入侧电解电容打胶固定。

电源板另外一面有升压电路，电感线圈打胶固定。

电源板背面，初级和次级之间镂空，并有塑料绝缘档板隔离。

输出侧有一颗力生美LN5S21A同步整流芯片，内置控制器同步整流MOS。

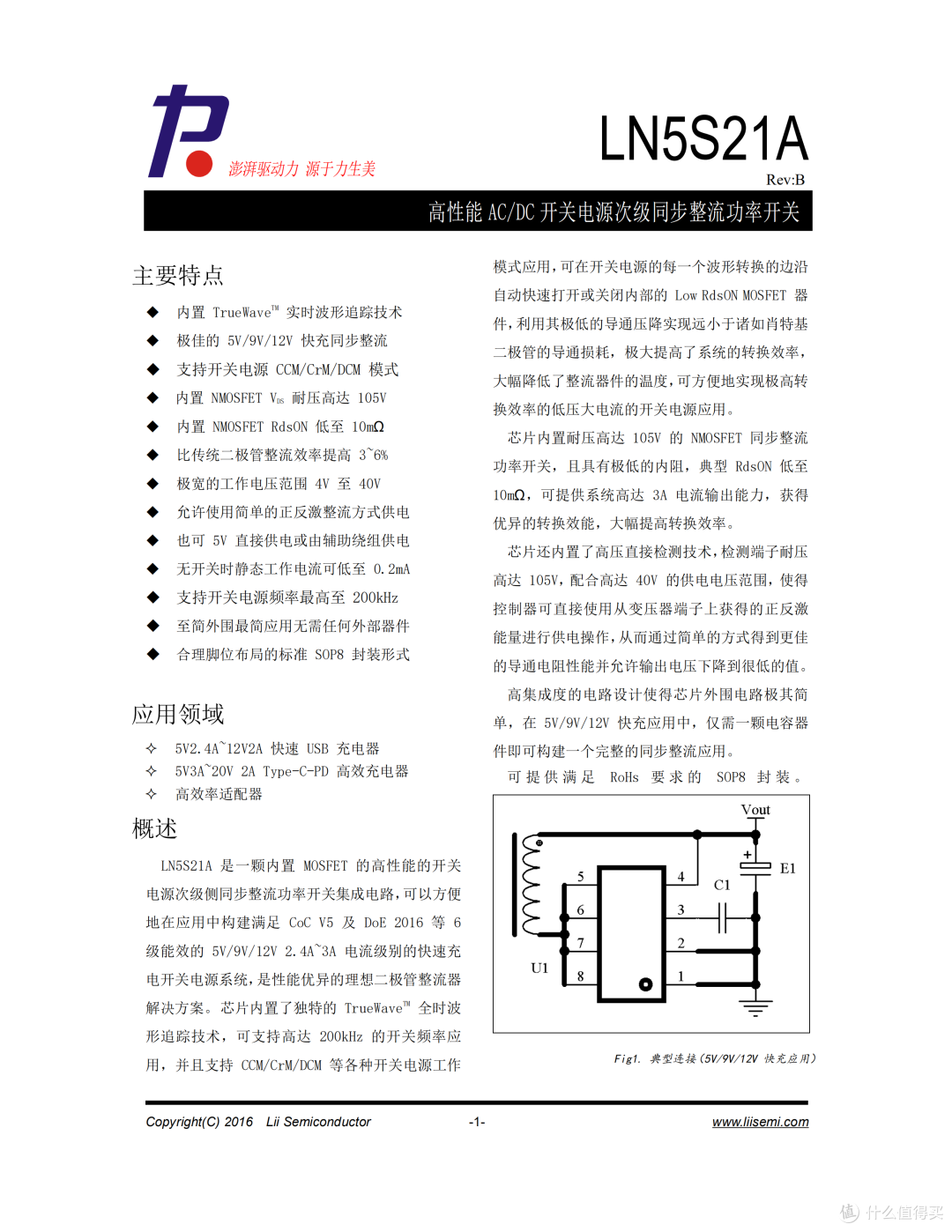

力生美LN5S21A规格资料。

电源板上面的是控制板，上面贴有一块散热片，并采用马拉胶带包裹绝缘。

去掉散热片之后，居中位置是一颗韩国现代的MC96F8208 8位单片机，内置12BIT ADC。

在单片机右侧有一颗输出开关管，上面的六脚芯片为USB-A接口的协议IC。

新功率NCE20P45Q 输出开关管。

新功率NCE20P45Q规格资料。

USB-A接口的协议IC，可实现APPLE 2.4A输出。

最上面的六角芯片为通泰ttp233触摸芯片，检测触摸操作。

控制板背面只有一颗三极管和稳压管。

升降压芯片和USB-C接口的协议IC，电感线圈沉板设计，减小产品尺寸。

南芯SC8913是一颗集成 MOSFETs 和 I²C接口的高效率同步双向降压芯片，支持1至4串锂离子电池充电。 I²C可配置充电电压电流，放电输出电压，输入输出电流限制。充电输入支持QC2.0/3.0申请。内建10BIT ADC；采用6*6 40pin QFN封装。

充电头网了解到，南芯SC8913此前已经被Anker PowerCore Fusion PD超级充、PURIDEA 20000mAh USB PD双向快充移动电源两款产品采用，产品性能稳定。

南芯SC8913规格资料。

英集芯IP2716是一颗高度集成的，灵活的高电压充电移动电源芯片，已经通过了USB PD3.0认证和QC3.0认证。IP2716支持高压充电协议，例如Type-C PD3.0、QC3.0、 MTK PE+1.1、DCP、FCP、SCP、AFC、BC1.2等等。英集芯IP2716可以有效的应用在多协议设备上，比如AC适配器、车充、移动电源及其他充电解决方案上。

充电头网了解到，绿联USB PD双口车载充电器内置的协议芯片就是英集芯IP2716。

英集芯IP2716规格资料。

输出滤波电容，220μF 16V。

VBUS 输出开关，同样是新功率NCE20P45Q PMOS，导阻很低。

磁环电感右侧是JA9099S，锂电池一体化保护IC。

南芯SC8913与散热片之间有一块导热胶、辅助散热。

输入整流桥。

初级开关IC，内置控制器。

光耦上焊接了一只Y电容。

PC817光耦。

输入3颗滤波电容，4.7μF+15μF+10μF，共计30μF。

为开关电源初级芯片供电的电容 10μF 100V。

滤波电感，电容105℃耐热。

800mA延时保险丝。

变压器日期19年10周。

变压器次级采用多重绝缘线，输出470μF16V固态电容滤波，品牌为云星电子。

全部拆解完毕。

充电头网拆解总结

百搭星连三合一移动电源体积小巧，方便收纳，重量比iPhone XS Max还轻，放在包包里不会增加过多的重量。同时，它还集成充电器、移动充电源、自带充电器三种功能，出差旅行时，也省去了携带多种充电配件的烦恼。

除了自带USB-C充电线缆之外，这款产品还配备了一个USB-C接口和一个USB-A接口，方便满足用户不同的应用场景。其中USB-C接口支持PD、QC、FCP、MTK PE等多种快充协议，最高功率18W，华为、小米、三星、魅族以及iPhone等众多PD快充手机都能实现快充。

充电头网拆解发现，百搭星连三合一移动电源内置5000mAh的26650电芯，以保证足够的续航能力。当然，这也占去了将近二分之一的空间。为了在剩余的空间内实现多样化的功能，其采用了多块PCB板组合的设计，结构较常见的充电器或者移动电源都更加复杂，布局巧妙，将有限的空间最大化利用。

初级侧主控开关管与电源芯片集成，达到优化PCB尺寸的效果。次级侧采用南芯SC8913作为电源管理芯片，实现升降压控制，内置MOS进一步简化了PCB的设计，节约空间；USB-C口的协议则完全由英集芯IP2716来实现，不仅支持PD快充输出，还兼容市面上其他多种快充协议，提升用户的使用体验。
