智能家居 篇一:快捷指令打开小区楼下门禁
由于作者是程序员,对编程方便比较了解,对硬件方便不太了解,可能有更好对方案,写这篇教程只是给大家一些灵感,大家在可以在评论区一起讨论。
现在带钱包就是为了放小区楼下门禁的钥匙,家里的门锁早就换成指纹锁了,能不能彻底摆脱钥匙的束缚呢。今天拿出好久没开机的树莓派,加上之前买的一堆元器件开始折腾。
硬件部分
一般老小区的门禁都非常简单,我们小区门禁连接到每个家庭是一根五芯的电缆。当拿起听筒(其实不拿也可以),点击开锁按钮的时候有 2 根线瞬间被联通,从而形成通路导致门锁被打开。

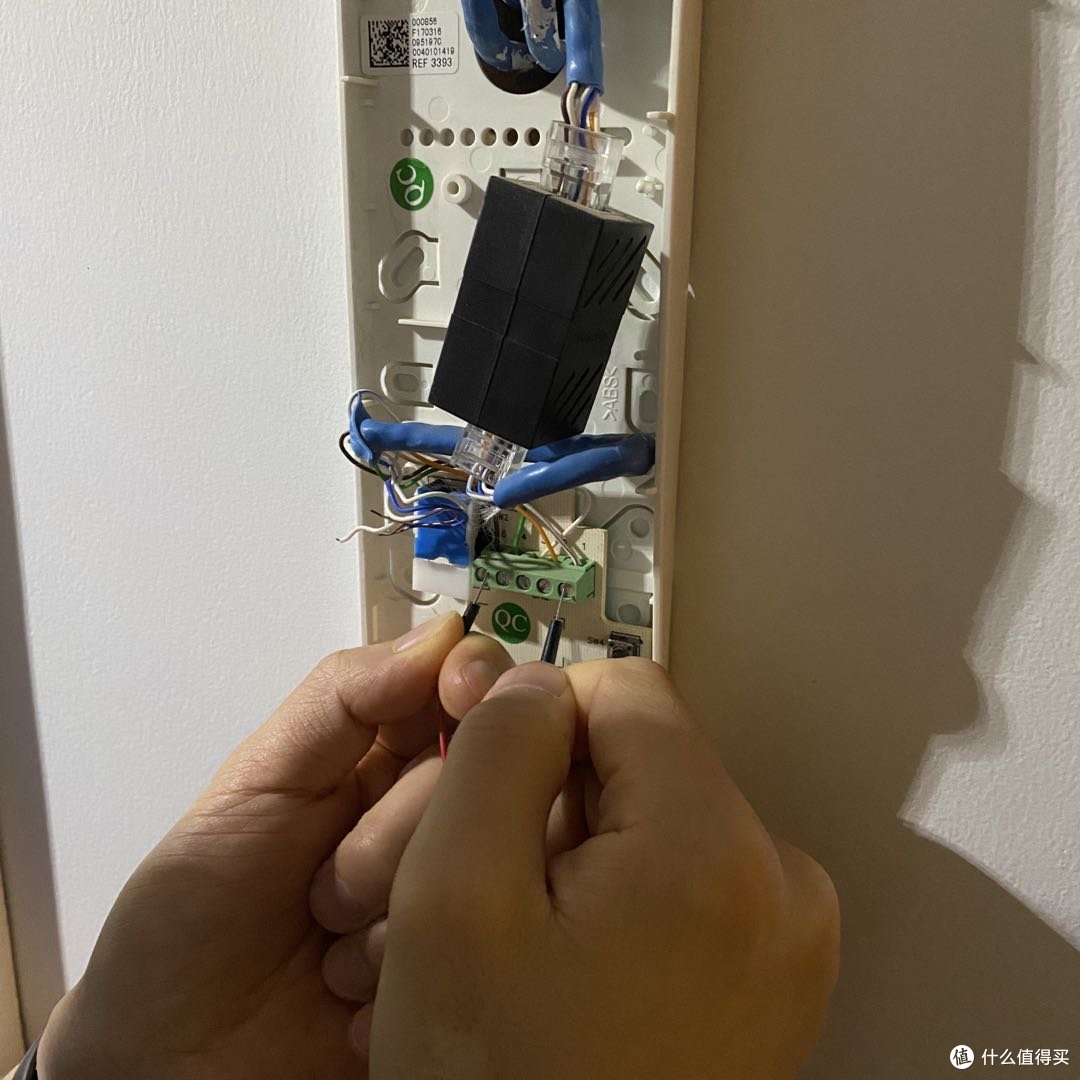

到底是需要哪连根线被联通呢?由于找不到说明书,只能自己测试。我把听筒放在耳边,找一根电线挨个测试,最终找的这 2 根线。

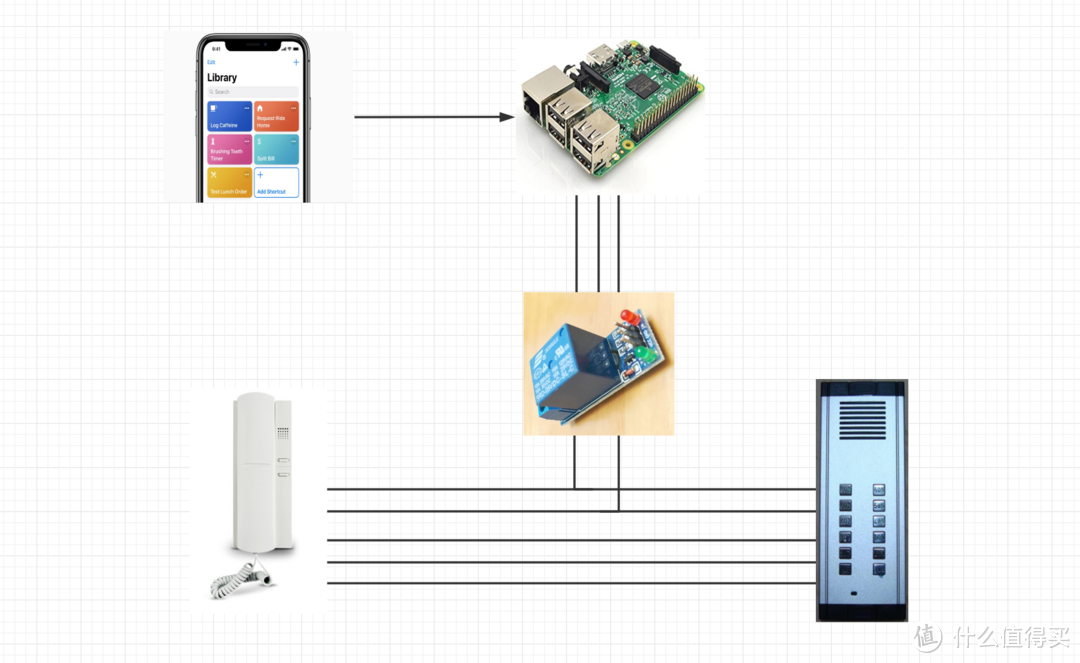

接下来的工作就是如何通过手机来控制这 2 根线的联通,我选择的是树莓派 + 继电器,继电器的作用本质是用一个回路(一般是小电流)去控制另外一个回路,树莓派就是让继电器形成这个小电流的回路。
我用是这款 1 路继电器,淘宝上很容易找到。

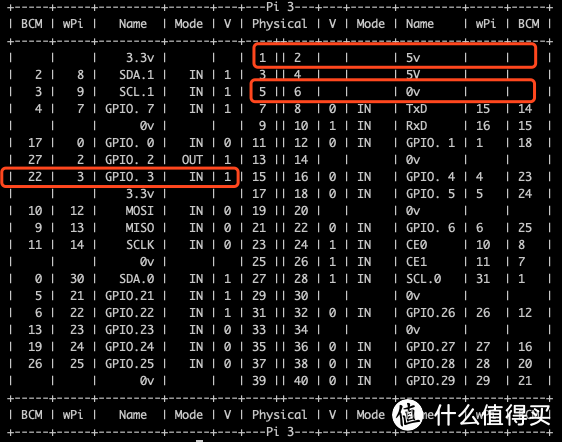

找 3 根杜邦线把树莓派这头接上,分别是红线 5V,灰线 0 V,蓝线 GPIO. 3。
杜邦线另一头接到继电器的针脚上,接线正常到话红灯会亮。
把上面找出来的 2 根开锁线间断,剥掉一段塑料包皮然后缠绕在一起,2 根线分别接在公共端和常开端。
到这里硬件就连接好了,下面登录树莓派测试一下。树莓派系统自带 gpio 命令,测试非常方便,我发现这个继电器只要将 mode 设置为 out 常开端就能联通,联通后绿灯会亮。
软件部分
确定硬件连接正常后,就是考虑如何用 API 来控制继电器的闭合。这里我选择的是 Python 的 RPi.GPIO 库,好像是树莓派自带的,我写的代码如下。
import RPi.GPIO as GPIO
import time
import sys
def open():
GPIO.setmode(GPIO.BCM)
GPIO.setup(22, GPIO.OUT)
GPIO.output(22, GPIO.HIGH)
time.sleep(1)
GPIO.cleanup()
我们还需要搞一个在线的 HTTP 服务,以便我们在手机或电脑上调用这段代码。可以用 Python 的 Flask 搭一个简单的 HTTP 服务。
from flask import Flask
from flask import jsonify
import door
import sys
app = Flask(__name__)
@app.route('/open')
def hello_world():
door.open()
return jsonify(error=False)
if __name__ == '__main__':
app.run(host='0.0.0.0')

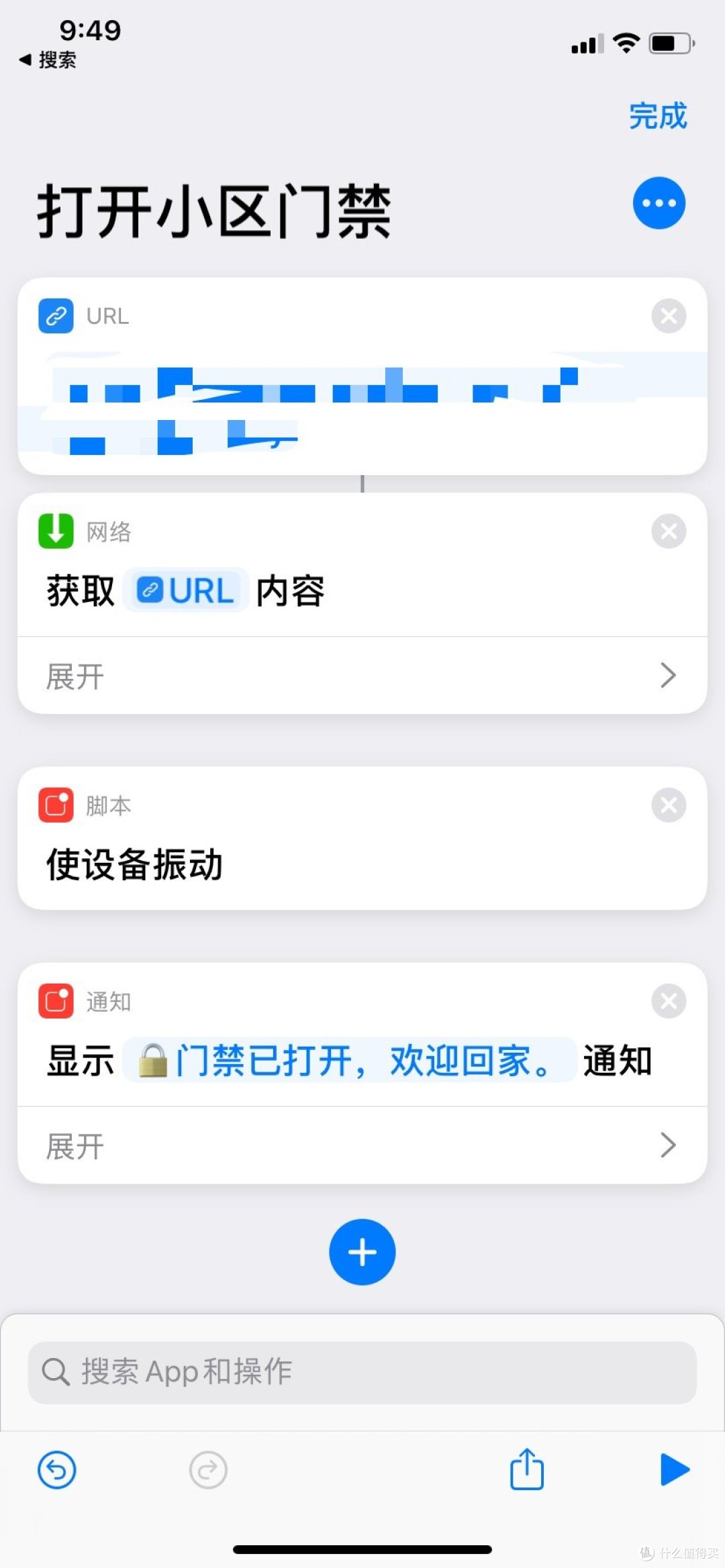

最后通过快捷指令请求这个 HTTP 的 API 就能打开小区门禁了,安卓端可以选择其他类似 APP。
还可以把这个快捷指令放到负一屏更加方便操作。
