云轩H170主机增加音频输出的方法探讨

2020-01-11 20:36:41 15点赞 60收藏 52评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。

win10系统的设备管理器里,显示云轩H170主板带有独立的声卡,但是主板却没有音频输出口,于是我萌生了为主板增加音频输出的想法。

云轩H170小主机使用的主板是技嘉的GA-H170MSTX-DATTO-03,在技嘉网站上找不到这个主板的信息,经过搜索,我发现技嘉另外一款型号为GA-H110MSTX-HD3的主板,和云轩H170所使用的主板极其相似,我都怀疑云轩主板是不是直接用H110的主板改装的.......

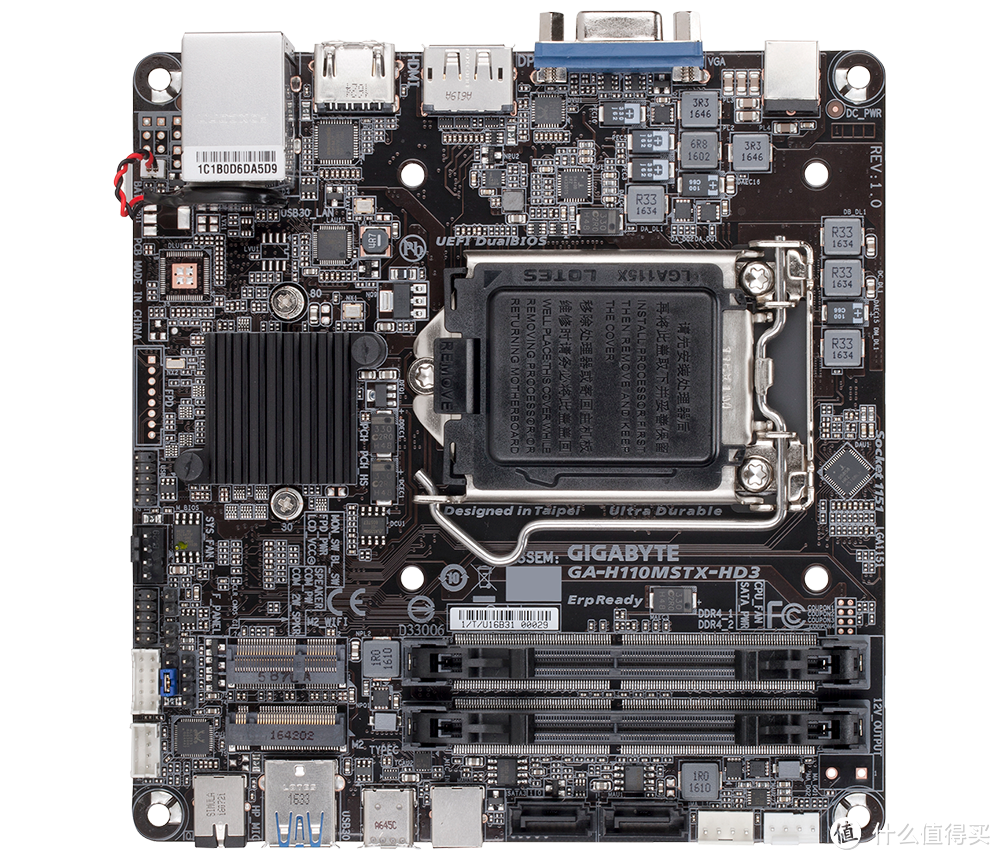

GA-H110MSTX-HD3GA-H110MSTX-HD3

主板配置图主板配置图

云轩H170主板云轩H170主板

GA-H110MSTX-HD3主板的中文说明书:链接

通过说明书和图片进行比较,云轩H170主板缺少了红字标识的VGA接口、4脚喇叭插座、耳麦一体插孔、USB3.0口和麦克风接口。

这个主板增加音频输出口最好的办法是补焊耳麦一体插座。我把主板拆卸下来,仔细看了一下,在左下角发现有一个REALTEK ALC255的声卡芯片。

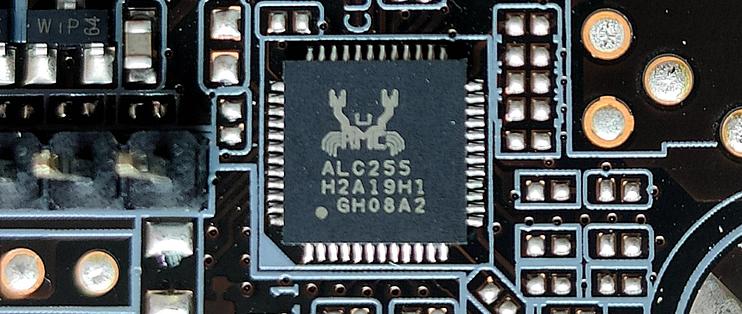

ALC255声卡芯片ALC255声卡芯片

但是ALC255声卡芯片周围太干净了,没有任何电阻电容,都是空焊位,心里顿时一凉,直接焊接一个插座上去估计肯定是没有声音输出的。我不死心用万用表测试了一下空焊位的联通情况,果然耳麦一体插孔除开接地是联通的,其他都没反应。通过增加耳麦一体插座进行音频输出肯定是不行了,那么4脚喇叭插座是否可行呢?

喇叭插座定义喇叭插座定义

经过万用表测试发现,4脚喇叭插座的空焊位另外一端都是接地,看来有戏,接上一个小喇叭测试,系统的声音出来了云轩H170主机增加音频输出的方法探讨

好吧,那就补焊一个喇叭插座,外接一对小喇叭咯。

PH2.0接插件间距2.0MM连接器插头+直针座+端子2P/3/8-14P弯针座1.16元天猫精选去购买

云轩H170主机增加音频输出的方法探讨

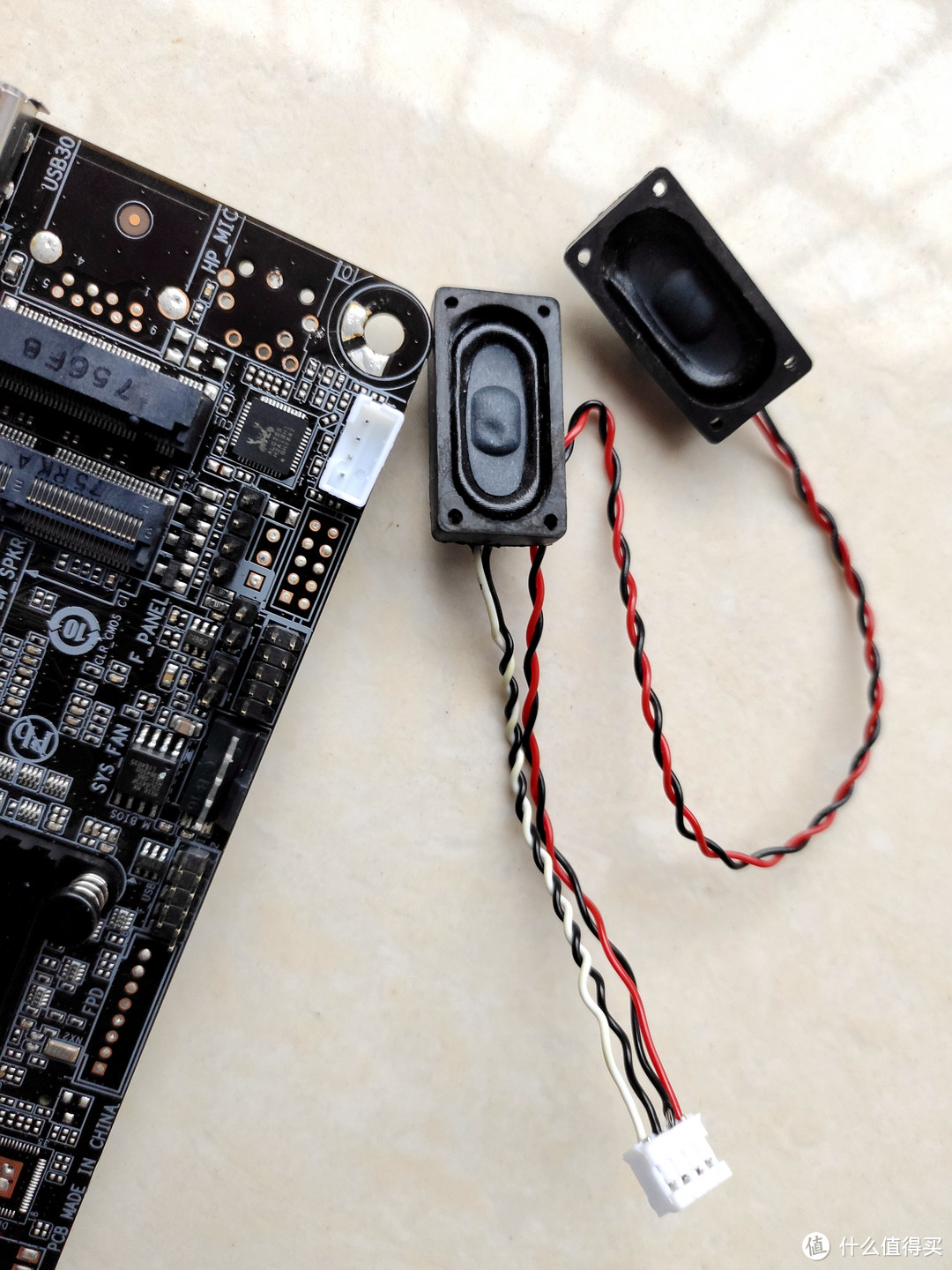

将小喇叭贴在机箱内,就可以听到声音了,嗯,不足的是声音貌似小了一点....

看到这里,也许你会说还是没有解决音频外接功放的问题啊。我觉得最好的解决办法,还是外接声卡吧,比如用Type-c解码耳放是一个好办法,淘宝上支持win系统的才50-60元。

国内MBQUART HIFI 解码耳放 Type-c转接线69元包邮(需用券)ALC4042DAC耳放芯片8股200芯5N铜银线天猫商城目前使用100元优惠券后,到手价为69元,感兴趣的值友可以关注一下。MBQUARTHIFI解码耳放Type-c转接线采用RealtekALC4042数字DAC解码耳放芯片,PCM解码能力为32bit/384KHz,DSD解码能力DSD64/Dc600| 40 评论137 收藏92去购买

 如果你还想折腾,可以试一试将4脚喇叭插座飞线连接到一个3.5mm的耳机插座,电路图如下:

云轩H170主机增加音频输出的方法探讨

3.5mm耳机插座可以倒过来贴在耳麦一体插孔位,前面板再开一个孔即可。(本办法未经测试,损坏概不负责云轩H170主机增加音频输出的方法探讨 )

最后再补充一下主板说明书上看到内容:

1.DC电源插座,支持输出电压12V、19V 的变压器。当安装35W CPU时,则建议使用95W变压器。当安装65W CPU时,则建议使用120W变压器。

实测12V电源可以启动主机,原配的电源太轻了,想换电源的多一个选择。

2.DisplayPort接口最高可支持至4096x2304@60 Hz的分辨率
