一文读懂：单频微波源与PDRO锁相介质振荡器

在射频微波系统中，频率源作为核心部件，其性能直接决定着整个系统的表现。无论是卫星通信、雷达系统还是5G/6G网络，都需要高稳定、低相位噪声的频率源来确保信号质量。

在众多频率源技术中，单频微波源和PDRO锁相介质振荡器是两个重要概念。它们之间既有联系又有区别，适用于不同的应用场景。

01 微波频率源基础

在深入探讨单频微波源和PDRO之前，我们有必要了解微波频率源的基本概念和工作原理。

微波频率源，顾名思义，是指能够产生微波频率信号的设备或电路。根据信号输出特性的不同，微波频率源可分为点频源、捷变频频率源和宽频带频率源等类别。

单频微波源是一类工作于固定频率的微波信号源，它们通常具有简单的结构、较低的成本和良好的频率稳定性，广泛应用于各种微波系统中。

而锁相介质振荡器（PDRO）则是一种通过锁相环（PLL）和介质谐振技术（DR）合成频率的微波信号源技术，它结合了介质谐振器的高Q值和锁相环路的稳定性，能够实现极低的相位噪声和优异的频率稳定性。

02 单频微波源技术特点

单频微波源，顾名思义，是指输出单一固定频率的微波信号源。这类微波源具有结构相对简单、成本较低和可靠性高的特点。

从技术实现角度看，单频微波源可以采用多种技术方案，包括晶体倍频方案、介质振荡器（DRO）方案以及锁相介质振荡器（PDRO）方案等。

其中，基本的介质振荡器（DRO）不需要锁相环路，仅利用介质谐振器的高Q特性来实现频率稳定。

DRO的工作频率通常在1GHz~22GHz，可以通过倍频的方式达到毫米波段。它的优点是工作稳定，频温系数小，电路简单，使用元器件少，相位噪声好，品质系数高。

通常情况下，10GHz的DRO相噪可以达到-85dBc/Hz@10kHz，110dBc/Hz@100kHz，140dBc/Hz@1MHz，品质因素可以超过10000。

03 PDRO锁相介质振荡器核心技术

PDRO，全称为锁相介质振荡器，是一项通过锁相环（PLL）和介质谐振技术（DR）合成频率的微波信号源技术。

它将介质谐振器的高Q值与锁相环路的稳定性结合在一起，实现了极为优异的性能。

工作原理

PDRO的基本工作原理是利用一个高Q值的介质谐振器决定振荡频率，同时通过锁相环路将该频率锁定在一个稳定的参考源上。

这种锁相机制可以显著改善振荡器的长期频率稳定性，并减少温度变化、电源波动等环境因素对输出频率的影响。

从电路结构来看，PDRO主要分为串联式与并联式两种类型。其工作频率覆盖1GHz至42GHz，通过倍频可扩展至毫米波段。

性能优势

PDRO采用高Q值介质谐振器，实现极低的相位噪声。

一些高性能型号的相位噪声甚至可以低至-122dBc/Hz@10kHz（HMC-C200型号）和-95dBc/Hz@1kHz（45GHz高端型号）。

除了低相位噪声外，PDRO还具有输出功率高（典型范围为13dBm至25dBm）、频率稳定性好、杂散抑制能力强等特点。

典型型号支持电调谐功能（通过变容管实现），工作温度覆盖-55°C至+125°C，通过高电阻率硅材料应用、温度补偿技术及微带线基片结构改进等设计优化手段，进一步提升了性能。

04 单频微波源与PDRO的关键差异

虽然单频微波源和PDRO都属于微波频率源的范畴，但它们在技术实现和性能表现上存在显著差异。

为了更直观地展示这两者的区别，请看下表：

从应用角度看，基础的单频微波源（如DRO）适用于对成本敏感且性能要求不极端的场景。

而PDRO则适用于对相位噪声、频率稳定度和温度稳定性有极高要求的专业领域，如卫星通信、毫米波通信、5G/6G系统及雷达设备等。

05 盛铂科技PDRO产品系列详解

作为射频微波领域的知名企业，盛铂科技推出了多个系列的PDRO产品，满足不同应用场景的需求。

PDROxxxx系列

盛铂科技PDROxxxx系列是一款超低相位噪声锁相介质振荡器，可在1GHz至32GHz范围内基于外参考频率整数倍的任意固定频率高质量信号输出。

该系列产品通过双环取样锁相和低相噪阶跃二极管实现取样鉴相，将微波介质产生的振荡频率进行锁定，从而获得非常优异的相噪特性。

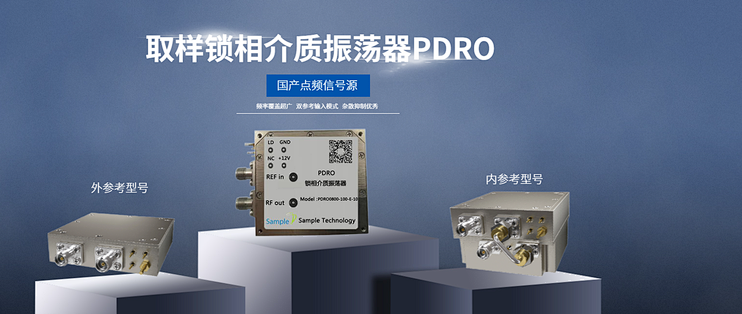

PDROxxxx系列的一个重要特点是它拥有内参考输入和外参考输入两种型号，这种紧凑灵活的设计使用户能根据实际应用需求将其集成到各种高性能的微波组件、无线接收机、数字采集等系统中。

该系列产品具有超低相位噪声、低杂散、低功耗等特点，是高性能微波系统的理想选择。

PDROUxxxx系列

盛铂科技还推出了性能更为优异的PDROUxxxx系列，其频率范围扩展至1GHz至44GHz，提供了更广泛的频率覆盖。

这一系列产品的相位噪声性能极为出色，在10GHz载波下，相位噪声可达-99dBc/Hz@100Hz和-132dBc/Hz@10kHz。

PDROUxxxx系列同样支持内参考和外参考输入，用户可以根据系统需求灵活选择。该系列产品的超低相位噪声特性使其特别适合作为高精度高速ADC/DAC时钟使用。

在谐波性能方面，频率输出16~32GHz时，1/2谐波为≥-60dBc；频率输出32~44GHz时，1/4、2/4、3/4、5/4谐波为≥-60dBc。

06 PDRO技术的典型应用场景

PDRO锁相介质振荡器凭借其优异的性能，在多个高端领域得到了广泛应用：

卫星通信

在卫星通信系统中，PDRO用作上/下变频器的本振源，其低相位噪声特性对保证通信质量至关重要。

卫星通信系统要求频率源具有极高的频率稳定度和极低的相位噪声，以避免信号失真和误码率的提升。

毫米波通信

随着5G/6G技术的发展，毫米波通信成为实现高速数据传输的关键技术。PDRO的工作频率可通过倍频扩展至毫米波段，非常适合这些应用场景。

雷达系统

现代雷达系统，特别是脉冲多普勒雷达，对频率源的相位噪声性能有极高要求。PDRO的低相位噪声特性可以显著提高雷达的目标检测能力和测量精度。

测试测量仪器

在高精度测试测量仪器中，PDRO作为基准频率源，为系统提供稳定、纯净的微波信号，确保测量结果的准确性和可靠性。

高速数据转换系统

PDROUxxxx系列的极低相位噪声特征尤其适合作为高精度高速ADC/DAC时钟使用，在高采样率系统中保证信号完整性。
