前言

6750GRE 12GB / 10GB vs 3060 8GB / 12GB vs RTX4060 的文章看了吧？那篇分享我写了半个月了，总算有时间把我国庆期间整的绚烂主机分享下了。

这次国庆中秋超长假，罕见的 8 天假期，是很多人居家旅行的黄金周。但是对于我们这些民生行业的从业人员，是必须要跟平时一样在岗轮班，维持城市的正常运转。这也就让我们这些民生行业从业者基本上跟大长假、小长假绝缘了，只能真错峰出行。

为了弥补遗憾，我跟家人趁着轮休，在家吃顿中秋团圆饭，晚上去爬鸿山公园，去鸿山山顶的观景亭看鹭岛与鹭江的夜景，赏那一轮明月。

此外，我还趁着假期，装了一台超绚烂的海景房，用来爽快玩《星空》、《DOTA 2》，让自己的假期生活更为愉快。

▲ 首先要恭喜 DOTA2 亚运项目中国代表队，好样的！！！！！！！！我们是冠军！！！！！！我的嗓子都喊哑了！！！最近 DOTA2 国服有不少老玩家组队复健，感觉我老是被虐啊........

流光溢彩

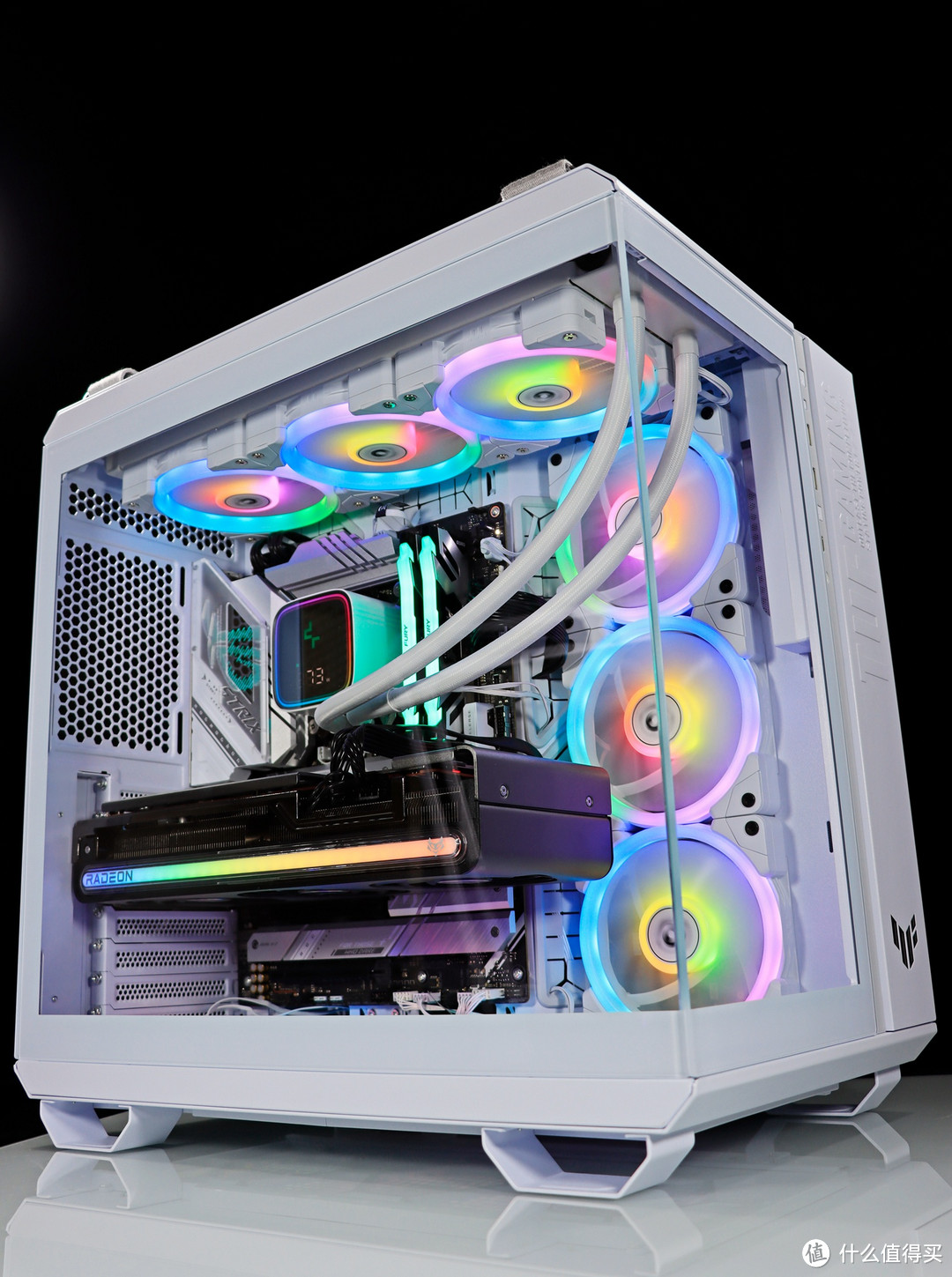

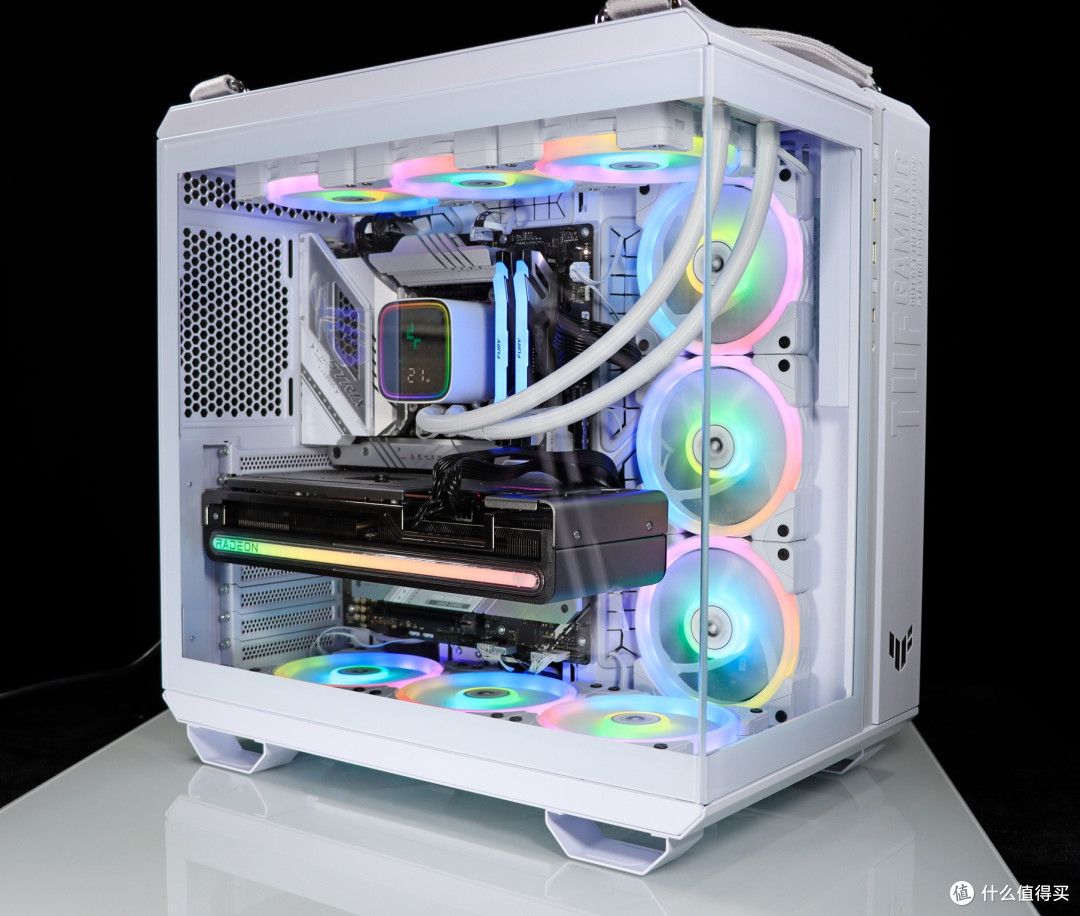

▲ 就成品而言，我非常满意。这台机箱采用目前景观跟兼容性最为出色的海警房机箱华硕 TUF502 无界白色版，以及新版 ATX3.0 电源——ROG PRIME 850W GOLD，这款电源具有双色 ID 的设计理念，电源转换效率超越海韵 FOCUS ATX3.0 版本。

▲ 当然还有最绚烂的Tt（Thermaltake）耀影SWAFAN EX12 ARGB 白色，这款风扇最为显著的特点是拥有市面上最为绚烂的 ARGB 动态视觉效果，以及风扇之间采用磁吸式串接方式，以及可替换的正反页片设计，加上出色的风扇性能。让用户享受出色视觉的同时，也拥有非常静音的使用环境。

▲ 可替换正反扇叶的设计，加上炫彩的外观，以及蓝宝石 7800XT 超白金极为出色的灵动岛，搭配上金士顿 FURY 叛逆者 DDR5 6000 MT/s 16G*2 电竞版+ 九州风神高性价比的冰堡垒360青春数显版白色水冷散热器，在华硕 TUF502 无界版以及 华硕 Z790 吹雪 + ROG PRIME 850W GOLD 出色的支持下，让整机非常绚烂好看。

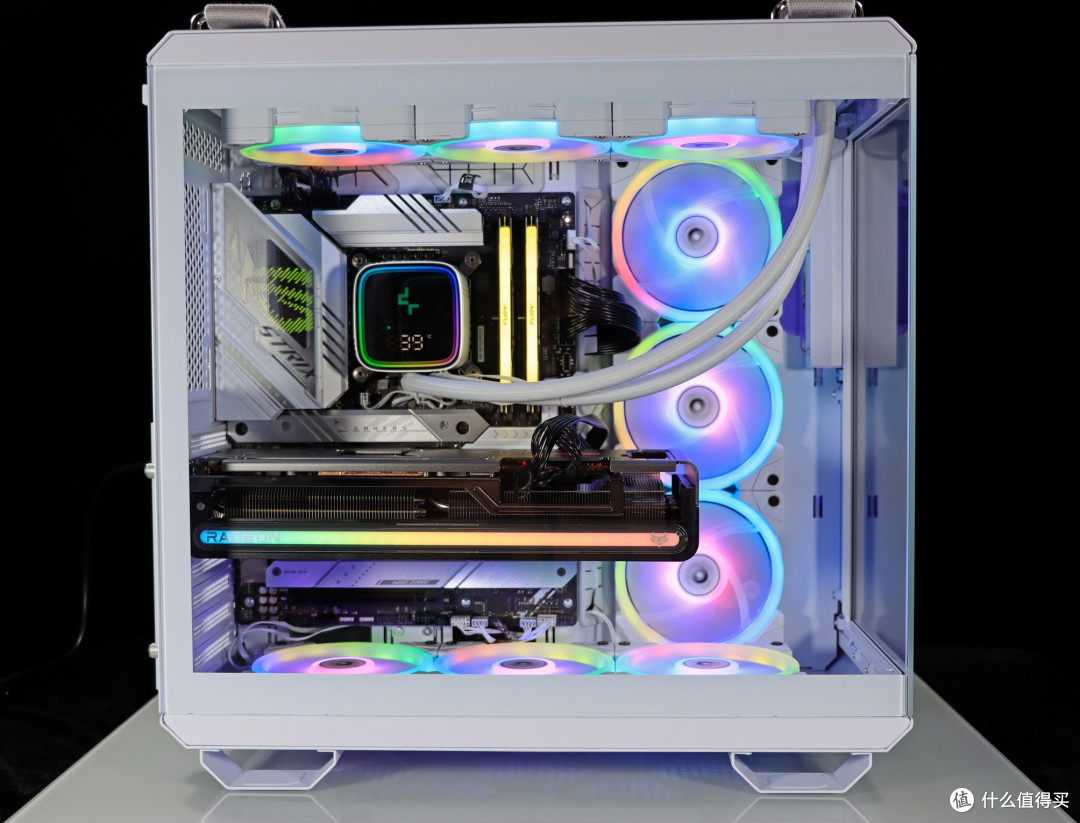

▲ 从图中可以看到华硕 TUF502 无界版非常出色的海景房视觉效果，高透的玻璃可以呈现机箱内的美。

底部的三把风扇采用的是反转叶片，风扇的出风方向为底部超机箱内吹，可以与顶部的 360 水冷散热以及旁置的 3 把风扇形成垂直风道，快速将机箱内部的热量散发出去，维持机箱的稳定。

采用反转扇叶后，我们可以在机箱内欣赏到无遮挡的美。

▲ 九州风神 冰堡垒 360 青春数显版白色的水冷头除了有 ARGB 无限反射 HALO 光环视觉效果外，冷头在接入 USB 2.0 信号并开启 APP 后可以在冷头上显示 CPU 的温度与实时功耗，十分有赛博朋克之感。

旁边的金士顿 FURY 叛逆者 DDR5 6000 MT/s 16g*2 电竞版 则是整机里最亮的部分了。

▲ 机箱顶部的 3把 TT 耀影SWAFAN EX12 风扇将整机以及 CPU 的热量快速散发出去，侧边的 三把风扇在钢化玻璃的倒影下让人感觉如梦似幻。

▲ 整套主机有着非常出色的视觉效果，是我心中的梦中情机。

配件展示

CPU & 主板 与显卡

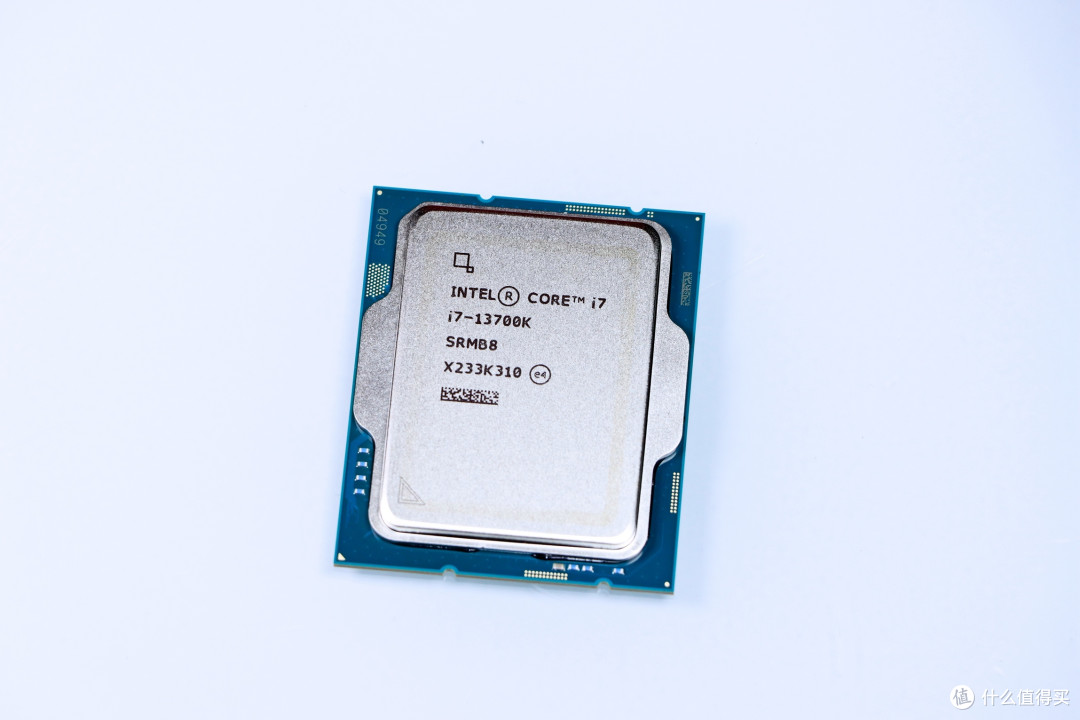

▲ CPU 为首发就以购买的 13700K，这张照片还被百度百科采用作为 13700K 的介绍。

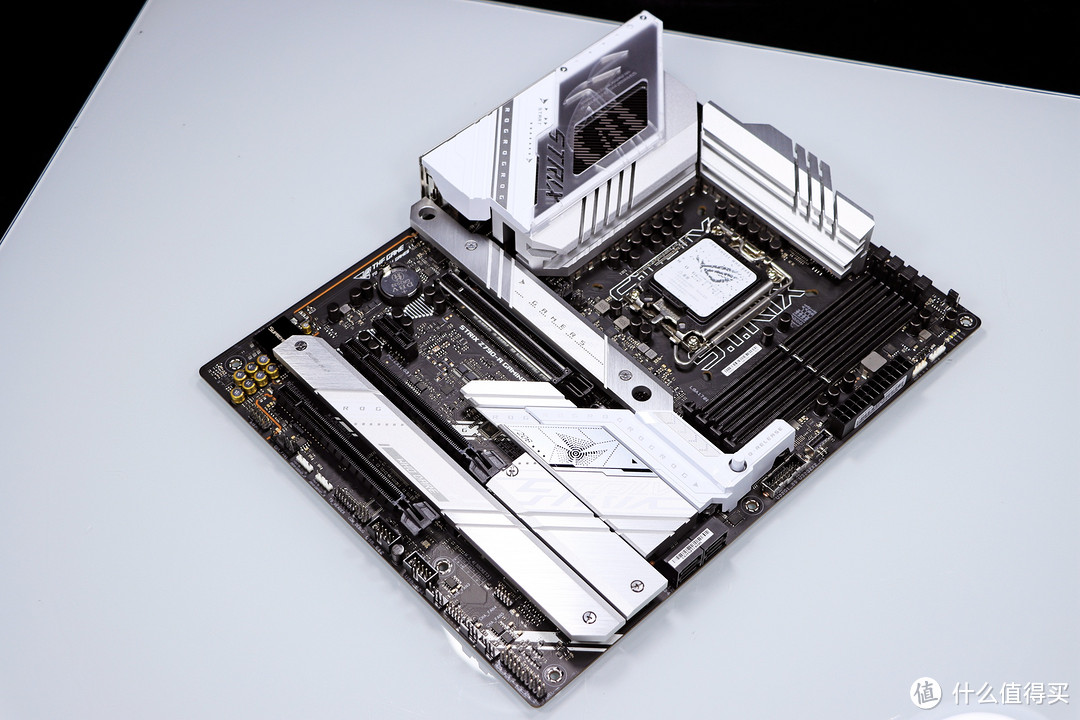

▲ 主板为华硕 Z790 吹雪。这款主板是非常出色的黑白双色配色主板，可以十分契合黑色机箱与白色机箱。它的做工优秀，bios 出色，兼容性十分出色，是整机稳定运行的基石。

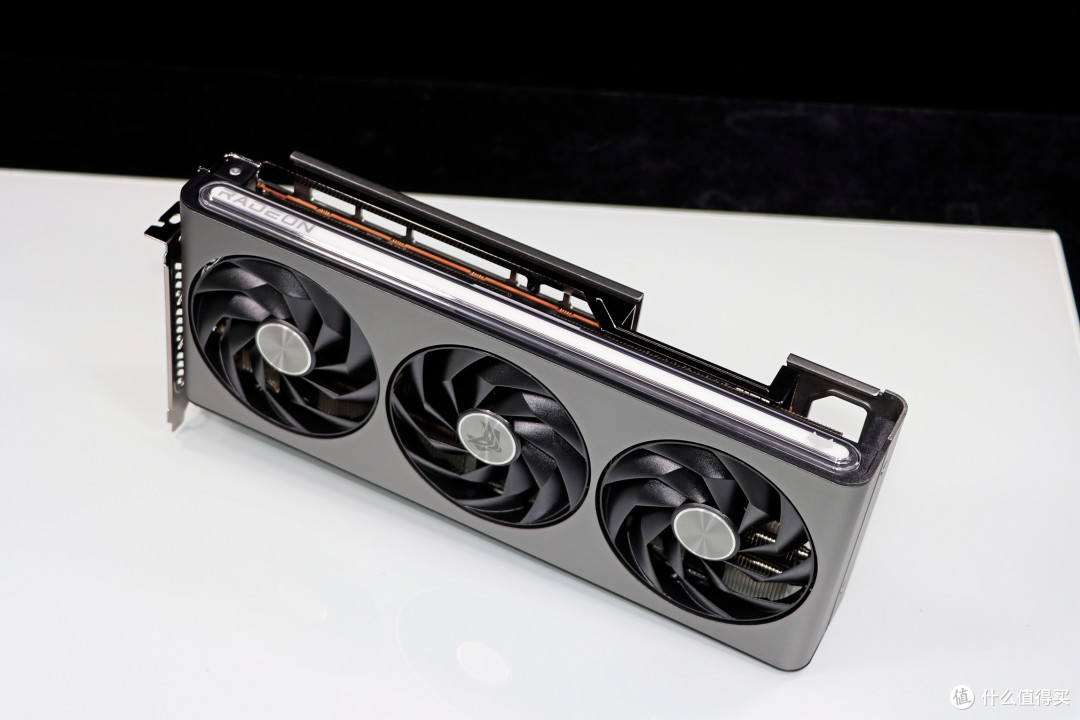

▲ 蓝宝石 RX7800XT 超白金版是我目前手里最强的显卡，它用来玩《星空》非常流畅。是目前除了旗舰显卡外玩《星空》 2K 分辨率下最高性价比的显卡。

内存

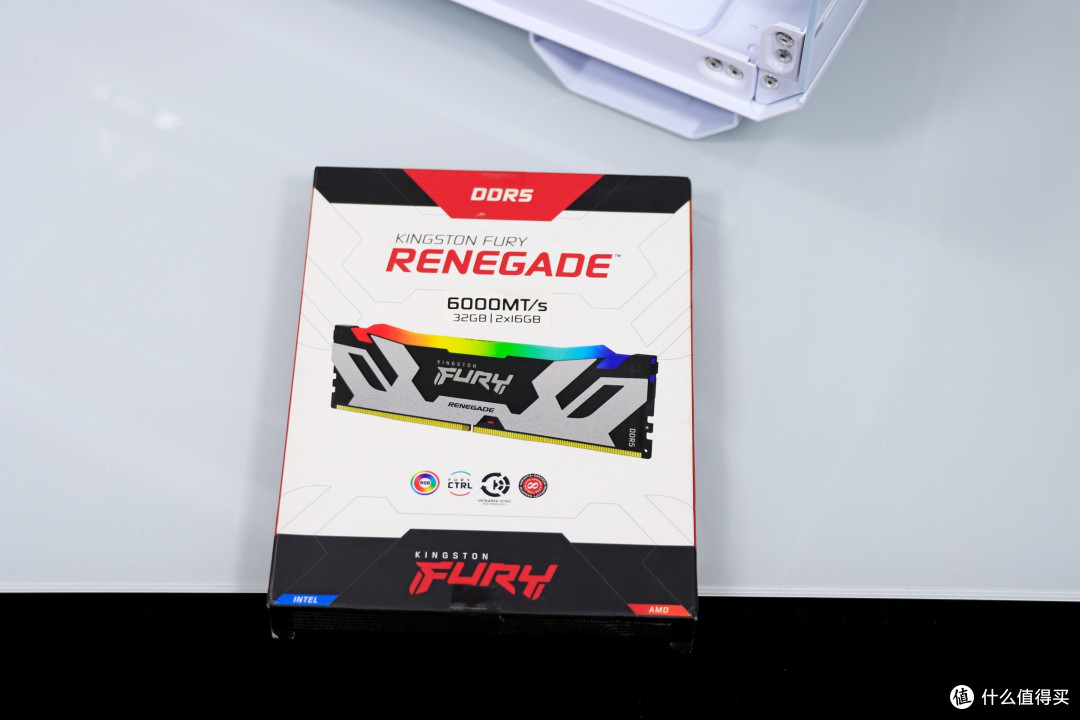

▲ 内存采用金士顿 FURY 叛逆者 DDR5 6000 16G*2 电竞版。这款内存跟 Z790 吹雪 / ROG PRIME 850W GOLD 一样，拥有双色 ID ，并且以稳定性著称，同时拥有非常绚烂的 ARGB 视觉效果。

▲ 金士顿的 RGB 内存条其上搭载有远红外同步技术，可以让所有金士顿内存条形成一个统一稳定的发光整体，这一切无需 ARGB 软件的介入。

▲ 内包装采用硬质塑料壳加以包裹保护，同时隔绝静电。

▲ 内里包含金士顿 FURY 叛逆者 DDR5 6000 MT/s 16G*2 电竞版以及 FURY 贴纸，一份多国语言版说明书。

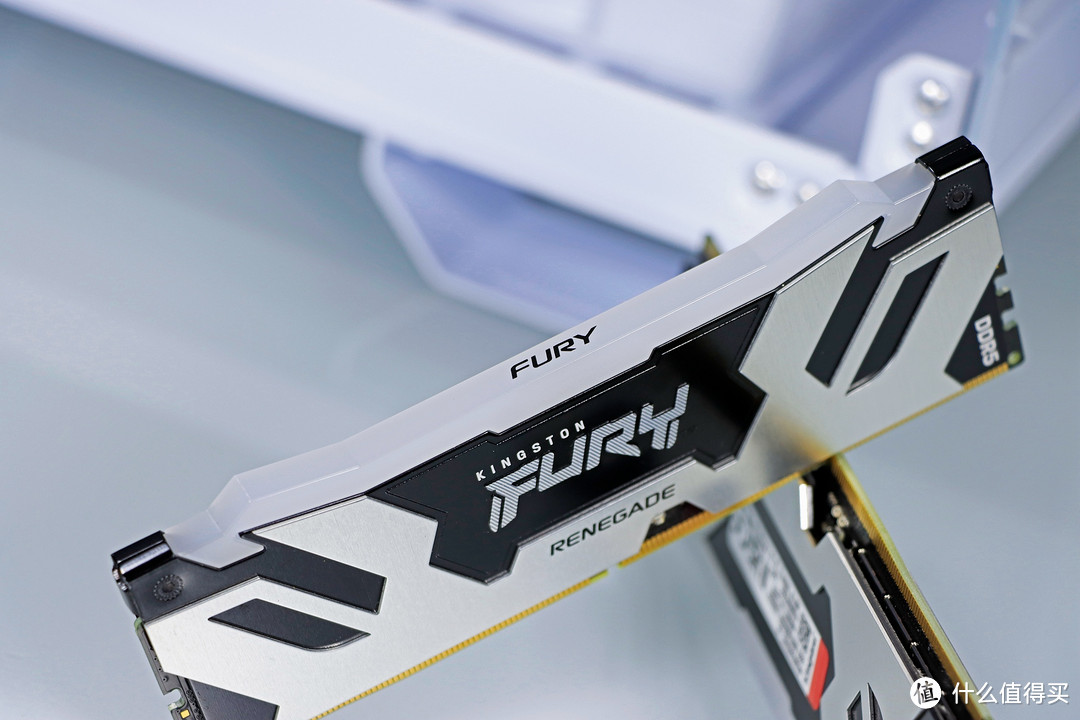

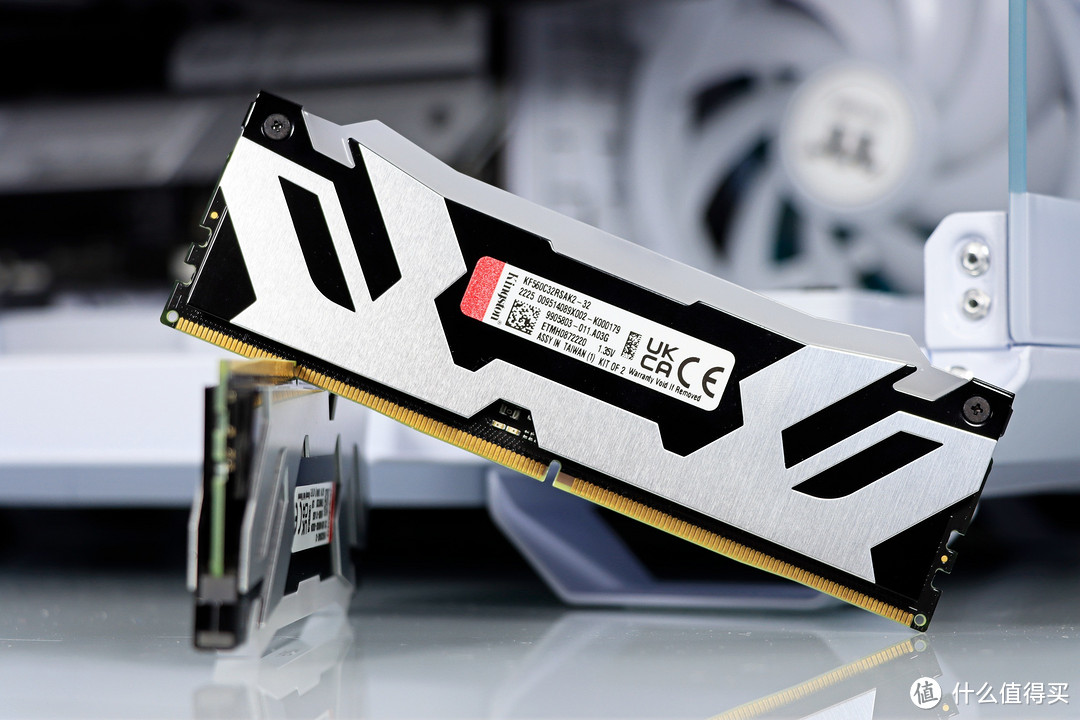

▲ 内存同样采用双色 ID 设计理念。内存厚实的马甲采用黑色磨砂质感喷涂，表明采用简洁语言设计的高亮马甲片，搭配上顶部的 RGB 导光条，形成具有现代简约的风格。正中间有内存的品牌 logo 增加产品的辨识度。

▲ 内存条的背面与正面设计理念一致，铭牌贴纸与内存条意外十分契合。通过铭牌贴纸可以快速了解产的信息。

▲ 金士顿 FURY 叛逆者 DDR5 6000 MT/s 16G*2 RGB 电竞版的外观非常硬核。内存内部搭载 PMIC 芯片，可以对 DRAM 颗粒进行精细化电压控制，让内存能够长时间维持巅峰性能输出。

▲ 金士顿内存最突出的优点就是拥有极为出色的兼容性，在任意主板上即插即用，一键 XMP 轻松享受高性能。

▲ 内存的顶部拥有出色的 RGB 视觉面积，搭配上高亮的 RGB LED ，会让叛逆者电竞版成为整个电脑主机里最亮的配件。

▲ 在本次装机中，内存是最后装入的，这样才有更多的安装宽容度

SSD

▲ SSD 采用影驰的旗舰级 PCIe 4.0 X4 SSD——名人堂 HOF EXTREME30 2TB。这款 SSD 拥有白色外观，同时拥有旗舰级速度跟超大容量，可以用来安装《星空》等 3A 游戏，享受丝滑的游戏感受。

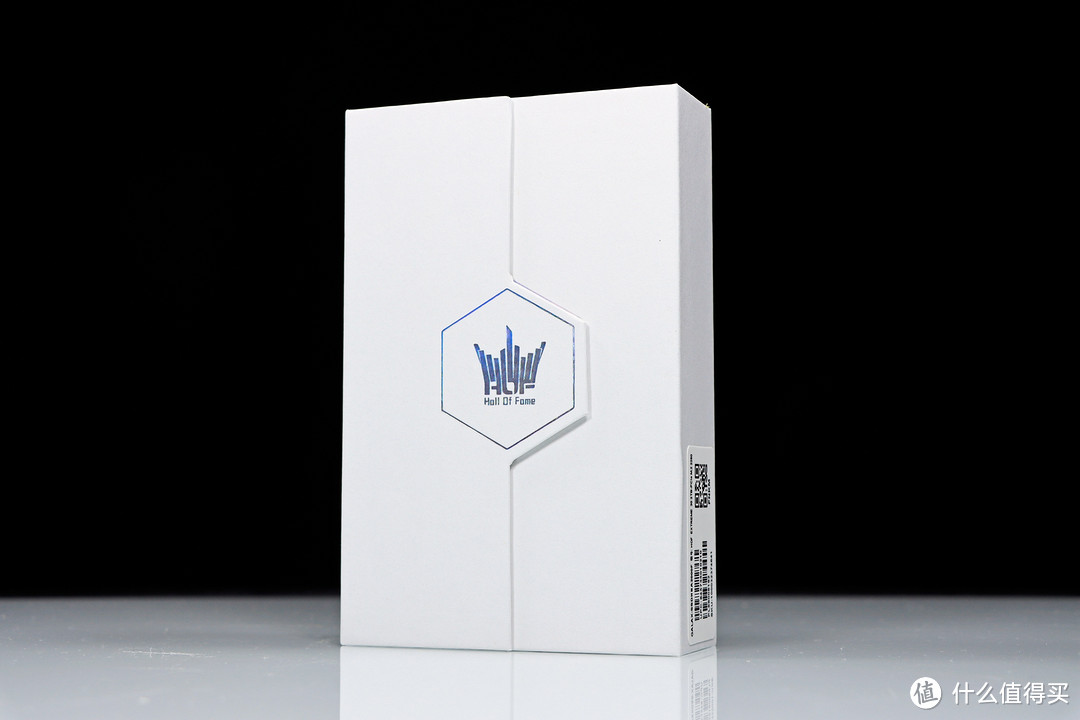

▲ 影驰名人堂 HOF EXTREME30 2TB 采用双层保证，内包装好像一本书，打开磁吸式的封页，就可以看到内里的情况。

本款 SSD 支持个人送保，享受 5 年质保。

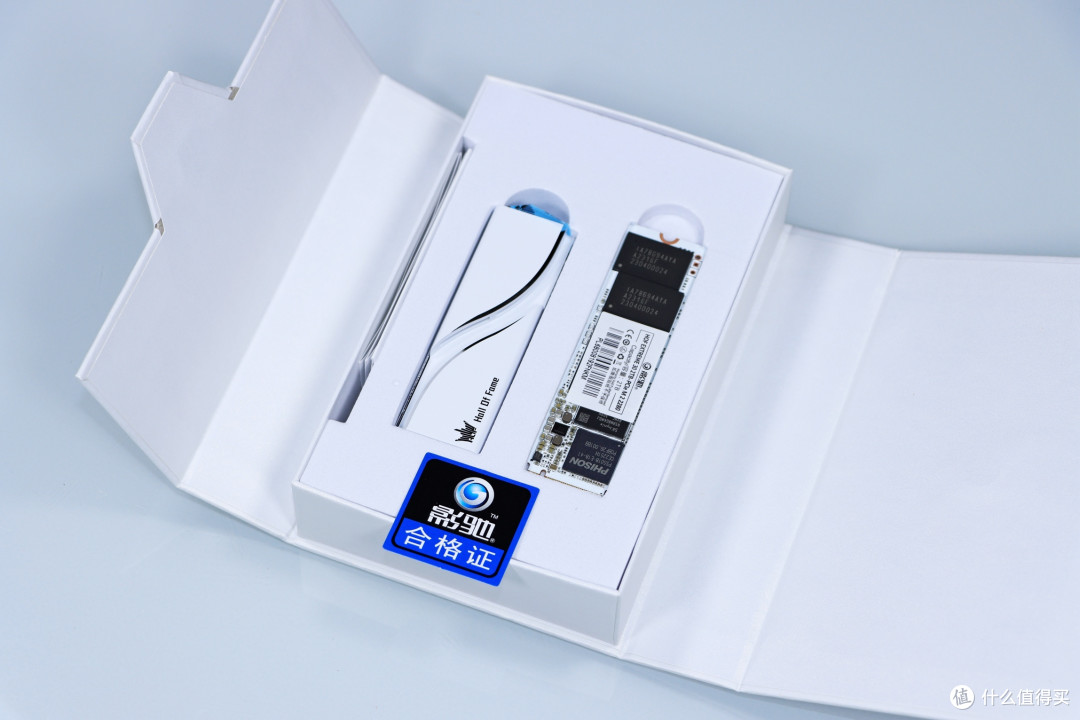

▲ 内里包含 SSD 本体，以及曲镜白泳散热器，说明书、合格证。

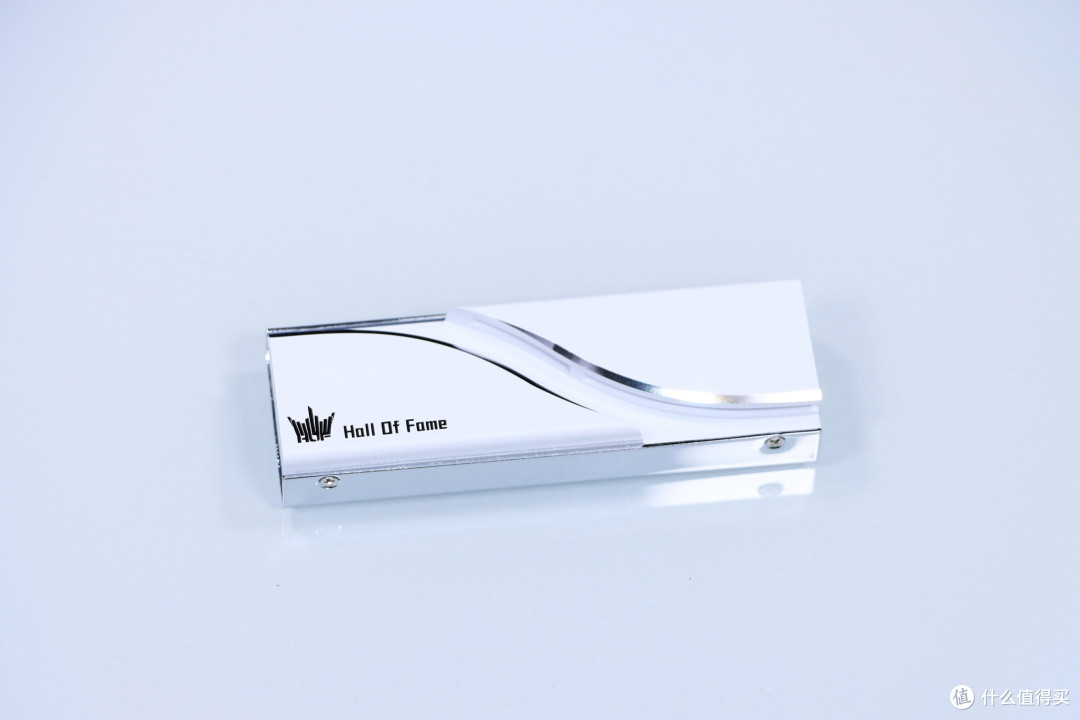

▲ 曲镜白泳的散热器令人一见倾心，它采用 CNC 加工，独特圆润的曲线动感十足。它的散热效能也十分出色。

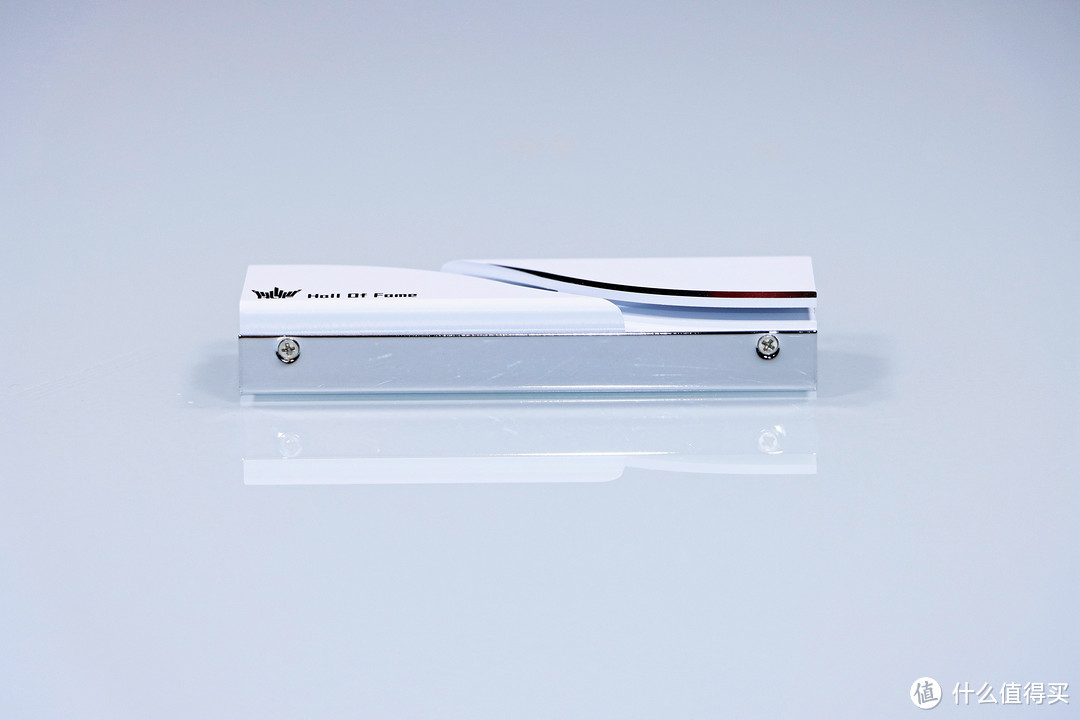

▲ 散热器的侧面与底面是同一块型材，通过大面积贴合，让·SSD 背面的热量快速传导到散热器上，然后利用机箱风道快速将热量散发出去。

▲ 底部采用镜面打磨，增加颜值的同时，也有助于散热的快速传导。

▲ 影驰名人堂 HOF EXTREME30 2TB 为双面制式，因此上下两个散热器上均有高导热率的导热硅脂片。

▲ SSD 的正面有主控、高速缓存 DRAM，以及 4 颗 NAND 颗粒。纯白的 PCB 很有影驰名人堂的特色。

▲ 背面与正面区别不大，唯一的区别就是没有主控.......。背面与正面均有铭牌贴纸，这是保修的凭证。

可以看到影驰名人堂 HOF EXTREME30 2TB 为双面 DRAM 双通道高速缓存 + 8 颗 NAND 组成。

▲ 主控是来自群联的 PS5018E18-41 ，这款主控最重要的特点是——12nm 制程,支持 176 层闪存颗粒,以及 PCIe 4.0 X4 配置。

下面是来自 SK 海力士的 DDR4 3200 1GB 的高速缓存 DRAM 颗粒。

▲ 影驰名人堂 HOF EXTREME30 2TB 很契合时下的 Z790 / X670 主板的 M.2 双面散热模块，可以让 SSD 发挥出全部性能。

电源

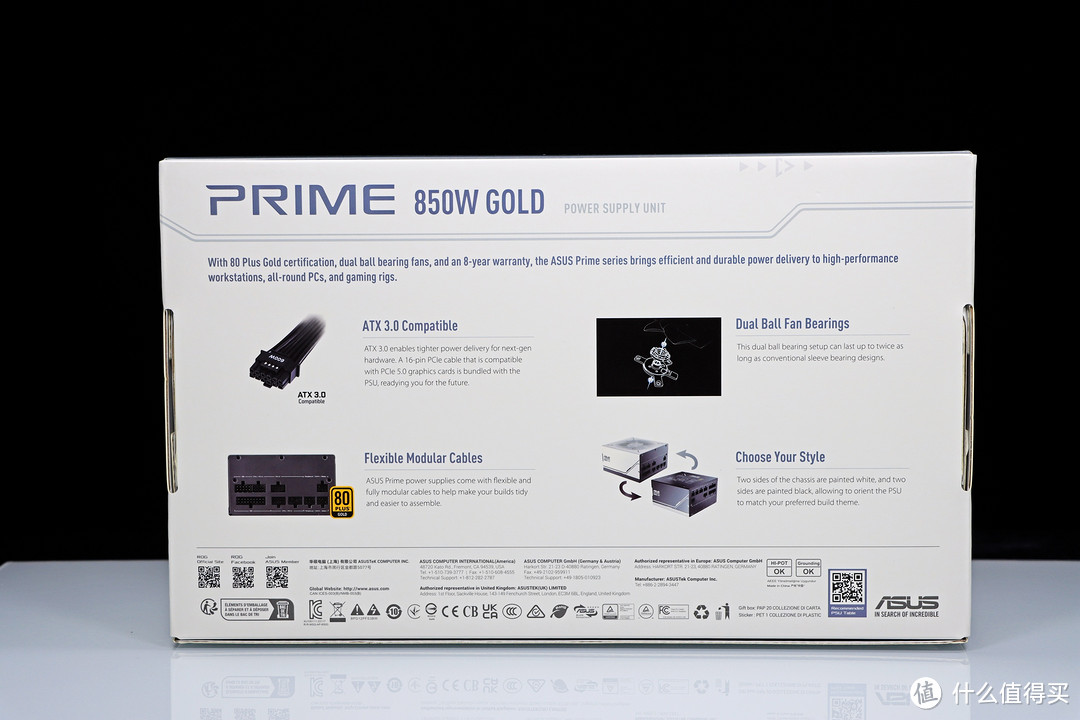

▲ 电源采用华硕最新推出的 ATX 3.0 电源——PRIME 850W GOLD 。这款电源支持最新的 ATX 3.0 / PCIe 5.0 规范，有 +12VHPWR 16Pin 600W 原生接口，可以适配最新的 RTX40 系列高端显卡。华硕 PRIME 850W GOLD 这款电源支持 8 年超长售后，并通过了 80PLUS 金牌认证。

华硕这款 PRIME 850W GOLD 在一线大牌子里性价比非常出色，做工用料十分上乘，在官方认可的渠道购买都能享受非常出色的售后。

▲ 华硕 PRIME 850W GOLD 的转换效率非常出色，比海韵 FOCUS ATX3.0 版本的转换效率还高，在 230V 市电使用环境下拥有白金级别的转换效率。这段电源另一个特点是一机双色设计理念。

▲ 华硕 PRIME 850W GOLD 提供有 2 * 8pin 的 CPU 供电接口，以及 3 * （6+2）pin 的 PCIe 显卡外接供电接口，以及 +12VHPWR 16pin 600W 供电接口，最大可以支持 13700K + RTX4080 这一级别的配置。

▲ 双色 ID 设计，当装在白色机箱里，白色面向外展示即可，当黑色主题时，可以翻转电源，用黑色 ID 面向外展示。

▲ 电源的尺寸为 150*150*86mm，市面上绝大部分的机箱都可以兼容适配。中间的散热风扇为 135mm 双滚珠轴承轴流风扇，这把风扇拥有超长的使用寿命，拥有非常可靠的品质。

▲ 一机双色的设计理念，让电源的兼容性有了非常出色的宽容度。电源原生支持 ATX3.0 规范，可以达到瞬时 200% 的峰值功耗与 300% 的显卡峰值功耗，这样设计可以满足最新的 CPU 跟显卡的供电要求。

▲ 全模组接口可以让机箱的布线更加整洁美观，让机箱的风道更为顺畅。

▲ 华硕 PRIME 850W GOLD 标配有 +12VHPWR 16pin 600W 接口，可以完美适配 RTX4080 这张旗舰档次的显卡。

▲ 传统的 PCIe 8pin 接口可以采用传统的 PCIe 8pin 模组线，也可以采用 +12VHPWR 16pin 转 2 * （6+2）pin 的标配模组线，让 2*（6+2）pin PCIe 显卡供电也享受 ATX3.0 的供电标准——这会让显卡运行更加稳定。

▲ AC 电源输入端，这里有总电源键，可以总控电源。这里也有大面积的通风孔矩阵，是电源内部最为重要的散热出风口。

▲ 电源的底部是铭牌贴纸区域。从铭牌贴纸可以看到电源经过了非常多的质量检测体系认证，电源品质稳定可靠。

底面采用黑色配色，可以完美契合黑色主题，我觉得它的配色跟吹雪主板系列很像也很搭。

▲ 电源的模组线非常丰富，有传统的电源线之外，还有 +12VHPWR 16pin 600W 模组线与 12VHPWR 16pin 转 2 *（6+2）pin PCIe 显卡供电模组线，方便用户根据实际情况加以调整。

风扇

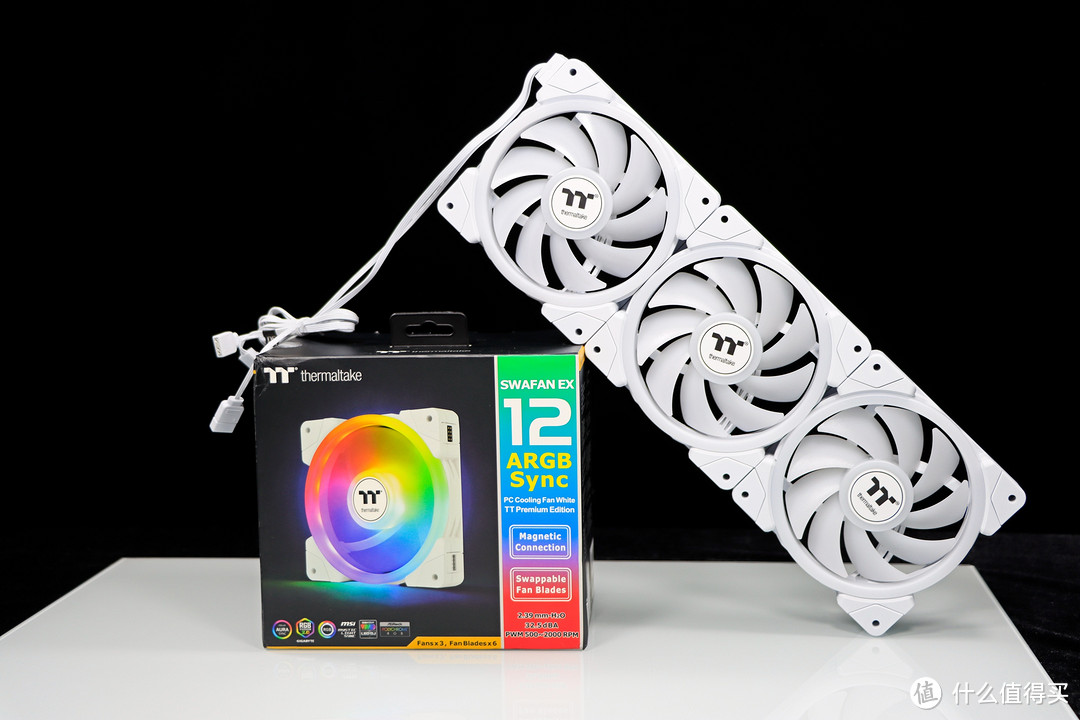

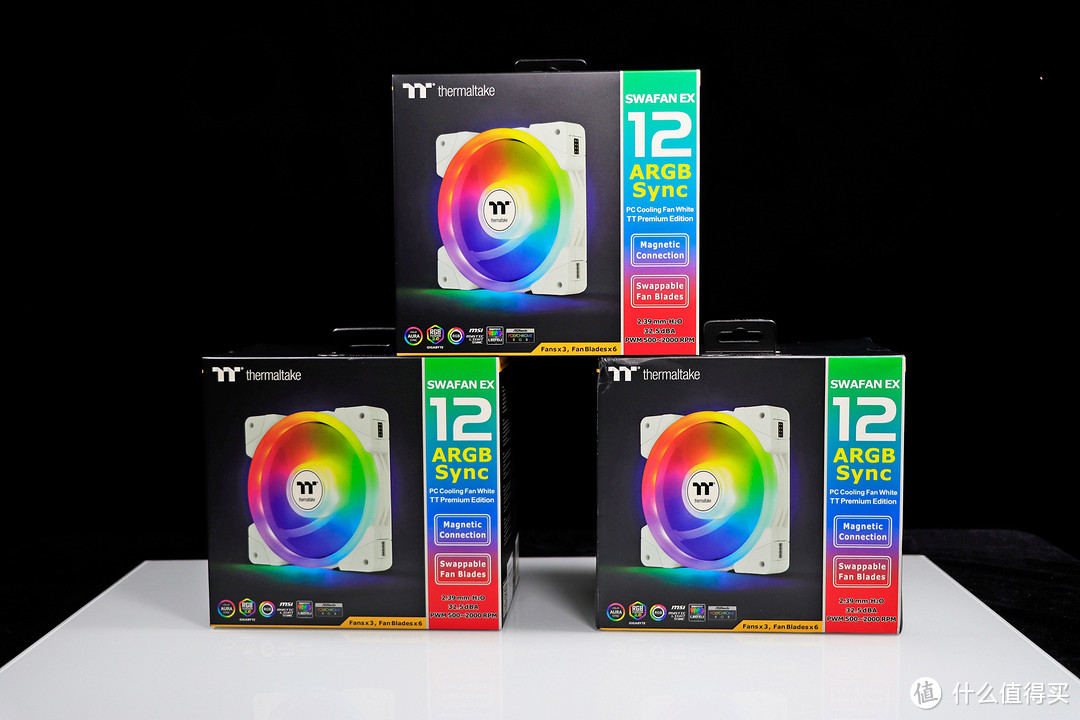

▲ 风扇采用最为绚烂与创新性的风扇——Tt（Thermaltake）耀影 SWAFAN EX12 ARGB 白色。三把 风扇 + 三把反转扇叶，三盒 一共 9 把风扇 + 9 把反转扇叶，以及相应的配件。

若论 RGB 风扇里谁最漂亮，那 TT 的 RGB 风扇高低得进第一梯队！中间 6 颗 LED + 边缘 14 颗 LED 组成的 RGB 光影效果是最绚烂的，它还支持所有主流的 ARGB 灯效控制软件。

▲ 风扇包装盒的侧面跟一般风扇包装盒差不多了。风扇的参数为 500~2000 RPM PWM 可调风扇，风扇供电支持 5V / 12V 供电，12V 供电下 额定电流 0.27A，主板的 4pin 风扇接口支持 3 只磁吸式安全串起。

单只风扇风量为 正转扇叶 57.11 CFM，反转扇叶 56.26 CFM。单只风扇的风压为正转扇叶 2.39 mm-H2O，反转扇叶 2.02 mm-H2O，单只风扇最大噪声正转扇叶 30.6 dB-A，反转扇叶 32.5 dB-A

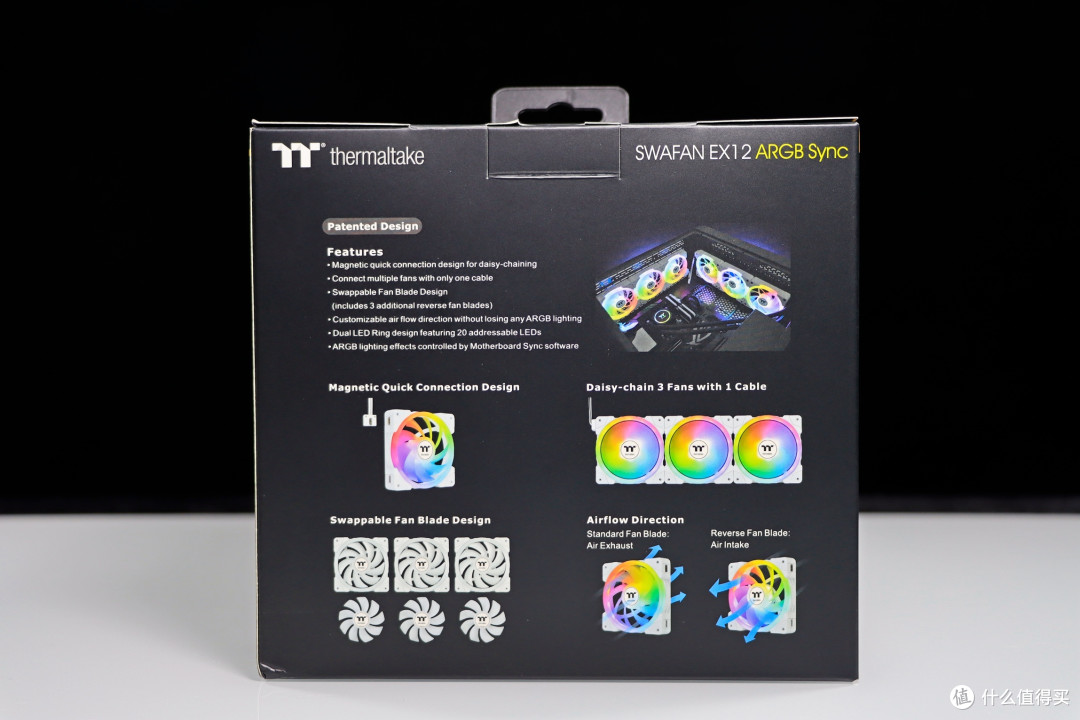

▲ 包装盒背面有 TT 矅影的特点展示。有了可替换的反转扇叶之后，机箱内可以拥有非常出色的 RGB 视觉效果，同时扇叶也可以十分方便拆下清洗，让整机维护更加简单。

磁吸式的接线方式让整机理线更加简单。

▲ 单单一包风扇就包含三把 风扇 + 三把可替换的反转扇叶。正中间是说明书/质保卡以及磁吸式接线与安装螺丝。

▲ 正转扇叶出厂状态是安装到扇框之上，反转扇叶在中心有 “Reverse” 的标识可以方便用户区别。正反转替换扇叶的存在会让用户更加方便的调整机箱风道与对机箱进行清灰维护。

▲ 扇框的正中间有 6 颗 LED 高亮灯泡，它们跟扇叶形成绚烂的 RGB 面，风扇周圈有 14 颗 高亮 RGB LED，可以形成非常丰富的 RGB 视觉效果。风扇轴承内部采用油封，在配件包里有标配润滑油，可以方便后期添加维护。

风扇扇框结构稳定，采用高品质工程塑料，风扇四个角采用超厚实的减震橡胶加以包裹保护，减少磕碰噪音。

▲ 左侧反转风扇叶，右侧为正转风扇叶。两把风扇的曲线有所不同。

▲ 风扇采用弹性触点 + 磁吸式来传递信号与能量，风扇基本上只要保证平齐就可以确保风扇之间的信号与电能稳定传输。8 根弹性触点在碰触后会缩回， 8 根弹性触点也是外接电源信号线的接口。

▲ 风扇的磁吸力非常强，可以保证三把风扇牢牢紧固，提起也不掉落，理论上应该还可以更多把风扇玩贪吃蛇........

▲ 配件包里除了有三组紧固螺丝外，还有一至补充油脂，可以用于风扇的后续维护。

此外还有三条磁吸式信号电源线，用户可以根据实际使用需求加以调整。

▲ 线材的长度非常长，加上磁吸式的连接方式，RGB 风扇最为头疼的理线在这里轻松解决。整体非常美观大方。

机箱

▲ 机箱采用华硕广受好评的 TUF502 弹药库优化升级版本——TUF502 无界白色版。这款机箱保留 TUF502 弹药库所有优点，并在保证足够的机械刚度与强度的情况下，把机箱 A 柱取消了，让用户拥有更为顺畅的海景房视野，也让机箱整体视觉连成一片。

机箱极为出色的左右双仓设计，让机箱在较小的投影面积上实现了超越中塔机箱的兼容性，也让机箱的风道更为顺畅。

▲ 左右双仓有着独立的进风与出风风道，可以让整机维持在较低的运行温度，有利于整机的稳定运行与长时间输出巅峰性能。

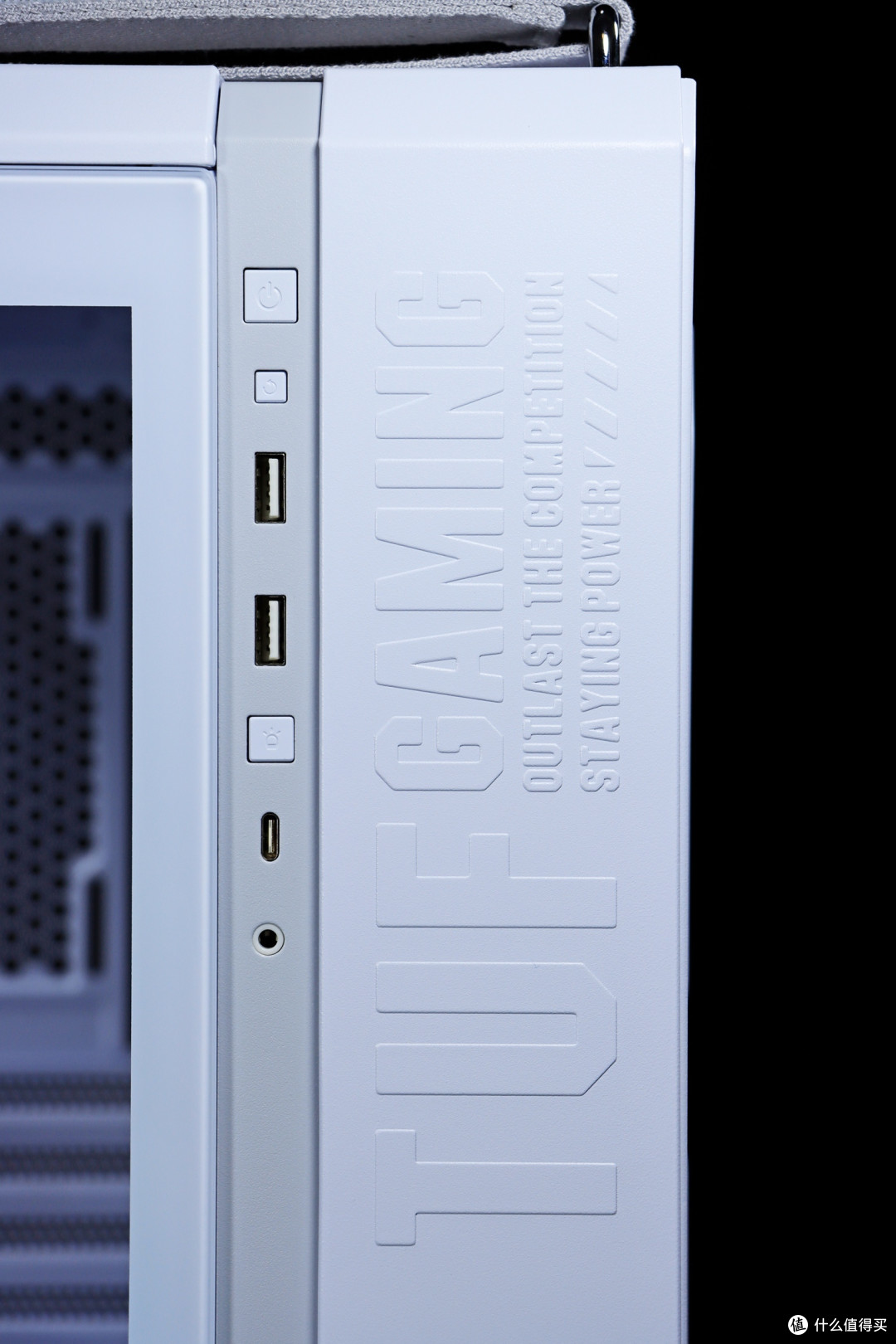

▲ TUF GAMING 的 logo 清晰可见。机箱的 I/O 接口在前面板的靠上位置。有电源键、重启键、2*USB 3.2 Gen1 Type A + USB-C 接口，此外还有 RGB 灯光按钮以及 3.5mm 同轴耳麦输出接口。

▲ 机箱的右侧盖板为 SECC 材质，并有大面积的透风孔矩阵，可以让右侧的电源 / HDD 仓获得出色的散热效果。大面积矩阵通风孔的背面有磁吸式防尘网，方便用户后期维护保养。

▲ 华硕 TUF502 弹药库无界版的背面与通用版没有啥变化，一样的电源安装位置与螺丝孔位。TUF502 弹药库的快拆在无界版得以完美延续。机箱也支持显卡竖装，这给喜好展示的用户留下了更多的可能。

▲ 快拆让装机与维护变得十分简单。

▲ 顶部两条编织提手用过的人都说好！搬动机箱可以更加容易。编织提手最大承重 30KG，同时也承担着锁定顶部磁吸式防尘顶盖的作用。

▲ 只需拆除编织提手的魔术扣部分，即可轻松拆除顶部磁吸式防尘盖板。防尘盖板的内部有磁吸式防尘网，用户可以定期拆下除尘。

▲ 机箱顶部支持 3 * 120 or 2 * 140 风扇的安装或者 360 / 240 一体式水冷的安装。机箱也在高度上与兼容性上有了足够的裕量，不会发生硬件相互卡位的情况。

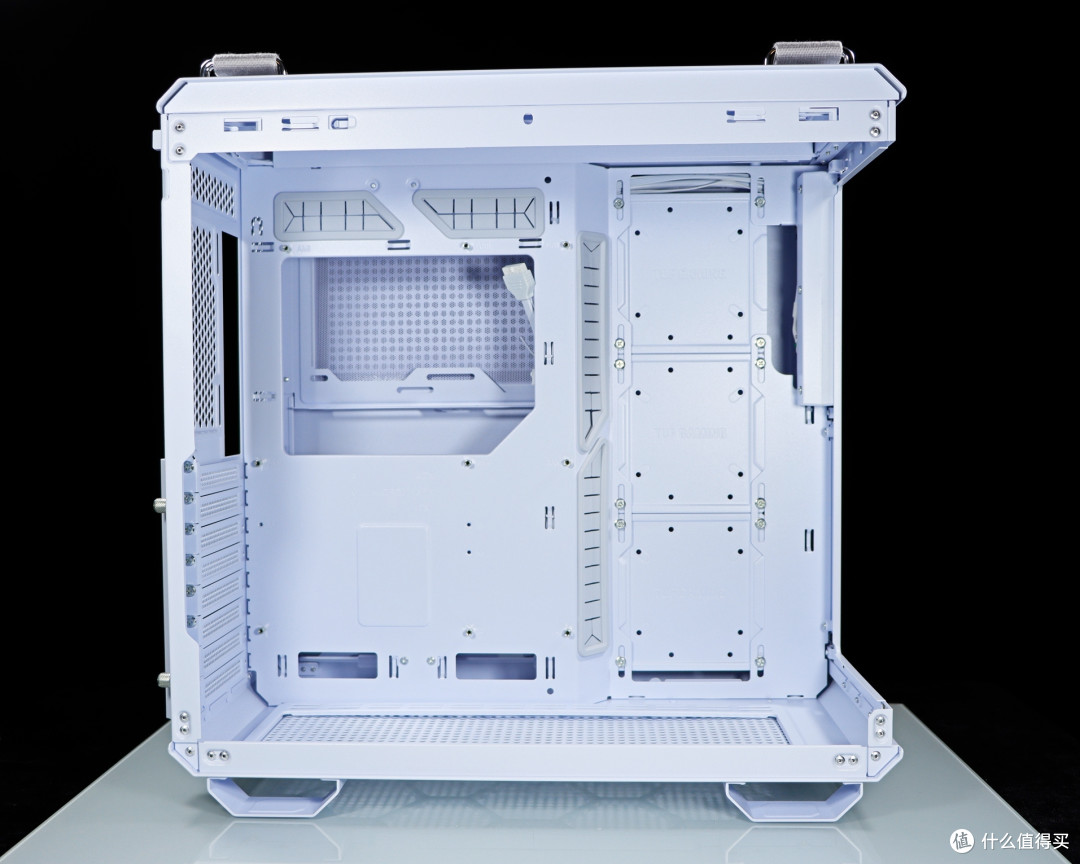

▲ 机箱五金架构十分出色坚固，实测没有立柱并不会对机箱的机械强度有显著影响。机箱拥有极为出色的兼容性，可以兼容 3 * 360 冷排的最大安装，或者 13 把 120mm 风扇的安装（正面 10 把，背面 3 把），机箱最大支持 163mm 高的风冷散热器与 200mm 长的电源，以及 400mm 的超长显卡。这让很多旗舰级平台有了出色的安装平台。

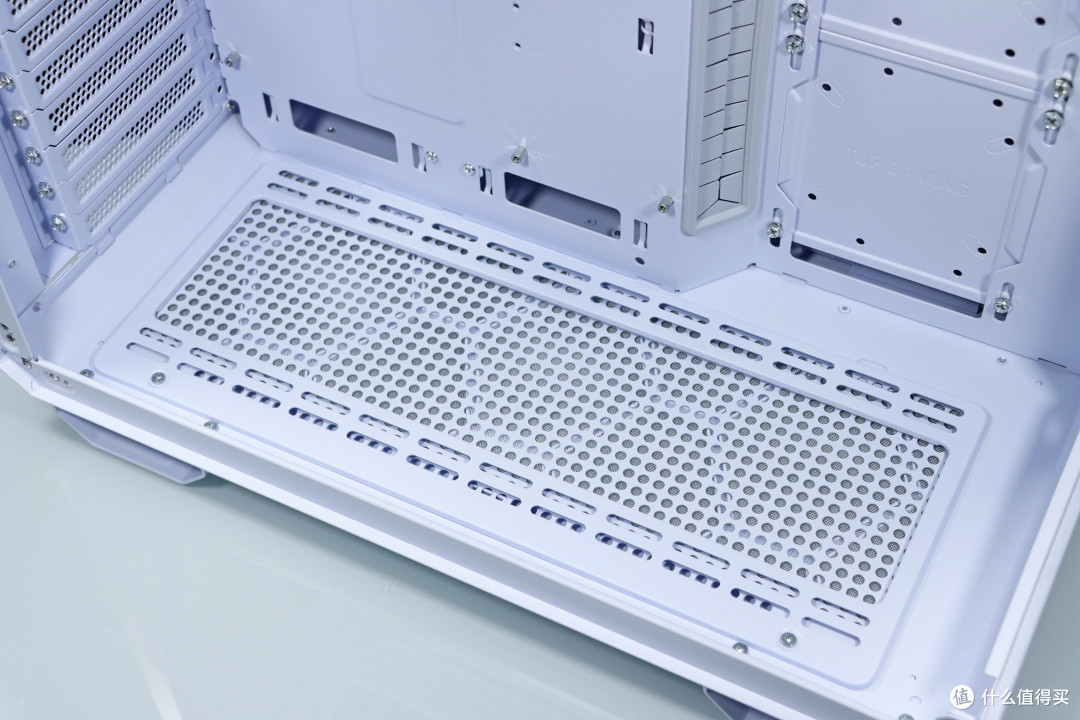

▲ 机箱的底部有可拆卸的 3*120 or 2*140 风扇支架，当然也可以最大支持 280 / 360 冷排的安装。

▲ 机箱背部有 90 mm 厚的理线空间，这让用户可以轻松理出想要的梦幻走线，可以最大化强化机箱的风道，让机箱内部的配件长期运行在更低的温度。

机箱提供 4 个 2.5 / 3.5 英寸 HDD 的安装位，背部还有一个多功能支架。

▲ 这个多功能支架可以最大支持 2 * 140 or 3 * 120 风扇的安装，当然也可以充当 3* 3.5 英寸 HDD 的安装支架，扩充存储能力。

▲ 机箱的侧边风扇位挡板可以作为 HDD 扩展安装位使用，当然这是有前提的，如果安装了风扇的话，这个扩展位就失效了。

鱼和熊掌不可兼得。

▲ 机箱的配件有，PCI 垂直转置支架，磁性显卡支撑架，魔术扎带，安装螺丝以及说明书。

水冷散热器

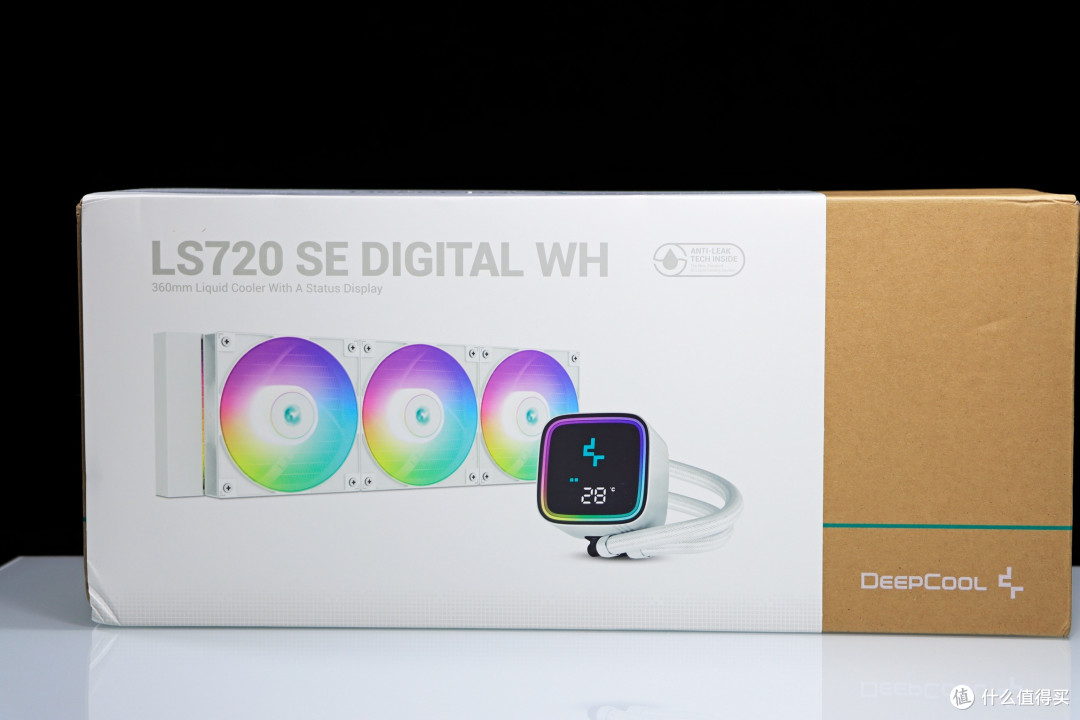

▲ 水冷散热器选择九州风神全新推出的冰堡垒 360 青春数显版白色。它可以说性价比非常的出色，拥有 ARGB + 数显的高颜值冷头，风扇也支持 ARGB 和快速短接线头，可以最大程度的简化理线，白色版的颜值很高，它的价格也不贵。

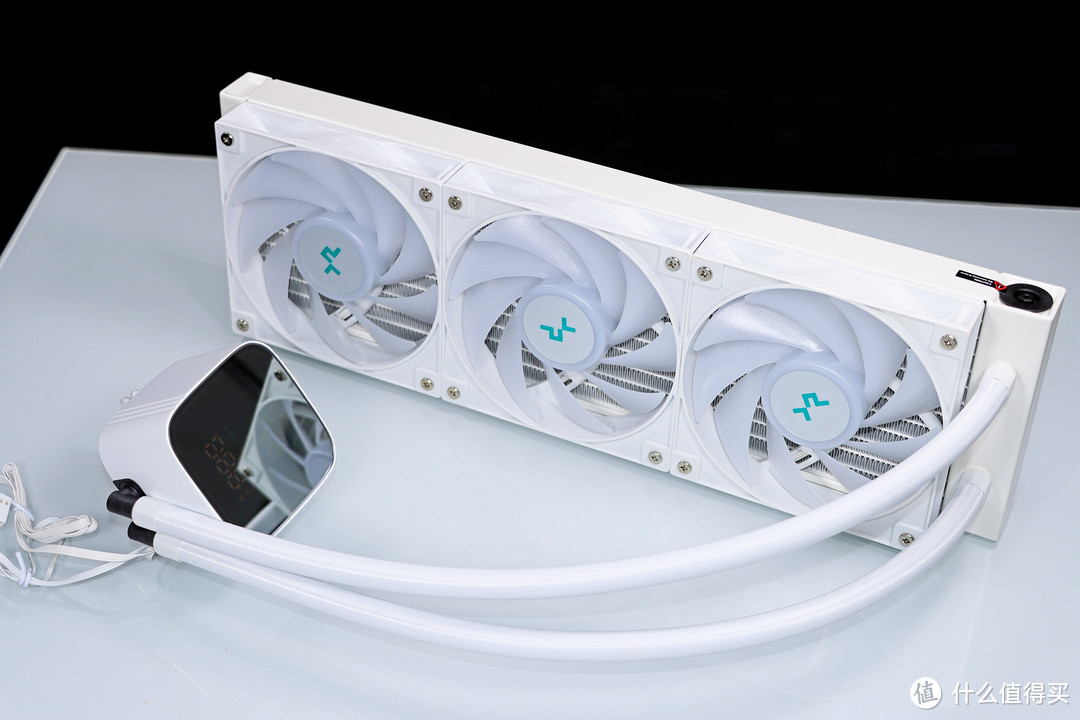

▲ 用户到手后，风扇已经预安装到冷排上，只需把所有风扇的接口串在一起，即可实现 ARGB 风扇的接线，对新手用户十分友好。

同时也可以看到冰堡垒 360 青春数显版白色十分有现代简约风格，可以完美契合目前主流的白色 or 双色装机流行趋势。

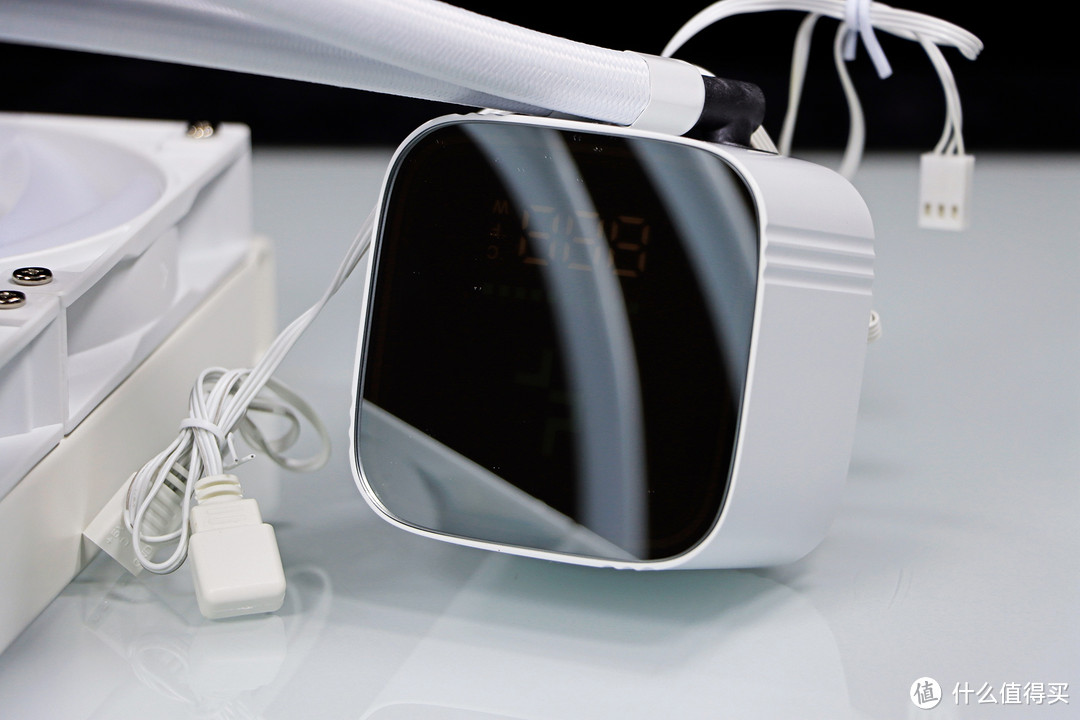

▲ 冷头顶盖采用高硬度高光黑透盖板，可以出色的呈现冷头的 ARGB 无限反射 HALO 光环以及数显的视觉效果。

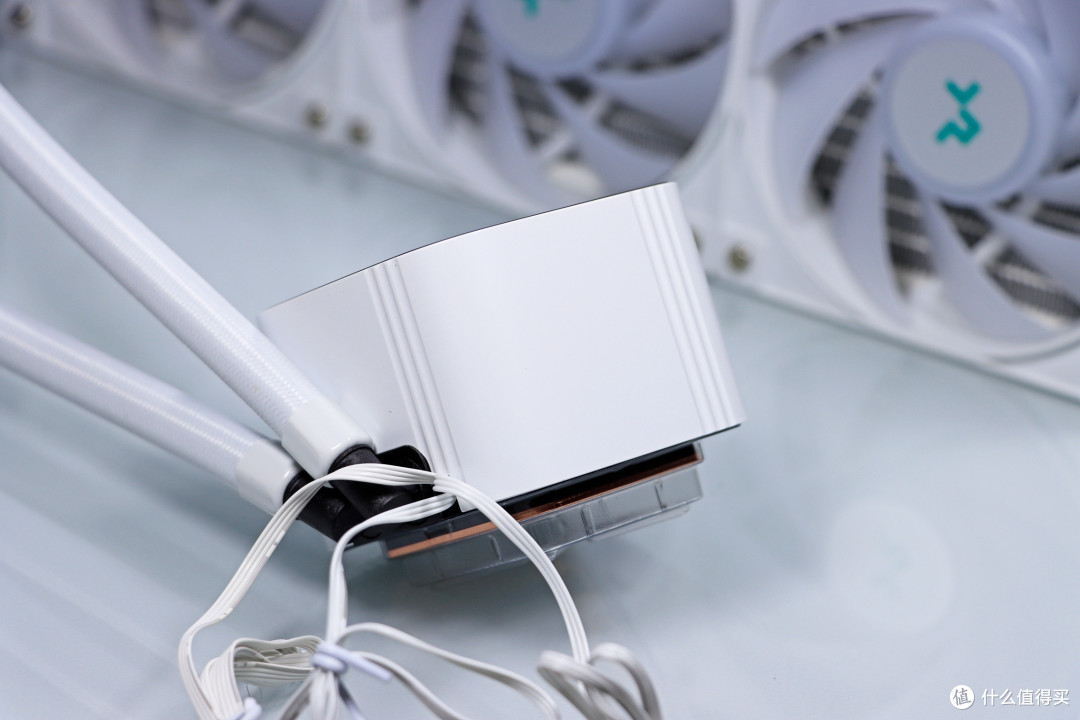

▲ 冷头十分圆润，水冷头采用铝合金阳极喷砂外壳，色泽均匀，美观耐磨。这款水冷采用全新的第四代自研水泵，有着 3100 RPM 的高转三相内绕马达，采用长寿命低噪陶瓷轴承与轴心，以及内里全新升级的微水道，让 CPU 的热量可以快速传递到冷排之上快速散发出去。

▲ 大面积的纯铜底座已经预涂抹硅脂了，用户可以直接使用。

▲ 冷排的接口处都有做出加固处理，这让水冷的运行更加可靠。冷排还有冷液补充口，可以方便有动手能力的用户后期对冷排进行维护保养。

风扇上有转向指示标志。

▲ 冷排为标准厚度的 360 水冷散热器，冷排通透性十分出色。

▲ 风扇的信号/电源线可以通过串接线连接起来，减少用户的理线成本跟时间。

▲ 全平台水冷安装扣具，以及说明书，用户可以十分轻松的对水冷进行安装。

硅脂

▲ 虽然九州风神冰堡垒 360 青春数显版白色已经预涂抹散热硅脂了，但是为了以后的维护保养方便我特地准备了九州风神 DM9 大师级硅脂。DM9 它是九州风神风冷旗舰阿萨辛 IV 的御用硅脂，具有超低热阻、涂抹顺滑的突出优点，更为出色的是，DM9 它对电子元器件不会腐蚀，可以最大化的保护电子设备。

▲ 1.5g 装的内包装采用塑料壳加以固定，内里有九州风神 DM9 大师级硅脂，以及硅脂刮刀一份，硅脂清洁套装一份。

▲ 硅脂涂抹过程十分顺畅，硅脂盖的开启与关闭十分顺畅，密封程度出色，就算是新手也可以十分简单的上手使用。

装机成果展示

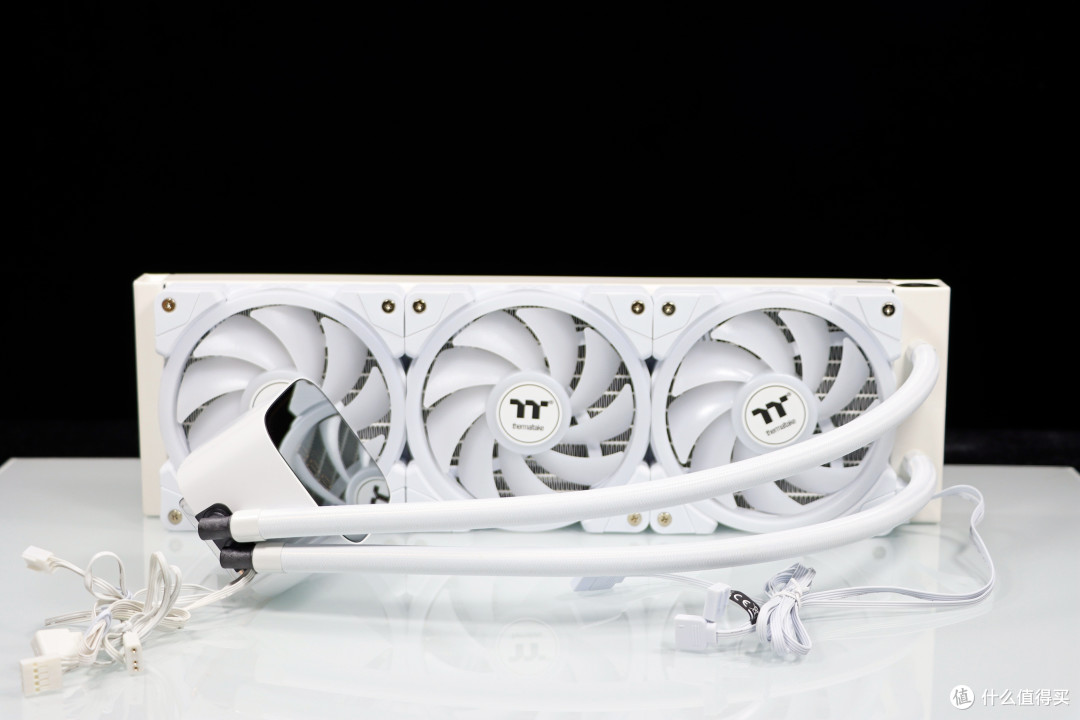

▲ 为了让理线更加简单，也想让 ARGB 更加炫彩，同时也让整个水冷散热器运行在更强状态。我把 TT 的 矅影 ARGB 磁吸式风扇安装到水冷之上...............这属于夺舍了........

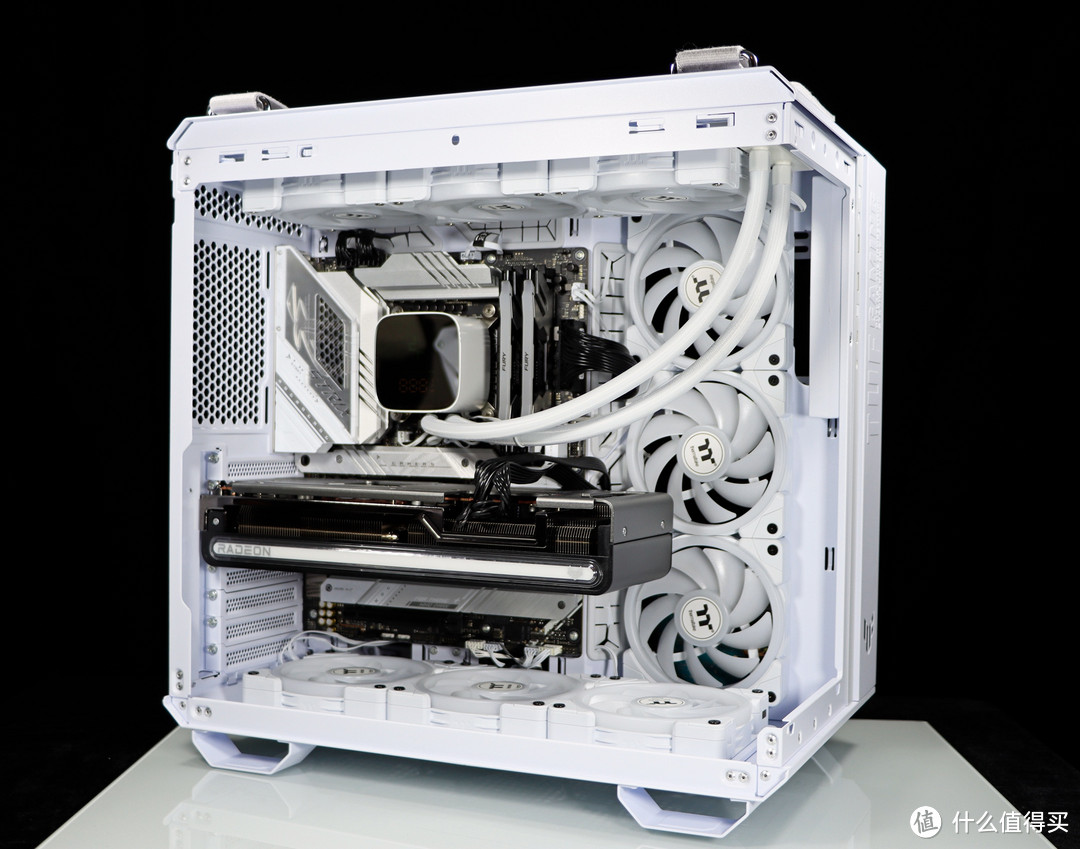

▲ 全安装完后，除了高透的钢化玻璃侧面板还没安装的样子，得益于华硕 TUF502 系列出色的出线孔跟理线空间设定，加上TT 矅影的磁吸式以及独特的出线设计，让整机看上去非常简洁。机箱整体风道非常顺畅。

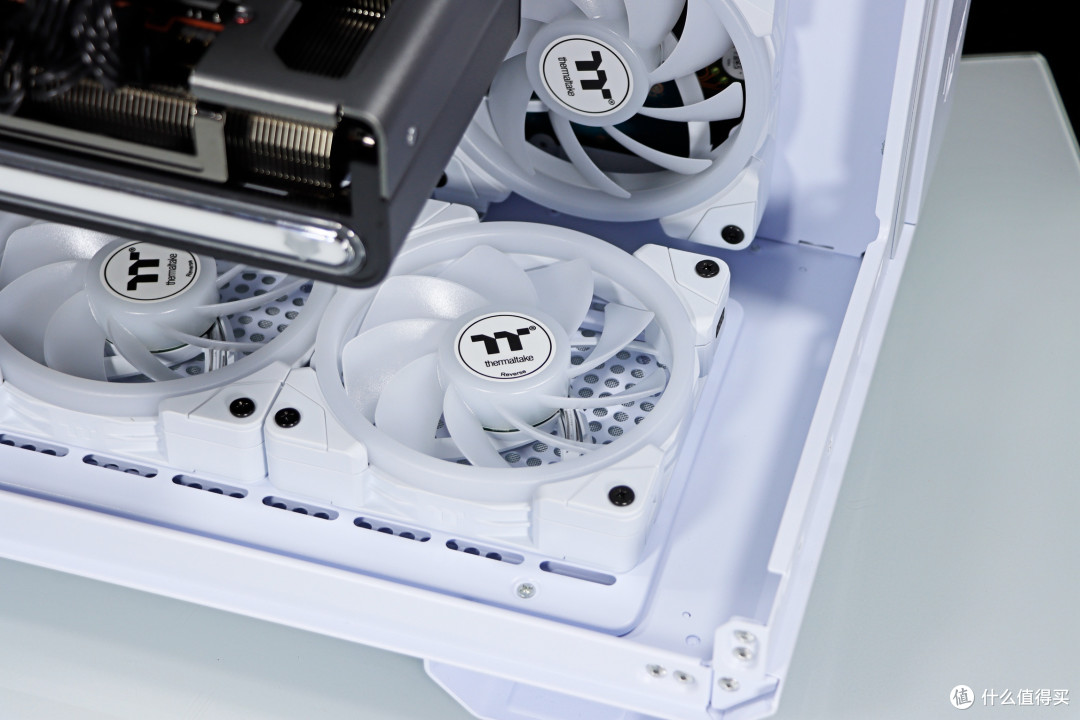

▲ 底部进风的三把 TT 矅影风扇的扇叶更换成反转扇叶，朝上出风，整个机箱构建出垂直风道，侧出风道进行辅助。

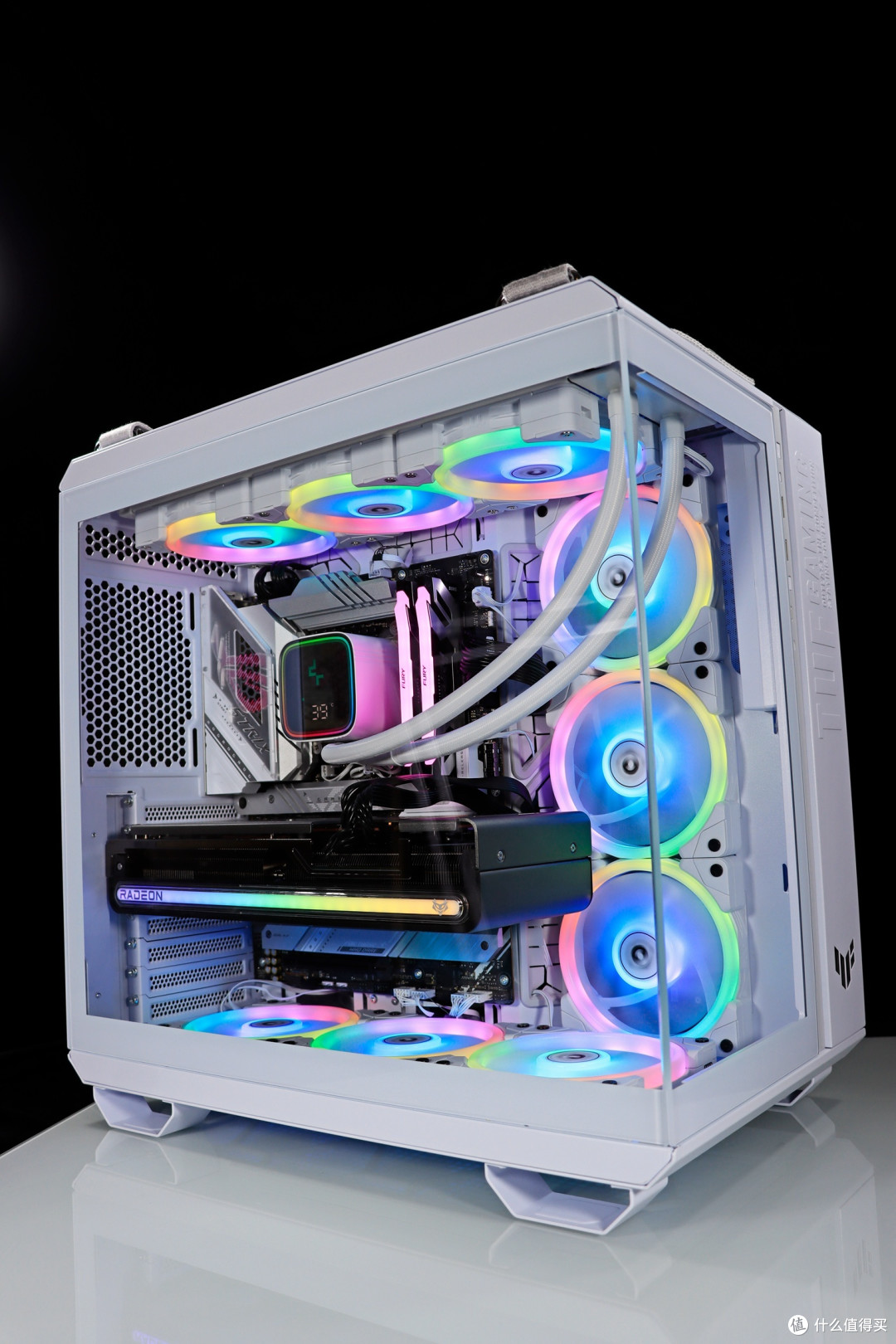

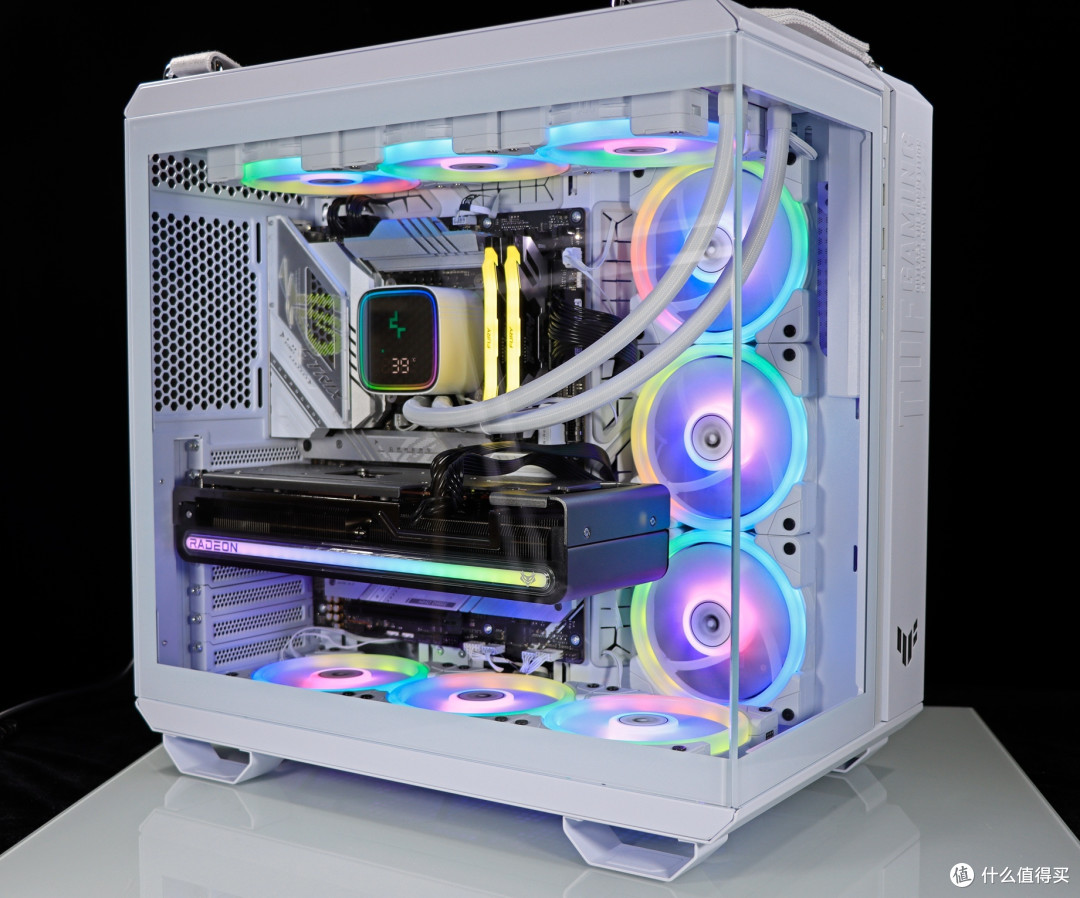

▲ 装上高透钢化玻璃面板之后，感觉就非常不一样了！它就是非常出色的海景房啦！！！！！

上机实测

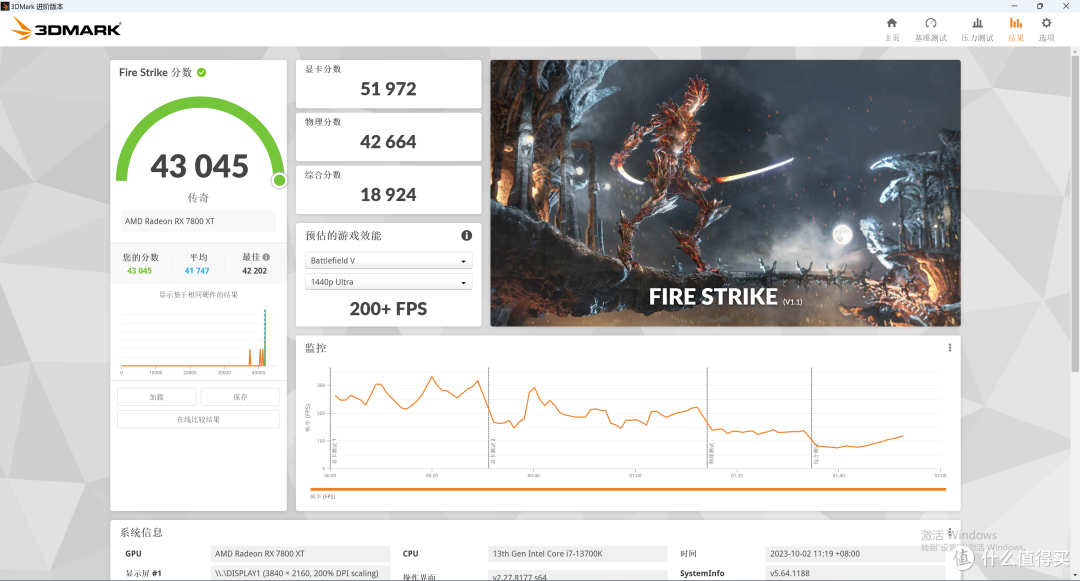

▲ 3Dmark Fire Strike 系列测试，7800XT 是目前具有一定性价比的显卡，我想在双十一也许会有更美丽的价格吧..............得益于整机非常出色的风道，我这套系统的得分比平均值高。

▲ 3Dmark Time Spy 系列测试，7800XT 还是挺不错的，如果双十一有美丽的价格，那是非常的不错呀。

▲ 3Dmark 动态实时光线追踪性能测试。7800XT 的光追能力还是不错的。

▲ 3Dmark DX12 包含光追综合性能测试。

▲ 影驰名人堂 HOF EXTREME30 2TB 被 Crystal Disk Info 正确识别出来了。我们也看到它运行在标准状态下，看看它的实测性能吧。

▲ 3Dmark 存储性能测试，那句话——遥遥领先平均值.......这个平均值是世界上所有的存储设备的平均性能。

▲ Crystal Disk Mark 1 GiB 测试块项目性能测试，可以看到 影驰名人堂 HOF EXTREME30 2TB 那旗舰级的性能。

▲ 对于旗舰级 SSD 来说， 64 GiB 大容量测试块下性能没啥变化才是最重要的，这是 SSD 重载荷的性能测试。可以看到 影驰名人堂 HOF EXTREME30 2TB 出色的完成了这个考验。

▲ aida64 内存与缓存性能测试。在这个测试里，金士顿 Fury 叛逆者电竞版 DDR5 6000 MT/s 16G*2 表现非常出色，可以给整机带来非常流畅的内存性能，延迟也相当的低。

▲ 特别是在压缩与解压缩能力上，更高的内存带宽会给用户节省而更多的时间。

功耗及温度测试

▲ aida64 单钩 FPU 对 CPU 进行满载测试。可以看到最高核心温度的是 8#核心，平均温度在 93 ℃ 左右。对于 13700K 这种大火炉还是非常出色的。

▲ aida64 单钩 FPU + 显卡 Furmark 双烤测试，看看整机的散热性能如何。

13700K 还是那样........最高温度在 100 ℃ 徘徊，显卡的最高温度仅为 66 ℃，可以这么说，显卡是整机风道的最佳受益者...........双烤时 CPU 散热器还额外承受显卡辐射的环境温度，的确是有点难，不过平均温度非常出色，整体经过 25 分钟的实测，CPU 顶盖温度在 90 ℃ 以下，内核心 8# 核心会高点，在 100 ℃。

日常使用不会这么高，毕竟日常情况下普通用户极少可能会实现 100% CPU 的负载。

▲ 平台各个阶段功耗实测，功率数值通过功率插座实测录得整机功耗。更多的风扇与 ARGB 会提高整机的待机功耗，但是对 CPU 满载时的功耗影响不大.........而华硕 ROG PRIME 850W GOLD 正好有足够裕量可以应对未来 10 年的使用，我可以安心地玩游戏咯。

玩《星空》去了

星空真的太好玩了............我要继续换新船了！！！！！！！！！！
