18新轩逸自己动手安装梁山导航未来版+360全景

其实今年1月份就装车完成了，无奈懒癌发作，一直拖到现在写出来，主要分享一下安装过程及效果，车机测评部分很多有站友发过了。

车型是18款新轩逸尊享版，原车配备了DA屏，支持无损音乐、视频播放及有线carplay，无奈iphone一直是备用机，加之有线carplay始终感觉不太方便，就在2021年3月份更换了一款航睿品牌的安卓导航，4+64G的配置当时来说还算不错的，不过当时未选择带360全景的套餐，用了接近1年，基本无故障。后来为了方便女司机开车，想加装一套360影像，试了好几套方案都不得行，包括单独买通用的线和摄像头也不行，咨询导航卖家，回复可能是主板阉割过，正好之前梁山嘟嘟车机发布，“搅局”后装车机市场，配置看上去确实不错，性价比很高，就在21年12月入手了一套顶配版，2K屏+8+128G+360全景套餐，一步到位，换下来的机器，淘宝买了个面框和电源线，装到老爸的车上用了。新车机没有选面框电源线，原来的协议盒（协议盒我后来换了一款新的，支持动态倒车轨迹和开门显示）、框和电源线还可以用的，然后买了专用的前后摄固定支架，不然就要用自攻丝固定了。

▲新机器，当时没有拍开箱照，部分线材图来自网络（侵删），记得过来带的线材有：A区全功能音频线（可以接外置sim卡、功放和麦克风等），B区360全景线，D区4pin单口usb线，E区6pin双口usb线（可以接外设用），F区倒车影像线（莲花头），GPS&北斗导航天线，4G信号天线，外置麦克风。

▲梁山导航接口定义

▲部分线材

下面说说安装吧，更换导航主要的难点是面框比较难拆，原车卡扣比较紧，而且位置比较深，副驾驶侧需要先把手套箱拆下来，然后把原车面框的金属卡扣按下去才能拆出来，

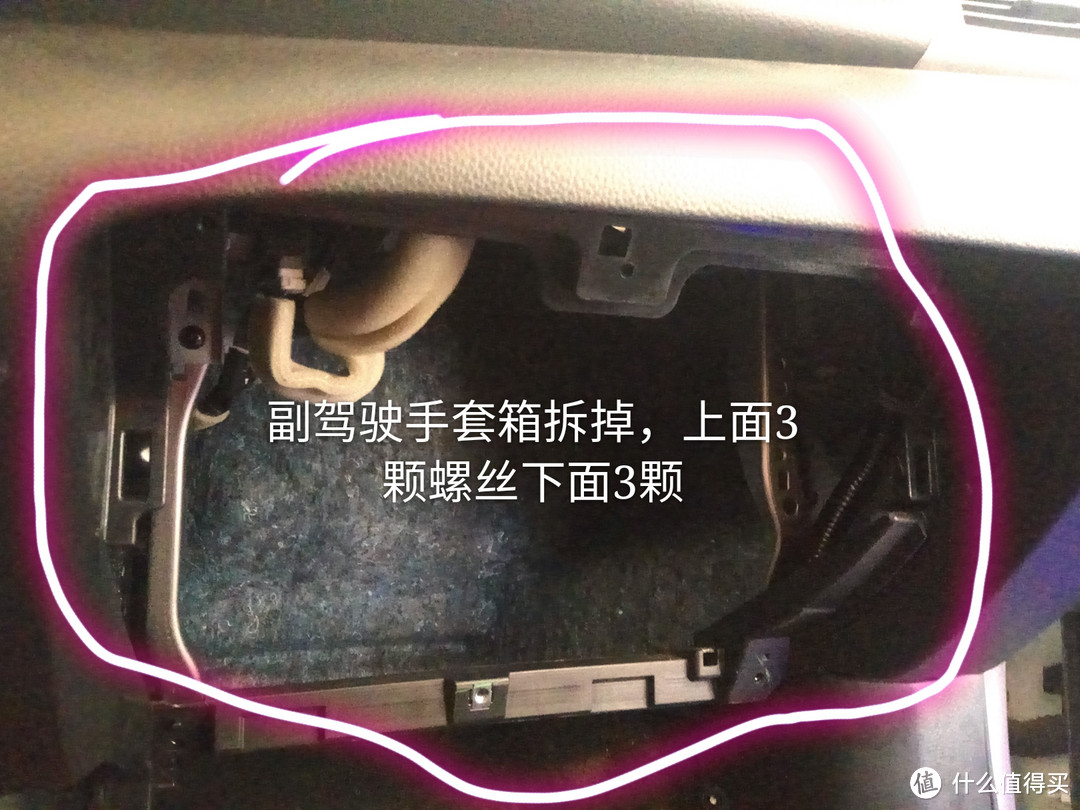

▲先拆手套箱

▲手伸进去按下卡扣

▲注意按的方向

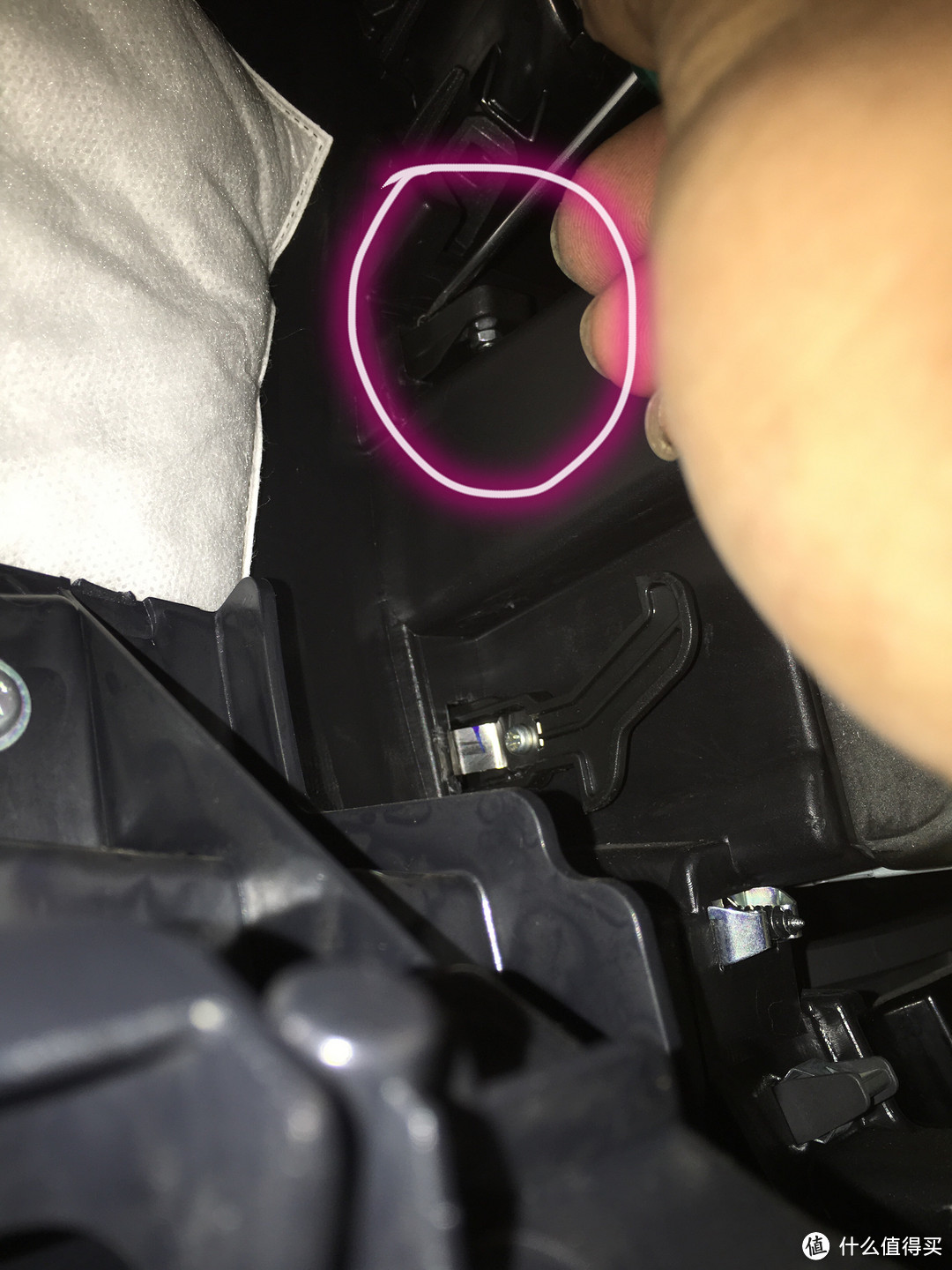

▲从手套箱看过去卡扣的位置

▲下边卡扣是这样的，要往里按

▲下边的卡扣

然后是主驾驶侧，先把仪表拆下来更好操作一些。拆仪表比较简单，外框是卡扣固定的，直接扒下来就行，然后3颗螺丝松掉就行了，注意拔仪表线之前一定要熄火，然后开关一下车门，把方向盘锁住再拔线束。

▲主驾驶侧

▲主驾侧上边的卡扣

▲主驾侧下边的卡扣

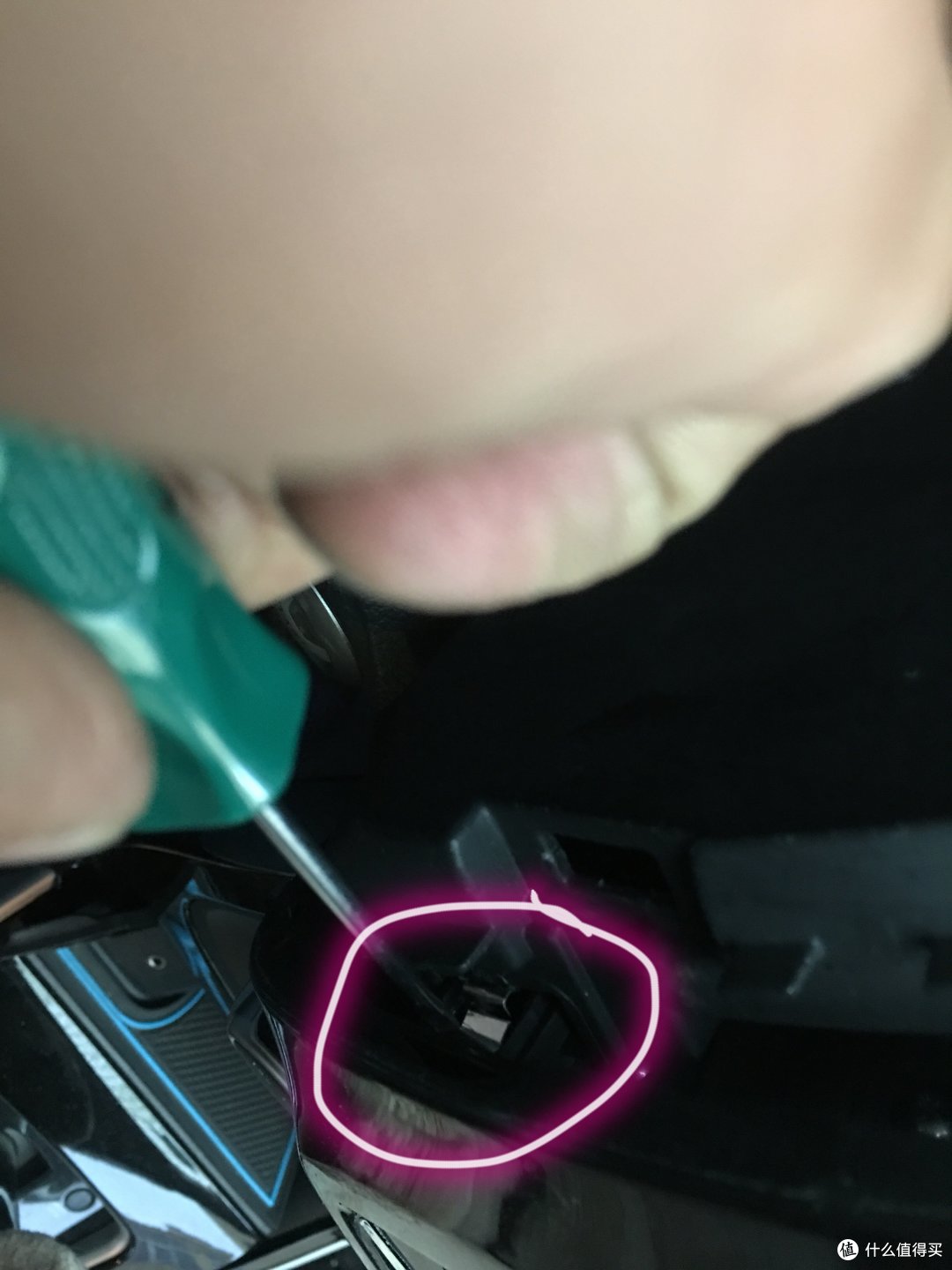

▲副驾侧

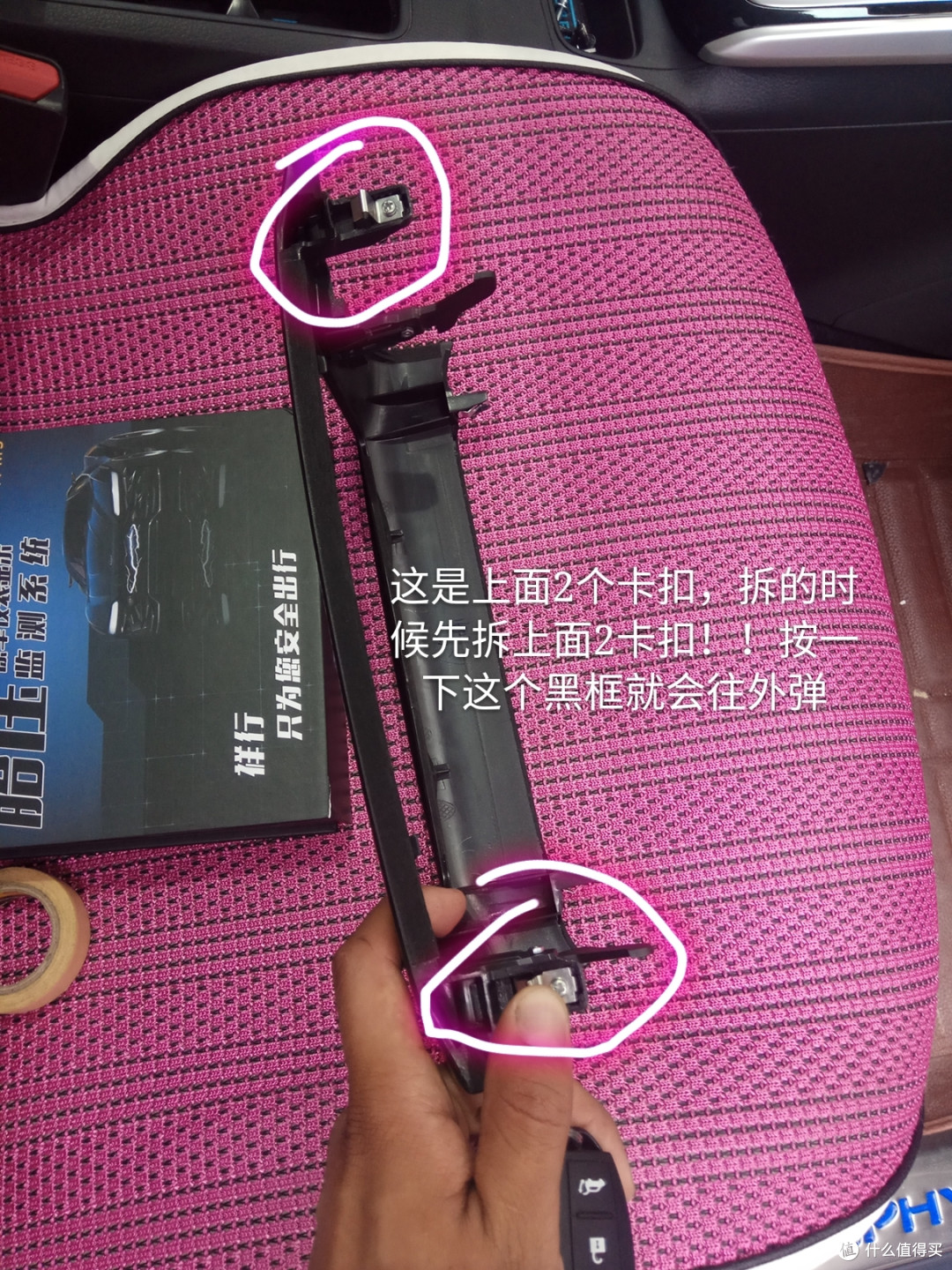

▲拆下来从上面看的视角，2个上方的卡扣

走线的话，前摄走油门踏板处的橡胶塞到发动机舱，注意要把空气滤芯的盒子拆下来好走一些，然后摄像头用买的日产专用支架固定。

▲日产专用前摄支架

后摄走座椅后方的洞到后备箱，摄像头用牌照灯壳固定。倒车影像可以走协议触发，不需要接触发线。F区的倒车影像线带有蓝牙天线和2.4Gwifi的天线，所以装360的车友原车后摄可以不接莲花头，但是F区这组线需要插到车机上的，不然蓝牙和2.4G可能不稳定。

▲拆下后备箱侧边绒布就能看见通到车内的孔了

我是走的副驾驶侧，从这里走进后座椅后方，然后沿座椅下方的内饰板走线就能到副驾驶脚窝处了，一路都是卡扣。

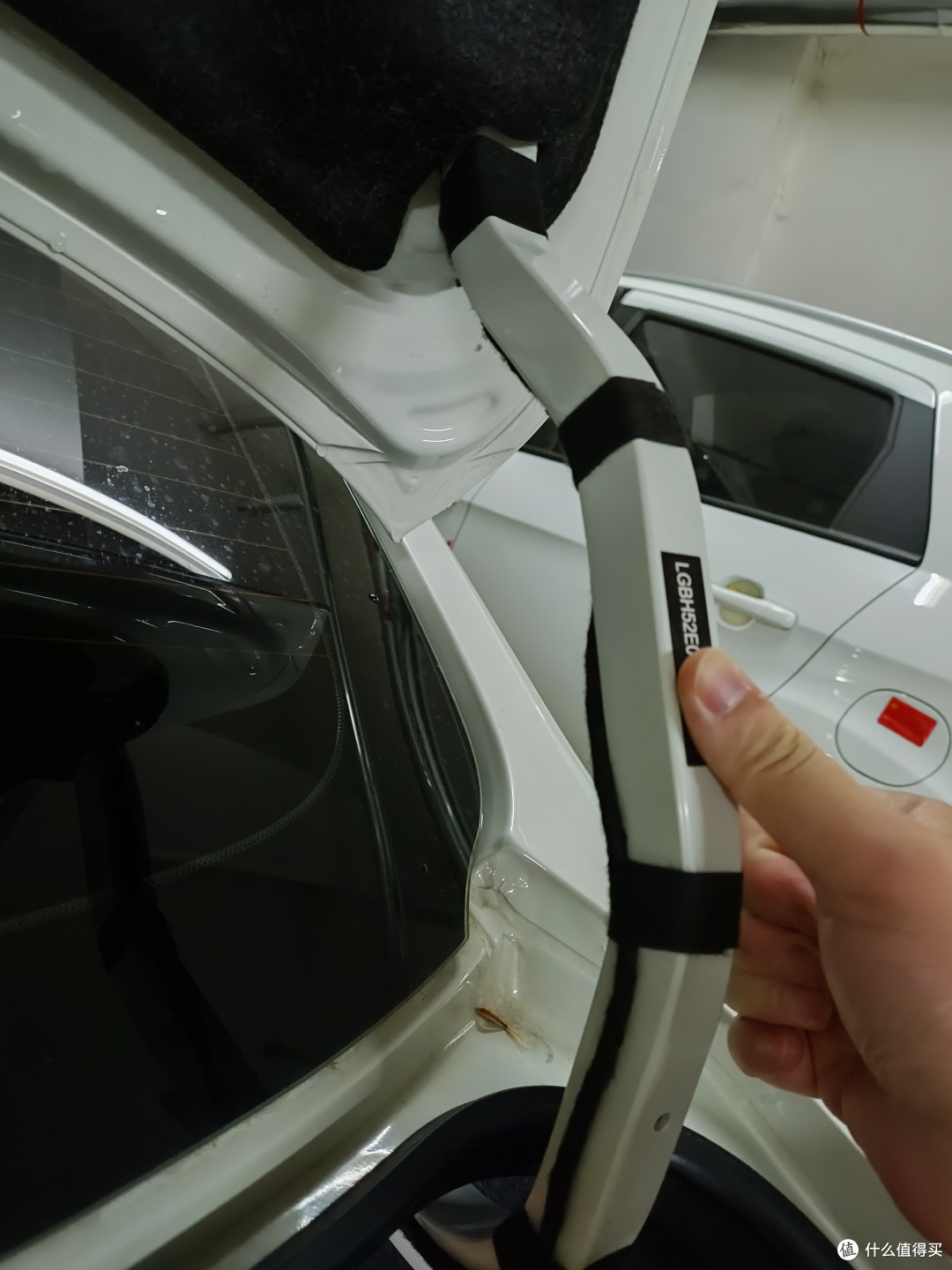

▲后摄走线用绒布胶带包裹，防止异响

▲专用牌照灯壳

第2个难点，就是左右摄像头的走线了，要把车门原车线束的橡胶塞扒下来穿线，我的方法是把橡胶塞尽量压缩来缩短走线距离（类似把弹簧压扁那样），可以抹点东西润滑一下，然后拆掉门板饰板和后视镜，后视镜外壳是卡扣固定的，扒下外壳，在底壳打孔安装镜头，取转向灯供电线接到左右摄像头的触发线。

▲右前车门线束橡胶塞

▲侧视打孔安装

摄像头装完之后，就是各种导航尾线了，外甩的USB线、外置SIM卡可以放到副驾储物盒，GPS天线和4G天线，我是粘在A柱了，还有配备的外置麦克风，沿A柱走线到顶棚，粘在前挡风玻璃靠近驾驶员侧。

▲方形为GPS天线，长条是4G信号天线

装车完毕之后，就是360影像的拼接了，由于是自己安装的，没有拼接布，在本地找了家做导航的，借他们的布拼接一下，这种3D布只要选好点位，是可以全自动拼接的。

▲3D布自动拼接

▲2D后视，比原车清晰太多了

▲2D左视图

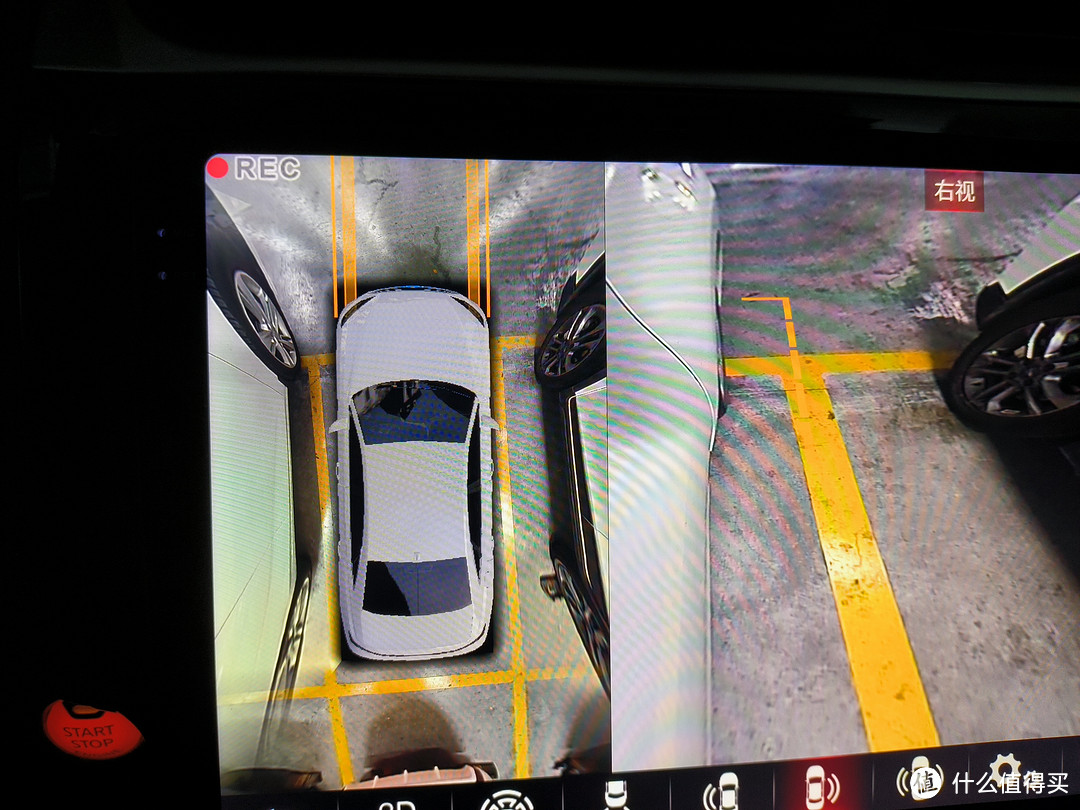

▲2D右视图

▲前视限宽模式

换了新的协议盒，支持动态轨迹，停车的时候不用伸头看车轮是否回正了 。还有开车门显示功能。

▲四门+后备箱开启提示，还可以设置开门激活360影像

▲车门开启提示

新版本的梁山OS加入了全局手势功能，简直不要太方便。

▲四指单击激活360前视，这个基本用不上，因为可以语音喊“打开前/左/右/后视”来激活

▲3指手势，用得不多，因为有多功能方向盘按键

▲双指手势，用的最多的就上滑和下滑了

新版本的梁山桌面PRO，界面全新改版。

主页面

导航插件可以选高德车机版，也可以用内置的导航

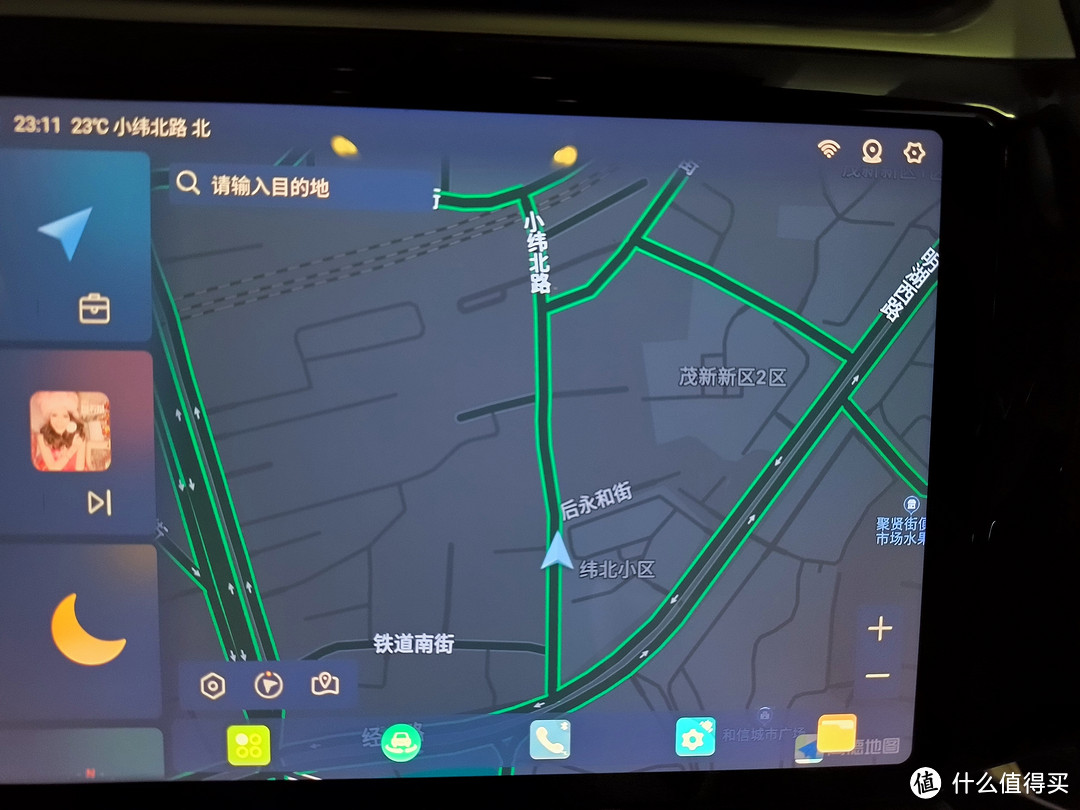

内置导航效果

我还接入了自建的traccar定位系统，可以用支持GT06协议的obd盒子或者安卓app，实时上报车辆位置，随时查看车辆位置及行驶轨迹。

▲昨日行程查看

另外提一句，梁山导航9寸版本也出了2K屏的，建议非14代轩逸的车友如果有想安装顶配版本的话，选择9寸的可能更好些，因为10寸的话，从驾驶位看AC指示灯可能会有点遮挡。

▲9寸面框安装效果
